ioPAC 8600 系列 (86M) 模块

强固型模块，适用于 ioPAC 8600 系列

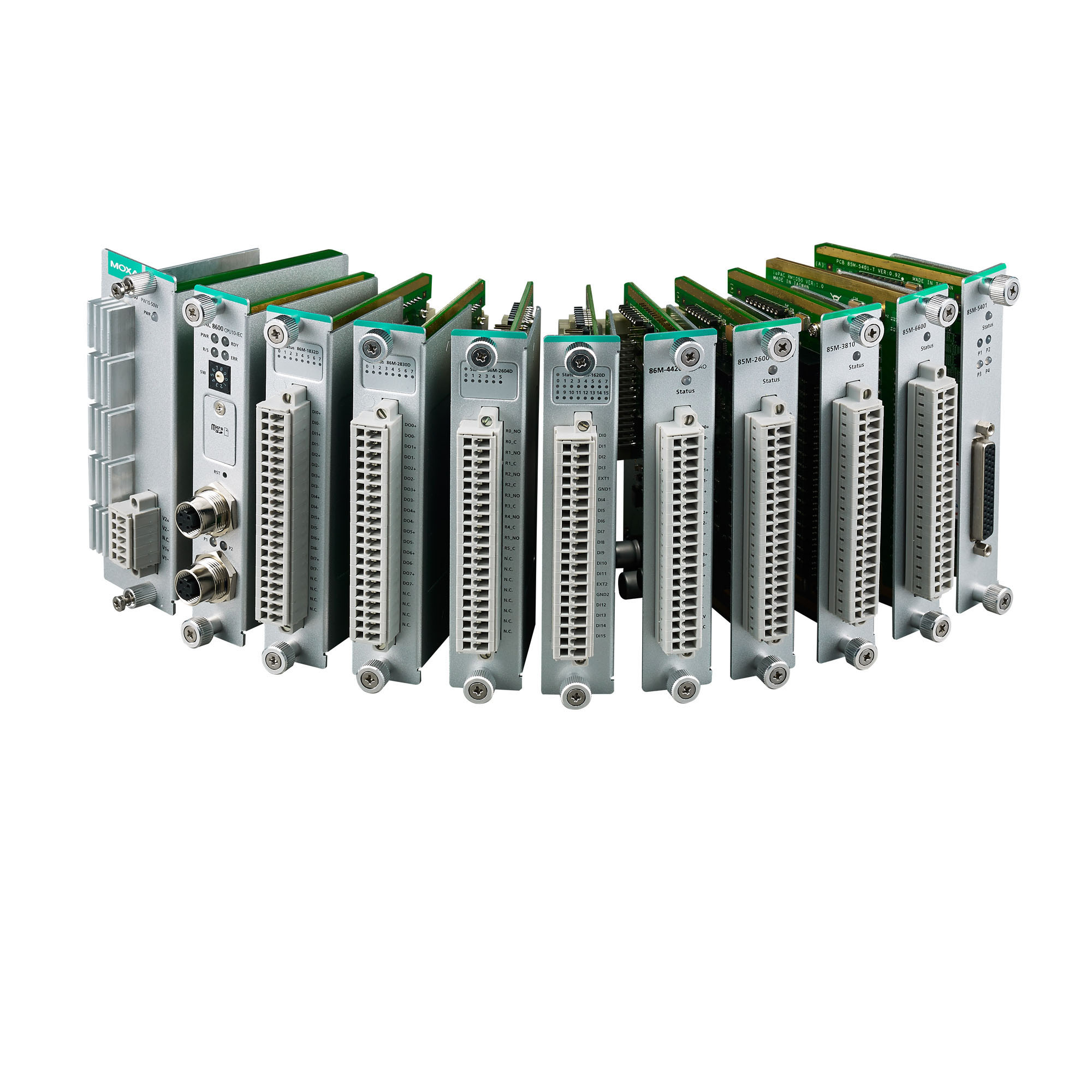

moxa-iopac-8600-series-86m-modules-image-1-(1).jpg | Moxa

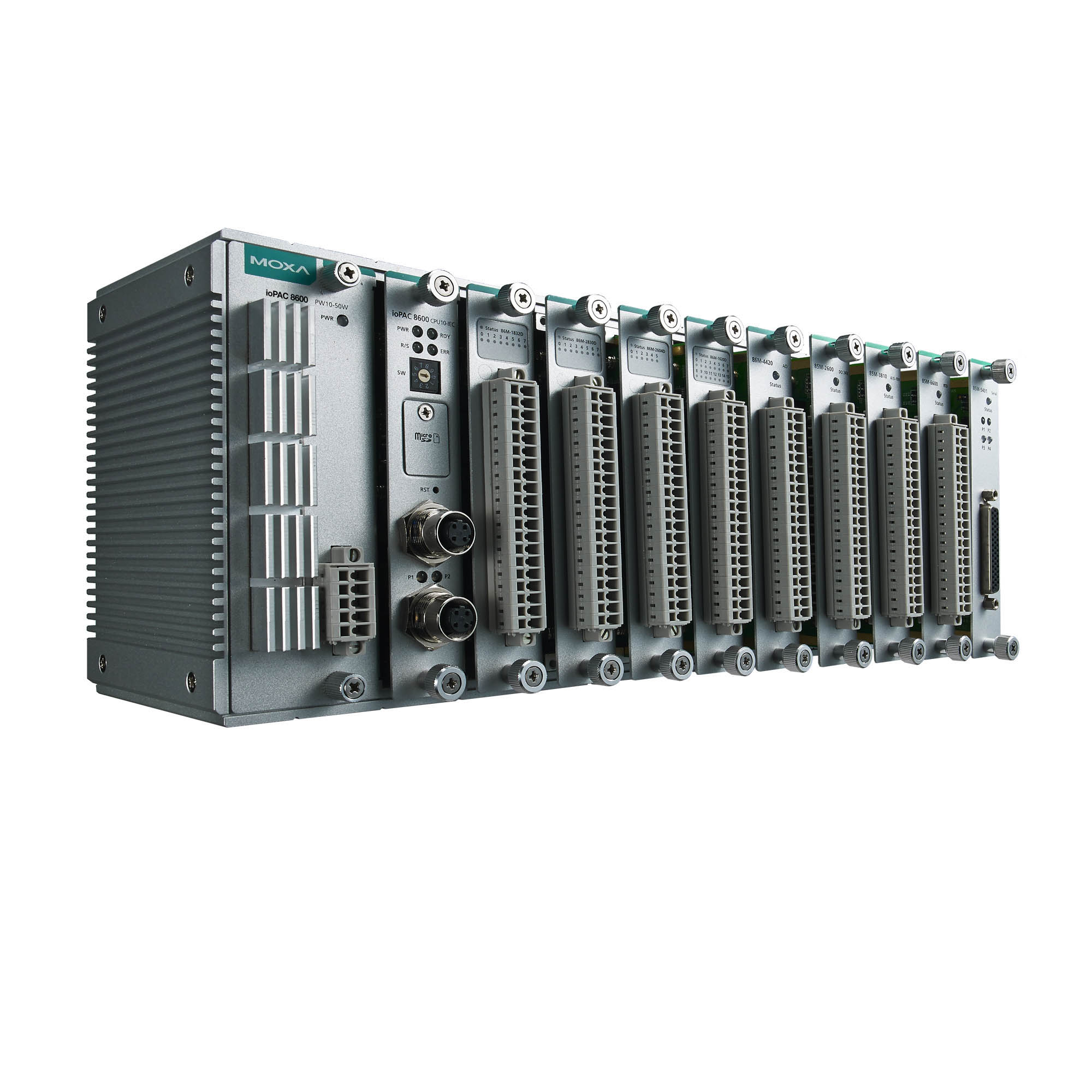

moxa-iopac-8600-series-86m-modules-image-2-(1).jpg | Moxa

特点和优势

  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨道交通应用。有关详细说明，请参阅： www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 符合 EN 50121-4
  • 强固紧凑的设计，适用于恶劣环境
  • 扩展 ioPAC 8600 系列的 I/O 和通信功能
  • 宽温工作：-40 至 75°C（-40 至 167°F）
  • 通道隔离数字输入和输出
  • 24 至 110 V DI/O 模块和通用电源输入模块
  • 支持 CAN 总线 CAN 2.0 A/B 通信

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa 的 ioPAC 8600 系列 86M 模块包括通道隔离 DI、通道隔离 DO、继电器和 AO，可为 ioPAC 8600 系列提供更多 I/O 选项。 ioPAC 8600 与 85M 模块结合使用，提供多种 I/O 组合满足了用户不同应用场景。86M 模块专为轨道交通应用而设计，符合 EN 50121-3-2、EN 50121-4 以及 EN 50155 强制性测试项目。此外，这些模块均支持 -40 至 75°C 的宽温工作，即使在恶劣环境中也能可靠运行。



  • 数字输入通道

    86M-1620D-T：16
    86M-1832D-T：8

  • 数字输出通道

    86M-2821D-T：8
    86M-2830D-T：8

  • 继电器通道

    86M-2604D-T：6

  • 模拟量输出通道

    86M-4420-T：4

  • 双芯线以太网端口

    86M-5212U-T：2

  • CAN 端口

    86M-5250-T：2

  • 隔离保护

    3k VDC 或 2k Vrms

  • 接头

    弹簧式 Euroblock 端子

  • 电压

    86M-1620D-T：24 至 110 VDC
    86M-1832D-T：24 VDC

  • 通道间隔离

    86M-1832D-T：1k VDC

  • 计数器频率

    86M-1832D-T：5k Hz

  • 去抖动功能

    86M-1620D-T：软件启用/禁用

  • 去抖动时间

    86M-1620D-T：1 至 15 ms（软件可选）

  • 数字滤波间隔

    86M-1832D-T：软件可配置

  • I/O 模式

    86M-1620D-T：DI
    86M-1832D-T：DI、事件计数器或频率

  • 点/COM

    86M-1620D-T：8 个通道

  • 扫描时间

    86M-1620D-T：0.5 ms

  • 扫描周期

    86M-1620D-T：8 ms（典型值）

  • 传感器类型

    86M-1620D-T：PNP
    86M-1832D-T：湿接点（NPN 或 PNP）

  • 湿接点 (DI ~ COM)

    86M-1832D-T：开：10 至 30 VDC
    86M-1832D-T：关：0 至 3 VDC
    86M-1620D-T：开：> 0.3 倍的外部电源电压
    86M-1620D-T：关：< 0.15 倍的外部电源电压

  • 接头

    弹簧式 Euroblock 端子

  • 电压

    86M-2830D-T：24 VDC
    86M-2821D-T：24 至 110 VDC

  • 额定电流

    86M-2821D-T：每个通道 1500 mA
    86M-2830D-T：200 mA/通道

  • I/O 模式

    DO 或 PWM

  • I/O 类型

    86M-2821D-T：Source
    86M-2830D-T：Sink

  • 过压保护

    86M-2821D-T：160 VDC
    86M-2830D-T：41 VDC

  • 短路保护

    86M-2821D-T：2800 mA（25°C 时）
    86M-2830D-T：750 mA @ 25°C

  • 脉冲输出频率

    86M-2821D-T：100 Hz
    86M-2830D-T：1 kHz

  • 接头

    弹簧式 Euroblock 端子

  • I/O 模式

    继电器或 PWM

  • 触点额定电流

    纯电阻性负载：5 A @ 30 VDC，250 VAC

  • 触点阻抗

    100 mΩ（最大）

  • 电气寿命

    60,000 次操作 @ 5 A 纯电阻性负载

  • 初始绝缘电阻

    1,000 MΩ（最小）@ 500 VDC

  • 机械寿命

    5,000,000 次操作

  • 脉冲输出频率

    0.33 Hz @ 额定负载

  • 类型

    A 型 (N.O.)电源继电器

  • 接头

    弹簧式 Euroblock 端子

  • I/O 模式

    静态或波形模式

  • 精度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 至 75°C

  • 电流负荷阻抗

    外部 24 VDC 电源：1000 Ω
    内部电源：400 Ω

  • 输出范围

    0 至 10 VDC
    0 至 20 mA
    -10 至 10 V
    4 至 20 mA

  • 分辨率

    12-bit

  • 电压输出

    10 mA（最大）

  • 波形频率

    125 Hz

  • 波形类型

    正弦波、方波、三角波

  • 接头

    M12 D-coded 2-pin 母头接头

  • 端口数量

    2

  • 标准

    BroadR-Reach®，用于 10 Mbps 和 100 Mbps
    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX

  • 工业协议

    CAN 2.0A，CAN 2.0B，CANopen DS301，V4.02

  • 波特率

    10/20/50/125/250/500/800/1000 kbps，用户定义

  • 接头

    DB9 公头

  • 隔离保护

    3k VDC 或 2k Vrms

  • 端口数量

    2

  • 终端电阻

    N/A，120 Ω（基于 DIP）

  • 电源功耗

    86M-1620D-T：12.6 mA @ 24 VDC
    86M-1832D-T：12.6 mA @ 24 VDC
    86M-2604D-T：127 mA @ 24 VDC
    86M-2830D-T：76.7 mA @ 24 VDC
    86M-2821D-T：85.2 mA @ 24 VDC
    86M-4420-T：143.8 mA @ 24 VDC
    86M-5212U-T：79.2 mA @ 24 VDC
    86M-5250-T：60.0 mA @ 24 VDC

  • 尺寸

    25 x 128.2 x 85.5 mm（0.98 x 5.05 x 3.37 英寸）

  • 重量

    低于 80 g

  • 接线

    I/O 线缆，16 至 28 AWG

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    2000 m 如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa。

  • EMC

    EN 55032/24、EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：5100 MHz 至 6000 MHz：3 V/m
    IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4，EN 50155

  • 安全

    UL 508

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    86M-1620D-T：1,115,244 小时
    86M-1832D-T：1,149,108 小时
    86M-2604D-T：4,173,843 小时
    86M-2821D-T：696,245 小时
    86M-2830D-T：1,766,037 小时
    86M-4420-T：2,409,345 小时
    86M-5212U-T：2,498,942 小时
    86M-5250-T：3,306,609 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Firmware for ioPAC 8600 Series (CPU30)
58.3 MB 		固件
SHA-512
v2.1
2023年10月27日 2023年10月27日 发布说明
Firmware for ioPAC 8600 Series (CPU30)
58.4 MB 		固件
SHA-512
v2.0
2023年4月21日 2023年4月21日 发布说明
RTUxpress Configuration Utility
17.3 MB 		管理工具
SHA-512
v1.7
  • Windows 7
  • Windows XP
 2019年10月3日 2019年10月3日 发布说明
Software Package for ioPAC 8600 Series (86M) Modules (IEC Sample Code)
11.5 MB 		软件包
SHA-512
v1.0.0
  • Windows
 2019年1月18日 2019年1月18日 发布说明
Software Package for ioPAC 8600 Series (86M) Modules (8600-C CPU30 Series Linux C/C++ sample code)
260.1 KB 		软件包
SHA-512
v1.1.0
  • Linux
 2017年6月28日 2017年6月28日 发布说明
MX-AOPC UA Logger
44.2 MB 		管理工具
SHA-512
v1.1
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 发布说明
MX-AOPC UA Server
36.3 MB 		管理工具
SHA-512
v1.6
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
 2017年6月14日 2017年6月14日 发布说明
Software Package for ioPAC 8600 Series (86M) Modules (CPU30 toolchain)
335.3 MB 		软件包
SHA-512
v1.0
  • Linux
 2017年4月24日 2017年4月24日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书
名称 类型 语言 版本 发布日期
FOSS Statement for ioPAC 8600, 86M, 85M Series
290.1 KB 		声明书 英文 v1.0 2024年9月30日 2024年9月30日
ioPAC 8600 (86M) Modules 系列产品资料表
1.6 MB 		产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for 86M-5212U-T
162.2 KB 		2D CAD 英文 2016年3月3日 2016年3月3日
2D CAD for 86M-5250-T
106.6 KB 		2D CAD 英文 2016年3月3日 2016年3月3日
2D CAD for 86M-1620D-T
115.8 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-1832D-T
114.6 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-2604D-T
116.7 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-2830D-T
119.7 KB 		2D CAD 英文 2015年6月25日 2015年6月25日
2D CAD for 86M-4420-T
98.9 KB 		2D CAD 英文 2015年6月25日 2015年6月25日

相关内容

筛选

全部 解决方案手册

可用型号 (8)

显示图片
比较
moxa-86m-1620d-t-image.jpg | Moxa86M-1620D-T
比较
moxa-86m-1832d-t-image.jpg | Moxa86M-1832D-T
比较

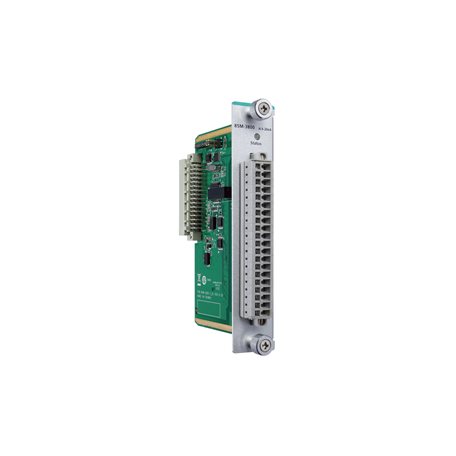

moxa-86m-2604d-t-image.jpg | Moxa86M-2604D-T
