ioPAC 8500 系列 (85M) 模块

强固型模块，适用于 ioPAC 8500 系列

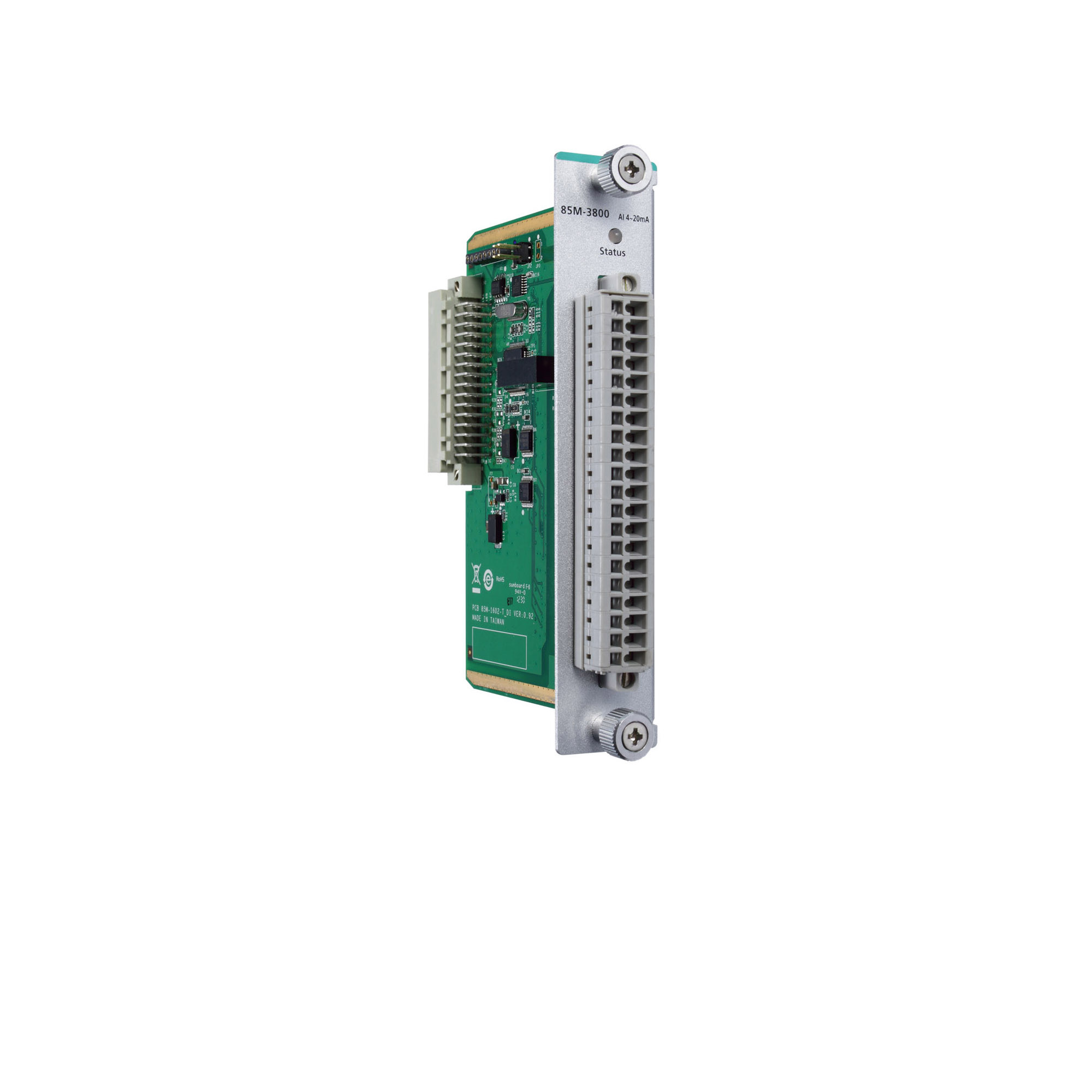

moxa-iopac-8500-series-85m-modules-image-1-(1).jpg | Moxa

特点和优势

  • 符合 EN 50121-3-2、EN 50121-4 以及 EN 50155 强制性测试项目
  • 强固紧凑的设计，适用于恶劣环境
  • 扩展 ioPAC 8600 或 8500 系列的 I/O 和通信功能
  • 宽温工作：-40 至 75°C（-40 至 167°F）
  • 数字输入和模拟输入的毫秒级时间戳
  • 模拟输入采样率可达 40 kHz
  • 可设定预录模拟输入数据采集
  • 多达 4 个三合一 RS-232/422/485 串口

认证

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa 的 85M 模块可安装于 ioPAC 8500 和 ioPAC 8600 系列。 这些模块提供 DI/O、AI、快速 AI 和串口界面，多种 I/O 组合满足了用户不同应用场景。85M 模块专为轨道交通应用而设计，符合 EN 50121-3-2、EN 50121-4 和 EN 50155 部分规格。此外，这些模块均支持 -40 至 75°C 的宽温工作，即使在恶劣环境中也能可靠运行。

  • 模拟量输入通道

    85M-3800-T/3801-T/3810-T/3811-T： 8

  • 数字输入通道

    85M-1602-T：16

  • 数字输出通道

    85M-2600-T：16

  • 隔离保护

    3k VDC 或 2k Vrms

  • RTD 通道

    85M-6600-T：6

  • 热电偶通道

    85M-6810-T：8

  • 串口

    85M-5401-T：4

  • 电压

    24 VDC

  • 接头

    弹簧式 Euroblock 端子

  • 计数器频率

    5 kHz

  • 干接点

    开：GND 短路
    关：断路

  • I/O 模式

    DI、事件计数器或频率

  • 点/COM

    8 个通道

  • 传感器类型

    干接点
    湿接点（NPN 或 PNP）

  • 湿接点 (DI ~ COM)

    开：10 至 30 VDC
    关：0 至 3 VDC

  • 电压

    24 VDC

  • 接头

    弹簧式 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 模式

    DO 或 PWM

  • I/O 类型

    Sink

  • 过高电流保护

    0.65 A/通道 @ 25°C

  • 过热关闭

    175°C（典型值），150°C（最小）

  • 脉冲输出频率

    5 kHz

  • 过压保护

    85M-2600-T：45 VDC（典型值）
    35 VDC（典型值）

  • 精度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 至 75°C

  • 电流输入内置电阻

    85M-3800-T/3801-T：125 Ω

  • 接头

    弹簧式 Euroblock 端子

  • 历史数据缓冲

    85M-3801-T/3811-T：60 KB/通道，5 kHz 时为 6 秒数据缓冲

  • I/O 类型

    差分

  • 输入阻抗

    85M-3800-T/3801-T：125 Ω
    85M-3810-T：200 kΩ（最小值）
    85M-3811-T：20 MΩ（最小值）

  • 输入范围

    85M-3800-T/3801-T：4 至 20 mA（带熔断检测）
    85M-3810-T/3811-T：0 至 10 VDC

  • 分辨率

    16 bit

  • 采样率

    85M-3800-T/3810-T：
    所有通道：采样 100 个/秒
    每个通道：采样 12.5 个/秒

    85M-3801-T/3811-T：
    所有通道：采样 40k 个/秒
    每个通道：采样 5k 个/秒

  • 精度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 至 75°C

  • 接头

    弹簧式 Euroblock 端子

  • 输入连接

    2 或 3 线

  • 输入阻抗

    625 kΩ（最小）

  • 传感器类型

    JPT100、JPT200、JPT500（-200 至 640°C）
    JPT1000（-200 至 350°C）
    NI100、NI50、NI500（-60 至 250°C）
    NI1000（-60 至 150°C）
    NI120（-80 至 260°C）
    PT1000（-200 至 350°C）
    PT50、PT100、PT200、PT500（-200 至 850°C）
    310、620、1250 和 2200 Ω 电阻

  • 分辨率

    0.1°C 或 0.1 Ω

  • 采样率

    所有通道：采样 12 个/秒
    每个通道：采样 2 个/秒

  • 毫伏精确度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 至 75°C

  • 接头

    弹簧式 Euroblock 端子

  • 输入阻抗

    1 MΩ（最小）

  • 毫伏类型

    ±19.532 mV
    ±39.062 mV
    ±78.126 mV
    故障和过压保护：-35 至 +35 VDC（断电）；-25 至 +30 VDC（通电）

  • 分辨率

    16 bit

  • 采样率

    所有通道：采样 12 个/秒
    每个通道：采样 1.5 个/秒

  • 传感器类型

    J、K、T、E、R、S、B、N

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7，8

  • 流量控制

    RTS/CTS、XON/XOFF

  • 校验位

    偶、无、奇

  • 串口标准

    RS-232/422/485

  • 停止位

    1，2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 电源功耗

    85M-1602-T：50.0 mA @ 24 VDC
    85M-2600-T：35.4 mA @ 24 VDC
    85M-3800-T：43.8 mA @ 24 VDC
    85M-3801-T：43.8 mA @ 24 VDC
    85M-3810-T：43.3 mA @ 24 VDC
    85M-3811-T：521 mA @ 24 VDC
    85M-5401-T：51.7 mA @ 24 VDC
    85M-6600-T：27.7 mA @ 24 VDC
    85M-6810-T：24.1 mA @ 24 VDC

  • 尺寸

    25 x 128.2 x 85.5 mm（0.98 x 5.05 x 3.37 英寸）

  • 重量

    低于 80 g

  • 接线

    I/O 线缆，14 至 28 AWG

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    2000 m
    注意：如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa。

  • EMC

    EN 55032/24
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：5100 MHz 至 6000 MHz：3 V/m
    IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4
    EN 50155（符合 EN 50155 部分规格）

  • 安全

    UL 508

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    85M-1602-T：1,132,561 小时
    85M-2600-T：792,571 小时
    85M-3800-T：1,512,906 小时
    85M-3801-T：1,426,112 小时
    85M-3810-T：1,530,690 小时
    85M-3811-T：1,426,112 小时
    85M-5401-T：596,611 小时
    85M-6600-T：571,446 小时
    85M-6810-T：2,324,891 小时

  • 标准

    Telcordia SR332
