65M-1900-CT-T：32

65M-2901-CT-T：32

65M-3600-CT-T：16（电流）
65M-3610-CT-T：16（电压）
65M-3800H-CT-T：8 (HART)

65M-4820-CT-T：8

65M-5801-CT-T：8

65M-3600-CT-T/65M-3610-CT-T/65M-4820-CT-T/65M-5801-CT-T：
- 信号与系统之间：3k VDC
- 组间：1k VDC/min
其他所有型号：
- 信号与系统之间：3k VDC

Sink（漏型）
（用于干接点的内部/外部现场电路电源）

DI 或事件计数器
（通道 1 至 8，可通过软件按组配置）

24 VDC
22.8 至 25.2 VDC

125 mA（最大值）
（仅适用于干接点）

开：11 至 30 VDC
关：0 至 5 VDC

每通道 2.35 mA ± 20%

方波：0 至 10 kHz

软件可配置

输入断线检测（电流：最大 50 µA，延迟：20 ms）
内部现场电路电源检测（17.5 VDC，16 至 19 VDC）

Source

DO 或脉冲输出
（通道 1 至 8，可通过软件按组配置）

24 VDC
19.2 至 28.8 VDC

6.4 A（最大值）

200 mA/通道（典型值）
500 mA/通道（最大值）

500 μs

输出短路保护
公共电源输入过压保护
感性负载关闭电压保护

断线检测（导通状态，输出电流 < 3 mA）
断线检测（关断状态，输出负载阻抗 > 58 kΩ）
输出短路检测（输出电流 > 0.87 A，范围：0.64 至 1.2 A）
外部电源检测（17.5 VDC，16 至 19 VDC）
故障安全配置（保持最后状态/故障安全状态）

65M-3600-CT-T：电流
65M-3610-CT-T：电压
65M-3800H-CT-T：HART

差分

65M-3600-CT-T：
0 至 20 mA
4 至 20 mA
65M-3610-CT-T：
0 至 10 V
1 至 5 V
65M-3800H-CT-T：
4 至 20 mA

65M-3600-CT-T：±30 mA
65M-3610-CT-T：±12 V
65M-3800H-CT-T：30 mA

65M-3600-CT-T：
200 mA/组（最大值）
65M-3800H-CT-T：
500 mA（最大值）
（仅适用于 2 线连接）

65M-3600-CT-T：
24 VDC
22.8 至 25.2 VDC

16 bit

65M-3600-CT-T：
2 μA（0 至 20 mA）
1.6 μA（4 至 20 mA）
65M-3610-CT-T：
1 mV（0 至 10 V）
0.4 mV（1 至 5 V）
65M-3800H-CT-T：
1.6 μA（4 至 20 mA）

±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C

100 ms

常模：> 60 dB @ 60 Hz（最小），转换时间：100 ms
共模：> 90 dB @ 60 Hz（最小），转换时间：100 ms

65M-3800H-CT-T：250 Ω
65M-3600-CT-T：250 Ω
65M-3610-CT-T：1 MΩ

65M-3800H-CT-T：
输入断线
输入短路
输入下溢/上溢检测
65M-3600-CT-T：
内部回路电源检测（17.5 VDC，16 至 19 VDC）
输入短路检测
65M-3600-CT-T（在 4 至 20 mA 模式下）：
输入断线检测（延迟：0.8 s）
65M-3610-CT-T：
输入断线检测（延迟：最大 1.6 s）

电压/电流

0 至 10 V
1 至 5 V
0 至 20 mA
4 至 20 mA

16 bit

1 mV（0 至 10 V）
0.4 mV（1 至 5 V）
2 μA（0 至 20 mA）
1.6 μA（4 至 20 mA）

±0.1% FSR @ 25°C
±0.3% FSR @ -40 至 75°C

16 ms

电压模式：
1 kΩ（最小）
电流模式：
750 Ω（最大）

输出短路检测（电压）
故障安全配置（保持最后状态/故障安全状态）
输出断线检测（电流）

RS-232、RS-422、RS-485-2w

300、600、1200、1800、2400、4800、9600、19200、38400、57600 和 115200 bps

7、8

1，2

无
偶
奇

RTS/CTS、XON/XOFF

RS-232：TxD、RxD、RTS、CTS、GND
RS-422：Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w：Data+、Data-、GND

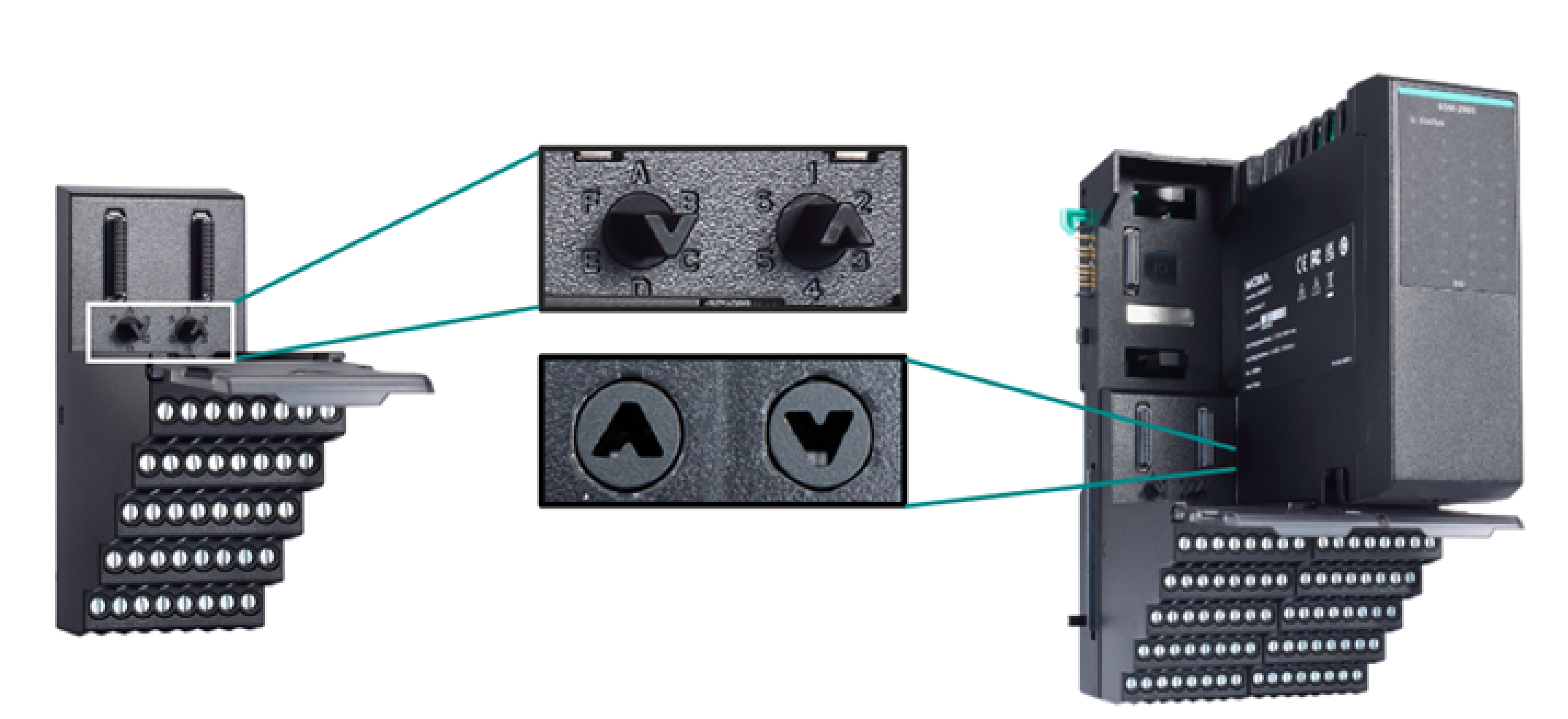

65M-TB-1900-CT-T：D1
65M-TB-2901-CT-T：D2
65M-TB-3600-CT-T：A1
65M-TB-3610-CT-T：A2
65M-TB-3800H-CT-T：A3
65M-TB-4820-CT-T：A5
65M-TB-5801-CT-T：F1
注意：接线端子需要单独购买。详情请参阅附件部分/列表。

螺钉紧固型接线端子

42.3 x 102.38 x 80.8 mm（1.67 x 4.03 x 3.18 英寸）

164 g (0.36 lb)

65M-1900-CT-T/65M-2901-CT-T：
0.068 A @ 12 VDC
65M-3610-CT-T/65M-4820-CT-T：
0.069 A @ 12 VDC
65M-3600-CT-T：
0.073 A @ 12 VDC
65M-3800H-CT-T：
0.072 A @ 12 VDC
65M-5801-CT-T：
0.143 @ 12 VDC

65M-1900-CT-T：
0.019 A @ 24 VDC（无内部现场电路电源）
0.115 A @ 24 VDC（32 通道干接点，带内部现场电路电源）
65M-2901-CT-T：
0.005 A @ 24 VDC
65M-3600-CT-T：
0.053 A @ 24 VDC（无内部回路电源）
0.466 A @ 24 VDC（16 通道 20 mA 电流输入，带内部回路电源）
65M-3610-CT-T：
0.038 A @ 24 VDC
65M-3800H-CT-T：
0.05 A（最大值）@ 24 VDC（无内部回路电源）
0.25 A（最大值）@ 24 VDC（8 通道 4 至 20 mA 电流输入，带内部回路电源，均为 20 mA）
0.66 A（最大值）@ 24 VDC（500 mA 电流输入，带内部回路电源）
65M-4820-CT-T：
0.022 A @ 24 VDC（无外部负载）
0.266 A @ 24 VDC（4 通道 20 mA 电流输出）
65M-5801-CT-T：
0.11 A @ 24 VDC

塑料

42 x 116 x 130 mm（1.65 x 4,57 x 5.12 英寸）

65M-3610-CT-T：250 g (0.55 lb)
65M-1900-CT-T：253 g (0.56 lb)
65M-2901-CT-T：254 g (0.56 lb)
65M-4820-CT-T：257 g (0.57 lb)
65M-5801-CT-T：259 g (0.57 lb)
65M-3800H-CT-T：262 g (0.58 lb)
65M-3600-CT-T：267 g (0.59 lb)

-40 至 75°C（-40 至 167°F）
注意：当环境温度高于 65°C 时，需要适当的空气流通。

-40 至 85°C（-40 至 185°F）

5 至 95%（非冷凝）

最高 2000 米 如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa。

EN 55032/35
EN 61000-6-2/-6-4

CISPR 32, FCC Part 15B Class A

IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：(DC) 1 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：(DC) 0.5 kV L-N、1 kV L/N-PE；信号：1 kV；IO：0.5 kV
IEC 61000-4-6 CS：电源：(DC) 10 V；信号：10 Vrms
IEC 61000-4-8 PFMF：30 A/m

UL 61010-1
UL 61010-2-201

IEC 60068-2-27
半正弦波；加速度：15 g；时间：11 ms

IEC 60068-2-6
导轨式安装：
7 mm 峰峰值 (pp)（2 至 8.42 Hz），1 g（8.42 至 150 Hz）
机架式安装（附可选套件）：
7 mm 峰峰值 (pp)（2 至 8.42 Hz），0.5 g（8.42 至 150 Hz）

65M-5801-CT-T：2,310,512 小时
65M-3610-CT-T：1,885,953 小时
65M-4820-CT-T：1,874,152 小时
65M-1900-CT-T：2,057,118 小时
65M-2901-CT-T：2,007,795 小时
65M-3600-CT-T：1,686,798 小时
65M-3800H-CT-T：1,016,573 小时

Telcordia 标准 SR-332

5 年

请参阅 www.moxa.com.cn/warranty
