8
自动 MDI/MDI-X 连接
速率自适应
全/半双工模式

2

IEEE 802.3，用于 10BaseT
IEEE 802.3u，用于 100BaseT(X)
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseX
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1p，用于服务等级
IEEE 802.1X，用于授权认证

IPv4/IPv6
流量控制
背压流量控制
DHCP Server/Client
ARP
RARP
LLDP
端口镜像
Linkup Delay（链路恢复延迟）
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB（私有 MIB）
光纤检查

GMRP
GVRP
GARP
802.1Q VLAN
IGMP Snooping v1/v2/v3
IGMP Querier

STP
RSTP

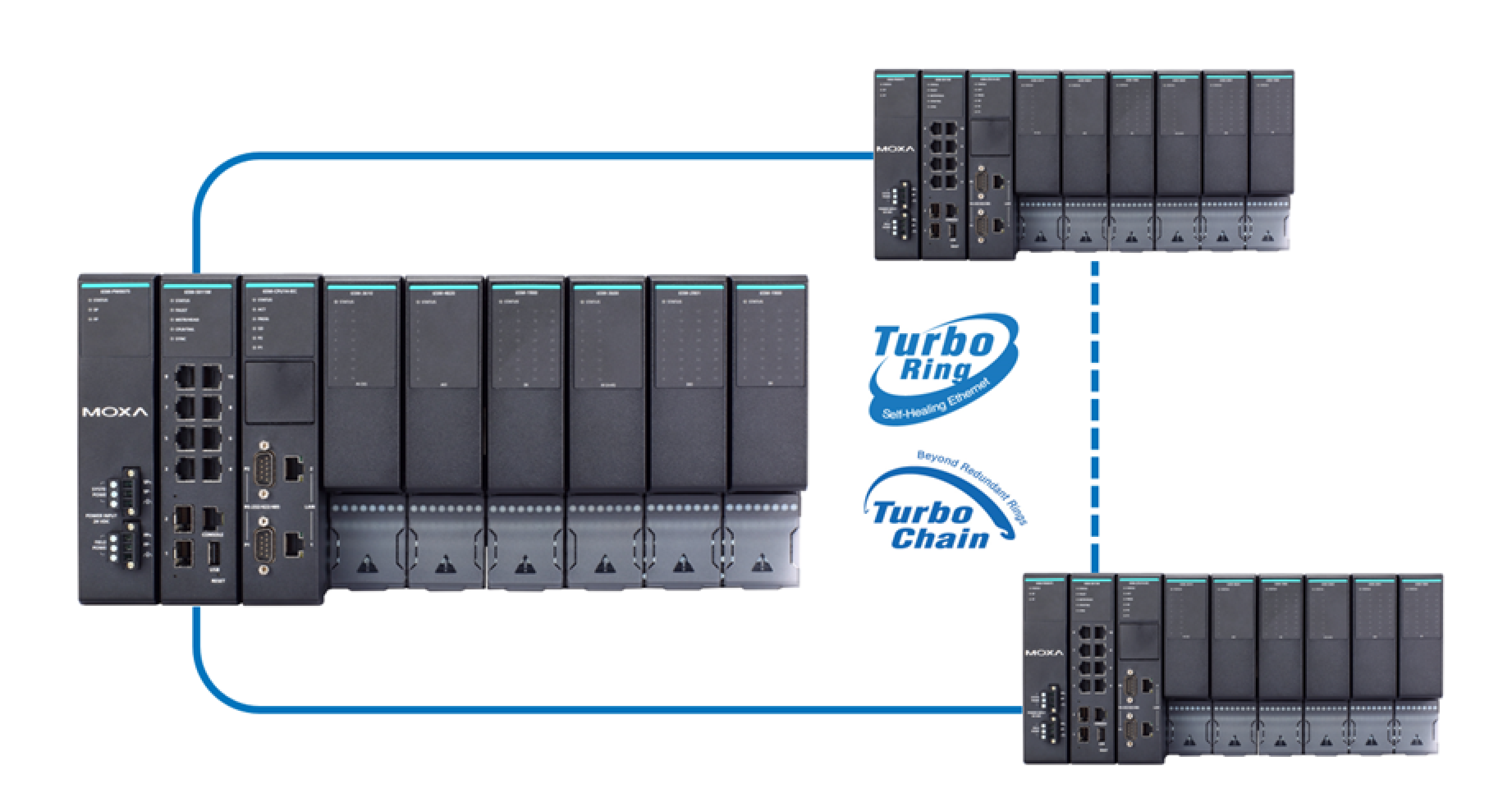

Turbo Ring v2
Turbo Chain
环网耦合
双归属
链路聚合

广播风暴保护
速率限制
信任访问控制
静态端口锁定
Sticky MAC
HTTPS/SSL
SSH
RADIUS
TACACS+
登录和密码策略

SNTP
NTP Server/Client
NTP 授权认证

IPv4/IPv6
TCP/IP
UDP
ICMP
ARP
RARP
TFTP
DNS
NTP Client
DHCP Server
DHCP Client
802.1X
QoS
HTTPS
HTTP
Telnet
SMTP
SNMPv1/v2c/v3
RMON
Syslog

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1、2、3、9

16 K

9.216 KB

256

VID 1 至 4094

512

4

1 MB

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

复位按钮

USB 2.0 Type A
（仅支持 Moxa 的 ABC-02-USB 备份与存储设备）

0.9 A @ 12 VDC

塑料

42 x 177 x 131.5 mm（1.65 x 6.97 x 5.18 英寸）

660 g (1.46 lb)

导轨式安装
机架式安装（附可选套件）

-40 至 75°C（-40 至 167°F）
（已安装 SFP 模块时）
注意：当环境温度高于 65°C 时，需要适当的空气流通

-40 至 85°C（-40 至 185°F）

5 至 95%（非冷凝）

2000 m 如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa。

EN 55032/35
EN 61000-6-2/-6-4

CISPR 32, FCC Part 15B Class A

IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
IEC 61000-4-4 EFT：电源：(DC) 1 kV；信号：1 kV
IEC 61000-4-5 Surge：电源：(DC) 0.5 kV L-N、1 kV L/N-PE；信号：1 kV；IO：0.5 kV
IEC 61000-4-6 CS：电源：电源：(DC) 10 V；信号：10 Vrms
IEC 61000-4-8 PFMF：30 A/m

UL 61010-2-201
UL 61010-1

IEC 60068-2-27
半正弦波；加速度：15 g；时间：11 ms

IEC 60068-2-6
导轨式安装：
7 mm 峰峰值 (pp)（2 至 8.42 Hz），1 g（8.42 至 150 Hz）
机架式安装（附可选套件）：
7 mm 峰峰值 (pp)（2 至 8.42 Hz），0.5 g（8.42 至 150 Hz）

ISTA 1A

ISTA 1A

3,104,403 小时

Telcordia 标准 SR-332

5 年

请参阅 www.moxa.com.cn/warranty
