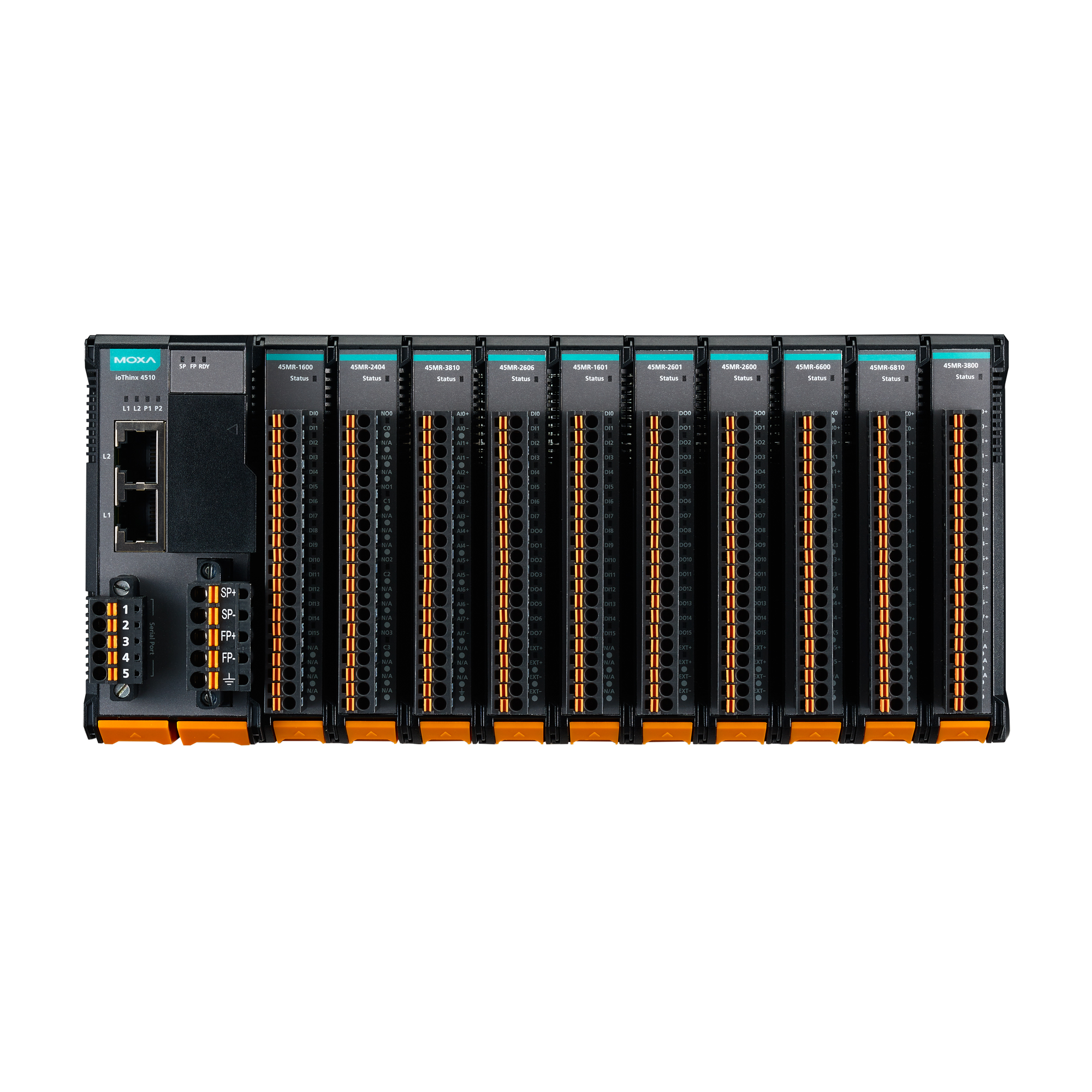

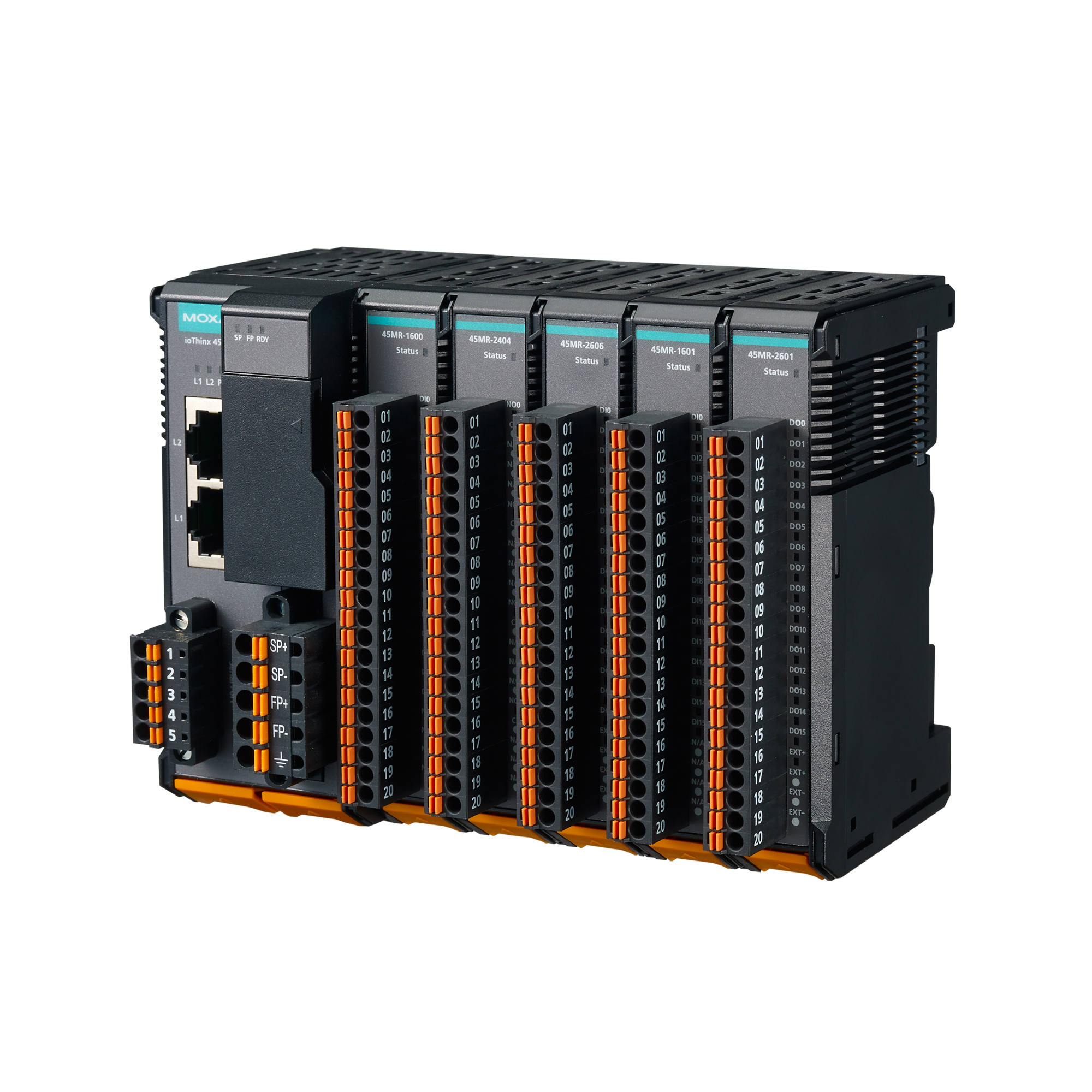

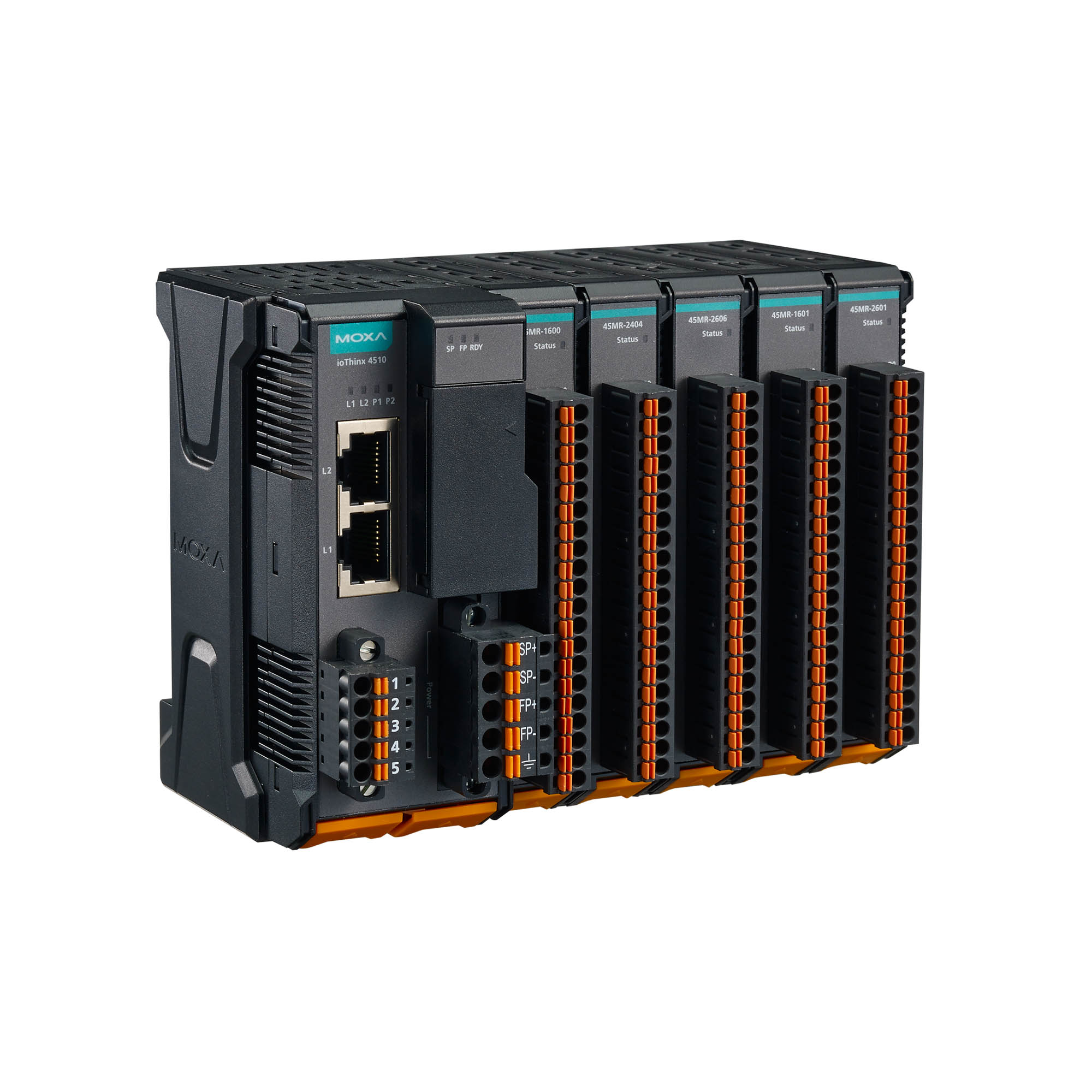

ioThinx 4510 系列

高级模块化远程 I/O，内置串口

moxa-iothinx-4510-series-image-(1).jpg | Moxa
moxa-iothinx-4510-series-image-1-(1).jpg | Moxa
moxa-iothinx-4510-series-image-2-(1).jpg | Moxa

特点和优势

  • 无需工具即可完成安装和拆卸
  • 轻松进行 Web 配置和重新配置
  • 内置 Modbus RTU 网关功能
  • 支持 Modbus/SNMP/RESTful API/MQTT
  • 支持使用 SHA-2 加密的 SNMPv3、SNMPv3 Trap 和 SNMPv3 Inform
  • 支持多达 32 个 I/O 模块
  • -40 至 75°C 宽温型号可选

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ioThinx 4510 系列是一款高级模块化远程 I/O，具有独特的硬软件设计，是各种工业数据采集应用的理想解决方案。ioThinx 4510 系列采用独特的机械设计，缩短了安装和拆卸所需的时间，从而简化了部署和维护操作。 此外，ioThinx 4510 系列支持 Modbus RTU Master 协议，可通过串口测量仪采集现场数据，还支持 OT/IT 协议转换。

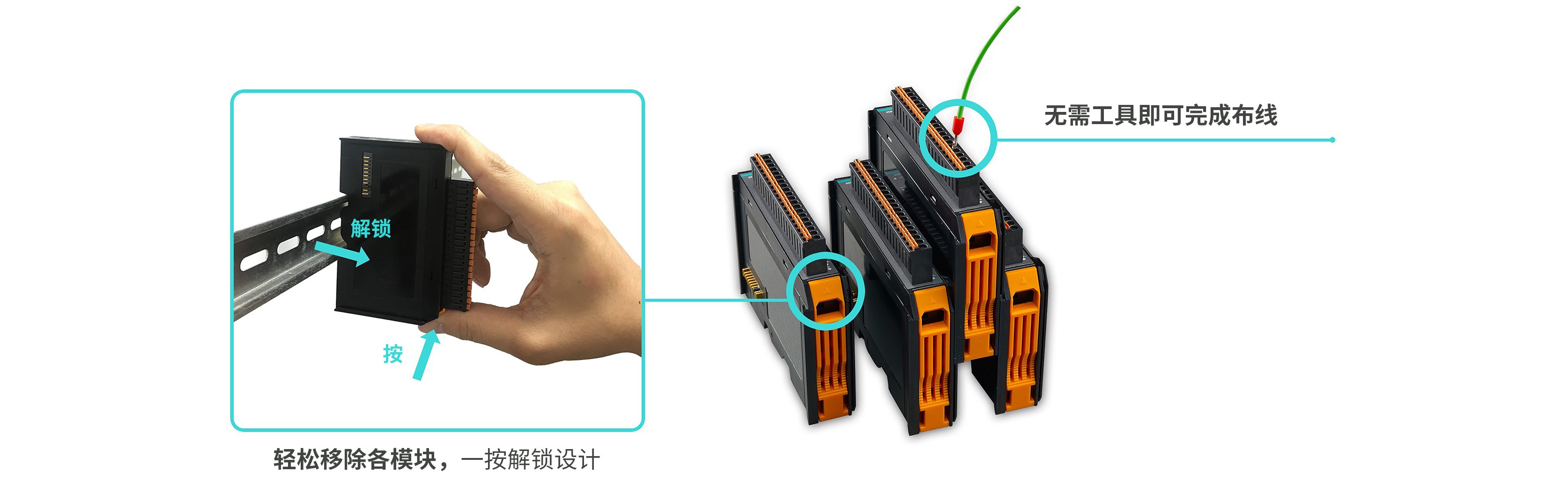

无需工具即可完成安装和拆卸

ioThinx 4500 系列采用独特的机械设计，缩短了安装和拆卸所需的时间。无需使用螺丝刀和其他工具，即可完成硬件安装的所有步骤，包括在导轨上安装设备，以及为通信和 I/O 信号采集接线。此外，无需任何工具即可从导轨上拆下 ioThinx。使用锁定和解锁按键，就能够轻松拆除导轨上的所有模块。

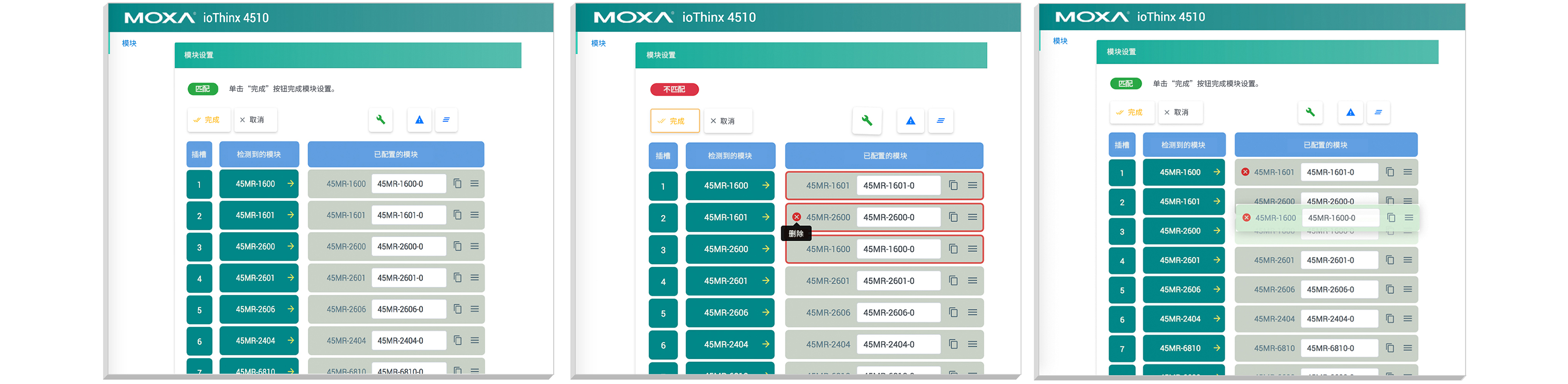

轻松进行 Web 配置和重新配置

进行模块化远程 I/O 设置的一大难题在于模块组合变化后，如何将原本的配置设定复制到新的模块组合中。模块经过添加、移动或删减后，未更换模块的配置（包括 Modbus 地址和上层软件的 RESTful API 协议等）也都需要重新设置。ioThinx 4510 的用户友好型 Web 配置工具简化了配置和重新配置；未更换的模块无需重新配置。此外，ioThinx 4510 的 Web 界面支持模块/通道单独命名。此功能同样适用于 Modbus TCP、MQTT 和 RESTful API，可为用户节省大量开发和部署时间。

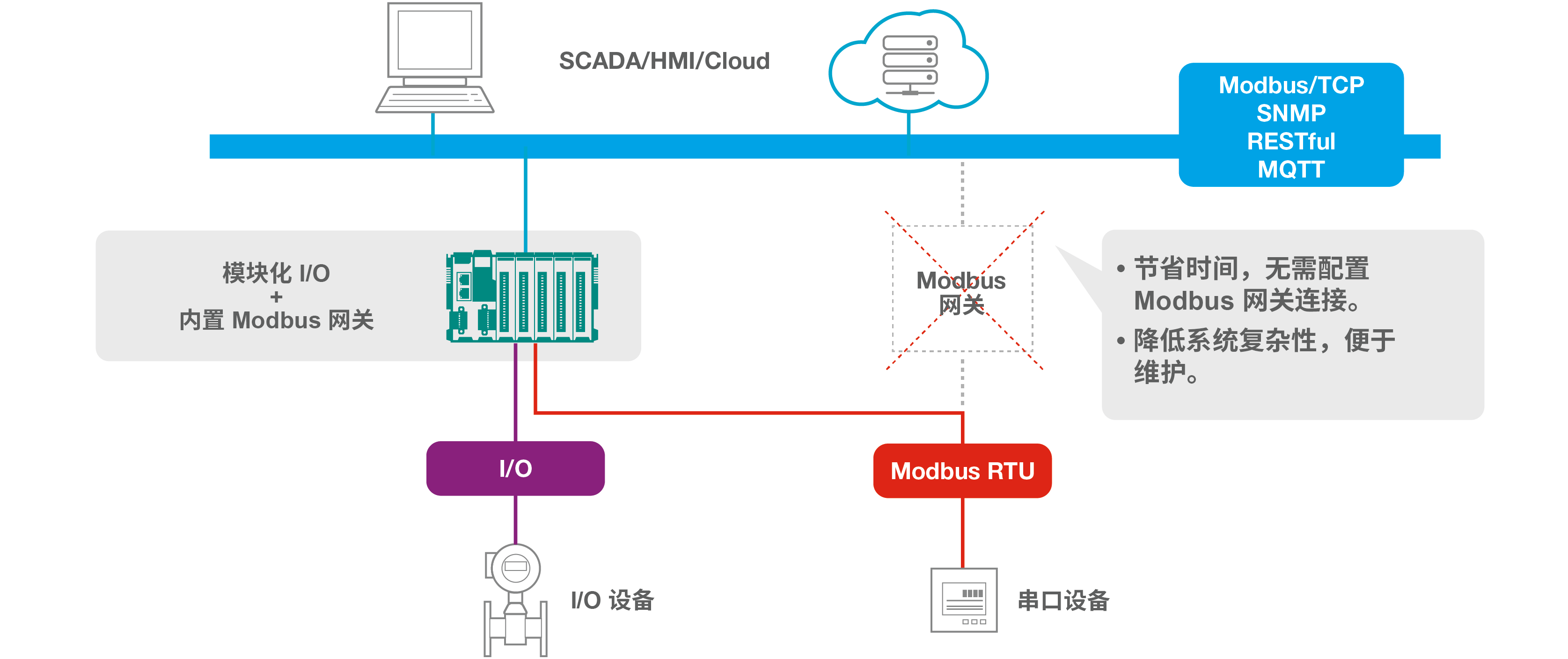

内置 Modbus RTU 网关功能

ioThinx 4510 支持 Modbus RTU Master，可通过串口测量仪采集现场数据。数据采集完成后，可将串口数据转换为 Modbus TCP、SNMP、MQTT 和 RESTful 等多种协议，供用户自主选择。 这种二合一的设计降低了系统复杂性，减少了网络拓扑所需空间和总体安装时间。另外，还可以将传统设备连接至以太网，使用更常用的协议访问这些设备，从而延长设备使用时间。

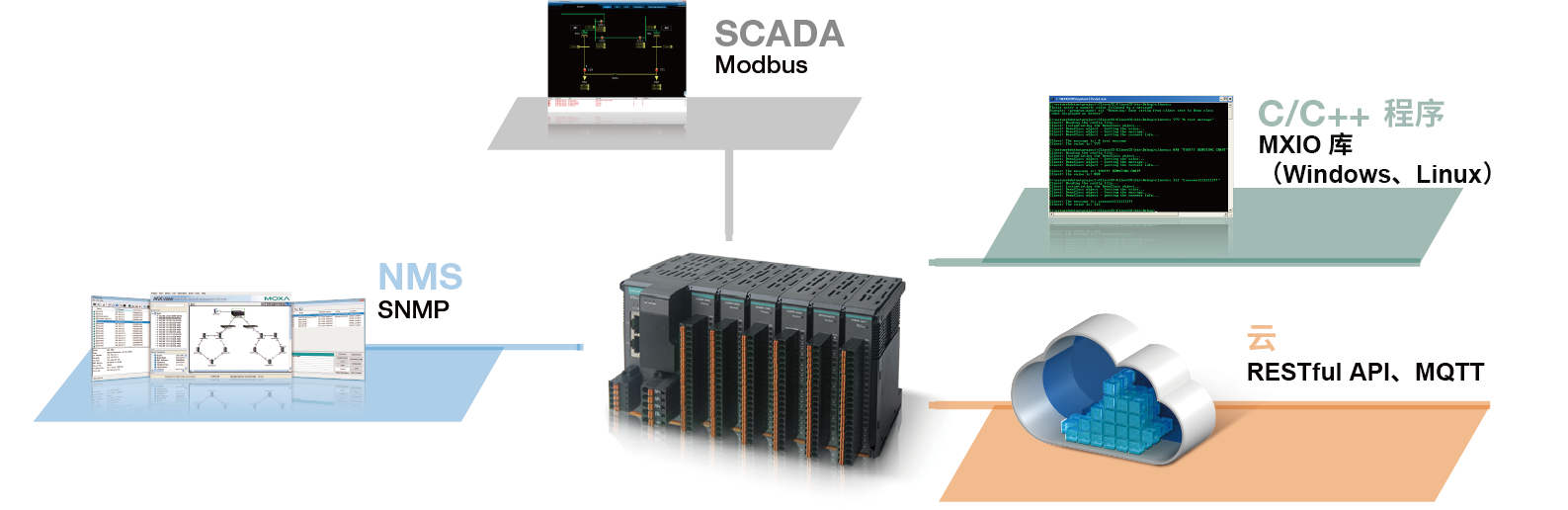

I/O 至 IT/OT 协议转换

ioThinx 4510 支持最常用的 I/O 数据采集协议，满足您的各种需求。大多数 IT 工程师使用 SNMPv1/v2c/v3、MQTT 或 RESTful API 协议，但 IA 工程师更熟悉 Modbus 等操作技术 (OT) 协议。ioThinx 4510 允许 IT 和 OT 工程师从同一台 I/O 设备轻松采集数据。ioThinx 4510 支持多种协议，包括 OT 工程师使用的 Modbus TCP 协议，以及 IT 工程师使用的 SNMP、MQTT 和 RESTful API 协议。ioThinx 4510 在采集 I/O 数据的同时，也可将数据转换为以上协议格式，轻松实现应用互联。







  • 按钮

    复位按钮

  • 扩展插槽

    多达 32 个 仅兼容 ioThinx 4500 系列 (45MR) 模块

  • 隔离保护

    3k VDC 或 2k Vrms

  • 10/100BaseT(X) 端口（RJ45 接头）

    2、1 个 MAC 地址（以太网旁路）

  • 电磁隔离保护

    1.5 kV（内置）

  • 配置选项

    Web Console (HTTP/HTTPS)，Windows 管理工具 (IOxpress)

  • 工业协议

    Modbus TCP Server (Slave)、RESTful API、SNMPv1/v2c/v3、SNMPv1/v2c/v3 Trap、SNMPv2c/v3 Inform、MQTT

  • 管理

    SNMPv1/v2c/v3、SNMPv1/v2c/v3 Trap、SNMPv2c/v3 Inform、DHCP Client、IPv4、HTTP、UDP、TCP/IP

  • 接头

    弹簧式 Euroblock 端子

  • 串口标准

    RS-232/422/485

  • 端口数量

    1 x RS-232/422 或 2 x RS-485（2 线）

  • 波特率

    1200 bps 至 115.2 kbps

  • 流量控制

    RTS/CTS

  • 校验位

    无、偶、奇

  • 停止位

    1，2

  • 数据位

    8

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 工业协议

    Modbus RTU Master

  • 电源接头

    弹簧式 Euroblock 端子

  • 电源输入数量

    1

  • 输入电压

    12 至 48 VDC

  • 电源功耗

    800 mA @ 12 VDC

  • 过高电流保护

    1 A @ 25°C

  • 过压保护

    55 VDC

  • 输出电流

    1 A（最大）

  • 电源接头

    弹簧式 Euroblock 端子

  • 电源输入数量

    1

  • 输入电压

    12/24 VDC

  • 过高电流保护

    2.5 A @ 25°C

  • 过压保护

    33 VDC

  • 输出电流

    2 A（最大）

  • 接线

    串口线缆，16 至 28 AWG
    电源线缆，12 至 26 AWG

  • 剥线长度

    串口线缆，9 至 10 mm
    电源线缆，12 至 13 mm

  • 外壳

    塑料

  • 尺寸

    42.3 x 99 x 75 mm（1.67 x 3.9 x 2.95 英寸）

  • 重量

    173.5 g (0.382 lb)

  • 安装

    导轨式安装

  • 工作温度

    ioThinx 4510： -20 至 60°C（-4 至 140°F）
    ioThinx 4510-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    最高 4000 m 如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa。

  • 安全

    UL 61010-2-201

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：3 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    1,451,040 小时

  • 标准

    Telcordia SR332
