ioThinx 4500 系列 (45ML) 模块

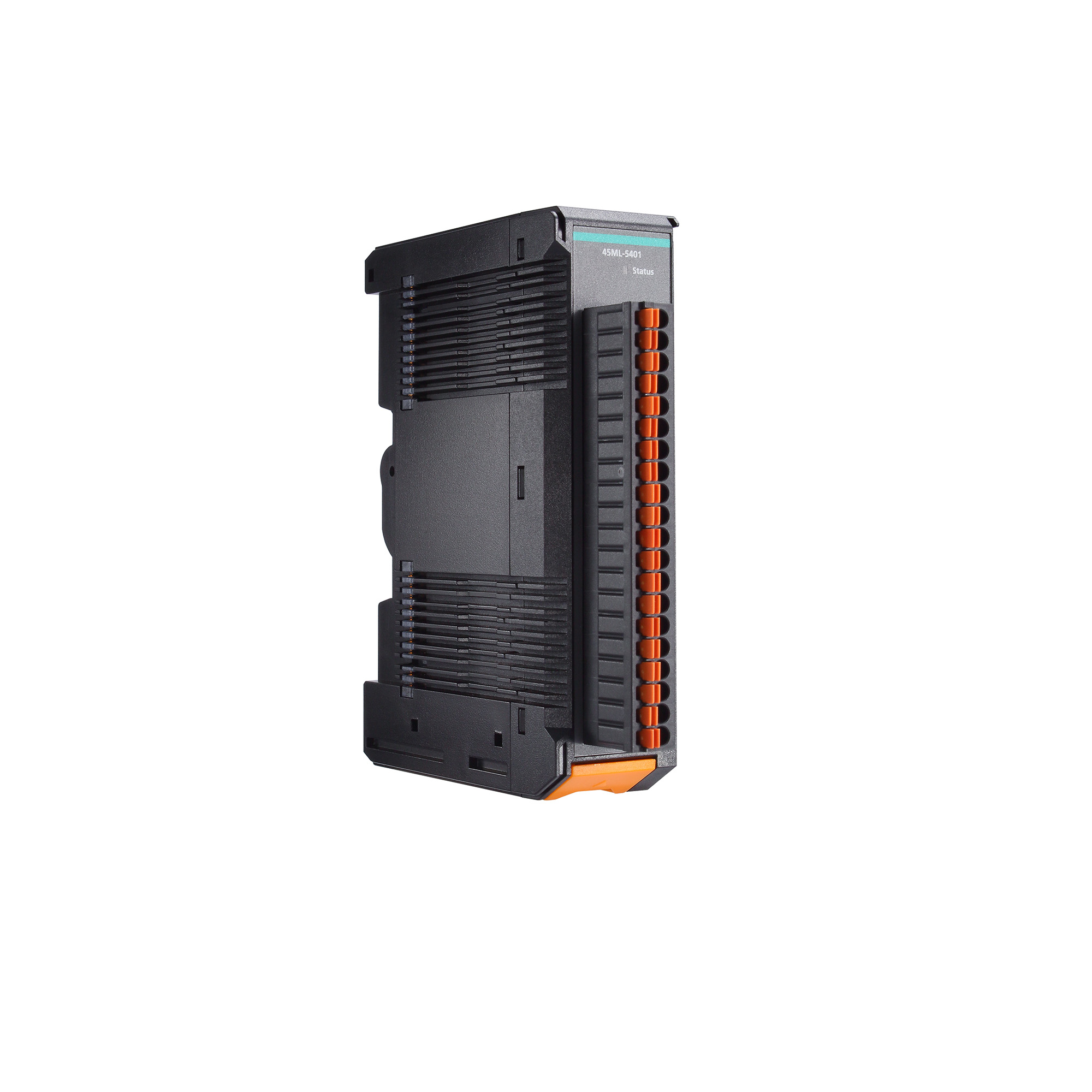

ioThinx 4500 系列 45ML 模块

moxa-iothinx-4500-series-45ml-modules-image-(1).jpg | Moxa
moxa-iothinx-4500-series-45ml-modules-image-1-(1).jpg | Moxa

特点和优势

  • 无需工具即可完成安装和拆卸
  • 宽温工作:-40 至 75°C(-40 至 167°F)

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

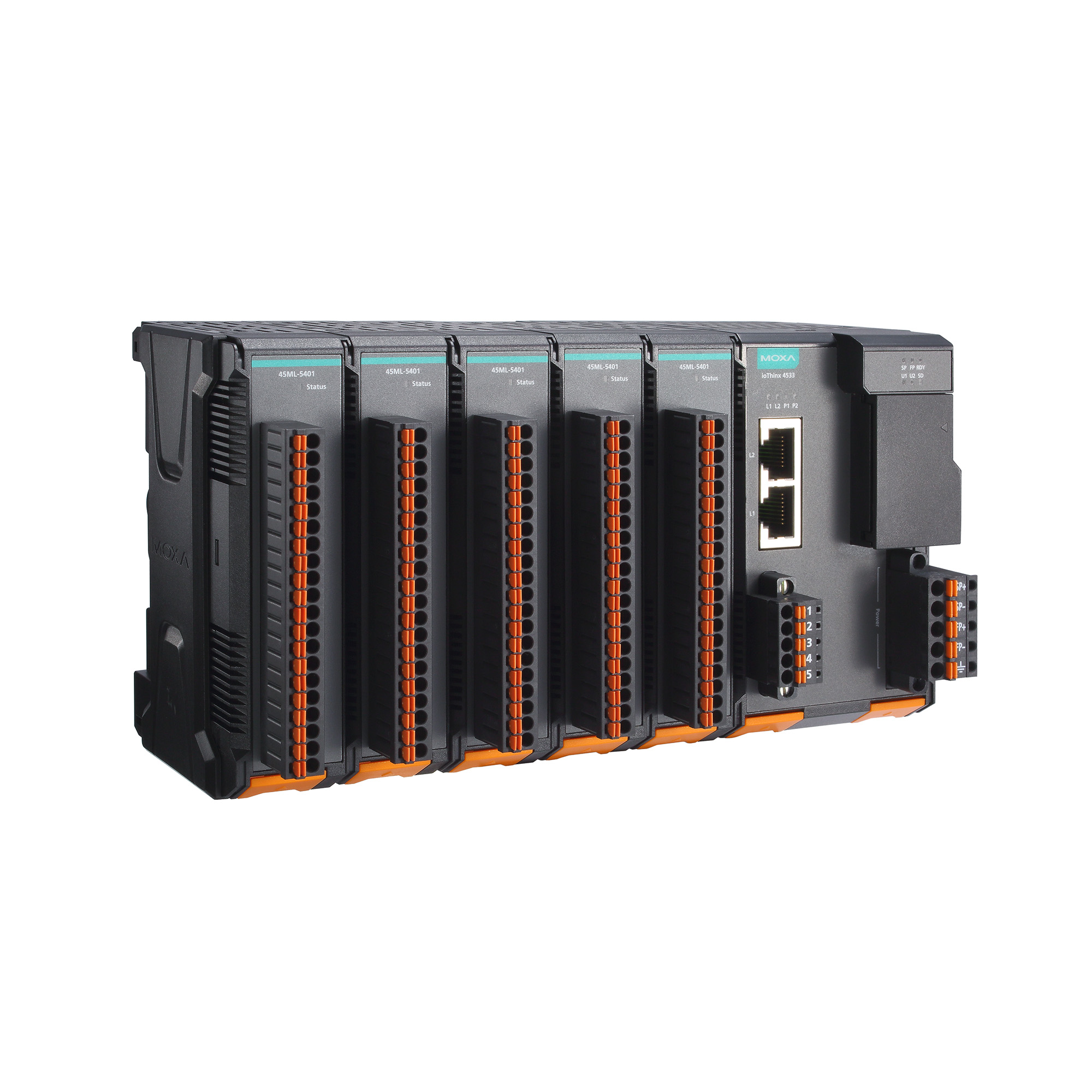

45ML 系列包括可与 ioThinx 4500 系列主模块//CPU 模块搭配使用的串口模块,通过通信总线的方式安装在主模块左侧。 此系列模块采用独特的机械设计, 无需工具即可轻松进行硬件安装和拆卸, 从而大大缩短了安装和更换模块所需的时间。

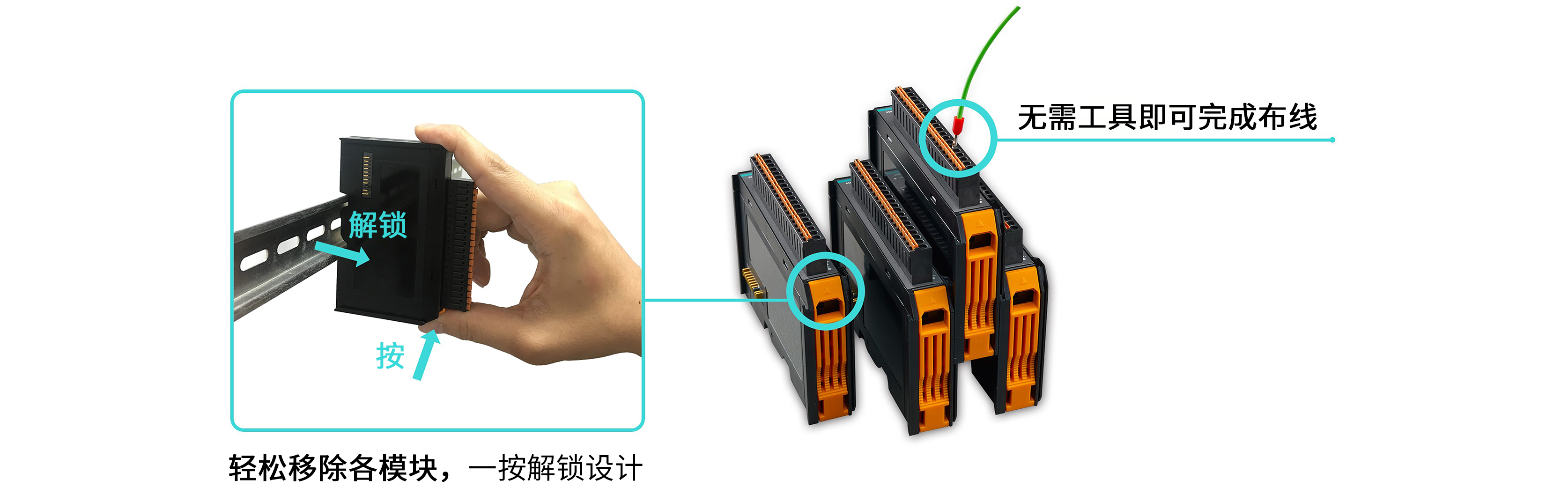

无需工具即可完成安装和拆卸

ioThinx 4500 系列采用独特的机械设计, 缩短了安装和拆卸所需的时间。无需使用螺丝刀和其他工具, 即可完成硬件安装的所有步骤, 包括在导轨上安装设备, 以及为通信和 I/O 信号采集接线。此外,无需任何工具即可从导轨上拆下 ioThinx。使用锁定和解锁按键, 就能够轻松拆除导轨上的所有模块。



  • 隔离保护

    3k VDC 或 2k Vrms

  • 接头

    弹簧式 Euroblock 端子

  • 端口数量

    45ML-5401 系列: 4

  • 串口标准

    45ML-5401 系列:RS-232、RS-422、RS-485-2w

  • 波特率

    45ML-5401 系列:300、600、1200、1800、2400、4800、9600、19200、38400、57600、115200 bps

  • 数据位

    45ML-5401 系列:7、8

  • 停止位

    45ML-5401 系列:1,2

  • 校验位

    45ML-5401 系列:偶、无、奇

  • 流量控制

    45ML-5401 系列:RTS/CTS(仅限 RS-232),XON/XOFF

  • RS-485 上拉电阻/下拉电阻

    45ML-5401 系列:10 kΩ

  • RS-485 数据流向控制

    45ML-5401 系列:ADDC®(自动数据方向控制)

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 系统电源

    45ML-5401 系列:74.1 mA @ 12 VDC
    45ML-5401 系列:37.05 mA @ 24 VDC

  • 现场电源

    45ML-5401 系列:140.4 mA @ 12 VDC
    45ML-5401 系列:59.8 mA @ 24 VDC

  • 外壳

    塑料

  • 尺寸

    26.4 x 99 x 65.5 mm(1.04 x 3.9 x 2.58 英寸)

  • 重量

    45ML-5401 系列:115 g (0.254 lb)

  • 安装

    导轨式安装

  • 接线

    串口线缆,18 至 24 AWG

  • 剥线长度

    串口线缆,9 至 10 mm

  • 工作温度

    标准型号:-20 至 60°C(-4 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 海拔

    高达 2000 m 如果您需要能在更高海拔地区正常运行的产品,请联系 Moxa。

  • EMC

    EN 55032/35

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    45ML-5401 系列:916,671 小时

  • 标准

    Telcordia SR332

支持文件

名称 类型 语言 版本 发布日期
QIG for ioThinx 4500 Series (45ML) Modules
490.9 KB
QIG 英文 v1.1 2021年5月5日 2021年5月5日
ioThinx 4500 系列 (45ML) 模块产品资料表
3.5 MB
产品资料表 中文 v1.0 2020年11月7日 2020年11月7日
Manual for ioThinx 4500 Series (45ML) Modules
1.9 MB
手册 英文 v1.0 2020年10月7日 2020年10月7日

可用型号 (2)

显示图片
moxa-45ml-5401-image.jpg | Moxa45ML-5401moxa-45ml-5401-t-image.jpg | Moxa45ML-5401-T
输入/输出接口RS-232, RS-422, RS-485-2wRS-232, RS-422, RS-485-2w
端口数量44
工作温度-20 to 60°C-40 to 75°C
