V2406C 系列

Intel® 第七代 Core™ CPU 轨交专用计算机,配置电源隔离保护、2 个用于无线扩展的 miniPCIe 扩展插槽和 2 个支持热插拔 HDD/SSD 插槽

moxa-v2406c-series-image-(1).jpg | Moxa
moxa-v2406c-series-image-1-(1).jpg | Moxa
moxa-v2406c-series-image-2-(1).jpg | Moxa
moxa-v2406c-series-image-3-(1).jpg | Moxa
moxa-v2406c-series-image-4-(1).jpg | Moxa
moxa-v2406c-series-image-5-(1).jpg | Moxa
moxa-v2406c-series-image-6-(1).jpg | Moxa

特点和优势

  • Intel® Celeron®/Intel® Core™ i3/i5/i7 高性能网络录像机,适用于轨道车辆应用
  • DDR4 内存插槽;容量高达 32 GB
  • 支持双独立显示(VGA 和 HDMI,HDMI 可支持 4K 分辨率)
  • 2 个千兆以太网端口,带 M12 X-coded 接头
  • M12 A-coded 电源接头
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅: www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 符合 EN 50121-4 标准
  • 抗冲击性和抗振性通过 IEC 61373 认证
  • 支持 -40 至 70°C 宽温

认证

  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

V2406C 系列嵌入式计算机搭载 Intel® Core™ i7/i5/i3 或 Intel® Celeron® 高性能处理器和最高可支持 32 GB RAM,配备 1 个 mSATA 插槽和 2 个可支持热插拔 HDD/SSD 的插槽,提供存储扩展。 此系列计算机符合 EN 50155:2017 和 EN 50121-4 标准,包括工作温度、电源输入电压、浪涌、ESD 和振动,使其适用于轨道车载和轨旁应用环境。

V2406C 计算机专为连接车载/轨旁系统和设备配备了一系列接口,包括 2 个千兆以太网端口、4 个 RS-232/422/485 串口、6 个 DI、2 个 DO 以及 4 个 USB 3.0 端口。此外,V2406C 计算机还配备了 1 个 VGA 视频输出端口和 1 个 HDMI 输出端口,支持 4K 分辨率。

V2406C 计算机配有 2 个 mPCIe 无线扩展插槽和 4 个 SIM 卡插槽,可为车地 (T2G) 应用提供可靠连接。借助以上组件,可建立冗余 LTE/Wi-Fi 连接,确保在快速行驶车辆和轨旁应用之间实现稳定的双向通信。此外,用于无线模块的预装 QMA 线缆可减少组装工作,并确保 RF 低泄露。



外观

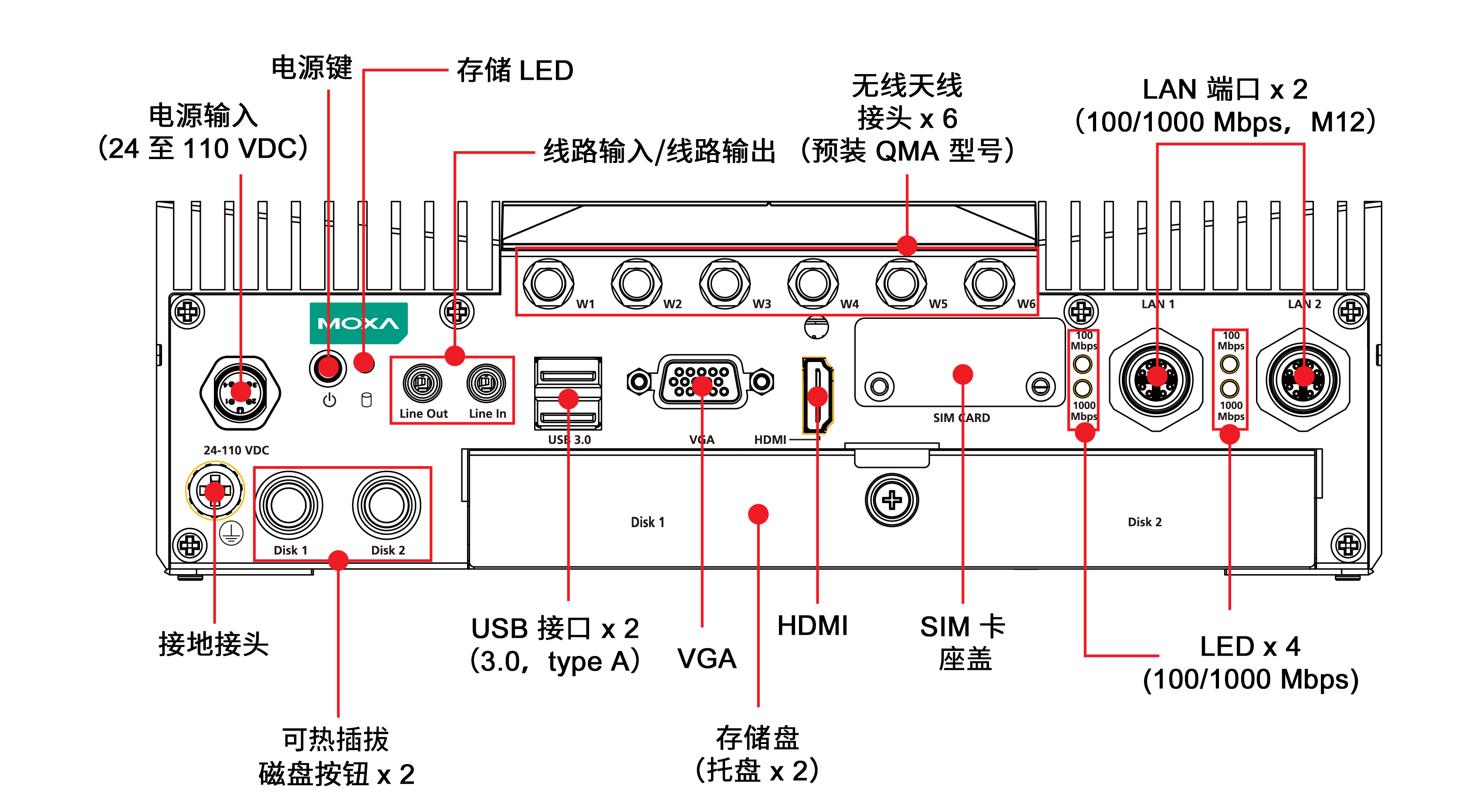

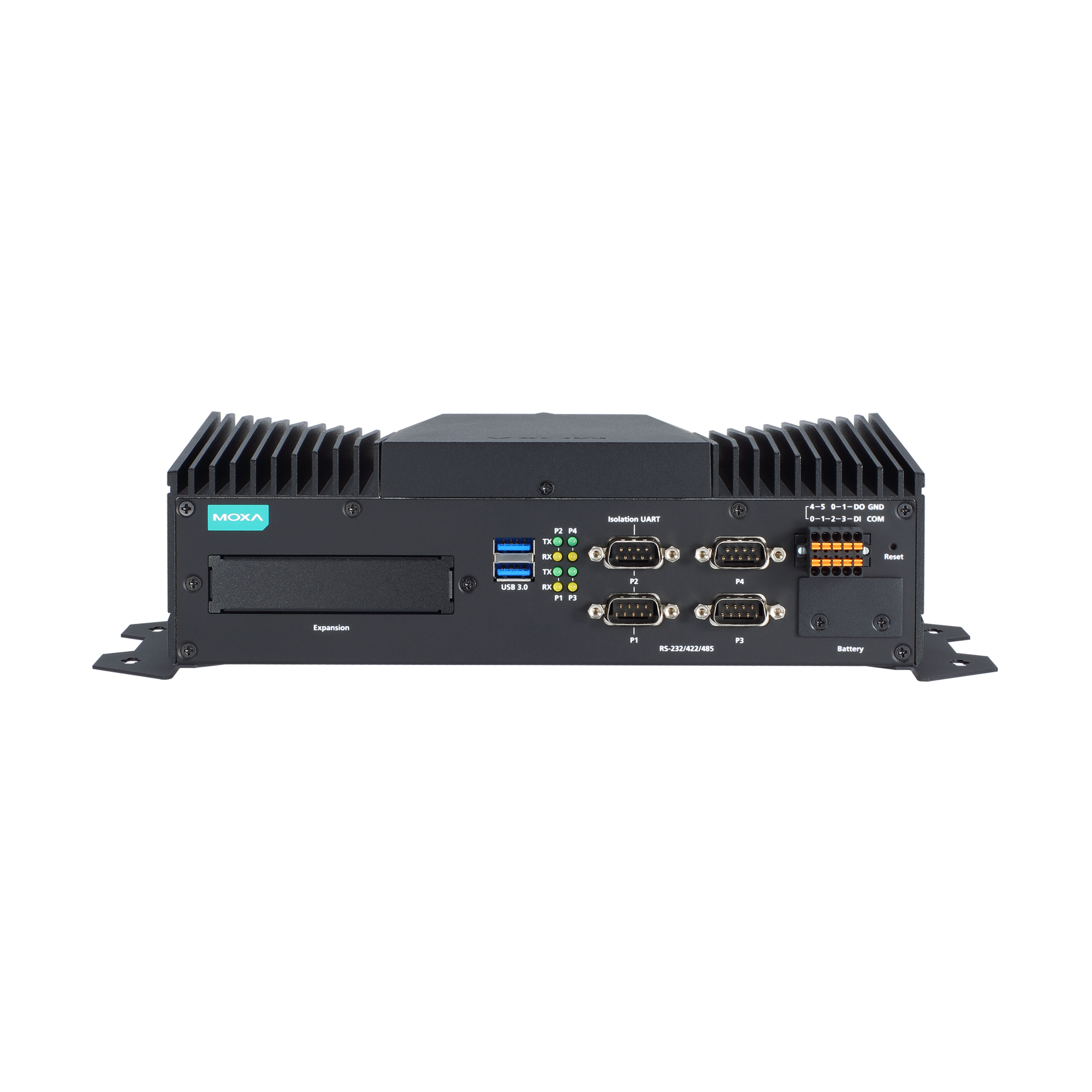

前视图

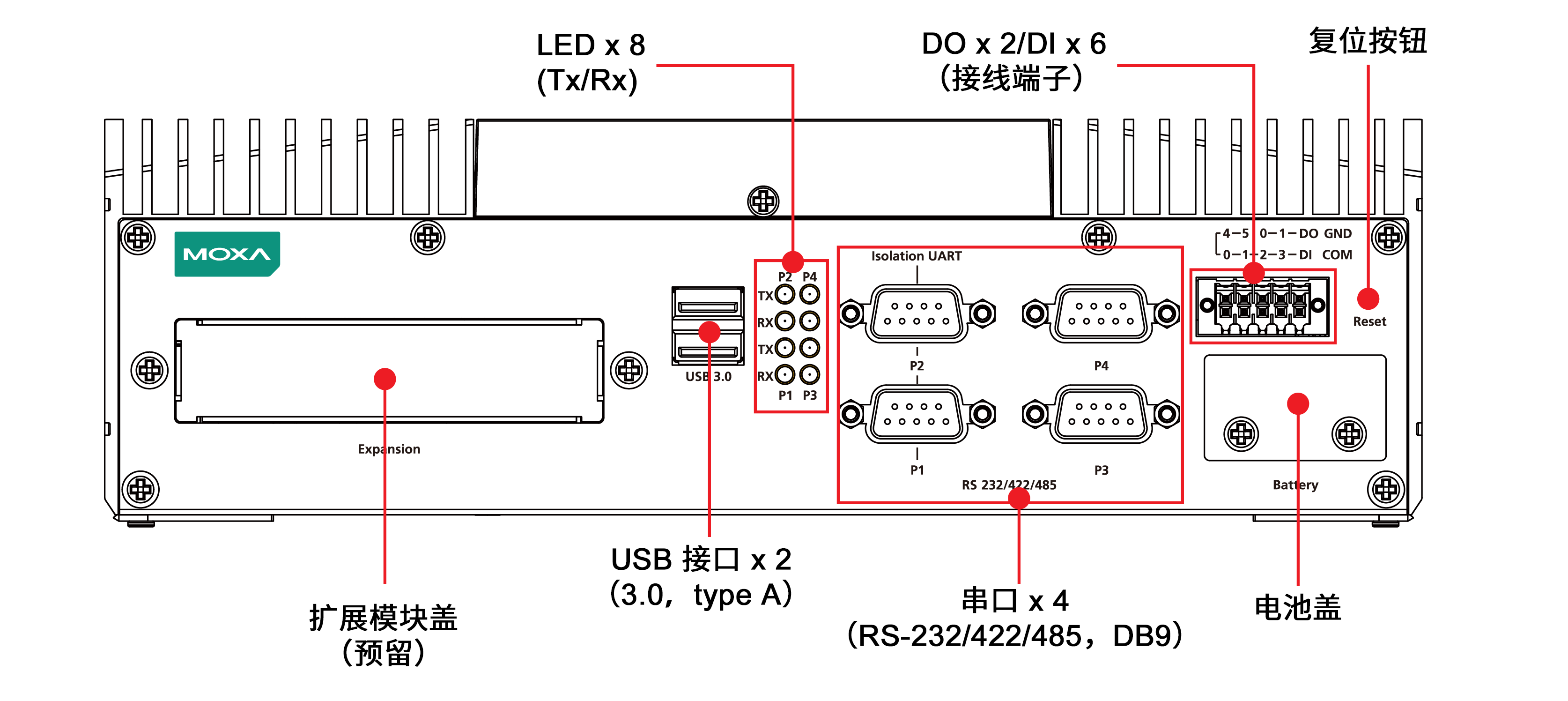

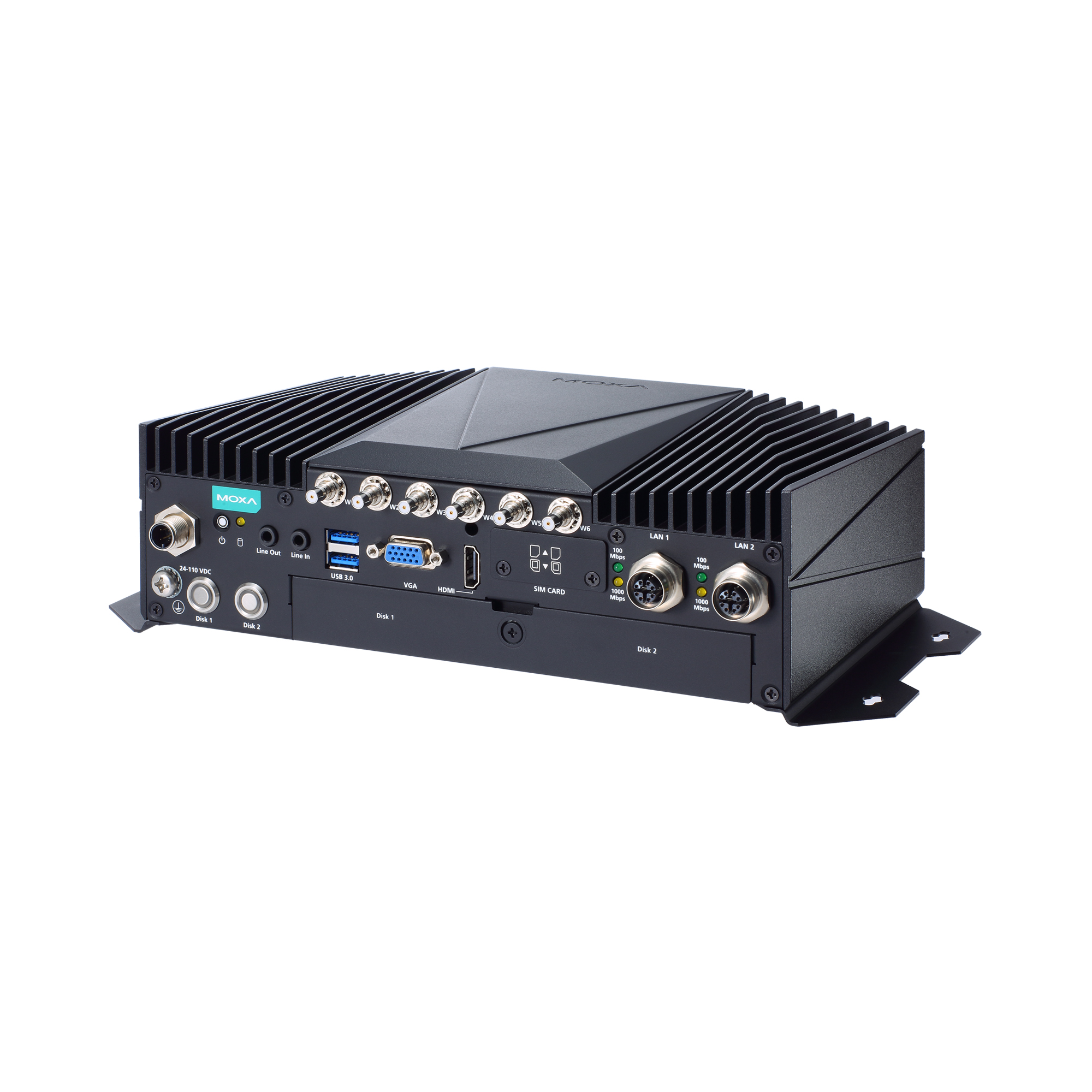

后视图



  • CPU

    V2406C-KL1-T: Intel® Celeron® 3965U 处理器(2M 缓存,2.2 GHz)
    V2406C-KL3-T:Intel® Core™ i3-7100U 处理器(3M 缓存,2.4 GHz)
    V2406C-KL5-T:Intel® Core™ i5-7300U 处理器(3M 缓存,2.6 GHz)
    2406C-KL7-T:Intel® Core™ i7-7600U 处理器(4M 缓存,2.8 GHz)

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 2
    mSATA 插槽 x 1,内部 mini-PCIe 插槽

  • 支持的 OS

    Linux Debian 9
    Windows 10 Embedded IoT Ent 2019 LTSC 64 位

  • 系统内存插槽

    SODIMM DDR4 插槽 x 2

  • DRAM

    最大 32 GB

  • 图形控制器

    Intel® HD Graphics 620

  • 以太网端口

    自适应 10/100/1000 Mbps 端口 (M12 X-coded) x 2

  • 数字输出

    DO x 2

  • 串口

    RS-232/422/485 端口 x 4,软件可选(DB9 公头)

  • 数字输入

    DI x 6

  • USB 3.0

    USB 3.0 接口 x 4,type A 接头

  • 音频输入/输出

    线路输入 x 1,线路输出 x 1,3.5 mm 插口

  • 视频输出

    VGA x 1,15-pin D-sub 接头(母头)
    HDMI x 1,HDMI 接头 (type A)

  • 接头

    螺丝紧固 Euroblock 端子

  • I/O 模式

    DI

  • 隔离保护

    3k VDC

  • 传感器类型

    湿接点(NPN 或 PNP)
    干接点

  • 干接点

    逻辑 0:GND 短路
    逻辑 1:打开

  • 湿接点 (DI ~ COM)

    逻辑 0:0 至 3 VDC
    逻辑 1:10 至 30 VDC

  • 接头

    螺丝紧固 Euroblock 端子
    10-pin 接线端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink(漏型)

  • 电压

    0 至 30 VDC

  • 隔离保护

    3k VDC

  • 系统

    电源 x 1
    存储 x 1

  • LAN

    每个端口 2 个(10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    24 至 110 VDC

  • 电源接头

    M12 A-coded 公头接头

  • 功耗(最大)

    70 W(最大)

  • 外壳

  • IP 等级

    IP20

  • 尺寸(无挂耳)

    250 x 75 x 150 mm(9.84 x 2.95 x 5.91 英寸)

  • 重量

    2,700 g (5.95 lb)

  • 安装

    壁挂式安装(标准)

  • 保护

    PCB 保护涂层
    V2406C PCB 保护涂层:按需提供

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道火灾防护

    EN 45545-2

  • EMC

    EN 55032/35

  • 安全

    EN 62368-1
    IEC 62368-1
    UL 62368-1

  • 轨道交通

    EN 50121-4
    EN 50121-3-2
    EN 50155:2017

  • 冲击

    IEC 60068-2-27,IEC 61373

  • 振动

    IEC 60068-2-64,IEC 61373

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    376,538 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB
软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB
软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2024年1月31日 2024年1月31日 发布说明
System Image for V2406C Series WL Models
370.8 MB
固件
SHA-512
v1.2
  • Moxa Industrial Linux 2 (Debian 10)
2023年1月17日 2023年1月17日 发布说明
Software Package for V2406C Series KL Models (Windows 10 Enterprise LTSC 21H2 example code)
7.3 MB
软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月17日 2023年1月17日 发布说明
Driver for V2406C Series KL Models (Windows 10 Enterprise LTSC 21H2)
2.7 GB
驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月17日 2023年1月17日 发布说明
Utility for V2406C Series KL Models (Windows 10 Enterprise LTSC 21H2)
5.9 MB
管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月17日 2023年1月17日 发布说明
Software package for V2406C Series WL Models (Windows 10 Enterprise LTSC 21H2 example code)
11.1 MB
软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月17日 2023年1月17日 发布说明
Utility for V2406C Series WL Models (Windows 10 Enterprise LTSC 21H2)
5.9 MB
管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月17日 2023年1月17日 发布说明
Drivers for V2406C Series WL Models (Windows 10 Enterprise LTSC 21H2)
2.2 GB
驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
2023年1月17日 2023年1月17日 发布说明
x86 Computers (Linux drivers and SDK)
802.0 bytes
软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
2022年11月28日 2022年11月28日 发布说明
Driver for V2406C Series KL models (Windows 10)
24.7 MB
驱动程序
SHA-512
v1.1
  • Windows 10
2022年1月10日 2022年1月10日 发布说明
System Image for V2406C Series KL Models
475.2 MB
固件
SHA-512
v1.1
  • Debian 9.x
2022年1月10日 2022年1月10日 发布说明
Library for V2406C Series KL models (Linux example code)
330.0 bytes
资源库
SHA-512
v1.1
  • Debian 9.x
2022年1月10日 2022年1月10日 发布说明
MXview v3.2.6 Software
417.7 MB
软件包
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2022年1月7日 2022年1月7日 发布说明
Proactive Monitoring Software Package
68.4 MB
软件包
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
2021年7月28日 2021年7月28日 发布说明
MXview v3.2.4 Software
389.2 MB
软件包
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2021年7月16日 2021年7月16日 发布说明
Software Package for V2406C Series (Windows 10 example code)
15.0 MB
软件包
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2020年6月1日 2020年6月1日 发布说明
Utility for V2406C Series (Windows 10)
3.4 MB
管理工具
SHA-512
v1.0
  • Windows 10 Enterprise LTSB
2020年6月1日 2020年6月1日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for V2406C Series (hardware)
9.3 MB
手册 英文 v3.1 2023年11月24日 2023年11月24日
Moxa Industrial Linux 2 (Debian 10) Manual (for V2406C Series WL models)
1.7 MB
手册 英文 v1.0 2023年1月20日 2023年1月20日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB
手册 英文 v1.2 2023年1月20日 2023年1月20日
QIG for V2406C Series
1.5 MB
QIG 英文 v1.2 2022年1月17日 2022年1月17日
Manual for V2406C Series (Linux)
2.1 MB
手册 英文 v2.1 2022年1月17日 2022年1月17日
Manual for V2406C Series (Windows 10)
9.5 MB
手册 英文 v1.2 2022年1月17日 2022年1月17日
Manual for Proactive Monitoring Software
3.9 MB
手册 英文 v2.0 2021年6月9日 2021年6月9日
V2406C 系列产品资料表
3.1 MB
产品资料表 中文 v1.3 2021年1月22日 2021年1月22日
2D CAD for V2406C Series (V2406C)
1.1 MB
2D CAD 英文 2019年10月25日 2019年10月25日

可用型号 (6)

显示图片
V2406C-KL1-CT-TV2406C-KL7-CT-TV2406C-KL1-TV2406C-KL3-T
CPUIntel® Celeron® 3965UIntel® Core™ i7-7600UIntel® Celeron® 3965UIntel® Core™ i3-7100U
内存(内置)2,DDR4,2133 Mhz(可选);最大容量 32 GB。2,DDR4,2133 Mhz(可选);最大容量 32 GB。2,DDR4,2133 Mhz(可选);最大容量 32 GB。2,DDR4,2133 Mhz(可选);最大容量 32 GB。
可选 OS 存储 (mSATA)1(可选);最大容量 512 GB。1(可选);最大容量 512 GB。1(可选);最大容量 512 GB。1(可选);最大容量 512 GB。
可选 SSD/HDD
(热插拔)
2(可选);最大容量 1TB。2(可选);最大容量 1TB。2(可选);最大容量 1TB。2(可选);最大容量 1TB。
USB 端口4 x USB 3.0 (type A)4 x USB 3.0 (type A)4 x USB 3.0 (type A)4 x USB 3.0 (type A)
电源输入24 to 110 VDC (M12 A-coded)24 to 110 VDC (M12 A-coded)24 to 110 VDC (M12 A-coded)24 to 110 VDC (M12 A-coded)
工作温度-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
V2406C-KL5-TV2406C-KL7-T
CPUIntel® Core™ i5-7300UIntel® Core™ i7-7600U
内存(内置)2,DDR4,2133 Mhz(可选);最大容量 32 GB。2,DDR4,2133 Mhz(可选);最大容量 32 GB。
可选 OS 存储 (mSATA)1(可选);最大容量 512 GB。1(可选);最大容量 512 GB。
可选 SSD/HDD
(热插拔)
2(可选);最大容量 1TB。2(可选);最大容量 1TB。
USB 端口4 x USB 3.0 (type A)4 x USB 3.0 (type A)
电源输入24 to 110 VDC (M12 A-coded)24 to 110 VDC (M12 A-coded)
工作温度-40 to 70°C-40 to 70°C
保护涂层
