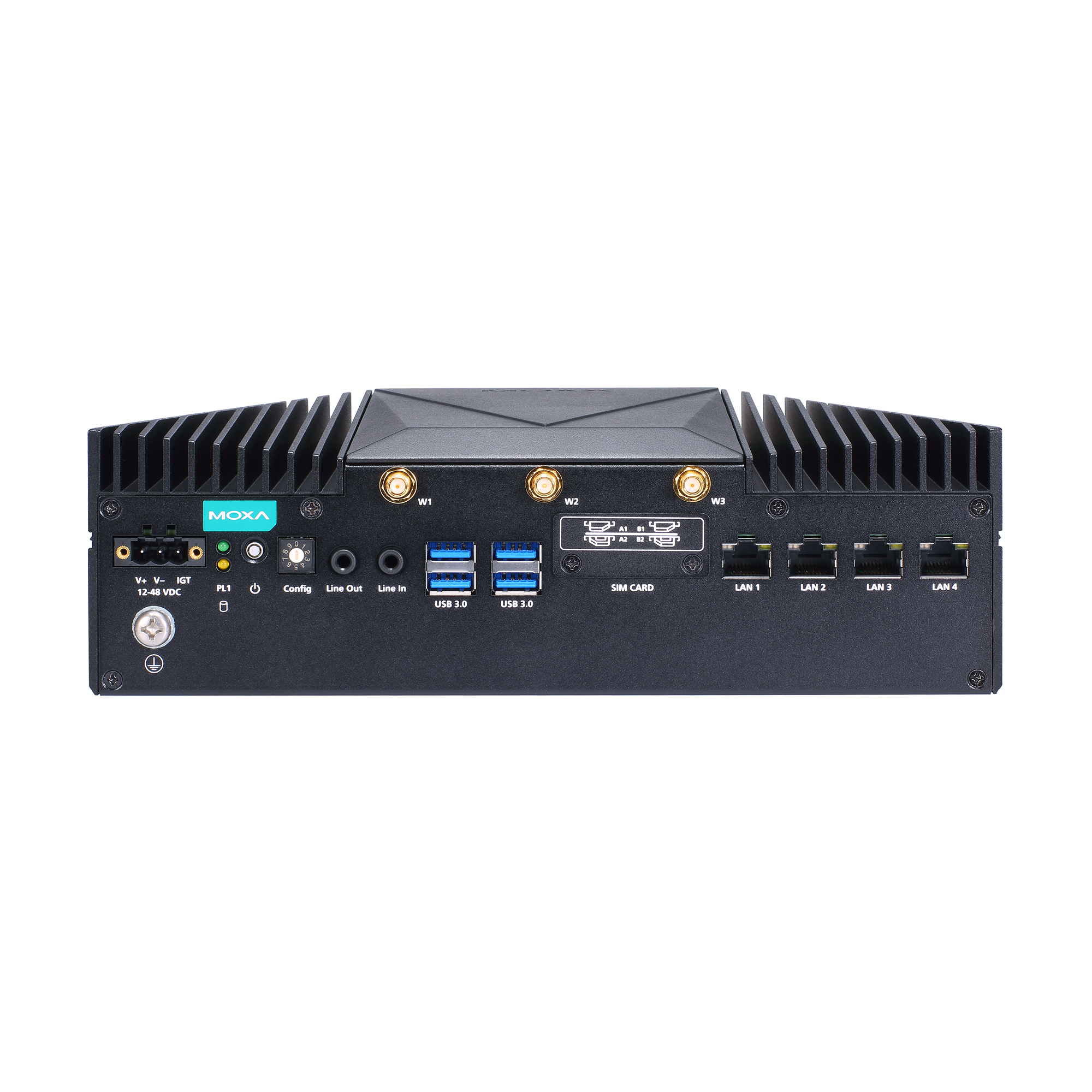

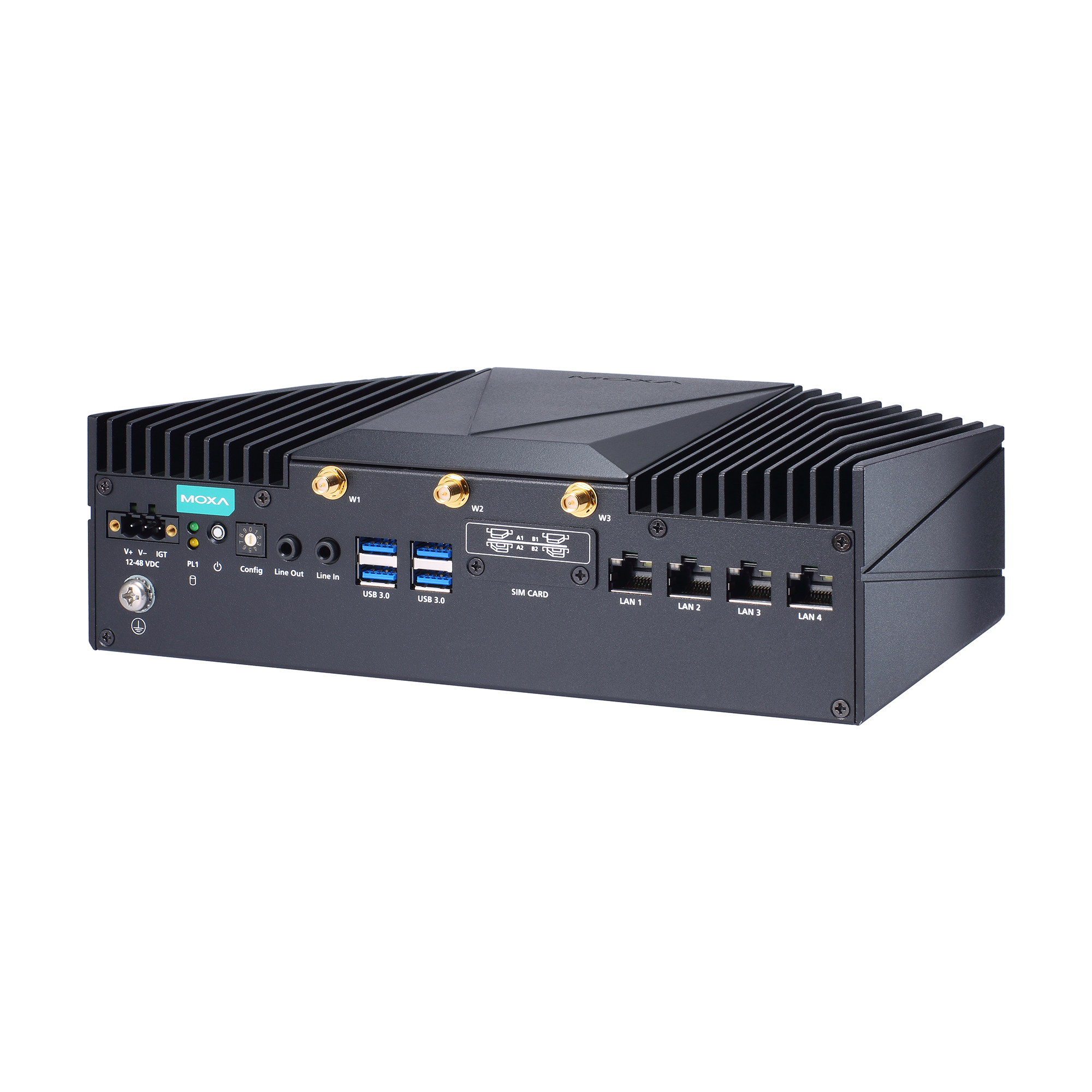

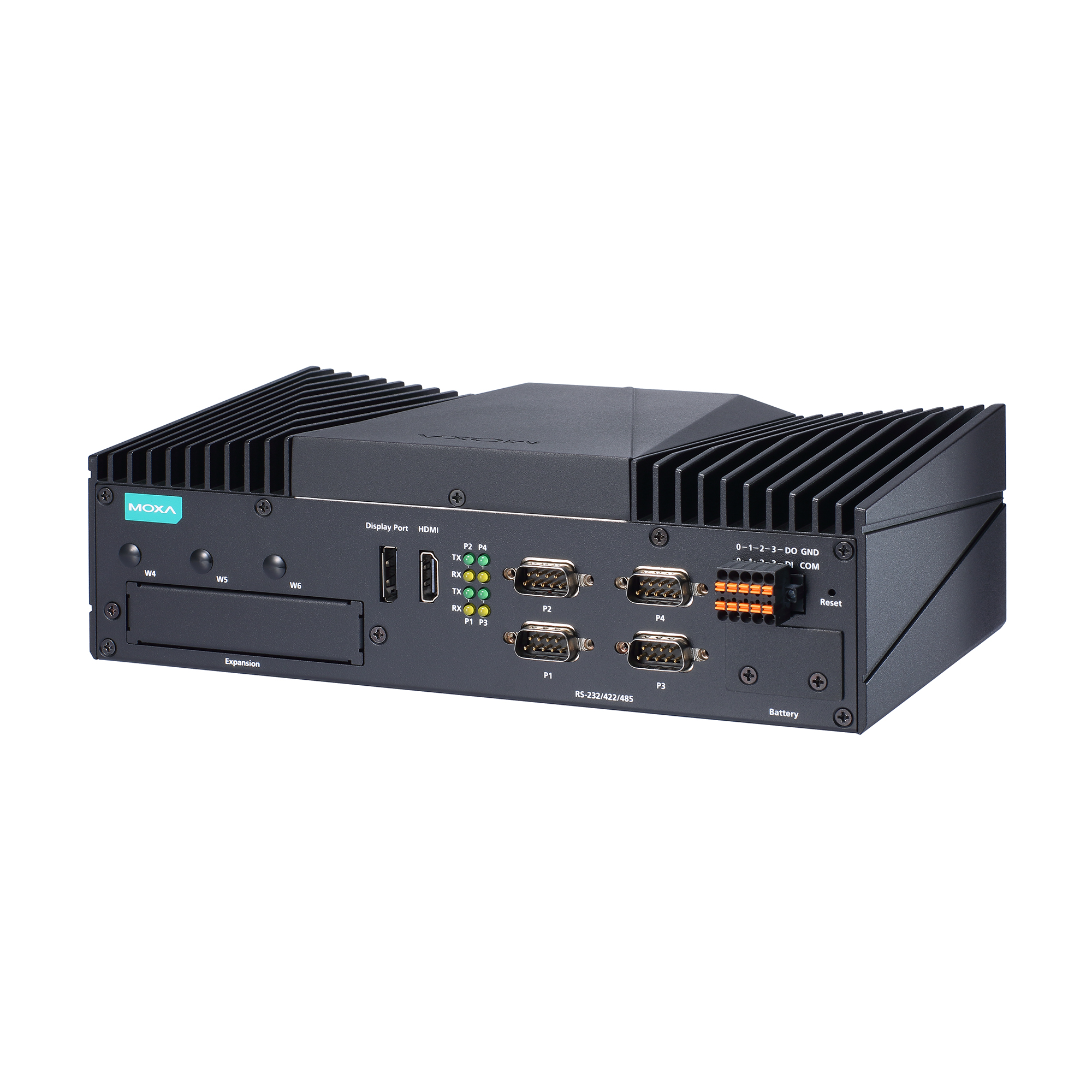

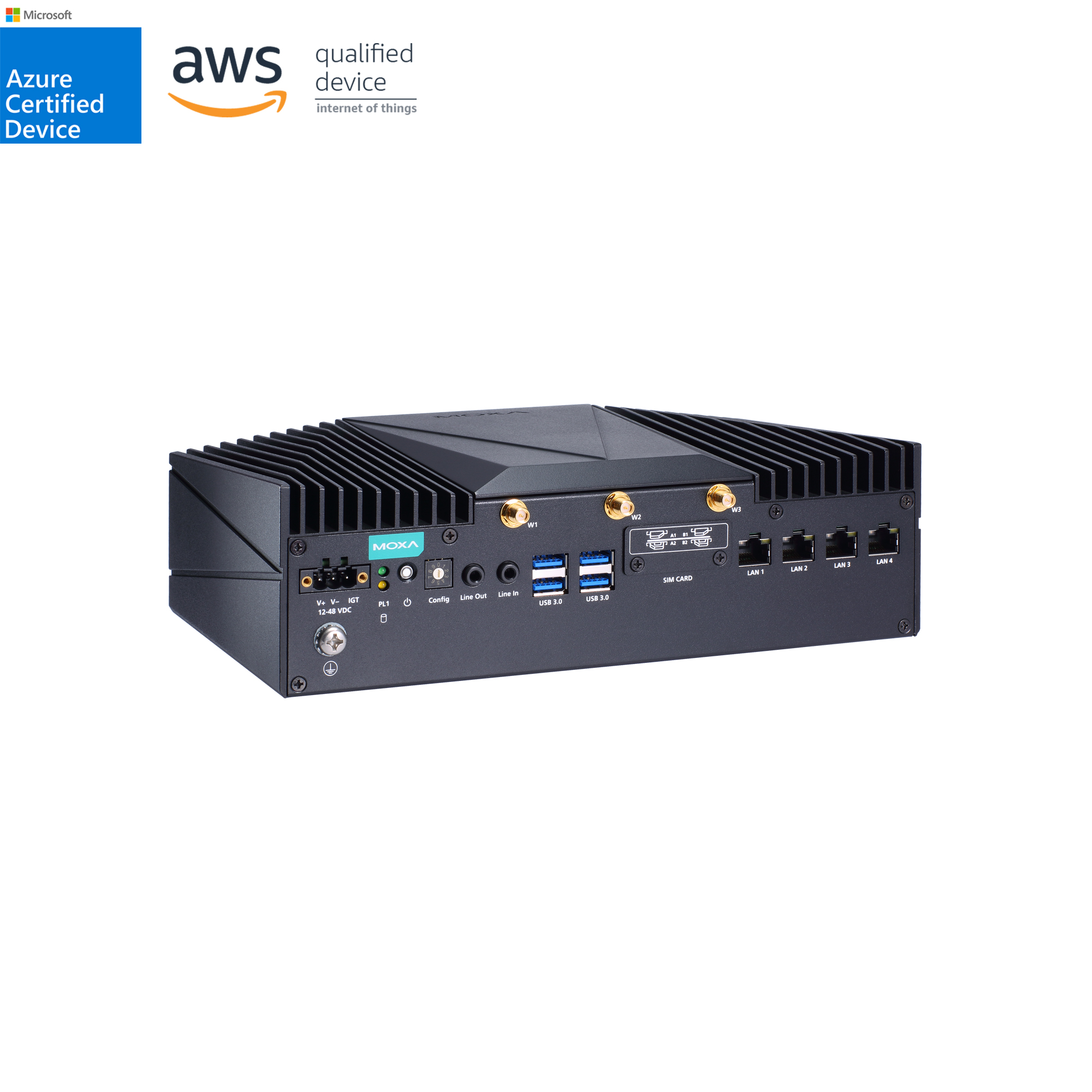

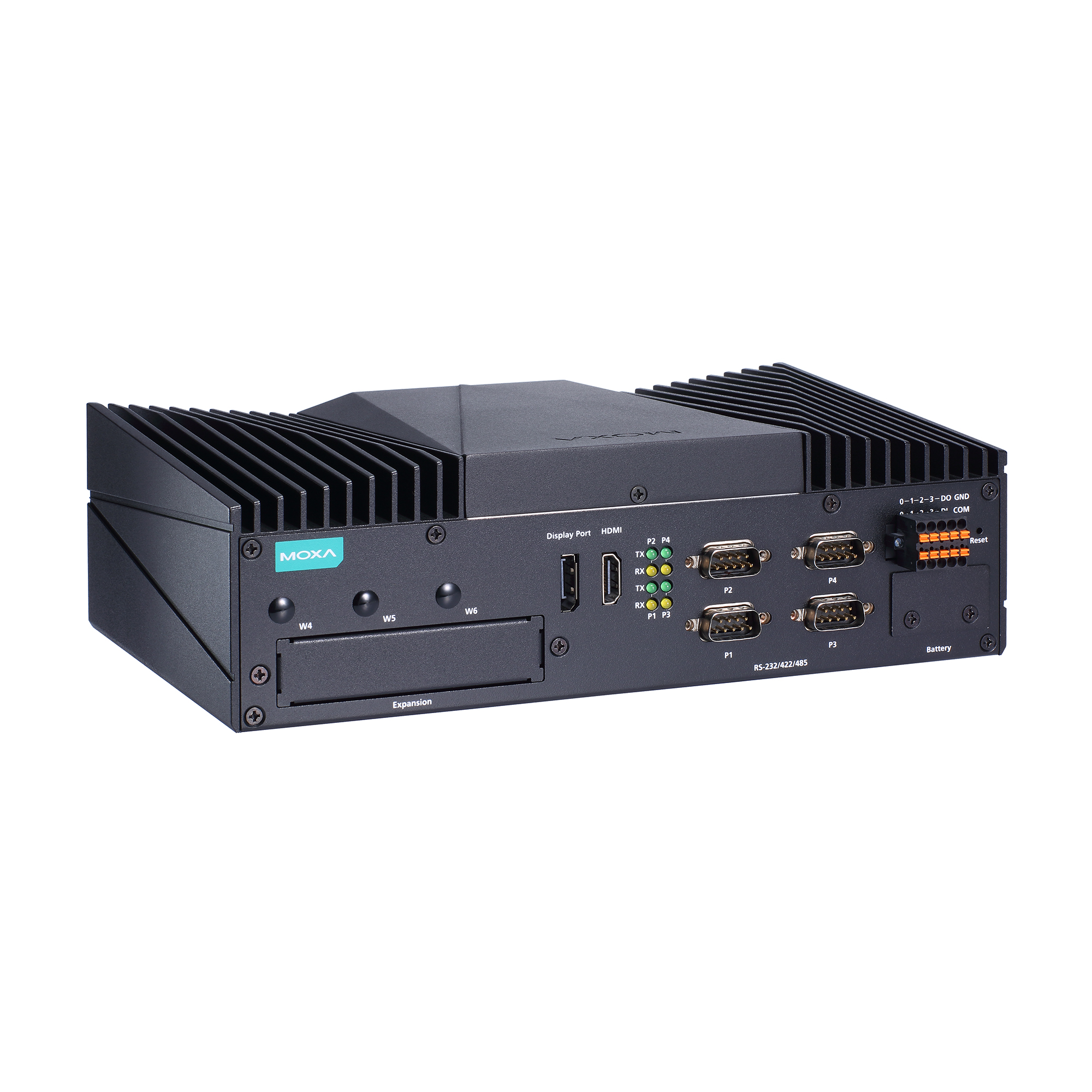

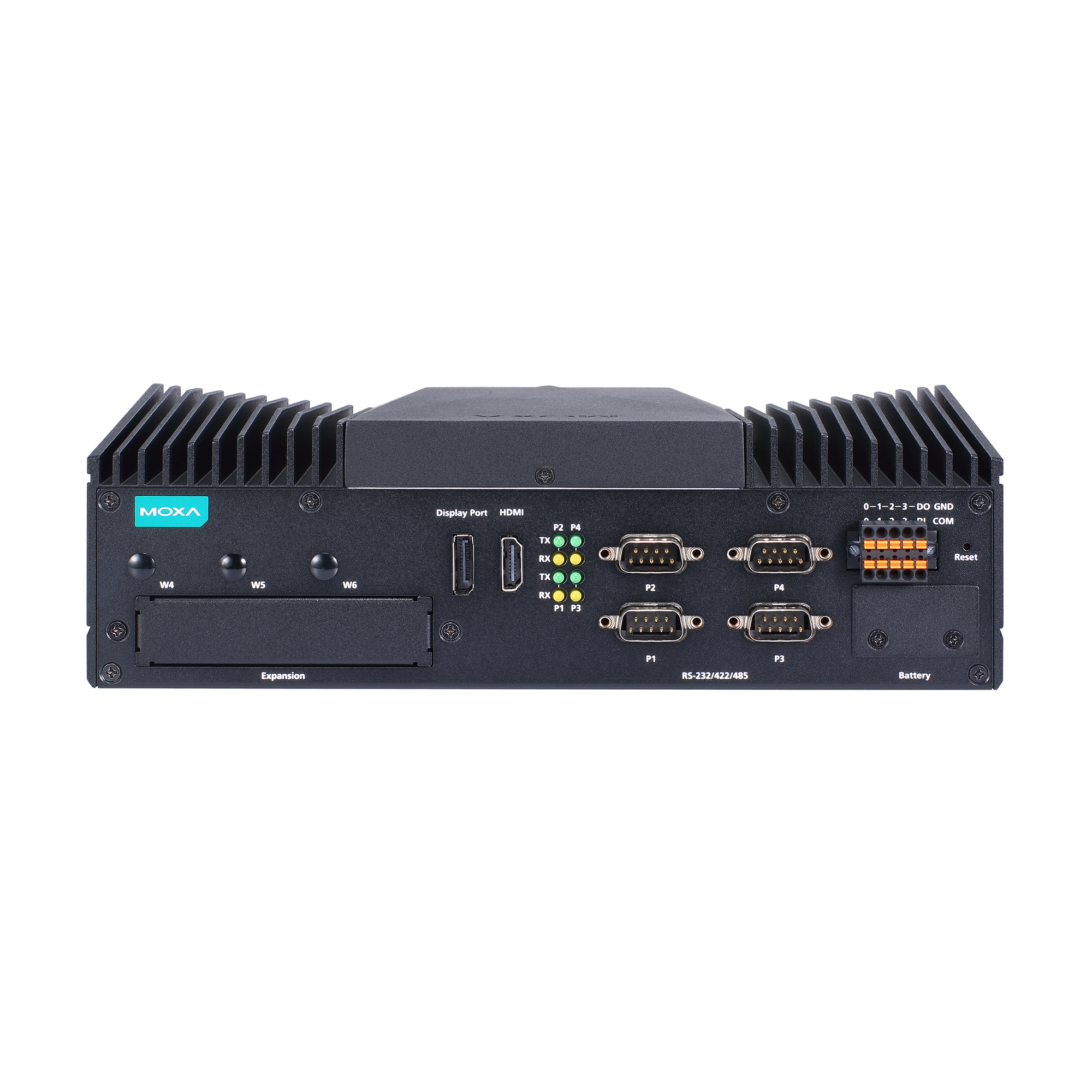

V2403C 系列

无风扇、强固型开机即用 x86 工业物联网嵌入式计算机

moxa-v2403c-series-image-(1).jpg | Moxa
moxa-v2403c-series-image-1-(1).jpg | Moxa
moxa-v2403c-series-image-2-(1).jpg | Moxa
moxa-v2403c-series-image-3-(1).jpg | Moxa
moxa-v2403c-series-image-4-(1).jpg | Moxa
moxa-v2403c-series-image-5-(1).jpg | Moxa

特点和优势

  • Intel® Celeron®/Intel® Core™ i3/i5/i7 高性能网络录像机，适用于轨道车辆应用
  • 多接口：双显示器（HDMI、DP）、4 个串口、4 个 GbE 端口、4 个 DI、4 个 DO、4 个 USB 和 2 个无线 Mini PCIe 插槽
  • 具有点火开/关延迟的电源管理（外部旋转开关）
  • 符合 E1 标志、ISO 7637-2 和 MIL-STD-810G
  • 符合 EN 50121-4 标准

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa

联系销售人员

介绍

V2403C 系列嵌入式计算机搭载 Intel® Core™ i7/i5/i3 或 Intel® Celeron® 高性能处理器和最高可支持 32 GB RAM，配备 1 个 mSATA 插槽和 2 个 HDD/SSD 的插槽，提供存储扩展。 这些计算机符合 EN 50121-4、E1 标志和 ISO-7637-2 标准，是轨道交通和车载应用的理想选择。

V2403C 计算机配备了一系列接口，包括 4 个千兆以太网端口、4 个 RS-232/422/485 串口、4 个 DI、2 个 DO 以及 4 个 USB 3.0 端口。此外，其还配备了 1 个显示端口输出和 1 个 HDMI 输出，支持 4K 分辨率。

可靠的连接和良好的电源管理是车载应用的关键。计算机配备 2 个 mPCIe 无线扩展插槽和 4 个 SIM 卡插槽，可建立冗余 LTE/Wi-Fi 连接。在电源管理方面，启动和关闭延迟机制有助于避免系统故障和损坏。



外观

前视图

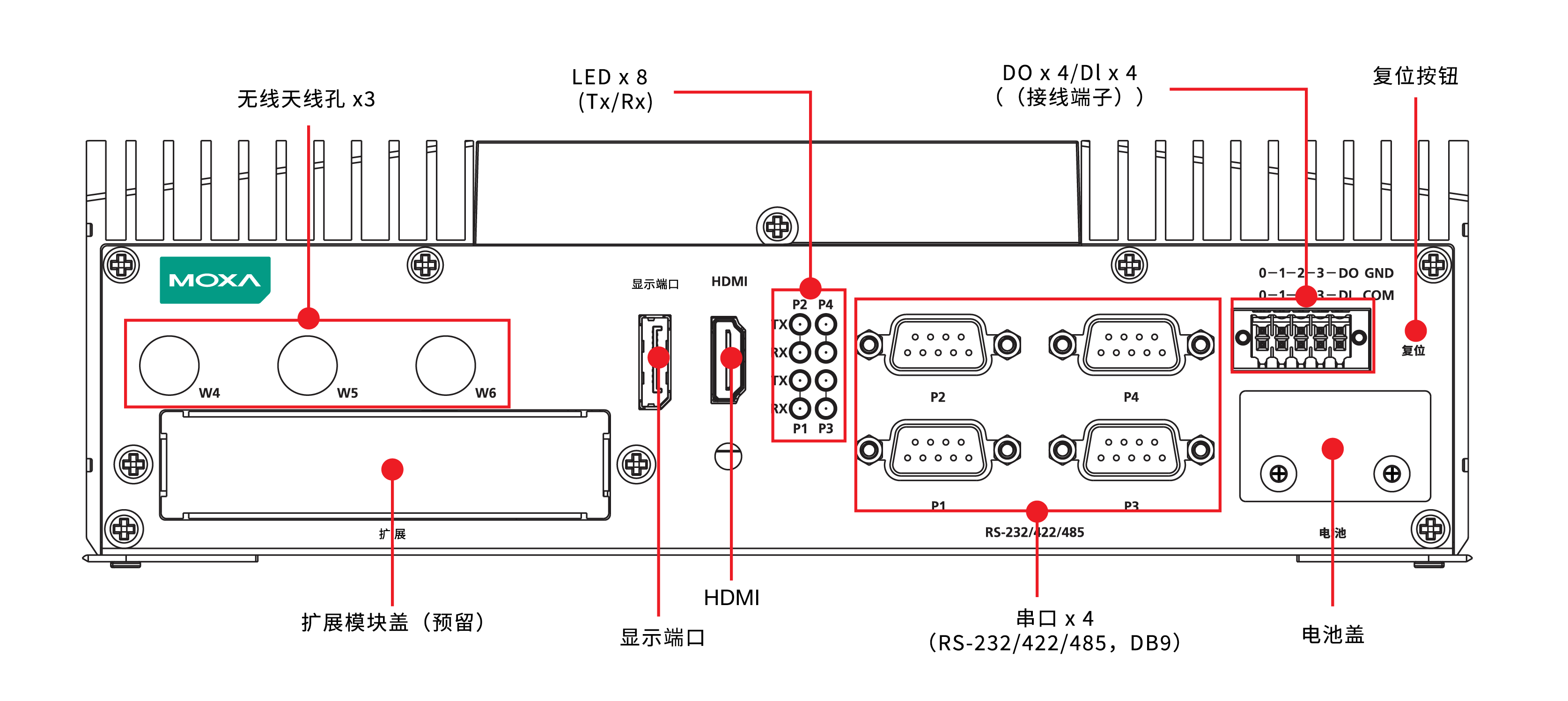

后视图



  • CPU

    V2403C-KL1-T：Intel® Celeron® 3965U 处理器（2M 缓存，2.2 GHz）
    V2403C-KL3-T：Intel® Core™ i3-7100U 处理器（3M 缓存，2.4 GHz）
    V2403C-KL5-T：Intel® Core™ i5-7300U 处理器（3M 缓存，2.6 GHz）
    V2403C-KL7-T：Intel® Core™ i7-7600U 处理器（4M 缓存，2.8 GHz）

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 2
    mSATA 插槽 x 1

  • 支持的 OS

    Linux Debian 9
    Windows 10 Embedded IoT Ent 2019 LTSC 64 位

  • 系统内存插槽

    SODIMM DDR4 插槽 x 2

  • DRAM

    最大 32 GB

  • 图形控制器

    Celeron 型号：Intel HD Graphics 610
    i3/i5/i7 型号：Intel HD Graphics 620

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 4

  • 串口

    RS-232/422/485 端口 x 4，软件可选（DB9 公头）

  • 数字输出

    DO x 4

  • 数字输入

    DI x 4

  • USB 3.0

    USB 3.0 接口 x 4，type A 接头

  • 音频输入/输出

    线路输入 x 1，线路输出 x 1，3.5 mm 插口

  • 视频输出

    HDMI x 1，HDMI 接头（标准）
    DP x 1，显示端口接头（标准）

  • Wi-Fi 天线接头

    RP-SMA x 3

  • 蜂窝天线接头

    SMA x 2
    （可选）

  • GPS 天线接头

    SMA x 1，（可选）

  • 扩展插槽

    mPCIe 插槽 x 2

  • SIM 格式

    Micro

  • SIM 数量

    4

  • 接头

    螺丝紧固 Euroblock 端子

  • I/O 模式

    DI

  • 隔离保护

    3k VDC

  • 传感器类型

    湿接点（NPN 或 PNP）
    干接点

  • 干接点

    逻辑 0：GND 短路
    逻辑 1：打开

  • 湿接点 (DI ~ COM)

    逻辑 0：0 至 3 VDC
    逻辑 1：10 至 30 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink（漏型）

  • 电压

    0 至 30 VDC

  • 隔离保护

    3k VDC

  • 系统

    电源 x 1
    存储 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个（Tx，Rx）

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    DB9 公头

  • ESD

    接触：6 kV；空气：8 kV（3 级）

  • 隔离保护

    2 kV

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS，XON/XOFF，ADDC®（数据流向自动控制，适用于 RS-485），RTS Toggle（仅限 RS-232）

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    12 至 48 VDC

  • 电源接头

    接线端子

  • 功耗（最大）

    70 W（最大）

  • 外壳

    铝

  • IP 等级

    IP20

  • 尺寸（无挂耳）

    250 x 75 x 150 mm（9.84 x 2.95 x 5.91 英寸）

  • 重量

    2,500 g (5.51 lb)

  • 安装

    壁挂式安装（标准）

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • EMC

    EN 55032/35

  • 安全

    EN 62368-1，IEC 62368-1，UL 62368-1

  • 轨道交通

    EN 50121-4

  • 冲击

    IEC 60068-2-27、IEC 61373、MIL-STD-810G

  • 振动

    IEC 60068-2-64、IEC 61373、MIL-STD-810G

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    464,506 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 驱动程序 固件 资源库 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
x86 Computers (Linux drivers and SDK)
802.0 bytes 		软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 发布说明
Software Package for V2403C Series (Windows 10 example code)
21.6 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 1809
 2022年2月25日 2022年2月25日 发布说明
Library for V2403C Series (Linux example code)
300.0 bytes 		资源库
SHA-512
v1.0
  • Debian 9.x
 2022年2月25日 2022年2月25日 发布说明
Utility for V2403C Series (Windows 10)
1.8 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 1809
 2022年2月25日 2022年2月25日 发布说明
Driver for V2403C Series (Windows 10)
900.6 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 1809
 2022年2月23日 2022年2月23日 发布说明
Firmware for V2403C Series (Linux)
472.6 MB 		固件
SHA-512
v1.0
  • Debian 9.x
 2022年2月23日 2022年2月23日 发布说明
Proactive Monitoring Software Package
68.4 MB 		软件包
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 发布说明

支持文件

筛选

全部 产品资料表 手册 QIG
名称 类型 语言 版本 发布日期
Manual for V2403C Series (hardware)
10.2 MB 		手册 英文 v1.1 2023年11月24日 2023年11月24日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		手册 英文 v1.2 2023年1月20日 2023年1月20日
QIG for V2403C Series
1.4 MB 		QIG 英文 v1.2 2022年6月23日 2022年6月23日
Manual for V2403C Series (Linux)
1.9 MB 		手册 英文 v1.0 2022年1月31日 2022年1月31日
Manual for V2403C Series (Windows)
8.5 MB 		手册 英文 v1.0 2022年1月31日 2022年1月31日
V2403C 系列产品资料
3.0 MB 		产品资料表 中文 v1.0 2022年1月30日 2022年1月30日

可用型号 (4)

显示图片
比较
V2403C-KL1-T
比较
V2403C-KL3-T
比较
V2403C-KL5-T
比较
V2403C-KL7-T
CPUIntel® Celeron® 3965UIntel® Core™ i3-7100UIntel® Core™ i5-7300UIntel® Core™ i7-7600U
–---
–---
可选 SSD/HDD2222
USB 端口4 x USB 3.0 (type A)4 x USB 3.0 (type A)4 x USB 3.0 (type A)4 x USB 3.0 (type A)
电源输入12 至 48 VDC (接线端子)12 至 48 VDC (接线端子)12 至 48 VDC (接线端子)12 至 48 VDC (接线端子)
工作温度-40 至 70°C-40 至 70°C-40 至 70°C-40 至 70°C
保护涂层––––
