V2403 系列

无风扇、强固型开机即用 x86 工业物联网嵌入式计算机

moxa-v2403-series-image-1-(1).jpg | Moxa
moxa-v2403-series-image-2-(1).jpg | Moxa
moxa-v2403-series-image-3-(1).jpg | Moxa
moxa-v2403-series-image-4-(1).jpg | Moxa
moxa-v2403-series-image-5-(1).jpg | Moxa

特点和优势

  • Intel Core-i 系列处理器,三种性能可选
  • 支持 -40 至 70°C(系统和 LTE)工作温度
  • CFast 双插槽,用于存储 OS 和备份 OS
  • 3 个 mini-PCIe 插槽,适用于存储和无线模块,支持 mSATA、Wi-Fi、3G、LTE、GPS 以及蓝牙
  • 多种接口:4 个串口,2 个以太网端口,4 个 DI,4 个 DO,USB,HDMI,无线
  • 通过 EN 61000-6-2 和 EN 61000-6-4 认证,符合重工业 EMC 标准
  • 防振动水平可达 5 Grm,抗冲击水平可达 100 G/11 ms
  • 开机即用的 Debian 8、Windows Embedded Standard 7 和 Windows 10 Embedded IoT Enterprise 2016 LTSB 平台
  • Moxa Proactive Monitoring 可监测系统硬件状态
  • Moxa Smart Recovery 支持系统启动故障恢复(仅限 W7E)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

V2403 系列无风扇 x86 嵌入式计算机搭载第三代 Intel® Core-i™ 系列处理器,采用最可靠的 I/O 设计,可实现互联的最大限度,并支持双无线模块,适用于各种通信应用。这款计算机的散热设计可确保在 -40 至 70°C 温度下可靠运行(已安装专用 Moxa 无线模块)。V2403 系列支持 Moxa Proactive Monitoring,用于设备 I/O 状态监控和警报、系统温度监控和警报,以及系统电源管理。通过密切监视系统状态,可以轻松从故障中恢复系统,为您的应用提供最可靠的平台。



应用

  • 远程终端设备 (RTU)

  • 数据采集

  • M2M 通信(智能网关)

  • 数字看板

  • 工厂自动化

  • 车载监控器/数据记录仪(交通)

  • 可编程路由器

  • 能源利用优化

  • 预测性维护

  • 资产管理



外观

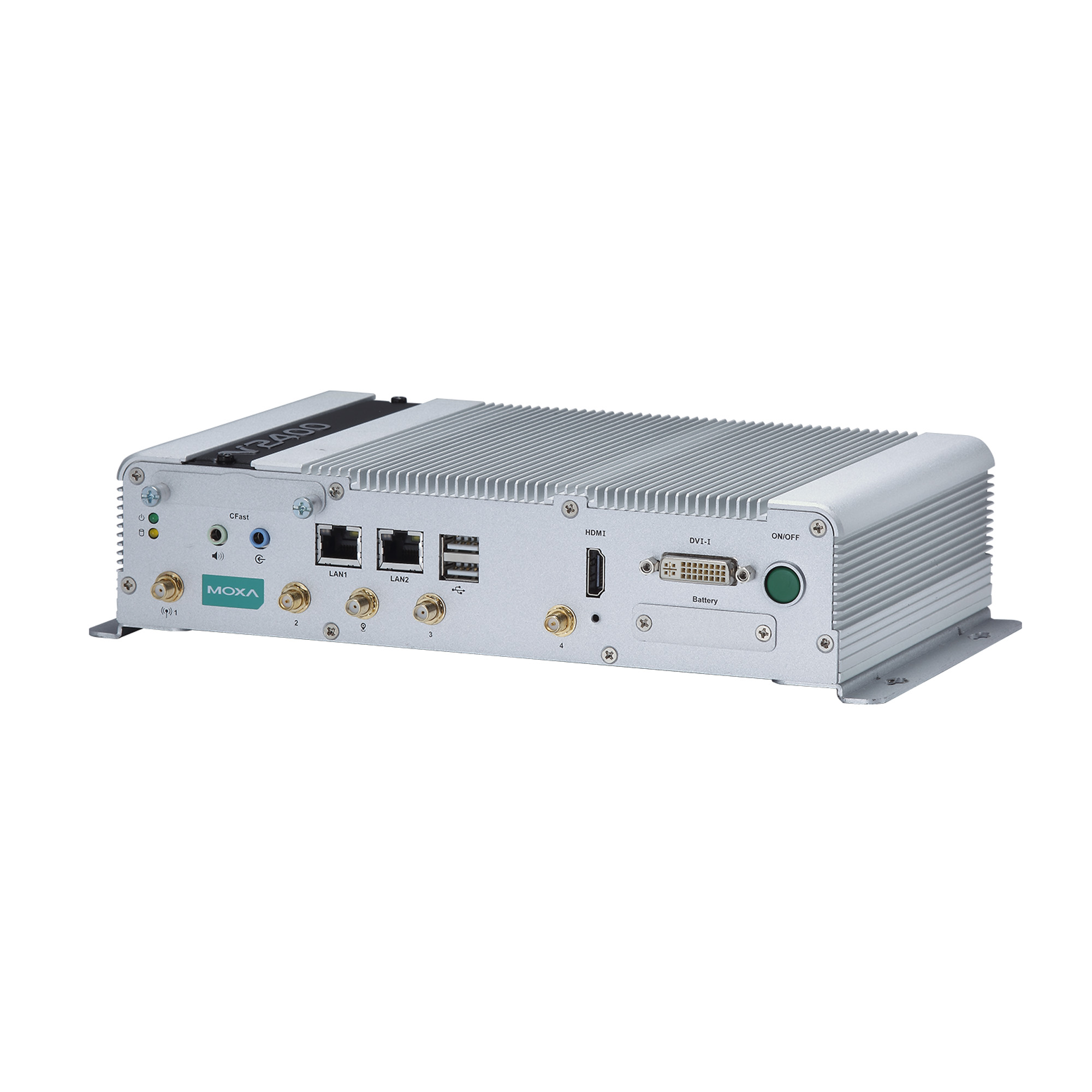

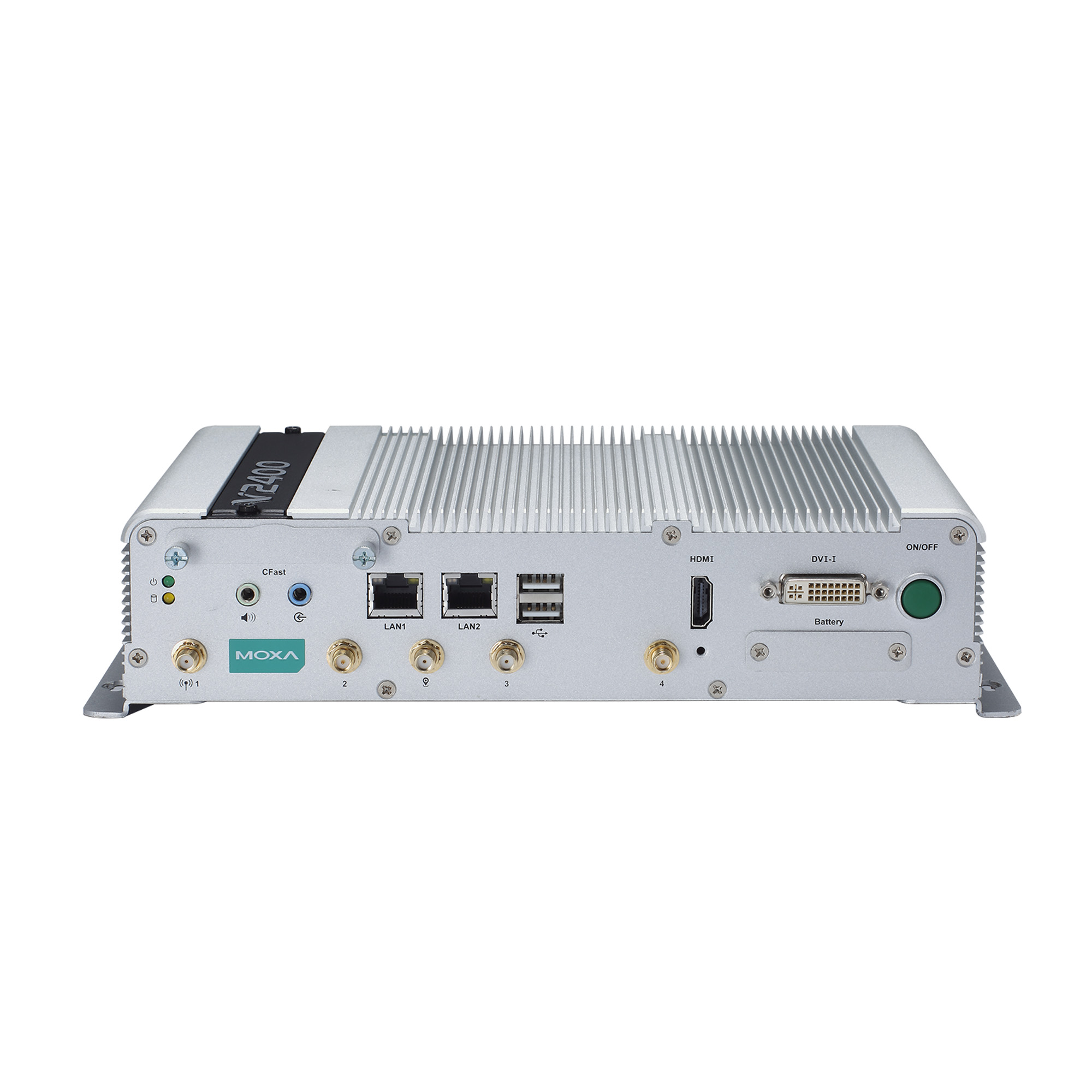

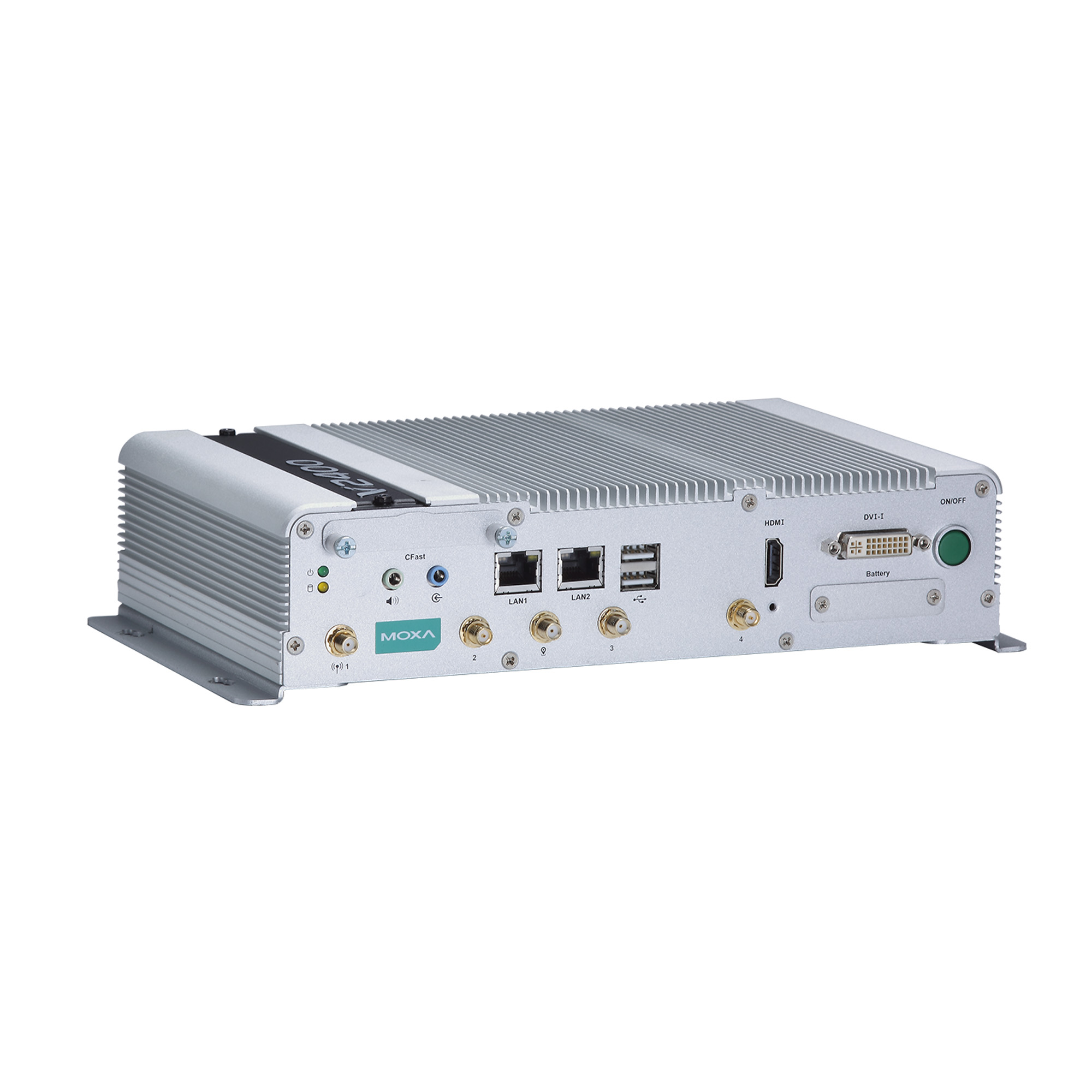

前视图

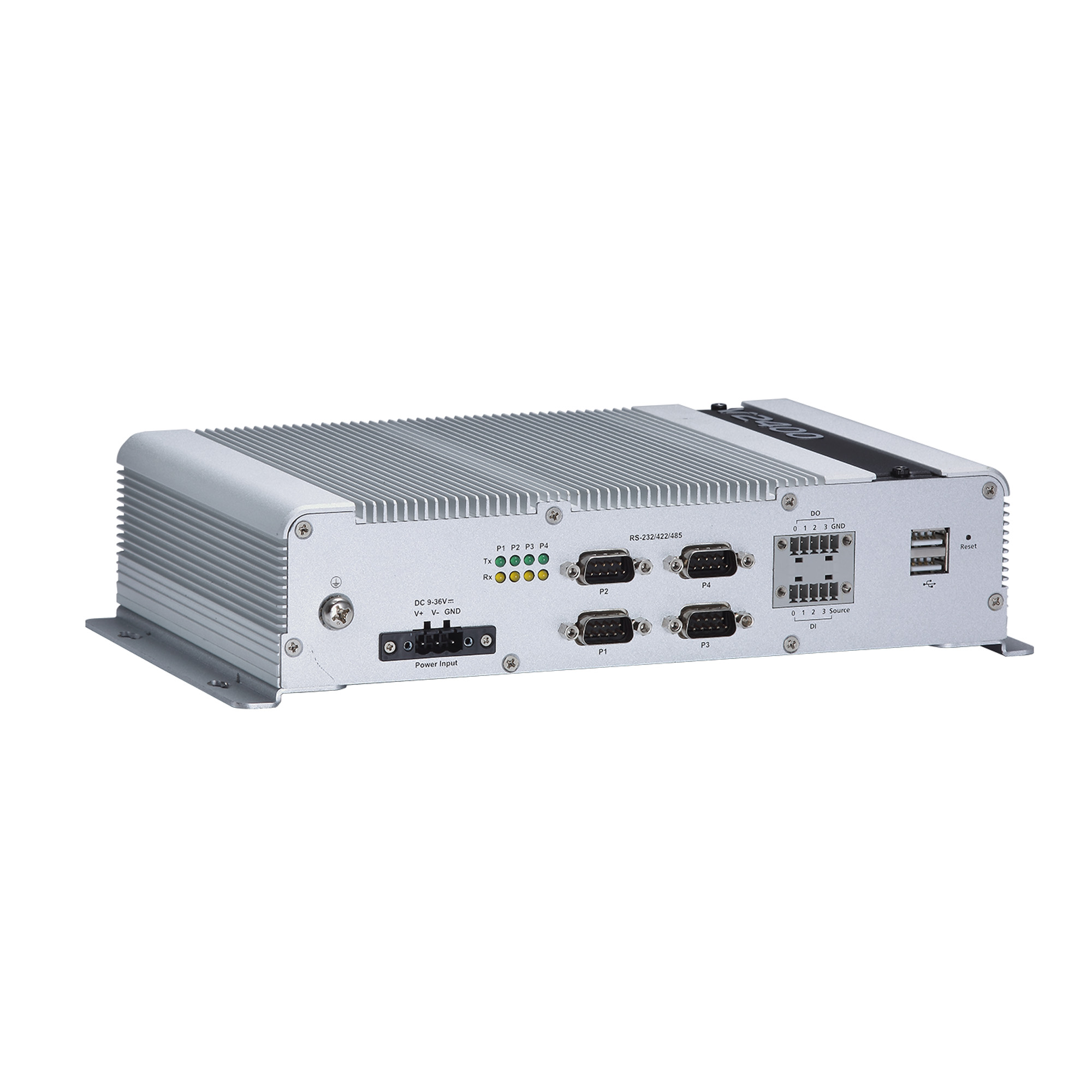

后视图







  • CPU

    V2403-C2 系列:Intel® Celeron® 处理器 1047UE(2 M 缓存,1.40 GHz)
    V2403-C7 系列:Intel® Core™ i7-3517UE 处理器(4 M 缓存,高达 2.80 GHz)

  • 系统芯片组

    Mobile Intel® HM65 Express 芯片组

  • 图形控制器

    Intel® HD Graphics

  • 系统内存预装

    默认 4 GB DDR3

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)
    Windows Embedded Standard 7 (WS7E) 32 位
    Windows Embedded Standard 7 (WS7E) 64 位

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 1
    CFast 插槽 x 2
    SATA 插槽 x 1

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2

  • 串口

    RS-232/422/485 端口 x 4,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 4,type A 接头

  • 音频输入/输出

    线路输入 x 1,线路输出 x 1,3.5 mm 插口

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • 扩展插槽

    mPCIe 插槽 x 2

  • 视频输出

    DVI-I x 1,29-pin DVI-I 接头(母头)
    HDMI x 1,HDMI 接头 (type A)

  • Wi-Fi 天线接头

    RP-SMA x 2

  • 蜂窝天线接头

    SMA x 2

  • SIM 数量

    2

  • SIM 格式

    Mini

  • GPS 天线接头

    SMA x 1

  • 隔离保护

    3k VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 干接点

    开:GND 短路
    关:断路

  • I/O 模式

    DI

  • 传感器类型

    干接点
    湿接点(NPN 或 PNP)

  • 湿接点 (DI ~ COM)

    开:10 至 30 VDC
    关:0 至 3 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink

  • 电压

    24 至 40 VDC

  • 系统

    电源 x 1
    存储 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 921.6 kbps

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 隔离保护

    N/A

  • 校验位

    无、偶、奇、Space、Mark

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    9 至 36 VDC

  • 电源接头

    接线端子(直流型号)

  • 功耗(最大)

    3.51 A @ 9 VDC
    1.39 A @ 24 VDC
    0.93 A @ 36 VDC

  • 电源功耗

    34 W(最大)

  • 外壳

  • IP 等级

    IP30

  • 尺寸(有挂耳)

    275 x 63 x 154 mm(10.83 x 2.47 x 6.06 英寸)

  • 尺寸(无挂耳)

    250 x 57 x 154 mm(9.84 x 2.23 x 6.06 英寸)

  • 重量

    2,168 g (4.82 lb)

  • 安装

    导轨式安装(可选)、壁挂式安装(标准)

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24、EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:1 V
    IEC 61000-4-8 PFMF

  • 安全

    EN 60950-1、UL 508、UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    329,398 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for V2403 Series (Peripheral for Windows 7)
522.2 MB
驱动程序 v1.0
  • Windows 7
2016年1月6日 2016年1月6日
Driver for V2403 Series (Expansion Module for Windows 7)
426.2 MB
驱动程序 v1.0
  • Windows 7
2016年1月6日 2016年1月6日
Utility for V2403 Series (Windows 7 Embedded)
183.6 MB
管理工具 v1.0
  • Windows Embedded Standard 7
2016年1月6日 2016年1月6日 发布说明
Driver for V2403 Series (Linux)
2.3 MB
驱动程序 v1.0
  • Debian 8.x
2015年11月8日 2015年11月8日 发布说明
Firmware for V2403 Series (Linux)
643.6 MB
固件 v1.0
  • Debian 8.x
2015年11月8日 2015年11月8日
Library for V2403 Series (Linux)
45.7 KB
资源库 v1.0
  • Debian 8.x
2015年11月8日 2015年11月8日
Utility for V2403 Series (Linux)
170.8 KB
管理工具 v1.0
  • Debian 8.x
2015年11月8日 2015年11月8日

支持文件

名称 类型 语言 版本 发布日期
V2403 系列产品资料表
2.5 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Manual for V2403 Series (Hardware)
8.3 MB
手册 英文 v2.0 2017年3月21日 2017年3月21日
Manual for V2403 Series (Linux)
5.9 MB
手册 英文 v1.1 2017年3月9日 2017年3月9日
Compatibility Guide for V2403 Series (Wide Temperature)
264.7 KB
兼容性指南 英文 v2.1 2016年12月15日 2016年12月15日
Compatibility Guide for V2403 Series (Standard Temperature)
263.5 KB
兼容性指南 英文 v2.1 2016年12月15日 2016年12月15日
Manual for V2403 Series (Windows)
7.1 MB
手册 英文 v1.0 2016年1月4日 2016年1月4日
QIG for V2403 Series
924.7 KB
QIG 英文 v1.0 2015年11月16日 2015年11月16日

可用型号 (9)

显示图片
moxa-v2403-c2-t-w7e1-image.jpg | MoxaV2403-C2-T-W7E1moxa-v2403-c2-t-w7e-image.jpg | MoxaV2403-C2-T-W7Emoxa-v2403-c2-t-lx-image.jpg | MoxaV2403-C2-T-LXmoxa-v2403-c2-t-image.jpg | MoxaV2403-C2-T
CPUCeleron 1047UECeleron 1047UECeleron 1047UECeleron 1047UE
内存(默认)8 GB4 GB4 GB4 GB
OS CFast (CTO)32 GB8 GB8 GB1 (Optional)
备用 CFast (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
SSD/HDD 存储盘(CTO)64 GB MLC1 (Optional)1 (Optional)1 (Optional)
USIM 插槽
天线接头
工作温度-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-v2403-c3-t-image.jpg | MoxaV2403-C3-Tmoxa-v2403-c7-t-image.jpg | MoxaV2403-C7-Tmoxa-v2403-c2-w-t-image.jpg | MoxaV2403-C2-W-Tmoxa-v2403-c3-w-t-image.jpg | MoxaV2403-C3-W-T
CPUi3-3217UEi7-3517UECeleron 1047UEi3-3217UE
内存(默认)4 GB4 GB4 GB4 GB
OS CFast (CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
备用 CFast (CTO)1 (Optional)1 (Optional)1 (Optional)-
SSD/HDD 存储盘(CTO)1 (Optional)1 (Optional)1 (Optional)1 (Optional)
USIM 插槽22
天线接头55
工作温度-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-v2403-c7-w-t-image.jpg | MoxaV2403-C7-W-T
CPUi7-3517UE
内存(默认)4 GB
OS CFast (CTO)1 (Optional)
备用 CFast (CTO)1 (Optional)
SSD/HDD 存储盘(CTO)1 (Optional)
USIM 插槽2
天线接头5
工作温度-40 to 70°C
添加到报价查看收藏夹
