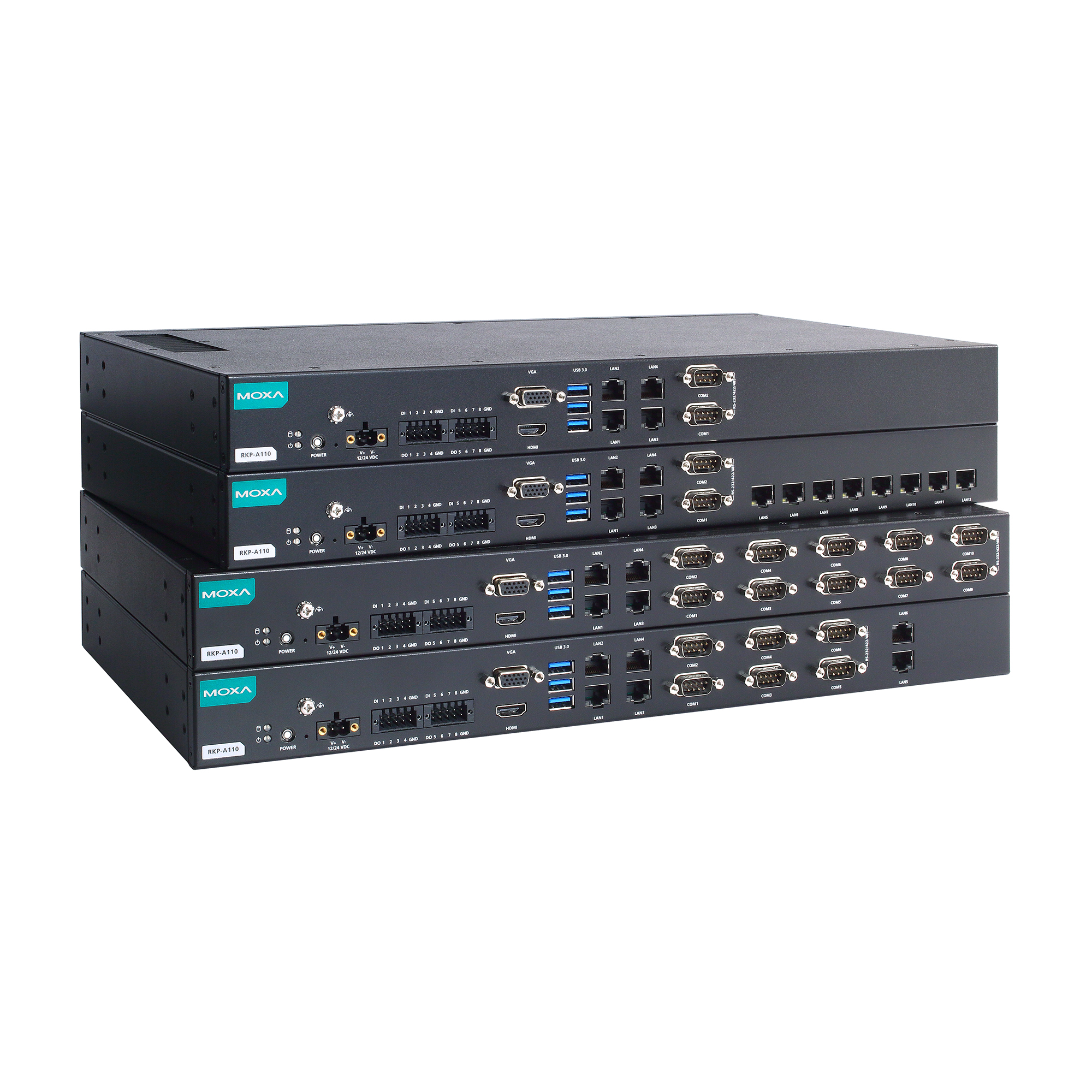

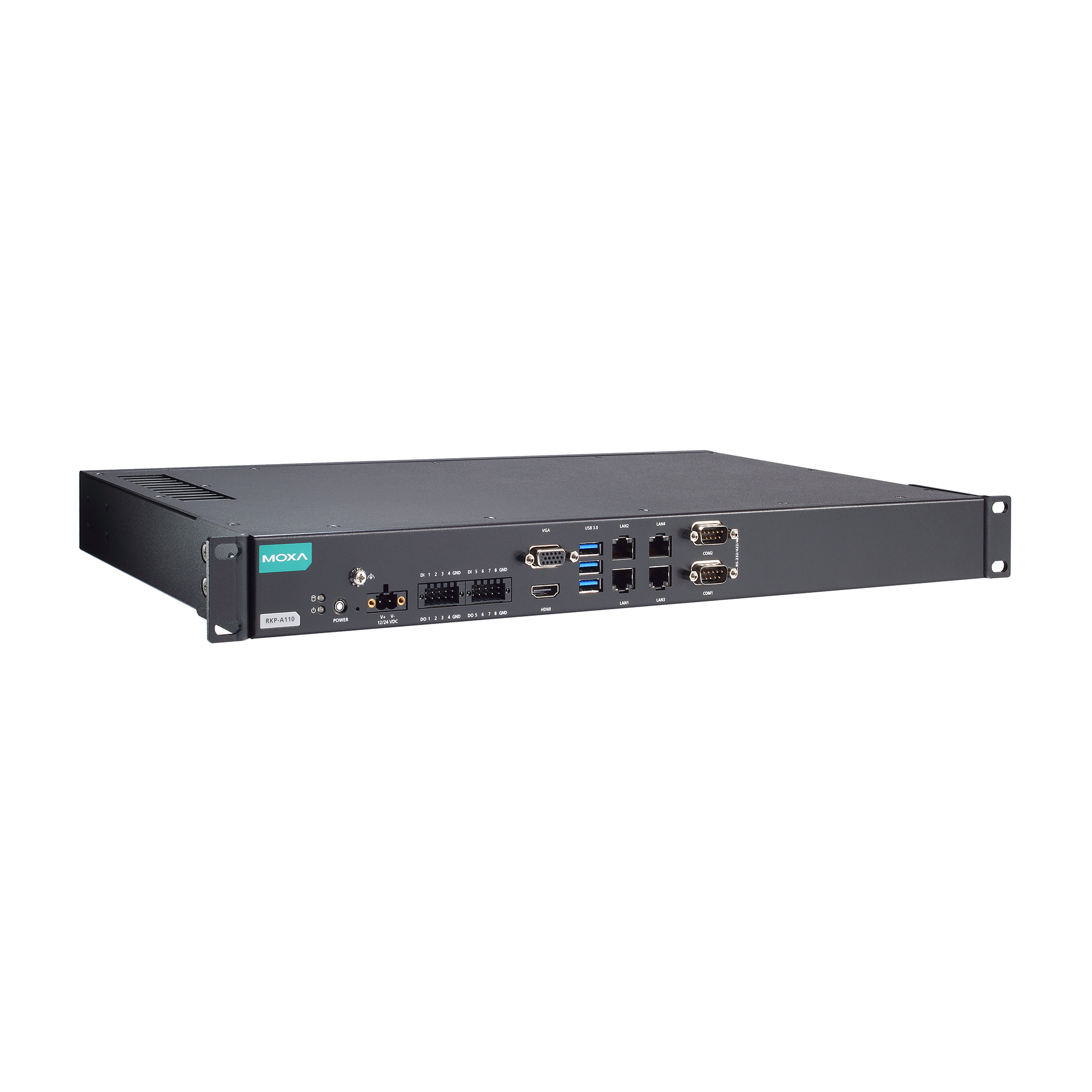

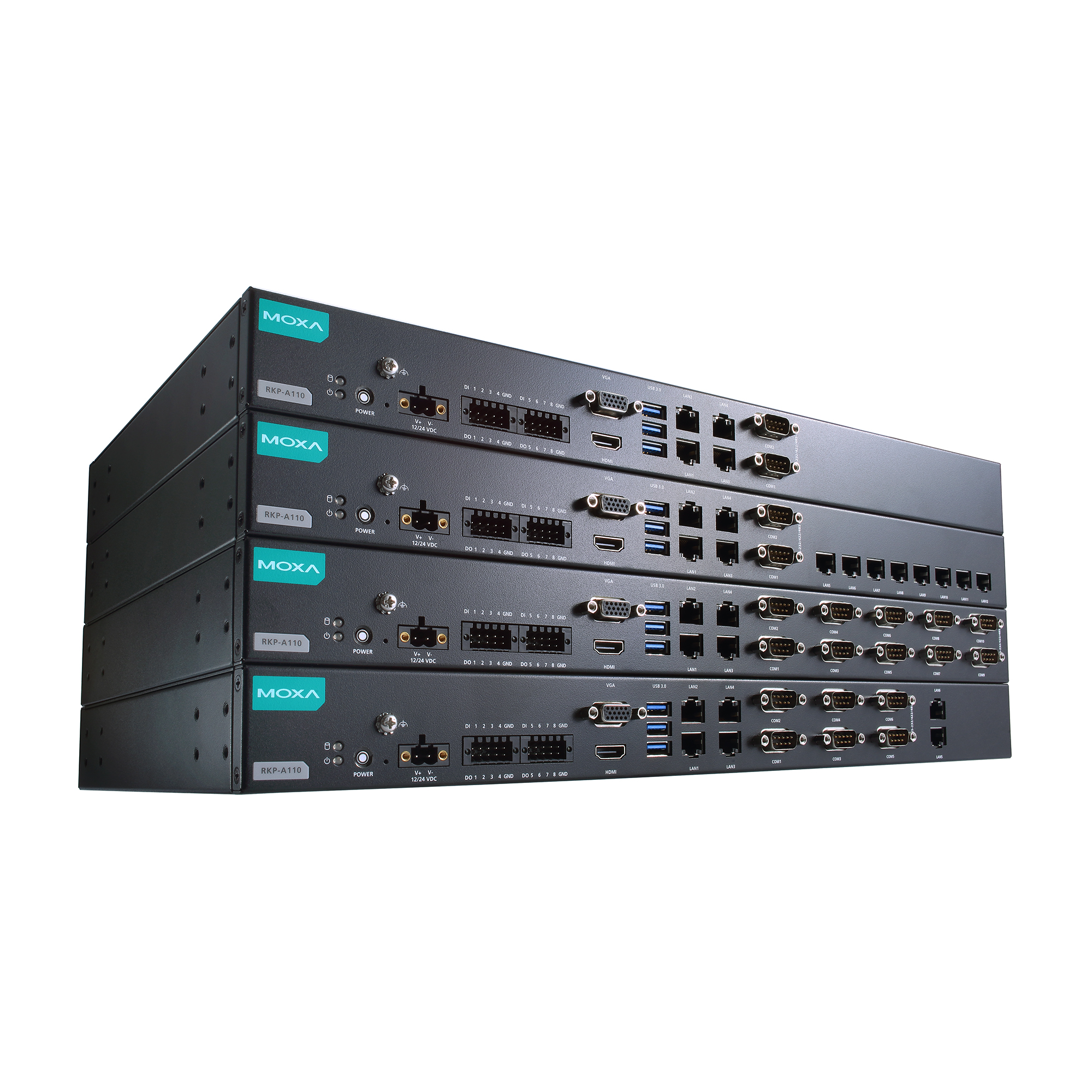

RKP-A110 系列1U 机架式计算机

RKP-A110 系列

1U 机架式计算机，采用 Elkhart Lake Intel Atom® X 系列处理器基础型号和多接口型号

moxa-rkp-a110-series-image-(1).jpg | Moxa

moxa-rkp-a110-series-image-1-(1).jpg | Moxa

moxa-rkp-a110-series-image-2-(1).jpg | Moxa

moxa-rkp-a110-series-image-3-(1).jpg | Moxa

moxa-rkp-a110-series-image-4-(1).jpg | Moxa

moxa-rkp-a110-series-image-5-(1).jpg | Moxa

moxa-rkp-a110-series-image-6-(1).jpg | Moxa

特点和优势

1U 机架式计算机，采用无风扇设计
Intel Atom® X 系列处理器
丰富的接口选项，最多支持 12 个LAN端口或者 10 个串口
适合大多数现场应用的标准外形
统一的前面板连接设计，方便访问接口
支持 -30 至 60°C 工作温度

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

RKP-A110 机架式计算机采用 Intel Atom® X 系列处理器。这些计算机配备了丰富的接口选项，其中包括多达 12 个千兆以太网端口、10 个软件可选的 RS-232/422/485 串口、8 个数字量输入和 8 个数字量输出。通信接口全部位于前面板上，便于工业应用的访问和扩展。两个手动旋转 2.5” SSD 存储驱动器和一个外部可更换的 RTC 电池设计实现了可靠、耐用、多功能且用户友好的计算平台。

RKP-A110 计算机设计为 1U 无风扇机架式计算机，工作温度范围为 -30 至 60°C，内置 TPM 2.0 模块，是极端操作环境下工业应用的安全、可靠的理想计算平台。

外观

前视图

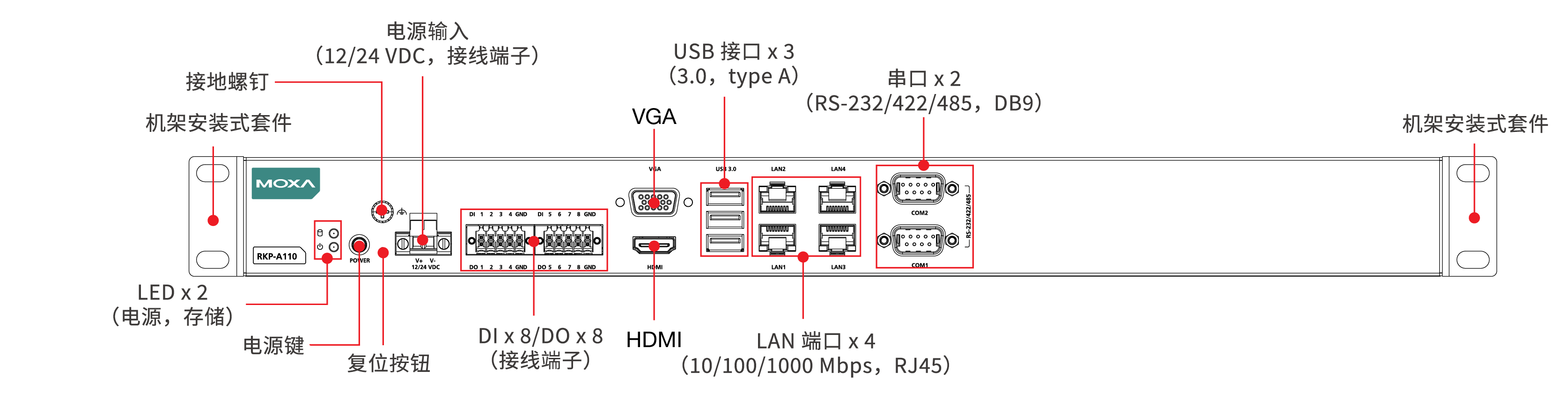

RKP-A110-E2-T/E4-T/E2-T-Win10/E4-T-Win10 型号

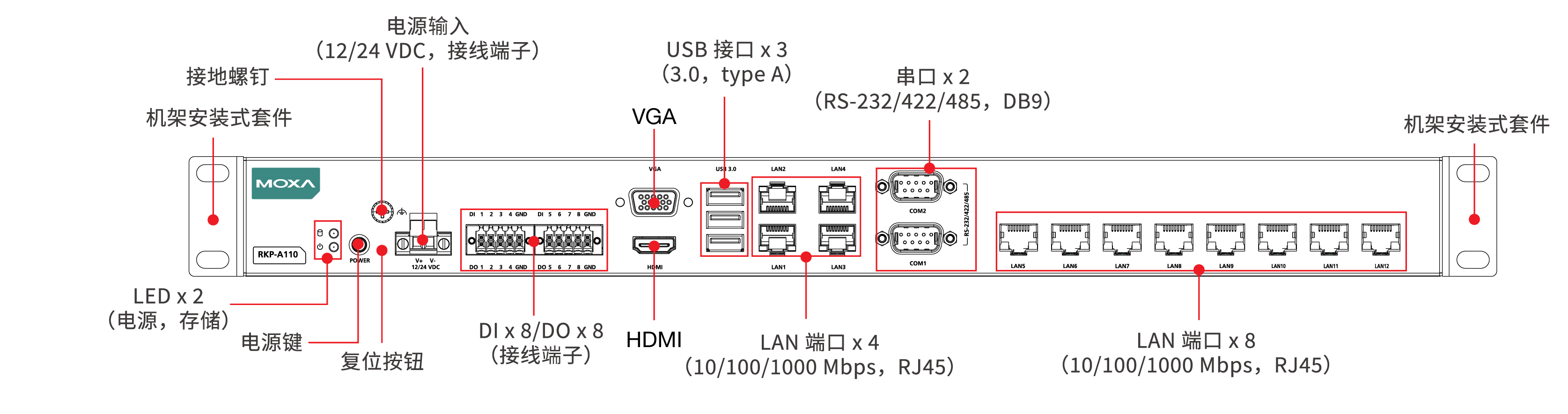

RKP-A110-E2-8L-T/A110-E4-8L-T 型号

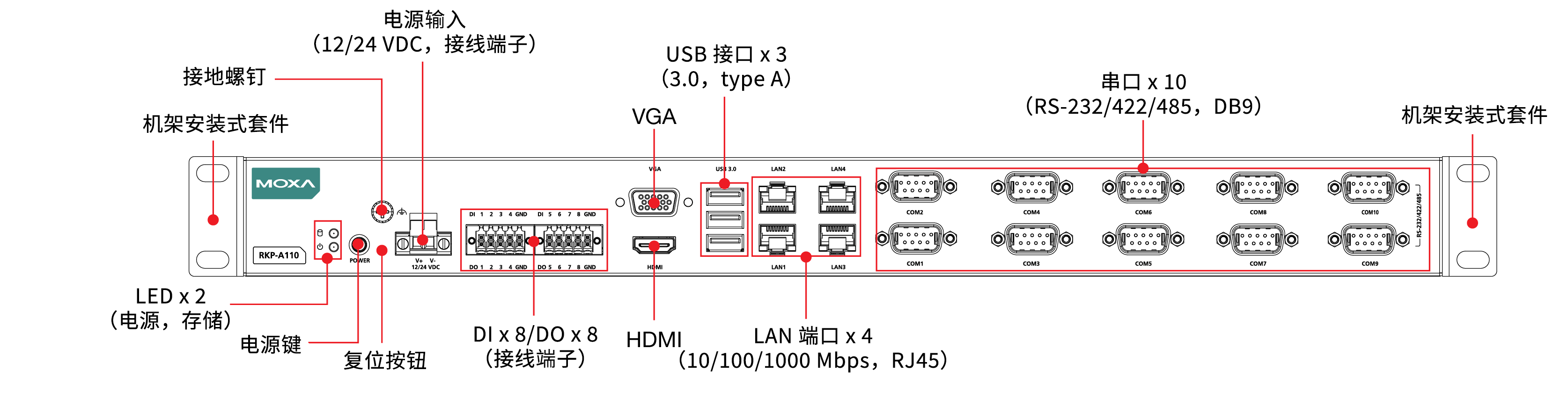

RKP-A110-E2-8C-T/A110-E4-8C-T 型号

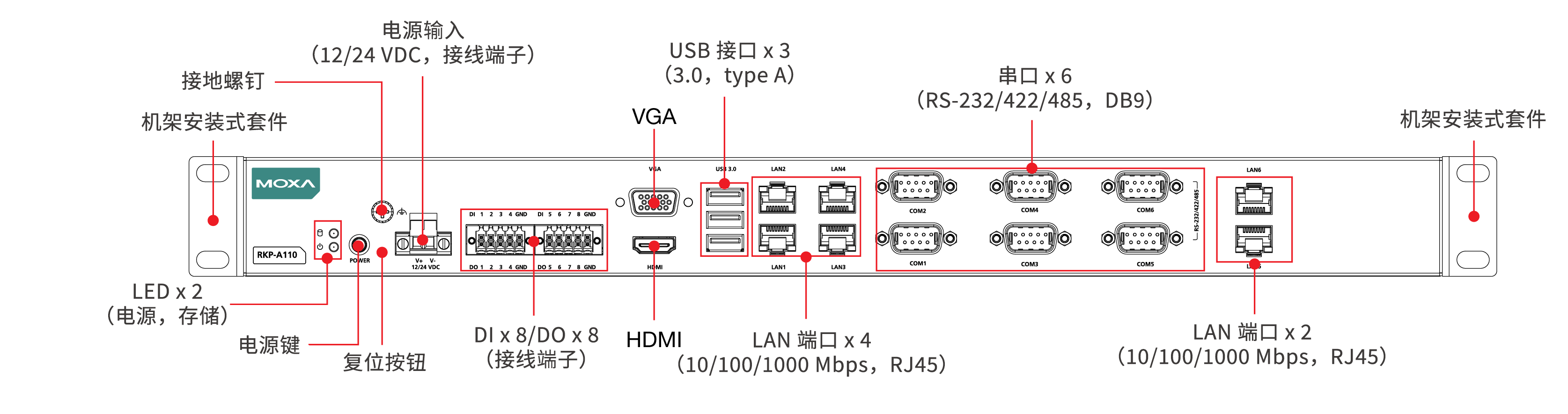

RKP-A110-E2-2L4C-T/E4-2L4C-T 型号

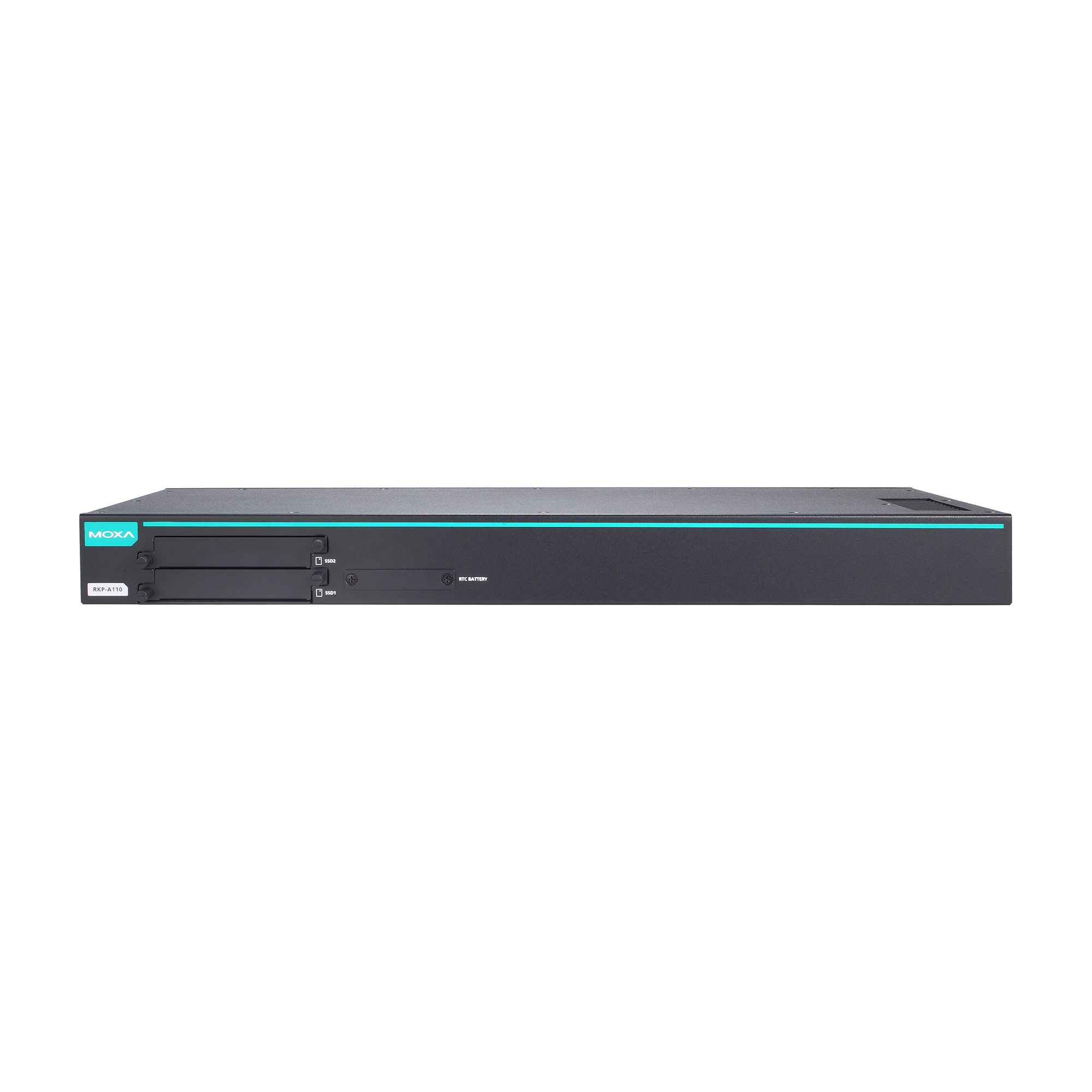

后视图

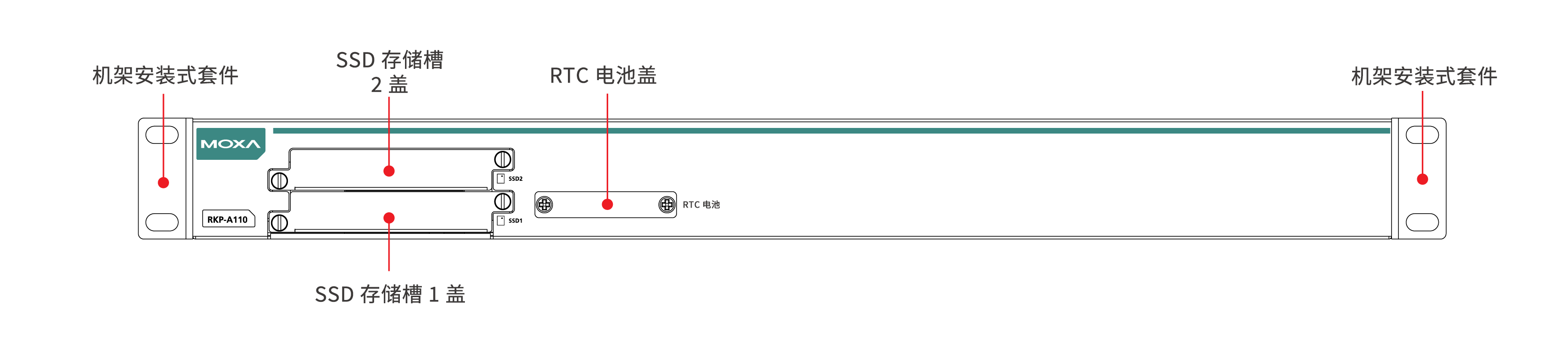

RKP-A110-E2-T/E4-T/E2-T-Win10/E4-T-Win10 型号

RKP-A110-E2-8L-T/A110-E4-8L-T 型号

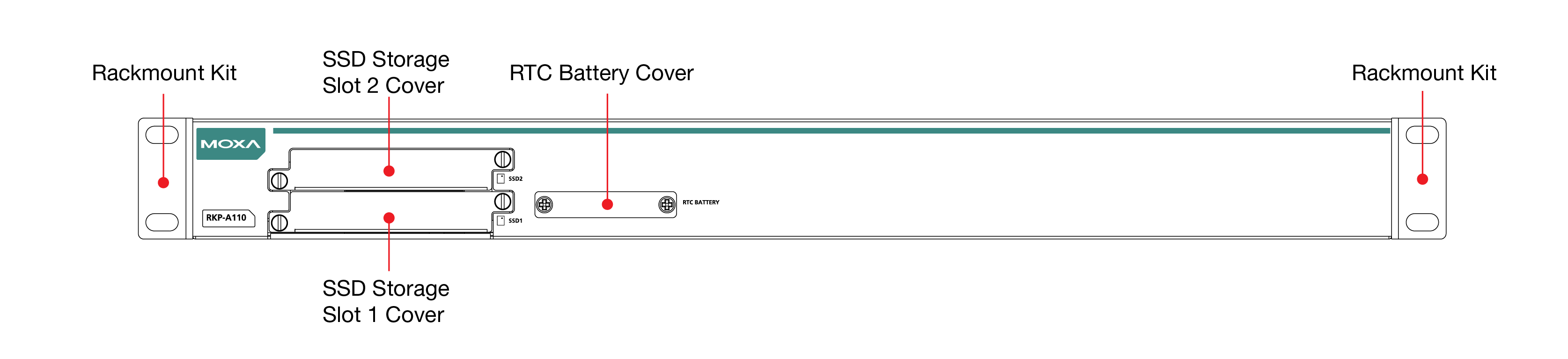

RKP-A110-E2-8C-T/A110-E4-8C-T 型号

RKP-A110-E2-2L4C-T/E4-2L4C-T 型号

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

CPU

RKP-A110-E2 型号：
Intel Atom® x6211E 处理器（双核，1.5M 缓存，1.30 Ghz）
RKP-A110-E4 型号：
Intel Atom® x6425E 处理器（四核，1.5M 缓存，2.00 GHz）
系统内存插槽

SODIMM DDR4 插槽 x 1，高达 32 GB（最大值）
系统内存预装

8 GB DDR4
存储卡槽

2.5 英寸 SSD 插槽 x 2（SATAIII 接口）
预装存储

RKP-A110-E2-T-Win10/E4-T-Win10：
64 GB SSD
支持的 OS

支持的 Windows 映像和驱动程序：
- Windows 10 IoT Enterprise LTSC 2021 64 位
- Windows 11 Professional 64 位

支持的 Linux 驱动程序：
Debian 11（内核 5.10）
- Ubuntu 22.04 LTS（内核 5.15）
- RHEL 9（内核 5.14）
图形控制器

Intel® UHD Graphics

以太网端口

RKP-A110-E2-8L-T/E4-8L-T 型号：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 12
RKP-A110-E2-2L4C-T/E4-2L4C-T 型号：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 6
RKP-A110-E2-T/E4-T/E2-8C-T/E4-8C-T/E2-T-Win10/E4-T-Win10 型号：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 4
串口

RKP-A110-E2-8C-T/E4-8C-T 型号：
RS-232/422/485 端口 x 10，软件可选
RKP-A110-E2-2L4C-T/4-2L4C-T 型号：
RS-232/422/485 端口 x 6，软件可选
RKP-A110-E2-T/E4-T/E2-8L-T/E4-8L-T/E2-T-Win10/E4-T-Win10 型号：
RS-232/422/485 端口 x 2，软件可选
USB 3.0

USB 3.0 接口 x 3，type A 接头
数字输入

DI x 8
数字输出

DO x 8
TPM

TPM v2.0
视频输出

HDMI 2.0b x 1，（type A 接头）
VGA x 1，15-pin D-sub 接头（母头）
按钮

复位按钮
电源键

电磁隔离保护

1.5 kV（内置）

波特率

50 bps 至 115.2 kbps
接头

DB9 公头
数据位

5、6、7、8
校验位

无、偶、奇、Space、Mark
停止位

1、1.5、2
流量控制

RTS/CTS、XON/XOFF

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w

Data+、Data-、GND
RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

接头

弹簧式 Euroblock 端子
传感器类型

干接点
干接点

逻辑 0：靠近 GND
逻辑 1：打开
电压

0 至 24 VDC

接头

弹簧式 Euroblock 端子
I/O 类型

Sink
额定电流

20 mA/通道
电压

0 至 24 VDC

系统

电源 x 1
存储 x 1
LAN

每个端口 2 个 (10/100/1000 Mbps)

输入电压

12/24 VDC
电源接头

螺丝紧固 Euroblock 端子
电源功耗

50 W

外壳

金属
IP 等级

IP20
尺寸

440 x 230 x 43.6 mm（17.32 x 9.06 x 1.72 英寸）
重量

RKP-A110-E2-8C-T/E4-8C-T/E2-2L4C-T/E4-2L4C-T 型号：
3,520 g (7.76 lb)
RKP-A110-E2-8L-T/E4-8L-T 型号：
3,510 g (7.74 lb)
RKP-A110-E2-T/E4-T/E2-T-Win10/E4-T-Win10 型号：
3,330 g (7.34 lb)
安装

机架安装（标准 1U）

工作温度

-30 至 60°C（-22 至 140°F）
存储温度

-40 至 75°C（-40 至 167°F）
相对湿度

5 至 95%（非冷凝）

EMC

EN 55032/35
EMI

CISPR 32，FCC Part 15B Class A
BSMI
EMS

IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：0.5 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：0.5 kV，信号：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF：1 A/m（50 至 60 Hz 时）
安全

UL 62368-1 (CB)
BSMI
冲击

IEC 60068-2-27
振动

IEC 60068-2-64
包装掉落试验

ISTA 1A
包装振动试验

ISTA 1A

绿色产品

RoHS、CRoHS、WEEE

时钟源

内置 RTC（实时时钟），带备用锂电池
自动重启触发器

内置 WDT（看门狗定时器）

时间

465,664 小时
标准

Telcordia (Bellcore)，GB

保修期限

3 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
Software Package for RKP-A110 Series (Windows 10 IoT Enterprise LTSC 2021 example code) 18.2 MB	软件包	ADD1951EBB74B0B4F3B3E5988210F0F85DD4E9ED1A02FE3D4BCEF7DEA96E393AAB9876D1B21E98A30F37A5D664825F88EA78FFE9D9E037D3669ED9811B9EDB2F SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2021	2023年12月5日 2023年12月5日发布说明
Utility for RKP-A110 Series (Windows 10 IoT Enterprise LTSC 2021) 4.4 MB	管理工具	C8DFFA7F2F2C64306DC79A9245F684DBD3DF1446DA8C46CA89A96FE16DE2A5C7AEC57417002C5E8A7B0E677F9A1614F45934FFE7D2207A41020ECCB896FCA090 SHA-512	v1.1	Windows 10 IoT Enterprise LTSC 2021	2023年12月5日 2023年12月5日发布说明
Software Package for RKP-A110 Series (Windows 11 Professional 2022 example code) 18.2 MB	软件包	ADD1951EBB74B0B4F3B3E5988210F0F85DD4E9ED1A02FE3D4BCEF7DEA96E393AAB9876D1B21E98A30F37A5D664825F88EA78FFE9D9E037D3669ED9811B9EDB2F SHA-512	v1.1	Windows 11 Professional 2022	2023年12月5日 2023年12月5日发布说明
Utility for RKP-A110 Series (Windows 11 Professional 2022) 4.4 MB	管理工具	C8DFFA7F2F2C64306DC79A9245F684DBD3DF1446DA8C46CA89A96FE16DE2A5C7AEC57417002C5E8A7B0E677F9A1614F45934FFE7D2207A41020ECCB896FCA090 SHA-512	v1.1	Windows 11 Professional 2022	2023年12月5日 2023年12月5日发布说明
DRP/BXP/RKP Series Computers (Linux drivers and SDK) 1.6 MB	软件包	07DE1267617B2EC09373D093E86CE7C0E95669AB68655D60DEFEF100B52D79DCA9F137490CEDBCE806E28C36C8B943035DEAD851DB7F7E9EFFDAF7AC14781F72 SHA-512	v1.0	Debian 11.x RHEL 9 Ubuntu 22.04	2023年10月6日 2023年10月6日发布说明

支持文件

名称	类型	语言	版本	发布日期
DRP/BXP/RKP Series Computers Windows 10 IoT Enterprise LTSC 2021 Manual 14.5 MB	手册	英文	v1.2	2024年3月1日 2024年3月1日
DRP/BXP/RKP Series Computers Windows 11 Professional 2022 Manual 9.4 MB	手册	英文	v1.1	2024年3月1日 2024年3月1日
Manual for RKP-A110 Series (hardware) 3.3 MB	手册	英文	v1.1	2024年2月21日 2024年2月21日
RKP Series Quick Installation Guide 1.6 MB	QIG	英文	v1.3	2024年2月1日 2024年2月1日
Declaration of Conformity for RKP-A110 Series 310.9 KB	声明书	英文	v1.0	2024年1月24日 2024年1月24日
RKP-A110 系列产品资料 4.8 MB	产品资料表	中文	v1.1	2023年11月9日 2023年11月9日
DRP/BXP/RKP Series Computers Linux Installation Manual 639.9 KB	手册	英文	v1.0	2023年11月1日 2023年11月1日

强悍可靠，超越期待--新一代 x86 工业计算机

可用型号 (10)

显示图片

	比较 RKP-A110-E2-T	比较 RKP-A110-E2-T-Win10	比较 RKP-A110-E2-8L-T	比较 RKP-A110-E2-8C-T
CPU	Intel Atom® x6211E	Intel Atom® x6211E	Intel Atom® x6211E	Intel Atom® x6211E
RAM	8 GB	8 GB	8 GB	8 GB
存储卡槽	2 x 2.5” SSD	2 x 2.5” SSD	2 x 2.5” SSD	2 x 2.5” SSD
OS 预装	–	Win 10 LTSC (64 GB SSD)	–	–
LAN/串口	4/2	4/2	12/2	4/10
USB 3.0	3	3	3	3
DI/DO	8 x DI 8 x DO	8 x DI 8 x DO	8 x DI 8 x DO	8 x DI 8 x DO
视频输出	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI
电源输入	12/24 VDC	12/24 VDC	12/24 VDC	12/24 VDC
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 RKP-A110-E2-2L4C-T	比较 RKP-A110-E4-T	比较 RKP-A110-E4-T-Win10	比较 RKP-A110-E4-8L-T
CPU	Intel Atom® x6211E	Intel Atom® x6425E	Intel Atom® x6425E	Intel Atom® x6425E
RAM	8 GB	8 GB	8 GB	8 GB
存储卡槽	2 x 2.5” SSD	2 x 2.5” SSD	2 x 2.5” SSD	2 x 2.5” SSD
OS 预装	–	–	Win 10 LTSC (64 GB SSD)	–
LAN/串口	6/6	4/2	4/2	12/2
USB 3.0	3	3	3	3
DI/DO	8 x DI 8 x DO	8 x DI 8 x DO	8 x DI 8 x DO	8 x DI 8 x DO
视频输出	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI
电源输入	12/24 VDC	12/24 VDC	12/24 VDC	12/24 VDC
	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹	添加到报价查看收藏夹

	比较 RKP-A110-E4-8C-T	比较 RKP-A110-E4-2L4C-T
CPU	Intel Atom® x6425E	Intel Atom® x6425E
RAM	8 GB	8 GB
存储卡槽	2 x 2.5” SSD	2 x 2.5” SSD
OS 预装	–	–
LAN/串口	4/10	6/6
USB 3.0	3	3
DI/DO	8 x DI 8 x DO	8 x DI 8 x DO
视频输出	1 x VGA 1 x HDMI	1 x VGA 1 x HDMI
电源输入	12/24 VDC	12/24 VDC
	添加到报价查看收藏夹	添加到报价查看收藏夹
