MC-7200-MP-T 系列

x86 无风扇宽温工业计算机

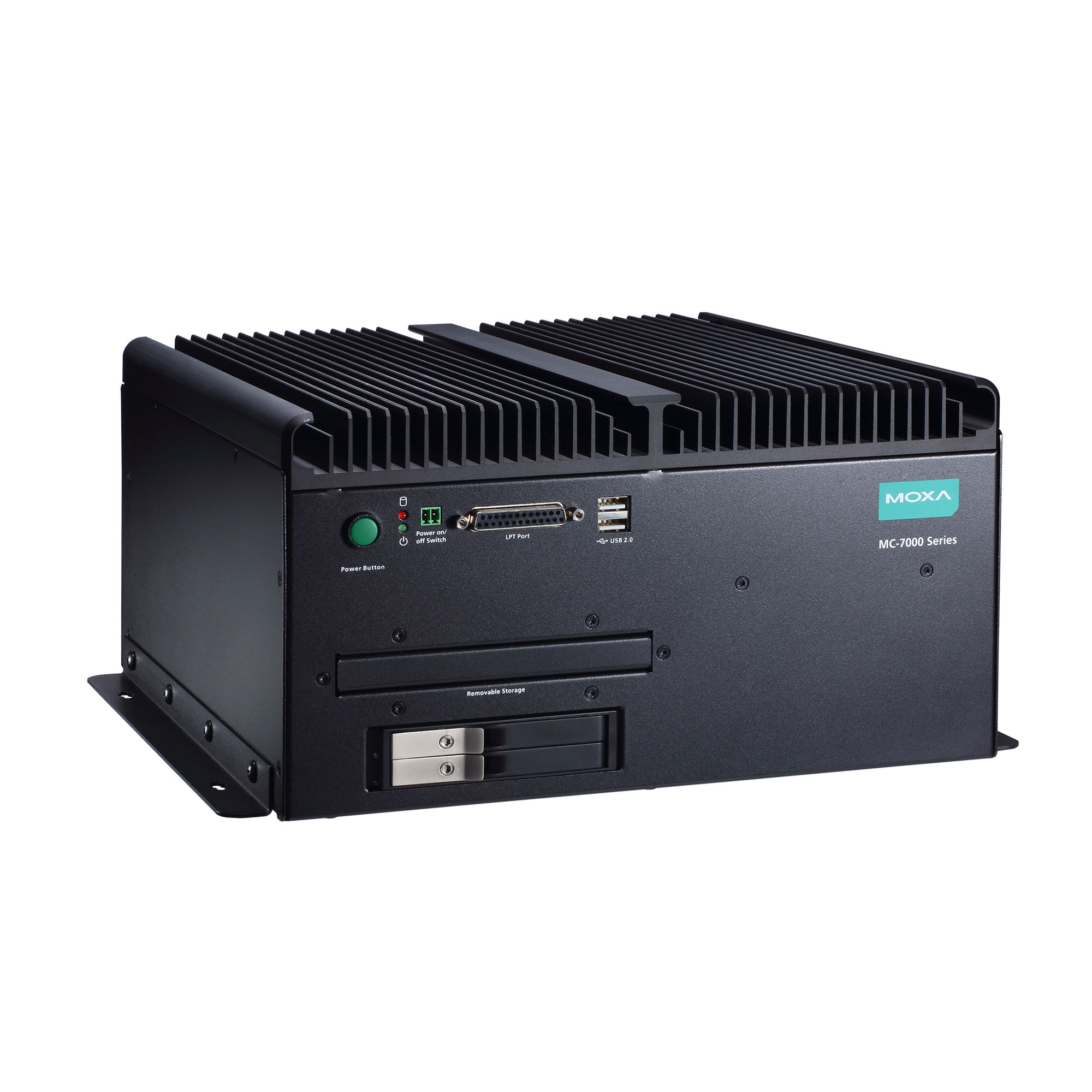

moxa-mc-7200-mp-t-series-image-1-(1).jpg | Moxa

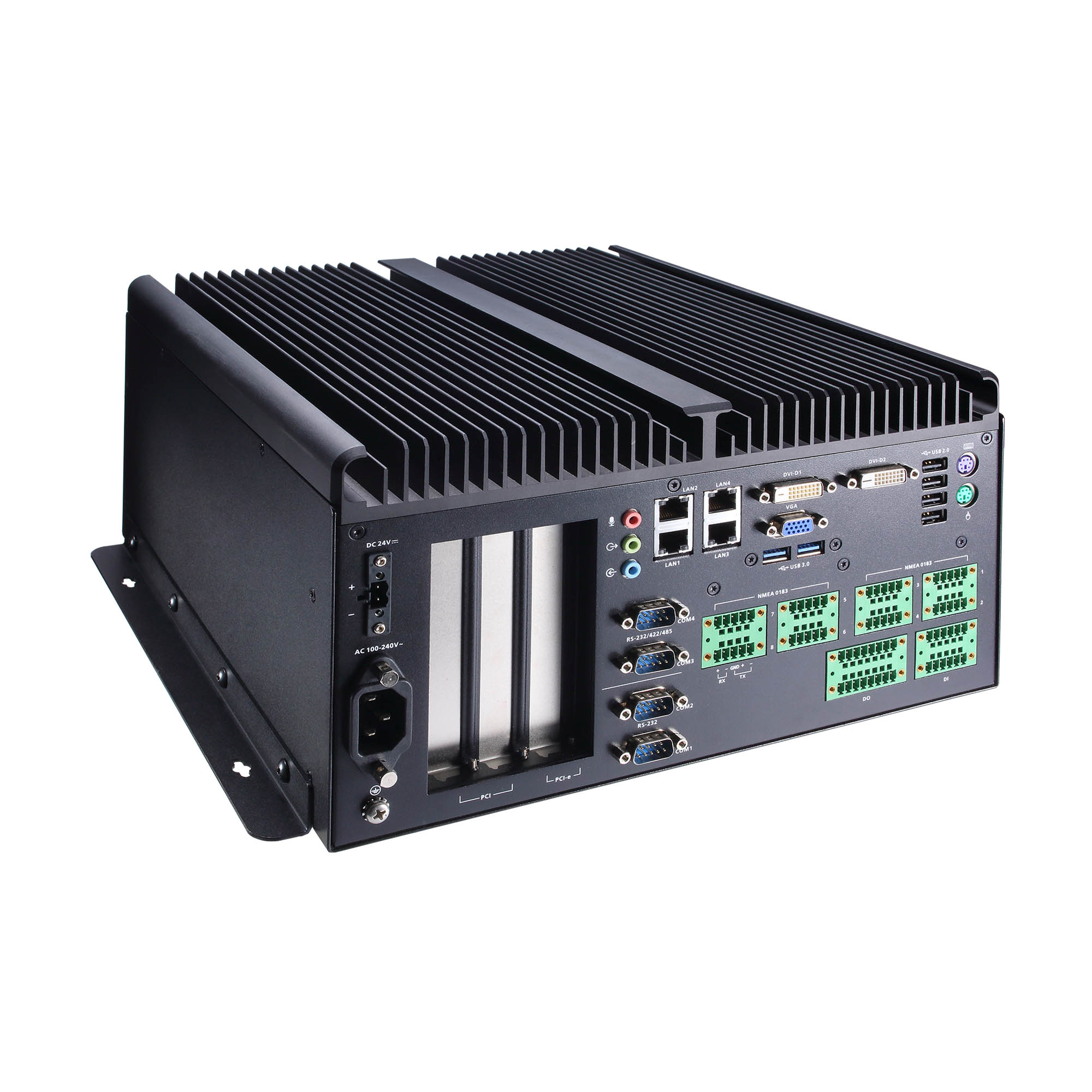

moxa-mc-7200-mp-t-series-image-2-(1).jpg | Moxa

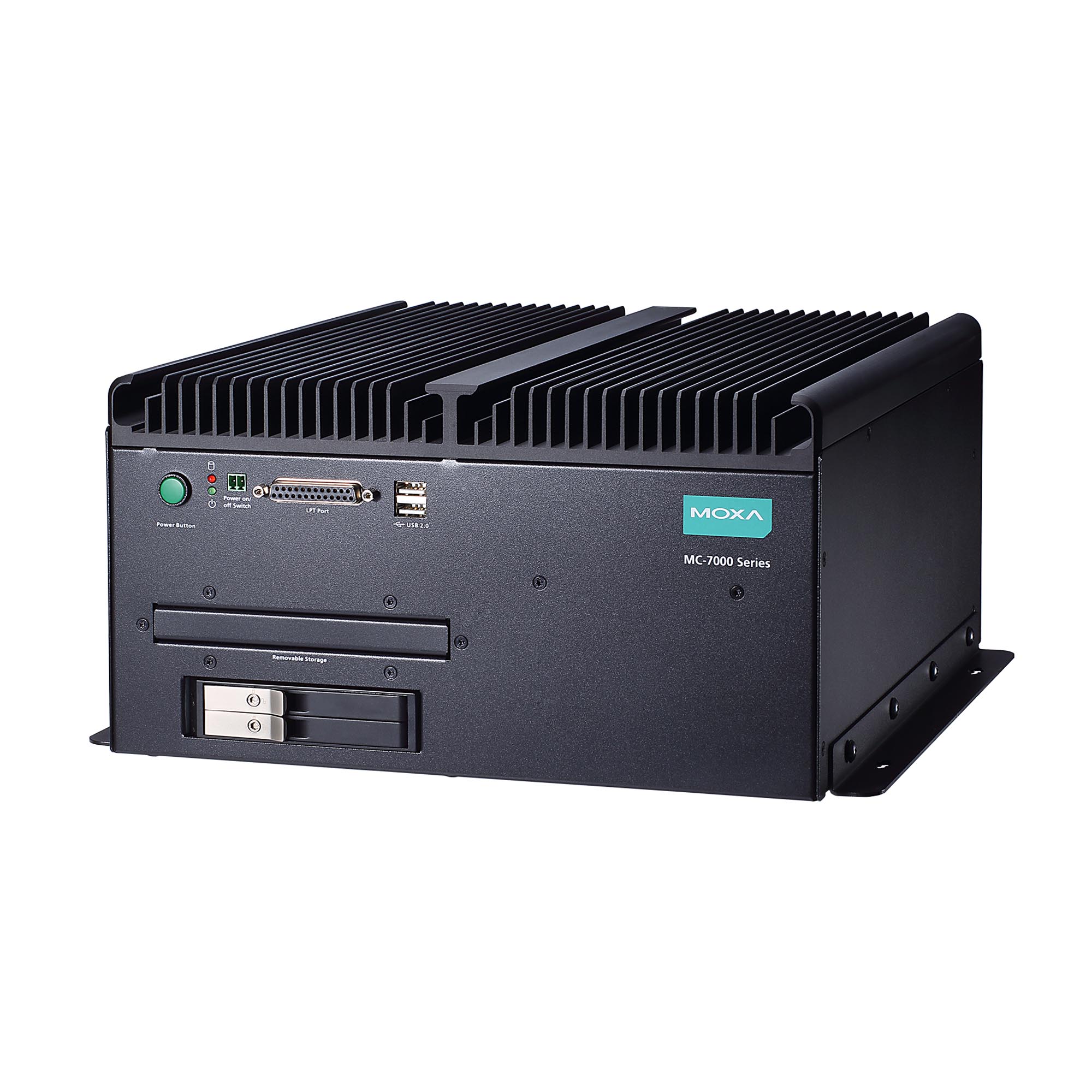

moxa-mc-7200-mp-t-series-image-3-(1).jpg | Moxa

特点和优势

  • Intel® Core™ 处理器:i7 3555LE、i3 3120ME 或 Celeron 1047UE
  • 无风扇设计
  • 全海事 I/O 设计
  • PCI/PCIe 插槽
  • 3 个独立显示器输出 (DVI-D x 2 + VGA x1)
  • 2 个 USB 3.0 和 6 个 USB 2.0 端口
  • 2 个 SATA 插槽,更多存储空间
  • 双电源输入:100 至 240 VAC 和 24 VDC
  • 支持 -40 至 70°C 工作温度
  • 支持 Moxa Proactive Monitoring 软件

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

MC-7200-MP-T 海事计算机搭载 Intel® Core™ i7 3555LE 处理器,并提供全方位的 I/O 连接,包括 8 个NMEA 0183 端口、4 个串口、4 个千兆以太网端口、6 个 USB 2.0 和 3 个 SuperSpeed USB 3.0 端口。MC-7200-MP-T 的设计提供出色的 PC 性能,为海事应用带来全新的灵活性和控制性能。

MC-7200-MP-T 海事计算机以高质量和耐久性为设计理念,坚固的外壳具有 1G 抗振能力,即使在严苛环境下也可提供可靠的平台。此外,该计算机体积紧凑、无风扇和低电源功耗特性,提供了最佳散热解决方案,并简化了海事舰桥系统的安装。另外,用户可使用 PCIe (x16) 插槽和 2 个通用 PCI 插槽来轻松安装各种适配器,其中包括雷达图形采集卡、PROFIBUS 卡和 VGA 图形卡,可完全满足海事网络需求。

用户可以轻松安装 Windows XP Embedded、Windows XP Professional 或 Windows 7,为系统开发和应用部署提供灵活且友好的环境。

MC-7200-MP-T 支持 Moxa Proactive Monitoring,这款软件是不占空间、易于使用的小封装实用工具,用户可用于监测不同的系统参数。用户只需单击用户界面中的参数对应图标,即可查看当下的关键参数值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时,会触发继电器和 SNMP trap 自动发出可视和/或音频警报,操作员可以轻松通过提前设置的预测性维护任务来避免系统宕机。



外观

前视图

后视图



  • CPU

    Intel® Celeron® 处理器 1047UE(2M 缓存,1.40 GHz)
    Intel® Core™ i3-3120ME 处理器(3M 缓存,2.40 GHz)
    Intel® Core™ i7-3555LE 处理器(4M 缓存,高达 3.20 GHz)

  • 系统芯片组

    Mobile Intel® QM77 Express 芯片组

  • 图形控制器

    Intel® HD Graphics 4000(集成显卡)

  • 系统内存预装

    4 GB DDR3/DDR3L

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 2

  • 支持的 OS

    Windows Embedded Standard 7 (WS7P) 64 位
    Windows 10 Embedded IOT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IOT Ent 2016 LTSB Value EPKEA

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 2

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 4

  • 串口

    RS-232 端口 x 2(DB9 公头)
    RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 6,type A 接头

  • USB 3.0

    USB 3.0 接口 x 2,type A 接头

  • 音频输入/输出

    线路输入 x 1,线路输出 x 1,麦克风 x 1,3.5 mm 插口

  • 数字输入

    DI x 8

  • 数字输出

    DO x 8

  • 扩展插槽

    PCIe x16 插槽 x 1
    PCI 插槽 x 2

  • LPT 端口

    1,25-pin D-sub

  • PS/2

    键盘 PS/2 x 1,鼠标 PS/2 x 1

  • 视频输出

    DVI-D x 2,29-pin DVI-D 接头(母头)
    VGA x 1,15-pin D-sub 接头(母头)

  • NMEA 端口

    NMEA 0183 端口 x 8(接线端子)

  • 接头

    螺丝紧固 Euroblock 端子

  • 干接点

    开:GND 短路
    关:断路

  • I/O 模式

    DI

  • 接头

    螺丝紧固 Euroblock 端子

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC

  • 触点阻抗

    50 mΩ(最大)

  • 初始绝缘电阻

    1,000 MΩ(最小)@ 500 VDC

  • 机械寿命

    100,000,000 次操作

  • 最小允许负载

    20 A @ 30 VDC

  • 系统

    电源 x 1
    存储 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    DB9 公头

  • 数据位

    5、6、7、8

  • 流量控制

    用于 RS-485 的 ADDC®(数据流向自动控制),RTS/CTS,XON/XOFF

  • 隔离保护

    N/A

  • 校验位

    无、偶、奇、Space、Mark

  • NMEA 接口

    串口标准:
    NMEA 0183:RS-422
    波特率:4800 bps
    数据位:8
    握手:无
    光隔离保护:3 kV
    校验位:无
    串口标准:NMEA 0183v2
    停止位:1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    100 至 240 VAC,24 VDC

  • 电源接头

    接线端子
    (用于直流电源输入)

  • 功耗(最大)

    120 W

  • 自动重启触发器

    内置 WDT(看门狗定时器)

  • 外壳

    金属

  • 尺寸(有挂耳)

    320 x 340 x 160 mm(12.6 x 13.39 x 6.3 英寸)

  • 重量

    9,215 g (20.32 lb)

  • 安装

    壁挂式

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -50 至 80°C(-58 至 176°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • 海事

    CCS,DNV-GL,IEC 60945

  • 射频

    FCC

  • 安全

    UL 60950-1

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for MC-7200-MP-T Series
574.8 MB
驱动程序 v1.0
  • Windows 10
2019年4月26日 2019年4月26日
Driver for MC-7200-MP-T Series (Windows 7 Embedded)
507.6 MB
驱动程序 v1.0
  • Windows 7
2015年4月19日 2015年4月19日
Software Package for MC-7200-MP-T Series (Example for Windows 7)
458.4 KB
软件包 v1.0
  • Windows 7
2015年4月19日 2015年4月19日
Utility for MC-7200-MP-T Series (SerialInterface for Windows 7)
265.1 KB
管理工具 v1.0
  • Windows 7
2015年4月19日 2015年4月19日

支持文件

名称 类型 语言 版本 发布日期
Compatibility Guide for MC-7200-MP-T Series
583.2 KB
兼容性指南 英文 v2.4 2019年2月19日 2019年2月19日
MC-7200-MP-T 系列产品资料表
2.4 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
Manual for MC-7200-MP-T Series
9.3 MB
手册 英文 v2.0 2017年3月20日 2017年3月20日
QIG for MC-7200-MP-T Series
1.7 MB
QIG 英文 v1.0 2015年2月10日 2015年2月10日

可用型号 (3)

显示图片
moxa-mc-7210-mp-t-image.jpg | MoxaMC-7210-MP-Tmoxa-mc-7230-mp-t-image.jpg | MoxaMC-7230-MP-Tmoxa-mc-7270-mp-t-image.jpg | MoxaMC-7270-MP-T
CPUCeleron 1047UEi3-3120MEi7-3555LE
RAM4 GB4 GB4 GB
存储2 x SSD tray2 x SSD tray2 x SSD tray
LAN444
串口444
USB 2.0/3.06/26/26/2
DI/DO8/88/88/8
NMEA 0183888
视频输出1 x VGA, 2 x DVI-D1 x VGA, 2 x DVI-D1 x VGA, 2 x DVI-D
