DA-820 系列

3U 19 英寸 IEC 61850 本地 PRP/HSR 计算机,配备 Intel® Celeron®、Core™ i3 或 i7 CPU

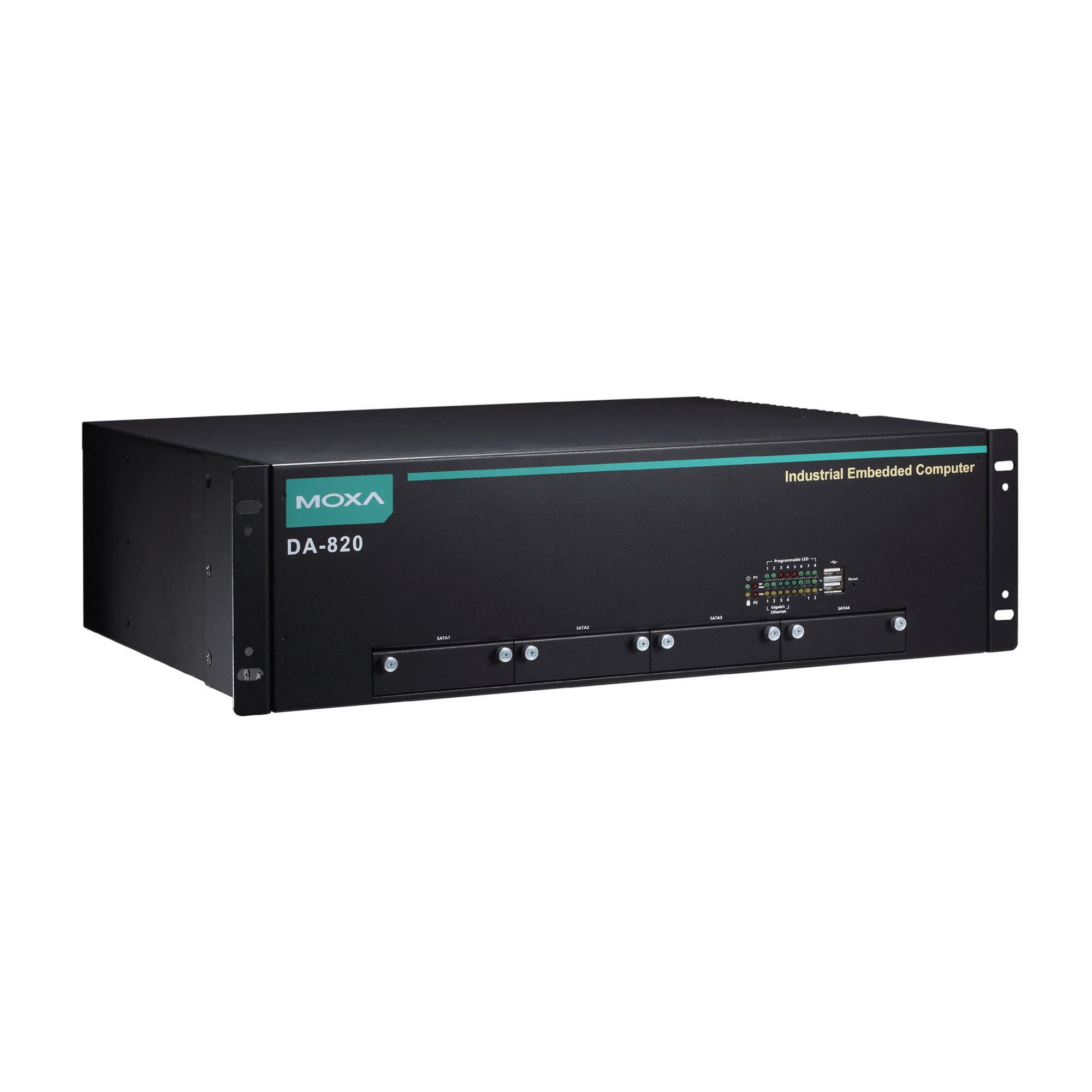

moxa-da-820-series-image-1-(1).jpg | Moxa
moxa-da-820-series-image-2-(1).jpg | Moxa

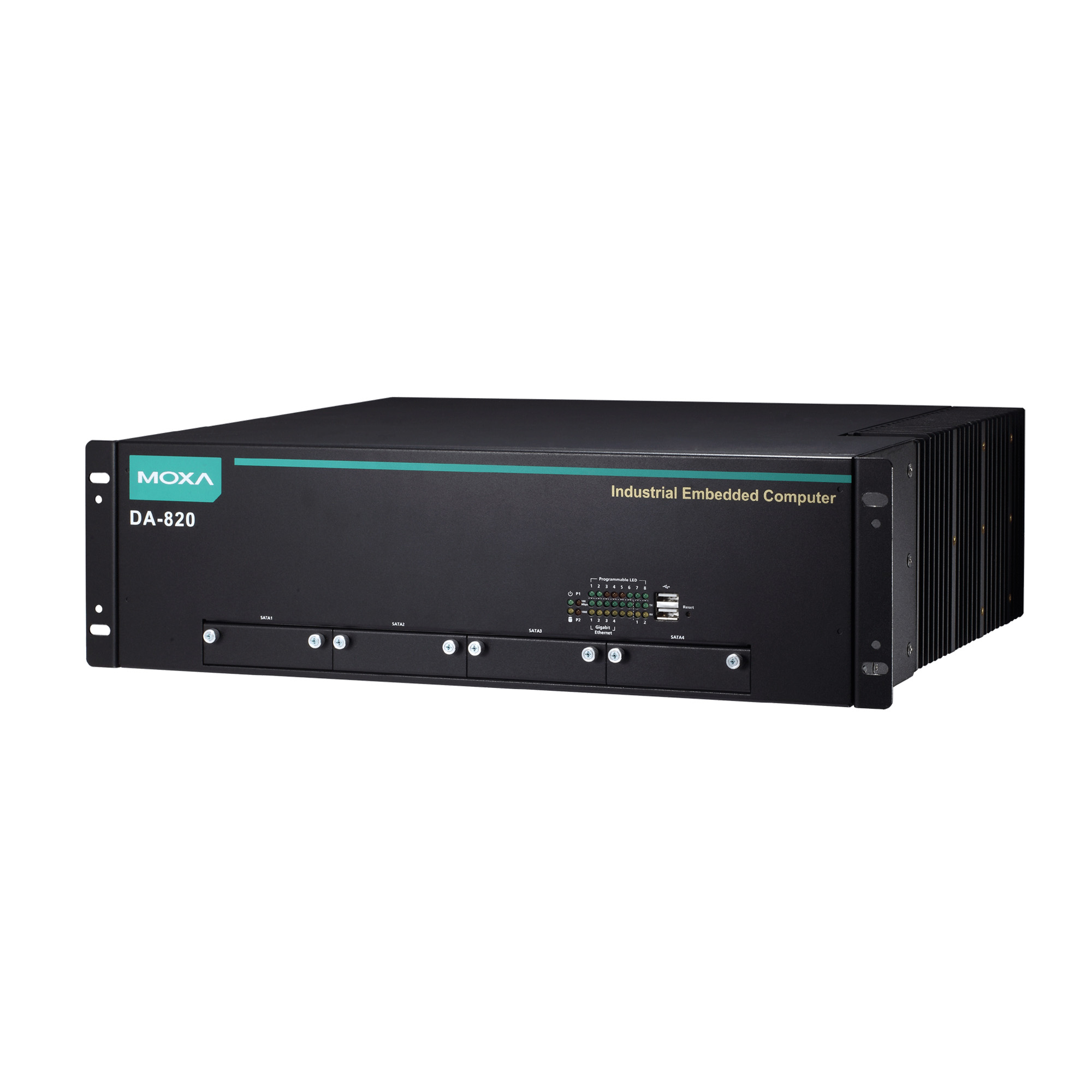

moxa-da-820-series-image-3-(1).jpg | Moxa
moxa-da-820-series-image-4-(1).jpg | Moxa

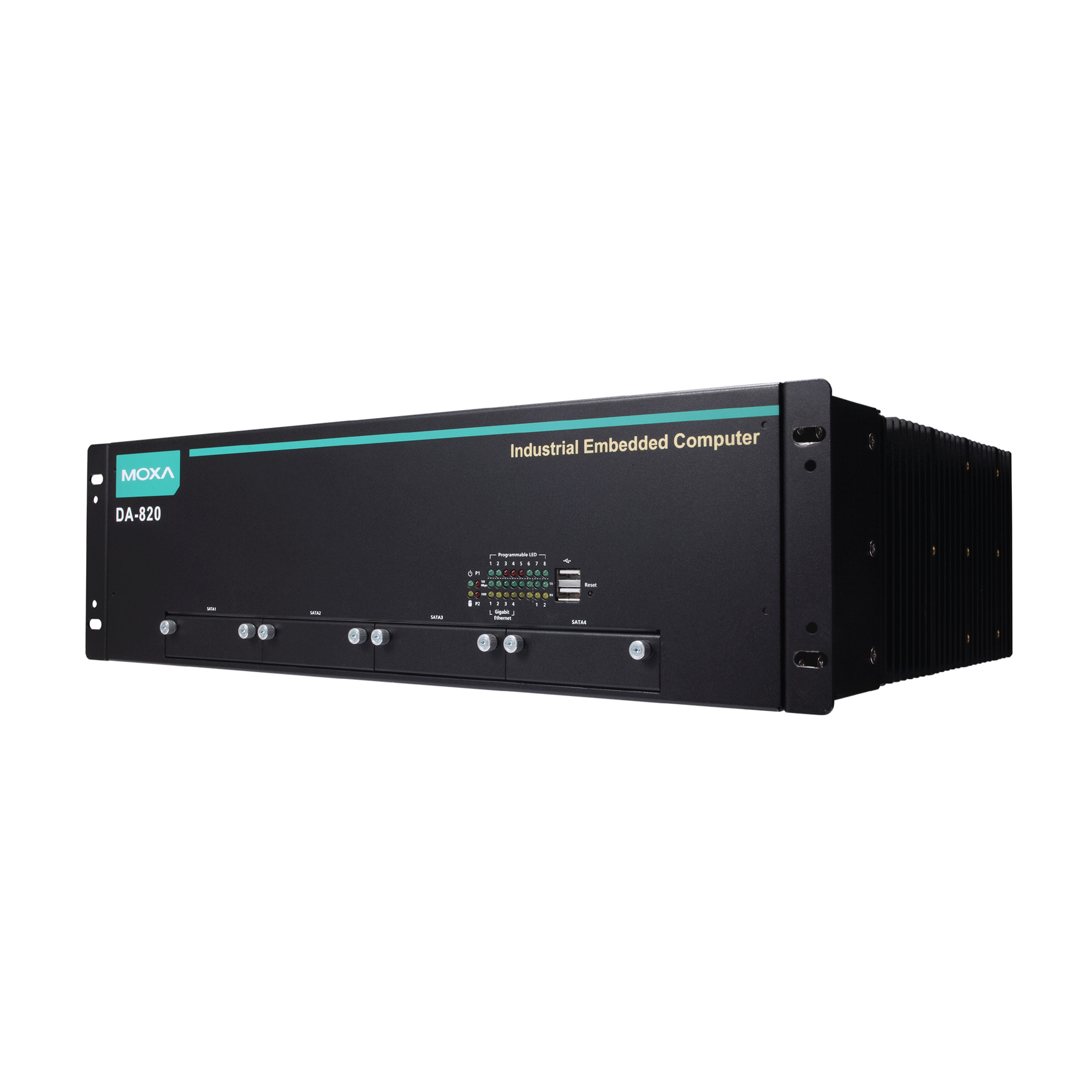

moxa-da-820-series-image-5-(1).jpg | Moxa
moxa-da-820-series-image-6-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准,适用于变电站自动化系统
  • Intel® Core™ Celeron、i3、i7 CPU 和 QM77 芯片组
  • 1 个 CFast 插槽用于 OS,4 个 SATA III 提供存储拓展(支持 Intel® RST RAID 0/1/5/10)
  • 6 个 USB 2.0 端口,可连接高速周边设备
  • 3 个 PCIe x1 插槽和 2 个 PCI 插槽,用于扩展模块
  • 1 个 PCIe x16 插槽,用于附加视频卡
  • 高度可靠的设计,支持双电源输入和 PRP/HSR 技术(提供 PRP/HSR 扩展模块)
  • 搭载 TPM 模块,可增强网络安全性

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-820 搭载 Intel® Celeron™/Intel® Core™ i3、i7 CPU 和 QM77 芯片组,支持标准 x86 OS,并配备 2 个 VGA 端口,6 个 USB 端口,4 个千兆以太网端口和 2 个三合一 RS-232/422/485 串口。DA-820 配备 4 个 SATA 硬盘接口,支持 RAID 0/1/5/10 功能。DA-820 专为要求精确的时间同步并符合 IEC 61850-3 标准的变电站应用而设计。其灵活的设计,使 DA-820 适用于本地 SCADA、环境监测、视频监控、协议转换以及 PRP/HSR 冗余应用。此外,DA-820 的网络安全功能使其成为安全网络通信应用的理想解决方案。

DA-820 也支持 IEC 60255 标准,提供智能变电站继电器保护功能。IEC 60255 是测量继电器和保护设备最广泛使用的标准之一,而符合此标准意味着 DA-820 能够可靠地与智能电子设备 (IED) 无缝配合,成为稳固型变电站自动化系统的一部分。

外壳采用标准 3U 高度的 19 英寸机架式和强固型设计。强固的机架式设计提供了工业应用环境所需的高强度保护功能。

Smart Recovery(智能恢复)功能

DA-820 的 Smart Recovery 功能协助计算机轻松排除系统软件故障,大幅度缩短宕机时间。特定垂直市场的工程师可能不具备足够的计算机知识,无法了解如何解决操作系统的问题。Moxa Smart Recovery™ 是一种自动化 BIOS 级软件恢复系统,允许工程师对操作系统进行自动恢复,尽量缩短宕机时间。

主动监测功能

Moxa Proactive Monitoring 是一个小封装、不占资源空间和简单操作的实用工具,帮助用户检测不同的系统参数。用户只需单击用户界面中的参数对应图标,即可查看当下的关键参数值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时,会触发继电器和 SNMP trap 自动发出可视和/或音频警报,操作员通过提前设置的预测性维护任务即可轻松避免宕机。



外观

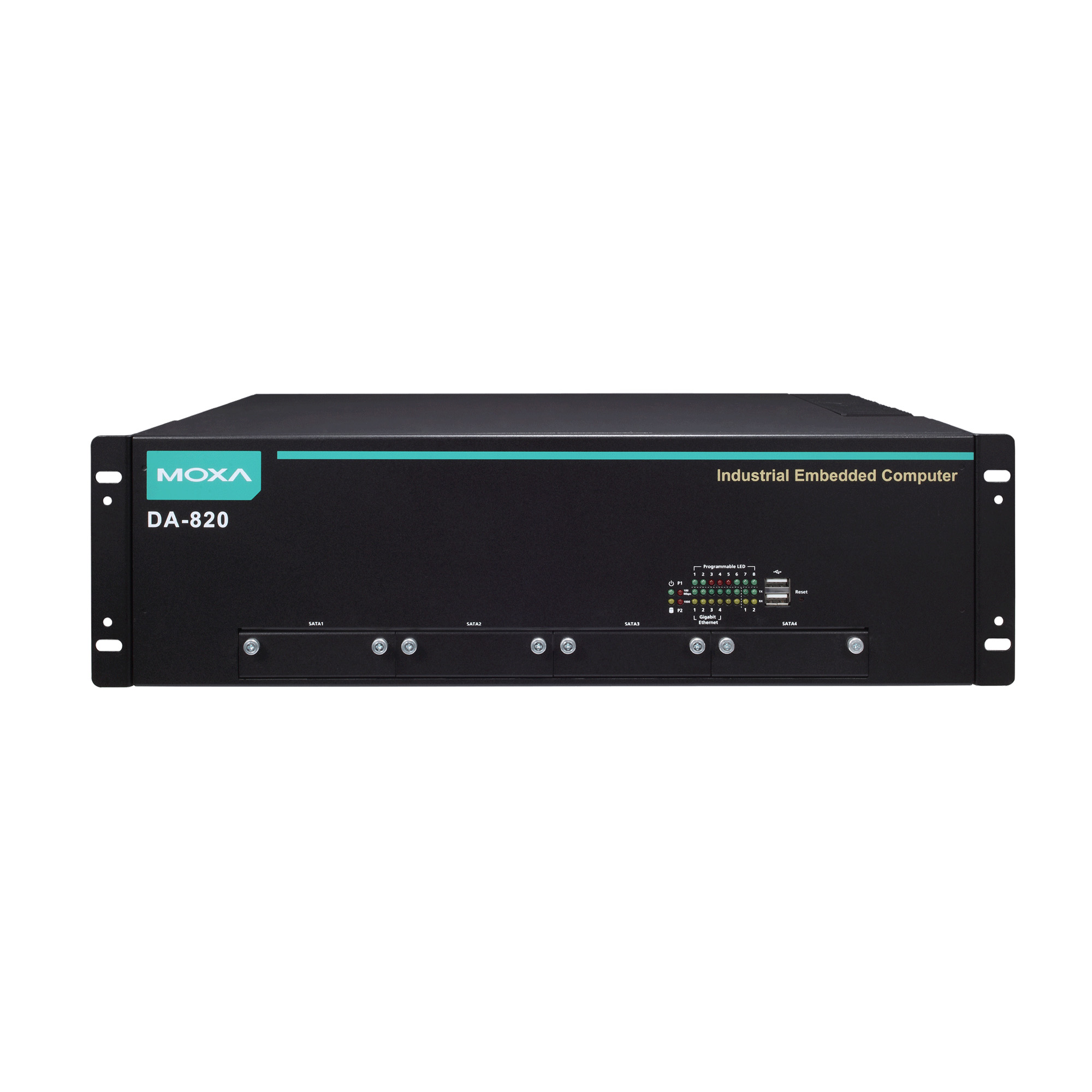

前视图

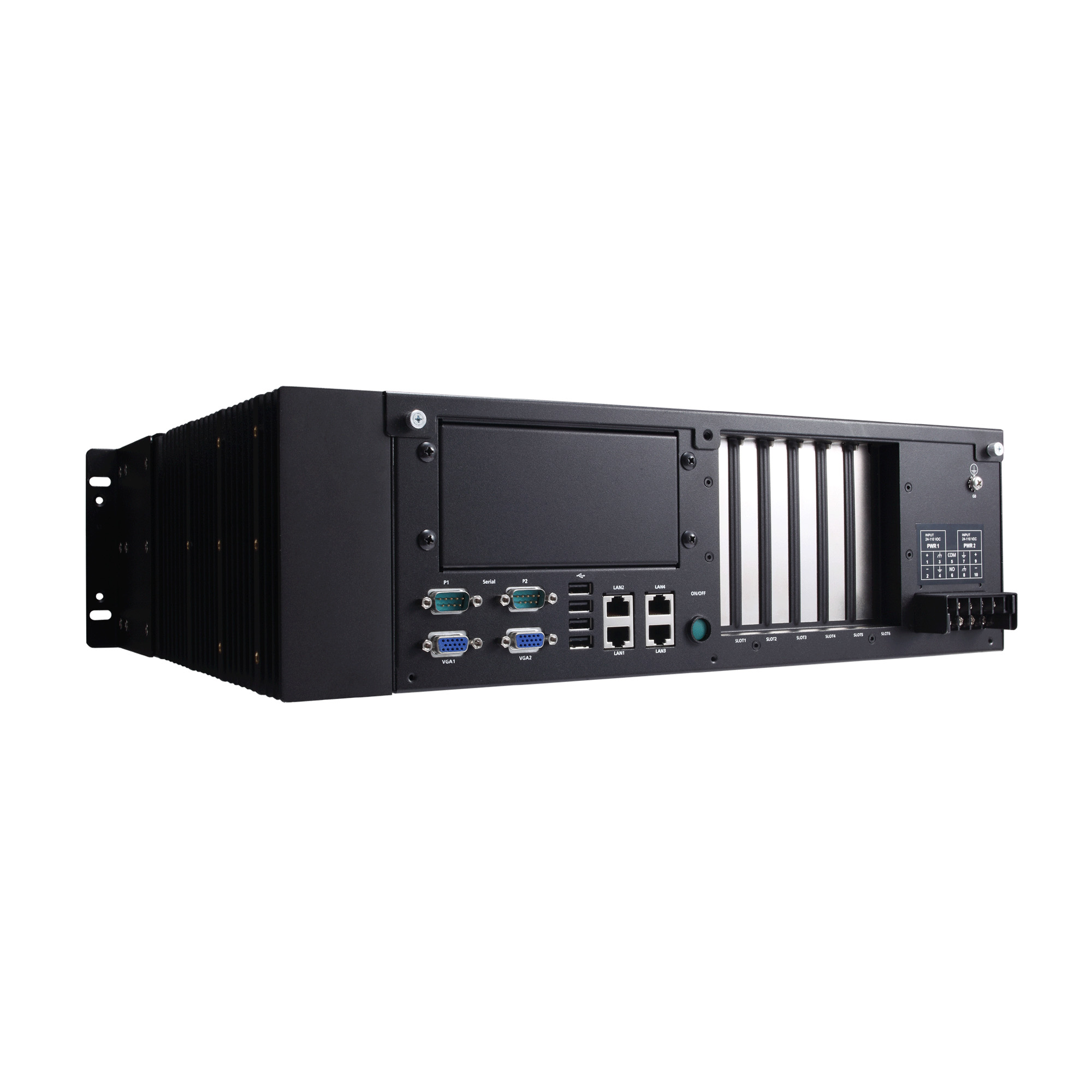

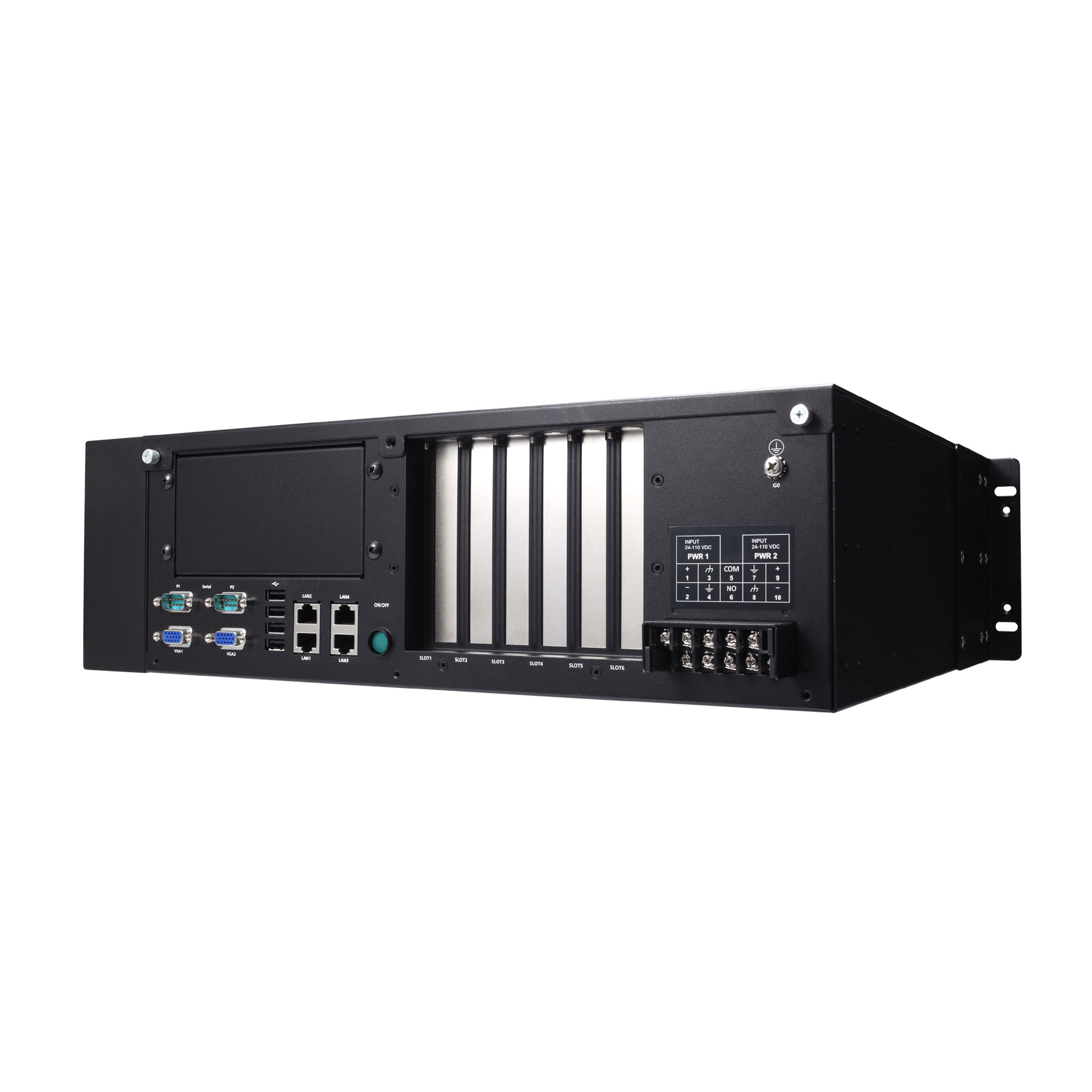

后视图







  • CPU

    DA-820-C1 系列:Intel® Celeron® 处理器 1047UE(2M 缓存,1.40 GHz)
    DA-820-C3 系列:Intel® Core™ i3-3217UE 处理器(3M 缓存,1.6 GHz)
    DA-820-C7 系列:Intel® Core™ i7-3555LE 处理器(4M 缓存,高达 3.20 GHz)
    DA-820-C8 系列:Intel® Core™ i7-3612QE 处理器(6M 缓存,高达 3.10 GHz)

  • 系统芯片组

    Mobile Intel® QM77 Express 芯片组

  • 图形控制器

    Intel® HD Graphics 4000(集成显卡)

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 2

  • DRAM

    最大容量 16 GB(204-pin SODIMM x 2,每个支持无缓冲 ECC DDR3 内存 @ 1333 和 1600 MT/s,每个模块最大 8 GB)

  • 支持的 OS

    适用于嵌入式系统的 Windows 7 Pro
    Windows Embedded Standard 7 (WS7P) 64 位
    Linux Debian 7
    注意:由 CTOS 提供的 OS

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 4
    CFast 插槽 x 1

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 4

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 6,type A 接头

  • 扩展插槽

    PCIe x1 插槽 x 3
    PCIe x16 插槽 x 1
    PCI 插槽 x 2

  • 视频输入

    VGA x 2,15-pin D-sub 接头(母头)

  • 系统

    电源 x 1
    存储 x 1
    可编程 x 8

  • LAN

    每个端口 8 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    DB9 公头

  • ESD

    8 kV(4 级)

  • 隔离保护

    2 kV

  • 串口标准

    RS-232/422/485

  • 浪涌保护

    2 kV

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 电源键

    复位按钮(前面板)
    开/关(后面板)

  • 电源功耗

    60 W(最大)

  • 外壳

    金属

  • 尺寸(无挂耳)

    361 x 440 x 133 mm(14.23 x 17.32 x 5.24 英寸)

  • 重量

    14,000 g (31.11 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    标准型号:-40 至 60°C(-40 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-11 DIP
    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8:20 A/m

  • 变电站

    IEC 61850-3,IEEE 1613

  • 保护继电器

    IEC 60255

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27,IEC 60870-2-2,IEC 61850-3 版本 1.0

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    DA-820-C1-SP-HV-T:193,537 小时
    DA-820-C1-DP-HV-T:222,207 小时
    DA-820-C1-SP-LV-T:283,281 小时
    DA-820-C1-DP-LV-T:288,116 小时
    DA-820-C3-SP-HV-T:193,537 小时
    DA-820-C3-DP-HV-T:222,207 小时
    DA-820-C3-SP-LV-T:283,281 小时
    DA-820-C3-DP-LV-T:288,116 小时
    DA-820-C7-SP-HV-T:191,570 小时
    DA-820-C7-DP-HV-T:219,618 小时
    DA-820-C7-SP-LV-T:240,015 小时
    DA-820-C7-DP-LV-T:285,508 小时
    DA-820-C8-SP-HV:172,182 小时
    DA-820-C8-DP-HV:194,509 小时
    DA-820-C8-SP-LV:240,015 小时
    DA-820-C8-DP-LV:285,508 小时

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Library for DA-820 Series (Windows 7 Example)
459.9 KB
资源库 v1.0
  • Windows Embedded Standard 7
2015年1月29日 2015年1月29日
Utility for DA-820 Series
10.5 MB
管理工具 v1.0
  • Windows Embedded Standard 7
2015年1月22日 2015年1月22日
Utility for DA-820 Series (DEB_KEY for Linux)
52.8 KB
管理工具 v1.0
  • Debian 7.x
2015年1月22日 2015年1月22日
Utility for DA-820 Series (mx-usb-power for Windows 7)
4.6 KB
管理工具 v1.0
  • Debian 7.x
2015年1月22日 2015年1月22日
Utility for DA-820 Series (mxSerialInterface for Windows 7)
266.0 KB
管理工具 v1.0
  • Windows Embedded Standard 7
2015年1月22日 2015年1月22日
Utility for DA-820 Series (mxSynMap for Windows 7)
7.9 MB
管理工具 v1.0
  • Windows Embedded Standard 7
2015年1月22日 2015年1月22日
Utility for DA-820 Series (Proactive Monitoring for Windows 7)
14.7 MB
管理工具 v1.0
  • Windows Embedded Standard 7
2015年1月22日 2015年1月22日
Driver for DA-820 Series (Peripheral for Linux)
651.6 KB
驱动程序 v1.0
  • Debian 7.x
2015年1月22日 2015年1月22日
Driver for DA-820 Series (Linux)
318.5 KB
驱动程序 v1.0
  • Debian 7.x
2015年1月22日 2015年1月22日
Driver for DA-820 Series (Peripheral for Windows 10 Server 2016)
312.2 MB
驱动程序 v1.2
  • Windows 10 Enterprise LTSB
2015年1月22日 2015年1月22日
Driver for DA-820 Series (Peripheral for Windows 8.1 Server 2012 R2)
268.2 MB
驱动程序 v1.1
  • Windows Server 2008
2015年1月22日 2015年1月22日
Driver for DA-820 Series (Windows Server 2012 R2)
313.4 MB
驱动程序 v1.0
  • Windows Server 2008
2015年1月22日 2015年1月22日
Driver for DA-820 Series (VMware ESXI V5.5)
21.7 MB
驱动程序 v1.0
  • Linux 3.x
2015年1月22日 2015年1月22日
Driver for DA-820 Series (Windows 7 Embedded)
370.5 MB
驱动程序 v1.0
  • Windows Embedded Standard 7
2015年1月22日 2015年1月22日
Driver for DA-820 Series (DA-IRIGB Expansion Module)
130.1 KB
驱动程序 v1.1
  • Debian 7.x
2015年1月22日 2015年1月22日
Firmware for DA-820 Series (Src for Linux)
120.2 KB
固件 v1.0
  • Debian 7.x
2015年1月21日 2015年1月21日
Firmware for DA-820 Series (Linux)
302.1 MB
固件 v1.0
  • Debian 7.x
2015年1月21日 2015年1月21日
Library for DA-820 Series (setuartmode Example)
2.8 KB
资源库 v1.0
  • Windows Embedded Standard 7
  • Windows Server 2008 R2
2015年1月21日 2015年1月21日 发布说明
Library for DA-820 Series (usb-power example)
2.6 KB
资源库 v1.0
  • Windows Embedded Standard 7
2015年1月21日 2015年1月21日
Library for DA-820 Series (DA-IRIGB Example for Linux)
29.0 KB
资源库 v1.2
  • Debian 7.x
2015年1月21日 2015年1月21日

支持文件

名称 类型 语言 版本 发布日期
DA-820 系列产品资料表
1.9 MB
产品资料表 中文 v1.3 2019年12月17日 2019年12月17日
Manual for DA-820 Series (hardware)
14.2 MB
手册 英文 v2.1 2019年8月13日 2019年8月13日
Compatibility Guide for DA-820 Series
648.3 KB
兼容性指南 英文 v2.3 2019年2月19日 2019年2月19日
QIG for DA-820 Series
2.4 MB
QIG 英文 v2.0 2018年1月10日 2018年1月10日
Manual for DA-820 Series (Linux)
2.5 MB
手册 英文 v1.0 2014年12月28日 2014年12月28日
Manual for DA-820 Series (Windows)
6.0 MB
手册 英文 v1.0 2014年10月16日 2014年10月16日
