DA-682A-UART 系列扩展模块

带 RS-232/422/485 和 RS-232/485 串口的扩展模块

moxa-da-682a-uart-series-expansion-modules-image-1-(1).jpg | Moxa
moxa-da-682a-uart-series-expansion-modules-image-2-(1).jpg | Moxa
moxa-da-682a-uart-series-expansion-modules-image-3-(1).jpg | Moxa

特点和优势

  • 8 端口 RS-232/422/485 串口模块,带 DB9 接头
  • 8 端口 RS-422/485 隔离串口模块,带接线端子接头
  • 8 端口 RS-232/422/485 隔离串口模块,带 DB9 或接线端子接头
  • 8 端口 RS-232/422/485 隔离串口模块,带 DB9 或接线端子接头,EMC 4 级

联系销售人员

介绍

DA-682A-UART 系列扩展模块包括 8 个带 DB9 或接线端子接头的 RS-232/422/485 端口模块,以及 8 个带接线端子接头的 RS-422/485 端口模块。有些模块还提供 2 kV 数字隔离,完全符合工业串口通信应用的大量需求。



外观

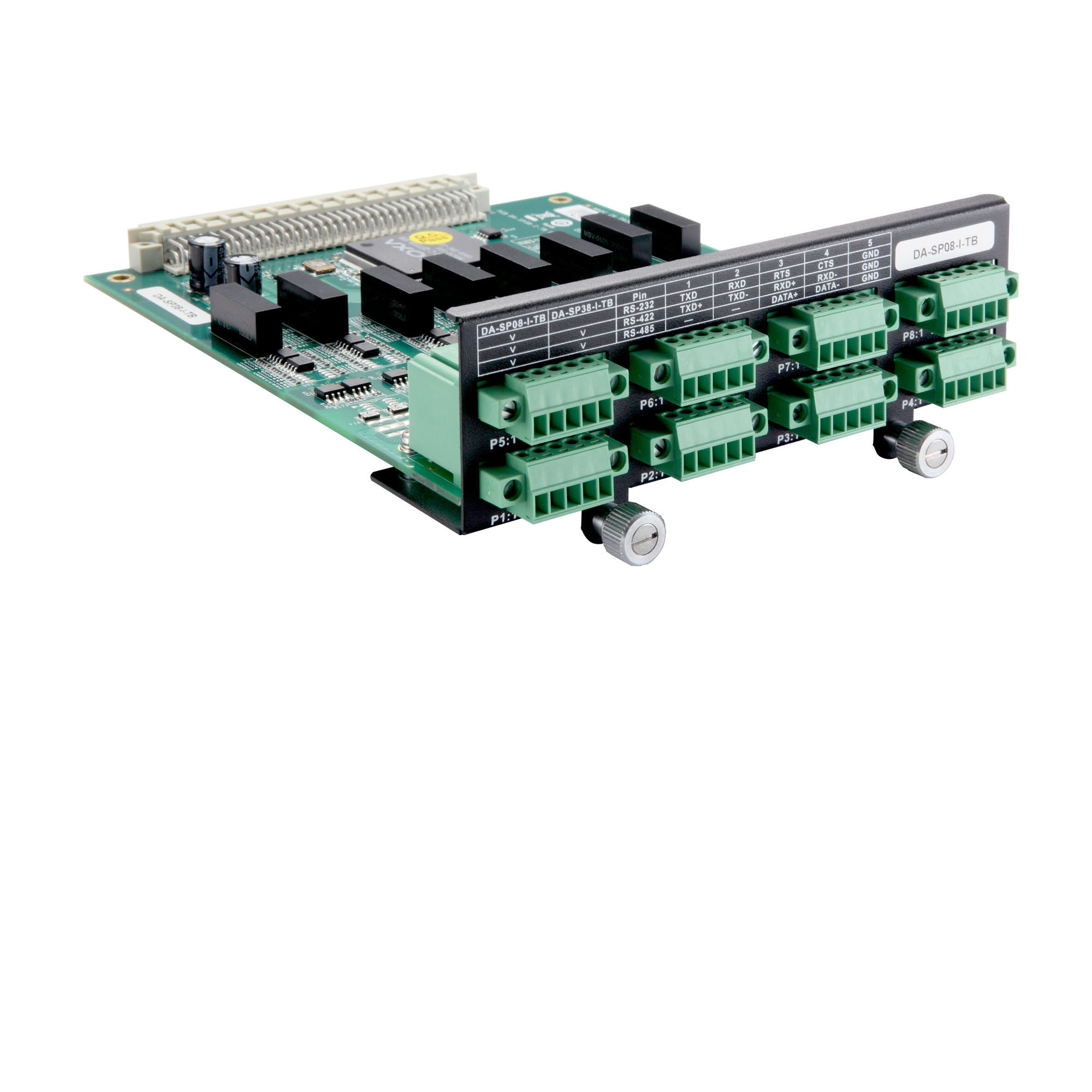

DA-SP08-I-TB,DA-SP08-I-EMC4-TB

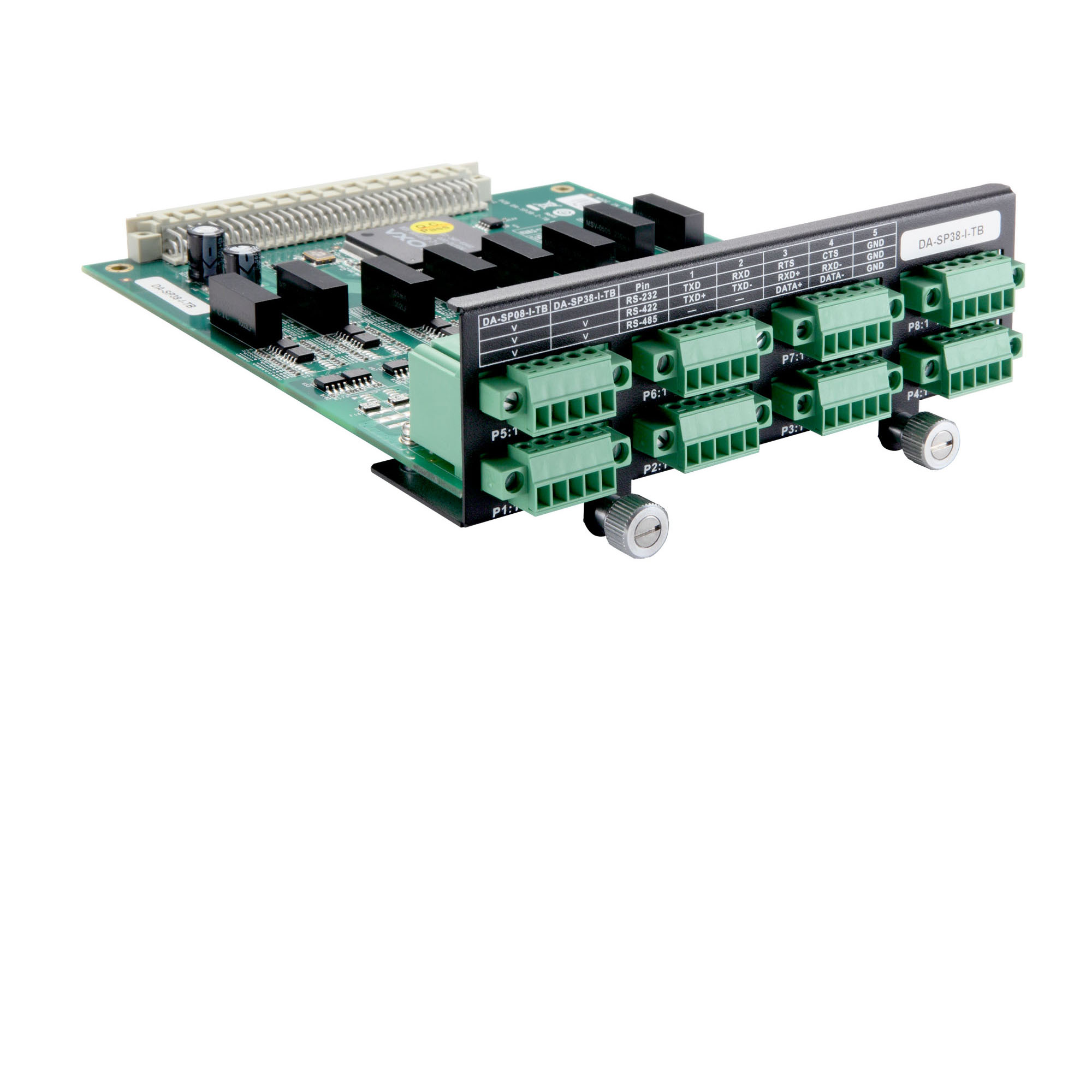

DA-SP38-I-TB

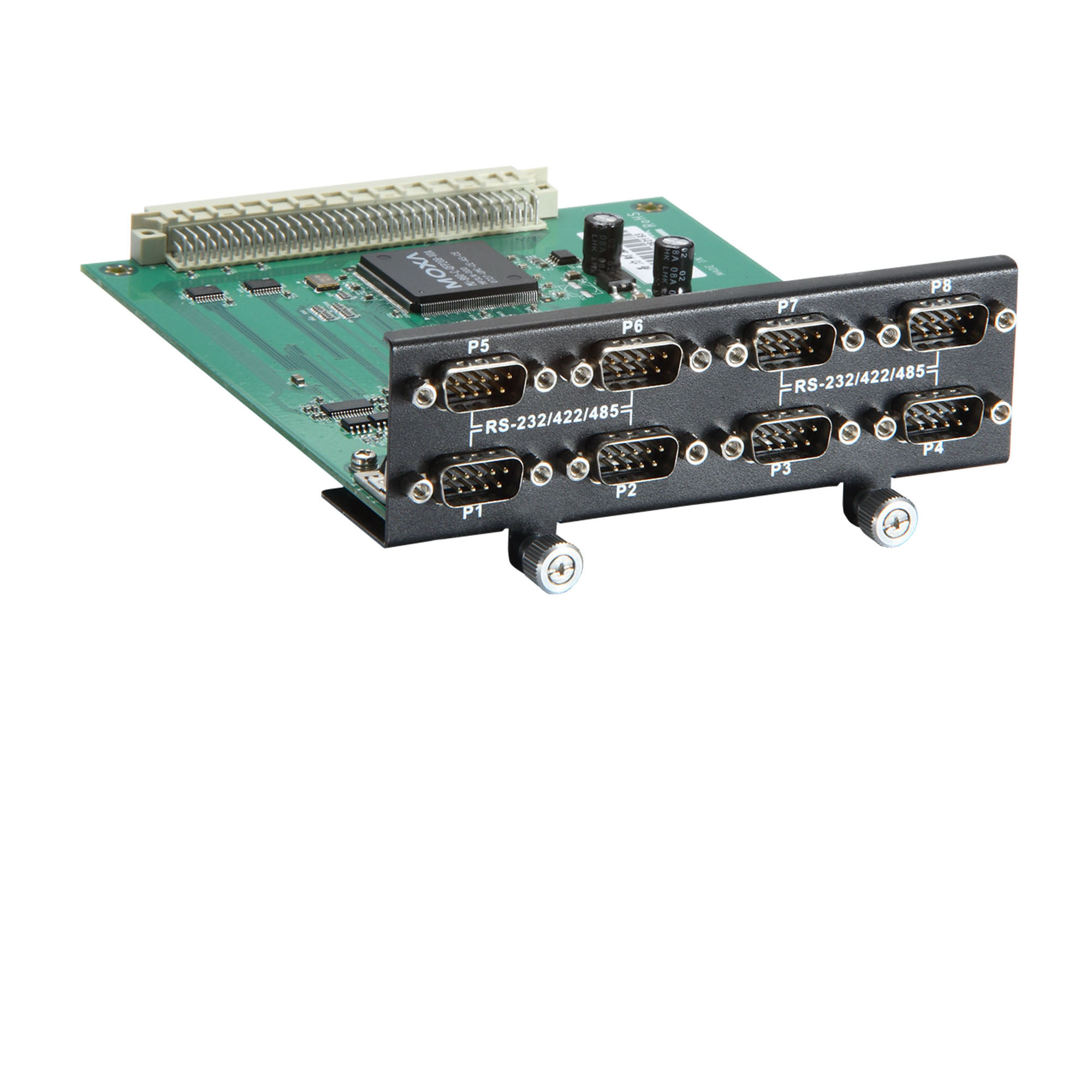

DA-SP08-DB,DA-SP08-I-DB,DA-SP08-I-EMC4-DB







  • 串口

    DA-SP08-I-EMC4-TB:8 端口隔离 RS-232/422/485,DB9 接头,EMC 4 级
    DA-SP08-I-EMC4-DB:8 端口隔离 RS-232/422/485,接线端子接头,EMC 4 级
    DA-SP08-I-TB:8 端口隔离 RS-232/422/485,接线端子接头
    DA-SP08-I-DB:8 端口隔离 RS-232/422/485,DB9 接头
    DA-SP38-I-TB:8 端口隔离 RS-422/485,接线端子接头
    DA-SP08-DB:8 端口 RS-232/422/485,DB9 接头

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • ESD

    15 kV

  • 流量控制

    用于 RS-485 的 ADDC®(数据流向自动控制),RTS/CTS,XON/XOFF

  • 隔离保护

    2 kV

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • 浪涌

    DA-SP08-I-EMC4-TB/DA-SP08-I-EMC4-DB:4 kV

  • RS-232

    DB9:TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
    接线端子:TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 尺寸(无挂耳)

    130 x 150 mm(42 x 5.12 英寸)

  • 重量

    DA-SP08-DB:266 g (0.59 lb)
    DA-SP08-I-DB:290 g (0.64 lb)
    DA-SP08-I-TB:290 g (0.64 lb)
    DA-SP08-I-EMC4-DB:323 g (0.71 lb)
    DA-SP08-I-EMC4-TB:262 g (0.58 lb)
    DA-SP38-I-TB:240 g (0.53 lb)

  • 工作温度

    -25 至 60°C(-13 至 140°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    1,753,143 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
DA-682A-UART Expansion Modules 系列产品资料表
1.9 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
