DA-681C 系列

Intel® 第七代 Core™ CPU IEC-61850 1U 机架式计算机，带 6 个千兆以太网端口和 12 个隔离串口

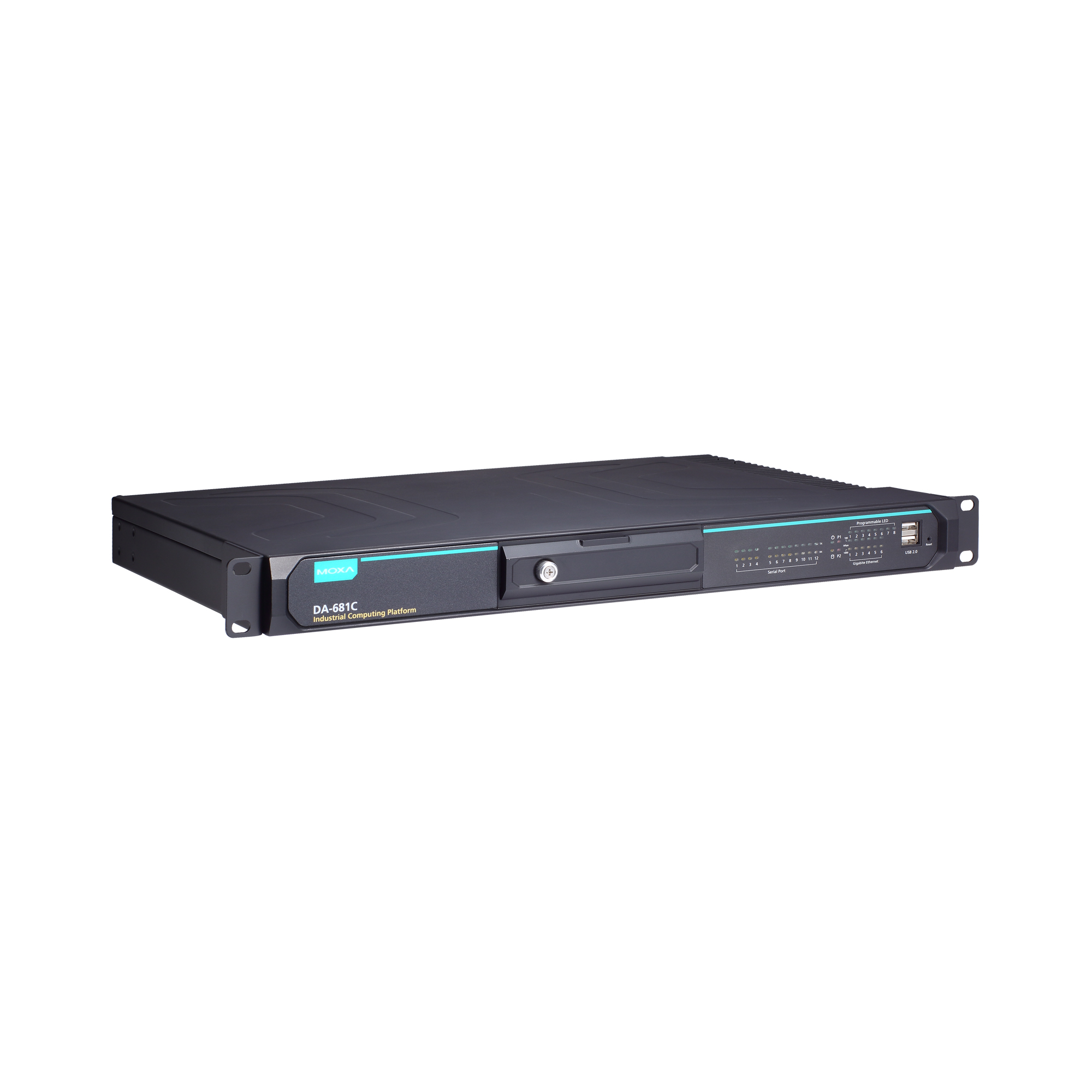

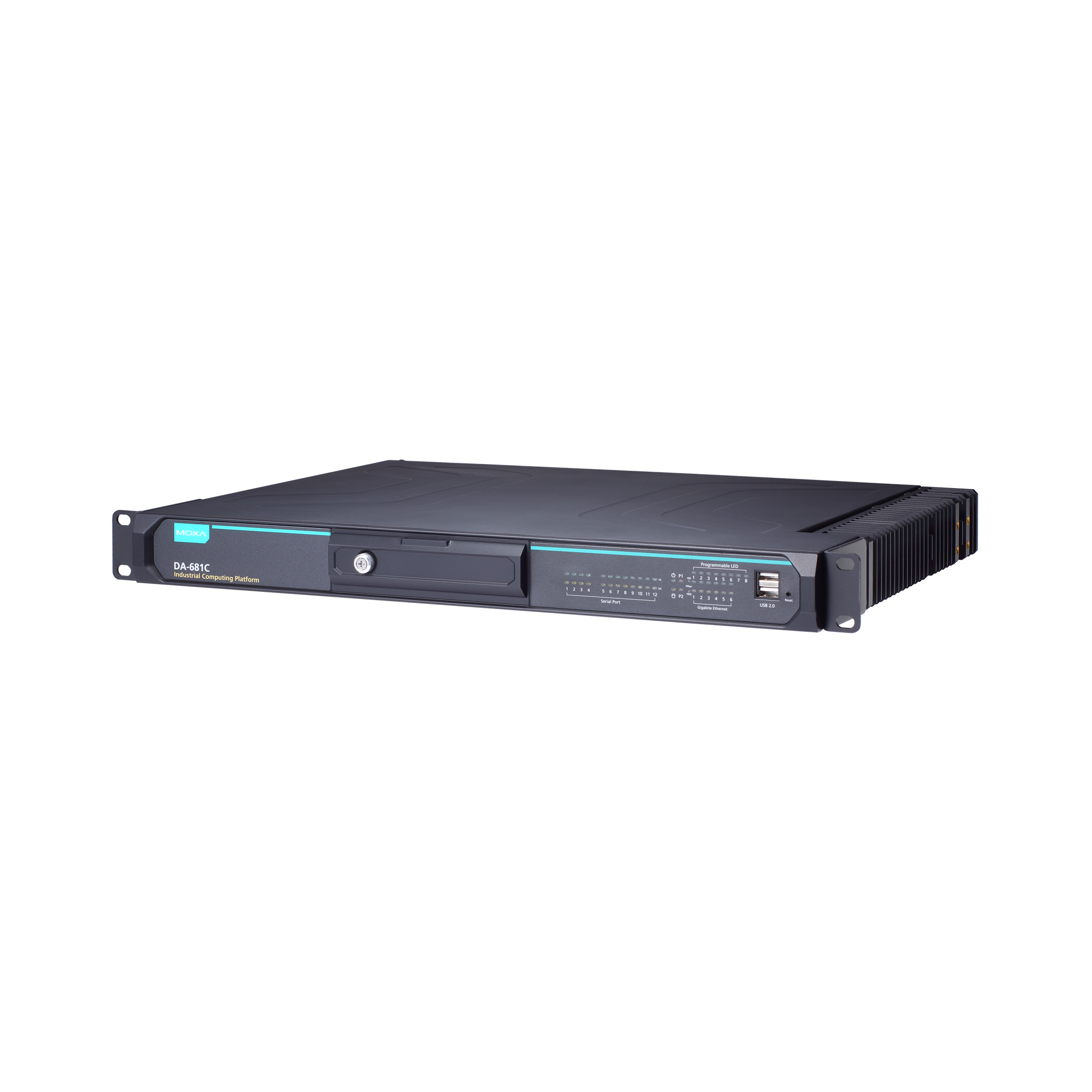

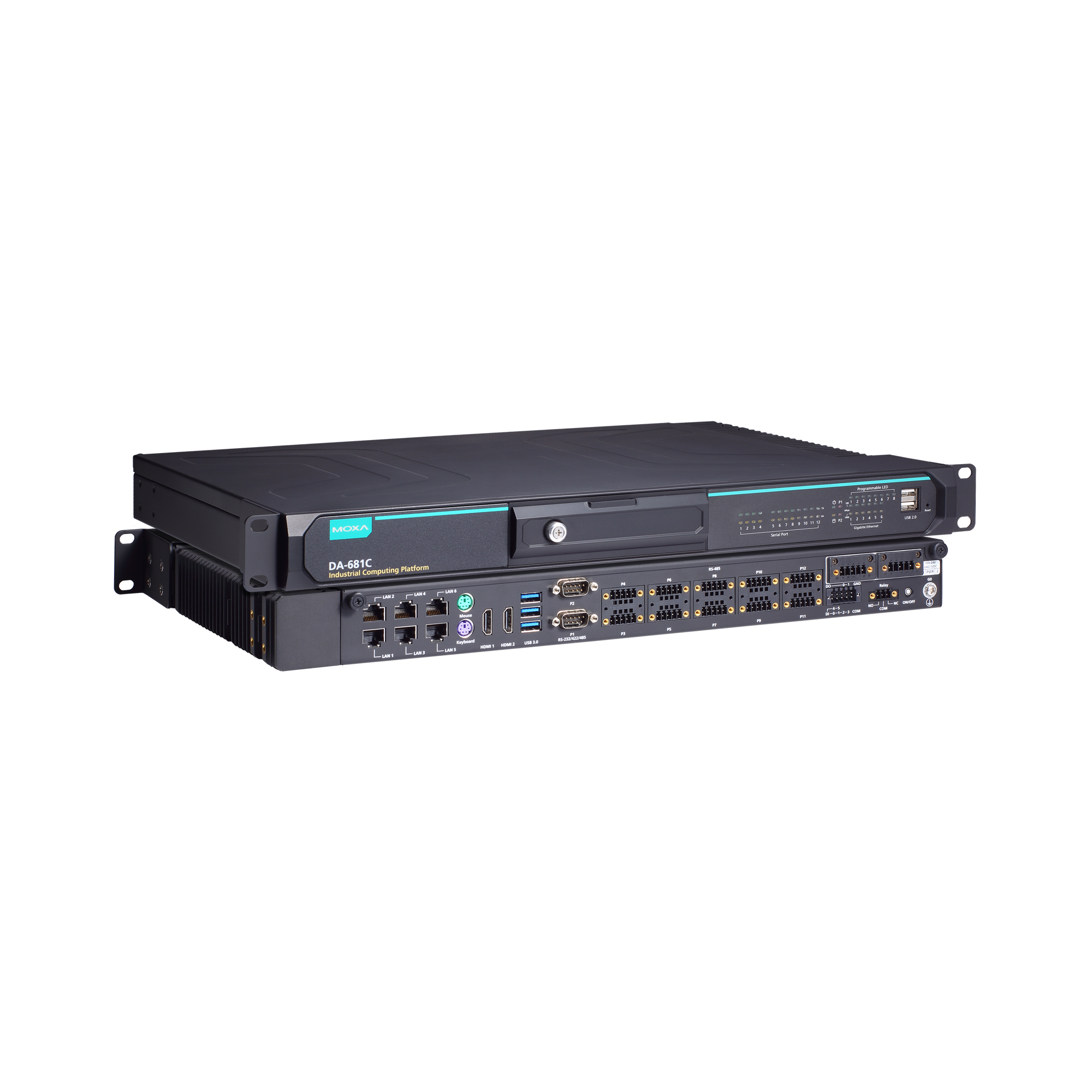

moxa-da-681c-series-image-(1).jpg | Moxa
moxa-da-681c-series-image-1-(1).jpg | Moxa
moxa-da-681c-series-image-2-(1).jpg | Moxa
moxa-da-681c-series-image-3-(1).jpg | Moxa
moxa-da-681c-series-image-4-(1).jpg | Moxa
moxa-da-681c-series-image-5-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准，适用于变电站自动化系统
  • 符合 EN 50121-4 标准，适用于轨道交通轨旁应用
  • 第七代 Intel® Core™ 处理器
  • DDR4 内存插槽；容量高达 32 GB
  • 冗余电源（100 至 240 VAC/VDC）

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-681C 计算机搭载 Intel® Celeron® 或 Intel® Core™ i3 CPU，并配备双显示端口 (2 x HDMI) 、5 个 USB 端口、6 个千兆以太网端口、2 个三合一 RS-232/422/485 串口、10 个 RS-485 串口、6 个数字输入端口和 2 个数字输出端口。此外，还配有 1 个 2.5 英寸 HDD/SSD 插槽和 1 个 mSATA 插槽，可为需要大量存储空间进行边缘数据采集的工业应用提供存储扩展。

DA-681C 符合 IEC-61850-3 和 IEEE 1613 标准，确保为变电站应用提供稳定可靠的系统操作。DA-681C 兼容 EN 50121-4 标准，使其可在轨道交通应用中实现稳定可靠的系统操作，例如：车站 SCADA 系统、轨旁整合防灾、牵引动力继电、信号和安全系统，为智能轨道交通提供了全方位的高度集成视角。



外观

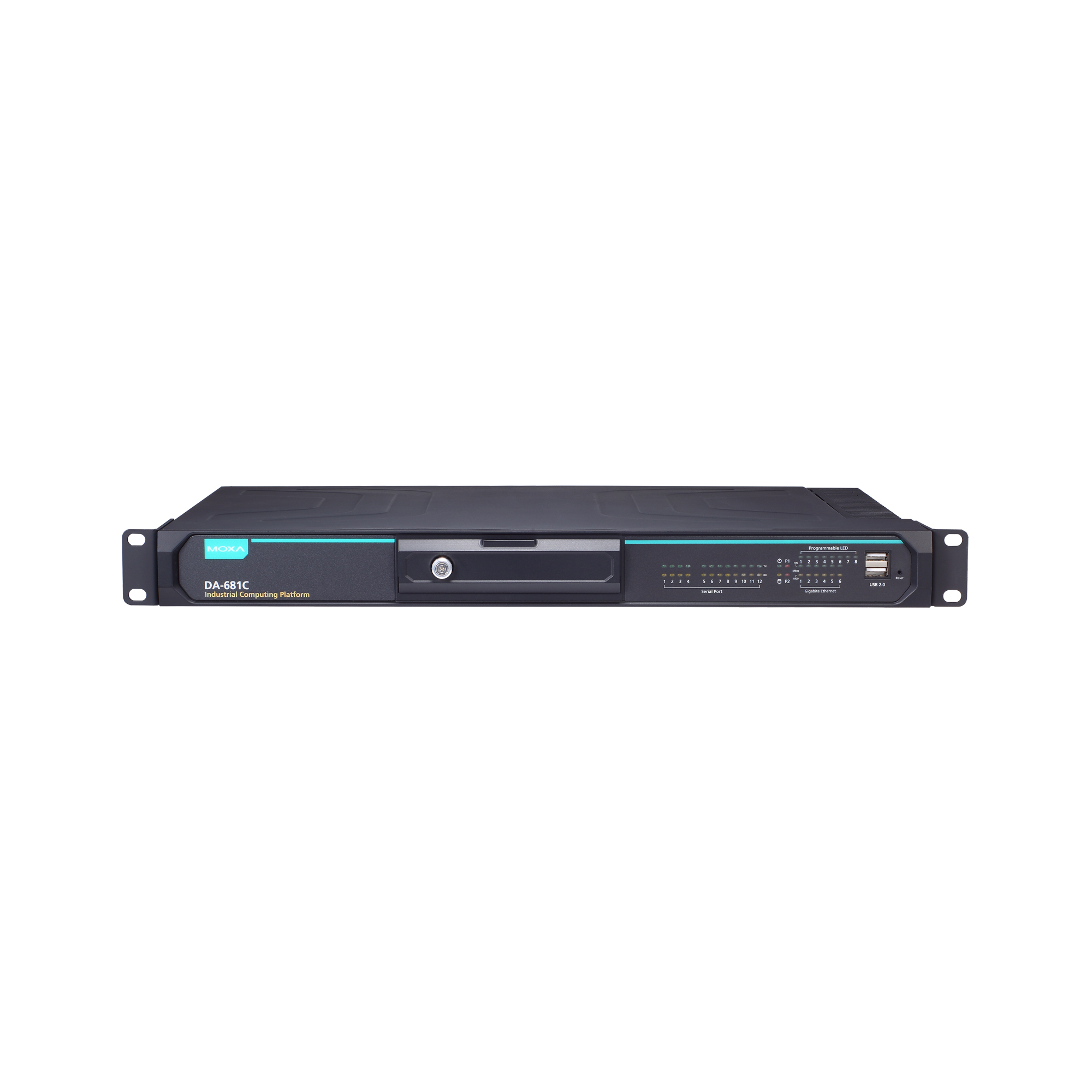

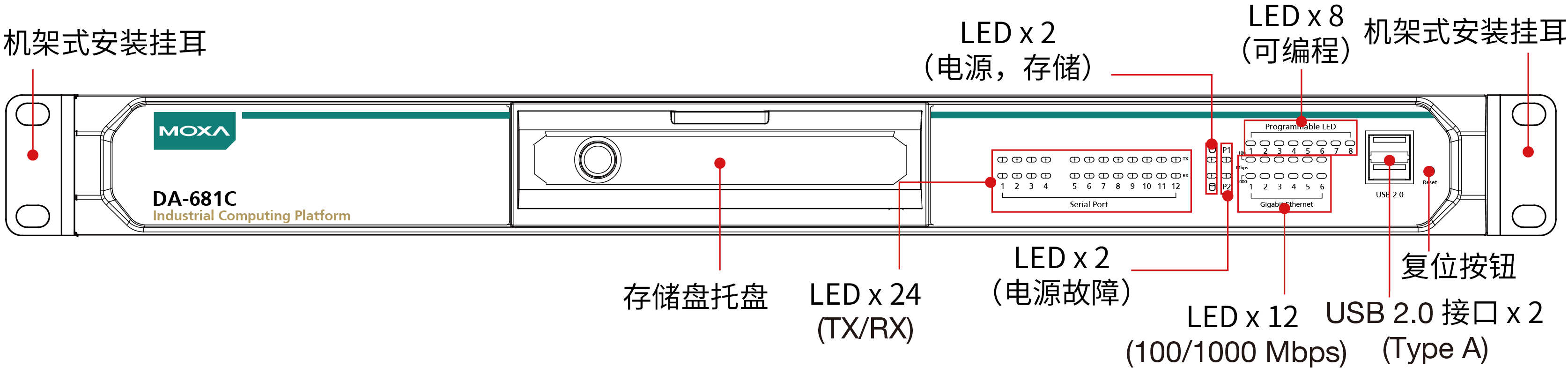

前视图

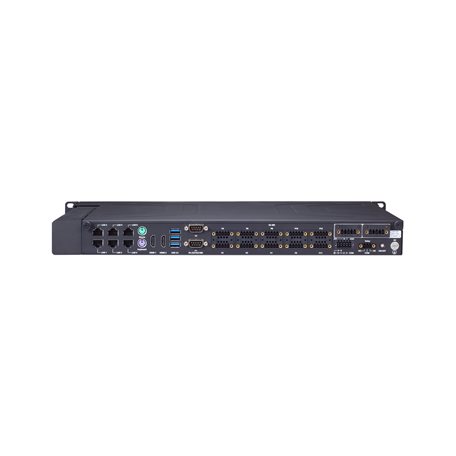

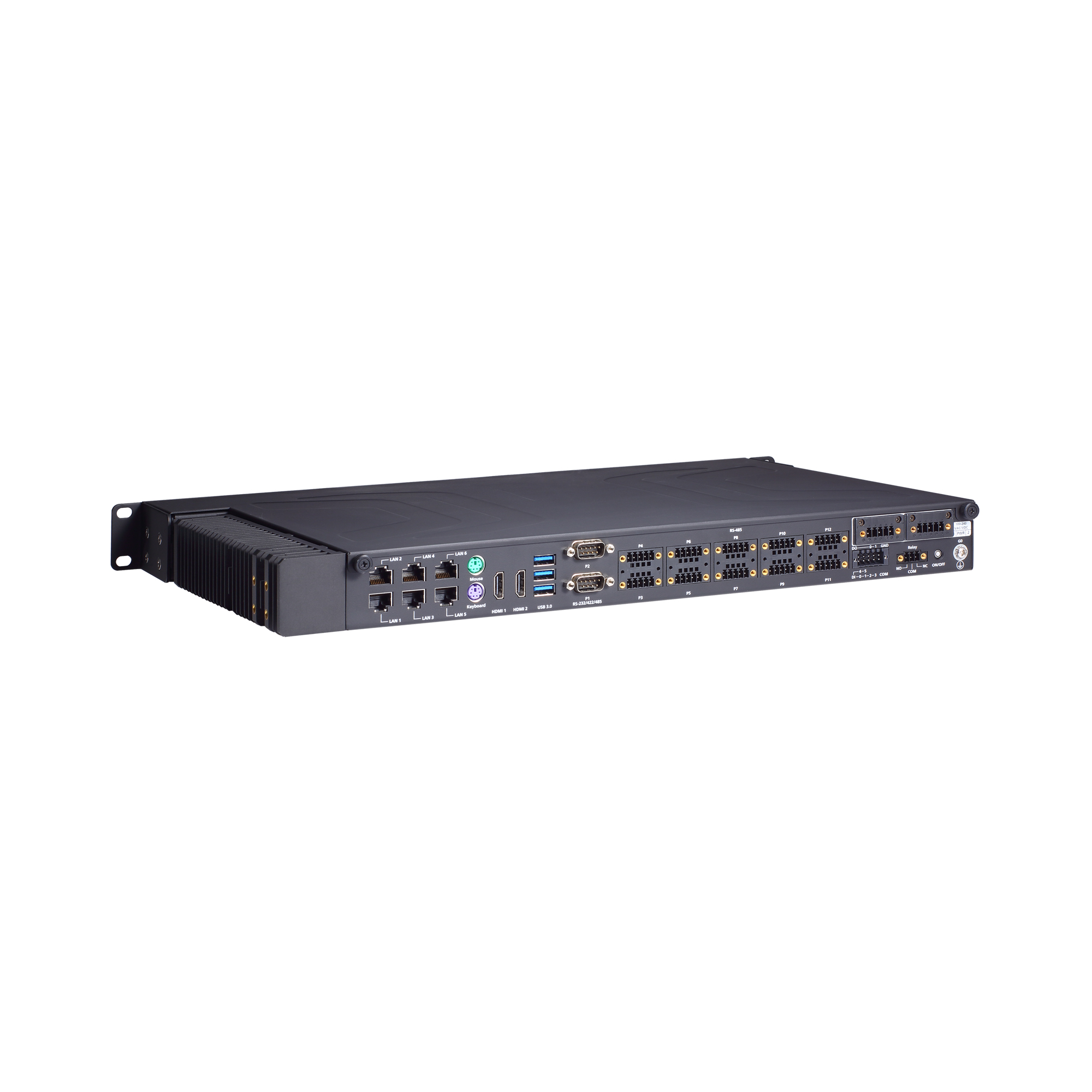

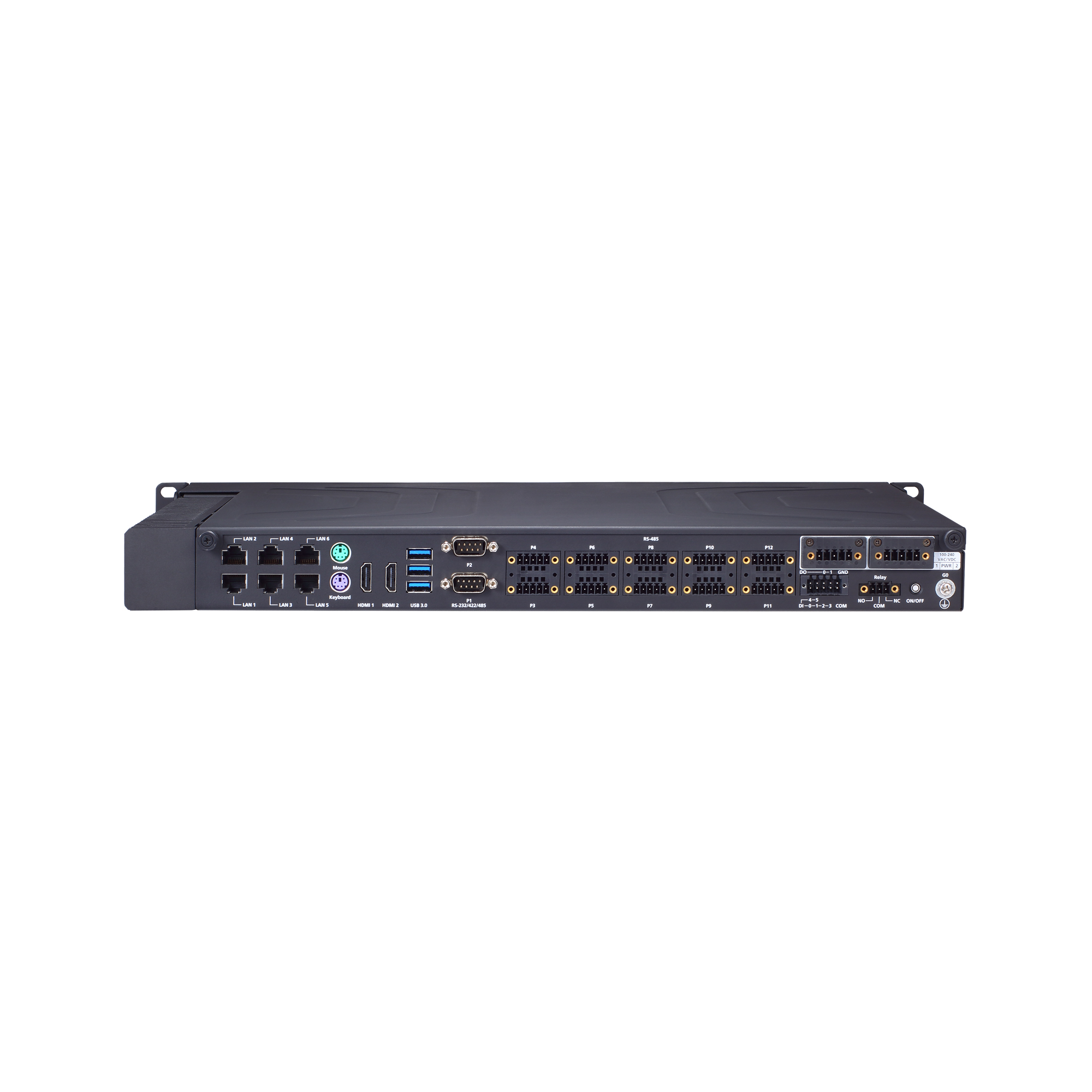

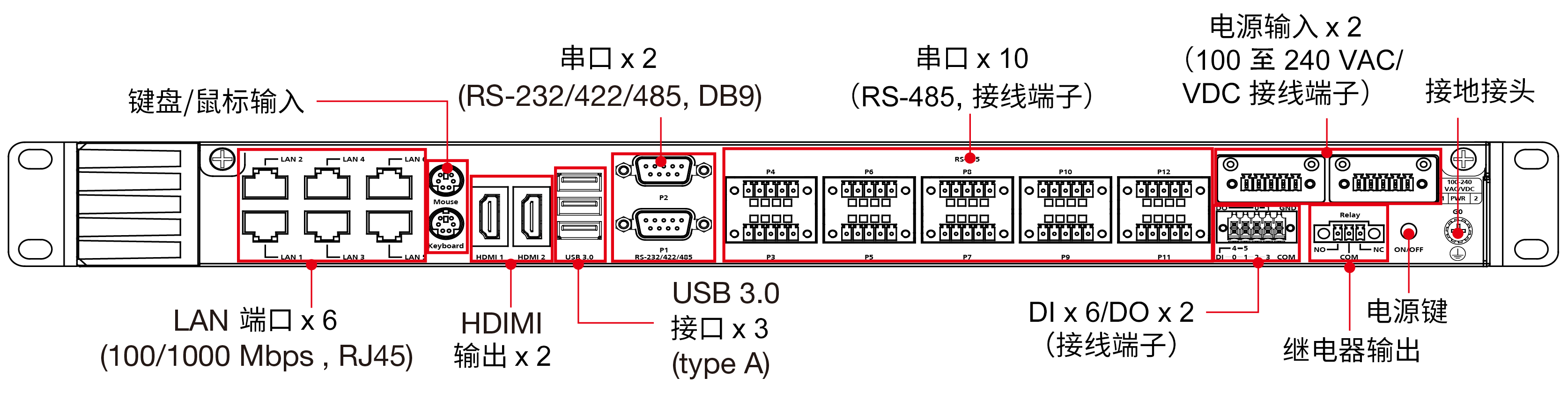

后视图



  • CPU

    Intel® Core™ i3-7100U 处理器（2M 缓存，2.4 Ghz）
    Intel® Celeron® 3965U 处理器（2M 缓存，2.2 GHz）

  • 系统内存插槽

    SODIMM DDR4 插槽x 2

  • DRAM

    最大容量 32 GB（SODIMM x 2，每个支持 2400 Mhz，每个模块最大容量 16 GB）

  • 图形控制器

    Intel® HD Graphics 630

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽x 1

  • 支持的 OS

    Windows 10 Embedded IoT Ent 2019 LTSC 64 位
    Linux Debian 9
    注意： 由 CTOS 提供的 OS

  • USB 2.0

    USB 2.0 接口x 3，type-A 接头
    前面板 2 个端口，计算机内 1 个端口

  • USB 3.0

    USB 3.0 接口x 3，type-A 接头
    后面板 3 个端口

  • 视频输出

    HDMI x 2，HDMI 接头 (type A)

  • 串口

    RS-232/422/485 端口x 2，软件可选（接线端子）

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 6

  • 系统

    可编程x 8
    存储x 1
    电源x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个 （Tx，Rx）

  • 波特率

    183 bps 至 115.2 kbps

  • 接头

    接线端子

  • ESD

    8 kV （4 级）

  • 隔离保护

    2 kV

  • 串口标准

    RS-232/422/485

  • 浪涌保护

    2 kV

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 电源键

    复位按钮（前面板）
    开/关（后面板）

  • 电源功耗

    100 W （最大）

  • 外壳

    金属

  • 尺寸（无挂耳）

    440 x 316 x 44 mm（17.32 x 12.44 x 1.73 英寸）

  • 重量

    9,000 g (21.82 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8：20 A/m
    IEC 61000-4-11

  • 变电站

    IEC 61850-3，IEEE 1613

  • 保护继电器

    IEC 60255

  • 冲击

    IEC 61850-3 Edition 2.0，IEC 60068-2-27，IEC 60255-21-2

  • 安全

    UL 62368-1

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    285,419 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 驱动程序 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB 		软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB 		软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年1月31日 2024年1月31日 发布说明
MMS Service Software Package
1.4 MB 		软件包
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
 2023年1月11日 2023年1月11日 发布说明
x86 Computers (Linux drivers and SDK)
802.0 bytes 		软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 发布说明
Software Package for DA-681C Series (example code for Windows 10 IoT Enterprise LTSC 2021)
18.0 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年7月28日 2022年7月28日 发布说明
Utility for DA-681C Series (Windows 10 IoT Enterprise LTSC 2021)
2.9 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年7月28日 2022年7月28日 发布说明
Driver for DA-681C Series (peripherals for Windows 10 IoT Enterprise LTSC 2021)
1.6 GB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年6月14日 2022年6月14日 发布说明
MXview v3.2.6 Software
417.7 MB 		软件包
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年1月7日 2022年1月7日 发布说明
Firmware for DA-681C Series (Linux)
473.8 MB 		固件
SHA-512
v1.1
  • Debian 9.x
 2021年9月8日 2021年9月8日 发布说明
Proactive Monitoring Software Package
68.4 MB 		软件包
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 发布说明
MXview v3.2.4 Software
389.2 MB 		软件包
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年7月16日 2021年7月16日 发布说明
Driver for DA-681C Series (Linux)
436.9 KB 		驱动程序
SHA-512
v1.0
  • Debian 9.x
 2019年10月17日 2019年10月17日 发布说明
Software Package for DA-681C Series (example code for Windows 10 IoT Enterprise LTSC 2019)
16.9 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月16日 2019年9月16日 发布说明
Driver for DA-681C Series (peripherals for Windows 10 IoT Enterprise LTSC 2019)
695.6 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月16日 2019年9月16日 发布说明
Utility for DA-681C Series (Windows 10 IoT Enterprise LTSC 2019)
1.3 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2019年9月2日 2019年9月2日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
Declaration of Conformity for DA-681C Series
308.4 KB 		声明书 英文 v1.0 2023年12月22日 2023年12月22日
QIG for DA-681C Series
504.2 KB 		QIG 英文 v1.2 2023年7月31日 2023年7月31日
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		手册 英文 v1.2 2023年1月20日 2023年1月20日
Manual for Proactive Monitoring Software
3.9 MB 		手册 英文 v2.0 2021年6月9日 2021年6月9日
DA-681C 系列产品资料表
2.3 MB 		产品资料表 中文 v1.3 2020年6月22日 2020年6月22日
Manual for DA-681C Series (Windows)
7.0 MB 		手册 英文 v1.0 2020年2月11日 2020年2月11日
Manual for DA-681C Series (Linux)
2.4 MB 		手册 英文 v1.0 2020年2月11日 2020年2月11日
Manual for DA-681C Series (hardware)
6.2 MB 		手册 英文 v1.0 2019年12月4日 2019年12月4日
2D CAD for DA-681C Series (DA-681C)
579.0 KB 		2D CAD 英文 2019年11月27日 2019年11月27日

可用型号 (3)

显示图片
比较
moxa-da-681c-kl3-hh-t-image.jpg | MoxaDA-681C-KL3-HH-T
比较
moxa-da-681c-kl1-hh-t-image.jpg | MoxaDA-681C-KL1-HH-T
比较
moxa-da-681c-kl1-h-t-image.jpg | MoxaDA-681C-KL1-H-T
CPUIntel® Core&tm; i3-7100UIntel® Celeron® 3965UIntel® Celeron® 3965U
电源输入
100-240 VAC/VDC		Dual PowerDual PowerSingle
工作温度-40 to 70°C-40 to 70°C-40 to 70°C
