DA-681A 系列

x86 架构 1U 19 英寸机架式计算机,配备第三代 Intel® Core™ Celeron CPU、6 个千兆以太网端口、12 个带隔离的串口

moxa-da-681a-series-image-1-(1).jpg | Moxa
moxa-da-681a-series-image-2-(1).jpg | Moxa
moxa-da-681a-series-image-3-(1).jpg | Moxa
moxa-da-681a-series-image-4-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准,适用于变电站自动化系统(仅限 DPP 和 DPP-T 型号)
  • 第三代 Intel® Core™ Celeron 1047UE 1.4 GHz CPU
  • 1 个内置 DDR3 内存插槽
  • 1 个 mSATA 用于 OS,1 个 SATA III 提供存储拓展
  • 6 个千兆以太网端口,支持网络冗余
  • 4 个 USB 2.0 端口,可连接高速周边设备
  • 2 个带隔离的 RS-232/422/485 和 10 个带隔离的 RS-485 端口
  • 嵌入式 Debian 8 Linux(由 CTOS 提供 W7E)
  • 支持 100 至 240 VAC 和 100 至 240 VDC 电源输入(提供单电源和双电源型号)
  • 支持 DPP 和 DPP-T 型号的 IRIG-B 扩展模块可选

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-681A 系列 x86 机架式嵌入式计算机专为控制、监测、数据采集和协议转换应用而设计。DA-681A 计算机高强度和坚固的设计,适用于电力自动化、交通、石油和天然气,以及工厂自动化等的工业自动化应用。

DA-681A 搭载第三代 Intel® Core™ Celeron 1047UE 1.4 GHz CPU 和 HM65 芯片组,支持标准 x86、1 x VGA、4 x USB、6 个千兆以太网端口、2 个 RS/232/422/485 三合一串口和 10 个 RS-485(RS-422 定制)端口。DA-681A 配有 1 个 mSATA mini PCIe 插槽,并预装了 Linux;通过 CTOS(定制配置服务)流程也可支持 Windows 7 Embedded。

这款产品还配有带 2 kV 数字隔离保护的串口,以保障严苛工业环境下通信的可靠性。此外,符合最先进的 IEC 61850-3、IEEE 1613 和 IEC 60255 标准的多合一设计,以及丰富的接口,尤其适用于变电站自动化应用。



Smart Recovery(智能恢复)功能

DA-681A 的 Smart Recovery 功能协助计算机从严重系统错误中快速恢复,大幅度缩短宕机时间。特定垂直市场的工程师可能不具备足够的计算机知识,无法了解如何解决操作系统的问题。Moxa Smart Recovery™ 是一种自动化 BIOS 级软件恢复系统,允许工程师对操作系统进行自动恢复,尽量缩短宕机时间。



主动监测功能

Moxa Proactive Monitoring 是一个小封装、不占资源空间和简单操作的实用工具,帮助用户检测不同的系统参数。用户只需单击用户界面中的参数对应图标,即可查看当下的关键参数值。用户定义的关键指标 (KPI) 用于监控计算机的关键部件。当这些关键指标超过预设值时,会触发继电器和 SNMP trap 自动发出可视和/或音频警报,操作员通过提前设置的预测性维护任务即可轻松避免宕机。



外观

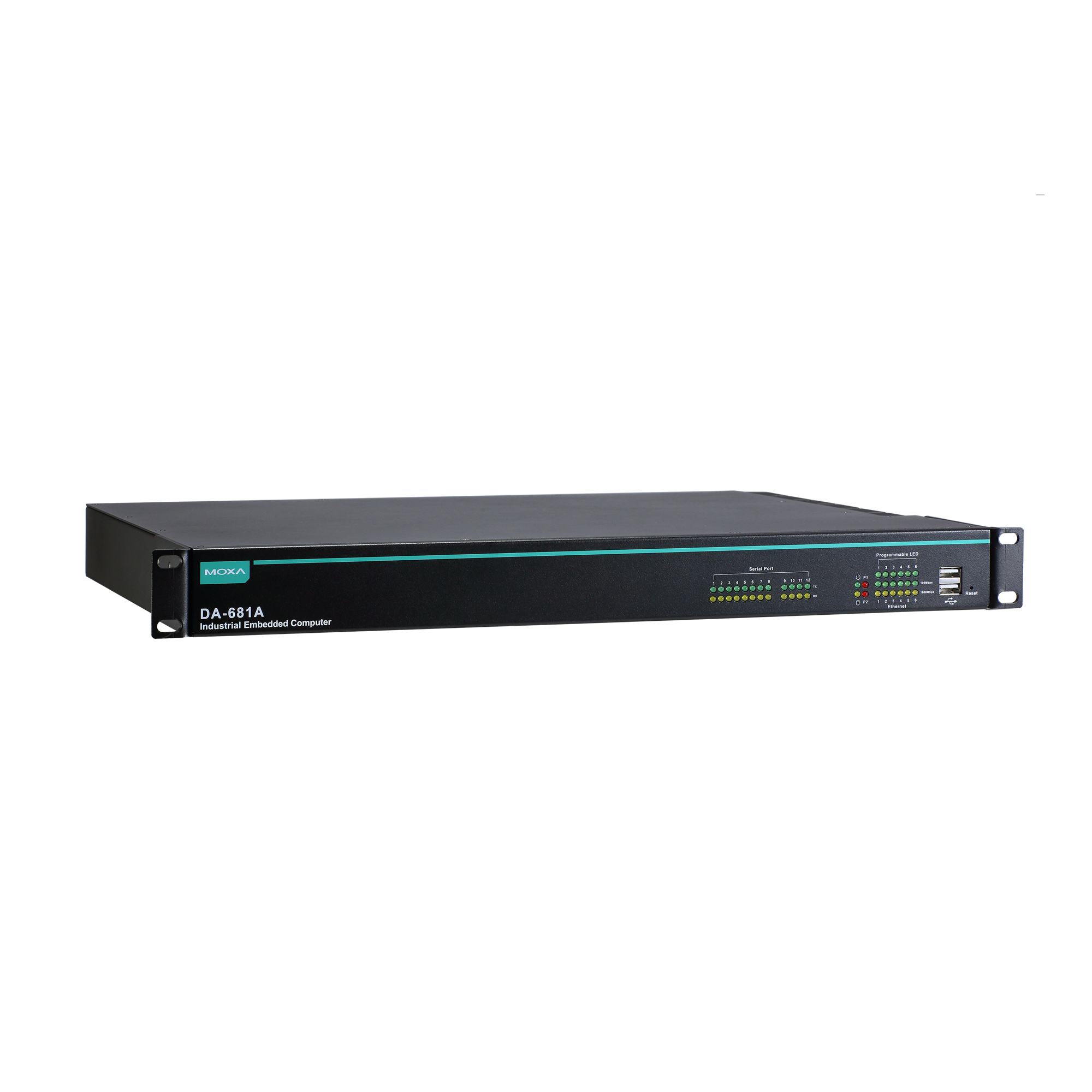

前视图

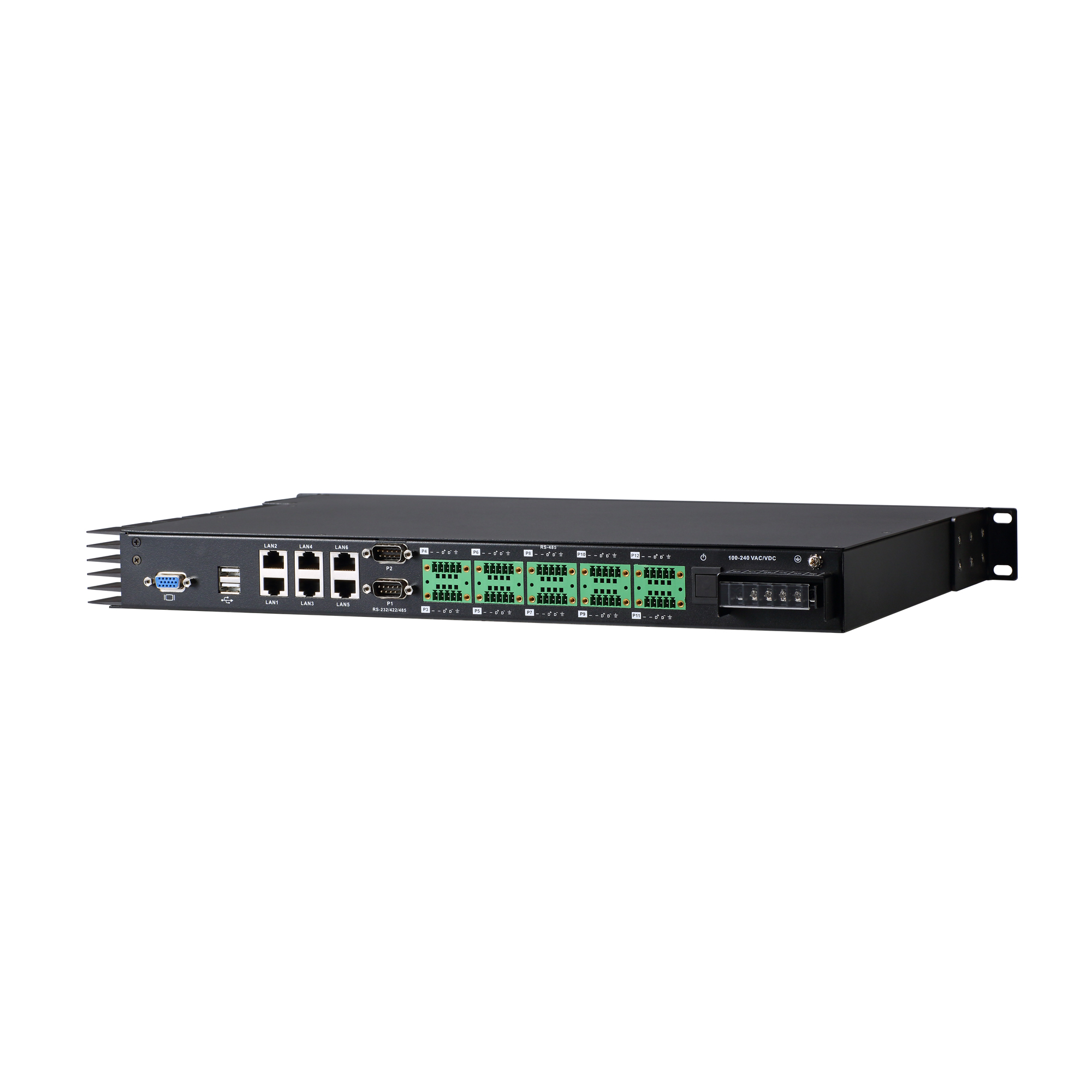

后视图



  • CPU

    Intel® Celeron® 处理器 1047UE(2M 缓存,1.40 GHz)

  • 系统芯片组

    Mobile Intel® HM65 Express 芯片组

  • 图形控制器

    Intel® HD Graphics

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 1
    mSATA x 1

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)
    Windows Embedded Standard 7 (WS7P) 32 位
    Windows Embedded Standard 7 (WS7P) 64 位
    注意:由 CTOS 提供的 W7E

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 6

  • USB 2.0

    USB 2.0 接口 x 4,type A 接头

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)
    RS-485 端口 x 10,软件可选(接线端子)

  • 视频输入

    VGA x 1,15-pin D-sub 接头母头

  • 系统

    电源 x 1
    存储 x 1
    可编程 x 6

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS、XON/XOFF

  • 隔离保护

    2 kV

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • 浪涌保护

    仅限 DA-681A-I-DPP 型号:4 kV

  • RS-485 终端电阻

    N/A

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工作电压

    100 至 240 VDC、100 至 240 VAC

  • 电源键

    开/关(后面板)
    复位按钮(前面板)

  • 电源功耗

    25 W(最大)

  • 外壳

    金属

  • 尺寸(无挂耳)

    440 x 315 x 45 mm(17.32 x 12.40 x 1.77 英寸)

  • 重量

    4,500 g (10 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    标准型号:-25 至 55°C(-13 至 131°F)
    宽温型号:-40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-11 DIP
    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:4 kV;信号:4 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8:20 A/m

  • 变电站

    IEC 61850-3,IEEE 1613

  • 保护继电器

    IEC 60255

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27,IEC 60870-2-2,IEC 61850-3 版本 1.0

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    SP 型号:240,784 小时
    DPP 型号:215,436 小时

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for DA-681A Series (DA-IRIGB-4DIO-PCI104 for Linux)
68.3 KB
驱动程序 v1.0
  • Debian 7.x
2015年11月18日 2015年11月18日
Driver for DA-681A Series (Peripheral for Linux)
423.1 KB
驱动程序 v1.0
  • Debian 7.x
2015年11月18日 2015年11月18日
Driver for DA-681A Series (DA-IRIGB-4DIO-PCI104 for Windows 7)
21.6 MB
驱动程序 v1.0
  • Windows Embedded Standard 7
2015年11月18日 2015年11月18日 发布说明
Driver for DA-681A Series (Peripheral for Windows 7)
208.3 MB
驱动程序 v1.0
  • Windows Embedded Standard 7
2015年11月18日 2015年11月18日
Firmware for DA-681A Series (Linux)
479.5 MB
固件 v1.0
  • Debian 7.x
2015年11月18日 2015年11月18日
Firmware for DA-681A Series (BIOS)
8.7 MB
固件 v1.0
  • Debian 7.x
2015年11月18日 2015年11月18日
Library for DA-681A Series (Example for Linux)
30.8 KB
资源库 v1.0
  • Debian 7.x
2015年11月18日 2015年11月18日
Library for DA-681A Series
600.6 KB
资源库 v1.0
  • Windows Embedded Standard 7
2015年11月18日 2015年11月18日
Library for DA-681A Series (DA-IRIGB-4DIO-PCI104 for Windows 7)
384.2 KB
资源库 v1.0
  • Windows Embedded Standard 7
2015年11月18日 2015年11月18日
Utility for DA-681A Series (Proactive Monitoring for Linux)
41.7 KB
管理工具 v1.0
  • Debian 7.x
2015年11月18日 2015年11月18日
Utility for DA-681A Series (MOXA_SYS_DEB_KEY for Linux)
1.7 KB
管理工具 v1.0
  • Debian 7.x
2015年11月18日 2015年11月18日
Utility for DA-681A Series (Proactive Monitoring for Windows 7)
9.8 MB
管理工具 v1.0
  • Windows Embedded Standard 7
2015年11月18日 2015年11月18日
Utility for DA-681A Series (SmartRecovery for Windows 7)
107.5 MB
管理工具 v1.0
  • Windows Embedded Standard 7
2015年11月18日 2015年11月18日

支持文件

名称 类型 语言 版本 发布日期
Compatibility Guide for DA-681A Series
599.7 KB
兼容性指南 英文 v2.3 2019年2月19日 2019年2月19日
DA-681A 系列产品资料表
2.3 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
QIG for DA-681A Series
487.3 KB
QIG 英文 v1.0 2016年12月15日 2016年12月15日
Manual for DA-681A Series (Hardware)
1.6 MB
手册 英文 v1.0 2015年11月19日 2015年11月19日
Manual for DA-681A Series (Windows)
2.9 MB
手册 英文 v1.0 2015年11月19日 2015年11月19日
Manual for DA-681A Series (Linux)
4.0 MB
手册 英文 v1.0 2015年11月19日 2015年11月19日

可用型号 (6)

显示图片
moxa-da-681a-i-sp-image.jpg | MoxaDA-681A-I-SPmoxa-da-681a-i-sp-lx-image.jpg | MoxaDA-681A-I-SP-LXmoxa-da-681a-i-dpp-image.jpg | MoxaDA-681A-I-DPPmoxa-da-681a-i-dpp-t-image.jpg | MoxaDA-681A-I-DPP-T
CPUCeleron 1047UECeleron 1047UECeleron 1047UECeleron 1047UE
DDR3 RAM2 GB
OS 存储(mSATA)8 GB
Linux Debian 8 64位
电源输入
100-240 VAC/VDC
工作温度-25 to 55°C-25 to 55°C-25 to 55°C-40 to 70°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-da-681a-i-dpp-lx-image.jpg | MoxaDA-681A-I-DPP-LXmoxa-da-681a-i-dpp-t-lx-image.jpg | MoxaDA-681A-I-DPP-T-LX
CPUCeleron 1047UECeleron 1047UE
DDR3 RAM2 GB2 GB
OS 存储(mSATA)8 GB8 GB
Linux Debian 8 64位
电源输入
100-240 VAC/VDC
工作温度-25 to 55°C-40 to 70°C
