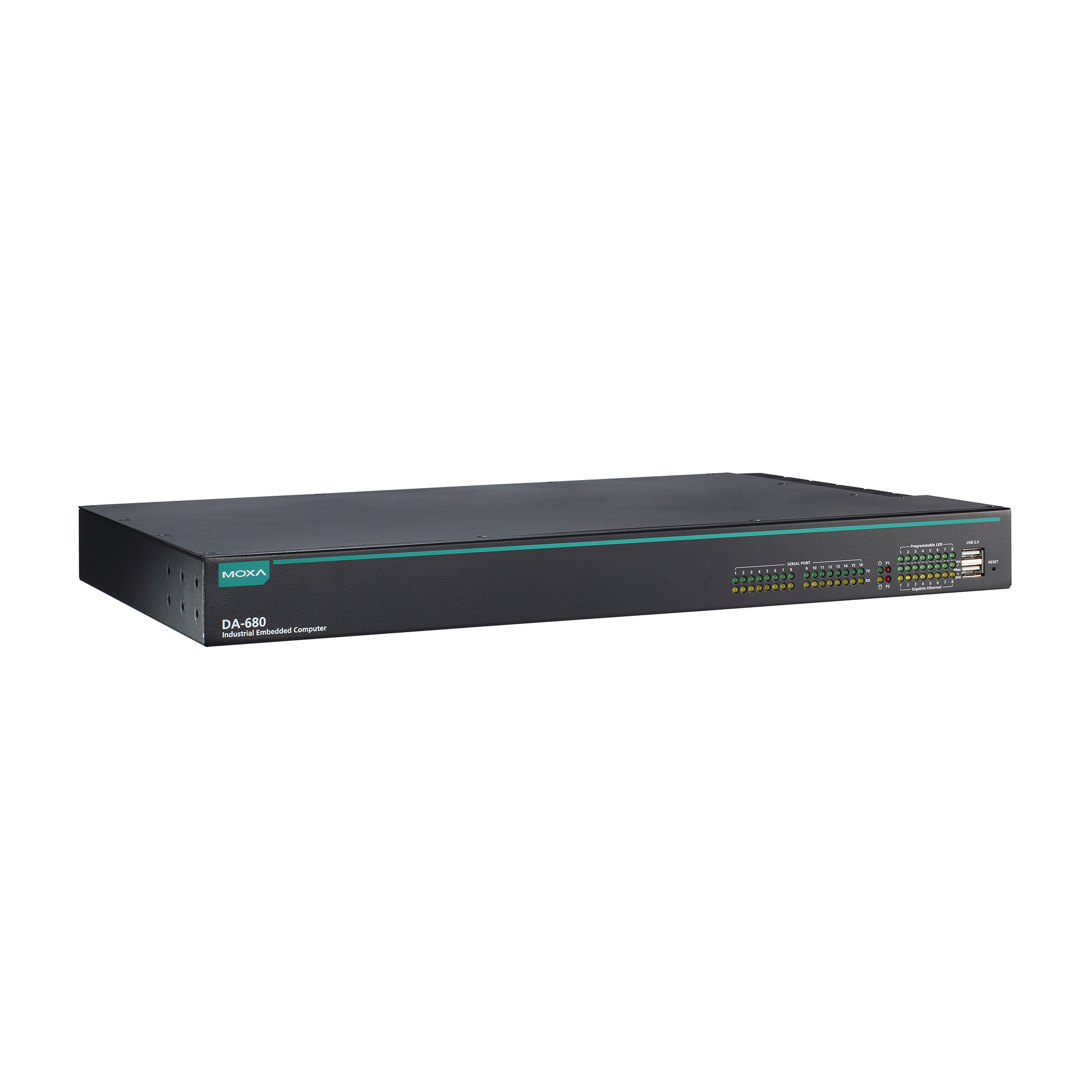

DA-680 系列

Intel® 第八代 Core™ 处理器、IEC-61850、1U 机架式计算机，配备 8 个千兆以太网端口、8 或 16 个串口

moxa-da-680-series-image-(1).jpg | Moxa
moxa-da-680-series-image-1-(1).jpg | Moxa
moxa-da-680-series-image-2-(1).jpg | Moxa
moxa-da-680-series-image-3-(1).jpg | Moxa
moxa-da-680-series-image-4-(1).jpg | Moxa

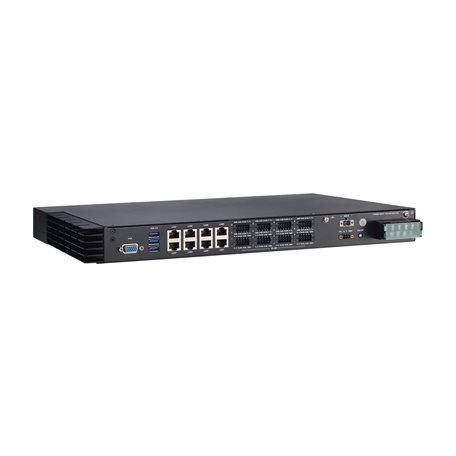

moxa-da-680-series-image-5-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准，适用于变电站自动化系统
  • 内置 DDR4 内存插槽，支持 16GB 容量
  • 支持 100 至 240 VAC/VDC 电源输入（提供单电源和双电源型号）

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-680 计算机基于 Intel® Core™ i3 处理器构建，配备 8 个千兆以太网端口、1 个 VGA 端口、8/16 个 RS-485 隔离串口和 5 个 USB 端口。此外，还配有 1 个 2.5” HDD/SSD 插槽和 1 个 mSATA 插槽，可为需要大量存储空间进行边缘数据采集的工业应用提供存储扩展。DA-680 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准，确保为变电站应用提供稳定可靠的系统操作。

外观

前视图

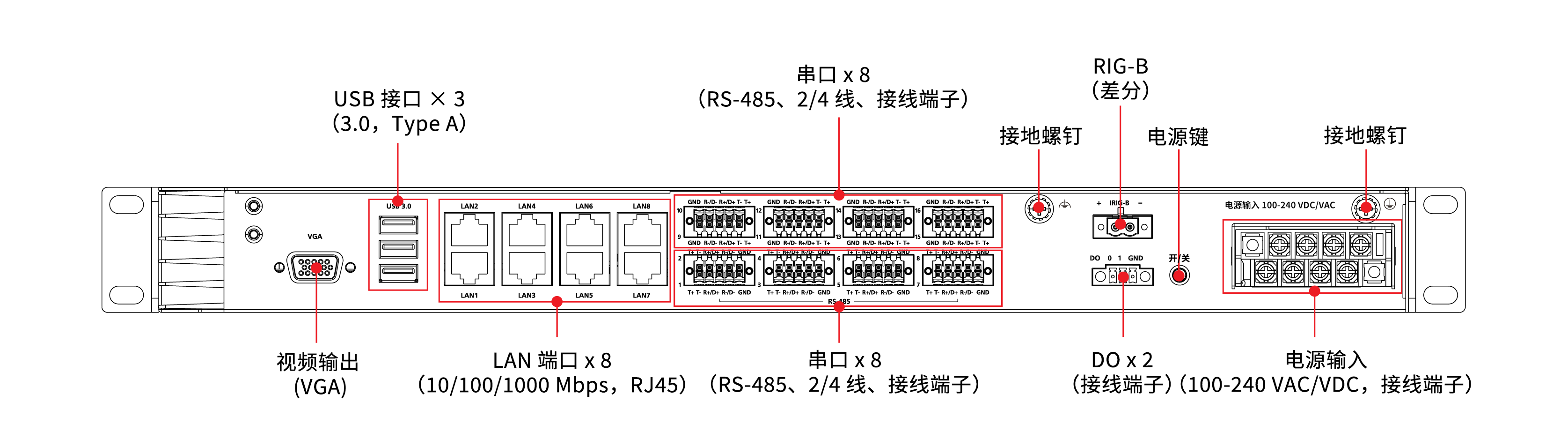

后视图

  • CPU

    Intel® Core™ i3-8145UE Whiskey Lake 处理器

  • 系统内存插槽

    DDR4（non-ECC）插槽 x 1

  • DRAM

    最大 16 GB

  • 图形控制器

    Intel® UHD Graphics 620

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 1
    mSATA 插槽 x 1

  • 支持的 OS

    Windows 10 IoT Ent 2021 LTSC，version 21H2
    Linux Debian 11
    Ubuntu 20.04
    CentOS 7.9

  • USB 2.0

    USB 2.0 接口 x 3，type-A 接头
    前面板 2 个端口，计算机内 1 个端口

  • USB 3.0

    USB 3.0 接口 x 3，type A 接头
    后面板 3 个端口

  • 视频输出

    VGA x 1，DB-15 连接器

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 8

  • 时间同步

    IRIG-B（接线端子）

  • TPM

    TPM v2.0

  • 串口

    DA-680-I-8-WL3-H/HH：2 线 RS-485/4 线 RS-485 x 8（接线端子）
    DA-680-I-16-WL3-H/HH：2 线 RS-485/4 线 RS-485 x 16（接线端子）

  • 接头

    螺丝紧固欧式接线端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink（漏型）

  • 电压

    标称电压 24 VDC，集电极开路输出可达 30 VDC

  • 隔离保护

    3k VDC

  • 系统

    可编程 x 6
    存储 x 1
    电源 x 1
    电源故障 x 2
    （电源故障 1/2）

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个（Tx，Rx）

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    接线端子

  • 串口标准

    RS-485 2线/4线

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入信号

    差分

  • 时间码输入

    基于：
    IRIG 标准 200-04
    IEEE 1344

  • 精度（时间同步）

    ±1 µs

  • 精度（自由运行）

    ±500 ms @ 24 hr

  • 输入电流

    100 至 240 VAC，50/60 Hz，1.05 A（最大）
    100 至 240 VDC，0.7 A（最大）

  • 电源键

    开/关（后面板）

  • 复位按钮

    复位按钮（前面板）

  • 外壳

    金属

  • 尺寸（无挂耳）

    440 x 335.5 x 44 mm （17.32 x 13.21 x 1.73 英寸）

  • 重量

    4659.5 g (10.27 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -25 至 55°C（-13 至 131°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF：100 A/m（50 Hz 时）
    IEC 61000-4-11

  • 变电站

    IEC 61850-3
    IEEE 1613

  • 保护继电器

    IEC 60255

  • 冲击

    IEC 61850-3 Edition 2.0，IEC 60068-2-27，IEC 60255-21-2

  • 安全

    UL 62368-1
    IEC 62368-1

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    238,154 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 驱动程序 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for DA-680 Series ((Linux drivers and SDK)
1.2 KB 		软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2023年2月23日 2023年2月23日 发布说明
Software Package for DA-680 Series (example code for Windows 10 IoT Enterprise LTSC 2021)
985.3 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 发布说明
Driver for DA-680 Series (Windows 10 IoT Enterprise LTSC 2021 peripherals)
969.2 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 发布说明
Utility for DA-680 Series (Windows 10 IoT Enterprise LTSC 2021)
2.5 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月23日 2023年2月23日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
FOSS Statement for DA-680 series Win10 LTSC 21H2
236.8 KB 		声明书 英文 v1.0 2024年10月9日 2024年10月9日
Declaration of Conformity for DA-680 Series
313.6 KB 		声明书 英文 v1.0 2024年1月15日 2024年1月15日
Manual for DA-680 Series
3.8 MB 		手册 英文 v1.0 2023年12月29日 2023年12月29日
DA-680 系列产品资料表
4.4 MB 		产品资料表 中文 v1.0 2023年8月21日 2023年8月21日
QIG for DA-680 Series
1.3 MB 		QIG 英文 v1.1 2023年8月21日 2023年8月21日

可用型号 (4)

显示图片
比较
moxa-da-680-i-8-wl3-hh-image.jpg | MoxaDA-680-I-8-WL3-HH
比较
moxa-da-680-i-8-wl3-h-image.jpg | MoxaDA-680-I-8-WL3-H
比较
moxa-da-680-i-16-wl3-hh-image.jpg | MoxaDA-680-I-16-WL3-HH
比较
moxa-da-680-i-16-wl3-h-image.jpg | MoxaDA-680-I-16-WL3-H
10/100/1000 Mbps 端口
(RJ45 接头)		8888
RS-485 2 线//4 线
(接线端子)		881616
CPUIntel® Core™ i3-8145UEIntel® Core™ i3-8145UEIntel® Core™ i3-8145UEIntel® Core™ i3-8145UE
电源输入
100-240 VAC/VDC		双单双单
工作温度-25 ~ 55°C-25 ~ 55°C-25 ~ 55°C-25 ~ 55°C
