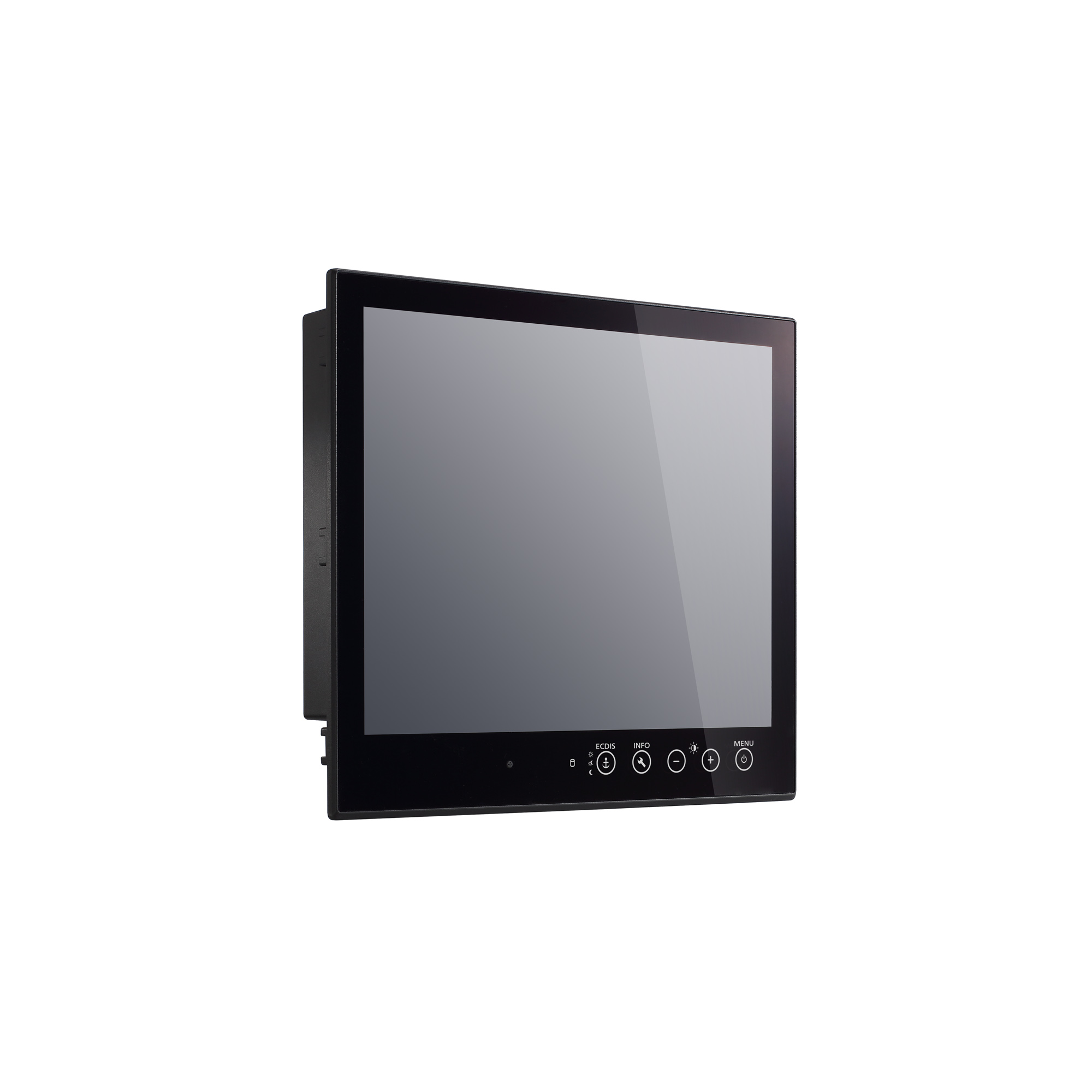

MPC-2190 系列

19 英寸 ECDIS 色彩校准无风扇平板计算机

moxa-mpc-2190-series-image-1-(1).jpg | Moxa
moxa-mpc-2190-series-image-2-(1).jpg | Moxa
moxa-mpc-2190-series-image-3-(1).jpg | Moxa

特点和优势

  • 19 英寸平板计算机
  • 第三代 Intel® 处理器(Intel® Core i7 3517UE 1.7 GHz 或 Celeron® 1047UE,1.40 GHz)
  • 符合 ECDIS 标准的色彩校准(由 CTOS 提供)
  • SavvyTouch 显示屏控制
  • 无风扇系统设计
  • 内置 NMEA 0183 和三合一软件可选 RS-232/422/485 接口
  • 支持多种电源输入(直流和交流)

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

MPC-2190 平板计算机搭载 Intel 第三代处理器并配备 4 GB 内存,为工业海事环境提供可靠的多功能和高性能平台。MPC-2190 平板计算机配备 2 个 RS-232/422/485 串口、4 个 NMEA 0183 端口和 2 个千兆以太网端口,并提供支持本地网络冗余功能的多种串口界面、海事专用接口和高速 IT 通信。

MPC-2190 系列提供一系列适用于工业环境的标准显示增强功能(包括全方位调光、宽视角和可选的光学粘合),以及海事环境专用的创新技术:操作简单的 SavvyTouch OSD 控制、可在黑暗条件下方便进行自动调节的传感器、对硬件状态进行 BIOS 层级即时报告(以确定机器无法启动的原因)、ECDIS 快速切换的按钮(仅支持色彩校准的 ECDIS 型号),以及可使用按照 ECDIS 标准预设的三项校准进行即时亮度调节。此外,MPC-2190 系列采用模块化设计,更容易集成至全新或现有工业级系统中,从而降低部署成本并缩短产品上市时间。

MPC-2190 平板计算机符合多种工业海事标准,包括 IEC 60945、IEC 61162、IEC 61174、DNV 和 IACS E10,体现出在海事应用中的适应力。IP54(前面板)和 IP22(后面板)等级的一体式外壳提供了应对恶劣海事环境的超强防护。

MPC-2190 系列还提供 ECDIS 型号,为 ECDIS 制图和导航站提供了出色的人机界面解决方案。



外观



  • CPU

    MPC-2190Z-W7E/2190X/2190Z:Intel® Celeron® 处理器 1047UE(2M 缓存,1.40 GHz)
    MPC-2197X/2197Z:Intel® Core™i7-3517UE 处理器(4M 缓存,高达 2.80 GHz)

  • 系统芯片组

    Mobile Intel® HM65 Express 芯片组

  • 图形控制器

    Intel© HD Graphics 520(集成显卡)

  • 系统内存预装

    4 GB DDR3/DDR3L

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 预装 OS

    Windows Embedded Standard 7 (WS7P) 64 位

  • 支持的 OS

    适用于嵌入式系统的 Windows 7 Pro
    Windows Embedded Standard 7 (WS7P) 64 位
    Windows 10 Pro 64 位
    Windows 10 Embedded IOT Ent 2016 LTSB High End EPKEA
    Windows 10 Embedded IOT Ent 2016 LTSB Value EPKEA

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽 x 2

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 4,type A 接头

  • 音频输入/输出

    线路输入 x 1,线路输出 x 1,3.5 mm 插口

  • PS/2

    键盘 PS/2 x 1,鼠标 PS/2 x 1

  • 视频输出

    DVI-D x 1,29-pin DVI-D 接头(母头)
    VGA x 1,15-pin D-sub 接头(母头)

  • NMEA 端口

    NMEA 0183 端口 x 4(接线端子)

  • 系统

    电源 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 有效显示区

    376.32 (H) x 301.06 (V) mm

  • 长宽比

    5:4

  • 对比度

    2000:1

  • 光强度(亮度)

    300 cd/m2

  • 最大颜色数量

    16.7M(8-bit/颜色)

  • 面板尺寸

    19 英寸可视图像

  • 面板类型

    MVA

  • 点距 (RGB)

    0.294 (H) x 0.294 (V) mm

  • 像素

    1280 x 1024

  • 响应时间

    20 ms(灰阶)

  • 视角

    178°/178°

  • 触摸类型

    MPC-2190Z/2197Z:电容式触摸 (PCAP)
    MPC-2190X/2197X:无

  • 触摸支持点

    MPC-2190Z/2197Z:4 点

  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • NMEA 接口

    串口标准:
    NMEA 0183:RS-422
    NMEA 2000:CAN 总线(可依需求提供)
    波特率:4800 bps
    数据位:8
    握手:无
    光隔离保护:3 kV
    校验位:无
    串口标准:NMEA 0183v2(可根据要求提供 NMEA 2000)
    停止位:1、1.5、2
    电压差:-6 V 至 +6 V(最大差分电平)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    100 至 240 VAC,18 至 34 VDC

  • 外壳

    金属

  • IP 等级

    IP54,前面板
    IP20,后面板

  • 尺寸

    429 x 387 x 74.5 mm(16.89 x 15.24 x 2.93 英寸)

  • 重量

    8,658 g (19.09 lb)

  • 工作温度

    -15 至 55°C(5 至 131°F)

  • 存储温度(含包装)

    -20 至 60°C(-4 至 140°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V

  • 环境测试

    IEC 60068-2-1,DNVGL-CG-0339
    IEC 60068-2-2,DNVGL-CG-0339
    IEC 60068-2-2,IEC 60945
    IEC 60068-2-30,IEC 60945

  • 海事

    ABS、CCS、DNV-GL

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6、IEC 60945、IEC 60068-2-64、DNVGL-CG-0339

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

名称 类型 版本 操作系统 发布日期
Driver for MPC-2190 Series (Windows 7 Embedded)
643.9 MB
驱动程序 v1.0
  • Windows 7
2017年3月20日 2017年3月20日
Software Package for MPC-2190 Series
164.8 KB
软件包 v1.0
  • Windows 7
2017年3月20日 2017年3月20日
Utility for MPC-2190 Series (Tools for Win7 Embedded)
265.6 KB
管理工具 v1.0
  • Windows 7
2017年3月20日 2017年3月20日

支持文件

名称 类型 语言 版本 发布日期
MPC-2190 系列产品资料表
1.9 MB
产品资料表 中文 v1.3 2019年6月10日 2019年6月10日
QIG for MPC-2190 Series
1.8 MB
QIG 英文 v1.0 2017年3月21日 2017年3月21日
Manual for MPC-2190 Series (Hardware)
16.9 MB
手册 英文 v2.0 2017年3月21日 2017年3月21日
Manual for MPC-2190 Series (Software)
1.1 MB
手册 英文 v1.0 2017年3月21日 2017年3月21日
Compatibility Guide for MPC-2190 Series
198.2 KB
兼容性指南 英文 v2.1 2017年3月21日 2017年3月21日

可用型号 (5)

显示图片
moxa-mpc-2190x-image.jpg | MoxaMPC-2190Xmoxa-mpc-2190z-image.jpg | MoxaMPC-2190Zmoxa-mpc-2190z-w7e-image.jpg | MoxaMPC-2190Z-W7Emoxa-mpc-2197x-image.jpg | MoxaMPC-2197X
面板19" (4:3)
300 nits
19" (4:3)
300 nits
19" (4:3)
300 nits
19" (4:3)
300 nits
CPUCeleron 1047UECeleron 1047UECeleron 1047UEi7-3517UE
RAM4 GB4 GB4 GB4 GB
OS 预装W7E OS
64 GB SSD
触摸屏CapacitiveCapacitive
LAN2222
串口2222
NMEA 01834444
视频输出1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
电源输入12/24 VDC
100-240 VAC
12/24 VDC
100-240 VAC
12/24 VDC
100-240 VAC
12/24 VDC
100-240 VAC
IP 等级IP54 (front),
IP20 (rear)
IP54 (front),
IP20 (rear)
IP54 (front),
IP20 (rear)
IP54 (front),
IP20 (rear)
工作温度-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
