MPC-2120 系列

12 英寸工业无风扇平板计算机

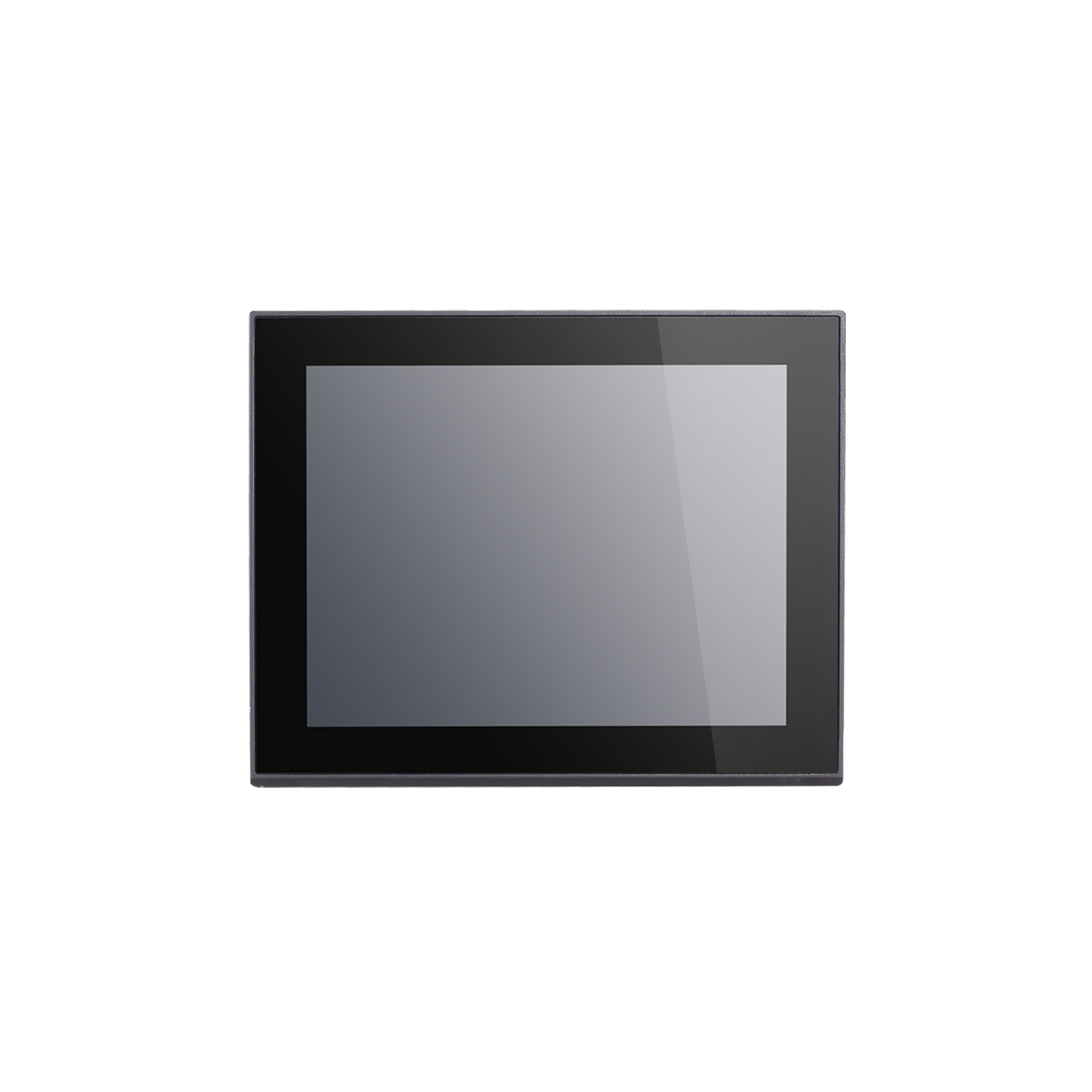

moxa-mpc-2120-series-image-1-(1).jpg | Moxa

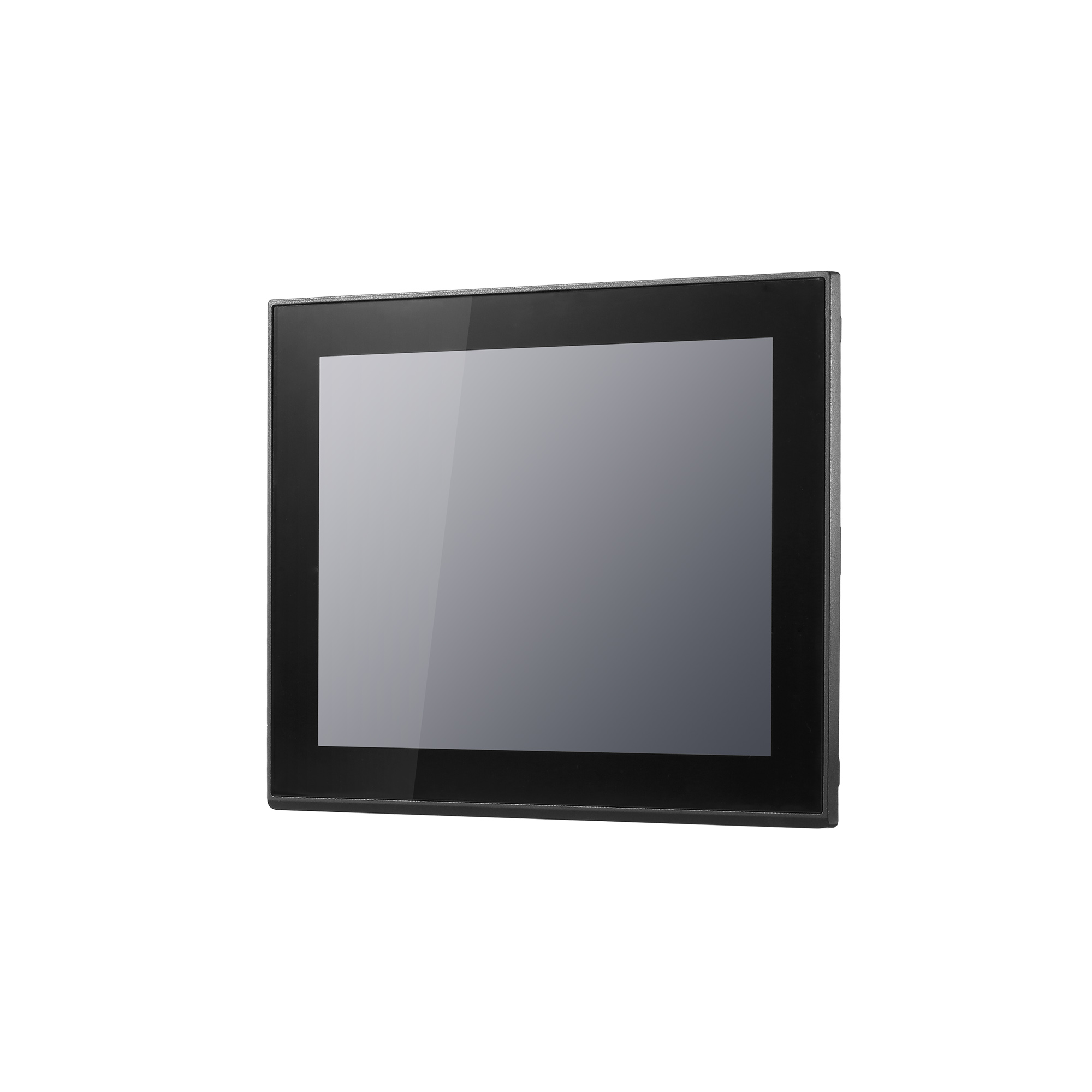

moxa-mpc-2120-series-image-2-(1).jpg | Moxa

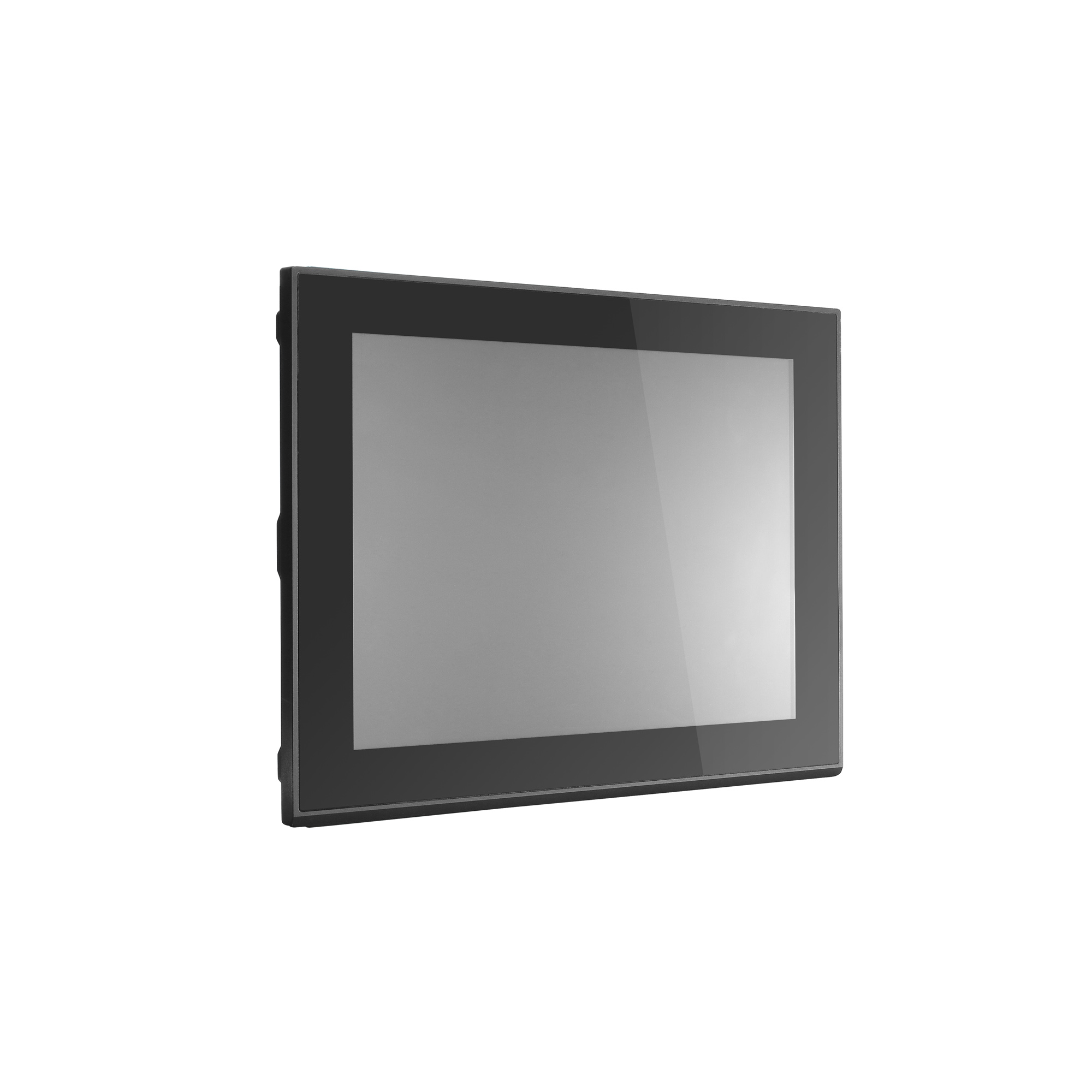

moxa-mpc-2120-series-image-3-(1).jpg | Moxa

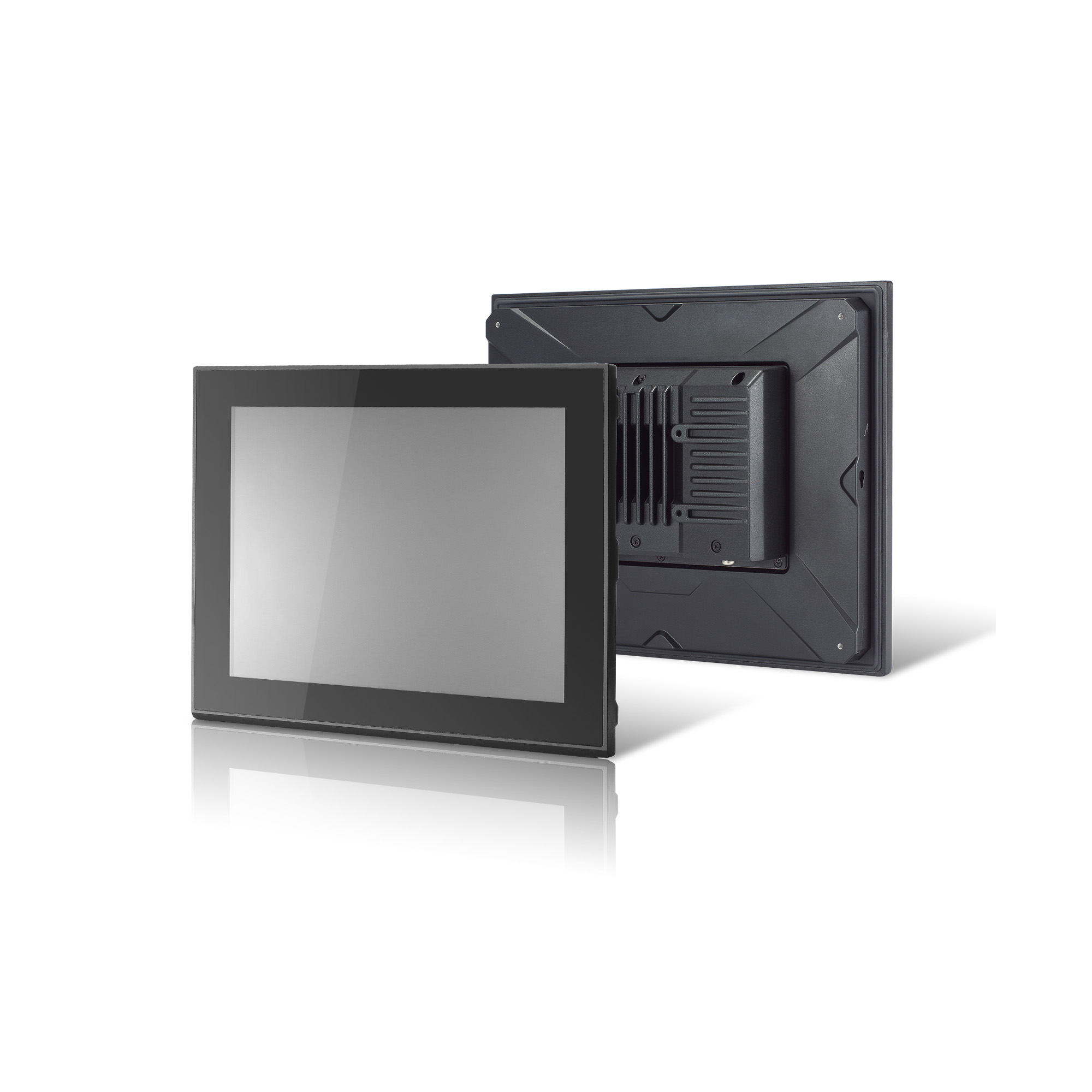

moxa-mpc-2120-series-image-4-(1).jpg | Moxa

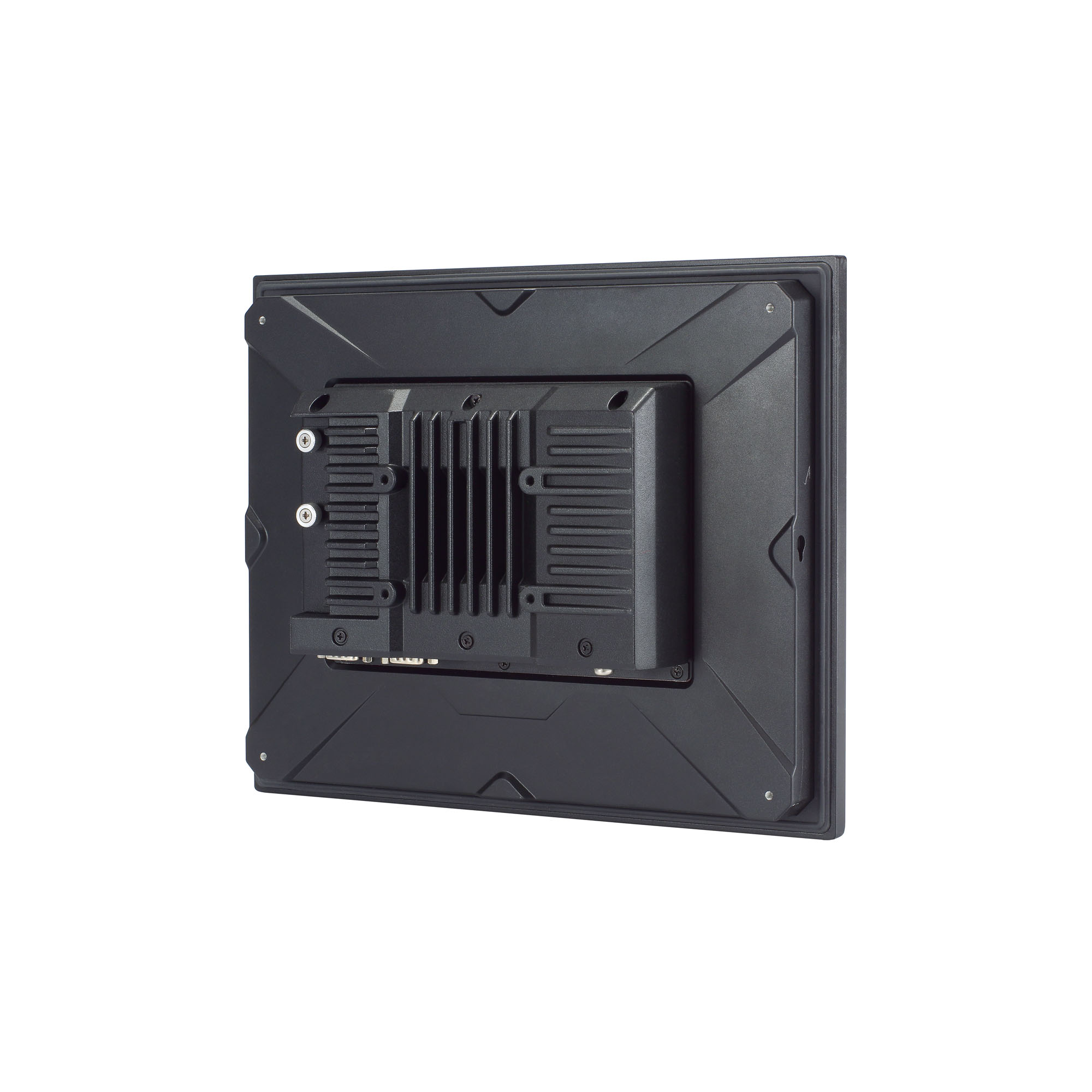

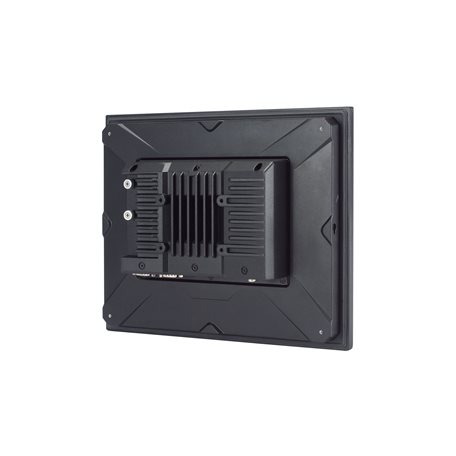

moxa-mpc-2120-series-image-5-(1).jpg | Moxa

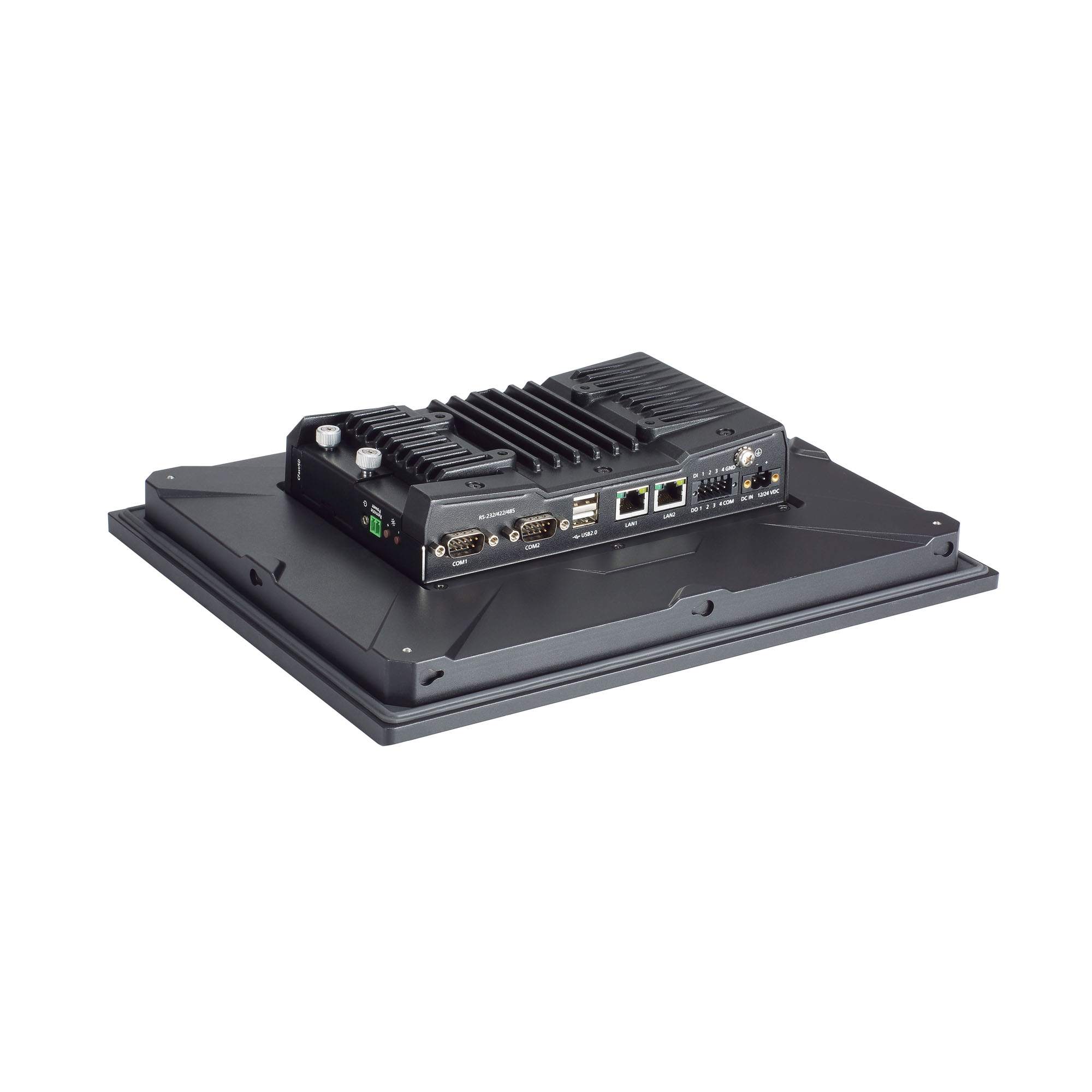

moxa-mpc-2120-series-image-6-(1).jpg | Moxa

特点和优势

  • 12 英寸平板计算机
  • Intel® Atom 处理器:E3845 1.91 GHz 或 E3826 1.46 GHz
  • -40 至 70°C 宽温设计,无风扇或加热器
  • 1000 尼特日光下可视 LCD
  • 符合 Class 1 Division 2、ATEX Zone 2 和 IECEx 认证
  • 10 至 36 VDC 宽范围电源输入
  • 符合 DNV GL 海事认证

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa

联系销售人员

介绍

MPC-2120 12 英寸平板计算机搭载 Intel® Atom™ E3800 系列处理器,为工业环境提供可靠耐用的多功能平台。MPC-2120 平板计算机配备 2 个软件可选的 RS-232/422/485 串口和 2 个千兆以太网端口,并提供支持本地网络冗余功能的多种串口界面和高速 IT 通信。

MPC-2120 系列平板计算机支持宽温工作(-40 至 70°C),且无风扇、流线型的设计,可实现高效散热,使其成为油气田和钻井平台等恶劣、高温户外环境中极其可靠的工业平台之一。MPC-2120 采用 1000 尼特 LCD 面板,提供日光下可视、多点触控和可戴手套操作的电容屏,为户外应用带来一流的用户体验。

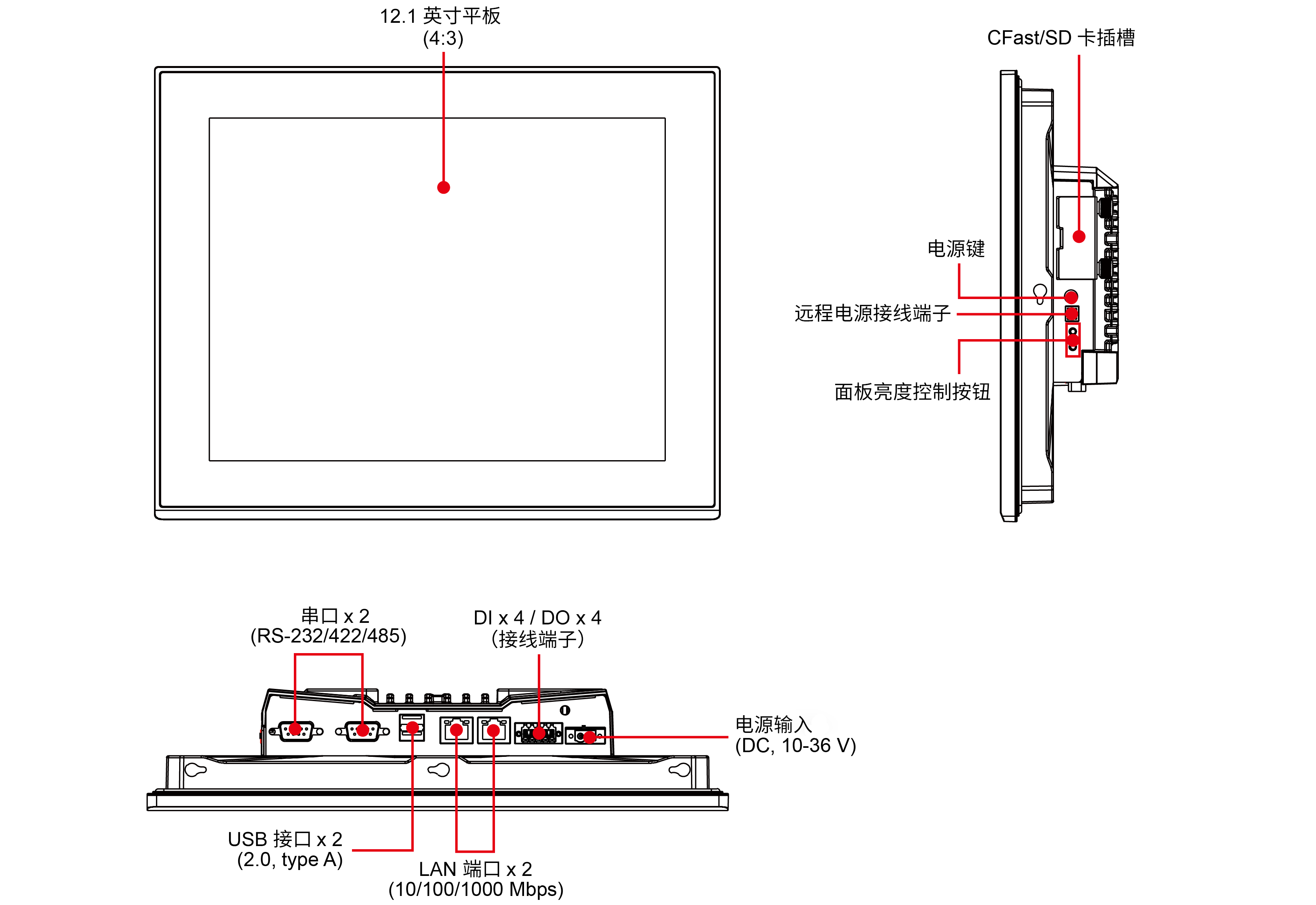

外观



  • CPU

    MPC-2120-E2-T:Intel Atom® 处理器 E3826(1M 缓存,1.46 GHz)
    MPC-2120-E4-T:Intel Atom® 处理器 E3845(2M 缓存,1.91 GHz)

  • 图形控制器

    Intel® HD Graphics

  • 系统内存预装

    4 GB DDR3L

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 预装 OS

    MPC-2120-E2-T-W7E/MPC-2120-E4-T-W7E:Windows Embedded Standard 7 (WS7P) 64 位

  • 支持的 OS

    适用于嵌入式系统的 Windows 7 Pro
    Windows Embedded Standard 7 (WS7P) 64 位
    Windows 10 Pro 64 位
    Windows 10 Embedded IOT Ent 2016 LTSB Entry 64 位

  • 存储卡槽

    CFast 插槽 x 1
    SD 插槽 x 1,SD 3.0 (SDHC/SDXC) 插槽

  • 预装存储

    MPC-2120-E2-T-W7E/MPC-2120-E4-T-W7E:32 GB CFast 卡

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 2,type A 接头

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • 系统

    电源 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 有效显示区

    245.76 (H) x 184.32 (V) mm

  • 长宽比

    4:3

  • 对比度

    700:1

  • 光强度(亮度)

    1000 cd/m2

  • 最大颜色数量

    16.2M(8-bit/颜色)

  • 面板尺寸

    12 英寸可视图像

  • 面板类型

    TN

  • 点距 (RGB)

    0.240 (H) x 0.240 (V) mm

  • 像素

    1024 x 768

  • 响应时间

    5 ms(灰阶)

  • 视角

    160°/140°

  • 触摸类型

    电容式触摸 (PCAP)

  • 触摸支持点

    4 点

  • 支持戴手套操作

  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    TX+、TX-、RX+、RX-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    TX+、TX-、RX+、RX-、GND

  • 输入电压

    10 至 36 VDC

  • 电源功耗

    40 W(最大)

  • 外壳

    金属

  • IP 等级

    IP66

  • 尺寸

    306 x 245 x 64 mm(12 x 9.6 x 2.5 英寸)

  • 重量

    2,640 g (5.82 lb)

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 70°C(-40 至 158°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1,DNVGL-CG-0339
    IEC 60068-2-2,DNVGL-CG-0339
    IEC 60068-2-2,IEC 60945
    IEC 60068-2-30,IEC 60945

  • 危险环境

    ATEX,Class I Division 2,IECEx

  • 海事

    DNV-GL

  • 机械防护等级

    IEC 60529,IP 等级

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6、IEC 60068-2-6、IEC 60945、IEC 60068-2-64、DNVGL-CG-0339

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for MPC-2120 Series (Win10)
364.9 MB
驱动程序 v1.0
  • Windows 10
2019年8月26日 2019年8月26日 发布说明
Driver for MPC-2120 Series
364.9 MB
驱动程序 v1.0
  • Windows 7
2017年12月19日 2017年12月19日
Software Package for MPC-2120 Series
479.6 KB
软件包 v1.0
  • Windows 7
2017年12月19日 2017年12月19日
Utility for MPC-2120 Series (MxOSD)
163.8 KB
管理工具 v1.0
  • Windows 7
2017年12月19日 2017年12月19日
Utility for MPC-2120 Series (SerialInterface)
280.5 KB
管理工具 v1.0
  • Windows 7
2017年12月19日 2017年12月19日

支持文件

名称 类型 语言 版本 发布日期
Manual for MPC-2120 Series (Hardware)
2.8 MB
手册 英文 v1.1 2019年9月16日 2019年9月16日
Manual for MPC-2120 Series (Linux UM)
4.9 MB
手册 英文 v1.0 2019年8月21日 2019年8月21日
QIG for MPC-2120 Series
1.0 MB
QIG 英文 v1.1 2019年8月21日 2019年8月21日
Manual for MPC-2120 Series (Hardware)
2.8 MB
手册 英文 v1.0 2017年12月20日 2017年12月20日
Manual for MPC-2120 Series (Windows 7 Embedded)
3.2 MB
手册 英文 v1.0 2017年12月20日 2017年12月20日

可用型号 (4)

显示图片
moxa-mpc-2120-e2-t-image.jpg | MoxaMPC-2120-E2-Tmoxa-mpc-2120-e4-t-image.jpg | MoxaMPC-2120-E4-TMPC-2120-E2-LB-TMPC-2120-E4-LB-T
面板12" (4:3)
1,000 nits
12" (4:3)
1,000 nits
12" (4:3)
500 nits
12" (4:3)
500 nits
CPUIntel Atom® E3826Intel Atom® E3845Intel Atom® E3826Intel Atom® E3845
RAM4 GB4 GB4 GB4 GB
OS 预装
触摸屏CapacitiveCapacitiveCapacitiveCapacitive
LAN2222
串口2222
DI/DO4/44/44/44/4
电源输入12/24 VDC12/24 VDC12/24 VDC12/24 VDC
IP 等级IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
工作温度-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
