MPC-2070 系列

7 英寸工业无风扇平板计算机

moxa-mpc-2070-series-image-1-(1).jpg | Moxa
moxa-mpc-2070-series-image-2-(1).jpg | Moxa
moxa-mpc-2070-series-image-3-(1).jpg | Moxa
moxa-mpc-2070-series-image-4-(1).jpg | Moxa
moxa-mpc-2070-series-image-5-(1).jpg | Moxa
moxa-mpc-2070-series-image-6-(1).jpg | Moxa
moxa-mpc-2070-series-image-7-(1).jpg | Moxa

特点和优势

  • 7 英寸平板计算机
  • Intel® Atom™ 处理器 E3826 1.46 GHz
  • -40 至 70°C 宽温设计,无风扇或加热器
  • 1000 尼特日光下可视 LCD
  • 屏幕支持多点触控与戴手套触摸
  • 10 至 36 VDC 宽范围电源输入

认证

  • moxa-dnv-certification-logo-image.png | Moxa

联系销售人员

介绍

MPC-2070 7 英寸平板计算机搭载 Intel® Atom™ E3800 系列处理器,为工业环境提供可靠耐用的多功能平台。 MPC-2070 平板计算机配备 2 个软件可选的 RS-232/422/485 串口和 2 个千兆以太网端口,并提供支持本地网络冗余功能的多种串口界面以及高速 IT 通信。

MPC-2070 系列平板计算机支持宽温工作(-40 至 70°C),且无风扇、流线型的设计,可实现高效散热,使其成为油气田和钻井平台等恶劣、高温户外环境中极其可靠的工业平台之一。 MPC-2070 采用 1000 尼特 LCD 面板,并提供日光下可视、多点触控和可戴手套操作的电容屏,为户外应用带来一流的用户体验。

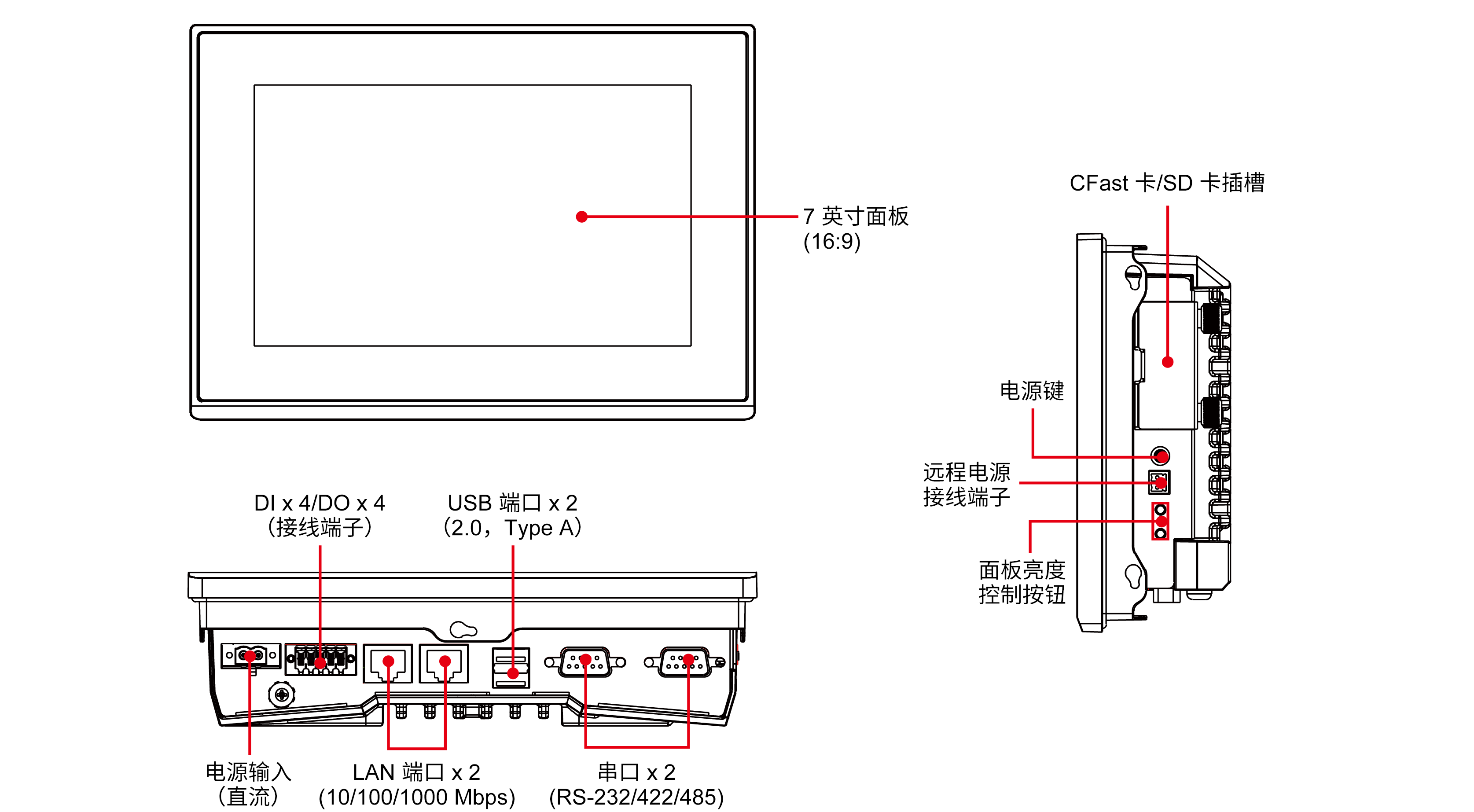

外观



  • CPU

    Intel Atom® 处理器 E3826(1M 缓存,1.46 GHz)

  • 图形控制器

    Intel® HD Graphics

  • 系统内存预装

    4 GB DDR3L

  • 系统内存插槽

    SODIMM DDR3/DDR3L 插槽 x 1

  • 预装 OS

    MPC-2070-E2-T/MPC-2070-E2-LB-T: 未预装 OS
    MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E:预装 OS

  • 支持的 OS

    适用于嵌入式系统的 Windows 7 Pro
    Windows Embedded Standard 7 (WS7P) 64 位
    Windows 10 Pro 64 位
    Windows 10 Embedded IOT Ent 2016 LTSB Entry 64 位

  • 存储卡槽

    CFast 插槽 x 1
    SD 插槽 x 1,SD 3.0 (SDHC/SDXC) 插槽

  • 预装存储

    MPC-2070-E2-T-W7E/MPC-2070-E2-LB-T-W7E:32 GB CFast 卡预装

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2

  • 串口

    RS-232/422/485 端口 x 2,软件可选(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 2,type A 接头

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • 系统

    电源 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 有效显示区

    152.4 (H) x 91.44 (V) mm

  • 长宽比

    16:9

  • 对比度

    600:1

  • 光强度(亮度)

    MPC-2070-E2-T 系列:1000 cd/m2
    MPC-2070-E2-LB-T 系列:350 cd/m2

  • 最大颜色数量

    16.2M(8-bit/颜色)

  • 面板尺寸

    7 英寸可视图像

  • 面板类型

    TN

  • 点距 (RGB)

    0.1905 (H) x 0.1905 (V) mm

  • 像素

    800 x 480

  • 响应时间

    5 ms(灰阶)

  • 视角

    140°/120°

  • 触摸类型

    电容式触摸 (PCAP)

  • 触摸支持点

    4 点

  • 支持戴手套操作

  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    10 至 36 VDC

  • 电源功耗

    40 W(最大)

  • 外壳

    金属

  • IP 等级

    IP66,前面板
    IP20,后面板

  • 尺寸

    200 x 140 x 45 mm(7.9 x 5.5 x 1.8 英寸)

  • 重量

    1,400 g (3.09 lb)

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 70°C(-40 至 158°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1,DNVGL-CG-0339
    IEC 60068-2-2,DNVGL-CG-0339
    IEC 60068-2-2,IEC 60945
    IEC 60068-2-30,IEC 60945

  • 海事

    DNV-GL

  • 机械防护等级

    IEC 60529,IP 等级

  • 安全

    EN 60950-1,IEC 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6、IEC 60068-2-6、IEC 60945、IEC 60068-2-64、DNVGL-CG-0339

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
x86 Computers (Linux drivers and SDK)
802.0 bytes
软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
2022年11月28日 2022年11月28日 发布说明
Driver for MPC-2070 Series (Linux Debian 9)
1.7 MB
驱动程序
SHA-512
v1.0
  • Linux
2019年11月5日 2019年11月5日 发布说明
Driver for MPC-2070 Series (Win10)
364.9 MB
驱动程序
SHA-512
v1.0
  • Windows 10
2019年8月26日 2019年8月26日 发布说明
Firmware for MPC-2070 Series (Linux)
1.3 GB
固件
SHA-512
v1.0
  • Debian 9.x
2019年3月11日 2019年3月11日 发布说明
Driver for MPC-2070 Series
364.9 MB
驱动程序
SHA-512
v1.0
  • Windows 7
2017年7月26日 2017年7月26日
Software Package for MPC-2070 Series
479.6 KB
软件包
SHA-512
v1.0
  • Windows 7
2017年7月26日 2017年7月26日
Utility for MPC-2070 Series (MxOSD)
163.8 KB
管理工具
SHA-512
v1.0
  • Windows 7
2017年7月26日 2017年7月26日
Utility for MPC-2070 Series (SerialInterface)
280.5 KB
管理工具
SHA-512
v1.0
  • Windows 7
2017年7月26日 2017年7月26日

支持文件

名称 类型 语言 版本 发布日期
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB
手册 英文 v1.2 2023年1月20日 2023年1月20日
Manual for MPC-2070 Series (hardware)
6.7 MB
手册 英文 v2.0 2021年11月11日 2021年11月11日
QIG for MPC-2070 Series
825.2 KB
QIG 英文 v2.1 2021年4月21日 2021年4月21日
Manual for MPC-2070 Series (Linux UM)
4.9 MB
手册 英文 v1.0 2019年8月21日 2019年8月21日
Manual for MPC-2000 Series (Linux)
4.4 MB
手册 英文 v1.1 2019年8月21日 2019年8月21日
Manual for MPC-2070 Series (Windows 7 Embedded)
3.1 MB
手册 英文 v1.0 2017年7月27日 2017年7月27日

可用型号 (4)

显示图片
moxa-mpc-2070-e2-t-image.jpg | MoxaMPC-2070-E2-Tmoxa-mpc-2070-e2-t-w7e-image.jpg | MoxaMPC-2070-E2-T-W7Emoxa-mpc-2070-e2-lb-t-image.jpg | MoxaMPC-2070-E2-LB-Tmoxa-mpc-2070-e2-lb-t-w7e-image.jpg | MoxaMPC-2070-E2-LB-T-W7E
面板7" (16:9)
1,000 nits
7" (16:9)
1,000 nits
7" (16:9)
350 nits
7" (16:9)
350 nits
CPUIntel Atom® E3826Intel Atom® E3826Intel Atom® E3826Intel Atom® E3826
RAM4 GB4 GB4 GB4 GB
OS 预装W7E OS
32 GB CFast
W7E OS
32 GB CFast
触摸屏CapacitiveCapacitiveCapacitiveCapacitive
LAN2222
串口2222
DI/DO4/44/44/44/4
电源输入12/24 VDC12/24 VDC12/24 VDC12/24 VDC
IP 等级IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
IP66 (front),
IP20 (rear)
工作温度-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
