MD-224 系列

24 英寸海事显示器

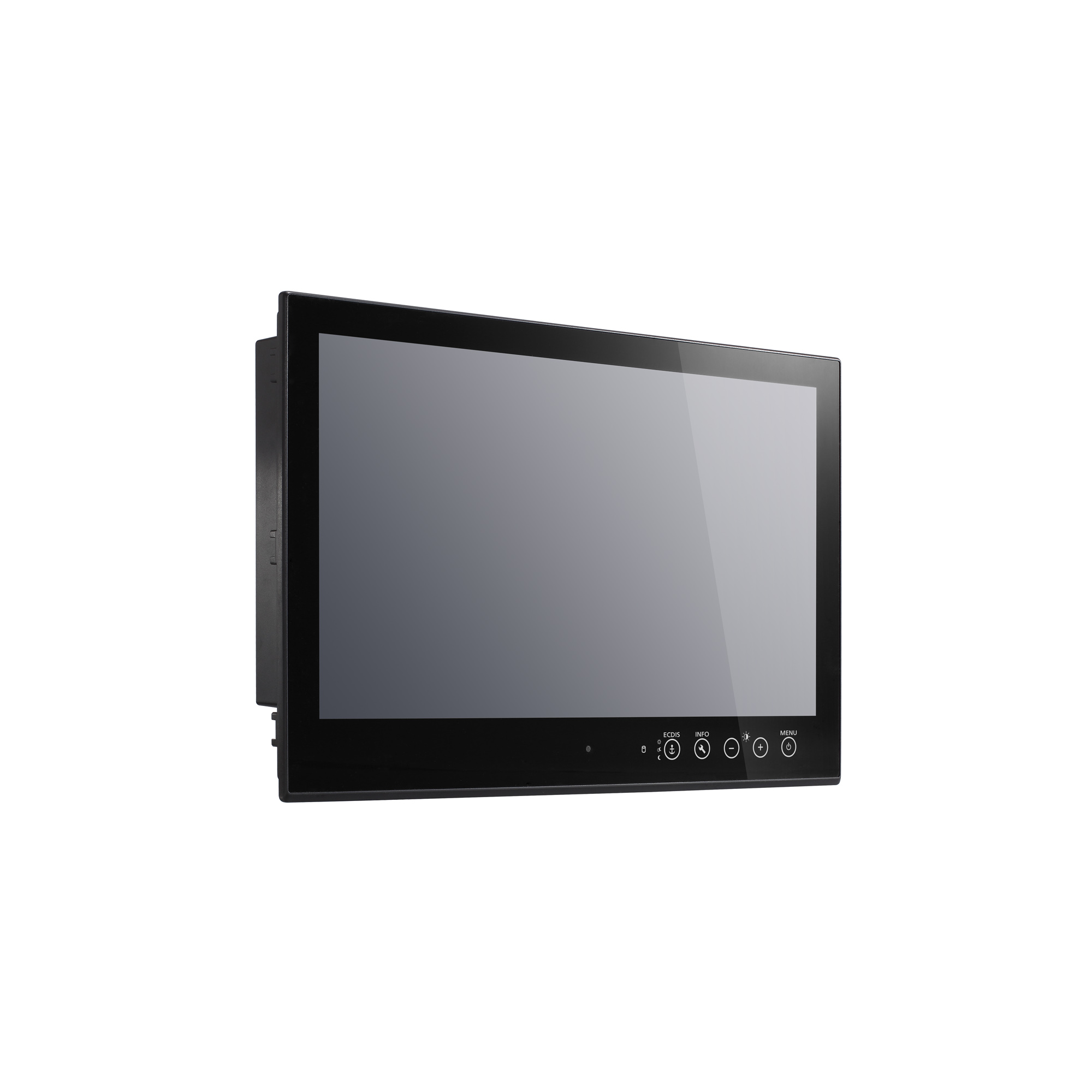

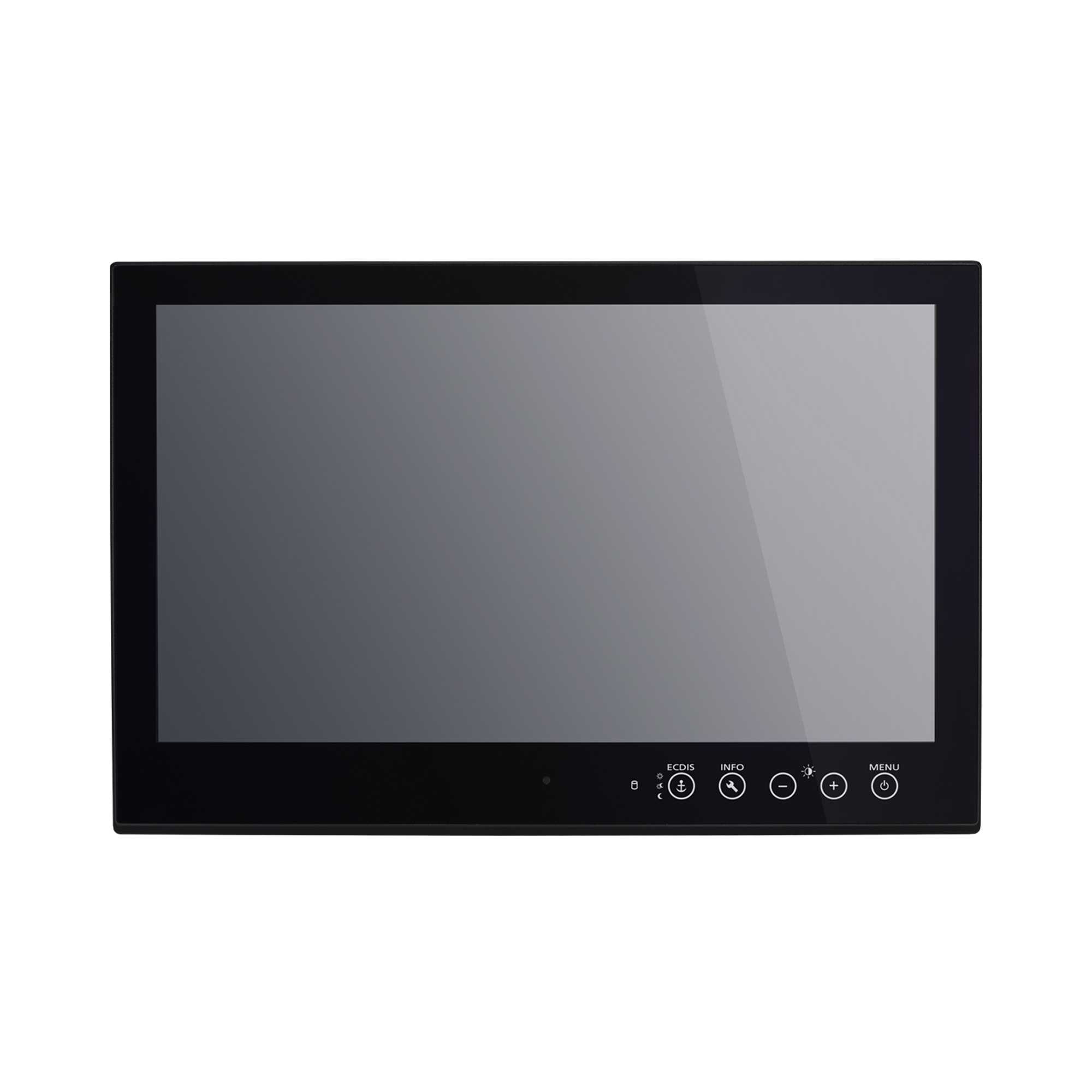

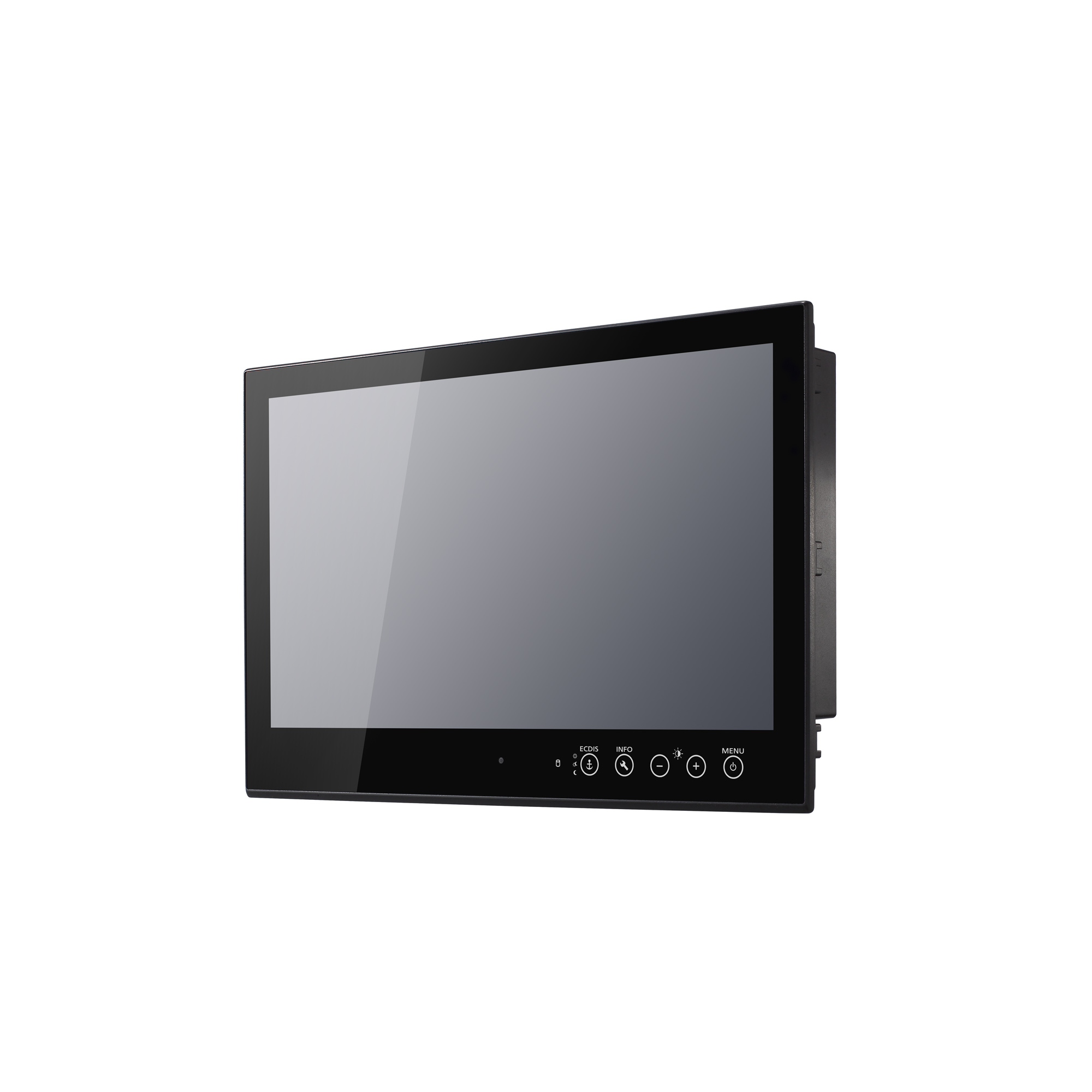

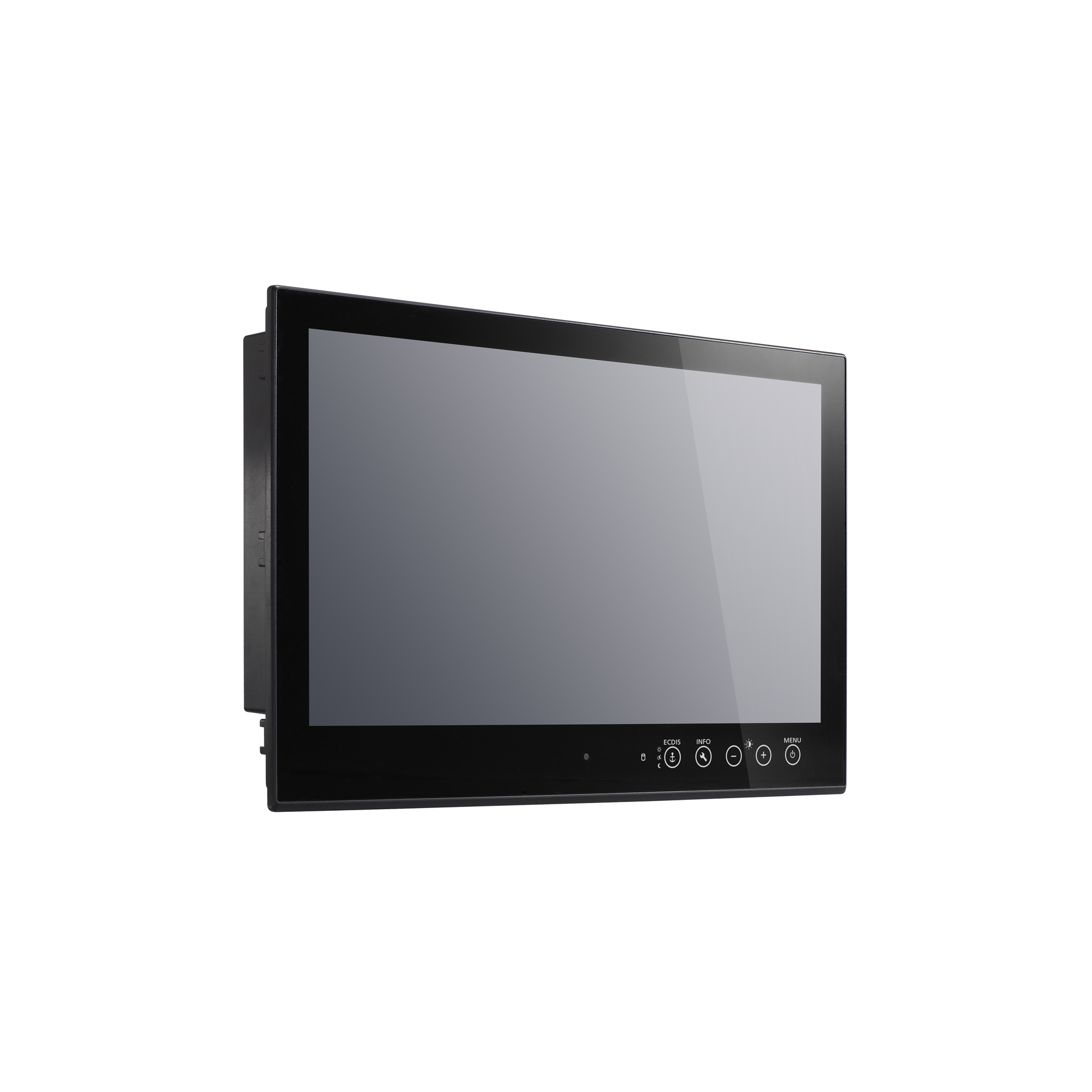

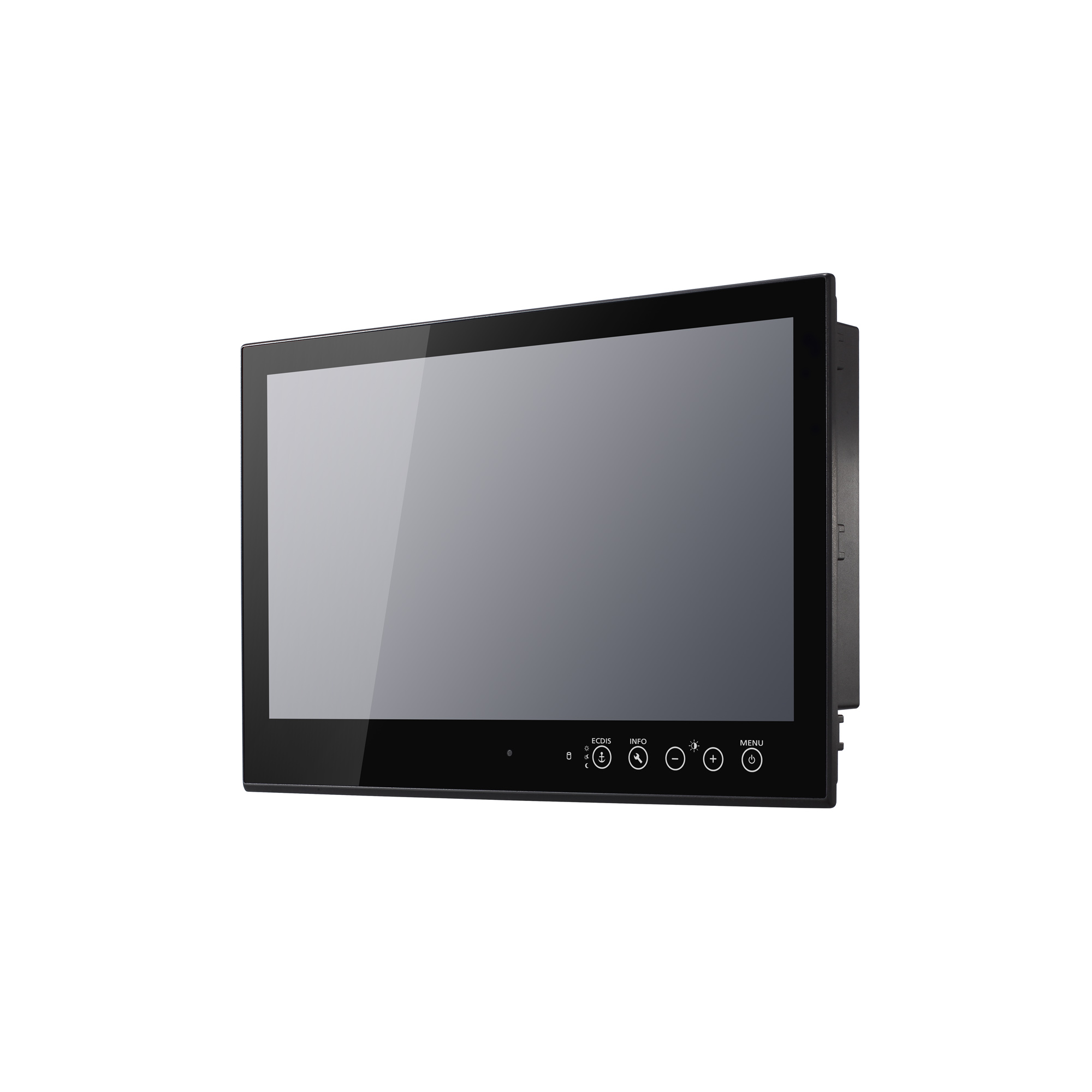

moxa-md-224-series-image-1-(1).jpg | Moxa
moxa-md-224-series-image-2-(1).jpg | Moxa
moxa-md-224-series-image-3-(1).jpg | Moxa
moxa-md-224-series-image-4-(1).jpg | Moxa
moxa-md-224-series-image-5-(1).jpg | Moxa

特点和优势

  • 24 英寸显示器,16:9 长宽比
  • 300 尼特或日光下可视 1000 尼特 LED 背光
  • 符合 ECDIS 标准的色彩校准(由 CTOS 提供)
  • 全方位调光,0 至 100%
  • SavvyTouch 显示屏控制
  • 内置 RS-232/422/485 接口
  • 双电源输入(直流和交流)
  • IP54 等级前面板(可依需求提供 IP66 等级)

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

MD-224 系列海事显示器支持全方位调光、宽视角和可选的光学粘合。这款显示器采用小型模块化设计,更容易集成至工业级海事系统中,从而降低部署成本并缩短产品上市时间。

MD-224 采用了创新和简单易用的 SavvyTouch 显示屏控制技术,支持其他海事显示控制台不具备的独特功能:可在黑暗条件下方便地进行自动调节的传感器、可及时更新电源状态的信息按钮,以及可在白天、黄昏和夜间 ECDIS 模式下进行切换调节的开关(仅支持色彩校准的 ECDIS 型号)。

MD-224 系列显示器符合 IEC 60945、DNV、ABS 和 IACS E10 标准,适用于海事应用。IP54 防护等级(可依需求提供 IP66 等级型号)的外壳提供了超越国际标准的防尘和防潮保护。

MD-224 系列还提供 ECDIS 型号,为 ECDIS 制图和导航站提供了出色的人机界面解决方案。

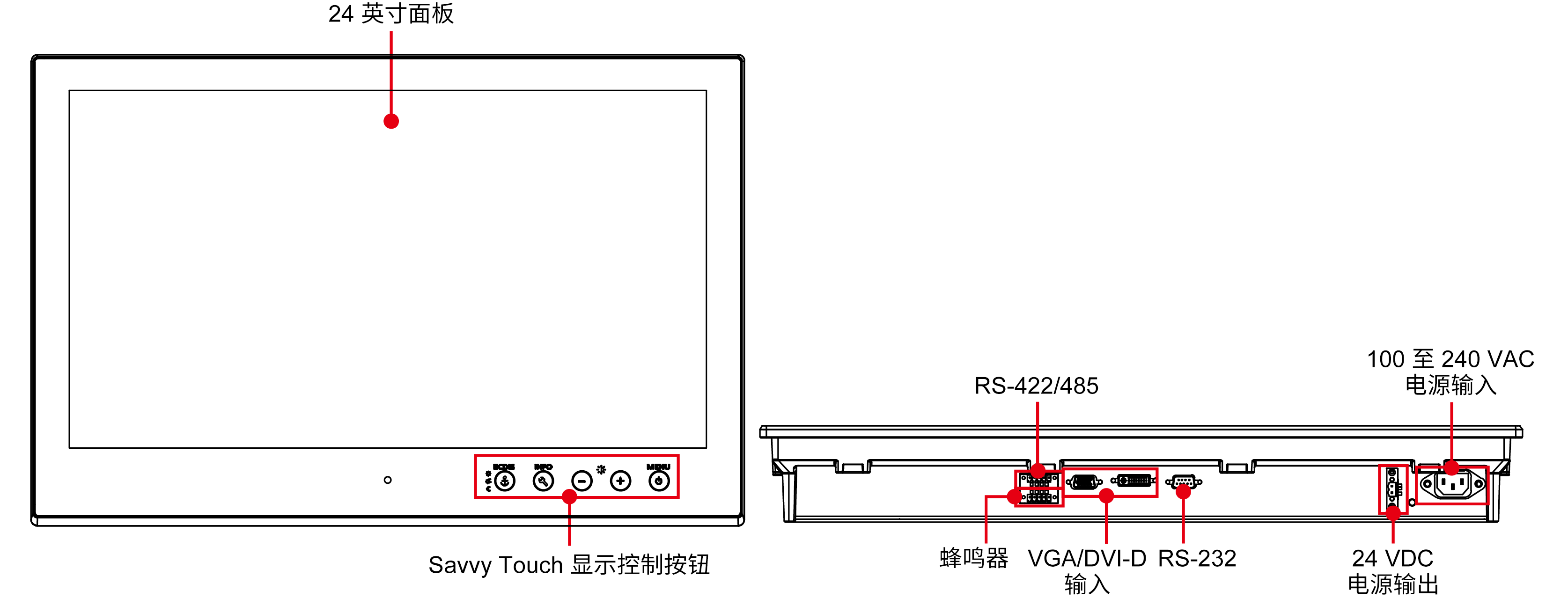

外观



  • 长宽比

    16:9

  • 对比度

    5,000:1

  • 最大颜色数量

    16.7M(8-bit/颜色)

  • 面板尺寸

    24 英寸可视图像

  • 面板类型

    MVA

  • 像素

    1920 x 1080

  • 响应时间

    25 ms(灰阶)

  • 视角

    178°/178°

  • 光强度(亮度)

    MD-224X/224Z: 300 cd/m2
    MD-224Z-HB:1000 cd/m2

  • 串口

    RS-232 端口 x 1(DB9 公头)
    RS-232/422/485 端口 x 1,软件可选(接线端子)

  • 视频输入

    DVI-D x 1,29-pin DVI-D 接头(母头)
    VGA x 1,15-pin D-sub 接头(母头)

  • 触摸类型

    MD-224Z/224Z-HB:电容式触摸 (PCAP)
    MD-224X:无

  • 触摸支持点

    MD-224Z/224Z-HB:4 点

  • 波特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    100 至 240 VAC,24 VDC(18 至 30 V)

  • 电源功耗

    40 W(最大)

  • 外壳

    金属

  • IP 等级

    IP54,前面板
    IP20,后面板

  • 尺寸

    595 x 393 x 75 mm(23.43 x 15.47 x 2.95 英寸)

  • 重量

    9,570 g (21.10 lb)

  • 安装

    台式、平板安装、VESA 安装

  • 工作温度

    -15 至 55°C(5 至 131°F)

  • 存储温度(含包装)

    -20 至 60°C(-4 至 140°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:1k V

  • 海事

    ABS、CCS、DNV-GL、IEC 60945

  • 安全

    UL 60950-1

支持文件

名称 类型 语言 版本 发布日期
MD-224 系列产品资料表
1.9 MB
产品资料表 中文 v1.1 2019年4月15日 2019年4月15日
Manual for MD-224 Series (Hardware)
7.1 MB
手册 英文 v2.0 2017年3月20日 2017年3月20日
QIG for MD-224 Series
2.0 MB
QIG 英文 v1.0 2015年7月15日 2015年7月15日

可用型号 (3)

显示图片
moxa-md-224x-image.jpg | MoxaMD-224Xmoxa-md-224z-image.jpg | MoxaMD-224Zmoxa-md-224z-hb-image.jpg | MoxaMD-224Z-HB
面板24" (16:9)
300 nits
24" (16:9)
300 nits
24" (16:9)
1000 nits
视频输入1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
1 x VGA
1 x DVI-D
触摸屏Multi-touchMulti-touch
电源输入24 VDC (18-30 V)
100-240 VAC
24 VDC (18-30 V)
100-240 VAC
24 VDC (18-30 V)
100-240 VAC
IP 等级IP54 (front),
IP20 (rear)
IP54 (front),
IP20 (rear)
IP54 (front),
IP20 (rear)
工作温度-15 to 55°C-15 to 55°C-15 to 55°C
