UC-8580 系列

ARM Cortex-A7 双核 1 GHz 车地计算机,带 4 个用于无线模块的 mini PCIe 扩展插槽

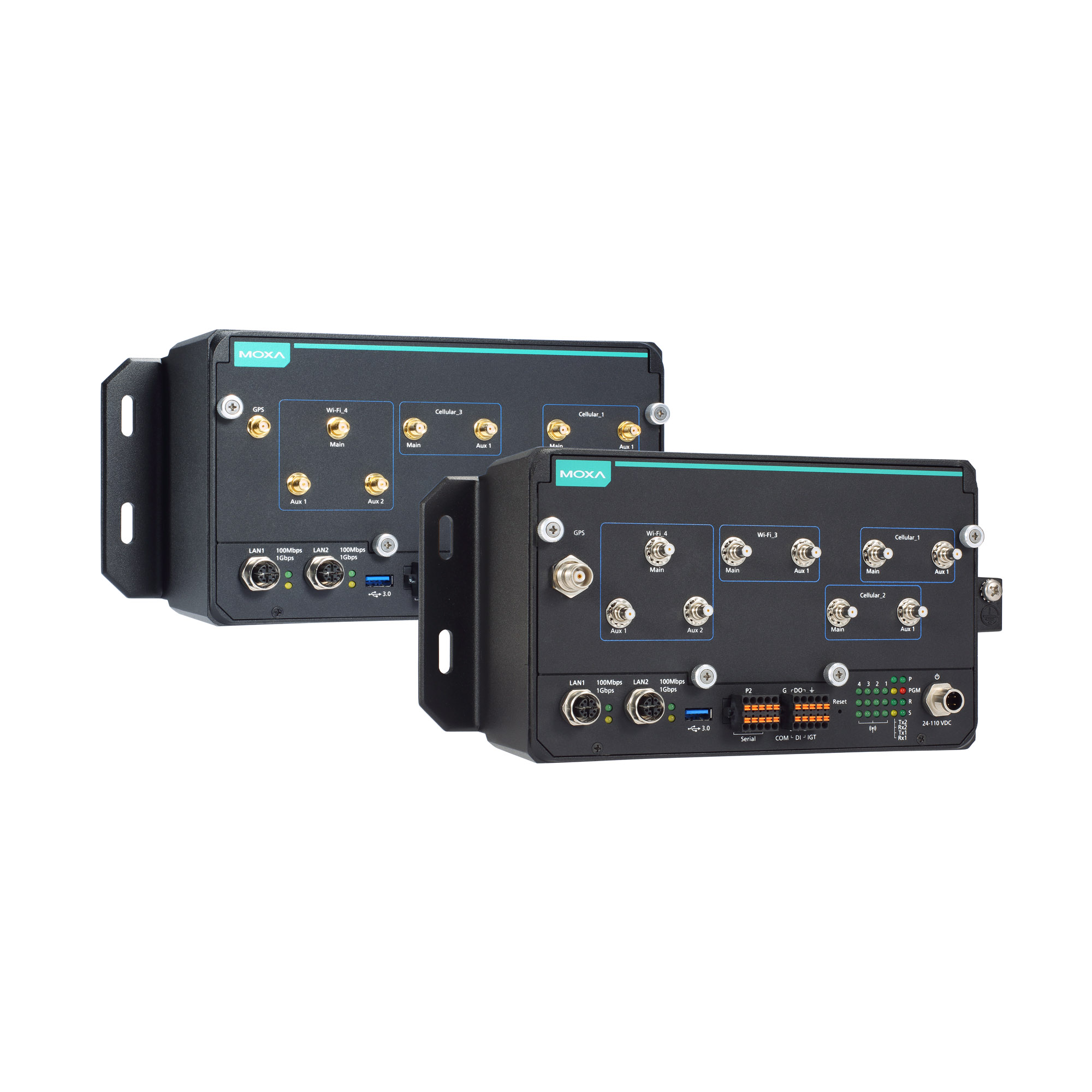

moxa-uc-8580-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 EN 50155 标准测试 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 每个蜂窝模块最多支持 3 个 WWAN 连接和 2 个 SIM 卡插槽
  • 支持 1 个 WLAN (IEEE 802.11b/g/n/ac) 连接
  • 采用单面 I/O 设计,可减少安装空间,便于维护
  • 前侧检修面板方便维护
  • 24 至 110 VDC 隔离电源输入,支持远程电源控制功能,适用于车辆应用
  • EN 50155 Tx (-40 ~ 70 ℃) 工作温度,专为严苛环境设计
  • 5 年保修

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa UC-8580 是专为交通运输应用而设计的创新型计算平台。

UC-8580 提供两种不同种类的天线接头可选。SMA 型号支持所有类型的 SMA 接头。QMA 型号支持用于 GPS 的 TNC 接头和用于 Wi-Fi/蜂窝模块的 QMA 接头,并配备 4 个用于安装无线模块的插槽。 无线模块单独出售。获取详细信息,请联系 Moxa 销售代表。 其中 3 个插槽支持 4G LTE 模块,1 个插槽支持 Wi-Fi 模块。每个 4G/LTE 模块均配备 2 个 SIM 卡插槽,并可利用内置的 MIRF 2.0(Moxa 设备远程管理平台,可支持无线管理),来实现冗余蜂窝网络通信或选择 SIM 卡的地理围栏。

UC-8580 采用基于 Linux 4.1 内核的 Debian 8 系统的开放平台,允许解决方案提供商通过 Debian 的 APT(高级包装工具)管理软件包,或使用 Moxa 的 API 库和 GNU C 库开发软件应用程序。

UC-8580 的单面 I/O 设计非常适合没有足够空间安装通信设备的车辆应用。UC-8580 的前侧带有检修面板,方便用户安装或更换无线模块、SIM 卡或 mSATA 卡,无需将安装好的整套设备从墙上卸下。

UC-8580 可作为通信中心的计算平台,适用于以下应用:

  • 车对地通讯网关

  • TCMS T2G(车对地)网关

  • 移动监测组件

  • Ethernet Consist Network T2G 网关

  • 车载无线自动售检票系统等应用



外观

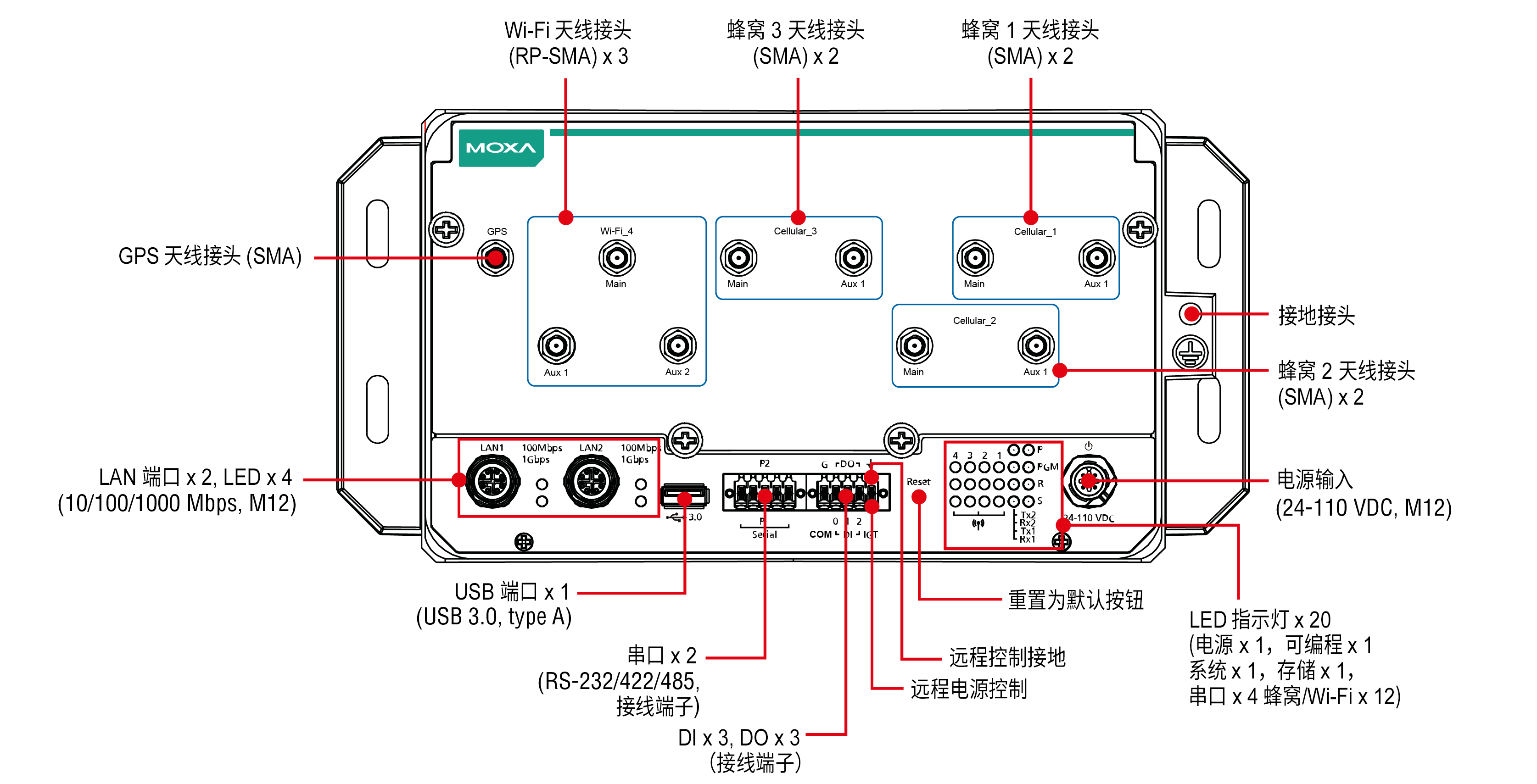

SMA 型号

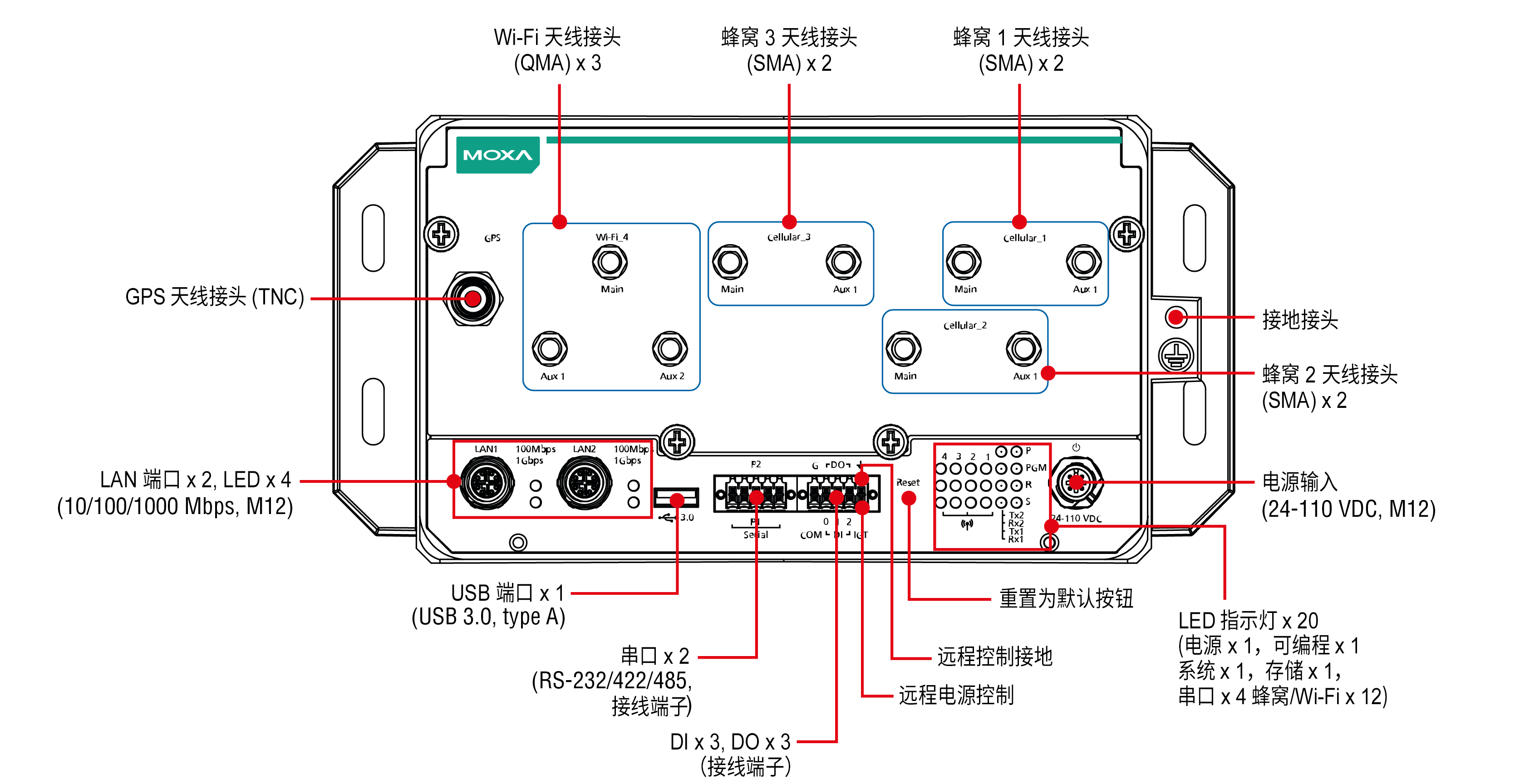

QMA 型号



  • CPU

    Armv7 Cortex-A7 双核 1 GHz

  • 系统内存预装

    1 GB DDR3L

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)

  • 存储卡槽

    mSATA 插槽 x 1,内部 mini-PCIe 插槽

  • 预装存储

    4 GB eMMC

  • 以太网端口

    自适应 10/100/1000 Mbps 端口 (M12 X-coded) x 2

  • 串口

    RS-232/422/485 端口 x 2,软件可选(接线端子)

  • USB 3.0

    USB 3.0 接口 x 1,type-A 接头

  • 数字输入

    DI x 3

  • 数字输出

    DO x 3

  • 扩展插槽

    mPCIe 插槽 x 4

  • Wi-Fi 天线接头

    UC-8580-LX/8580-T-LX/8580-T-CT-LX: RP-SMA x 3
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX:QMA x 3

  • 蜂窝天线接头

    UC-8580-LX/8580-T-LX/8580-T-CT-LX:SMA x 6
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX:QMA x 6

  • SIM 数量

    6

  • SIM 格式

    Mini

  • GPS 天线接头

    UC-8580-LX/8580-T-LX/8580-T-CT-LX:SMA x 1
    UC-8580-Q-LX/8580-T-Q-LX/8580-T-CT-Q-LX:TNC x 1

  • Console 端口

    RS-232(TxD、RxD、GND),4-pin 接头输出(115200、n、8、1)

  • 按钮

    复位按钮

  • 通道间隔离

    3K VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 计数器频率

    25 Hz

  • 干接点

    开:GND 短路
    关:断路

  • I/O 模式

    DI

  • 点/COM

    3 个通道

  • 传感器类型

    湿接点(NPN 或 PNP)

  • 湿接点 (DI ~ COM)

    开:10 至 30 VDC
    关:0 至 3 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink

  • 电压

    0 至 30 VDC

  • 系统

    电源 x 1
    系统就绪 x 1
    可编程 x 1

  • 无线信号强度

    蜂窝/Wi-Fi x 12

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 定向精度

    0.3°

  • 工业协议

    NMEA 0183,版本 4.0(可配置 V2.3 或 V4.1),UBX,RTCM

  • 接收类型

    72-信道 u-blox M8 引擎

  • 时间脉冲

    0.25 Hz 至 10 MHz

  • 速度精度

    0.05 ms

  • 输入电流

    1.66 A @ 24 VDC,0.36 A @ 110 VDC

  • 输入电压

    24 至 110 VDC

  • 电源接头

    M12 A-coded 4-pin 公头接头

  • 电源功耗

    40 W(最大)

  • 外壳

    金属

  • IP 等级

    IP40

  • 尺寸(有挂耳)

    270 x 134 x 88 mm(10.63 x 5.28 x 3.46 英寸)

  • 尺寸(无挂耳)

    220 x 134 x 88 mm(8.66 x 5.28 x 3.46 英寸)

  • 重量

    产品净重:2,200 g (4.85 lb)

  • 安装

    壁挂式

  • 保护

    -CT 型号:PCB 保护涂层

  • 工作温度

    标准型号:-25 至 55°C(-13 至 131°F)
    宽温型号:-40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4,EN 50155

  • 轨道火灾防护

    EN 45545-2

  • 安全

    EN 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27,IEC 61373,EN 50155

  • 振动

    IEC 60068-2-64,IEC 61373,EN 50155

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
OS Image for UC-8580 Series
159.8 MB
固件
SHA-512
v2.2
  • Moxa Industrial Linux 1 (Debian 9)
2023年3月6日 2023年3月6日 发布说明
OS image for UC-8580 Series
153.8 MB
固件
SHA-512
v2.1
  • Moxa Industrial Linux 1 (Debian 9)
2022年12月6日 2022年12月6日 发布说明
Firmware for UC-8580 Series (Debian 9.x)
143.3 MB
固件
SHA-512
v2.0
  • Debian 9.x
2021年11月11日 2021年11月11日 发布说明
Firmware for UC-8580 Series (Debian 8.x)
181.2 MB
固件
SHA-512
v1.2
  • Debian 8.x
2021年11月11日 2021年11月11日 发布说明
Firmware for UC-8580 Series (Debian 8.x)
330.8 MB
固件
SHA-512
v1.1
  • Debian 8.x
2017年10月19日 2017年10月19日
Library for UC-8580 Series (examples)
43.3 KB
资源库
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Utility for UC-8580 Series (Linux)
16.9 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Utility for UC-8580 Series (MOXA_SYS_DEB_KEY)
1.7 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日
Driver for UC-8580 Series
4.5 KB
驱动程序
SHA-512
v1.0
  • Debian 8.x
2017年10月18日 2017年10月18日

支持文件

名称 类型 语言 版本 发布日期
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB
手册 英文 v5.1 2022年12月6日 2022年12月6日
Manual for UC-8580 Series (hardware)
3.7 MB
手册 英文 v2.1 2022年11月23日 2022年11月23日
Manual for UC-8540/8580 Series (Debian 8)
1.7 MB
手册 英文 v1.0 2021年10月21日 2021年10月21日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB
技术说明 英文 v1.0 2021年7月12日 2021年7月12日
QIG for UC-8580 Series
1.4 MB
QIG 英文 v3.1 2021年5月4日 2021年5月4日
UC-8580 系列产品资料表
2.8 MB
产品资料表 中文 v1.1 2020年1月21日 2020年1月21日

可用型号 (6)

显示图片
moxa-uc-8580-lx-image.jpg | MoxaUC-8580-LXmoxa-uc-8580-t-lx-image.jpg | MoxaUC-8580-T-LXmoxa-uc-8580-t-ct-lx-image.jpg | MoxaUC-8580-T-CT-LXmoxa-uc-8580-q-lx-image.jpg | MoxaUC-8580-Q-LX
CPUArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHz
天线接头类型SMASMASMAQMA
工作温度-25 to 55°C-40 to 70°C-40 to 70°C-25 to 55°C
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-uc-8580-t-q-lx-image.jpg | MoxaUC-8580-T-Q-LXmoxa-uc-8580-t-ct-q-lx-image.jpg | MoxaUC-8580-T-CT-Q-LX
CPUArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHz
天线接头类型QMAQMA
工作温度-40 to 70°C-40 to 70°C
保护涂层
添加到报价查看收藏夹添加到报价查看收藏夹
