UC-8540 系列

Arm Cortex-A7 双核 1 GHz 车对地计算机,带 2 个用于无线模块的 mini PCIe 扩展插槽

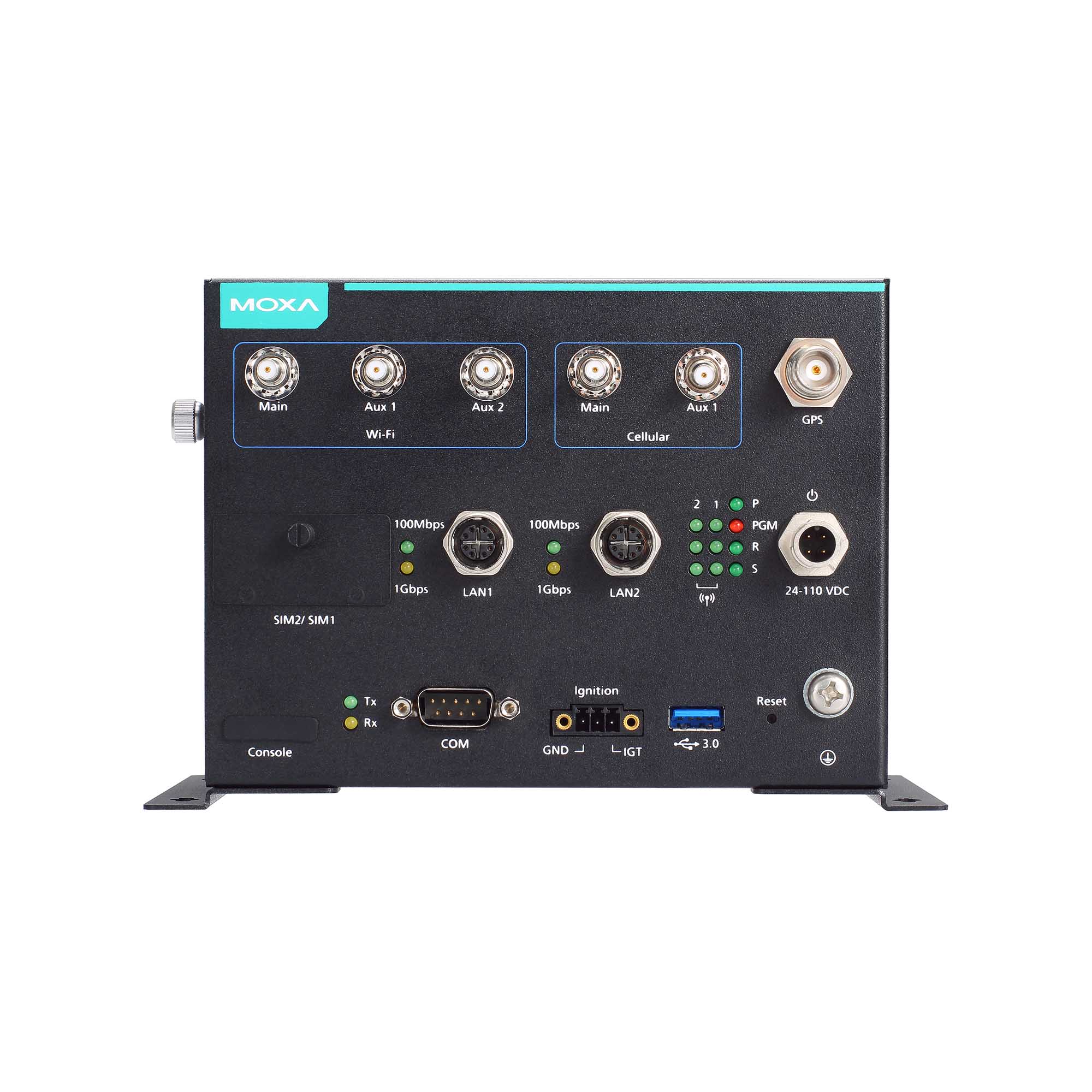

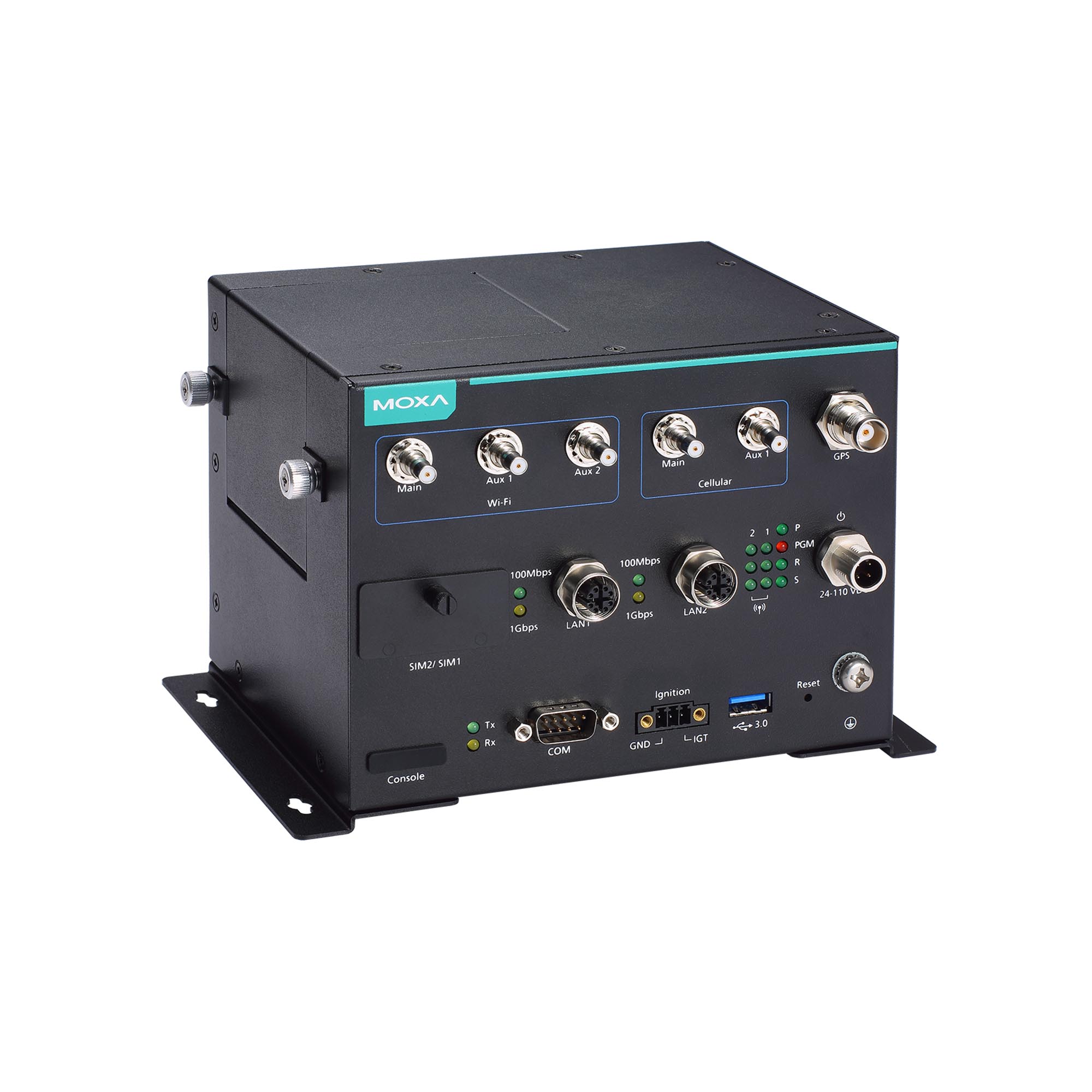

moxa-uc-8540-series-image-(1).jpg | Moxa
moxa-uc-8540-series-image-1-(1).jpg | Moxa

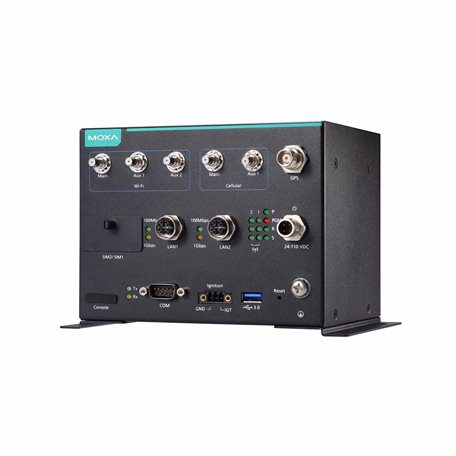

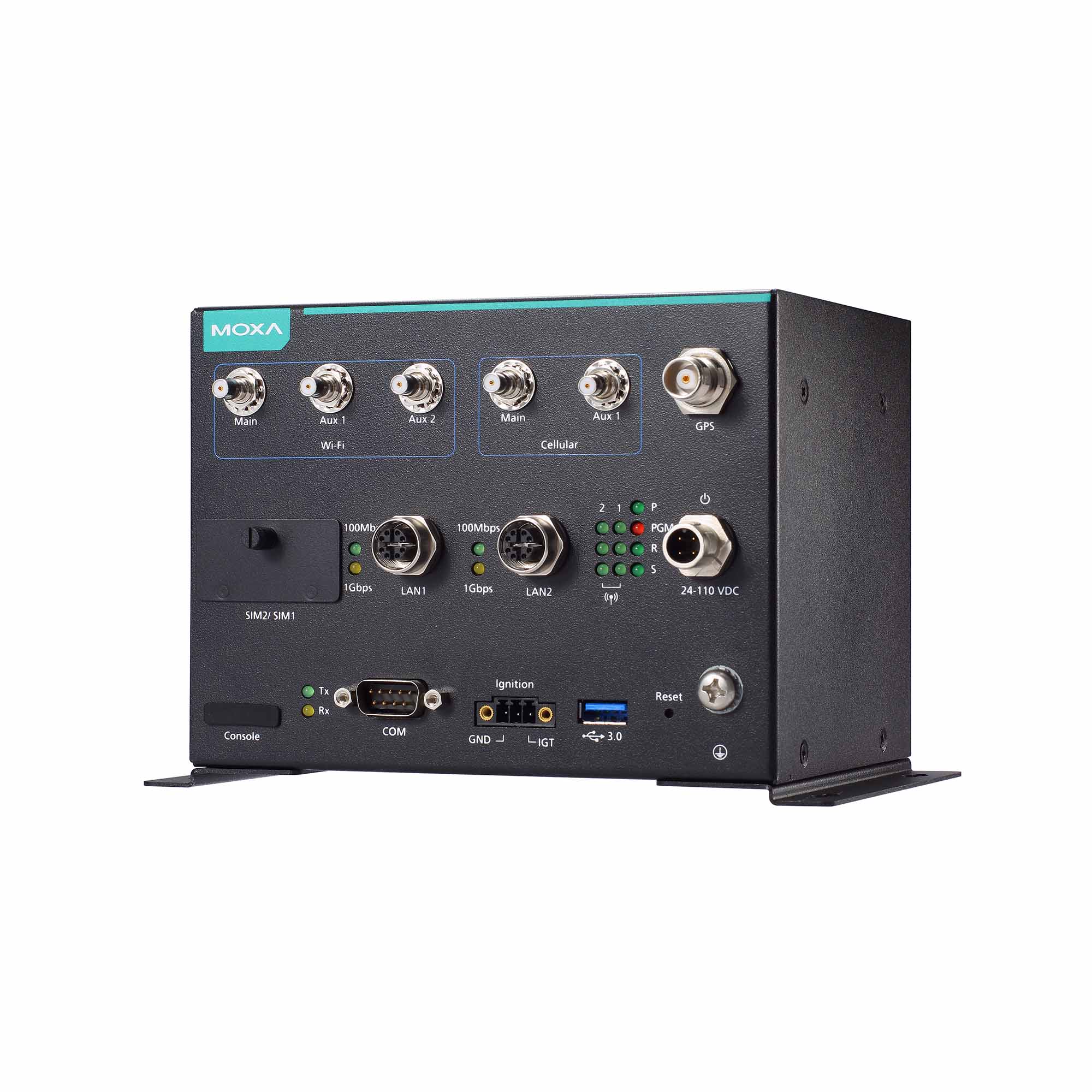

moxa-uc-8540-series-image-2-(1).jpg | Moxa

特点和优势

  • 支持 1 个 WWAN 连接和 2 个 SIM 卡插槽
  • 支持 1 个 WLAN (IEEE 802.11b/g/n/ac) 连接
  • 采用单面 I/O 设计,可减少安装空间,便于维护
  • 前侧检修面板方便维护
  • 24 至 110 VDC 隔离电源输入,支持远程电源控制功能,适用于车辆应用
  • EN 50155 Tx (-40 ~ 70 ℃) 工作温度,专为严苛环境设计
  • 符合 EN 50155 标准测试 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明,请参阅:www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 5 年保修

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa UC-8540 是专为交通运输应用而设计的创新型计算平台。 其单面 I/O 设计非常适合没有足够空间安装通信设备的车辆应用。通过前侧检修面板,即可轻松安装或更换 SIM 卡和接线。用户可以从设备顶部或底部来安装或更换无线模块、mSATA 卡和 RTC 电池,方便维护。

UC-8540 配备 1 个带 USB 信号的 miniPCIe 插槽,用以支持 4G/LTE 模块,以及 1 个带 PCIe/USB 信号的插槽,可支持 Wi-Fi 模块。4G/LTE 模块配备 2 个 SIM 卡插槽,并可利用内置的 MIRF 2.0 (Moxa 设备远程管理平台,可支持无线管理),来实现冗余蜂窝网络通信或选择 SIM 卡的地理围栏。

UC-8540 可作为通信中心的计算平台,用于车对地通讯网关、TCMS T2G(车对地)网关、移动监测组件、Ethernet Consist Network T2G 网关和车载无线自动售检票系统等应用。 无线模块单独出售。获取详细信息,请联系 Moxa 销售代表。

UC-8540 采用基于 Linux 4.1 内核的 Debian 8 系统的开放平台,允许解决方案提供商通过 Debian 的 APT(高级包装工具)管理软件包,或使用 Moxa 的 API 库和 GNU C 库开发软件应用程序。

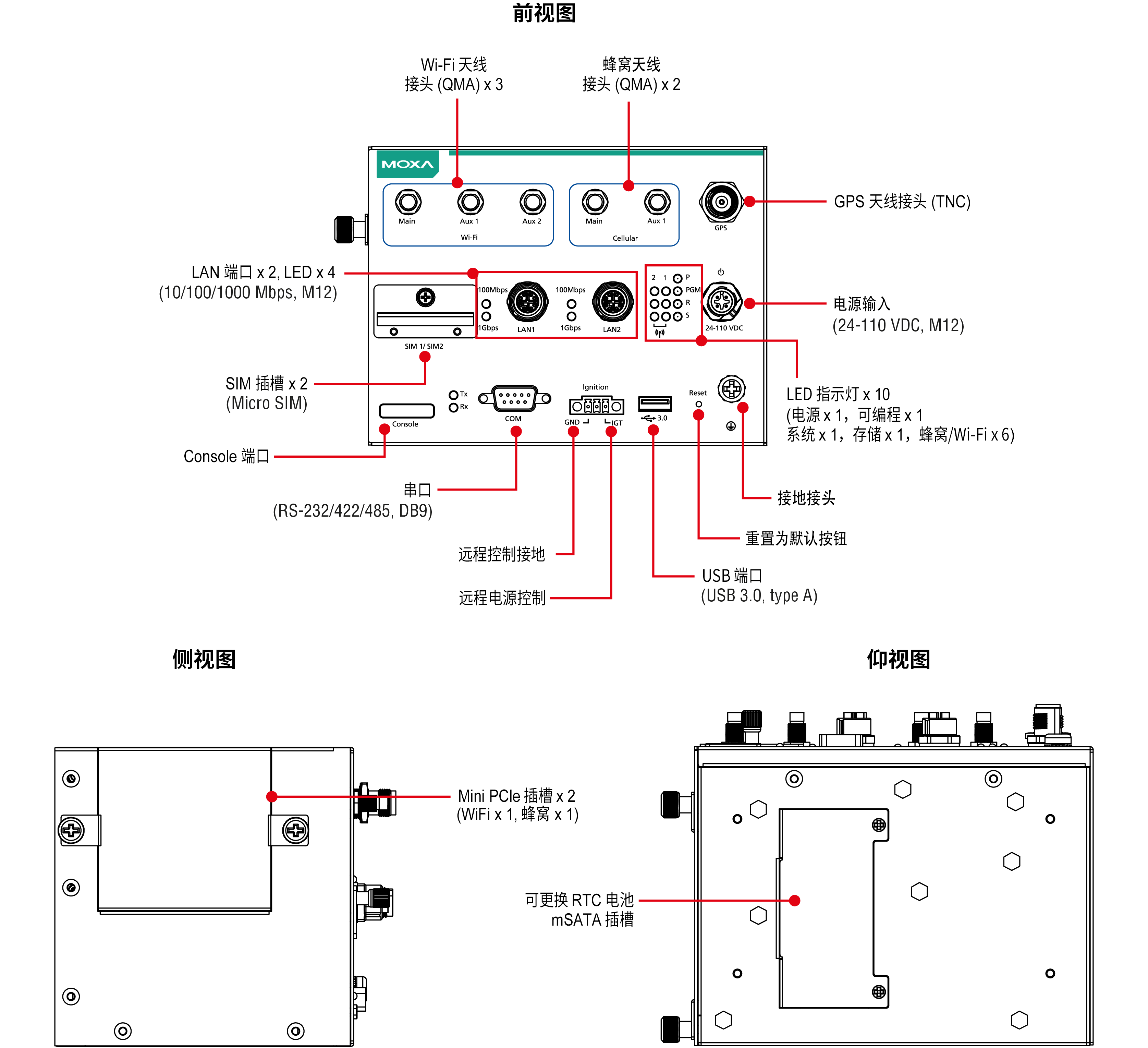

外观



  • CPU

    Armv7 Cortex-A7 双核 1 GHz

  • 预装存储

    8 GB eMMC

  • 支持的 OS

    Linux Debian 8(Linux 内核 v4.1)

  • 系统内存预装

    1 GB DDR3L

  • 存储卡槽

    mSATA 插槽 x 1,内部 mini-PCIe 插槽

  • 扩展插槽

    mPCIe 插槽 x 2

  • 以太网端口

    自适应 10/100/1000 Mbps 端口 (M12 X-coded) x 2

  • 蜂窝天线接头

    QMA x 2

  • USB 3.0

    USB 3.0 接口 x 1,type-A 接头

  • Wi-Fi 天线接头

    QMA x 3

  • 串口

    RS-232/422/485 端口 x 1,软件可选(DB9 公头)

  • SIM 数量

    2

  • Console 端口

    RS-232(TxD、RxD、GND),4-pin 接头输出(115200、n、8、1)

  • GPS 天线接头

    TNC x 1

  • SIM 格式

    Micro

  • 按钮

    复位按钮

  • 系统

    电源 x 1
    系统就绪 x 1
    可编程 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 无线信号强度

    蜂窝/Wi-Fi x 6

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 定向精度

    0.3°

  • 工业协议

    NMEA 0183,版本 4.0(可配置 V2.3 或 V4.1),UBX,RTCM

  • 接收类型

    72-信道 u-blox M8 引擎

  • 时间脉冲

    0.25 Hz 至 10 MHz

  • 速度精度

    0.05 ms

  • 输入电流

    1.66 A @ 24 VDC,0.36 A @ 110 VDC

  • 输入电压

    24 至 110 VDC

  • 电源接头

    M12 A-coded 4-pin 公头接头

  • 电源功耗

    40 W(最大)

  • 保护

    UC-8540-T-CT-LX: PCB 保护涂层

  • 尺寸(有挂耳)

    190 x 120 x 125 mm(7.46 x 4.72 x 4.92 英寸)

  • 尺寸(无挂耳)

    160 x 120 x 120 mm(6.30 x 4.72 x 4.72 英寸)

  • 外壳

    金属

  • 安装

    壁挂式

  • IP 等级

    IP40

  • 重量

    产品净重:1,600 g (3.53 lb)

  • 相对湿度

    5 至 95%(非冷凝)

  • 工作温度

    标准型号:-25 至 55°C(-13 至 131°F)
    宽温型号:-40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4,EN 50155

  • 轨道火灾防护

    EN 45545-2

  • 安全

    EN 60950-1,UL 60950-1

  • 冲击

    IEC 60068-2-27,IEC 61373,EN 50155

  • 振动

    IEC 60068-2-64,IEC 61373,EN 50155

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
OS Image for UC-8540 Series
343.0 MB
固件
SHA-512
v2.3
  • Moxa Industrial Linux 1 (Debian 9)
2024年3月19日 2024年3月19日 发布说明
OS Image for UC-8540 Series
316.5 MB
固件
SHA-512
v2.2
  • Moxa Industrial Linux 1 (Debian 9)
2023年3月6日 2023年3月6日 发布说明
OS image for UC-8540 Series
311.3 MB
固件
SHA-512
v2.1
  • Moxa Industrial Linux 1 (Debian 9)
2022年12月6日 2022年12月6日 发布说明
Firmware for UC-8540 Series (Debian 9.x)
291.9 MB
固件
SHA-512
v2.0
  • Debian 9.x
2021年11月11日 2021年11月11日 发布说明
Firmware for UC-8540 Series (Debian 8.x)
340.2 MB
固件
SHA-512
v1.2
  • Debian 8.x
2021年11月11日 2021年11月11日 发布说明
Firmware for UC-8540 Series (Debian 8.x)
422.5 MB
固件
SHA-512
v1.1
  • Debian 8.x
2020年4月6日 2020年4月6日 发布说明
Library for UC-8540 Series (examples)
43.3 KB
资源库
SHA-512
v1.0
  • Debian 8.x
2020年3月30日 2020年3月30日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for UC-8540 Series (hardware)
1.4 MB
手册 英文 v1.2 2024年7月8日 2024年7月8日
QIG for UC-8540 Series
1.0 MB
QIG 英文 v1.2 2024年7月8日 2024年7月8日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB
手册 英文 v5.2 2024年6月18日 2024年6月18日
FOSS Statement for Moxa Industrial Linux 1.3
204.5 KB
声明书 英文 v1.0 2024年3月20日 2024年3月20日
Manual for UC-8540/8580 Series (Debian 8)
1.7 MB
手册 英文 v1.0 2021年10月21日 2021年10月21日
Manual for UC-8540 Series (MIRF)
3.2 MB
手册 英文 v1.0 2021年10月18日 2021年10月18日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB
技术说明 英文 v1.0 2021年7月12日 2021年7月12日
UC-8540 系列产品资料表
2.5 MB
产品资料表 中文 v1.2 2020年1月21日 2020年1月21日
2D CAD for UC-8540 Series
2.4 MB
2D CAD 英文 2018年11月28日 2018年11月28日

可用型号 (3)

显示图片
moxa-uc-8540-lx-image.jpg | MoxaUC-8540-LXmoxa-uc-8540-t-lx-image.jpg | MoxaUC-8540-T-LXmoxa-uc-8540-t-ct-lx-image.jpg | MoxaUC-8540-T-CT-LX
CPUArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHz
天线接头类型QMAQMAQMA
工作温度-25 to 55°C-40 to 70°C-40 to 70°C
