UC-8410A 系列

ARM 架构无线壁挂式工业计算机,带 8 个串口、3 个 LAN 端口和 4 个 DI/DO

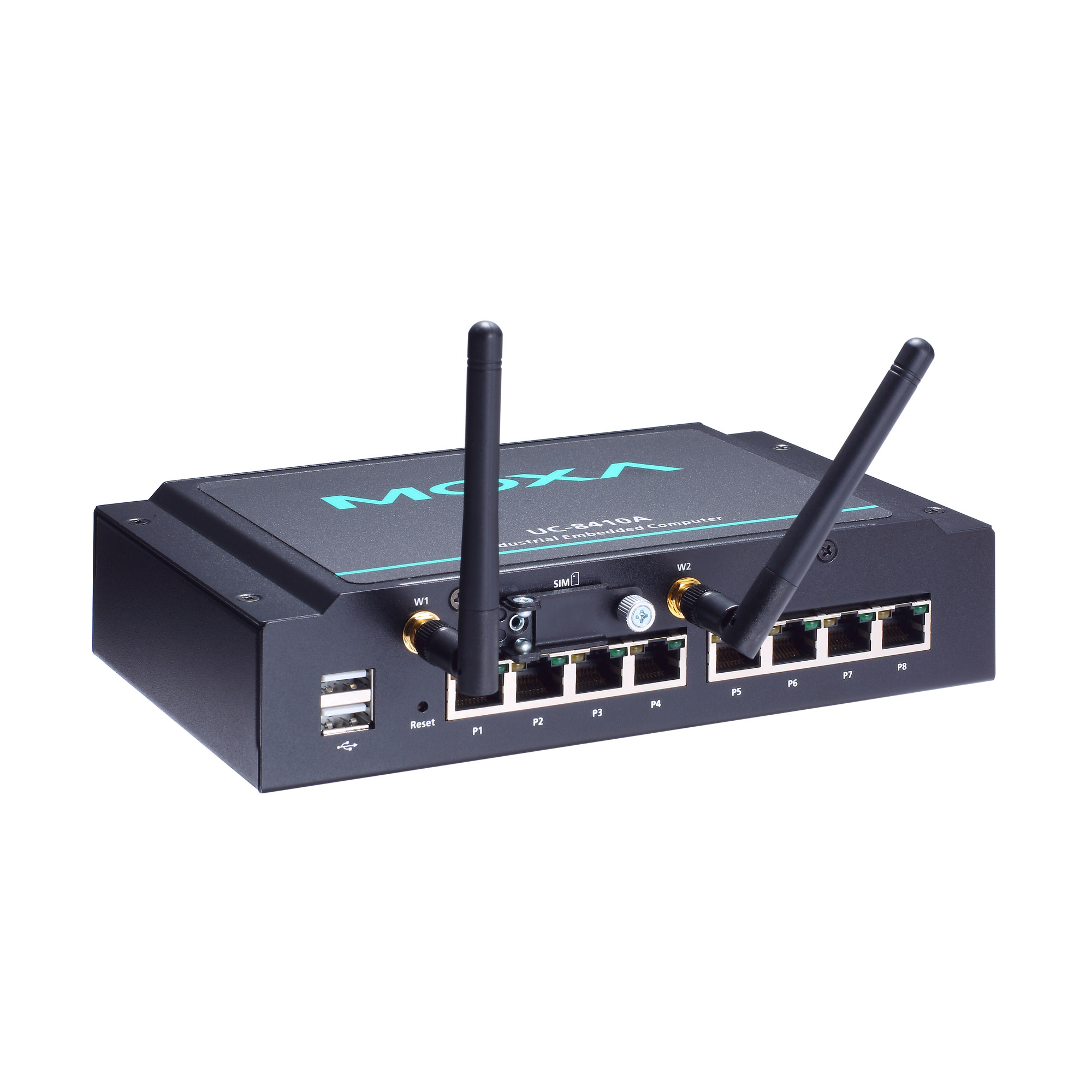

moxa-uc-8410a-series-image-1-(1).jpg | Moxa

特点和优势

  • Freescale LS1021A Cortex-A7 1 GHz 双核处理器
  • 1 GB DDR3 SDRAM
  • 8 个 RS-232/422/485 串口
  • 3 个 10/100/1000 Mbps 以太网端口
  • PCIe mini 插槽,支持无线功能
  • 2 个 USB 2.0 接口,可连接大容量储存设备
  • 壁挂式安装
  • 坚固、无风扇设计
  • -40 至 75°C 的宽温型号可选
  • 开机即用的 Debian 8

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-8410A 系列嵌入式计算机支持丰富的通信接口,包括 8 个 RS-232/422/485 串口、3 个以太网端口、1 个用于无线模块的 PCIe mini 插槽、4 个数字输入通道、4 个数字输出通道、1 个 mSATA 插槽和 2 个 USB 2.0 接口。

UC-8410A 计算机搭载 Freescale Cortex-A7 双核 1 GHz RISC CPU。这款强大的计算引擎支持多种实用的通信功能,不会过热。内置 8 GB eMMC 卡和 1 GB DDR3 SDRAM 为您提供足够的内存,可运行各种应用软件,此外 mSATA 插槽还可灵活扩展数据存储。

UC-8410A 计算机配备多种通信接口,包括串口、以太网端口、无线通信插槽和数字输入/输出通道,使其成为需要网络和设备通信的工业应用的理想通信平台。

UC-8410A 系列预装 Linux Debian 8 系统,为软件程序开发提供了开放的软件操作系统。此设计使 UC-8410A 计算机成为工业应用中低成本高效益的理想解决方案。除 UC-8410A 标准型号外,还可选择适用于严苛工业环境的 -40 至 75°C 宽温型号。



外观

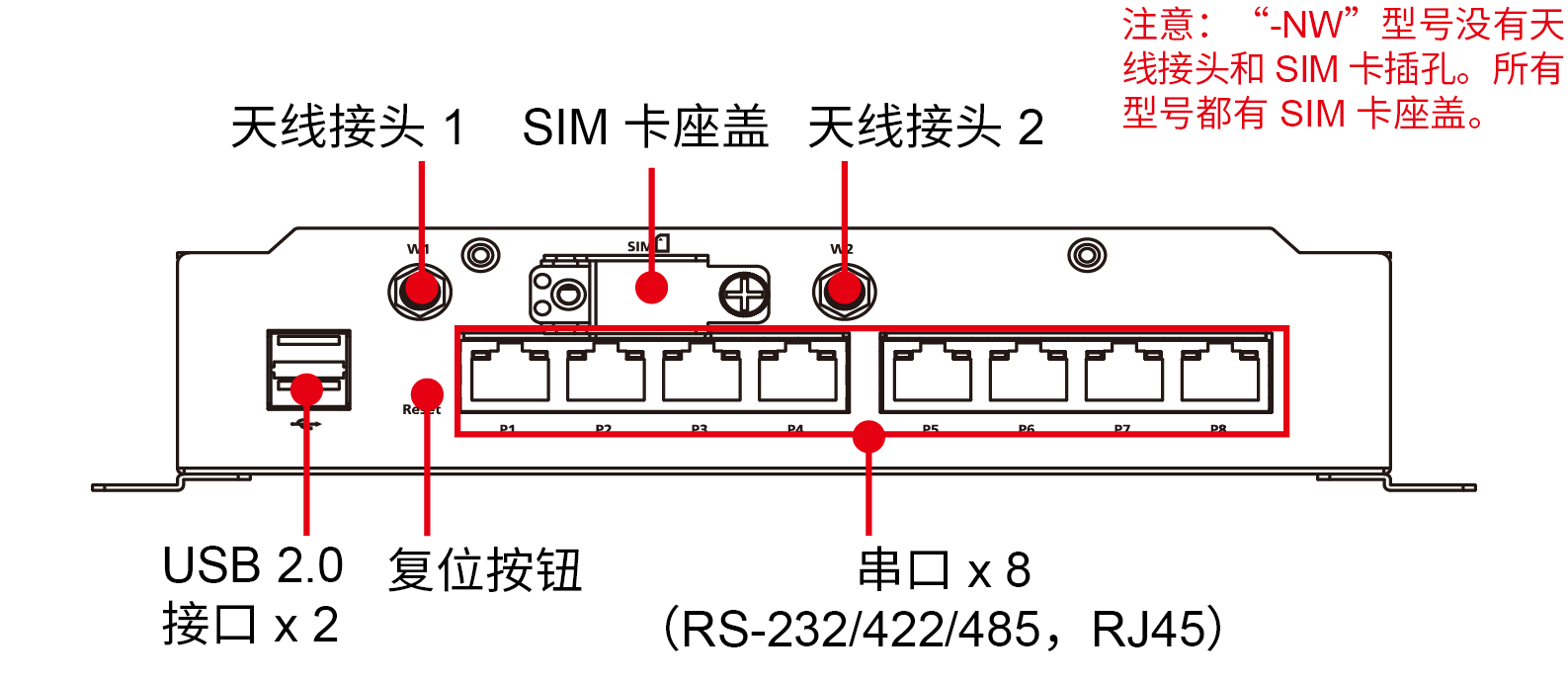

前视图

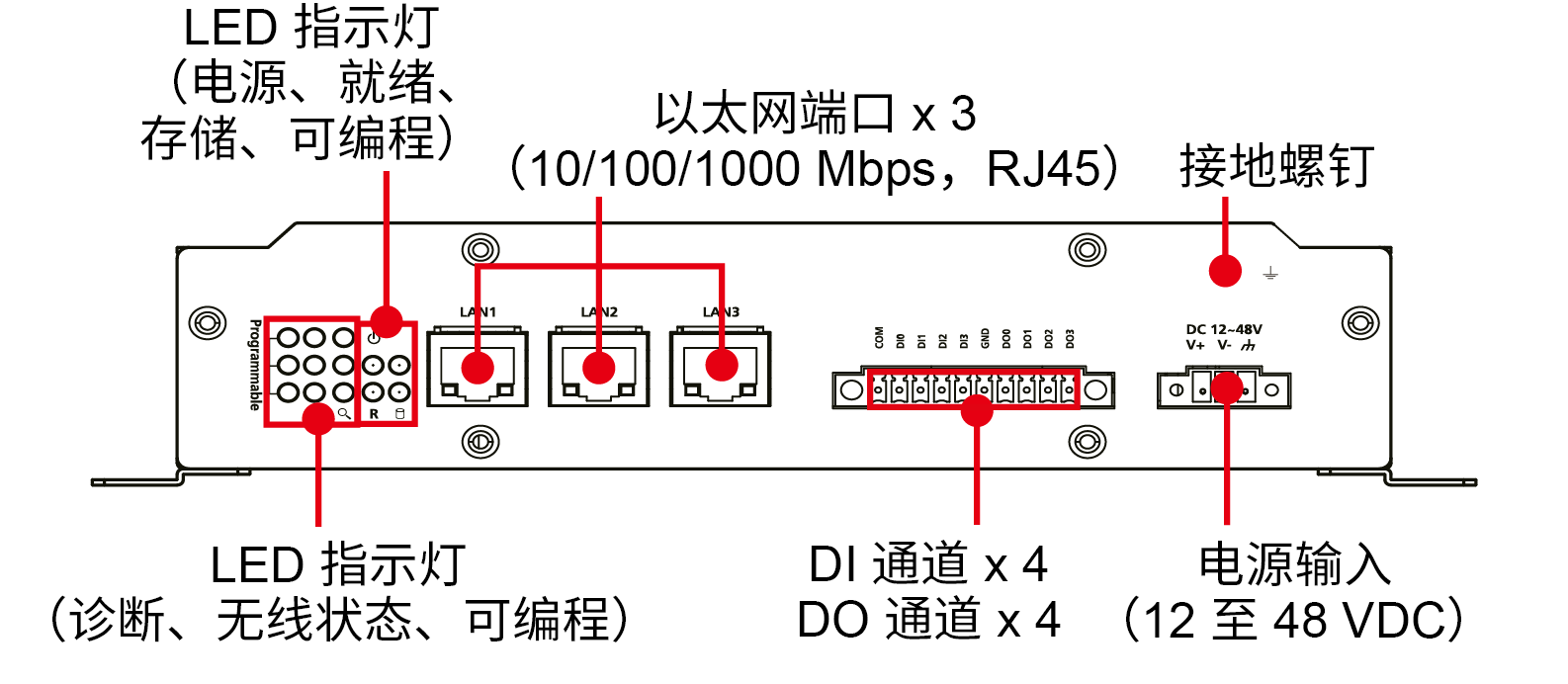

后视图

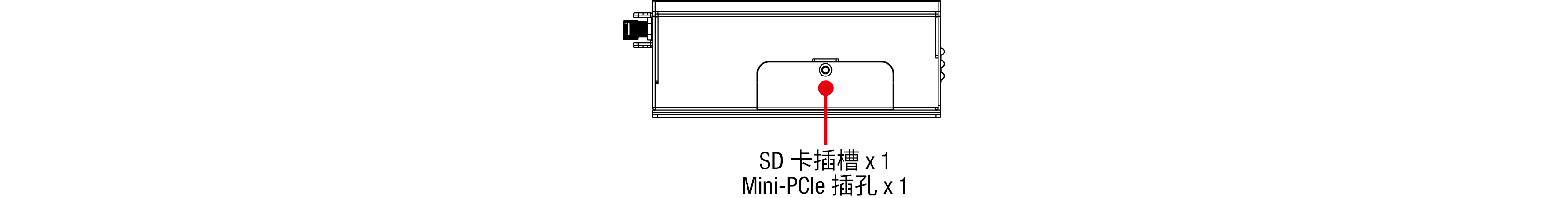

左视图







  • CPU

    Armv7 Cortex-A7 双核 1 GHz

  • 系统内存预装

    1 GB DDR3L

  • 预装存储

    8 GB eMMC

  • 预装 OS

    Linux Debian 8(内核 4.1)

  • 存储卡槽

    SD 插槽 x 1
    mSATA 插槽 x 1,内部 mini-PCIe 插槽

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 3

  • USB 2.0

    USB 2.0 接口 x 2,type A 接头

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • 扩展插槽

    UC-8410A-LX 系列:1

  • 蜂窝天线接头

    UC-8410A-LX 系列:2

  • SIM 数量

    UC-8410A-LX 系列:1

  • SIM 格式

    UC-8410A-LX 系列:Mini

  • Console 端口

    1 x 4-pin 接头转 DB9 console 端口

  • 串口

    RS-232/422/485 端口 x 8,软件可选 (RJ45)

  • 通道间隔离

    3000 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 干接点

    开:GND 短路
    关:断路

  • 传感器类型

    干接点
    湿接点(NPN 或 PNP)

  • 湿接点 (DI ~ COM)

    开:10 至 30 VDC
    关:0 至 3 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink

  • 电压

    漏极开路达 30 VDC

  • 系统

    电源 x 1
    系统就绪 x 1
    存储 x 1
    可编程 x 10

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 串口

    每个端口 2 个(Tx,Rx)

  • 波特率

    50 bps 至 115.2 kbps

  • 流量控制

    RTS/CTS,XON/XOFF,ADDC®(数据流向自动控制,适用于 RS-485),RTS Toggle(仅限 RS-232)

  • 校验位

    无、偶、奇、Space、Mark

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 输入电压

    12 至 48 VDC

  • 电源接头

    接线端子(直流型号)

  • 电源功耗

    19 W(最大)

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    200 x 120 x 48.6 mm(7.87 x 4.72 x 1.91 英寸)

  • 重量

    1,000 g (2.21 lb)

  • 安装

    壁挂式安装(标准)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    标准型号:-20 至 75°C(-4 至 167°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:0.5 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:0.5 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 60950-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
OS Image for UC-8410A Series
158.7 MB
固件
SHA-512
v4.2.2
  • Moxa Industrial Linux 1 (Debian 9)
2023年3月6日 2023年3月6日 发布说明
OS Image for UC-8410A Series
146.7 MB
固件
SHA-512
v4.1.2
  • Moxa Industrial Linux (Debian 9)
2022年5月5日 2022年5月5日 发布说明
Firmware for UC-8410A Series (Debian 9)
143.2 MB
固件
SHA-512
v4.0.2
  • Moxa Industrial Linux (Debian 9)
2020年11月26日 2020年11月26日 发布说明
Firmware for UC-8410A Series
230.7 MB
固件
SHA-512
v3.2
  • Debian 8.x
2019年7月18日 2019年7月18日 发布说明
Software Package for UC-8410A Series (Examples)
29.5 KB
软件包
SHA-512
v3.0
  • Debian 8.x
2019年2月26日 2019年2月26日 发布说明
Utility for UC-8410A Series
104.8 KB
管理工具
SHA-512
v3.0
  • Debian 8.x
2018年5月2日 2018年5月2日
Firmware for UC-8410A Series
350.8 MB
固件
SHA-512
v3.0
  • Debian 8.x
2018年5月1日 2018年5月1日 发布说明
Driver for UC-8410A Series
6.4 MB
驱动程序
SHA-512
v3.0
  • Debian 8.x
2018年5月1日 2018年5月1日 发布说明
Firmware for UC-8410A Series (OS Image)
380.9 MB
固件
SHA-512
v2.2
  • Debian 8.x
2017年11月5日 2017年11月5日 发布说明
Firmware for UC-8410A Series (Source code)
96.3 MB
固件
SHA-512
v2.2
  • Debian 8.x
2016年11月9日 2016年11月9日 发布说明
Library for UC-8410A Series
3.4 KB
资源库
SHA-512
v2.0
  • Debian 8.x
2016年11月9日 2016年11月9日
Driver for UC-8410A Series
279.2 MB
驱动程序
SHA-512
v2.0
  • Debian 8.x
2016年11月9日 2016年11月9日 发布说明
Utility for UC-8410A Series (Push-button)
6.3 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日 发布说明
Utility for UC-8410A Series (Diagnostic)
3.2 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Cellular Utility)
1.8 MB
管理工具
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Wi-Fi Utility)
7.2 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Set interface)
4.1 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日
Utility for UC-8410A Series (Debian Key)
1.7 KB
管理工具
SHA-512
v1.0
  • Debian 8.x
2016年6月6日 2016年6月6日

支持文件

名称 类型 语言 版本 发布日期
QIG for UC-8410A Series
618.2 KB
QIG 英文 v3.3 2023年11月24日 2023年11月24日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB
手册 英文 v5.1 2022年12月6日 2022年12月6日
Manual for UC-8410A Series (hardware)
2.8 MB
手册 英文 v2.3 2022年6月7日 2022年6月7日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB
技术说明 英文 v1.0 2021年7月12日 2021年7月12日
UC-8410A 系列产品资料表
2.0 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Manual for UC-8410A Series (software, Debian 8)
2.7 MB
手册 英文 v2.0 2018年8月15日 2018年8月15日
Compatibility Guide for UC-8410A Series
208.0 KB
兼容性指南 英文 v2.0 2016年7月22日 2016年7月22日

可用型号 (4)

显示图片

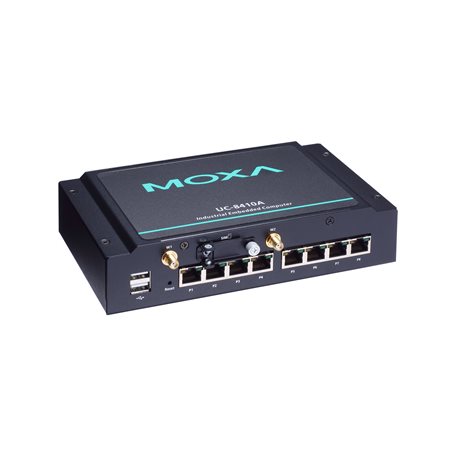

moxa-uc-8410a-lx-image.jpg | MoxaUC-8410A-LXmoxa-uc-8410a-t-lx-image.jpg | MoxaUC-8410A-T-LXmoxa-uc-8410a-nw-lx-image.jpg | MoxaUC-8410A-NW-LXmoxa-uc-8410a-nw-t-lx-image.jpg | MoxaUC-8410A-NW-T-LX
CPUArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHzArmv7 Cortex-A7 dual-core 1 GHz
OSDebian 8Debian 8Debian 8Debian 8
RAM1 GB1 GB1 GB1 GB
eMMC8 GB8 GB8 GB8 GB
mSATA1 slot1 slot1 slot1 slot
mPCIe 插槽,用于无线模块-
SIM 插槽1-
USB2222
以太网端口3-33
串口8-88
DIO 端口4 x DI, 4 x DO-4 x DI, 4 x DO4 x DI, 4 x DO
工作温度-10 to 60°C--10 to 60°C-40 to 75°C
