UC-8100A-ME-T 系列

ARM 架构无线导轨式工业计算机,带 2 个串口和 2 个以太网端口

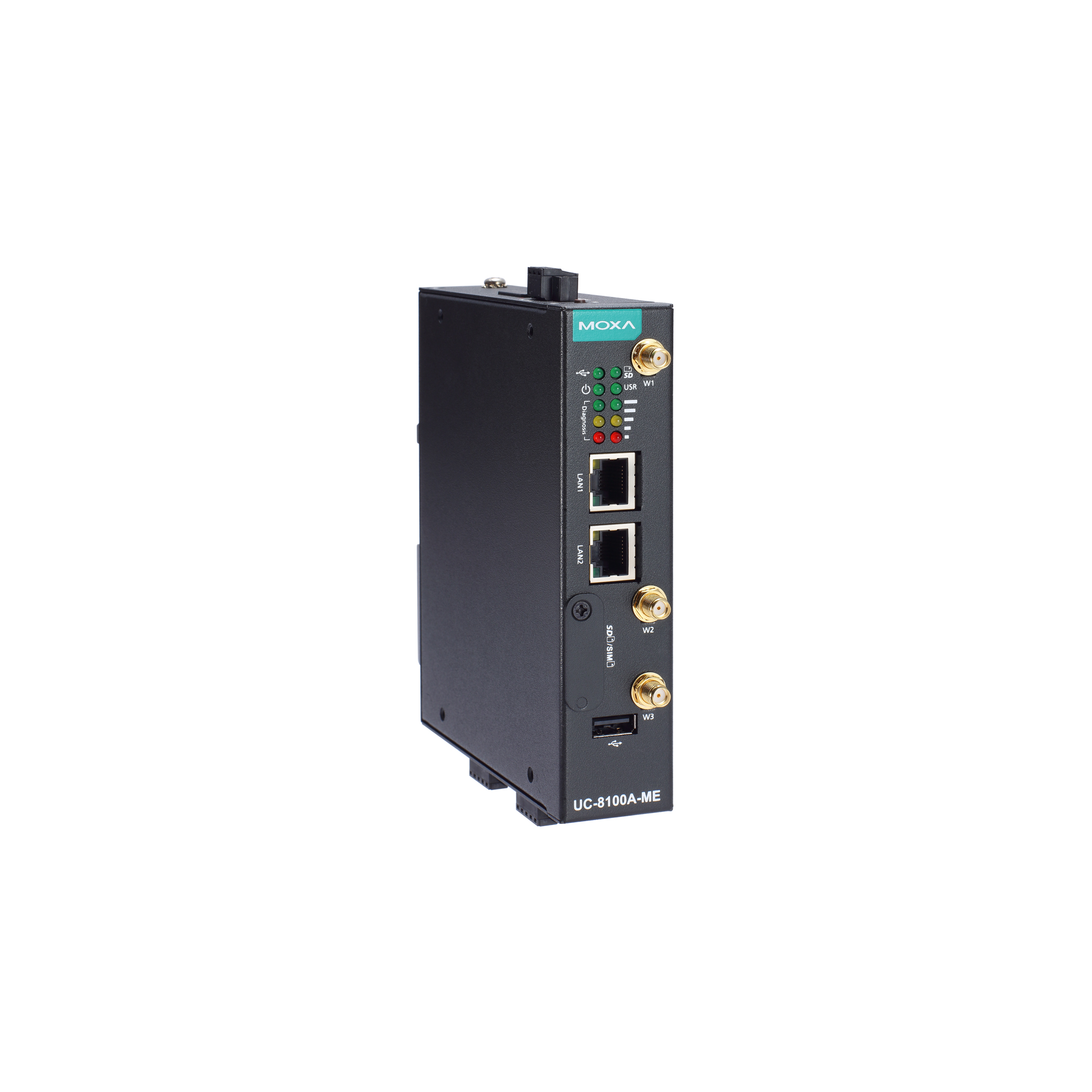

moxa-uc-8100a-me-t-series-image-(1).jpg | Moxa

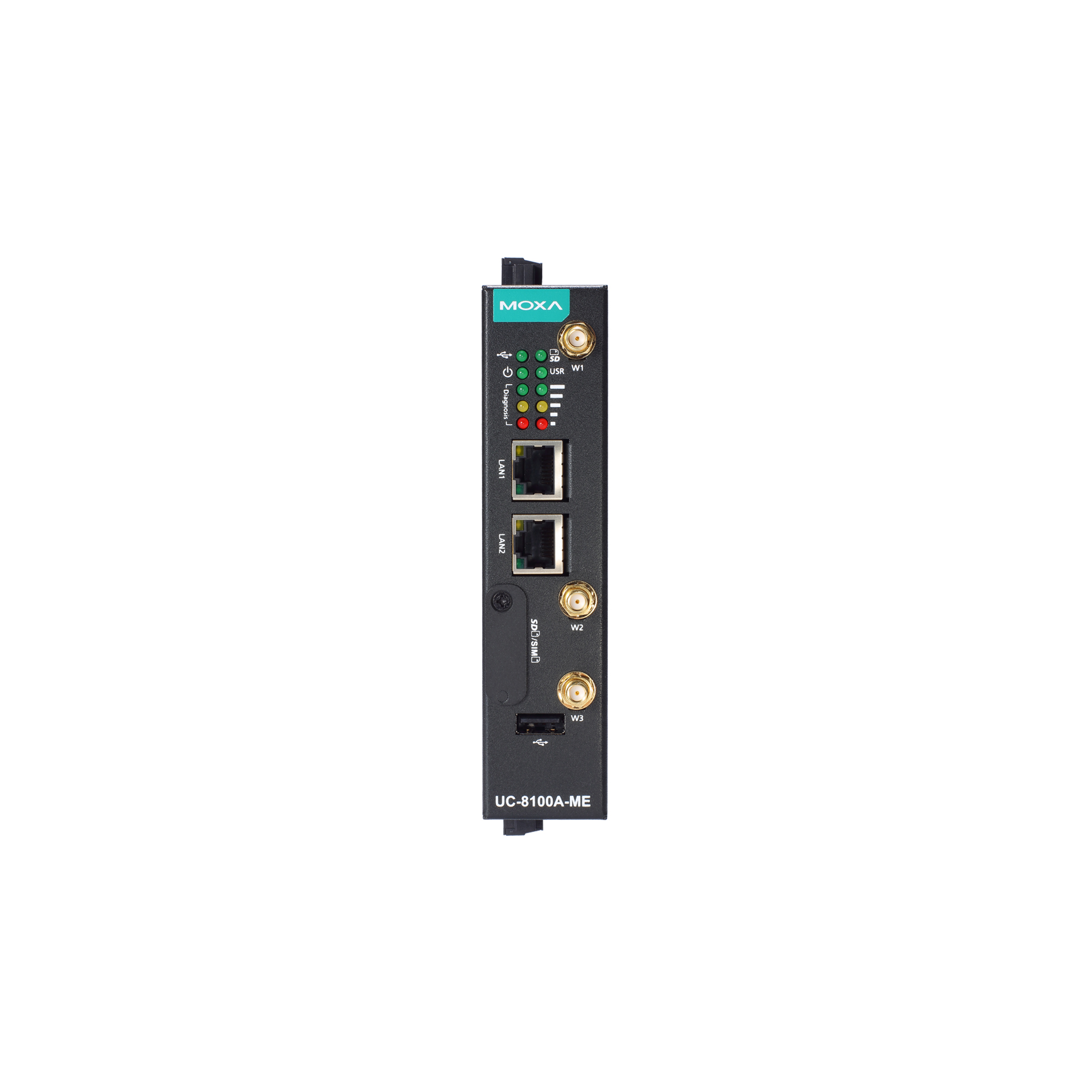

moxa-uc-8100a-me-t-series-image-1-(1).jpg | Moxa

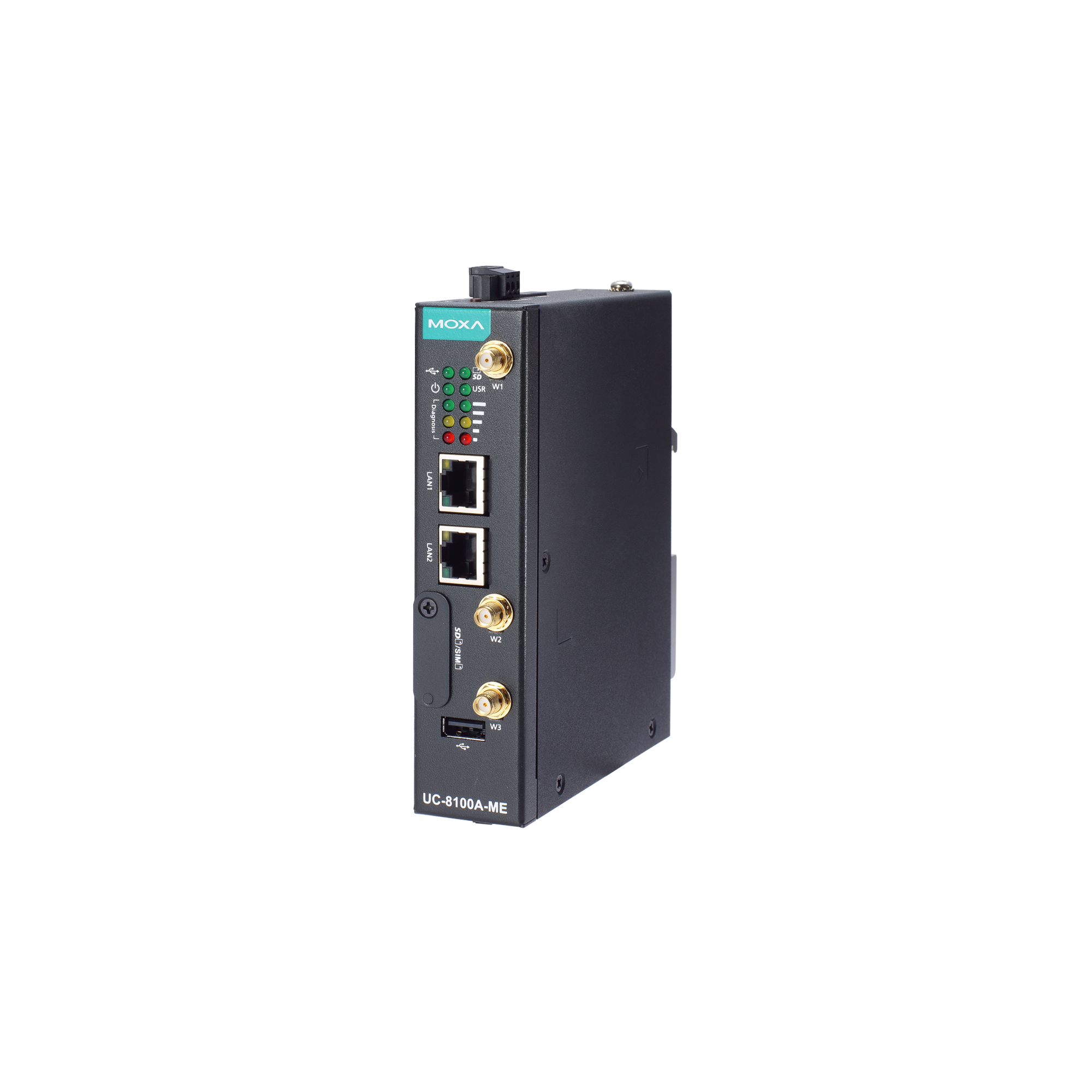

moxa-uc-8100a-me-t-series-image-2-(1).jpg | Moxa

特点和优势

  • Armv7 Cortex-A8 1000 MHz 处理器
  • Moxa 工业 Linux 提供 10 年的软件版本维护
  • 2 个自适应 10/100 Mbps 以太网端口
  • SD 插槽,提供存储拓展
  • 可编程 LED 和可编程按钮,便于安装和维护
  • Mini-PCIe 插槽,用于无线模块
  • LTE 可支持 -40°C 至 70°C 宽温工作

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-8100A-ME-T 计算平台专为嵌入式数据采集应用而设计。这款计算机配备 2 个 RS-232/422/485 串口、2 个 10/100 Mbps 以太网端口,以及 1 个支持蜂窝模块的 Mini PCIe 插槽。多功能通信功能使用户能够有效地将 UC-8100A-ME-T 应用于各种复杂的通信解决方案。

UC-8100A-ME-T 搭载 Cortex-A8 处理器,该处理器针对能源监控系统进行了优化,但仍适用于广泛的各种工业解决方案。通过灵活的接口选项,这款微型嵌入式计算机是现场数据采集和处理的可靠、安全网关,也是许多大规模部署可用的强大通信平台。

此产品提供宽温和支持 LTE 的型号可选。所有产品均进行了高温烧机室的全面烧机测试,以确保这款 LTE 计算平台适用于宽温环境应用。

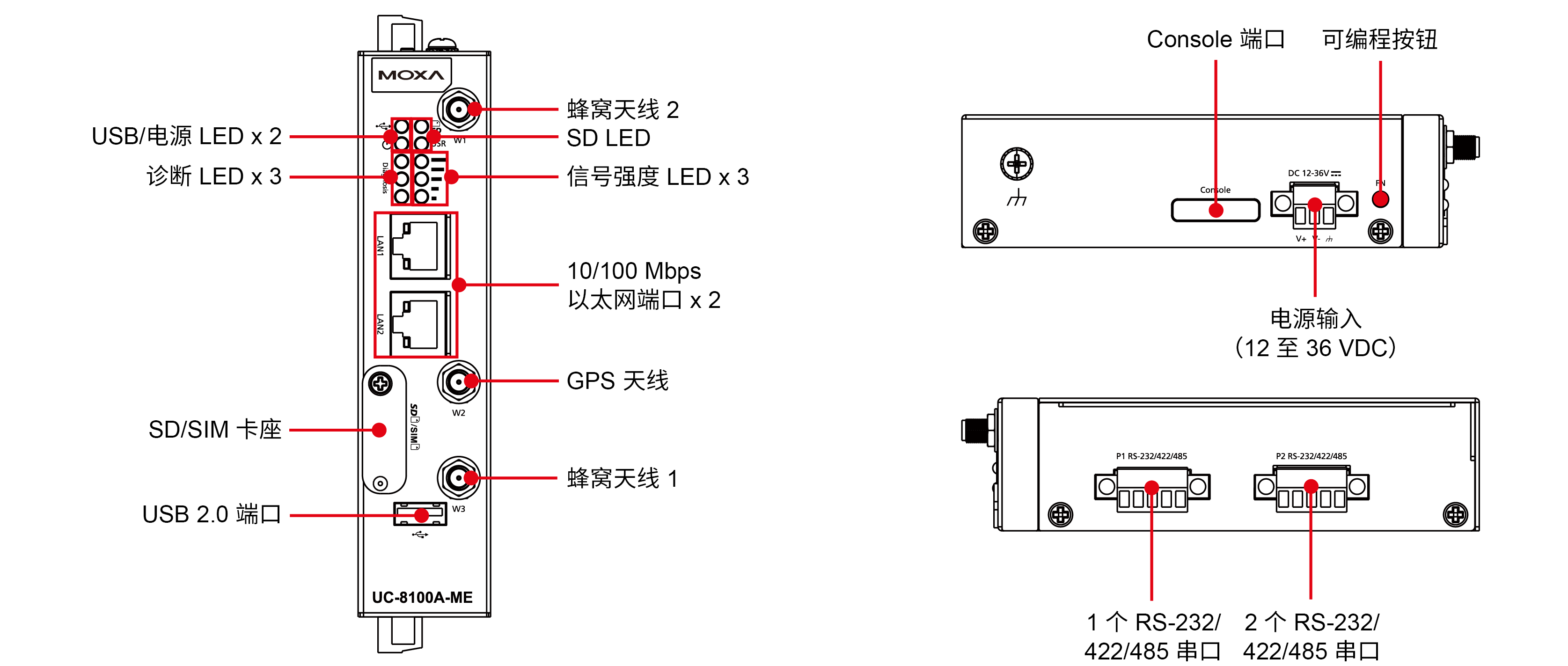

外观



  • CPU

    Armv7 Cortex-A8 1 GHz

  • 预装 OS

    Moxa 工业 Linux(Debian 9,Kernel 4.4)

  • DRAM

    1 GB DDR3

  • 预装存储

    8 GB eMMC

  • 存储卡槽

    SD 插槽 x 1

  • USB 2.0

    USB 2.0 接口 x 1,type A 接头

  • Console 端口

    RS-232(TxD、RxD、GND),4-pin 接头输出(115200、n、8、1)

  • 扩展插槽

    UC-8112A-ME-T-LX:mPCIe slot x 1

  • SIM 数量

    1

  • SIM 格式

    Mini

  • 按钮

    复位按钮

  • 串口

    RS-232/422/485 端口 x 2,软件可选(接线端子)

  • 蜂窝天线接头

    SMA x 2

  • GPS 天线接头

    SMA x 1

  • 系统

    电源 x 1
    可编程 x 1
    SD 插槽 x 1
    USB x 1,诊断 x 3

  • 无线信号强度

    蜂窝/Wi-Fi x 3

  • 以太网端口

    自适应 10/100 Mbps 端口(RJ45 接头)x 2

  • 电磁隔离保护

    1.5 kV(内置)

  • 数据位

    5、6、7、8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • 波特率

    300 bps 至 921.6 kbps

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 频段选择 (US)

    UC-8112A-ME-T-LX-US:LTE 频段 2 (1900 MHz)/LTE 频段 4 (1700 MHz)/LTE 频段 5 (850 MHz)/LTE 频段 13 (700 MHz)/LTE 频段 17 (700 MHz)
    UC-8112A-ME-T-LX-US:UMTS/HSPA 850 MHz/1900 MHz

  • 频段选择 (EU)

    UC-8112A-ME-T-LX-EU:LTE 频段 1 (2100 MHz)/LTE 频段 3 (1800 MHz)/LTE 频段 5 (850 MHz)/LTE 频段 7 (2600 MHz)/LTE 频段 8 (900 MHz)/LTE 频段 20 (800 MHz)
    UC-8112A-ME-T-LX-EU:UMTS/HSPA 850 MHz/900 MHz/1900 MHz/2100 MHz

  • 频段选择 (APAC)

    UC-8112A-ME-T-LX-AP:LTE 频段 1 (2100 MHz)/LTE 频段 3 (1800 MHz)/LTE 频段 5 (850 MHz)/LTE 频段 7 (2600 MHz)/LTE 频段 8 (900 MHz)/LTE 频段 28 (700 MHz)
    UC-8112A-ME-T-LX-AP:UMTS/HSPA 850 MHz/900 MHz/1900 MHz/2100 MHz

  • 接收类型

    72-信道 u-blox M8 引擎
    GPS/GLONASS/Galileo

  • 精度

    位置:2.5 m CEP
    SBAS:2.0 m CEP

  • 采集

    辅助开始:3 秒
    冷却开始:26 秒

  • 灵敏度

    冷却开始:-148 dBm
    监测:-164 dBm

  • 时间脉冲

    0.25 Hz 至 10 MHz

  • 输入电流

    700 mA @ 12 VAC

  • 输入电压

    12 至 36 VDC

  • 电源功耗

    6 W

  • 报警工具

    外部 RTC(实时时钟)

  • 自动重启触发器

    外部 WDT(看门狗计时器)

  • 尺寸

    141 x 125.6 x 33 mm(5.55 x 4.94 x 1.3 英寸)

  • 外壳

    金属

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 重量

    550 g (1.22 lb)

  • 相对湿度

    5 至 95%(非冷凝)

  • 工作温度

    UC-8112A-ME-T-LX:-40 至 85°C(-40 至 185°F)
    UC-8112A-ME-T-LX-AP:-40 至 70°C(-40 至 158°F)
    UC-8112A-ME-T-LX-US:-40 至 70°C(-40 至 158°F)
    UC-8112A-ME-T-LX-EU:-40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 冲击

    IEC 60068-2-27

  • 振动

    2 个 Grms @ IEC 60068-2-64,随机波,5-500 Hz,每个轴 1 小时(未连接任何 USB 设备)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 5 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-5 Surge:电源:0.5 kV;信号:1 kV
    IEC 61000-4-8 PFMF

  • 安全

    UL 62368-1,EN 62368-1

  • 危险环境

    符合 Class I Division 2、ATEX 和 IECEx 标准 Class 1 Division 2、ATEX 和 IECEx 认证进行中。获取详细信息,请联系 Moxa 销售代表。

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UC-8112A-ME-T-LX:868,326 小时
    UC-8112A-ME-T-LX-US:677,570 小时
    UC-8112A-ME-T-LX-EU:677,570 小时
    UC-8112A-ME-T-LX-AP:677,570 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Software Package for UC-8100A-ME-T Series (example)
287.0 bytes
软件包 v1.0
  • Moxa Industrial Linux (Debian 9)
2019年4月29日 2019年4月29日 发布说明
Software Package for UC-8100A-ME-T Series (kernel source)
162.2 MB
软件包 v1.0
  • Moxa Industrial Linux (Debian 9)
2019年4月29日 2019年4月29日 发布说明
Utility for UC-8100A-ME-T Series (toolchain)
53.2 MB
管理工具 v6.3
  • Moxa Industrial Linux (Debian 9)
2019年4月29日 2019年4月29日 发布说明

支持文件

名称 类型 语言 版本 发布日期
UC-8100A-ME-T 系列产品资料表
2.3 MB
产品资料表 中文 v1.5 2019年9月27日 2019年9月27日
Arm-based Computer Linux User Manual for Debian 9
2.3 MB
手册 英文 v4.1 2019年9月24日 2019年9月24日
Manual for UC-8100A-ME-T Series (hardware)
1.0 MB
手册 英文 v1.0 2019年4月30日 2019年4月30日
QIG for UC-8100A-ME-T Series
486.3 KB
QIG 英文 v1.0 2019年4月30日 2019年4月30日
2D CAD for UC-8100A-ME-T Series
1.2 MB
2D CAD 英文 2019年1月17日 2019年1月17日

可用型号 (4)

显示图片
moxa-uc-8112a-me-t-lx-image.jpg | MoxaUC-8112A-ME-T-LXmoxa-uc-8112a-me-t-lx-us-image.jpg | MoxaUC-8112A-ME-T-LX-USmoxa-uc-8112a-me-t-lx-eu-image.jpg | MoxaUC-8112A-ME-T-LX-EUmoxa-uc-8112a-me-t-lx-ap-image.jpg | MoxaUC-8112A-ME-T-LX-AP
CPU1 GHz1 GHz1 GHz1 GHz
RAM1 GB1 GB1 GB1 GB
存储8 GB8 GB8 GB8 GB
LTE-US RegionEU RegionAPAC Region
工作温度-40 to 85°C-40 to 70°C-40 to 70°C-40 to 70°C
