UC-4400A 系列

Arm Cortex-A53 四核 64 位计算机,具有 LTE/5G 和 Wi-Fi 6E 功能

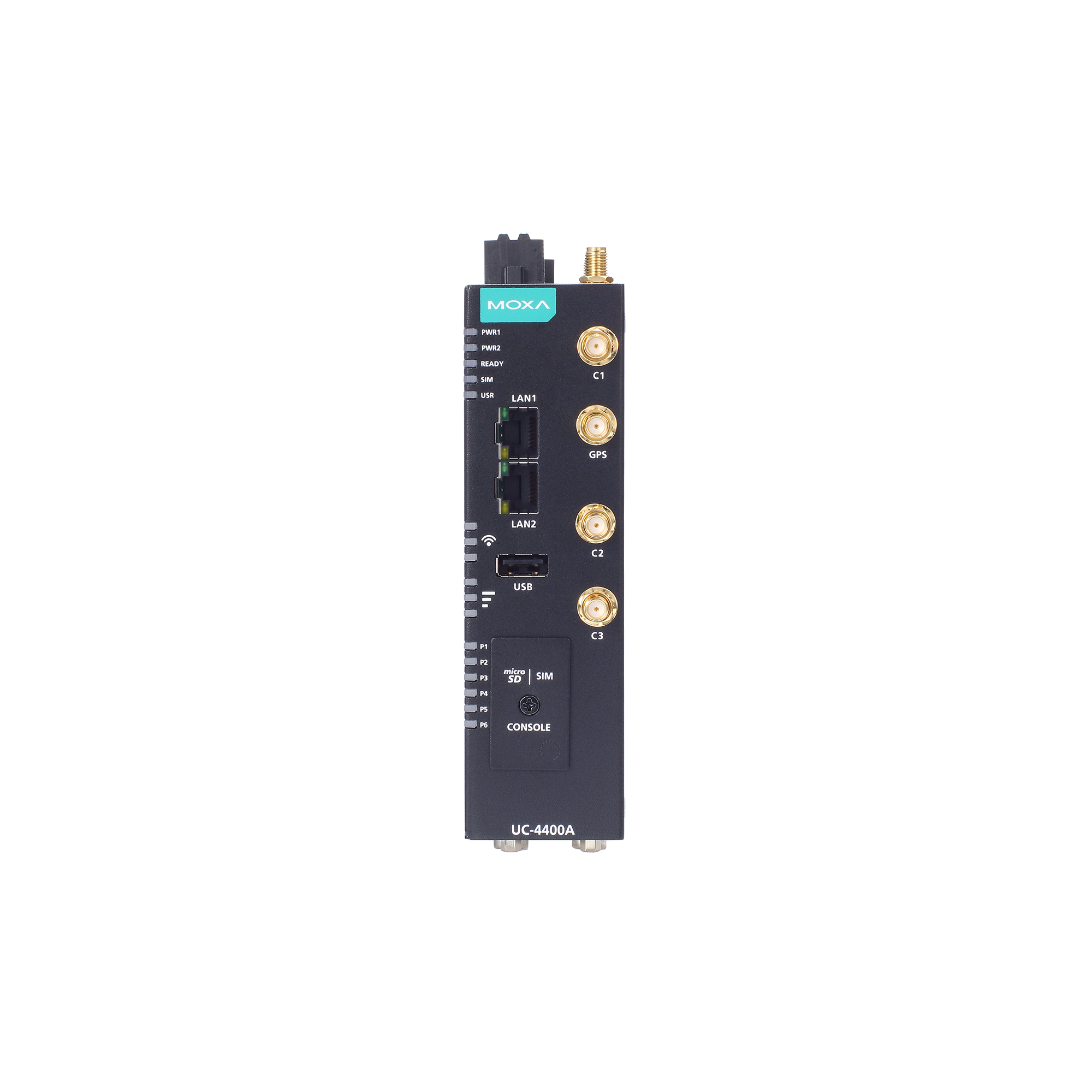

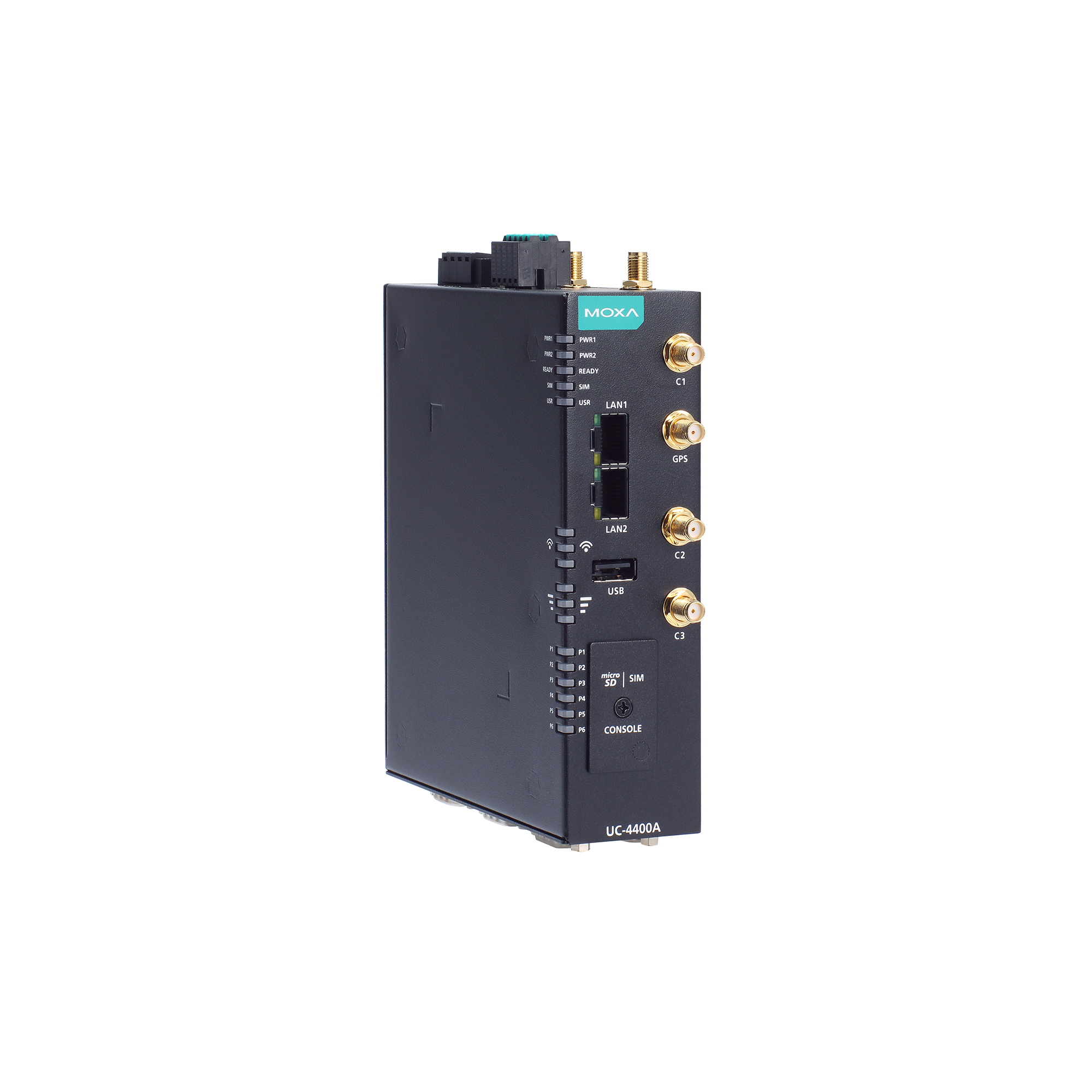

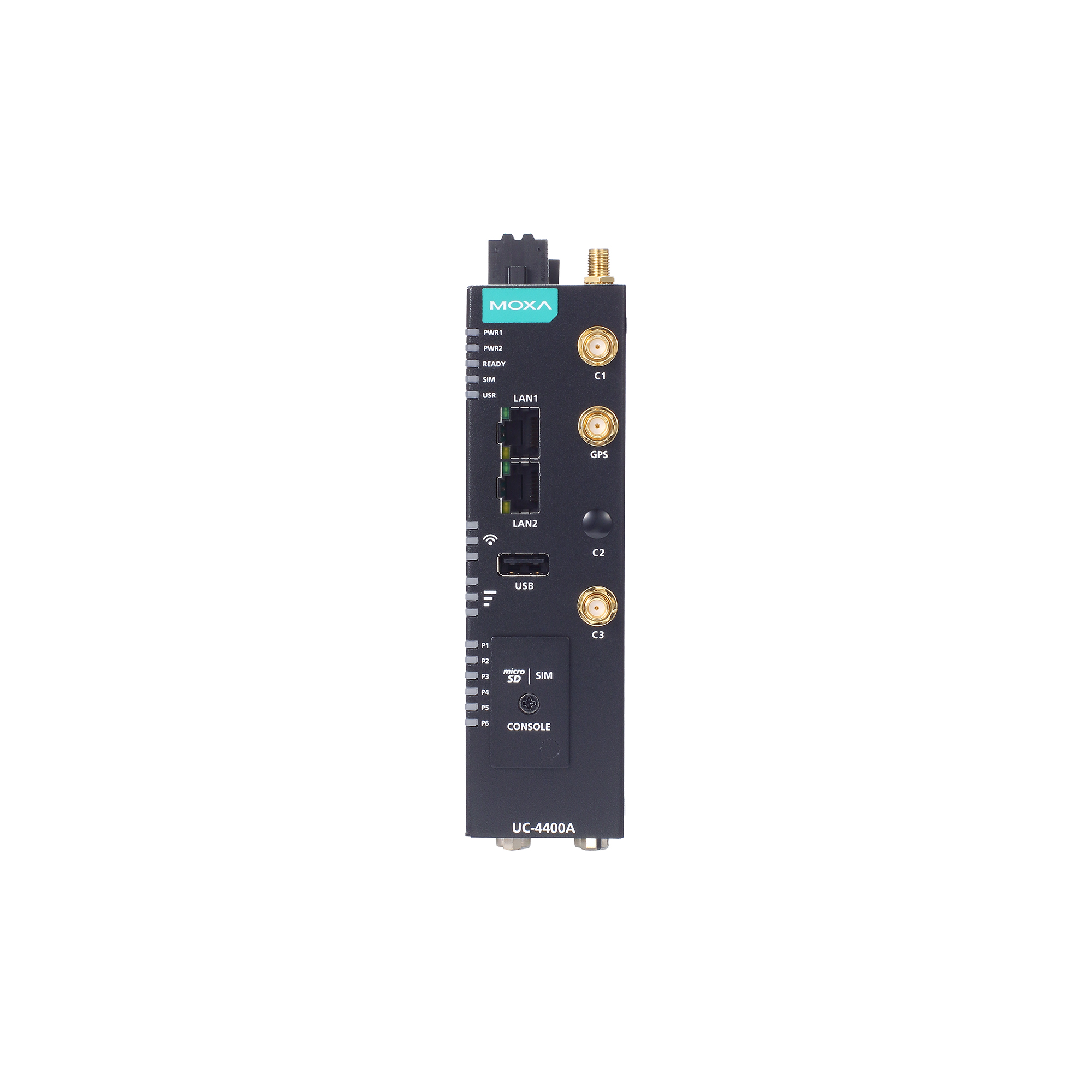

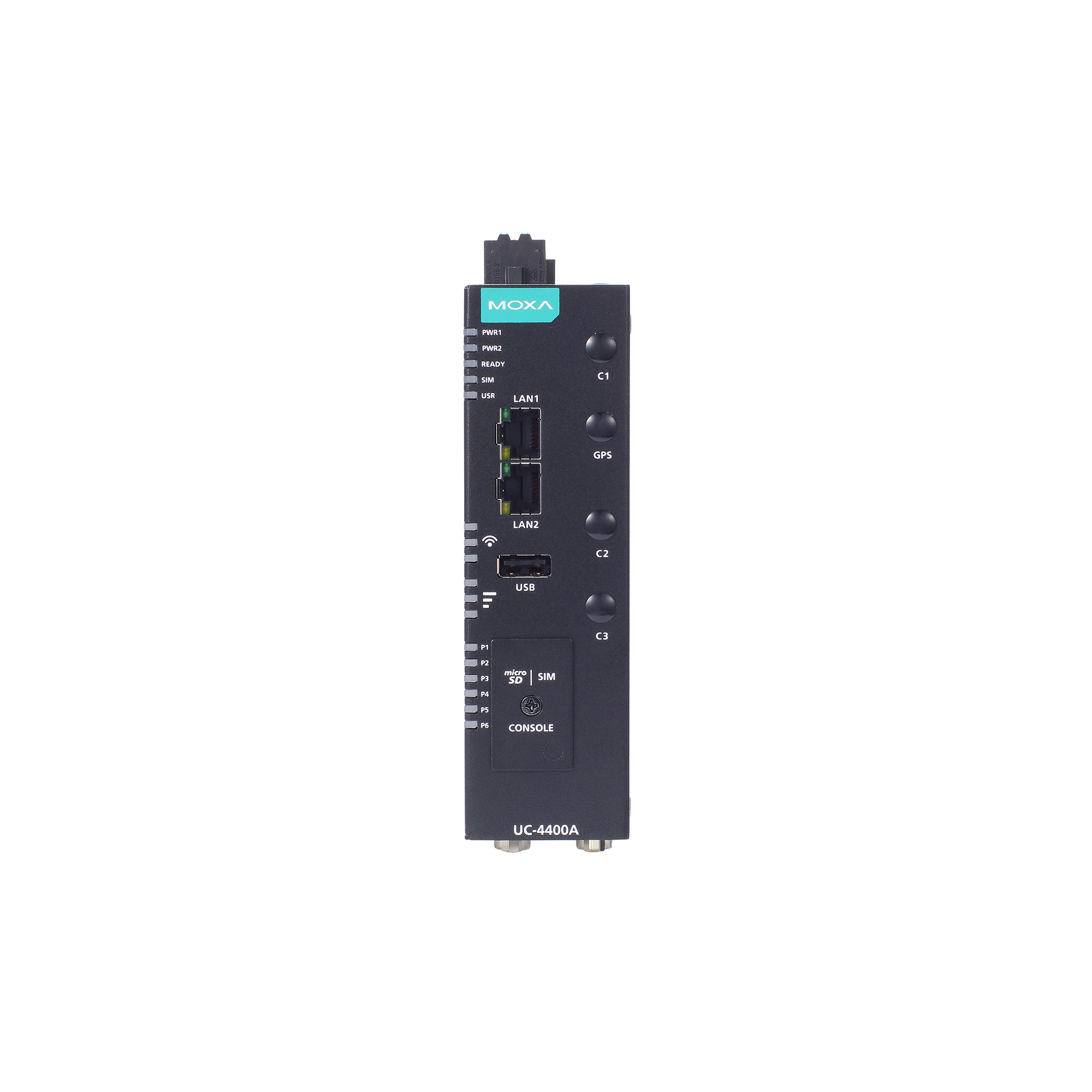

moxa-uc-4400a-series-image-(1).jpg | Moxa
moxa-uc-4400a-series-image-1-(1).jpg | Moxa
moxa-uc-4400a-series-image-2-(1).jpg | Moxa
moxa-uc-4400a-series-image-3-(1).jpg | Moxa
moxa-uc-4400a-series-image-4-(1).jpg | Moxa
moxa-uc-4400a-series-image-5-(1).jpg | Moxa
moxa-uc-4400a-series-image-6-(1).jpg | Moxa

特点和优势

  • Arm Cortex-A53 四核 1.6 GHz 处理器
  • 集成 5G Sub-6GHz NR 模块,具有双 SIM 和 AT&T 认证
  • 2 个自适应 10/100/1000 Mbps 以太网端口
  • 带 2 -kV 光电隔离保护的 CANbus 端口和串口
  • Moxa 工业 Linux 提供 10 年的版本维护
  • 支持 Wi-Fi 6E 和 4G LTE Cat.4,带可选配件
  • 双 SIM 插槽
  • CE/FCC/UL 认证
  • 符合 ISA/IEC 62443-4-2 SL2 认证要求
  • 支持 -40 至 75°C 工作温度(蜂窝模块型号可支持 -40 至 70°C)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-4400A 计算平台专为嵌入式数据采集应用而设计。这款计算机配备 4 个 RS-232/422/485 串口、2 个 10/100/1000 Mbps 以太网端口,以及多达 2 个 CAN 端口和1 个 Mini PCIe 及 1 个 M.2 E-key 插槽,支持 LTE Cat.4 和 Wi-Fi 6E 模块。多功能通信功能使用户能够有效地将 UC-4400A 应用于各种复杂的通信解决方案。

UC-4400A 搭载 Arm Cortex-A53 四核处理器,该处理器针对能源监控系统进行了优化,但仍适用于各种工业解决方案。通过灵活的接口组合,这款微型嵌入式计算机是现场数据采集和数据处理的可靠安全网关,也是许多大规模部署可用的强大通信平台。

蜂窝宽温型号可用于宽温环境应用。所有产品均进行了高温烧机室的全面烧机测试,以确保这款蜂窝计算平台在宽温环境下可靠运行。

应用

  • 太阳能/风能

  • 电池储能

  • EV 充电基础设施

  • 设备监控

  • 机器监控

  • 石油和天然气

  • 水处理

  • 智能交通系统

  • 各种 IIoT 网管应用

外观

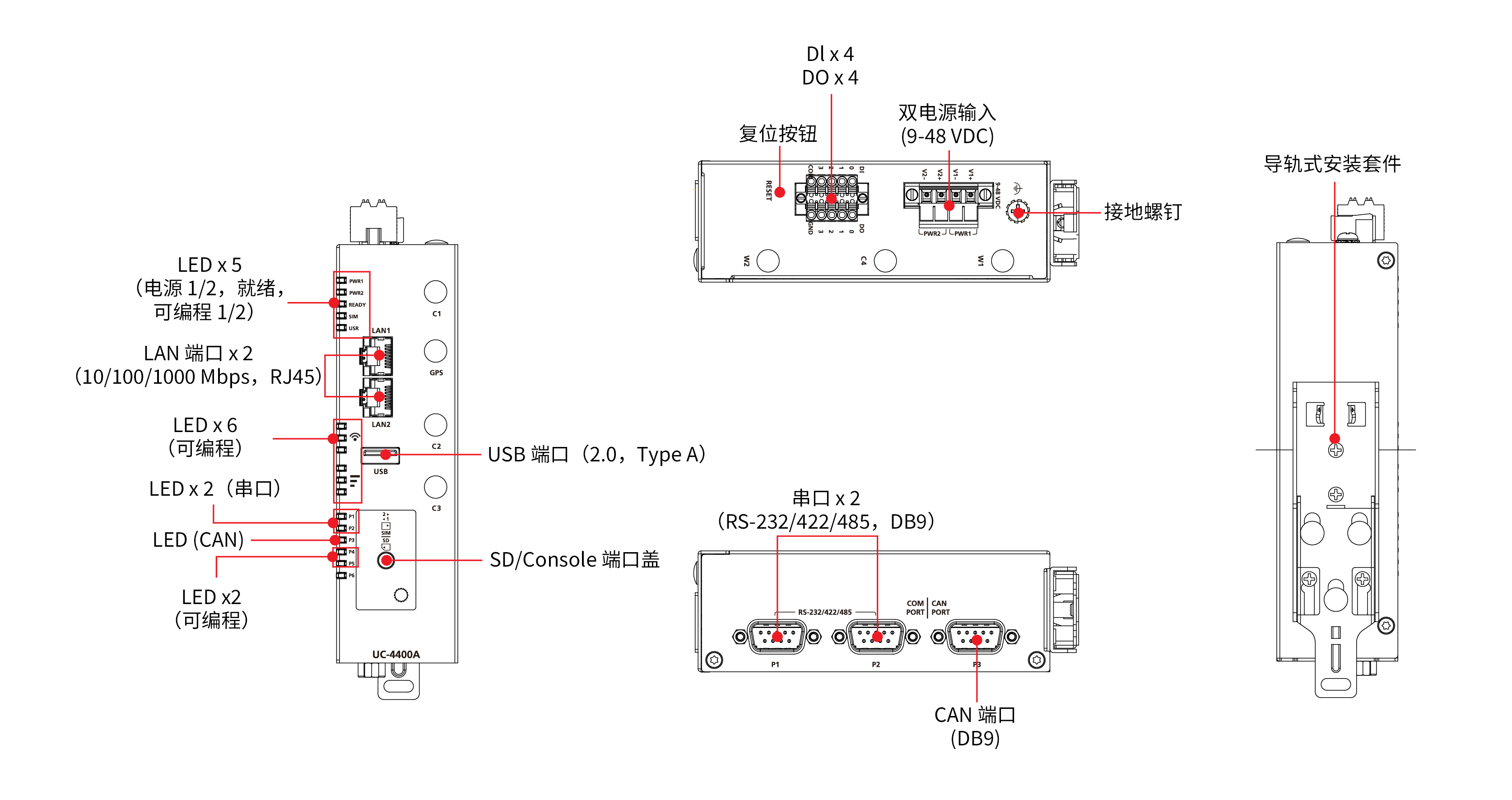

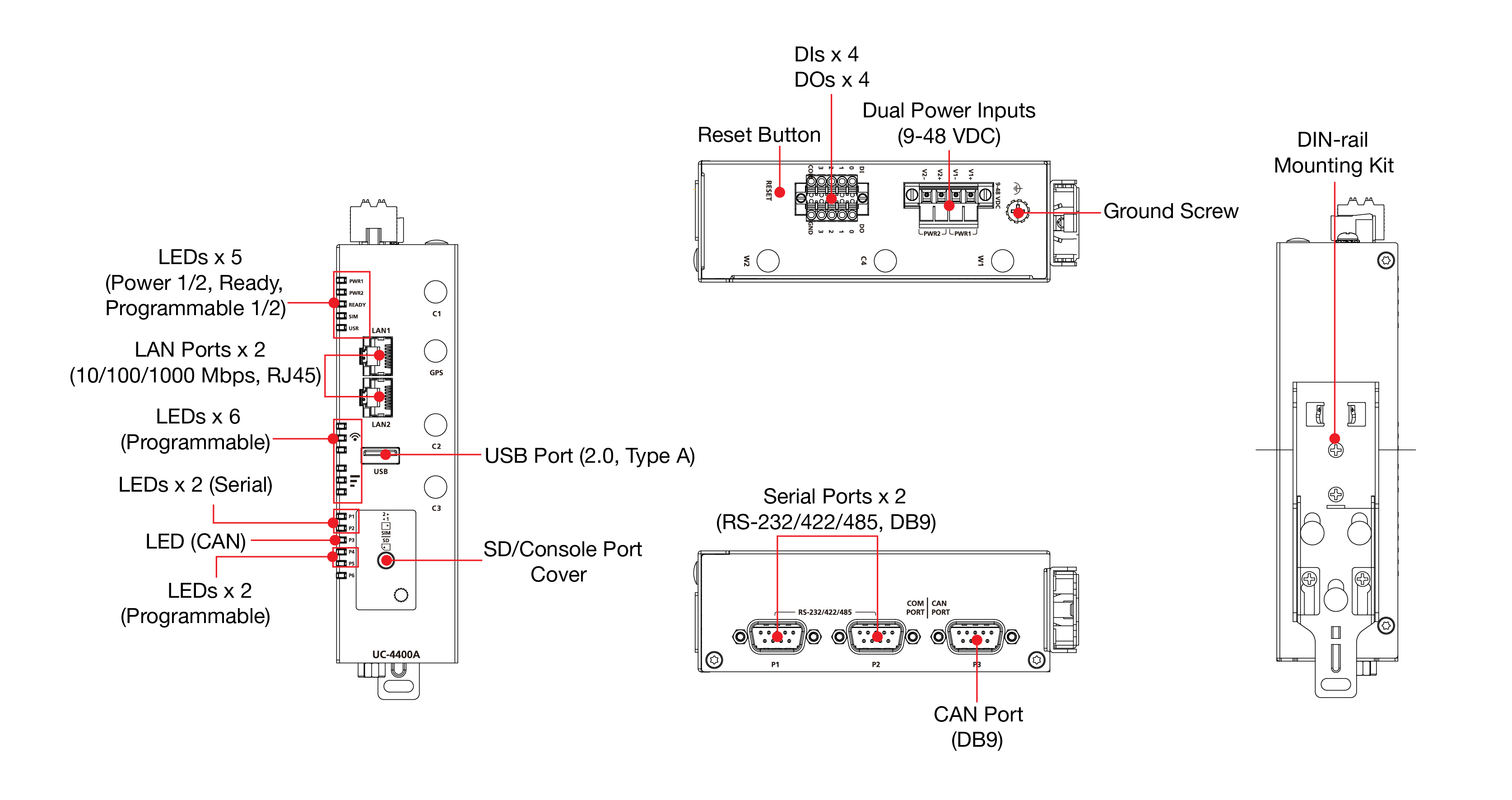

UC-4410A 型号

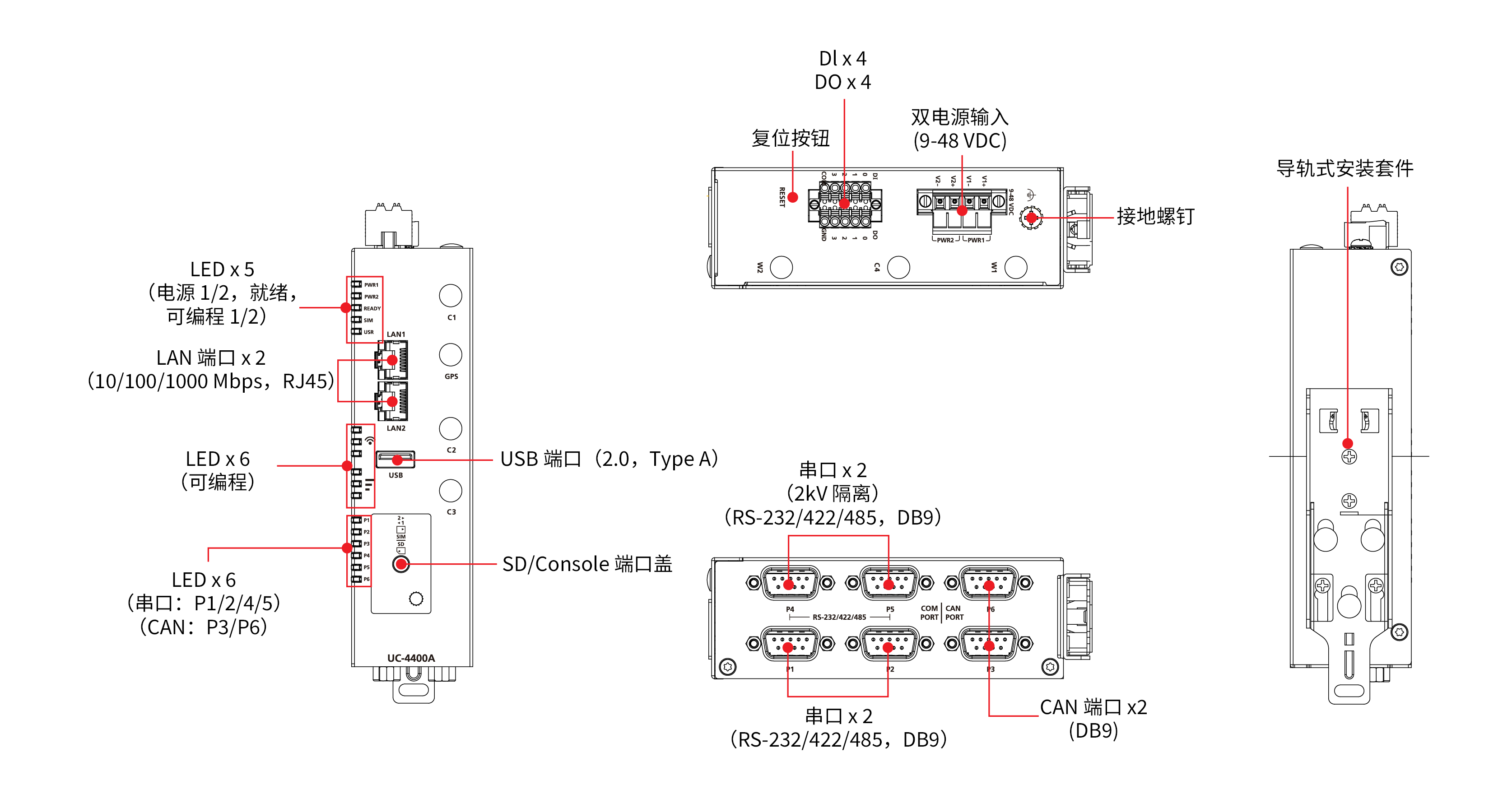

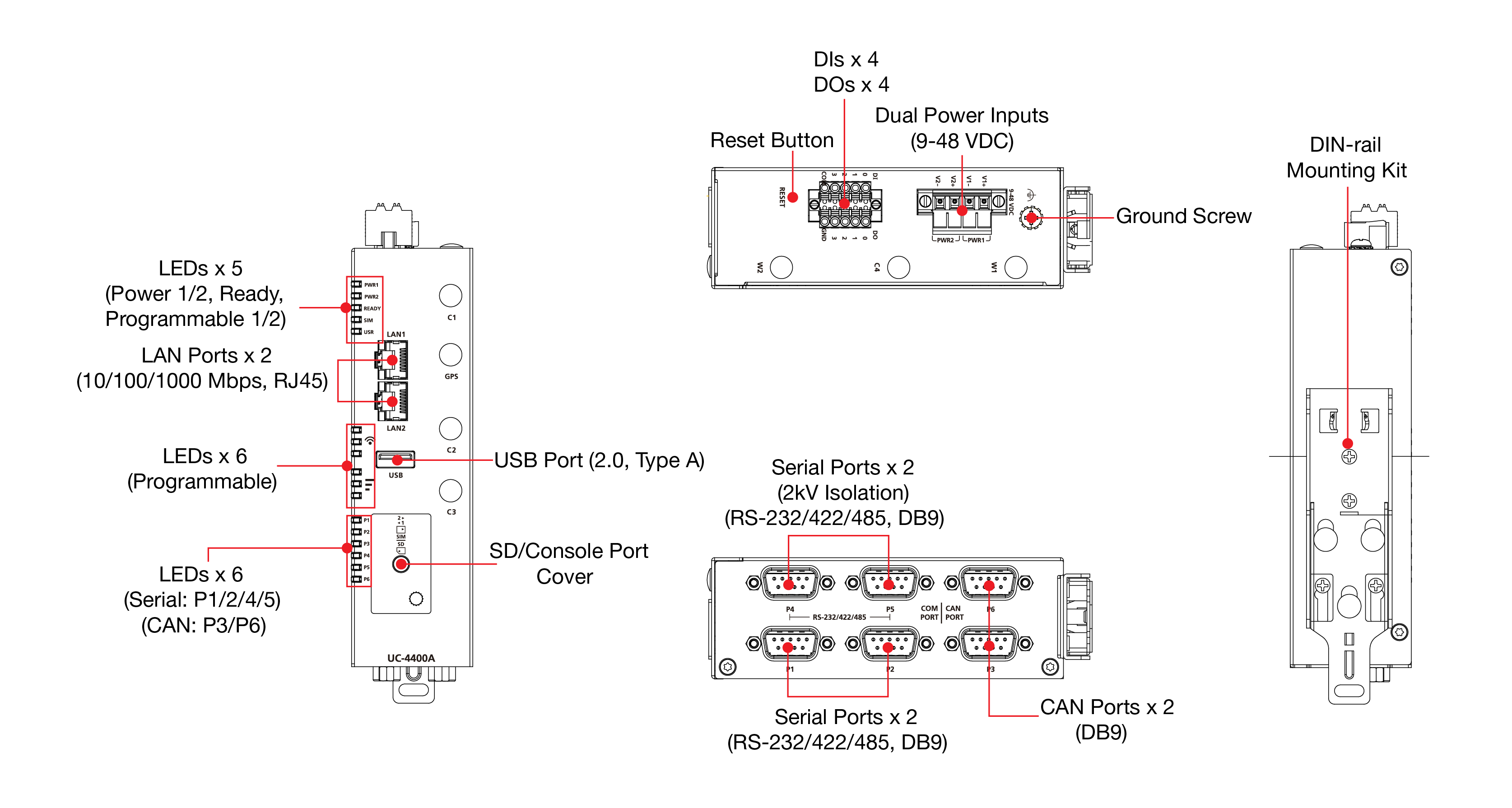

UC-4414A 型号

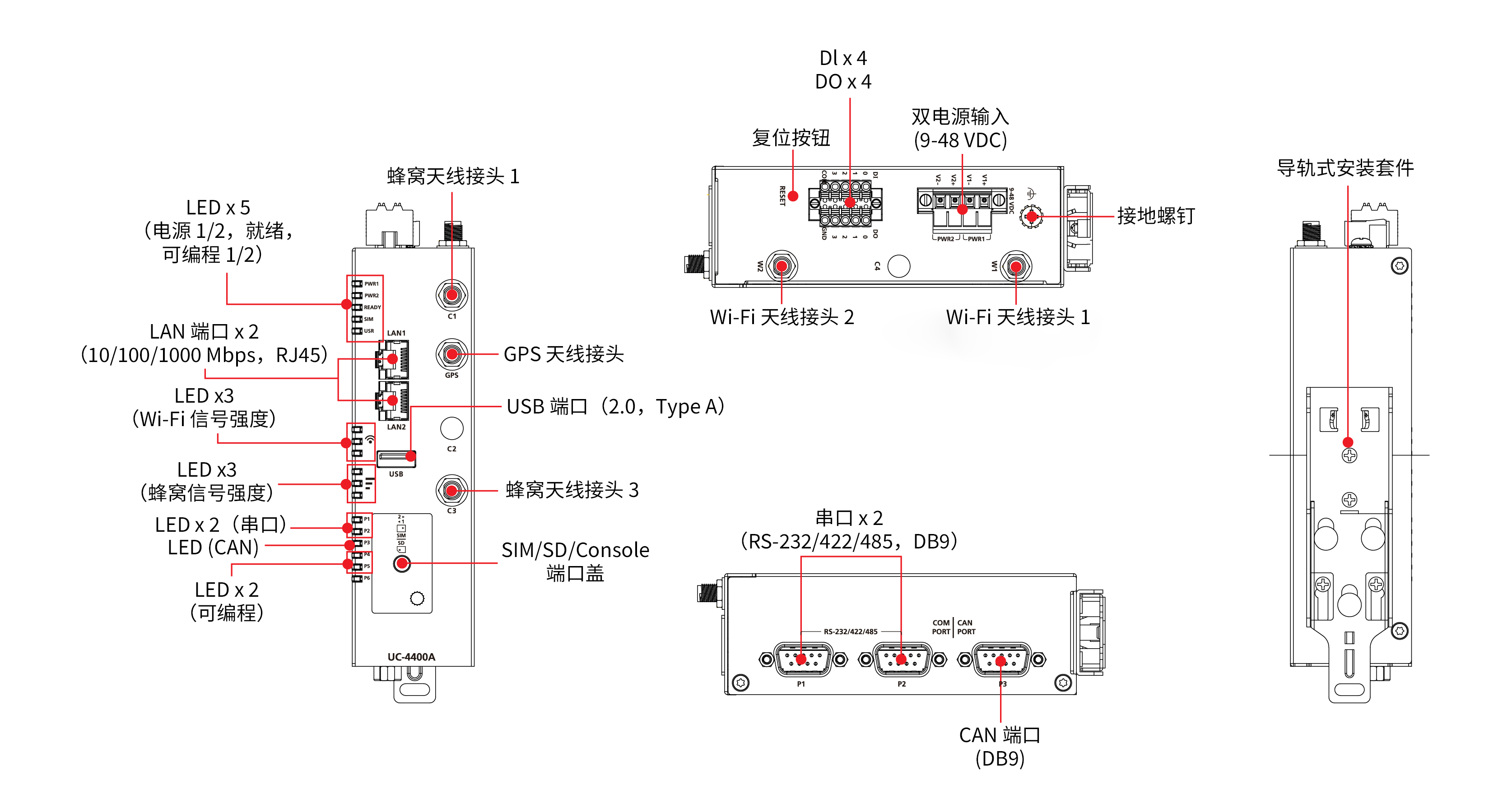

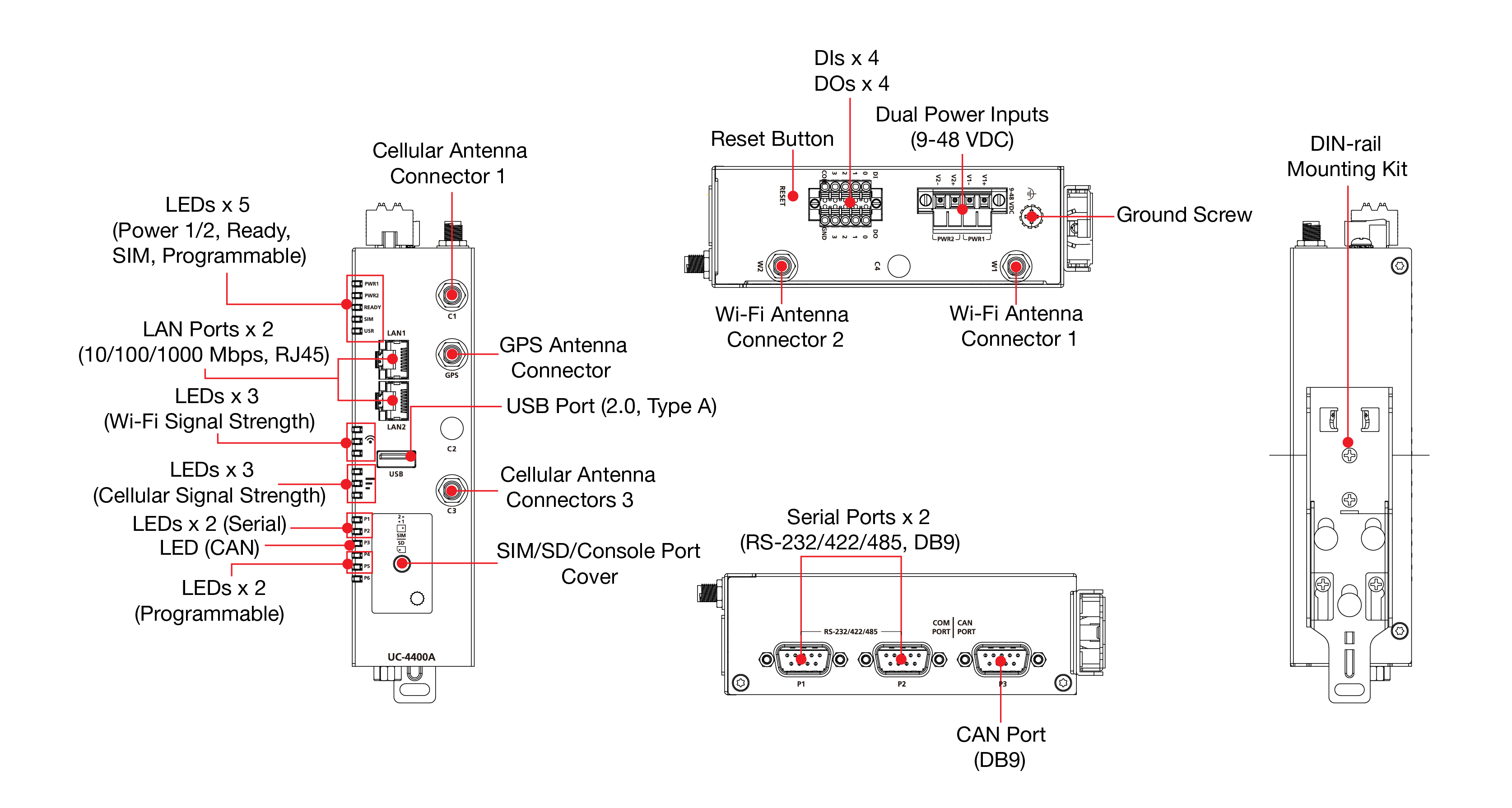

UC-4430A 型号

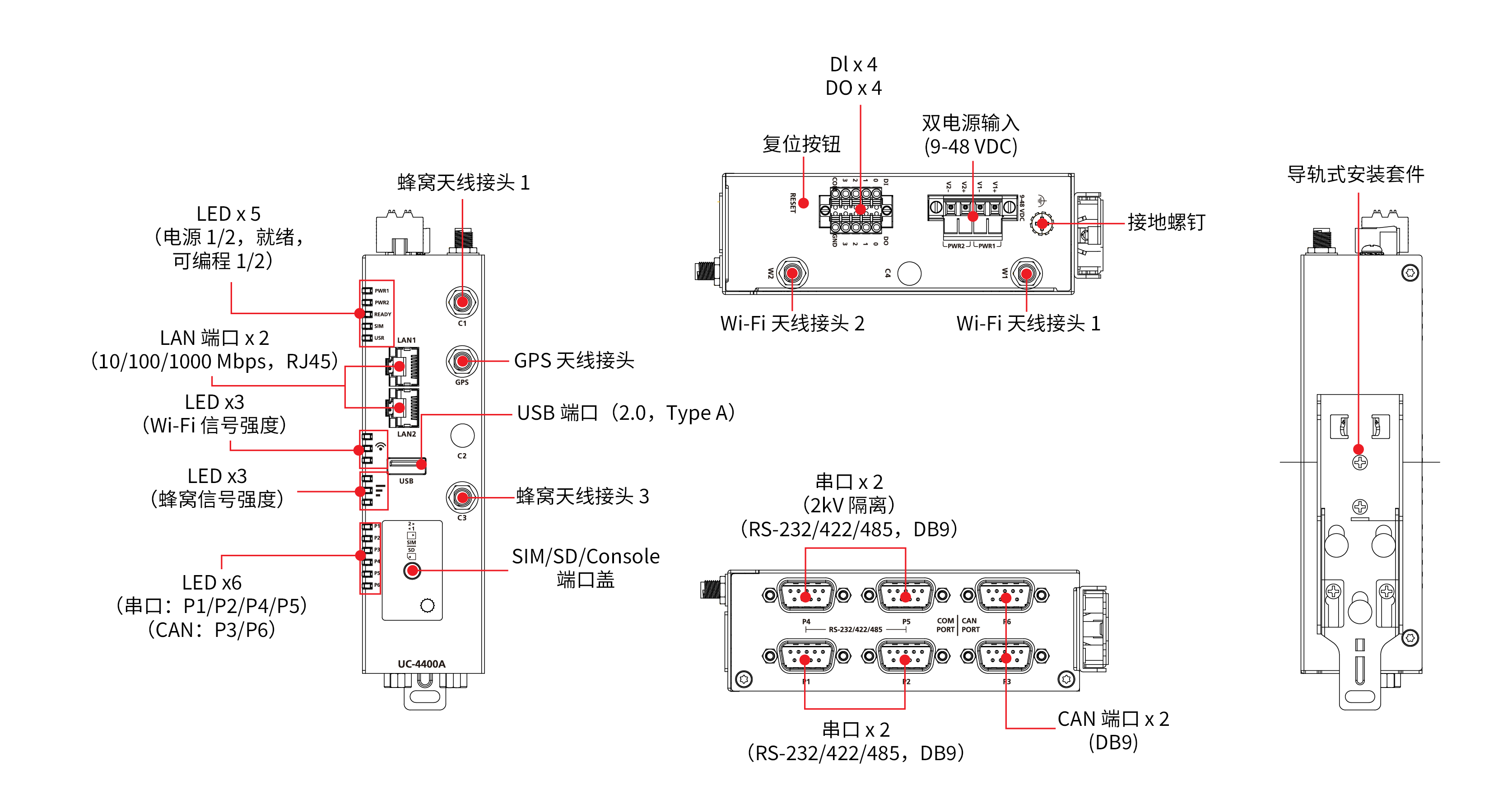

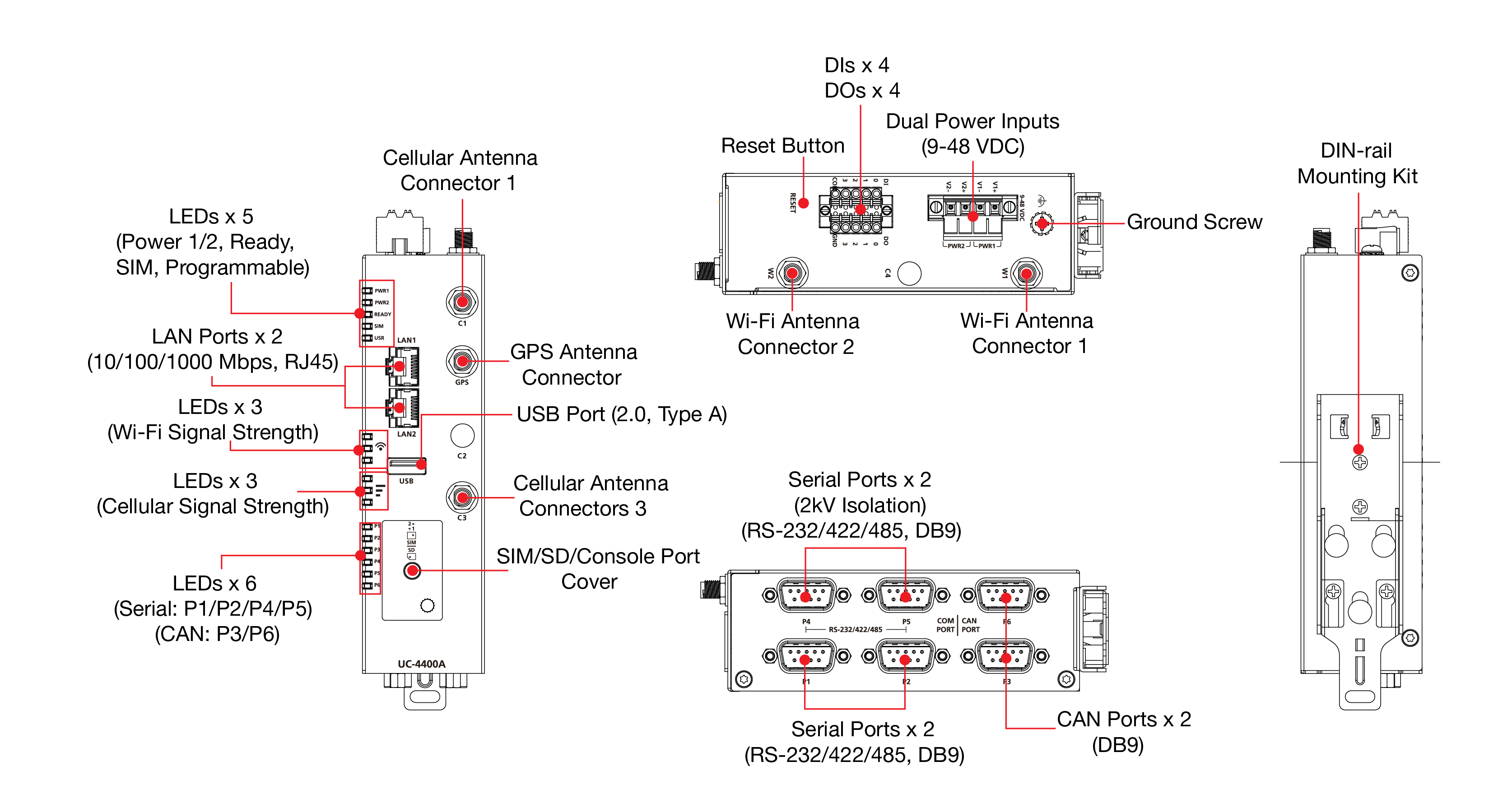

UC-4434A 型号

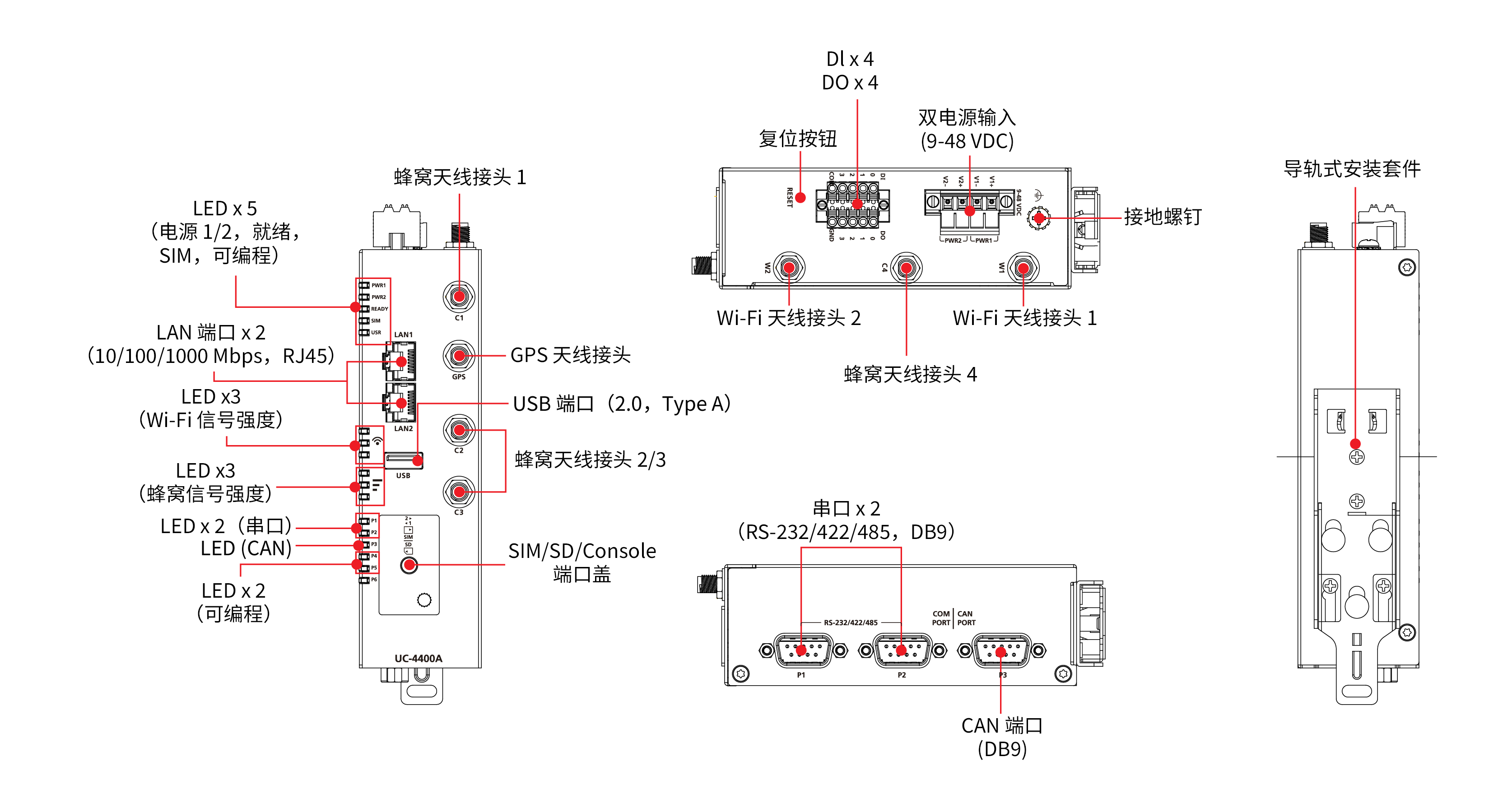

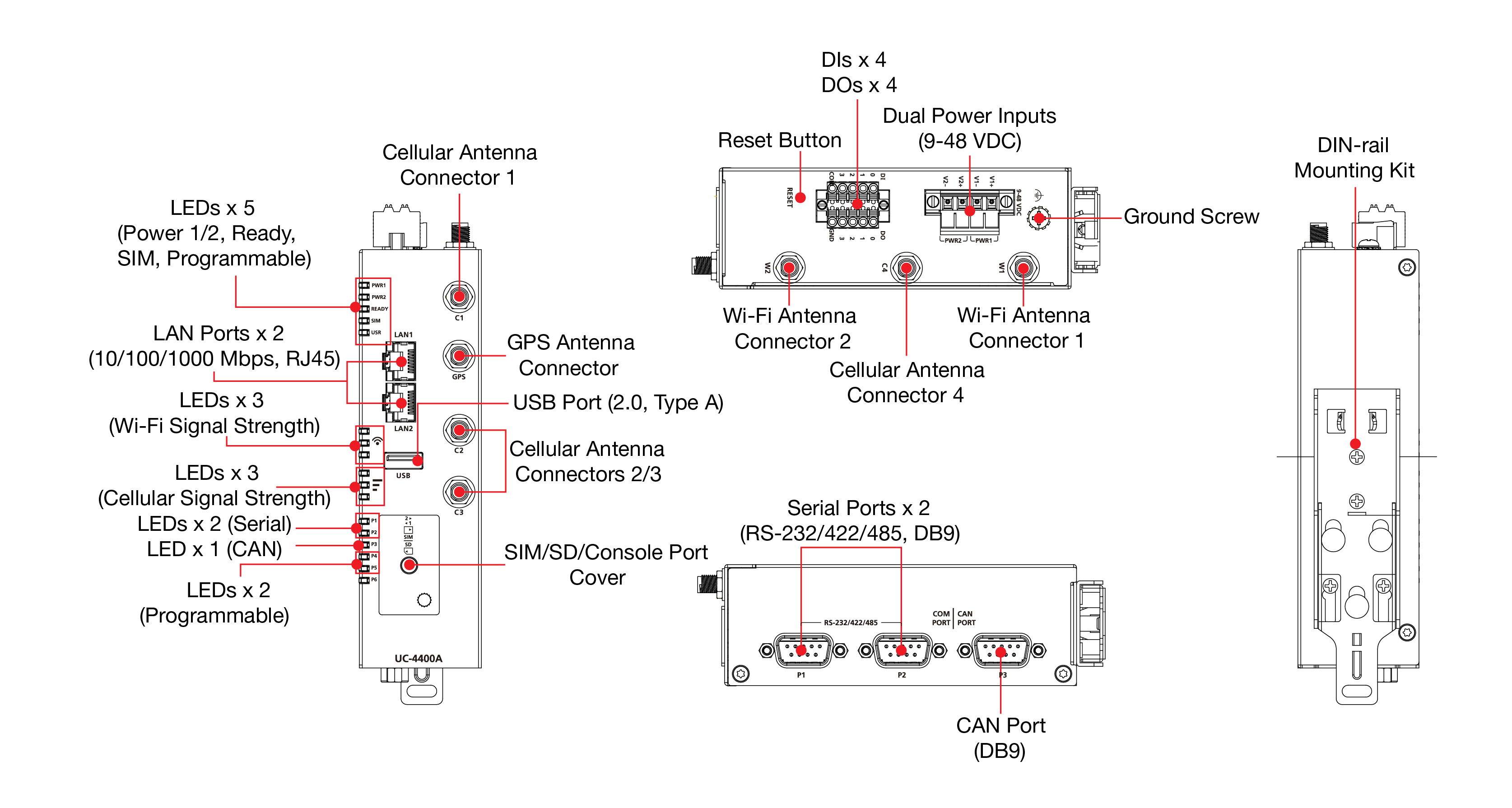

UC-4450A 型号

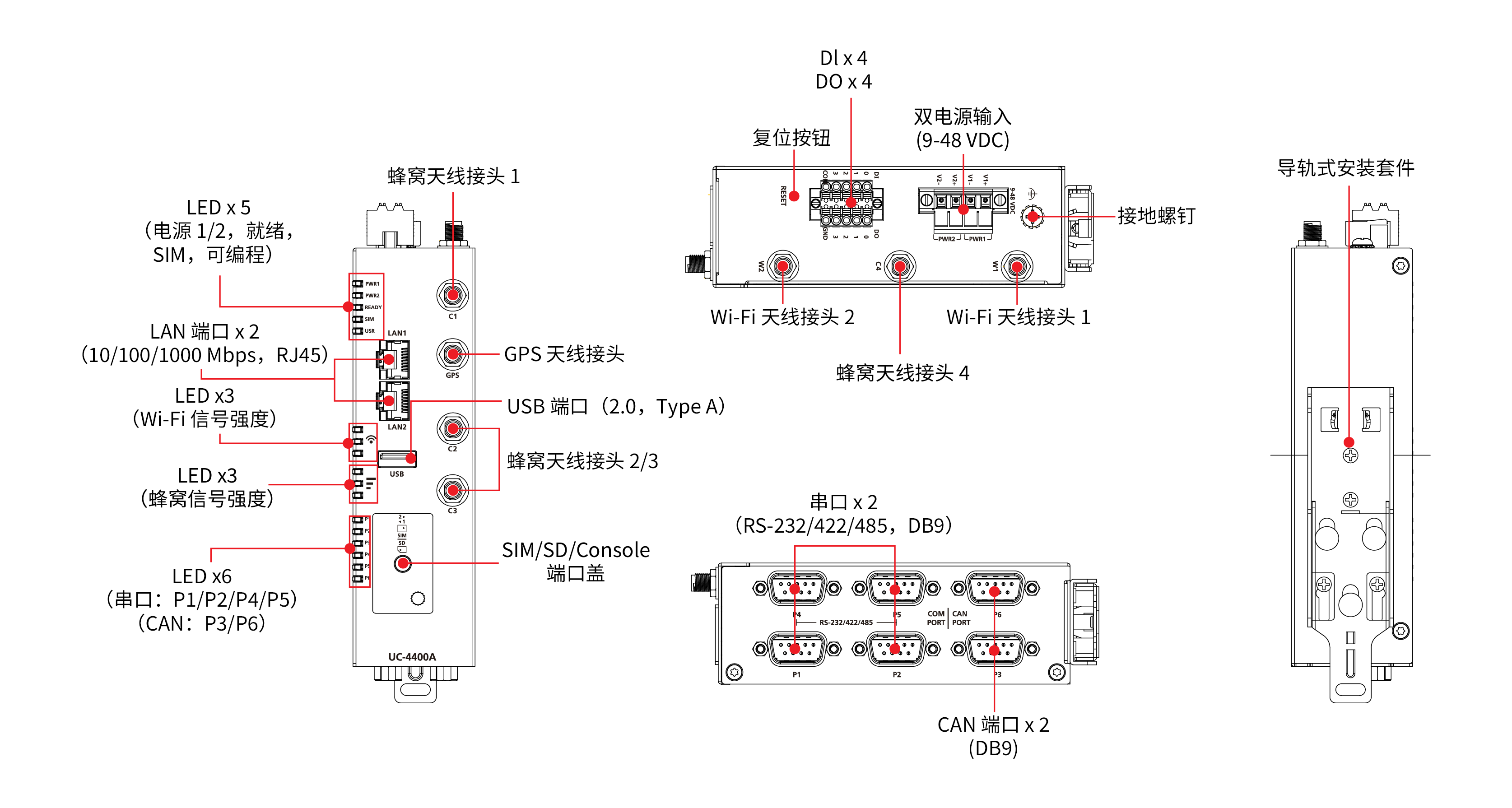

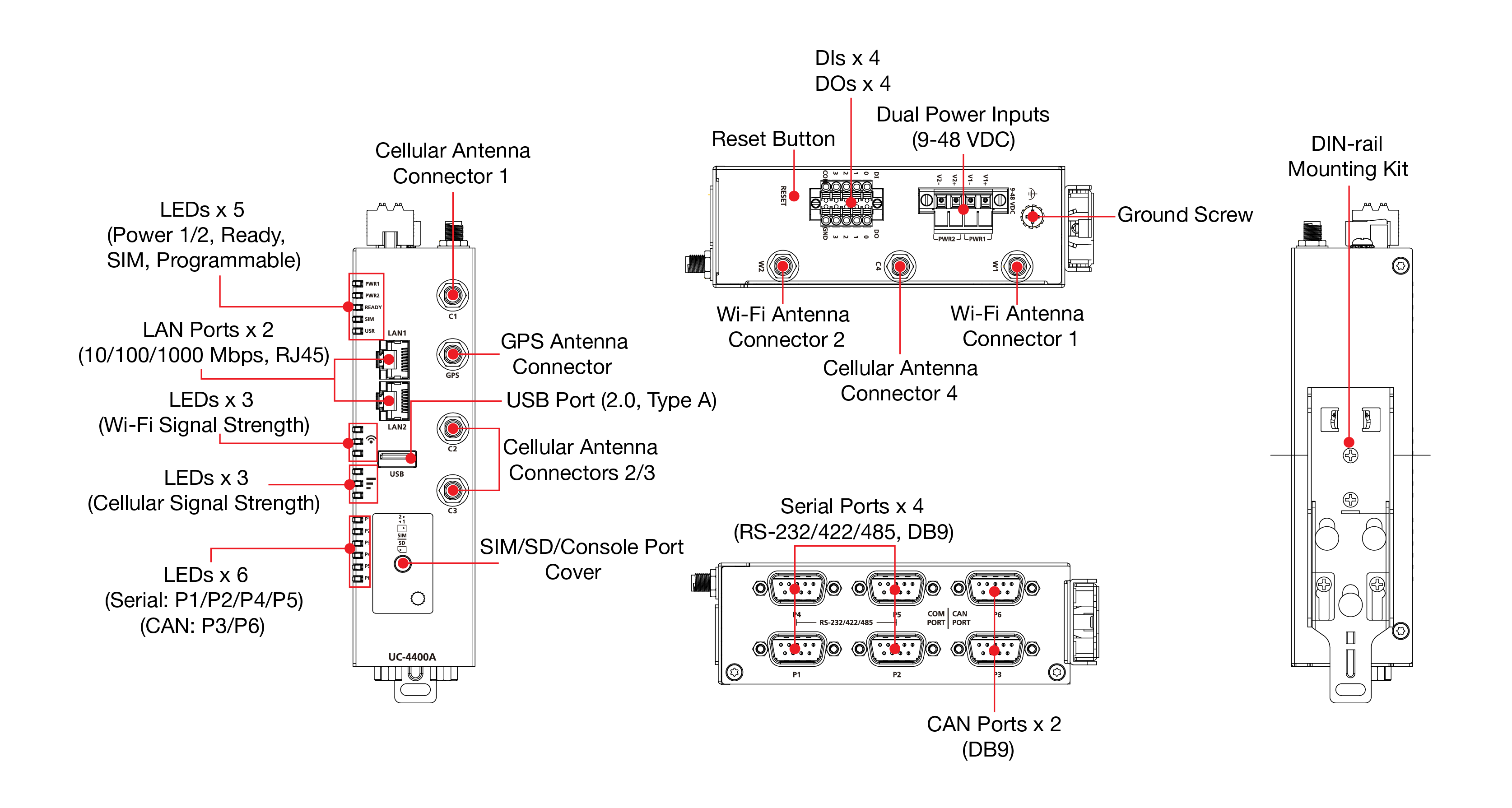

UC-4454A 型号

  • CPU

    Arm Cortex-A53 四核 1.6 GHz

  • DRAM

    4 GB LPDDR4

  • 支持的 OS

    Moxa 工业 Linux 3(Debian 11,内核 5.10),2031 EOL
    请参见 www.moxa.com/MIL

  • 预装存储

    16 GB eMMC

  • 扩展插槽

    microSD 插槽 x 1

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2

  • 串口

    UC-4414/UC-4434/UC-4454 型号:
    RS-232/422/485 端口 x 4(软件可选,DB9 公头接头)
    UC-4410/UC-4430/UC-4450 型号:
    RS-232/422/485 端口 x 2(软件可选,DB9 公头接头)

  • CAN 端口

    UC-4414/UC-4434/UC-4454 型号:CAN 2.0 A/B x 2(DB9 公头)
    UC-4410/UC-4430/UC-4450 型号:CAN 2.0 A/B x 1(DB9 公头)

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • USB 2.0

    USB 2.0 接口 x 1,type-A 接头

  • Wi-Fi 天线接头

    UC-4430/ UC-4434/UC-4450/UC-4454 型号:
    RP-SMA x 2

  • 蜂窝天线接头

    UC-4450/UC-4454 型号:SMA x 4
    UC-4430/ UC-4434 型号:SMA x 2

  • GPS 天线接头

    UC-4430/ UC-4434/UC-4450/UC-4454 型号:
    SMA x 1

  • Console 端口

    RS-232(TxD、RxD、GND),3-pin 接头输出(115200、n、8、1)

  • 扩展插槽

    UC-4430/ UC-4434/UC-4450/UC-4454 型号:
    M.2 E-key插槽 x 1(用于 Wi-Fi)
    UC-4430/ UC-4434 型号:
    mPCIe 插槽 x 1(用于 LTE)

  • SIM 格式

    UC-4430/ UC-4434/UC-4450/UC-4454 型号:Nano

  • SIM 数量

    UC-4430/ UC-4434/UC-4450/UC-4454 型号:2

  • 按钮

    可编程按钮

  • TPM

    TPM v2.0

  • 电磁隔离保护

    1.5 kV(内置)

  • 端口数量

    UC-4414/UC-4434/UC-4454 型号:4
    UC-4410/UC-4430/UC-4450 型号:2

  • 波特率

    50 bps 至 921.60 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS、XON/XOFF
    ADDC(数据流向自动控制),用于 RS-485
    RTS Toggle(仅限 RS-232)

  • 隔离保护

    UC-4414/4434 型号:2 kV(P4 和 P5 端口)

  • Console 端口

    1 x 3-pin 接头转 DB9 console 端口

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 端口数量

    UC-4414/UC-4434/UC-4454 型号:2
    UC-4410/UC-4430/UC-4450 型号:1

  • 波特率

    10 至 1000 kbps

  • 接头

    DB9 公头

  • 工业协议

    CAN 2.0A
    CAN 2.0B

  • 隔离保护

    2 kV(内置)

  • 信号

    CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND

  • 数字输入通道

    DI x 4

  • 接头

    螺丝紧固 Euroblock 端子

  • 传感器类型

    湿接点 (NPN)
    干接点

  • 干接点

    Logic 1: Open
    Logic 0: Close to GND

  • 湿接点(COM 至 DI)

    Logic 1:0 至 3 VDC
    Logic 0:10 至 30 VDC

  • 隔离保护

    3K VDC

  • 数字输出通道

    DO x 4

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink(漏型)

  • 电压

    0 至 30 VDC

  • 5G NR 频段

    5G NSA 和 SA 频段:
    n1 (FDD 2100) MHz
    n2 (FDD 1900) MHz
    n3 (FDD 1800) MHz
    n5 (FDD 850) MHz
    n7 (FDD 2600) MHz
    n8 (FDD 900) MHz
    n20 (FDD 800) MHz
    n25 (FDD 1900) MHz
    n28 (FDD 700) MHz
    n29 (SDL 700) MHz
    n40 (TDD 2300) MHz
    n41 (TDD 2500) MHz
    n48 (TDD 3600) MHz
    n66 (FDD 1700 / AWS-3) MHz
    n71 (FDD 600) MHz
    n75 (SDL 1500) MHz
    n77 (TDD 3700) MHz
    n78 (TDD 3500) MHz
    n79 (TDD 4500) MHz

  • LTE 频段

    B1 (FDD 2100) MHz
    B2 (FDD 1900) MHz
    B3 (FDD 1800) MHz
    B4 (FDD 1700 / AWS) MHz
    B5 (FDD 850) MHz
    B7 (FDD 2600) MHz
    B8 (FDD 900) MHz
    B12 (FDD 700ac) MHz
    B13 (FDD 700c) MHz
    B14 (FDD 700PS) MHz
    B17 (FDD 700bc) MHz
    B18 (FDD 800) MHz
    B19 (FDD 800) MHz
    B20 (FDD 800DD) MHz
    B25 (FDD 1900) MHz
    B26 (FDD 850) MHz
    B28 (FDD 700) MHz
    B29 (SDL 700) MHz
    B30 (FDD 2300) MHz
    B32 (SDL 1500) MHz
    B34 (TDD 2000) MHz
    B38 (TDD 2600) MHz
    B39 (TDD 1900) MHz
    B40 (TDD 2300) MHz
    B41 (TDD 2500) MHz
    B42 (TDD 3500) MHz
    B43 (TDD 3600) MHz
    B46 (TDD 5200) MHz
    B48 (TDD 3600) MHz
    B66 (FDD 1700 / AWS-3) MHz
    B71 (FDD 600) MHz

  • UMT 频段

    B1 (2100) MHz
    B2 (1900) MHz
    B3 (1800) MHz
    B4 (AWS)
    B5 (850) MHz
    B6 (800) MHz
    B8 (900) MHz
    B19 (800) MHz

  • 频率范围

    宽频段 GNSS:1559 至 1606 MHz(建议)
    GPS:BW NB GPS 2.046 MHz(以 1575.42 Mhz 为中心)
    GLONASS:带宽约 8.3 MHz(1597.05 至 1606 MHz)
    BeiDou:带宽 4.092 Mhz(1559.05 至 1563.14 MHz)
    Galileo:带宽 4.092 MHz(以 1575.42 Mhz 为中心)

  • 支持的天线类型

    有源天线(默认)
    无源天线

  • 首次修复时间 (TTFF)

    热启动:1 s
    暖启动:27 s
    冷启动: 28 s

  • 灵敏度

    冷启动:-146 dBm
    监测:-161 dBm
    采集:-148 dBm

  • 更新速率

    最小 1 Hz

  • WLAN 标准

    802.11a/b/g/n/ac/ax(需要购买可选的 Wi-Fi 附件)

  • 频段

    2.4 GHz / 6 GHz
    2.4 GHz / 5 GHz

  • 基于硬件的安全

    TPM 2.0
    信任安全启动的硬件根

  • 入侵检测

    基于接口的入侵检测

  • 安全工具

    安全诊断工具
    安全事件审计
    安全更新

  • 硬盘保护

    LUKS 硬盘加密

  • 恢复

    一步恢复至上一个已知状态
    双系统设计,带自动故障恢复

  • 可靠性

    网络保持活动状态
    网络故障转移和故障恢复

  • 系统

    电源 x 2
    就绪(设备启动)x 1
    SIM 卡指示灯 x 1

  • LAN

    每个网口 1 个 LED,共 2 个

  • 串口

    UC-4414/UC-4434/UC-4454 型号:
    每个串口 1 个 LED,共 4 个
    UC-4410/UC-4430/UC-4450 型号:
    每个串口 1 个 LED,共 2 个

  • CAN

    UC-4414/UC-4434/UC-4454 型号:
    每个 CAN 口 1 个 LED,共 2 个
    UC-4410/UC-4430/UC-4450 型号:
    每个 CAN 口 1 个 LED,共 1 个

  • 无线信号强度

    蜂窝 x 3
    Wi-Fi x 3

  • 用户可编程

    1

  • 电源输入数量

    冗余双电源输入

  • 输入电压

    9 至 48 VDC

  • 输入电流

    UC-4410/UC-4414 型号:1.53 A @ 9 VDC,0.21 A @ 48 VDC
    UC-4430/ UC-4434 型号:2.10 A @ 9 VDC,0.27 A @ 48 VDC(带 LTE 附件)
    UC-4450/ UC-4454 型号:2.13 A @ 9 VDC,0.30 A @ 48 VDC

  • 电源功耗

    UC-4410/UC-4414 型号:10 W @ 95% CPU loading
    UC-4430/UC-4434 型号:13 W(带 LTE)@ 95% CPU loading
    UC-4450/UC-4454 型号:14.4 W @ 95% CPU loading

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 反接保护

    支持

  • 自动重启触发器

    外部 RTC(实时时钟)

  • 报警工具

    外部 WDT(看门狗计时器)

  • 外壳

    金属
    SECC

  • IP 等级

    IP30

  • 尺寸

    141.5 x 120 x 41 mm(5.57 x 4.72 x 1.62 英寸)

  • 重量

    750 g (1.7 lb)

  • 安装

    导轨式安装
    壁挂式安装(附可选套件)

  • 工作温度

    带 Wi-Fi:-30 至 70°C(-22 至 158°F)
    带蜂窝:-40 至 70°C(-40 至 158°F)
    非无线运行:
    -40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4
    UKCA
    RCM
    UC-441/443 型号:
    KC
    UC-441 型号:
    BSMI

  • EMI

    FCC Part 15B Class A
    ICES-003

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz: 10 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:线对线 2 kV,信号:线对地 4 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz;信号:10 V
    IEC 61000-4-8 PFMF

  • 射频

    FCC
    RCM
    CE (RED)
    ICID
    UKCA
    EN 62311

  • 运营商认证

    UC-445 型号:
    AT&T
    Verizon
    预计完工时间 2025 年第 1 季度
    PTCRB

  • 国际认证

    FCC
    CE
    ISED
    UKCA
    RCM
    UC-441/443 型号:
    KC
    UC-441 型号:
    BSMI
    UC-445 型号:
    NCC
    (2025 年第 1 季度)

  • 安全

    IEC 62368-1
    EN 62368-1
    UL 62368-1
    UC-441 型号:
    BSMI

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64
    2 grms @ 5 至 500 Hz,随机波,每个轴 1 小时(未连接 USB 设备)

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UC-4410A-T:1,311,070 小时
    UC-4414A-I-T:1,097,567 小时
    UC-4430A-T:1,161,321 小时
    UC-4434A-I-T:813,255 小时
    UC-4450A-T-5G:982,234 小时
    UC-4454A-T-5G:892,697 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
OS Image for UC-4400A Series
451.0 MB
固件
SHA-512
v1.1
  • Moxa Industrial Linux 3 (Debian 11)
2025年2月19日 2025年2月19日 发布说明
Software Package for MXview One Series (Linux version)
508.2 MB
软件包
SHA-512
v1.5.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
2025年1月22日 2025年1月22日 发布说明
Software Package for MXview One Series (Windows version)
284.5 MB
软件包
SHA-512
v1.5.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
2025年1月22日 2025年1月22日 发布说明
OS Image for UC-4400A Series
295.8 MB
固件
SHA-512
v1.0
  • Moxa Industrial Linux 3 (Debian 11)
2024年10月18日 2024年10月18日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Moxa Industrial Linux 3.x (Debian 11) Arm-based Computers Manual (with Security Hardening Guide)
4.5 MB
手册 英文 v2.1 2025年2月12日 2025年2月12日
FOSS Statement for Swift
122.3 KB
声明书 英文 v1.0 2024年12月22日 2024年12月22日
UC-4400A 系列产品资料表
4.4 MB
产品资料表 中文 v1.1 2024年12月6日 2024年12月6日
FOSS Statement for Moxa Industrial Linux 3
331.7 KB
声明书 英文 v1.0 2024年10月18日 2024年10月18日
QIG for UC-4400A Series
1.8 MB
QIG 英文 v1.0 2024年10月18日 2024年10月18日
Moxa Swift User Manual (MIL 3.x)
2.4 MB
手册 英文 v1.0 2024年10月17日 2024年10月17日
Manual for UC-4400A Series (hardware)
4.4 MB
手册 英文 v1.0 2024年10月17日 2024年10月17日
Declaration of Conformity for UC-4400A Series
370.7 KB
声明书 英文 v1.0 2024年10月16日 2024年10月16日

可用型号 (6)

显示图片
moxa-uc-4450a-t-5g-image.jpg | MoxaUC-4450A-T-5Gmoxa-uc-4410a-t-image.jpg | MoxaUC-4410A-Tmoxa-uc-4434a-i-t-image.jpg | MoxaUC-4434A-I-Tmoxa-uc-4430a-t-image.jpg | MoxaUC-4430A-T
操作系统默认: MIL3 Standard
通过UC-4400A (CTO) 订购 MIL3 Secure
默认: MIL3 Standard
CPUArm Cortex-A53
四核
1.6 GHz
Arm Cortex-A53
四核
1.6 GHz
Arm Cortex-A53
四核
1.6 GHz
Arm Cortex-A53
四核
1.6 GHz
串口224
(2 个,带隔离保护)
2
CAN 端口1121
M.2 E 键插槽--
M.2 B 键插槽
mPCIe为 LTE 预留
工作温度-40 ~ 70°C-40 ~ 75°C-40 ~ 70°C-40 ~ 70°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹

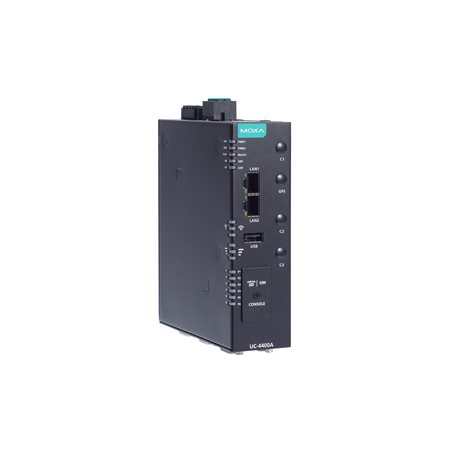

moxa-uc-4414a-i-t-image.jpg | MoxaUC-4414A-I-Tmoxa-uc-4454a-t-5g-image.jpg | MoxaUC-4454A-T-5G
操作系统默认: MIL3 Standard
通过 UC-4400A (CTO) 订购 MIL3 Secure
CPUArm Cortex-A53
四核
1.6 GHz
Arm Cortex-A53
四核
1.6 GHz
串口4
(2个 带隔离保护)
4
CAN 端口22
M.2 E 键插槽
M.2 B 键插槽-
mPCIe
工作温度-40 ~ 75°C-40 ~ 70°C
