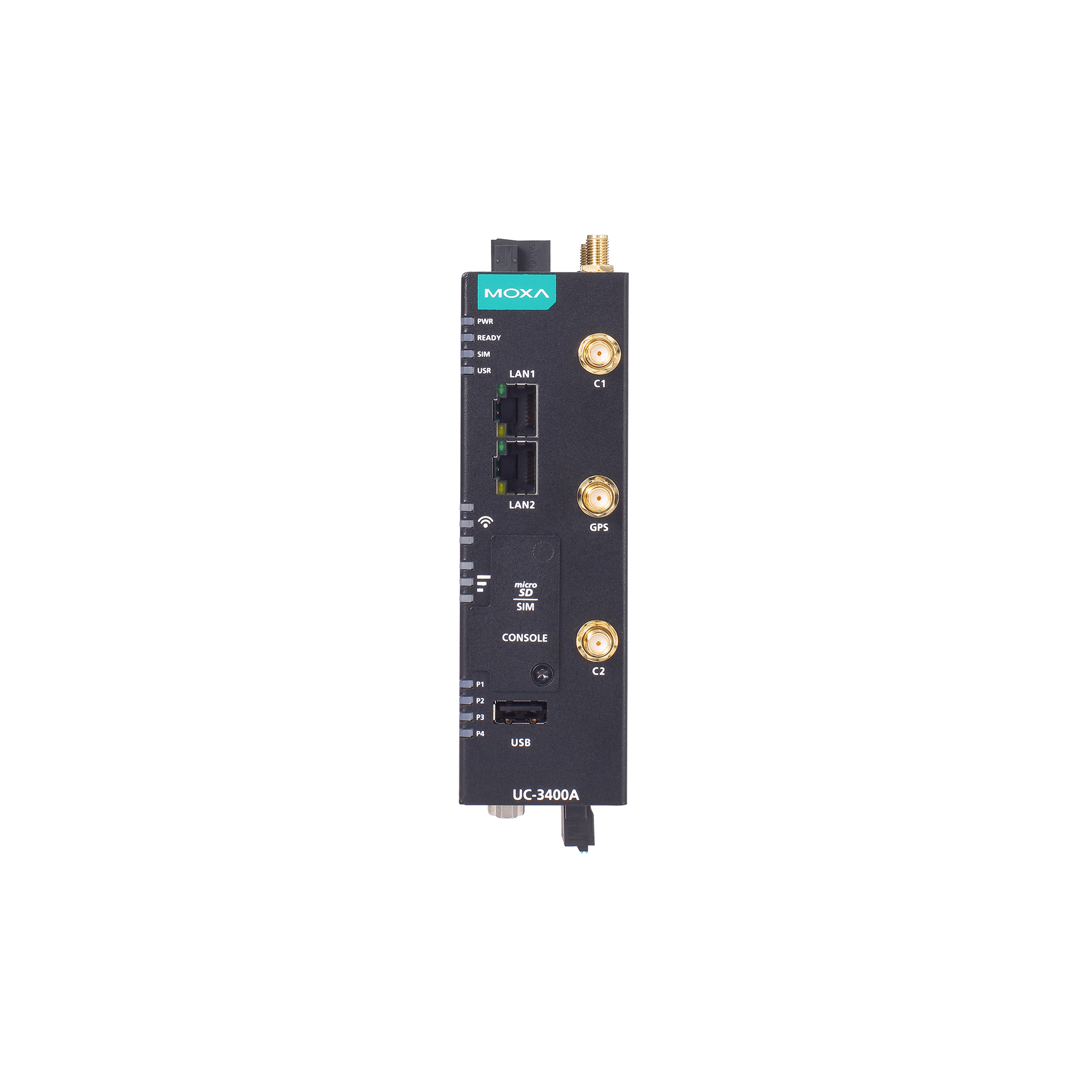

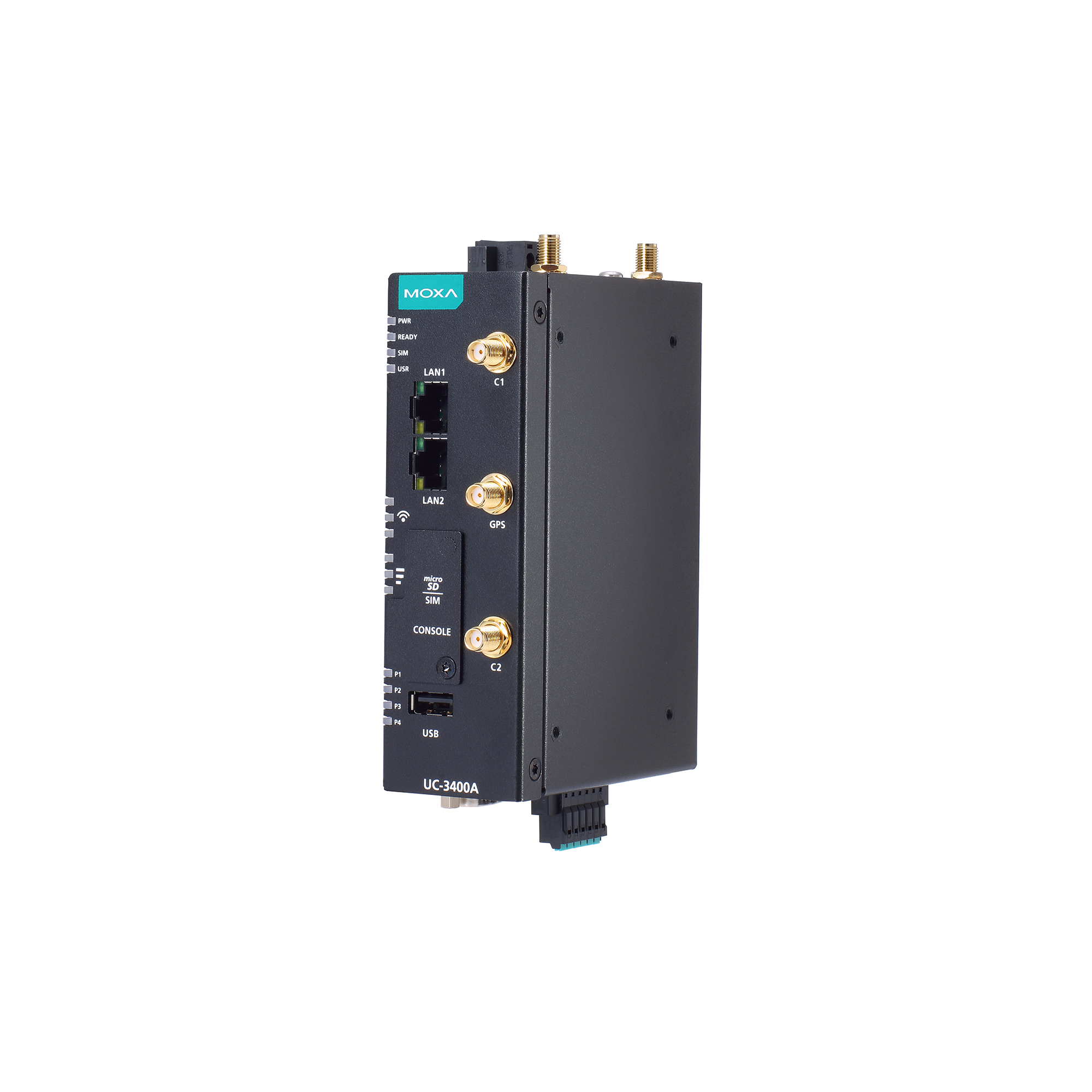

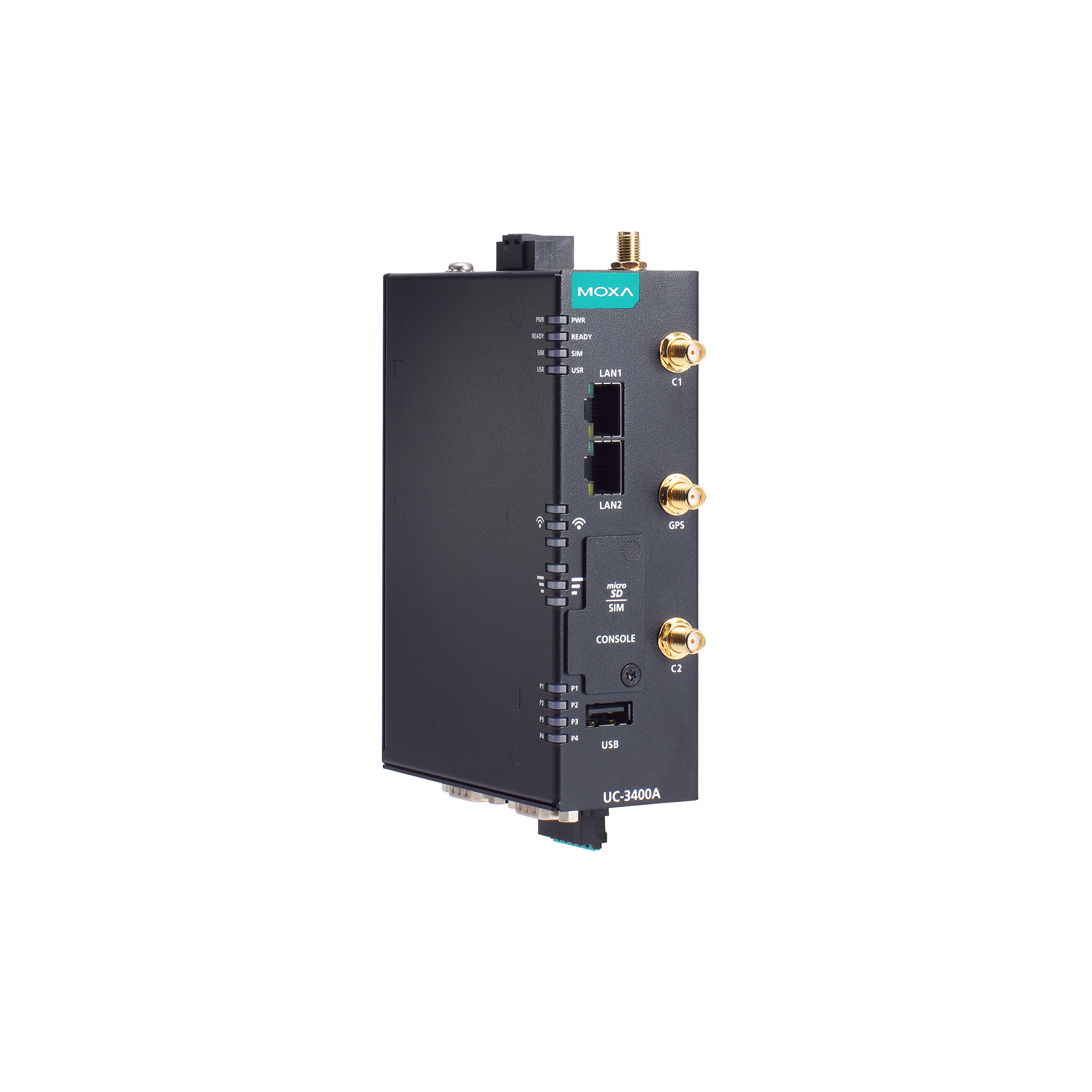

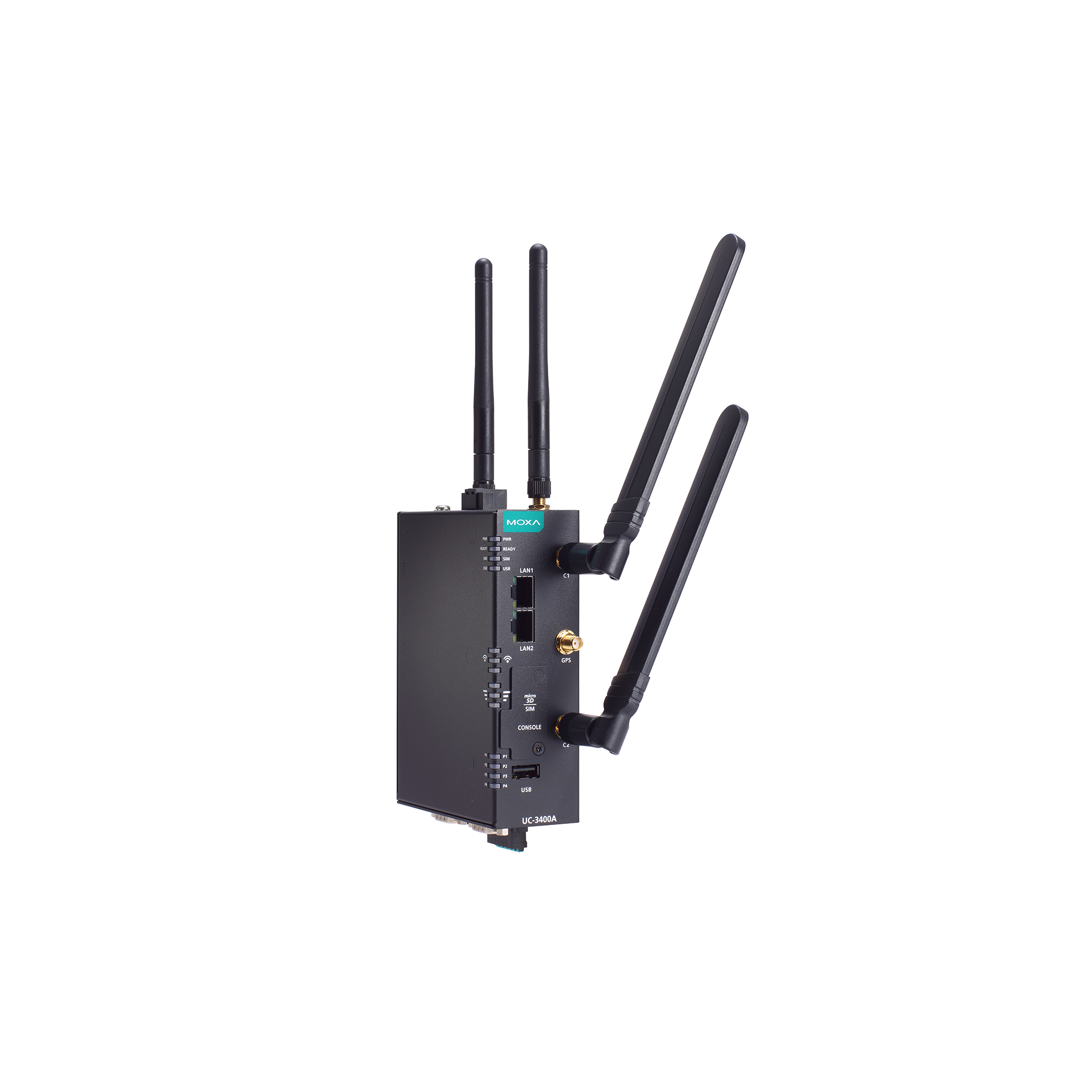

UC-3400A 系列

Arm Cortex-A53 四核 CPU 64 位计算机,具有无线扩展功能

moxa-uc-3400a-series-image-(1).jpg | Moxa
moxa-uc-3400a-series-image-1-(1).jpg | Moxa
moxa-uc-3400a-series-image-2-(1).jpg | Moxa
moxa-uc-3400a-series-image-3-(1).jpg | Moxa

特点和优势

  • Armv8 Cortex-A53 1.4 GHz 处理器
  • 集成 4G LTE Cat.4 模块,双 SIM 卡,获得 AT&T 认证
  • 内置 Wi-Fi 6
  • 2 个自适应 10/100/1000 Mbps 以太网端口
  • 带 2-kV 隔离保护的 CAN 端口
  • Moxa 工业 Linux 提供 10 年的版本维护
  • 符合 IEC 62443-4-2 安全等级 2 的要求
  • CE/FCC/UL 认证
  • 支持 -40 至 70°C 工作温度

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa 推出的 UC-3400A 系列计算机可作为现场的边缘网关进行数据预处理和传输,并可用于其他嵌入式数据采集应用。此系列包括多种不同型号,各型号支持不同的无线选项和协议。UC-3400A 采用先进的散热设计,非常适用于 -40 至 70°C 的温度范围。并且 Wi-Fi 和 LTE 连线在冷热环境下均可使用,从而可最大限度地提高应用在恶劣操作环境下的“数据预处理”和“数据传输”能力。

UC-3400A 不止是硬件解决方案。为了使用户通过 Moxa 的 ARM 架构计算机获取更好的体验,UC-3400A 配备了 Moxa 工业 Linux,这是一款由 Moxa 开发并提供长期支持服务的高性能工业级 Linux 发行版。

应用

  • 远程终端设备 (RTU)

  • 数据采集

  • M2M 通信(智能网关)

  • 数字看板

  • 工厂自动化

  • 车载监控器/数据记录仪(交通)

  • 可编程路由器

  • 能源利用优化

  • 预测性维护

  • 资产管理

外观

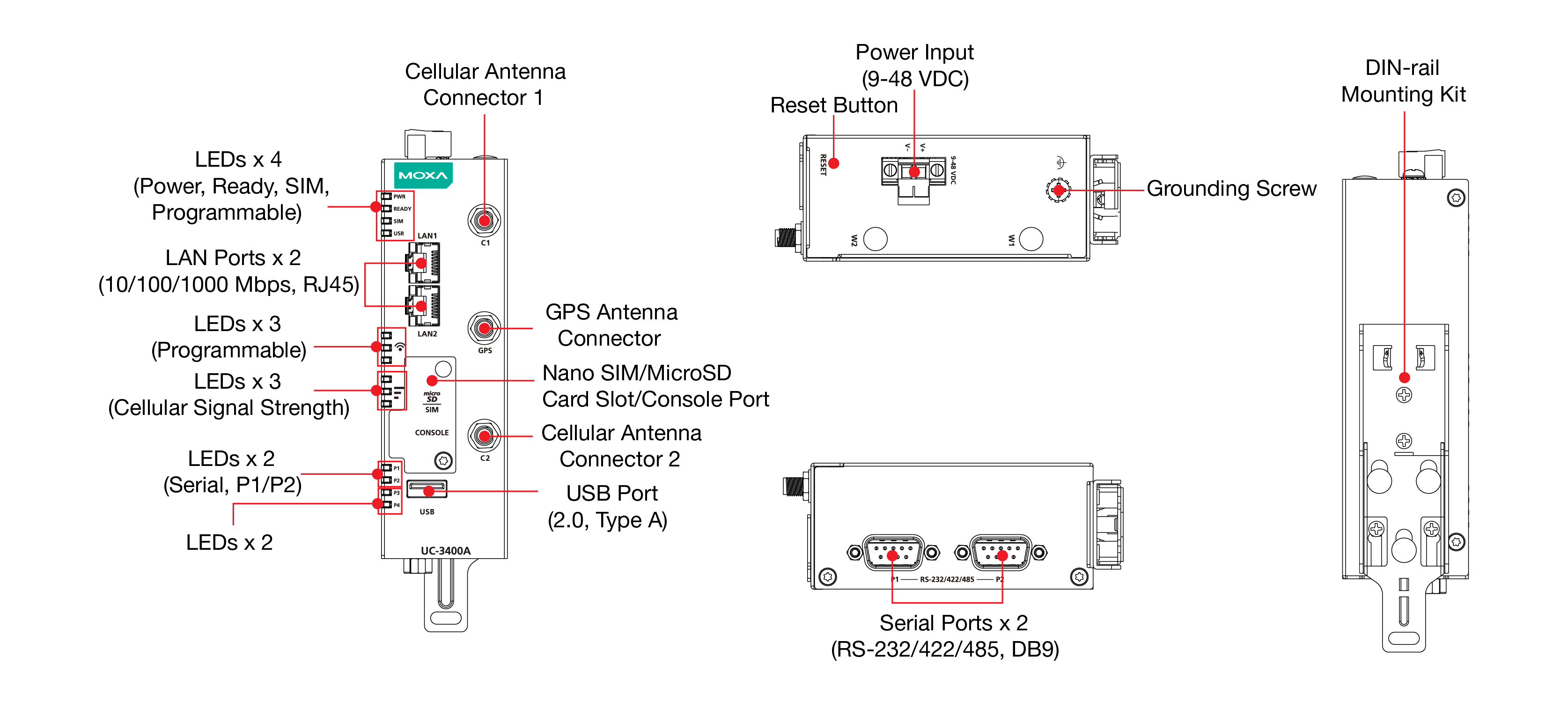

UC-3420A-T-LTE

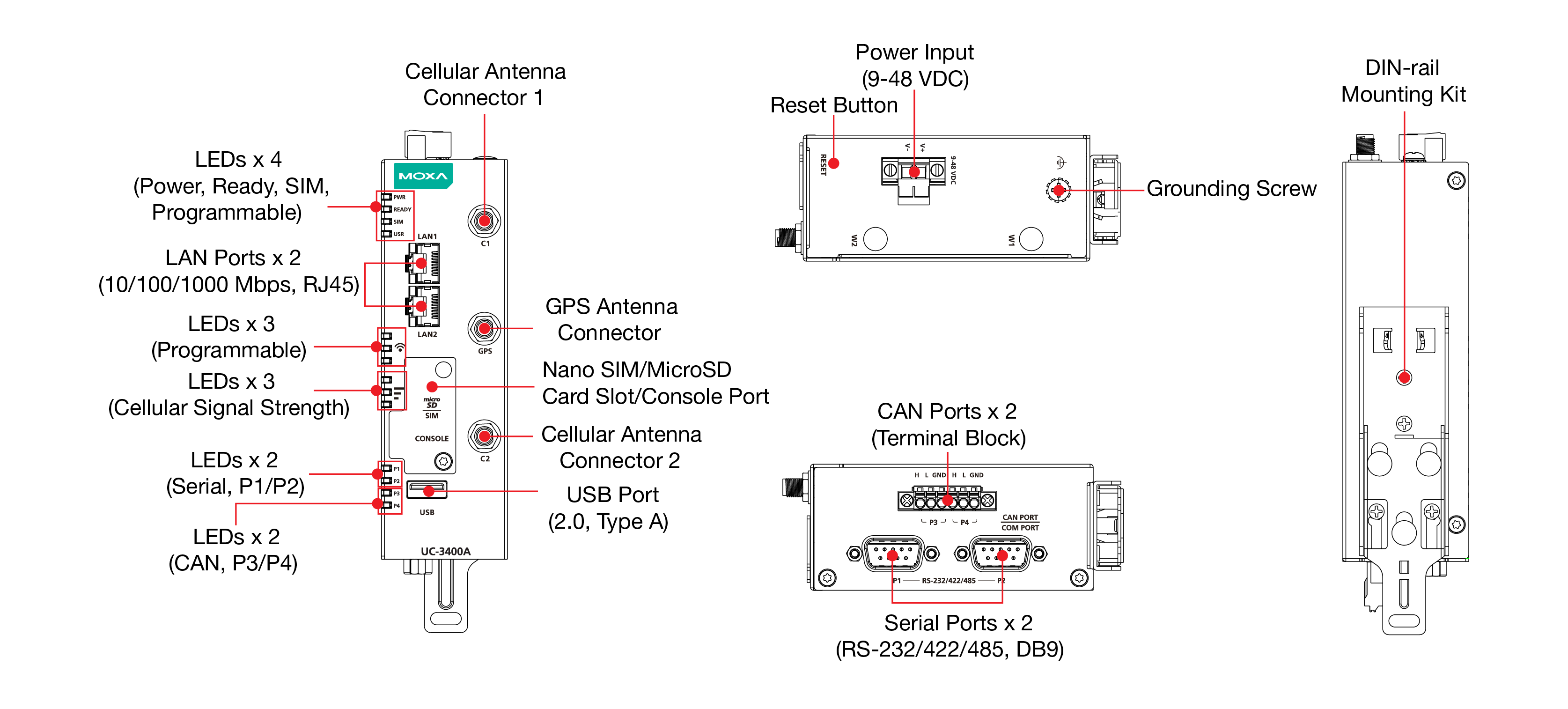

UC-3424A-T-LTE

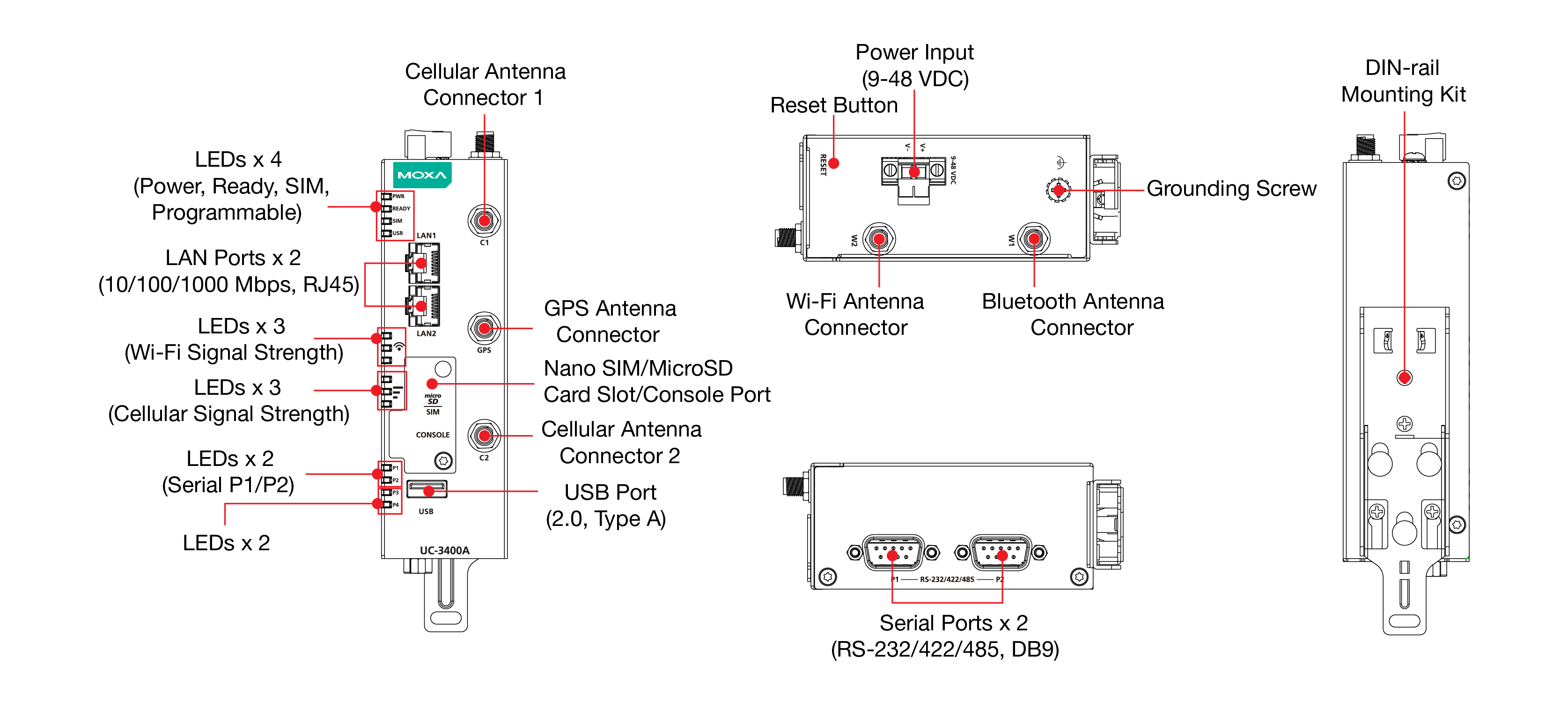

UC-3430A-T-LTE-WiFi

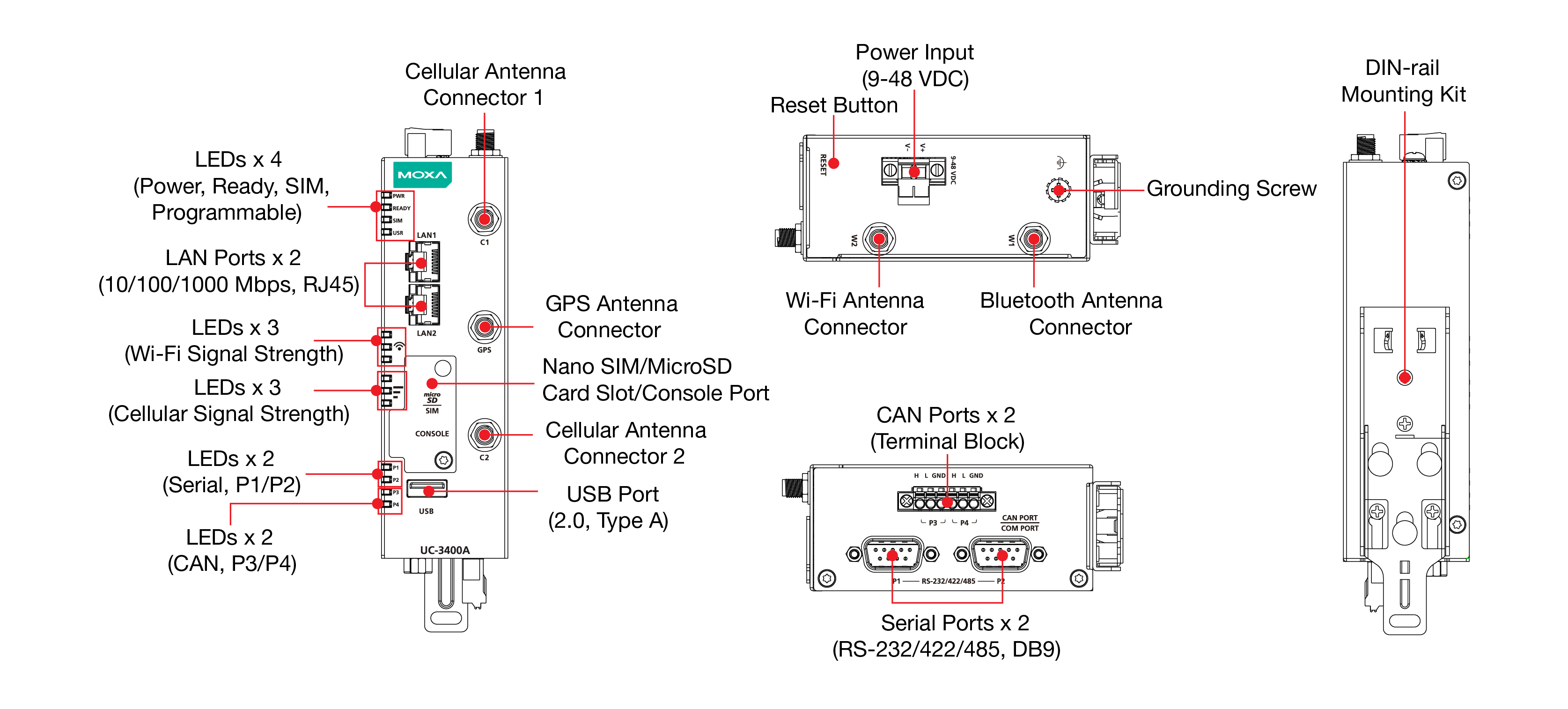

UC-3434A-T-LTE-WiFi

  • CPU

    Arm Cortex-A53 四核 1.4 GHz

  • DRAM

    4 GB DDR4

  • 支持的 OS

    Moxa 工业 Linux 3 (Debian 11, kernel 5.10),2031 EOL
    参见 www.moxa.com/MIL

  • 预装存储

    16 GB eMMC

  • 扩展插槽

    microSD 插槽 x 1

  • 以太网端口

    自适应 10/100/1000 Mbps 端口(RJ45 接头)x 2

  • 串口

    RS-232/422/485 端口 x 2(软件可选,DB9 公头接头)

  • CAN 端口

    UC-3424A-T-LTE,UC-3434A-T-LTE-WiFi:
    CAN 2.0 A/B x 2(DB9 公头)

  • USB 2.0

    USB 2.0 接口 x 1,type-A 接头

  • 蜂窝天线接头

    SMA x 2

  • SIM 格式

    Nano

  • SIM 数量

    2

  • GPS 天线接头

    SMA x 1

  • Wi-Fi 天线接头

    RP-SMA x 2

  • Console 端口

    RS-232(TxD、RxD、GND),3-pin 接头输出(115200、n、8、1)

  • 蓝牙

    UC-3430A-T-LTE-WiFi,UC-3434A-T-LTE-WiFi:v5.3

  • TPM

    TPM v2.0

  • 端口数量

    2

  • 电磁隔离保护

    1.5 kV(内置)

  • 端口数量

    2

  • 波特率

    50 bps 至 921.60 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS、XON/XOFF
    ADDC(数据流向自动控制),用于 RS-485

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 端口数量

    UC-3424A-T-LTE,UC-3434A-T-LTE-WiFi:2

  • 波特率

    10 至 1000 kbps

  • 工业协议

    CAN 2.0A
    CAN 2.0B

  • 接头

    6-pin 接线端子

  • 隔离保护

    2 kV(内置)

  • 信号

    CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND

  • 频段选择

    LTE 频段:频段 1 (2100 MHz) / 频段 2 (1900 MHz) / 频段 3 (1800 MHz) / 频段 4 (1700
    MHz) / 频段 5 (850 MHz) / 频段 7 (2600 MHz) / 频段 8 (700 MHz) / 频段 9 (1800 MHz) /
    频段 12 (700 MHz) / 频段 13 (700 MHz) / 频段 14 (700 MHz) / 频段 18 (850 MHz) /
    频段 19 (850 MHz) / 频段 20 (800 MHz) / 频段 25 (1900 MHz) / 频段 26 (850 MHz)
    频段 28 (700 MHz)
    3G 频段:频段 1 (2100 MHz) / 频段 2 (1900 MHz) / 频段 4 (1700 MHz) / 频段 5 (850
    MHz) / 频段 6 (800 MHz) / 频段 8 (700 MHz) / 频段 19 (850 MHz)
    2G 频段:频段 2 (1900 MHz) / 频段 3 (1800 MHz) / 频段 5 (850 MHz) / 频段 8 (700
    MHz)

  • 接收类型

    GPS/GLONASS/BeiDou/Galileo/QZSS

  • 精度

    位置< 2.0 m @CEP50

  • 第一次定位时间 (TTFF)

    热启动:1.1 s
    温启动:22.1 s
    冷启动:29.9 s

  • 灵敏度

    监测:-160 dBm
    采集:-147 dBm
    冷启动:-145 dBm

  • 更新率

    最小 1 Hz

  • WLAN 标准

    802.11a/b/g/n/ac/ax

  • 频段

    2.4 GHz / 5 GHz

  • 基于硬件的安全

    TPM 2.0
    硬件信任根安全启动

  • 入侵检测

    基于主机的入侵检测

  • 安全工具

    安全诊断工具
    安全事件审核
    安全更新

  • 磁盘保护

    LUKS 磁盘加密

  • 恢复

    一步恢复到最后已知的安全状态
    带自动故障恢复功能的双系统设计

  • 可靠性

    网络保持活动状态
    网络故障转移和故障恢复

  • 系统

    电源 x 1
    READY(设备启动)x 1
    SIM 卡指示灯 x 1

  • 用户可编程

    1

  • LAN

    P1、P2:每个端口 TX、RX (10/100/1000 Mbps)

  • CAN

    UC-3424A-T-LTE/UC-3434A-T-LTE-WiFi:
    P3、P4:2 个 CAN 端口,每个端口 1 个

  • 无线信号强度

    UC-3420A-T-LTE,UC-3424A-T-LTE:
    蜂窝 x 3
    UC-3430A-T-LTE-WiFi,UC-3434-T-LTE-WiFi:
    蜂窝 x 3,Wi-Fi x 3

  • 输入电流

    1.09 A @ 9 VDC,0.21 A @ 48 VDC

  • 输入电压

    9 至 48 VDC

  • 电源功耗

    10.8 W(最大值)

  • 自动重启触发器

    外部 RTC(实时时钟)

  • 报警工具

    外部 WDT(看门狗计时器)

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    130 x 92 x 41 mm(5.12 x 3.62 x 1.61 英寸)

  • 重量

    产品净重:550 g (1.22 lb)

  • 安装

    导轨式安装
    壁挂式安装(附可选套件)

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4
    UKCA
    RCM

  • EMI

    FCC Part 15B Class A
    ICES-003 Class A
    EN 55032 Class A
    EN 61000-6-4 Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:1 kV,信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF:30 A/m

  • 射频

    所有型号:
    CE (RED)
    FCC
    ISED
    UKCA
    RCM
    NCC
    UC-342x 型号:
    TELEC

  • 安全

    EN 62368-1
    UL 62368-1

  • 振动

    IEC 60068-2-64
    2 grms @ 5 至 500 Hz,随机波,每个轴 1 小时(未连接 USB 设备)

  • 冲击

    IEC 60068-2-27

  • 运行商认证

    AT&T
    Verizon
    (预计 2025 年第一季度获得批准)
    PTCRB

  • 国际认证

    CE (RED)
    FCC
    ISED
    UKCA
    RCM
    NCC
    UC-342x 型号:
    TELEC

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    1,461,405 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR
