ANT-WDB-ONF-0709 系列

2.4 GHz 时为 07 dBi,5 GHz 时为 09 dBi,N-type(母头),双频全向天线

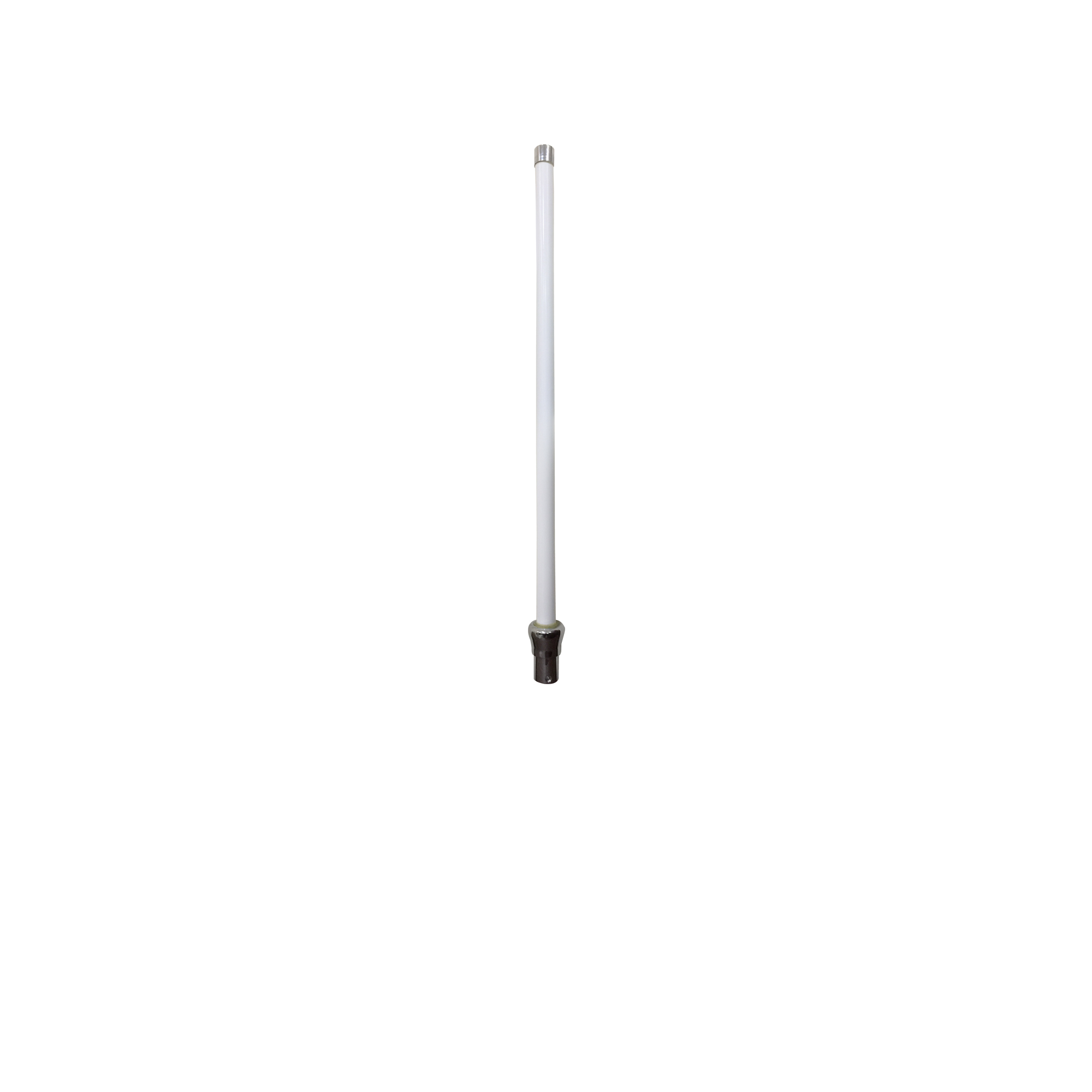

moxa-ant-wdb-onf-0709-series-image-(1).jpg | Moxa

特点和优势

  • 高增益天线,性能更佳
  • 防水 N-type 接头
  • 轻量型
  • 紧凑型规格
  • 杆架式安装支架
  • IP65 防护等级外壳
  • 支持 -40 至 80°C 工作温度

联系销售人员

介绍

ANT-WDB-ONF-0709 是一款全向双频高增益天线,带有防水 N-type 母头接头。IP65 等级外壳、杆架式安装支架和 -40 至 85°C 宽温工作的设计,使其适合室外使用。



现场模式

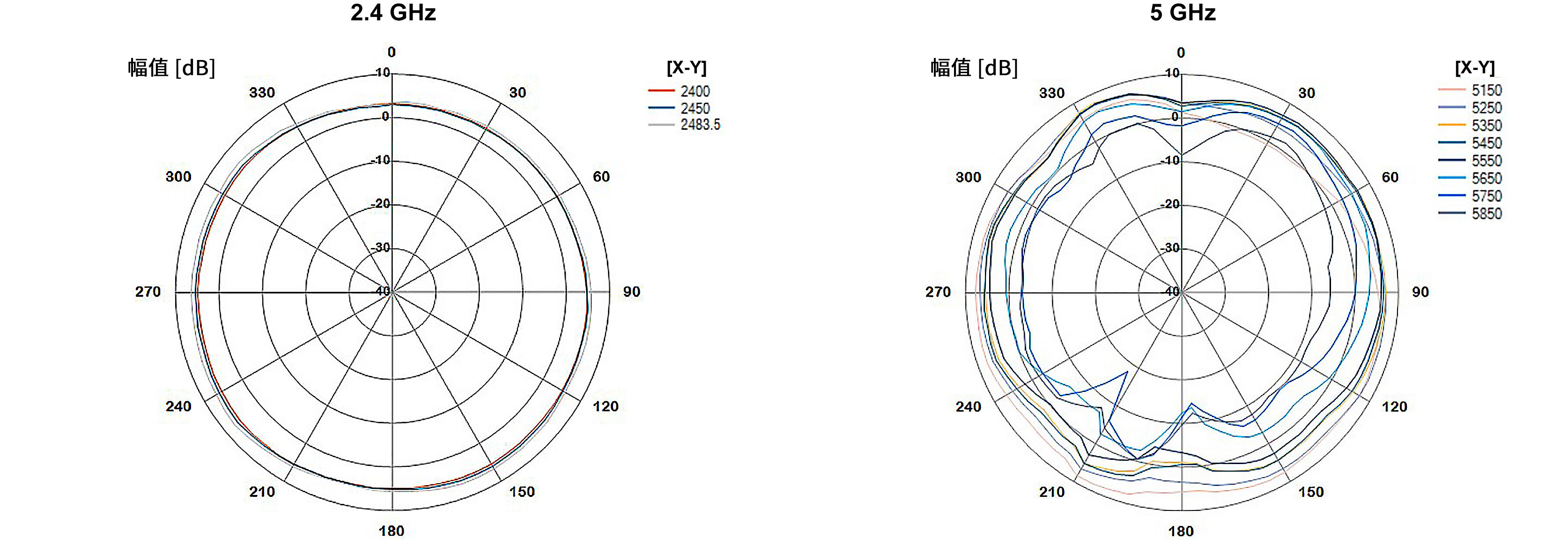

X-Y 平面

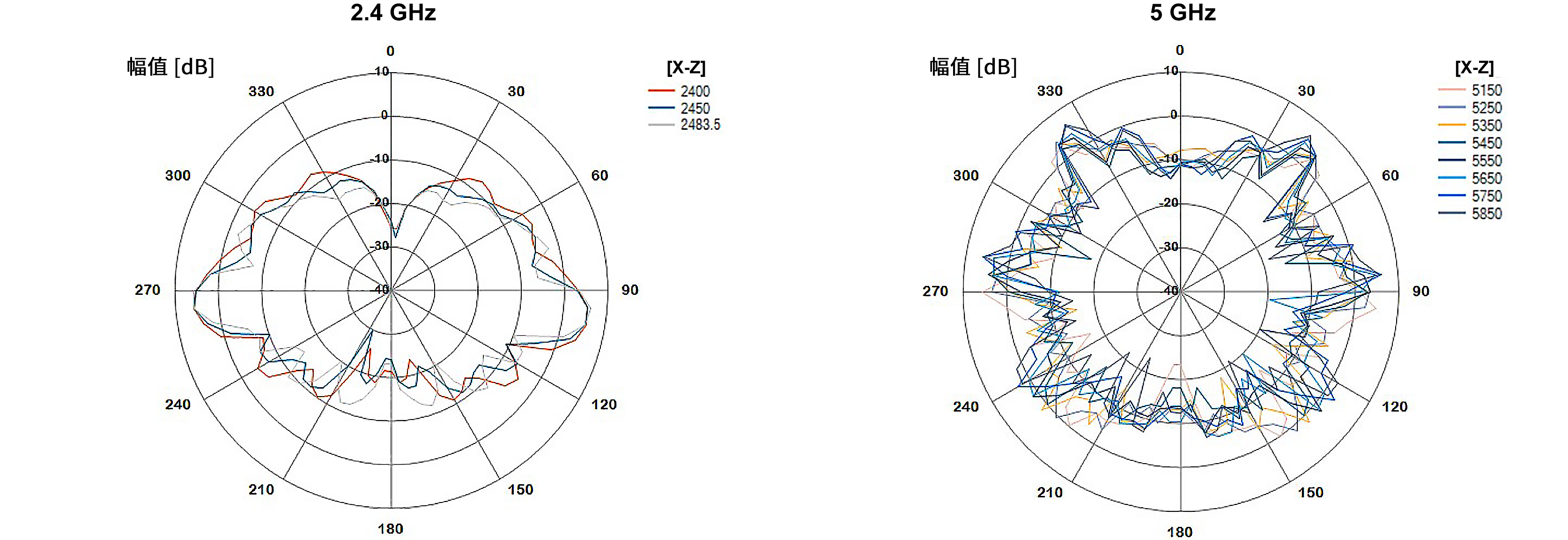

X-Z 平面

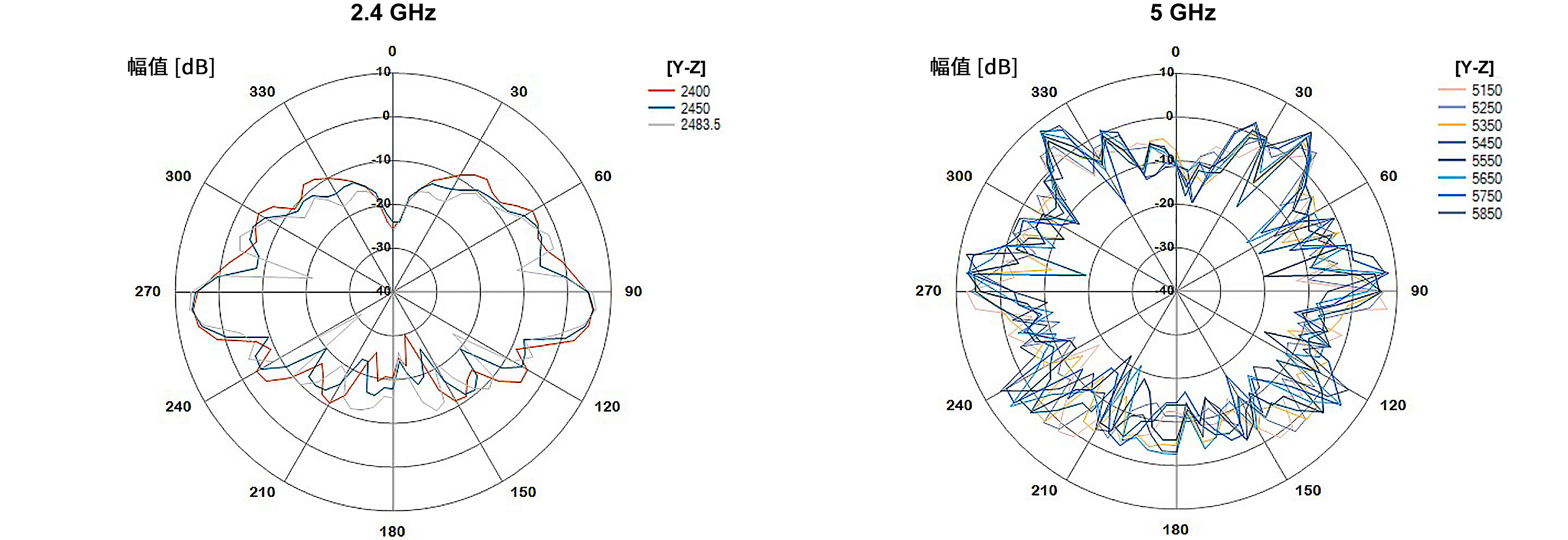

Y-Z 平面



  • 频率

    2.4 至 2.4835 GHz 或 5.15 至 5.85 GHz

  • 天线类型

    全向

  • 典型天线增益

    7/9 dBi

  • 接头

    N-type(母头)

  • 阻抗

    50 Ω

  • HPBW/水平

    360°

  • V.S.W.R.

    1:2.5 最大值

  • 承受功率

    10 W(最大)

  • 极化

    垂直

  • IP 等级

    IP65

  • 尺寸

    直径:22 mm(0.87 英寸)
    长度:610 mm(24.0 英寸)

  • 重量

    461 g (1.02 lb)

  • 天线罩颜色

    白色

  • 天线罩材质

    玻璃纤维

  • 安装

    杆架式安装

  • 工作温度

    -40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

支持文件

名称 类型 语言 版本 发布日期
ANT-WDB-ONF-0709 系列产品资料表
6.3 MB
产品资料表 中文 v1.0 2021年3月16日 2021年3月16日

可用型号 (1)

显示图片
ANT-WDB-ONF-0709
频率2.4 to 2.4835 GHz, 5.15 to 5.85 GHz
天线类型Omnidirectional
天线增益7 dBi at 2.4 GHz, 9 dBi at 5 GHz
接头类型N-type (female)
