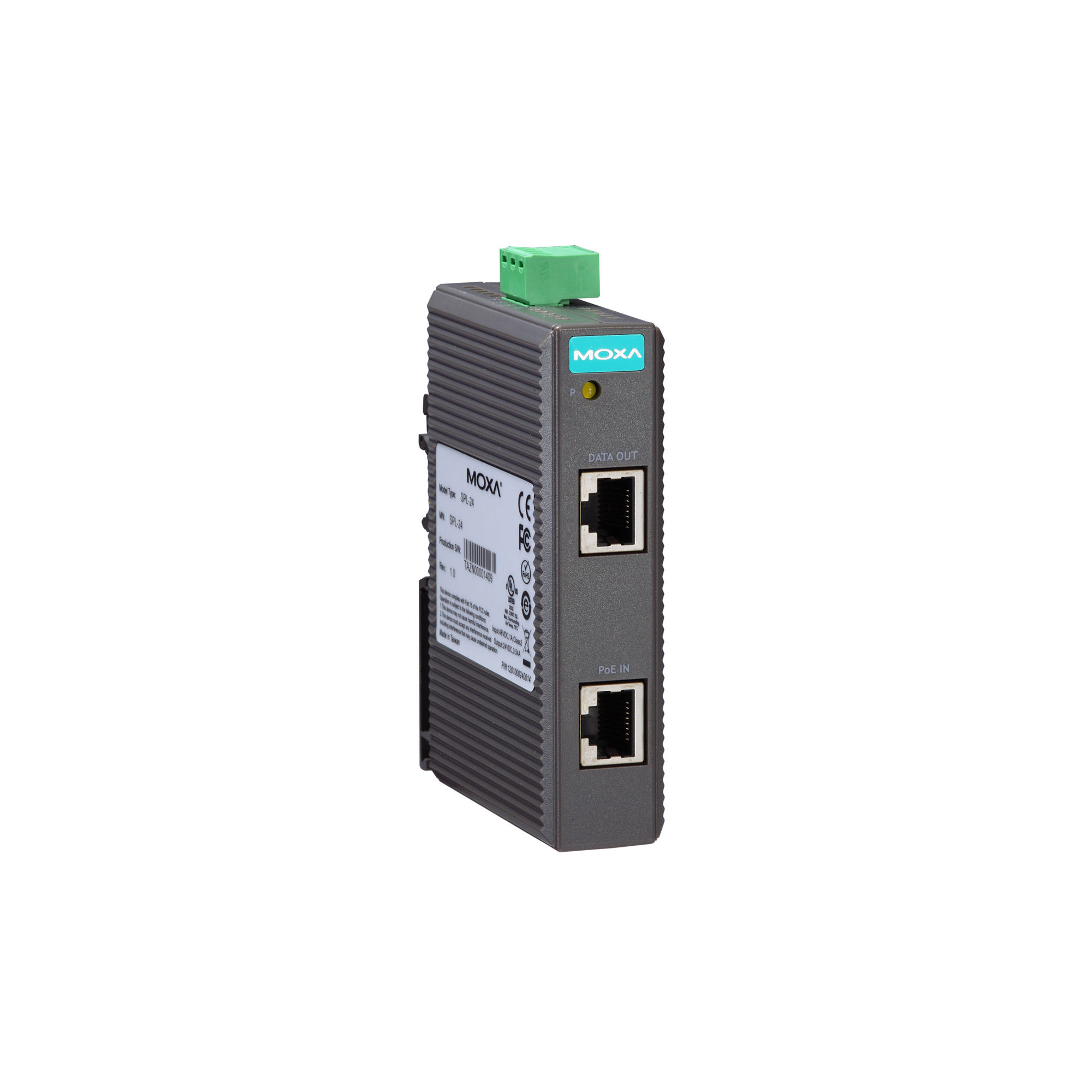

SPL-24 系列

PoE 分离器

moxa-spl-24-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 IEEE 802.3af 标准;将电源和数据从 PoE 设备分离
  • 在 24 VDC 下,供电可达 12.95 W 功率
  • 电源输出的短路保护
  • 支持 -40 至 75°C 工作温度(-T 型号)
  • 支持导轨式安装

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

PoE 的主要优势是可以使用标准以太网 CAT5 线缆将数据和电力传输至以太网设备。Moxa 的 SPL-24 PoE 分离器作为受电设备 (PD),将数据和电力拆分,把数据传输至以太网设备。使用 Moxa 设备时,可以将电力和数据从供电设备 (PSE) 传输至最远 100 米(328 英尺)。

标准型号可在 0 至 60°C(32 至 140°F)温度下运行,宽温型号可在 -40 至 75°C(-40 至 167°F)温度下运行。此外,坚固耐用的硬件意味着即使在要求苛刻的工业应用中使用,这款设备也能可靠运行。



  • 10/100BaseT(X) 端口(RJ45 接头)

    1
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • PoE 端口 (PD),10/100BaseT(X),RJ45 接头

    1
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • 标准

    IEEE 802.3af,用于 PoE
    IEEE 802.3,用于 10BaseT
    IEEE 802.3u,用于 100BaseT(X)

  • 工作电压

    44 至 75 VDC (PoE)

  • 过载电流保护

    支持

  • 输出额定电压

    24 VDC

  • 输出额定功率

    12.95 W(最大)

  • 连接

    1 个可拆卸 3 触点接线端子

  • 尺寸

    24.9 x 100 x 86.2 mm(0.98 x 3.93 x 3.39 英寸)

  • 安装

    导轨式安装

  • IP 等级

    IP30

  • 重量

    95 g (0.21 lb)

  • 工作温度

    SPL-24: 0 至 60°C(32 至 140°F)
    SPL-24-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:信号:2 kV
    IEC 61000-4-5 Surge:信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 海事

    DNV-GL、ABS、LR、NK

  • 振动

    IEC 60068-2-6

  • 时间

    5,104,703 小时

  • 标准

    MIL-HDBK-217F
