INJ-24A 系列

千兆以太网高功率 IEEE 802.3af/at PoE+ 电源供电器

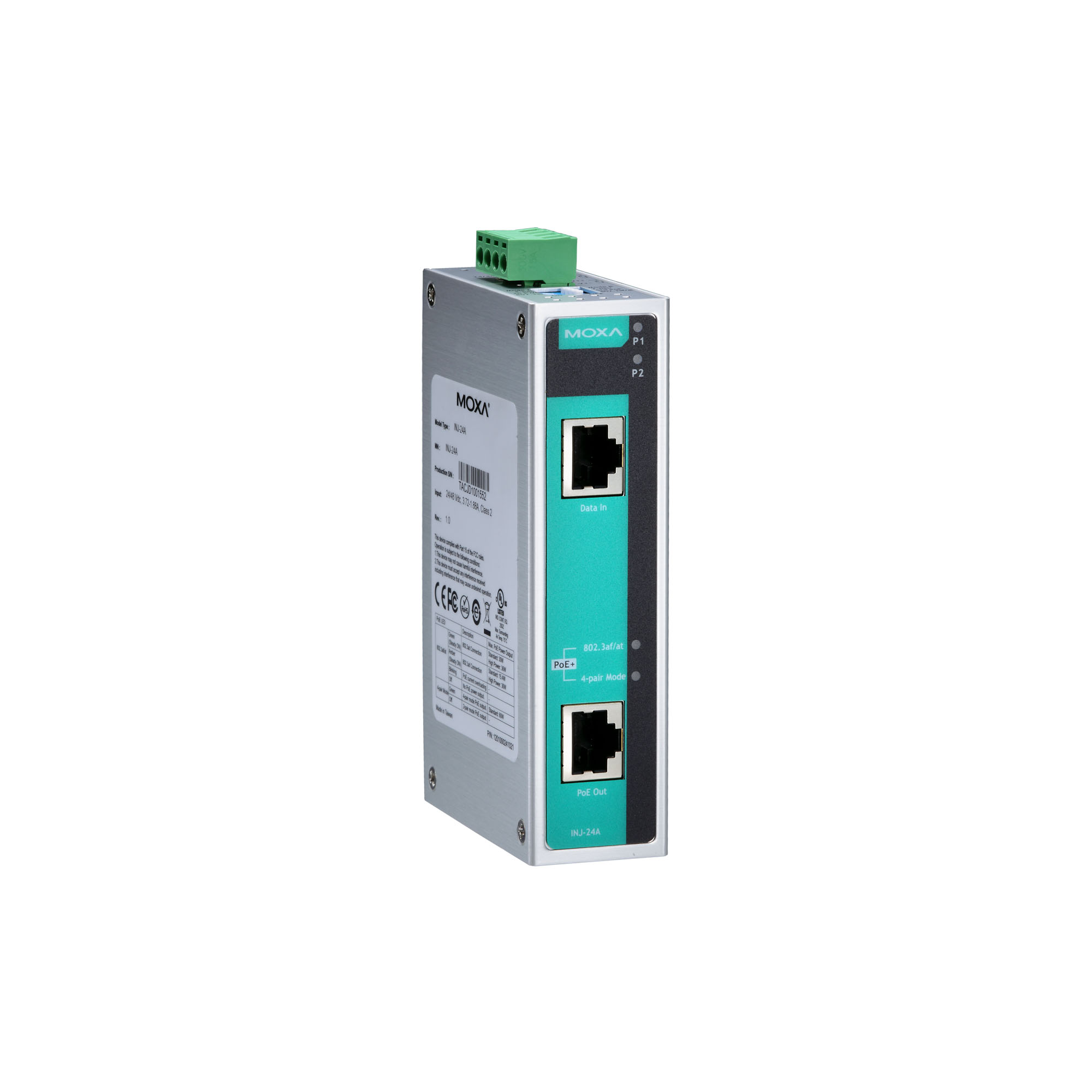

moxa-inj-24a-series-image-1-(1).jpg | Moxa

特点和优势

  • 高功率模式下,供电可达 60 W 功率
  • DIP 开关配置和 LED 指示灯,用于管理 PoE
  • 3 kV 浪涌电阻,适用于恶劣环境
  • 模式 A 或模式 B 可选,以进行灵活安装
  • 内置 24/48 VDC 冗余双电源输入增压器
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

INJ-24A 是一款千兆以太网高功率 PoE+ 电源供电器,整合了电力和数据,并通过单根以太网线缆传送至受电设备。INJ-24A 供电器专为耗电设备而设计,供电可达 60 W 功率,是传统 PoE+ 供电器功率的两倍。供电器也配置 DIP 开关配置和 LED 指示灯,可管理 PoE,并支持 24/48 VDC 电源输入,提供了电源冗余和操作灵活性。支持 -40 至 75°C(-40 至 167°F)工作温度,使 INJ-24A 非常适合在恶劣的工业环境中运行。



  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    1
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • PoE 端口(10/100/1000BaseT(X),RJ45 接头)

    1
    全/半双工模式
    自动 MDI/MDI-X 连接
    速率自适应

  • PoE 出线

    默认: V+、V+、V-、V-,用于 4、5、7、8-pin(Midspan,MDI,Mode B)
    自定义 DIP 开关设置:V+、V+、V-、V-,用于 1、2、3、6-pin(Endspan,MDI,Mode A)

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3af/at,用于 PoE/PoE+ 输出
    IEEE 802.3u,用于 100BaseT(X)

  • 输入电压

    24/48 VDC

  • 工作电压

    22 至 57 VDC

  • 输入电流

    2.71 A @ 24 VDC

  • 功耗(最大)

    最大 5.29 W 满载,无 PD 损耗

  • 功率预算

    总 PD 损耗,最大 60 W
    各 PoE 端口最大 60 W

  • 连接

    1 个可拆卸 4 触点接线端子

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    30 x 115 x 78.8 mm(1.19 x 4.53 x 3.10 英寸)

  • 重量

    245 g (0.54 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    INJ-24A:0 至 60°C(32 至 140°F)
    INJ-24A-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 508,EN 60950-1

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:3 kV;信号:3 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    2,407,739 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
INJ-24A 系列产品资料表
1.6 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for INJ-24A TOP
124.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日
QIG for INJ-24A Series
1.5 MB
QIG 英文 v4.1 2017年8月10日 2017年8月10日

可用型号 (2)

显示图片
moxa-inj-24a-t-image.jpg | MoxaINJ-24A-Tmoxa-inj-24a-image.jpg | MoxaINJ-24A
10/100/1000BaseT(X) 端口
RJ45 接头
11
PoE 端口,10/100/1000BaseT(X)
RJ45 接头
11
工作温度-40 to 75°C0 to 60°C
