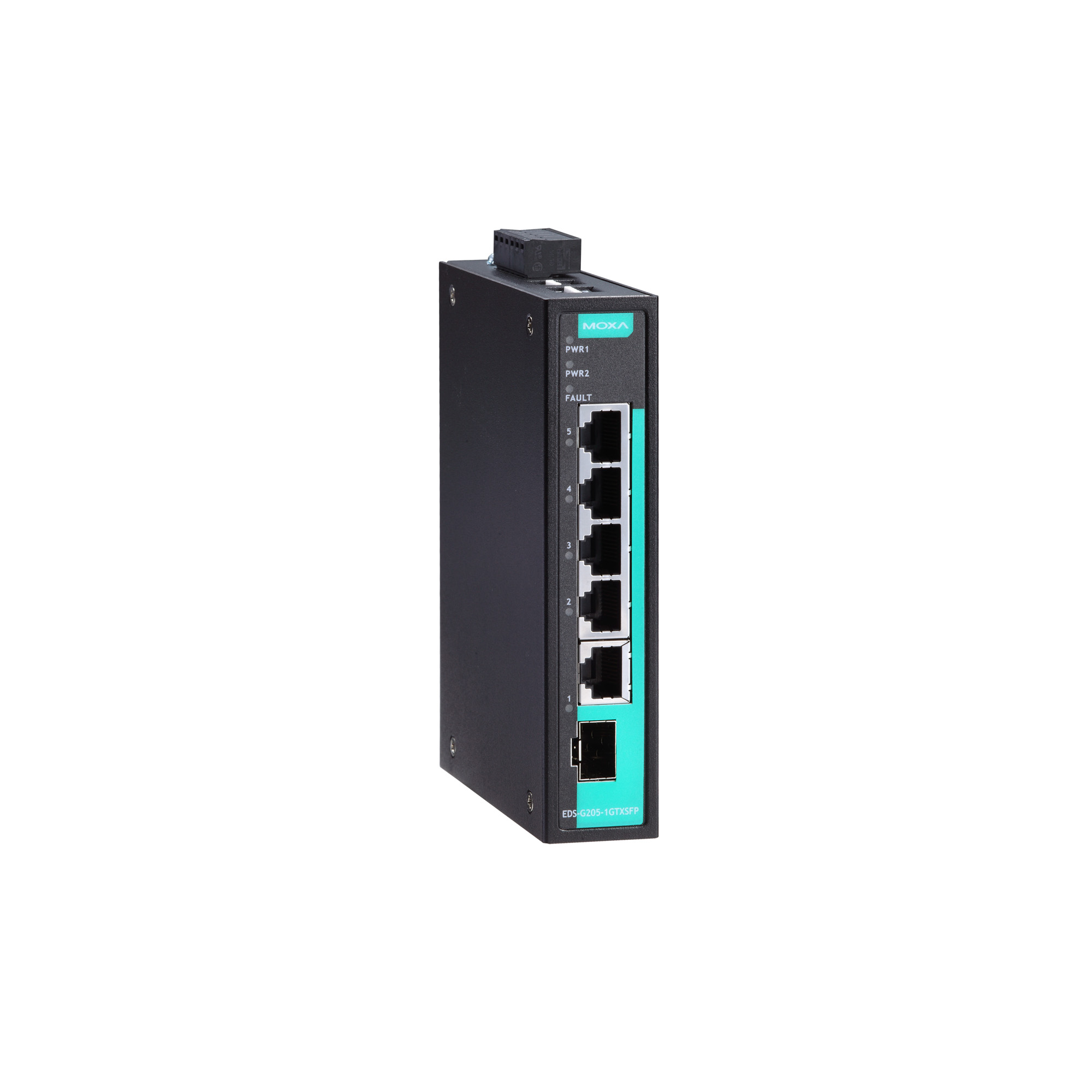

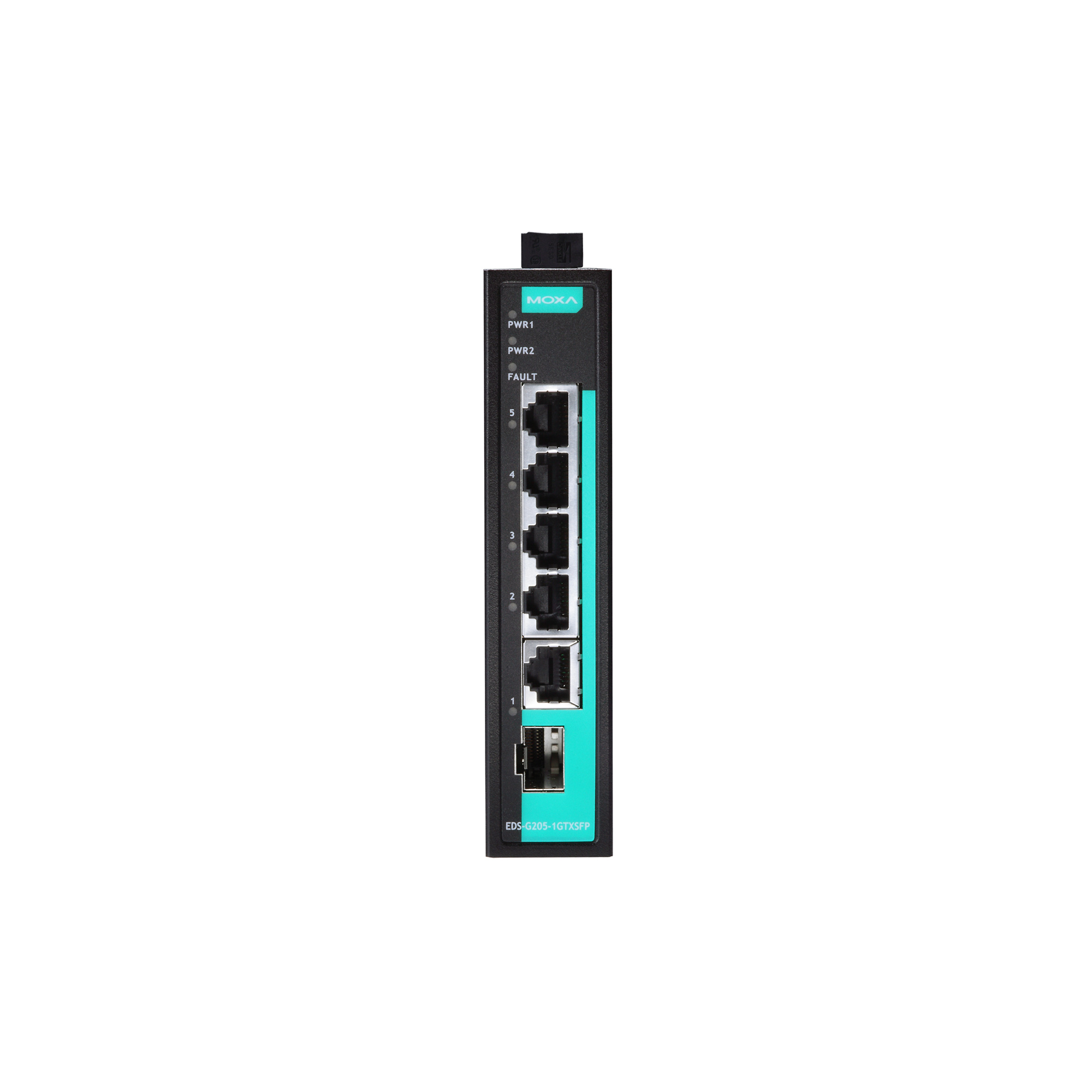

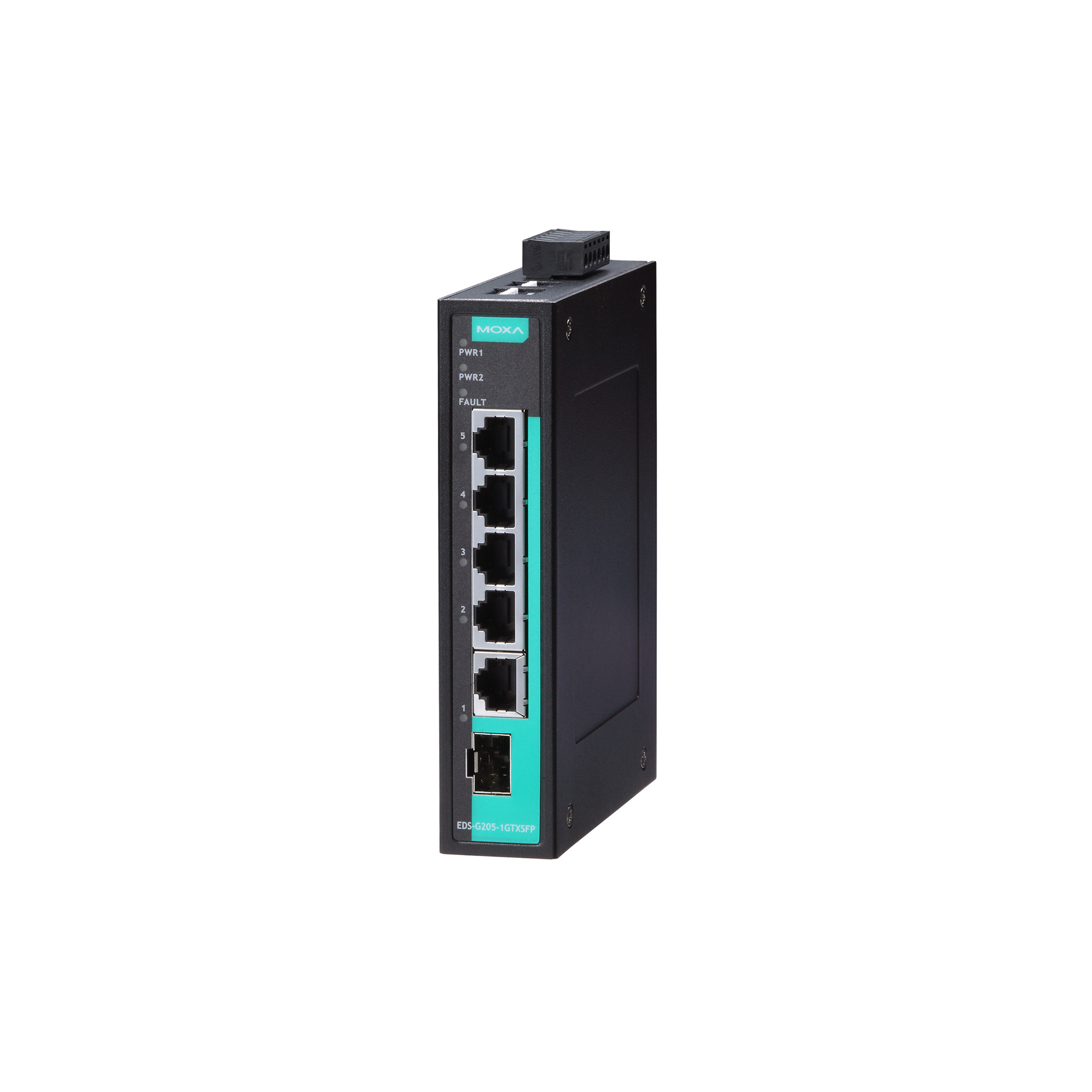

EDS-G205 系列

5G 端口全千兆非网管型工业以太网交换机

moxa-eds-g205-series-image-1-(1).jpg | Moxa
moxa-eds-g205-series-image-2-(1).jpg | Moxa
moxa-eds-g205-series-image-3-(1).jpg | Moxa

特点和优势

  • 光纤模块可选,可延长距离和提高电气噪声抗干扰
  • 12/24/48 VDC 冗余双电源输入
  • 支持 10 KB 巨型帧
  • 电源故障和端口中断时,可通过继电器输出警告
  • 广播风暴保护
  • 支持 -40 至 75°C 工作温度(-T 型号)

认证

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-G205-1GTXSFP 交换机配备 5 个千兆以太网端口和 1 个光纤端口,非常适合高带宽需求的应用。EDS-G205-1GTXSFP 交换机为您的工业千兆以太网通信提供了经济型解决方案,发生电源故障或端口中断时,可通过内置的继电器警告功能向网络管理员发出警告。4-pin DIP 开关可以开启广播风暴保护、巨型帧传输和 IEEE 802.3az 节能。此外,100/1000 SFP 速度切换功能使工业现场应用的配置变得更简单。

这款产品支持 -10 至 60°C 标准温度或 -40 至 75°C 宽温工作。所有型号都通过了 100% 烧机测试,以满足工业自动化控制应用的特殊需求。这款交换机可以轻松安装在导轨和配电箱上。



  • 报警功能通道

    纯电阻性负载:1 A @ 24 VDC

  • 10/100/1000BaseT(X) 端口(RJ45 接头)

    4
    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • Combo 端口(10/100/1000BaseT(X) 或 100/1000BaseSFP+)

    1

  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseX
    IEEE 802.3az,用于能效以太网

  • MAC 地址表大小

    8 K

  • 数据包缓冲区大小

    1 Mb

  • 巨型帧大小

    10 KB

  • 处理类型

    存储转发

  • 以太网接口

    广播风暴保护、巨型帧、IEEE 802.3az 节能、100/1000 SFP 速度切换、端口中断报警

  • 连接

    1 个可拆卸 6 触点接线端子

  • 输入电压

    12/24/48 VDC,冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 反接保护

    支持

  • 输入电流

    0.14 A @ 24 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    29 x 135 x 105 mm(1.14 x 5.31 x 4.13 英寸)

  • 重量

    290 g (0.64 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    EDS-G205-1GTXSFP:-10 至 60°C(14 至 140°F)
    EDS-G205-1GTXSFP-T:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 自由落体

    IEC 60068-2-32

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:20 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 海事

    ABS、DNV-GL、LR、NK

  • 轨道交通

    EN 50121-4

  • 安全

    EN 60950-1、UL 508、EN 60950-1 (LVD)

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    2,823,446 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
Declaration of Conformity for EDS-G205 Series
309.7 KB
声明书 英文 v1.0 2024年2月5日 2024年2月5日
QIG for EDS-G205 Series
1.5 MB
QIG 英文 v3.2 2023年7月7日 2023年7月7日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EDS-G205 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for EDS-G205-1GTXSFP
238.6 KB
2D CAD 英文 2018年1月19日 2018年1月19日

可用型号 (2)

显示图片
moxa-eds-g205-1gtxsfp-image.jpg | MoxaEDS-G205-1GTXSFPmoxa-eds-g205-1gtxsfp-t-image.jpg | MoxaEDS-G205-1GTXSFP-T
10/100/1000BaseT(X) 端口
RJ45 接头
44
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP
11
工作温度-10 to 60°C-40 to 75°C
