EDS-2016-ML 系列

16 端口非网管型工业以太网交换机

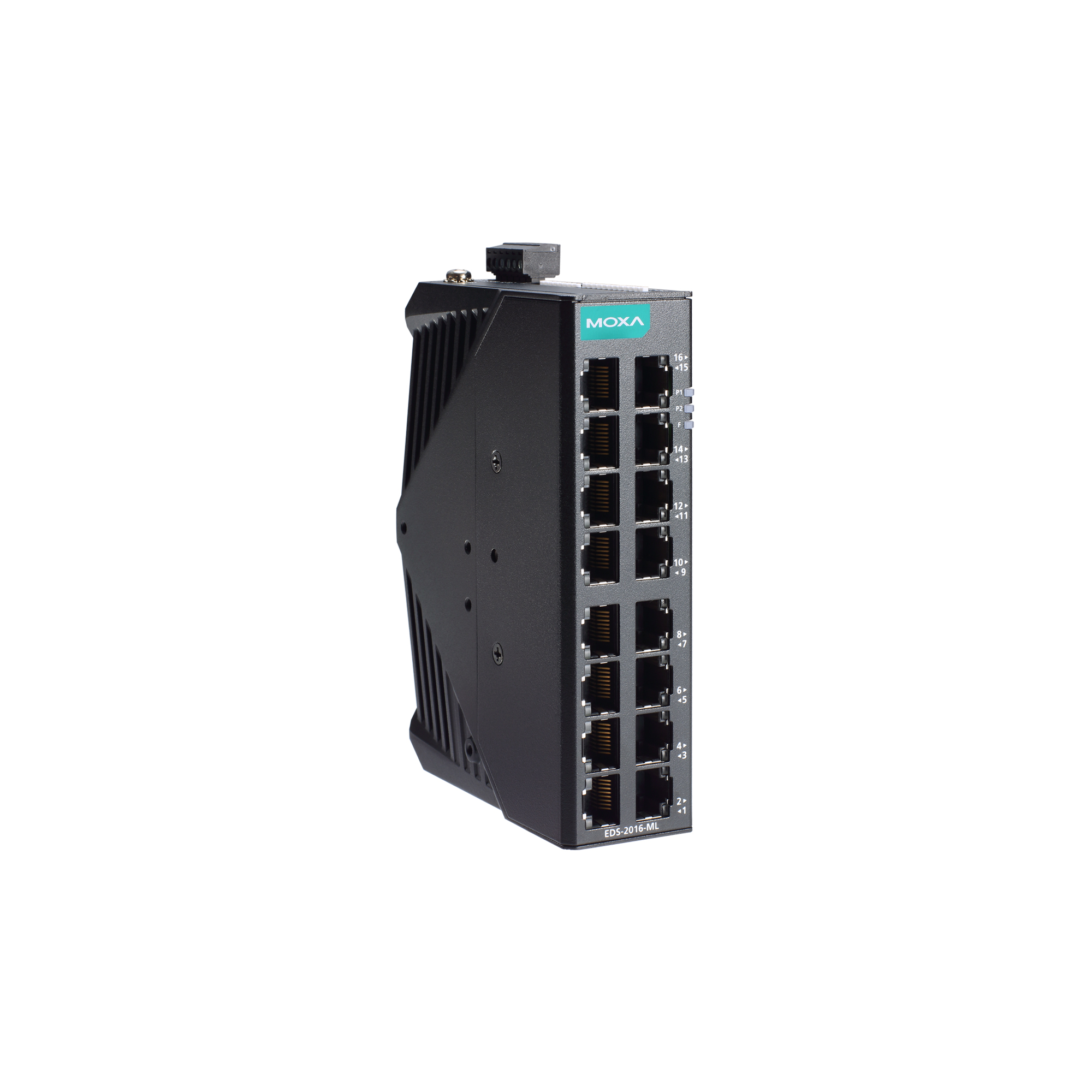

moxa-eds-2016-ml-series-image-(1).jpg | Moxa

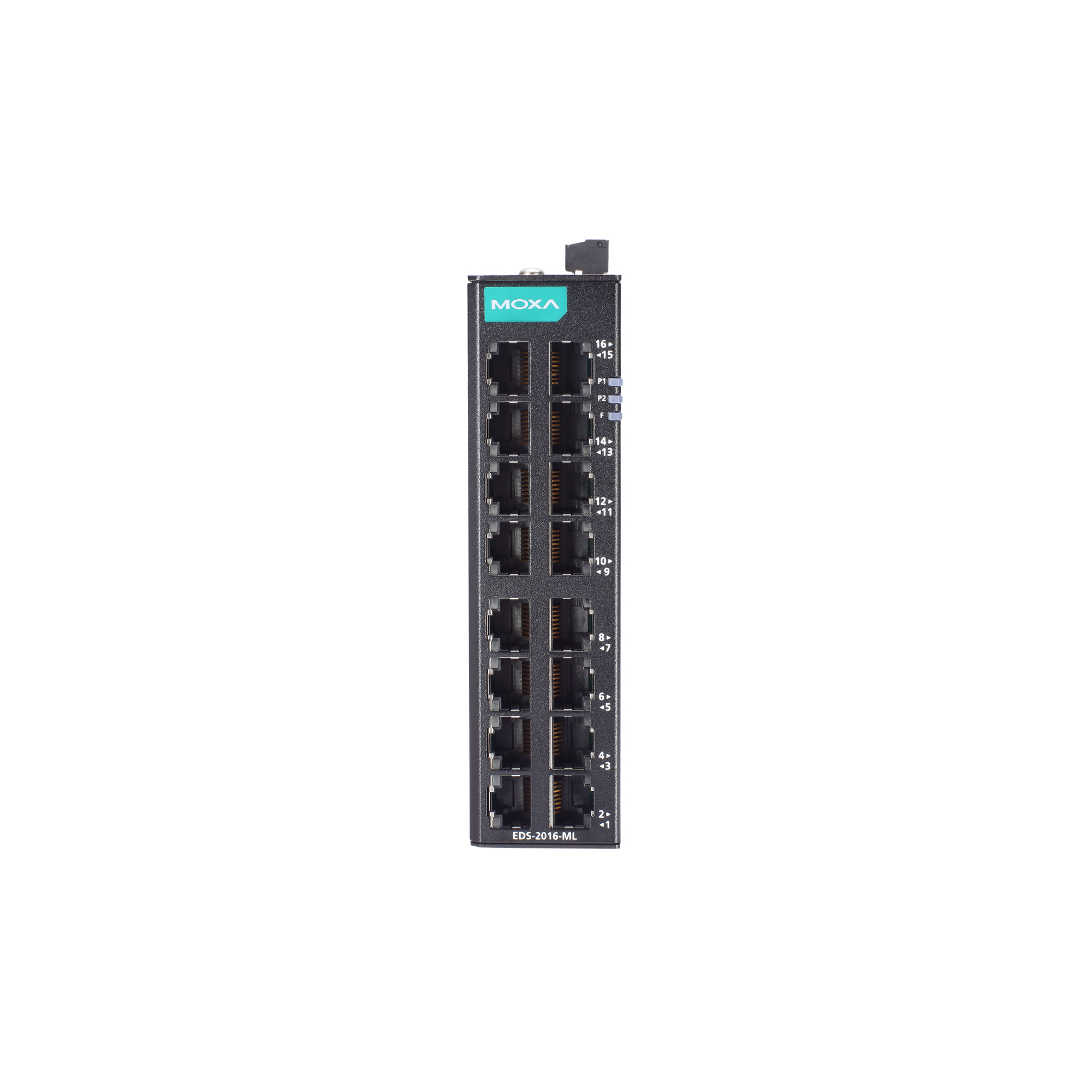

moxa-eds-2016-ml-series-image-1-(1).jpg | Moxa

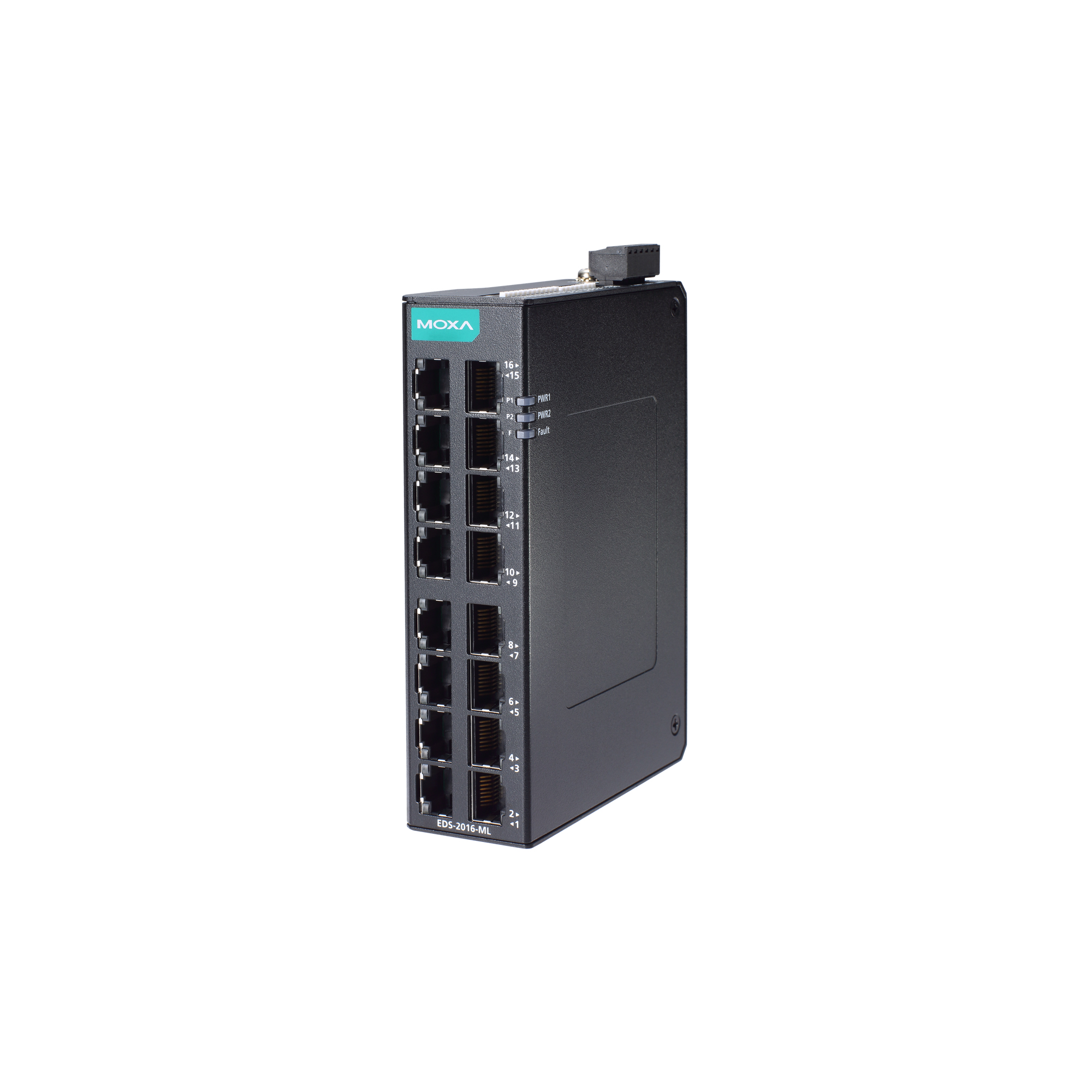

moxa-eds-2016-ml-series-image-2-(1).jpg | Moxa

特点和优势

  • 10/100BaseT(X)（RJ45 接头）、100BaseFX（多模/单模、SC 或 ST 接头）
  • 支持 QoS，可处理高流量传输中的关键数据
  • 电源故障和端口中断时，可通过继电器输出警告
  • IP30 等级防护
  • 12/24/48 VDC 冗余双电源输入
  • 支持 -40 至 75°C 工作温度（-T 型号）

认证

  • moxa-dnv-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EDS-2016-ML 系列工业以太网交换机配备多达 16 个 10/100M 电口，其中 2 个可选配有 SC/ST 接头的光纤端口，非常适合需要工业以太网连接的应用。此外，为了提供多功能性以满足不同行业的应用，EDS-2016-ML 系列允许用户通过外部面板上的 DIP 开关启用或禁用 QoS 功能、广播风暴保护和端口中断报警功能。

除了体积小巧外，EDS-2016-ML 系列还支持 12/24/48 VDC 冗余双电源输入、导轨式安装、高水平 EMI/EMC 等级、-10 至 60°C 工作温度，并提供 -40 至 75°C 宽温型号。EDS-2016-ML 系列还通过了 100% 烧机测试，以确保其在现场能够可靠地运行。



  • 10/100BaseT(X) 端口（RJ45 接头）

    EDS-2016-ML：16
    EDS-2016-ML-T：16
    EDS-2016-ML-MM-SC：14
    EDS-2016-ML-MM-SC-T：14
    EDS-2016-ML-MM-ST：14
    EDS-2016-ML-MM-ST-T：14
    EDS-2016-ML-SS-SC：14
    EDS-2016-ML-SS-SC-T：14

    速率自适应
    全/半双工模式
    自动 MDI/MDI-X 连接

  • 100BaseFX 端口（多模 SC 接头）

    EDS-2016-ML-MM-SC：2
    EDS-2016-ML-MM-SC-T：2

  • 100BaseFX 端口（多模 ST 接头）

    EDS-2016-ML-MM-ST：2
    EDS-2016-ML-MM-ST-T：2

  • 100BaseFX 端口（单模 SC 接头）

    EDS-2016-ML-SS-SC：2
    EDS-2016-ML-SS-SC-T：2

  • 标准

    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3x，用于流量控制
    IEEE 802.1p，用于服务等级

  • 光纤



  • 光纤



      100BaseFX
    多模 单模 (40 km) 单模 (80 km)
    光纤线缆类型 OM1 50/125 μm G.652 G.652
    800 MHz x km
    典型距离 4 km 5 km 40 km 80 km
    波长 典型值 (nm) 1300 1310 1550
    TX 波长范围 (nm) 1260 至 1360 1280 至 1340 1530 至 1570
    RX 波长范围 (nm) 1100 至 1600 1100 至 1600 1100 至 1600
    光功率 TX 功率范围 (dBm) -10 至 -20 0 至 -5 0 至 -5
    RX 灵敏度范围 (dBm) -3 至 -32 -3 至 -34 -3 至 -34
    链路预算 (dB) 12 29 29
    色散损失 (dB) 3 1 1
    注意：连接单模光纤收发器时，建议使用衰减器以防止光功率过大造成的损坏。
    注意：计算特定光纤收发器的“典型距离”如下：链路预算 (dB) > 色散损失 (dB) + 总链路损耗 (dB)。



  • 以太网接口

    QoS，广播风暴保护，端口中断报警

  • 报警功能通道

    纯电阻性负载：1 A @ 24 VDC

  • MAC 地址表大小

    8 K

  • 数据包缓冲区大小

    2 Mb

  • 处理类型

    存储转发

  • 连接

    1 个可拆卸 6 触点接线端子

  • 输入电流

    EDS-2016-ML：0.108 A @ 24 VDC
    EDS-2016-ML-SS-SC：0.204 A @ 24 VDC
    EDS-2016-ML-MM-SC：0.192 A @ 24 VDC
    EDS-2016-ML-MM-ST：0.204 A @ 24 VDC

  • 输入电压

    12/24/48 VDC，冗余双电源输入

  • 工作电压

    9.6 至 60 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    EDS-2016-ML：36 x 135 x 95 mm（1.41 x 5.31 x 3.74 英寸）
    EDS-2016-ML-MM-SC：58 x 135 x 95 mm（2.28 x 5.31 x 3.74 英寸）

  • 重量

    非光纤型号：486 g (1.07 lb)
    光纤型号：648 g (1.43 lb)

  • 安装

    导轨式安装，壁挂式安装（带可选套件）

  • 工作温度

    EDS-2016-ML：-10 至 60°C（14 至 140°F）
    EDS-2016-ML-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 61010-2-201、EN 62368-1(LVD)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 MHz：20 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 振动

    IEC 60068-2-6

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 时间

    2,070,826 小时

  • 标准

    Telcordia (Bellcore)，GB

支持文件

筛选

全部 2D CAD 产品资料表 QIG 技术说明
名称 类型 语言 版本 发布日期
QIG for EDS-2016-ML Series
3.8 MB 		QIG 英文 v1.5 2023年7月10日 2023年7月10日
EDS-2016-ML 系列产品资料表
2.6 MB 		产品资料表 中文 v1.2 2020年12月31日 2020年12月31日
2D CAD for EDS-2016-ML
442.5 KB 		2D CAD 英文 2020年1月8日 2020年1月8日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB 		技术说明 英文 v1.0 2016年11月16日 2016年11月16日

相关内容

筛选

全部 应用指南 解决方案手册 文章

可用型号 (8)

显示图片
比较
moxa-eds-2016-ml-mm-st-t-image.jpg | MoxaEDS-2016-ML-MM-ST-T
比较
moxa-eds-2016-ml-ss-sc-image.jpg | MoxaEDS-2016-ML-SS-SC
比较
moxa-eds-2016-ml-ss-sc-t-image.jpg | MoxaEDS-2016-ML-SS-SC-T
比较
moxa-eds-2016-ml-image.jpg | MoxaEDS-2016-ML
10/100BaseT(X) 端口,
RJ45 接头		14141416
100BaseFX 端口多模,
SC 接头		–––-
100BaseFX 端口多模,
ST 接头		2––-
100BaseFX 端口单模,
SC 接头		–22-
工作温度-40 to 75°C-10 to 60°C-40 to 75°C-10 to 60°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
比较
moxa-eds-2016-ml-t-image.jpg | MoxaEDS-2016-ML-T
比较

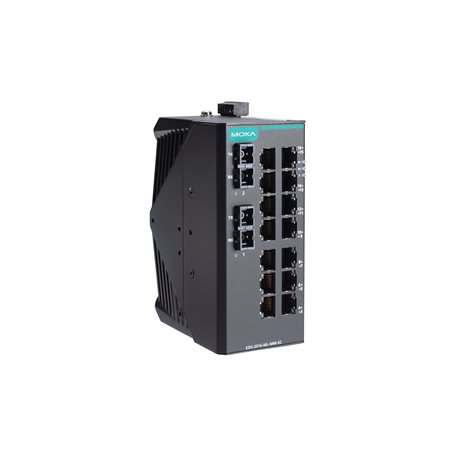

moxa-eds-2016-ml-mm-sc-image.jpg | MoxaEDS-2016-ML-MM-SC
比较
moxa-eds-2016-ml-mm-sc-t-image.jpg | MoxaEDS-2016-ML-MM-SC-T
比较

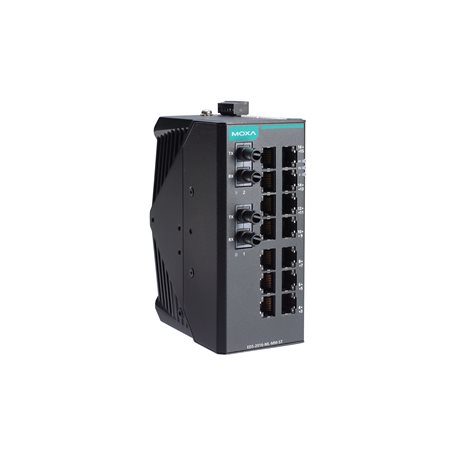

moxa-eds-2016-ml-mm-st-image.jpg | MoxaEDS-2016-ML-MM-ST
