TWS-3010-SPE 系列

配备 8 个 10MbE-SPE 端口、2 个 1GbE 端口，并支持 PoDL 的网管型以太网交换机

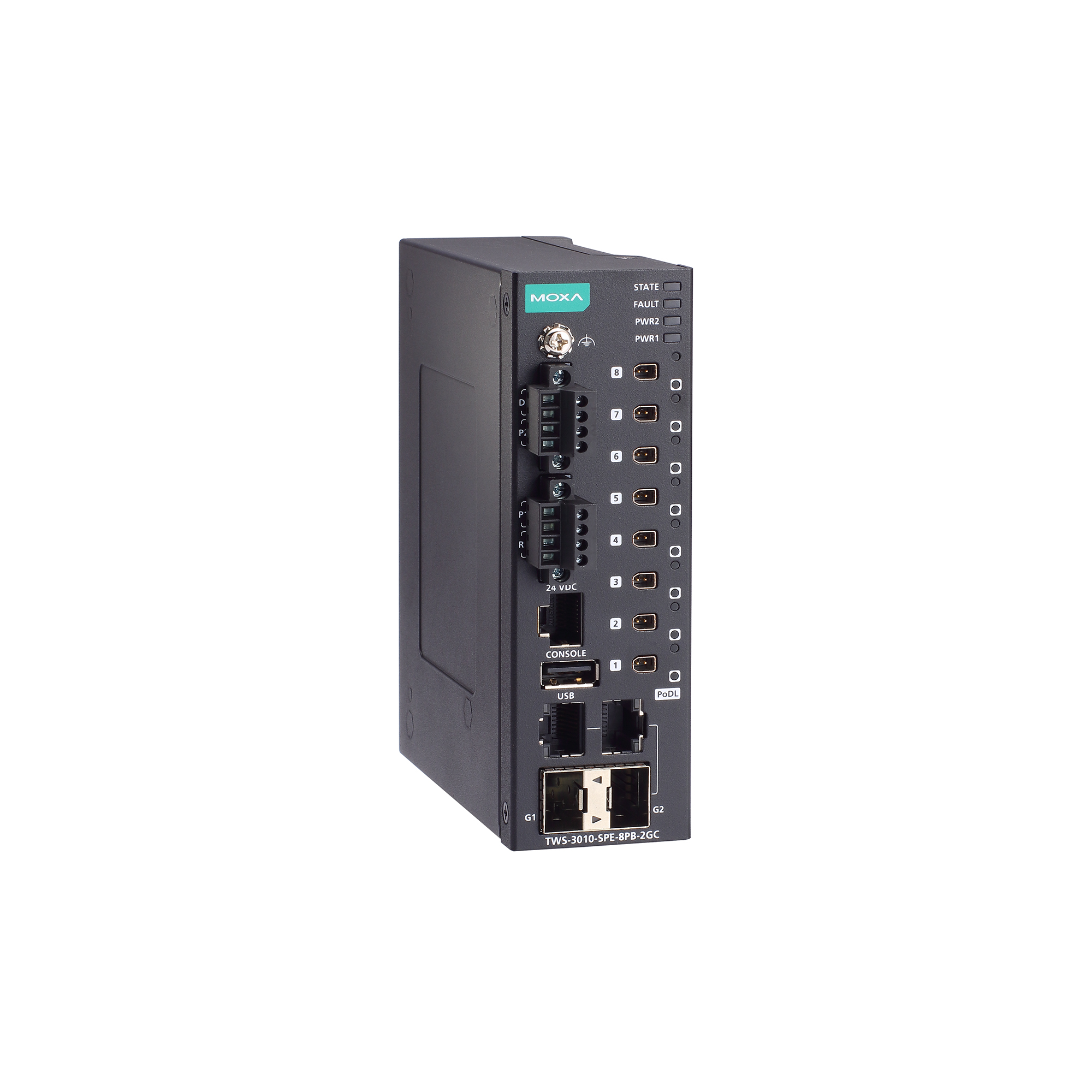

moxa-tws-3010-spe-series-image-(1).jpg | Moxa

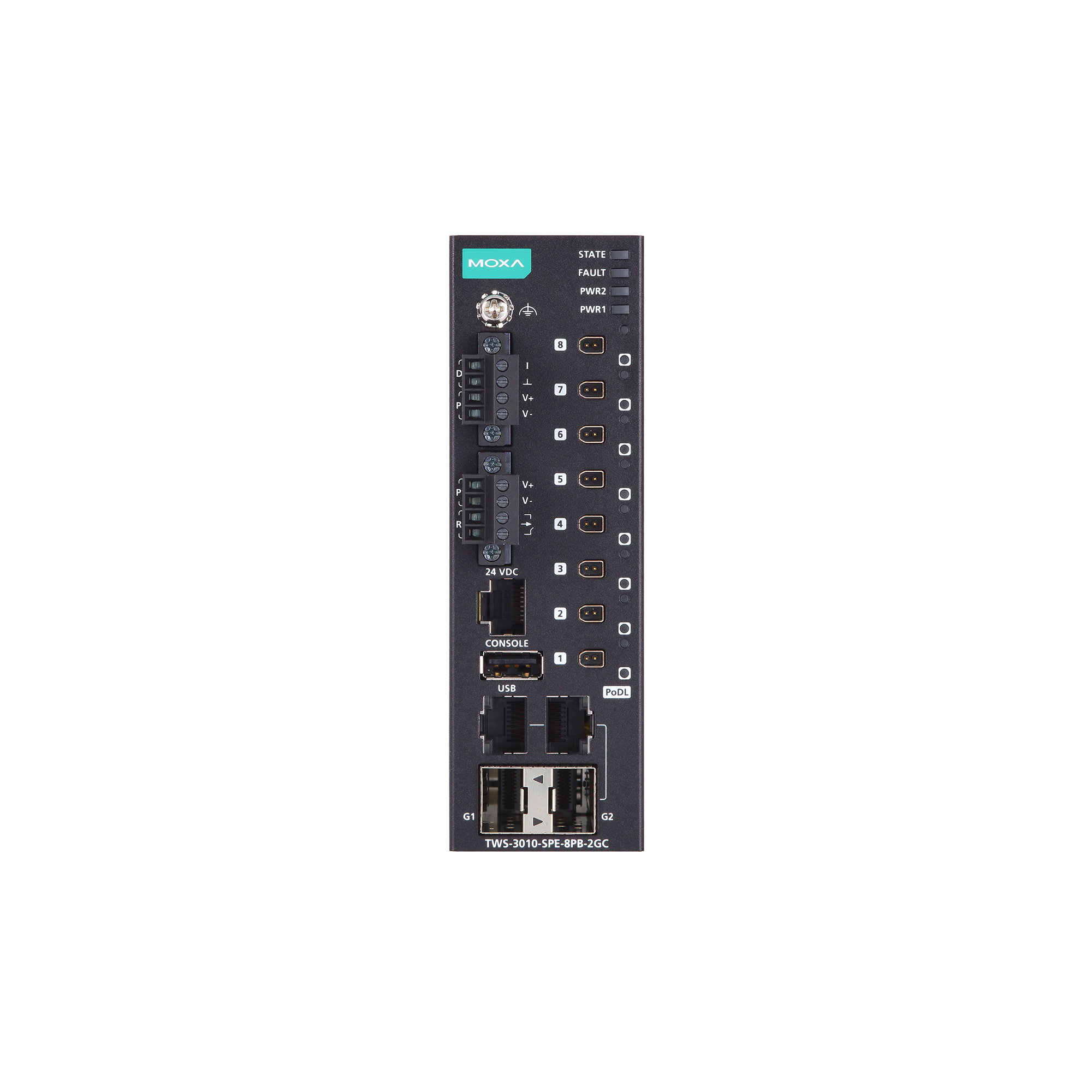

moxa-tws-3010-spe-series-image-1-(1).jpg | Moxa

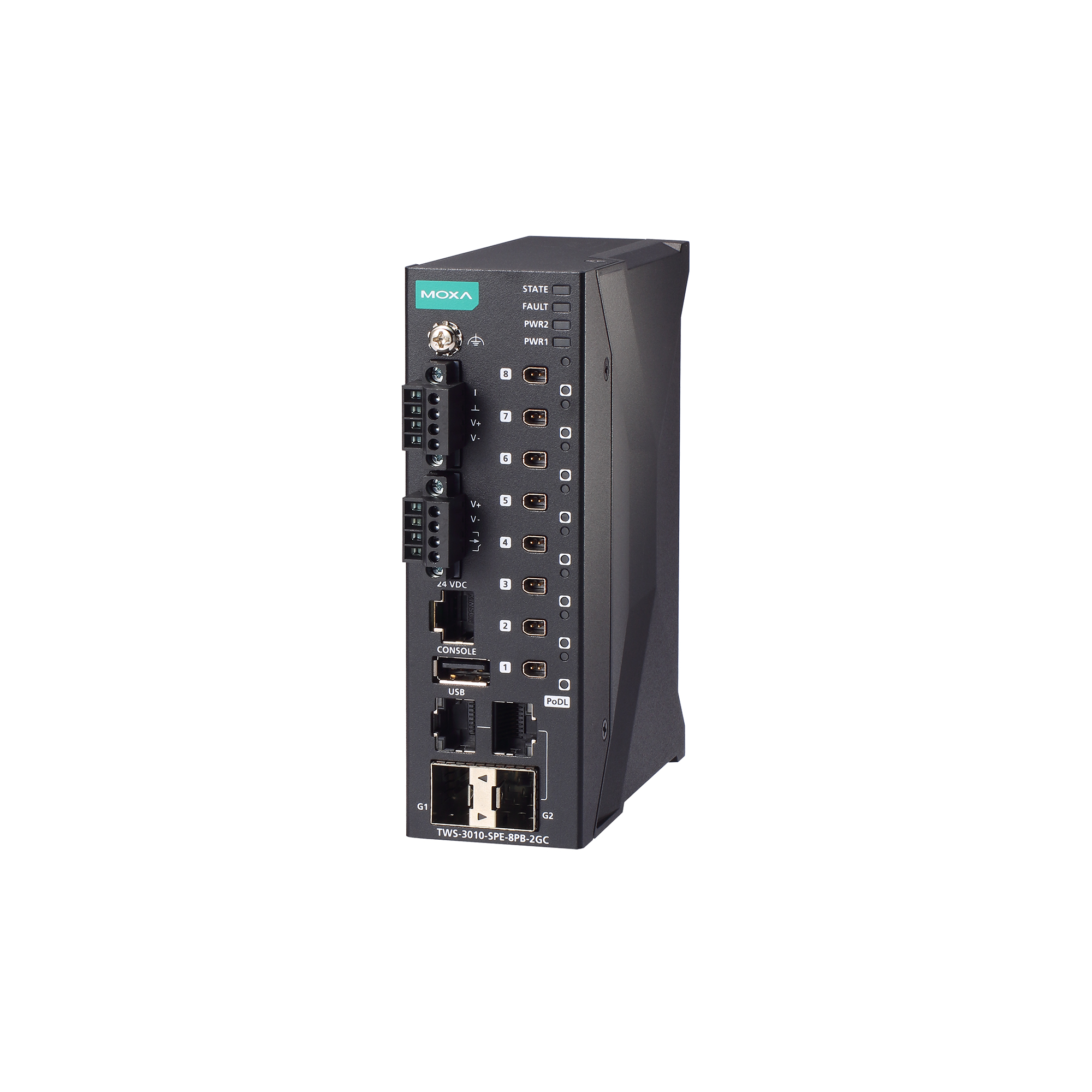

moxa-tws-3010-spe-series-image-2-(1).jpg | Moxa

特点和优势

  • 8 个单对以太网 802.3cg 10Base-T1L 端口
  • 每个 SPE 端口均支持 PoDL 10、11 和 12 供电等级
  • 体积小巧，易于安装
  • 支持 RSTP/STP 和 MRP，实现网络冗余和高网络可用性
  • 支持 EtherNet/IP、PROFINET 和 Modbus TCP 工业协议，可在自动化系统中轻松集成和监控
  • 旋转式 DIP 开关无需网页浏览器即可实现基于配置文件的配置选择

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

TWS-3010-SPE 系列工业两线以太网交换机专为实现现场可靠的以太网连接而设计。

借助 10BASE-T1L 技术以及对数据线供电 (PoDL) 10、11 和 12 等级的支持，该交换机可将以太网通信扩展至现场设备。它通过单根双绞线同时传输电力和数据，速率最高可达 10 Mbps，传输距离最远可达 1 km，从而简化安装流程、降低布线成本，并实现更灵活的现场部署。

此外，其诊断功能和端口镜像功能让部署和故障排除变得轻而易举；紧凑的机箱和正面出线端口设计，使其在狭小的控制柜中也能轻松完成安装与维护。同时，该系列支持 PROFINET 等工业以太网协议，不仅可与现有系统无缝集成，还具备良好的可扩展性，能够满足未来数字化和工业物联网拓展的需求。

  • 报警功能通道

    1
    纯电阻性负载：1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    1

  • 数字输入

    +13 至 +30 V 表示状态 1
    -30 至 3 V 表示状态 0
    最大输入电流：8 mA

  • Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP）

    2

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseX
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3cg，用于 10Base-T1L 和 PoDL

  • SPE 端口 (10Base-T1L)

    8
    IEC 63171-2 SPE 接头
    PoDL 10、11 和 12 供电等级

  • 过滤

    802.1Q VLAN
    BPDU 防护 (BPDU Guard)
    BPDU 过滤 (BPDU Filter)
    GMRP
    GVRP
    IGMP v1/v2/v3
    基于端口的 VLAN

  • 工业协议

    EtherNet/IP
    Modbus TCP
    PROFINET IO 设备

  • 管理

    LLDP
    背压流量控制
    BOOTP
    端口镜像
    DHCP Option 66/67/82
    DHCP Server/Client
    光纤检查
    流量控制
    IPv4/IPv6
    RARP
    RMON
    SCP
    SMTP
    SNMP Inform
    SNMPv1/v2c/v3
    Syslog
    Telnet
    TFTP

  • MIB

    Ethernet-like-MIB
    MIB-II
    Bridge-MIB
    P-BRIDGE MIB
    Q-BRIDGE-MIB
    RMON MIB Groups 1、2、3、9
    RSTP MIB

  • 冗余协议

    链路聚合
    MRP
    MSTP
    RSTP
    STP

  • 安全

    广播风暴保护
    HTTPS/SSL
    TACACS+
    SNMPv3
    Sticky MAC
    NTP 授权认证
    端口锁定
    RADIUS
    SSH
    采用 TLS 的 SMTP

  • 对时服务

    NTP Server/Client
    SNTP

  • IGMP 分组

    2048

  • MAC 地址表大小

    8 K

  • 最大 VLAN 数量

    64

  • 数据包缓冲区大小

    1 Mb

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • 存储端口

    USB Type A（仅适用于 ABC-02）

  • LED 指示灯

    PWR1、PWR2、STATE、FAULT、千兆 Combo 端口、SPE 端口、SPE PoDL 指示灯

  • Console 端口

    RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

  • 工业配置文件

    指示值 模式
    0 未通过 DIP 开关启用任何功能（默认）
    1 已启用 PROFINET 配置文件
    2 已启用 PROFINET 配置文件和 DHCP 客户端
    3 已启用 EtherNet/IP 配置文件
    4 已启用 EtherNet/IP 配置文件和 DHCP 客户端
    5 已启用 Modbus TCP 配置文件
    6 已启用 Modbus TCP 配置文件和 DHCP 客户端
    7-9 预留（目前行为与指示值 0 相同）

  • 连接

    2 个可拆卸 4 触点接线端子

  • 输入电流

    24 VDC，4.8 A（最大值）

  • 输入电压

    24 VDC
    冗余双电源输入

  • 工作电压

    20 至 30 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    43 x 135 x 111 mm（1.69 x 5.32 x 4.37 英寸）

  • 重量

    830 g (1.77 lb)

  • 安装

    导轨式安装
    壁挂式安装（附可选套件）

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    最高 2000 m
    注意：如果您需要能在更高海拔地区正常运行的产品，请联系 Moxa

  • 安全

    UL 61010-2-201
    EN IEC 62368-1

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：3 级
    IEC 61000-4-3 RS：3 级
    IEC 61000-4-4 EFT：3 级
    IEC 61000-4-5 Surge：3 级
    IEC 61000-4-6 CS：3 级
    IEC 61000-4-8 PFMF：3 级

  • 振动

    IEC 60068-2-6
    IEC 60068-2-64

  • 冲击

    IEC 60068-2-27

  • 自由落体

    ISTA 1A（含包装）

  • 时间

    1,332,050 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 驱动程序 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
Firmware for TWS-3010 Series
3.4 MB 		固件
SHA-512
v1.0
2026年3月26日 2026年3月26日 发布说明
Software Package for TWS-3010 Series (AOI file)
33.5 KB 		软件包
SHA-512
v1.0
2026年3月26日 2026年3月26日 发布说明
Software Package for TWS-3010 Series (EDS file)
5.5 KB 		软件包
SHA-512
v1.0
2026年3月26日 2026年3月26日 发布说明
Software Package for TWS-3010 Series (GSD file)
14.4 KB 		软件包
SHA-512
v1.0
2026年3月26日 2026年3月26日 发布说明
Software Package for TWS-3010-SPE Series (SNMP MIB file)
175.4 KB 		软件包
SHA-512
v1.0
2026年3月26日 2026年3月26日 发布说明
EtherNet/IP FactoryTalk View
17.1 MB 		软件包
SHA-512
v1.7
2025年9月11日 2025年9月11日 发布说明
Moxa USB Console Windows Driver
2.2 MB 		驱动程序
SHA-512
v1.8
  • Windows 11
  • Windows Server 2022
 2025年4月9日 2025年4月9日 发布说明
Modbus File
2.3 KB 		软件包
SHA-512
v1.1
2025年3月4日 2025年3月4日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
QIG for TWS-3010-SPE Series
3.4 MB 		QIG 英文 v1.0 2026年3月26日 2026年3月26日
Moxa Managed Two-wire Ethernet Switch CLI Manual
2.2 MB 		手册 英文 v1.0 2026年3月26日 2026年3月26日
FOSS Statement for TWS-3010 Series
467.0 KB 		声明书 英文 v1.0 2026年3月26日 2026年3月26日
Declaration of Conformity (EU/UK) for TWS-3010 Series
285.5 KB 		声明书 英文 v1.0 2026年3月26日 2026年3月26日
Moxa Managed Two-wire Ethernet Switch User Manual
3.8 MB 		手册 英文 v1.0 2026年3月26日 2026年3月26日
Industrial Protocol Users Guide
11.9 MB 		手册 英文 v6.7 2026年3月26日 2026年3月26日
2D CAD for TWS-3010-SPE-8PB-2GC-T
993.5 KB 		2D CAD 英文 2026年3月26日 2026年3月26日
TWS-3010-SPE 系列产品资料表
2.0 MB 		产品资料表 中文 v1.0 2026年3月25日 2026年3月25日
Moxa Managed Ethernet Switch Redundancy Protocol Manual (UI 2.0)
3.9 MB 		手册 英文 v4.4 2025年3月11日 2025年3月11日

可用型号 (1)

显示图片
比较
moxa-tws-3010-spe-8pb-2gc-t-image.jpg | MoxaTWS-3010-SPE-8PB-2GC-T
SPE PoDL 端口 (10Base-T1L with SPE 带符合 IEC 63171-2 标准的 SPE 接头)8
Combo 端口
10/100/1000BaseT(X) 或 100/1000BaseSFP		2
工作温度-40 ~ 75°C
