TN-G4500 系列

EN 50155 二层万兆多千兆交换机

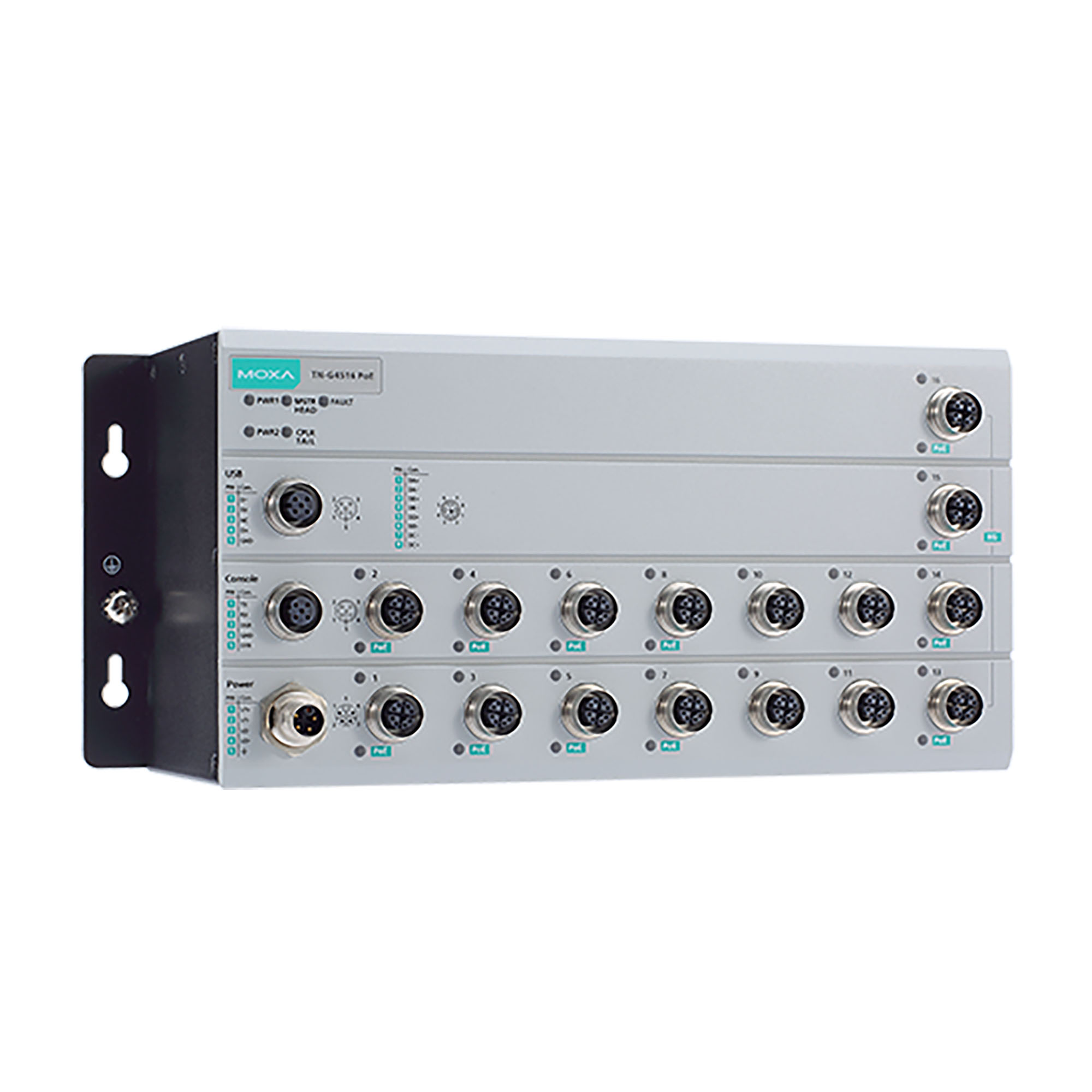

moxa-tn-g4500-series-image-(1).jpg | Moxa

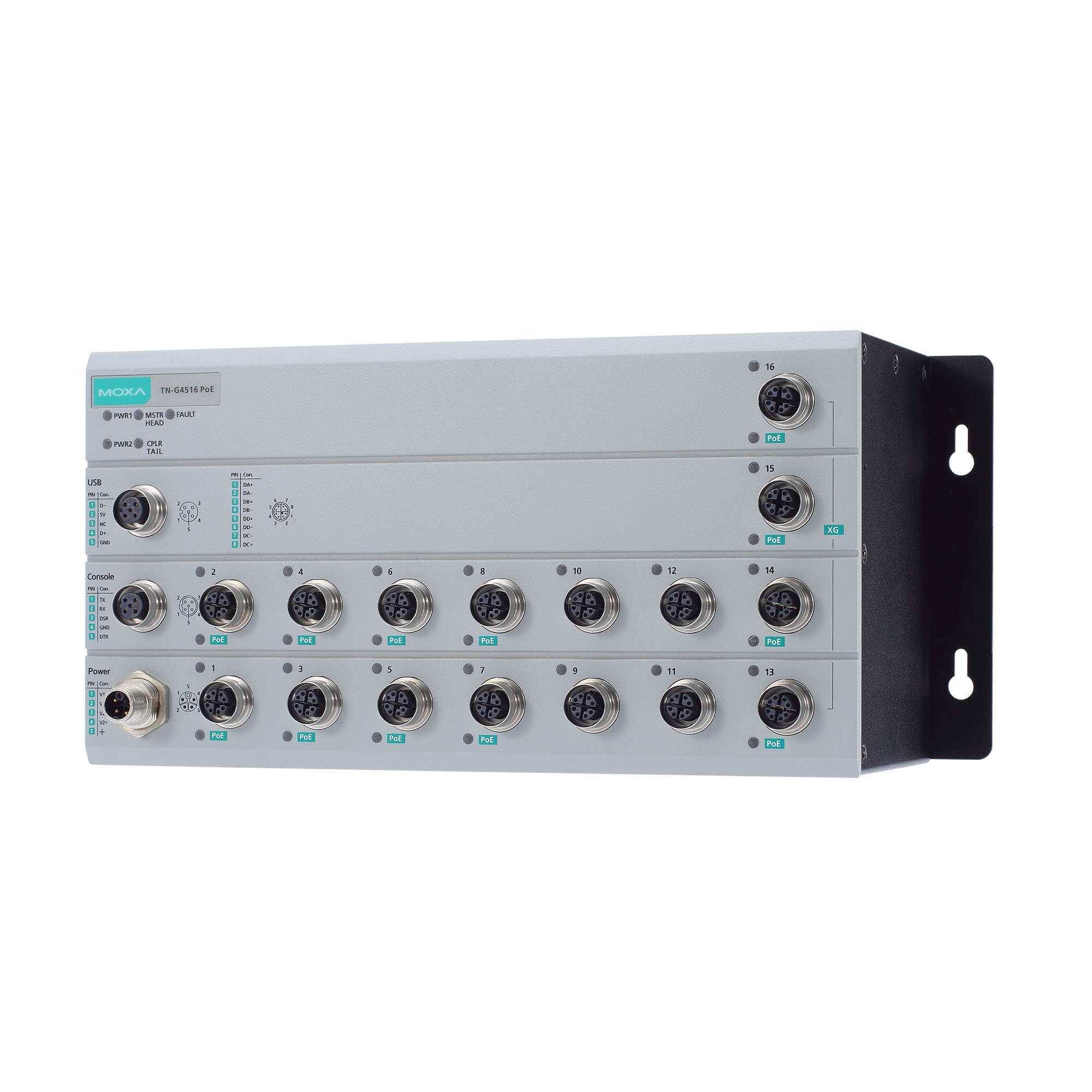

moxa-tn-g4500-series-image-1-(1).jpg | Moxa

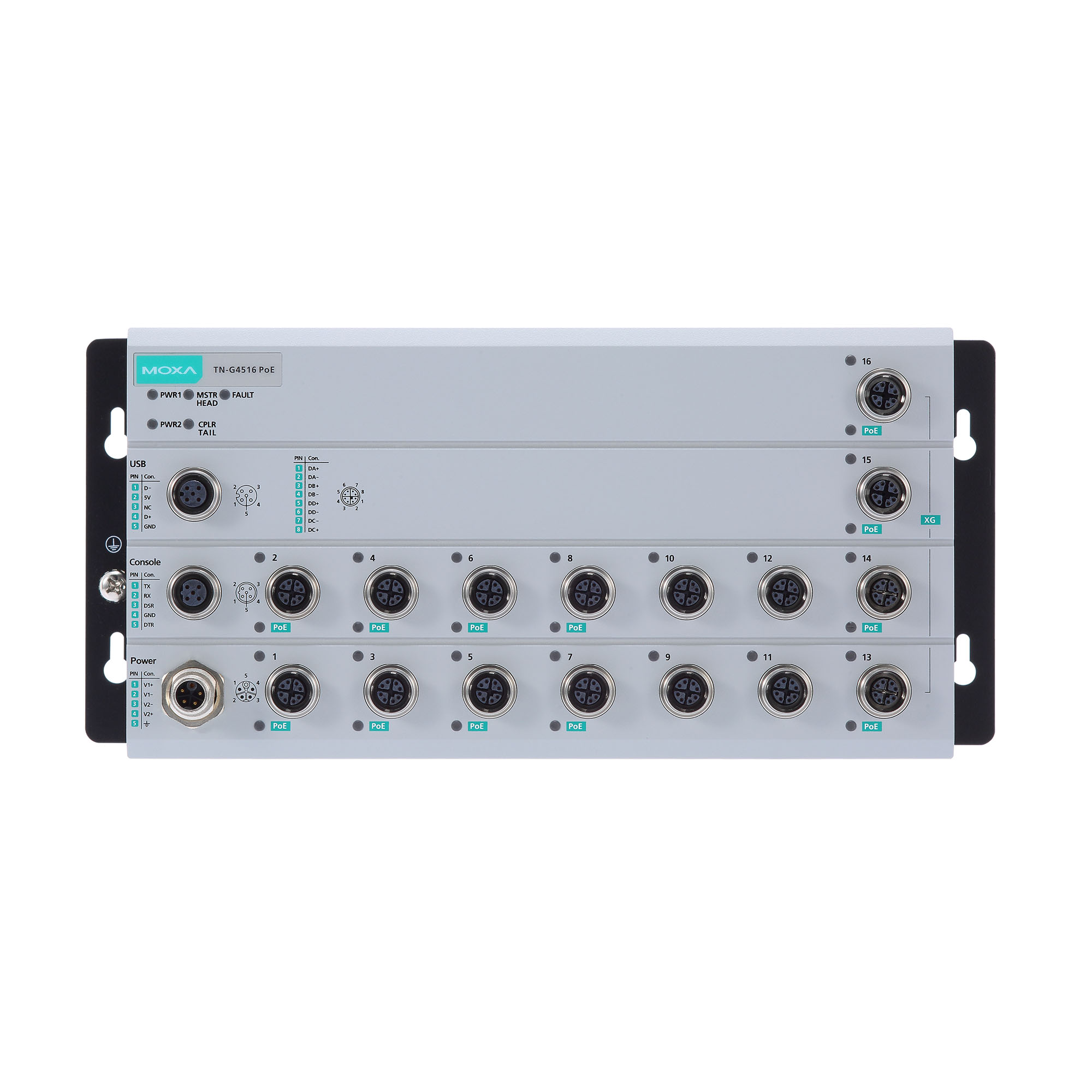

moxa-tn-g4500-series-image-2-(1).jpg | Moxa

特点和优势

  • 4 个 10G 端口和 12 个千兆以太网端口，配有推拉式 M12 接头
  • 24 至 110 VDC 隔离电源输入
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅：www.moxa.com/doc/specs/EN_50155_Compliance.pdf
  • 支持-40 至 70°C 工作温度
  • 支持 Turbo Ring 和 Turbo Chain（自愈时间< 50 ms @ 250 台交换机），以及 RSTP/STP 网络冗余
  • 12 个千兆以太网 M12 端口，8 个支持 IEEE 802.3at/af 标准的 PoE 以太网端口
  • 每个 PoE 端口供电可达 30 W

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

ToughNet TN-G4500 系列 M12 网管型工业以太网交换机专为轨道车辆和轨旁安装等轨交应用而设计。 此款交换机通过 M12 接头和其他类似圆形接头紧密地、牢靠的连接，可确保在工业环境的振动和冲击下稳定地运行。 TN-G4500 系列以太网交换机配备 4 个支持 PoE 功能的 10G 以太网 M12 端口，12 个千兆以太网 M12 端口、其中 8 个支持 PoE 功能。PoE 交换机可作为供电设备 (PSE)，每个端口供电可达 30 W 功率，适合为符合 IEEE 802.3at/af 标准的受电设备 (PD) 供电，如 IP 摄像头和无线接入点。

TN-G4500 系列配有专为推拉式接口设计的 M12 接头，方便快速安装，允许使用 M12 旋转接口。24 至 110 VDC 宽范围电源输入和隔离双电源输入，使用户不仅可以在全球不同地点使用相同类型的电源，还提高了通信系统的可靠性。此外，-40 至 70°C 宽温工作允许其在恶劣环境下进行部署。 TN-G4500 系列符合 EN 50155 标准的基本部分，包括工作温度、电源输入电压、浪涌、ESD、振动和电源绝缘，以及带有保护涂层的型号，使其适用于各种工业应用。



其他特点和优势

  • 在每台交换机总功率预算为 120W 的情况下，每个 PoE 端口供电可达 30W 的功率

  • DHCP Option 82，用于不同策略分配 IP 地址

  • IGMP snooping 和 GMRP，用于过滤组播流量

  • 支持 EtherNet/IP 和 Modbus/TCP 工业以太网协议

  • 基于端口的 VLAN、IEEE 802.1Q VLAN 和 GVRP，可简化网络规划

  • QoS（IEEE 802.1p/1Q 和 ToS/DiffServ）支持对实时流量的分级和排序

  • IEEE 802.3ad LACP，可优化网络带宽

  • SNMPv1/v2c/v3 支持不同级别的网络管理

  • TACACS+、SNMPv3、IEEE 802.1X、HTTPS 和 SSH，用于增强网络安全性

  • RMON 支持主动、高效的网络监控

  • 带宽管理，可预防出现不稳定的网络状况

  • 端口锁定，只允许访问授权的 MAC 地址

  • 支持端口镜像功能，便于在线调试

  • 通过电子邮件和继电器输出自动发出警告通知

  • 快速换线恢复

  • LLDP 支持通过网络管理软件自动发现网络拓扑

  • 通过 Web 浏览器、Telnet/串口 console、CLI 和 Windows 管理工具进行配置

  • 环路保护防止网络环路

  • 壁挂式安装



  • 10GBaseT(X) 端口（M12 X-coded 8-pin 母头接头，带旁路功能）

    TN-G4516 BP 型号： 2

  • 10/100/1000BaseT(X) 端口（M12 X-coded 8-pin 母头接头）

    4

  • PoE 端口（10GBaseT(X)，M12 X-coded 8-pin 母头接头）

    TN-G4516 非 BP 型号：4
    TN-G4516 BP 型号：2

  • PoE 端口（100/1000BaseT(X)，M12 X-coded 8-pin母头接头）

    8

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3，用于 10BaseT
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3u，用于 100BaseT(X)
    IEEE 802.3bz，用于 5GBaseT 和 2.5GBaseT
    IEEE 802.3an，用于 10GBaseT
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3af/at，用于 PoE/PoE+ 输出
    IEEE 802.3x，用于流量控制

  • 广播转发

    IP 定向广播，广播转发

  • 配置选项

    命令行界面 (CLI)，通过串口/Telnet/SSH 的命令行界面 (CLI)，Web Console (HTTP/HTTPS)，Windows 管理工具

  • 过滤

    802.1Q、GMRP、GVRP、IGMP v1/v2、基于端口的 VLAN、静态组播

  • 工业协议

    SNMPv1/v2c/v3

  • 管理

    Account Management（账户管理）、Back Pressure Flow Control（背压流量控制）、DHCP Option 66/67/82、DHCP Server/Client、Flow control（流量控制）、HTTP、IPv4/IPv6、LLDP、Port Mirror（端口镜像）、QoS/CoS/ToS、RARP、RMON、SMTP、SNMPInform、Syslog、Telnet 和 SNMP Trap

  • MIB

    Bridge MIB、Ethernet-like MIB、MIB-II、P-BRIDGE MIB、Q-BRIDGE MIB、RMON MIBGroups 1、2、3、9、RSTP MIB

  • 冗余协议

    链路聚合、MSTP、RSTP、STP、Turbo Chain、Turbo Ring v1/v2、带 DRC 的 Turbo Ring

  • 安全

    TACACS+、广播风暴保护、HTTPS/SSL、本地帐户访问管理、端口锁定、RADIUS、速率限制和 SSH

  • 对时服务

    NTP Server/Client，SNTP

  • IGMP 分组

    256

  • 最大 VLAN 数量

    256

  • 优先级队列

    4

  • VLAN ID 范围

    VID 1 至 4094

  • LED 指示灯

    PWR1、PWR2、FAULT、MSTR/HEAD、CPLR/TAIL、以太网、PoE

  • Console 端口

    RS-232（M12 B-coded 5-pin 母头接头）

  • 输入电压

    24/36/48/72/96/110 VDC

  • 电源输入数量

    2

  • 工作电压

    16.8 至 137.5 VDC

  • 过载电流保护

    支持

  • 反接保护

    支持

  • PoE 功率预算总量

    120 W

  • 输入电流

    7.5 A @ 24 VDC

  • 电源接头

    M12 K-coded 5-pin 公头接头

  • 外壳

    金属

  • IP 等级

    IP40

  • 尺寸

    291.6 x 117.7 x 132.2 mm（11.48 x 4.63 x 5.20 英寸）

  • 重量

    TN-G4516（不带旁路功能）：2,730g(6.02lb)
    TN-G4516（带旁路功能）：2,740g(6.04lb)

  • 安装

    壁挂式

  • 保护

    -CT 型号，带 PCB 保护涂层

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    2000 m

  • EMC

    EN 55032/24

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 6 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：2 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：2 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 自由落体

    IEC 60068-2-31

  • 射频

    FCC

  • 轨道交通

    EN 50121-4、EN 50155、IEC 60571

  • 轨道火灾防护

    EN 45545-2

  • 安全

    IEC 62368-1, UL 62368-1

  • 冲击

    IEC 60068-2-27，IEC 61373，EN 50155

  • 振动

    IEC 60068-2-64，IEC 61373，EN 50155

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    TN-G4516（不带旁路功能）：436,136 小时
    TN-G4516（带旁路功能）： 435,764 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Linux version)
552.6 MB 		软件包
SHA-512
v1.7.2
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年5月8日 2026年5月8日 发布说明
Software Package for MXview One Series (Windows version)
249.1 MB 		软件包
SHA-512
v1.7.2
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2026年5月8日 2026年5月8日 发布说明
Firmware for TN-G4500 Series
7.1 MB 		固件
SHA-512
v5.5
2024年12月11日 2024年12月11日 发布说明
Firmware for TN-G4500 Series
6.9 MB 		固件
SHA-512
v5.3
2021年11月16日 2021年11月16日 发布说明
Software Package for TN-G4500 Series
168.1 KB 		软件包
SHA-512
v1.0
2020年5月6日 2020年5月6日 发布说明
Firmware for TN-G4500 Series
6.6 MB 		固件
SHA-512
v5.2
2020年5月6日 2020年5月6日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
QIG for TN-G4500 Series
2.2 MB 		QIG 英文 v2.4 2025年10月30日 2025年10月30日
Declaration of Conformity for TN-G4500 Series
315.7 KB 		声明书 英文 v1.0 2024年12月12日 2024年12月12日
FOSS statement for TN-4500A,TN-5500A, TN-G4500, TN-G6500 Series
282.3 KB 		声明书 英文 v1.0 2024年7月31日 2024年7月31日
QIG for TN-G4500 Series
1.7 MB 		QIG 英文 v2.3 2023年8月23日 2023年8月23日
Manual for TN Series Ethernet Switches (TN-G4500/TN-G6500 Series)
7.0 MB 		手册 英文 v1.1 2022年1月5日 2022年1月5日
TN-G4500 系列产品资料表
1.7 MB 		产品资料表 中文 v1.1 2020年5月22日 2020年5月22日
2D CAD for TN-G4500 Series (TN-G4516)
1.9 MB 		2D CAD 英文 2020年3月30日 2020年3月30日
TN Series Command Line Interface User's Manual
1.3 MB 		手册 英文 v1.1 2019年7月26日 2019年7月26日
TN Series Communication Redundancy User's Manual
1.5 MB 		手册 英文 v2.1 2019年7月26日 2019年7月26日

可用型号 (4)

显示图片
CompareButton
TN-G4516-8GPoE-4XGPoE-WV-T
CompareButton
TN-G4516-8GPoE-4XGPoE-WV-CT-T
CompareButton
moxa-tn-g4516-8gpoe-2xgpoe-2xgtxbp-wv-t-image.jpg | MoxaTN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-T
CompareButton
moxa-tn-g4516-8gpoe-2xgpoe-2xgtxbp-wv-ct-t-image.jpg | MoxaTN-G4516-8GPoE-2XGPoE-2XGTXBP-WV-CT-T
10/100/1000BaseT(X) 端口, M12 X-coded 8-pin 母头接头4444
10G BaseT(X) 端口, M12 X-coded 8-pin 母头接头，带旁路功能--22
100/1000BaseT(X) PoE 端口, M12 X-coded 8-pin 母头接头8888
10G BaseT(X) PoE 端口, M12 X-coded 8-pin 母头接头4422
保护涂层NoYesNoYes
