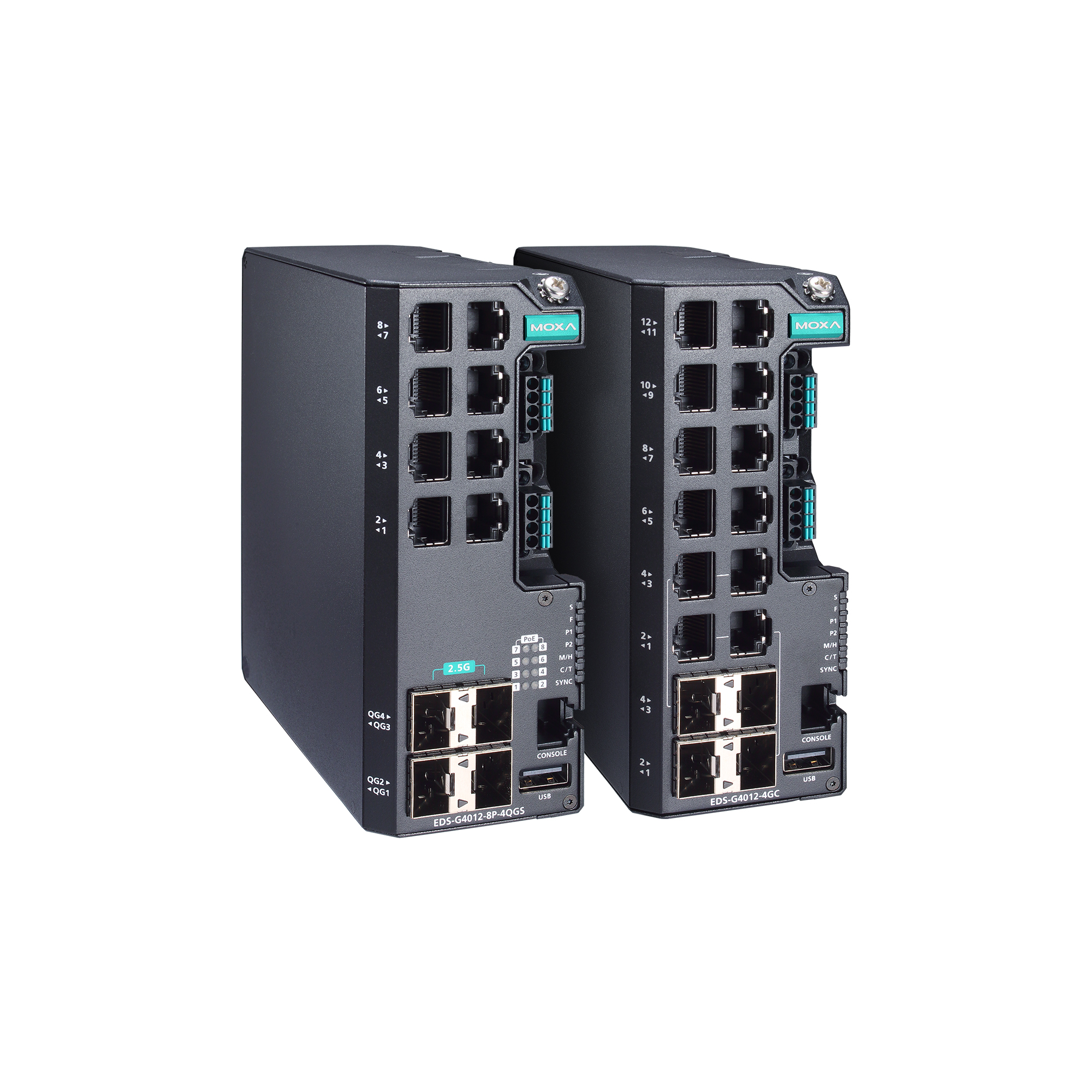

EDS-G4012 系列

12G 全千兆网管型二层工业以太网交换机，802.3bt PoE 可选

moxa-eds-g4012-series-image-(1).jpg | Moxa

moxa-eds-g4012-series-image-1-(1).jpg | Moxa

moxa-eds-g4012-series-image-2-(1).jpg | Moxa

moxa-eds-g4012-series-image-3-(1).jpg | Moxa

moxa-eds-g4012-series-image-4-(1).jpg | Moxa

moxa-eds-g4012-series-image-5-(1).jpg | Moxa

moxa-eds-g4012-series-image-6-(1).jpg | Moxa

特点和优势

无风扇，支持 -40 至 75℃ 工作温度（-T型号）
支持 IEEE 802.3bt PoE，单端口输出高达 90 W
通过支持高达 2.5 Gbps 的光纤 SFP 插槽增加带宽能力
支持 Turbo Ring 和 Turbo Chain（自愈时间 < 50 ms @ 250 台交换机），以及 RSTP/STP 网络冗余
多种电源输入选项，可灵活部署
紧凑而灵活的外壳设计，适合狭窄空间
MXview One 轻松实现可视化的工业网络管理
通过 IEC 62443-4-2 SL2 认证

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

EDS-G4012 系列配备 12 个千兆以太网端口和多达四个 1 Gbps 或 2.5 Gbps SFP 插槽，非常适用于将现有网络升级至千兆速率，或者构建新的全千兆骨干网络。千兆传输速率提高了带宽，实现高性能网络快速传输大量视频、语音和数据。此系列还配备 8 个 10/100/1000BaseT(X) 802.3af (PoE)、802.3at (PoE+) 和 802.3bt 的端口选件型号，用于连接高带宽需求的 PoE 设备。

Turbo Ring、Turbo Chain 和 RSTP/STP 等以太网冗余技术，增强了系统可靠性和骨干网络可用性。EDS-G4012 系列专为严苛要求的应用而设计，例如：视频和过程监控、ITS 和 DCS 系统，这些应用均可受益于可扩展的骨干通信。

IEC 62443-4-2 SL2 认证

EDS-(G)4000 系列型号已通过 IEC 62443-4-2 SL2 认证 (https://certificates.iecee.org/#/deliverables/CERT/1605016/view)，可帮助客户满足工业网络的安全要求。

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

10/100/1000BaseT(X) 端口（RJ45 接头）

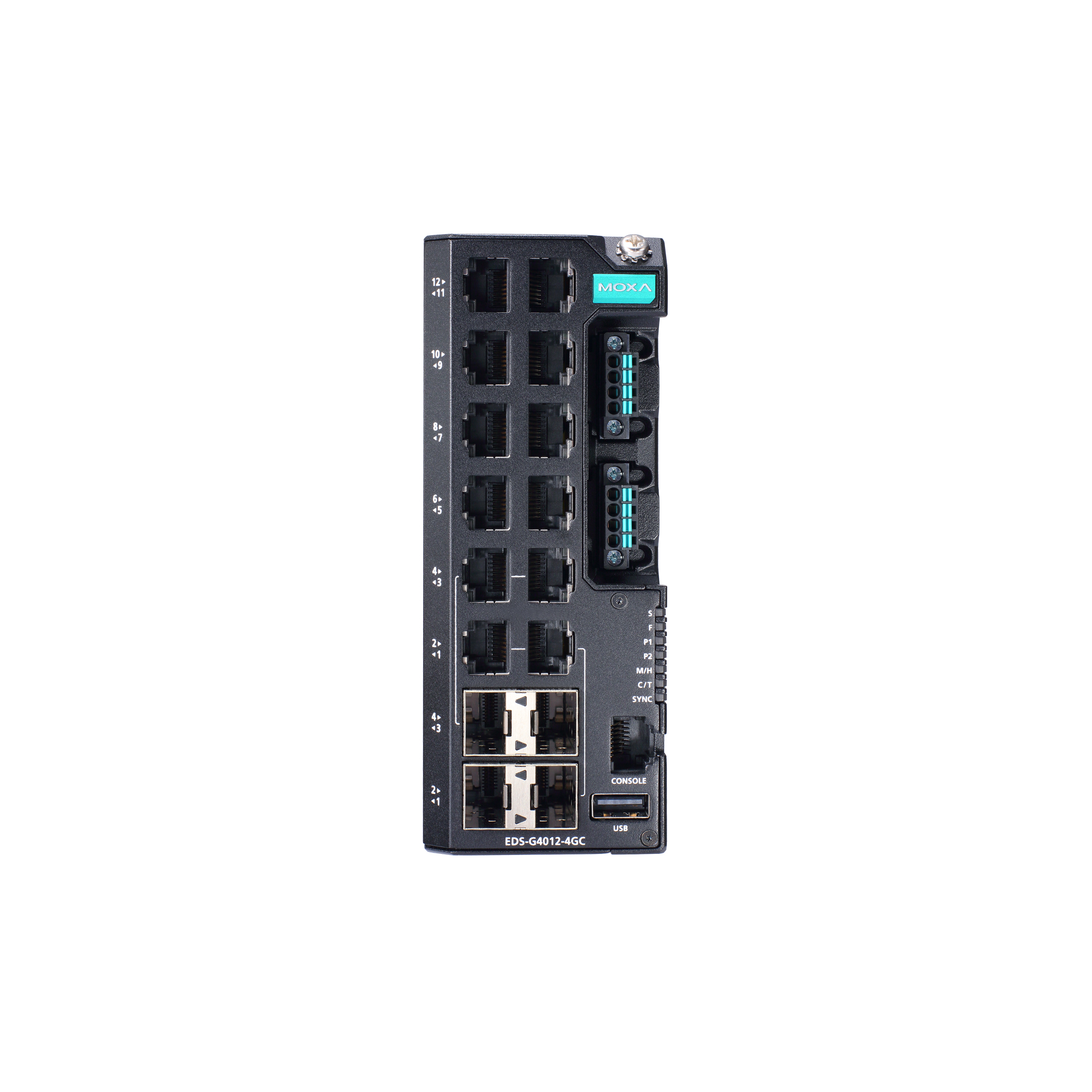

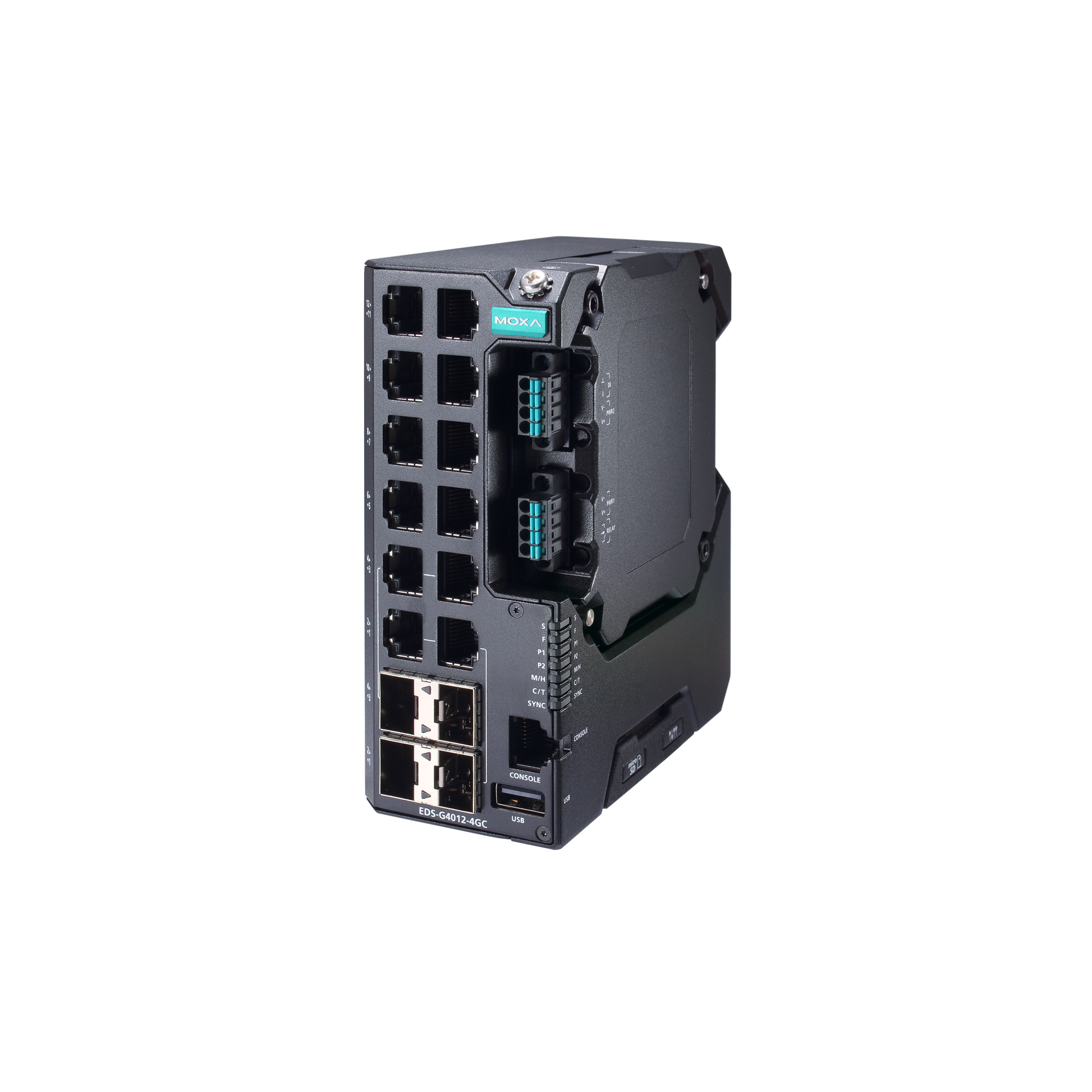

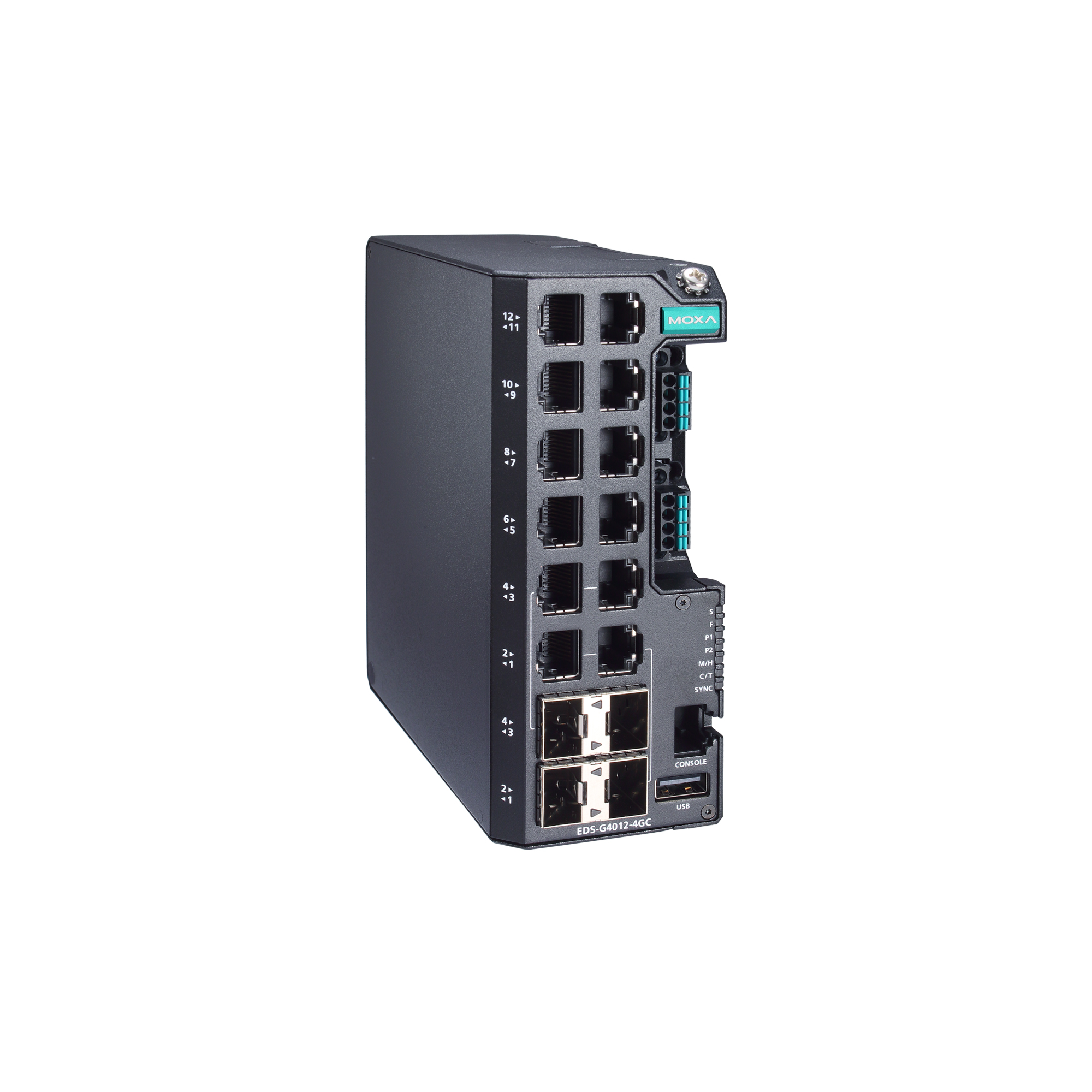

EDS-G4012-4GC-HV/-LV/-T 型号：8
自动 MDI/MDI-X 连接
速率自适应
全/半双工模式
Combo 端口（10/100/1000BaseT(X) 或 100/1000BaseSFP）

EDS-G4012-4GC-LV/-HV/-T 型号：4
PoE 端口（10/100/1000BaseT(X)，RJ45 接头）

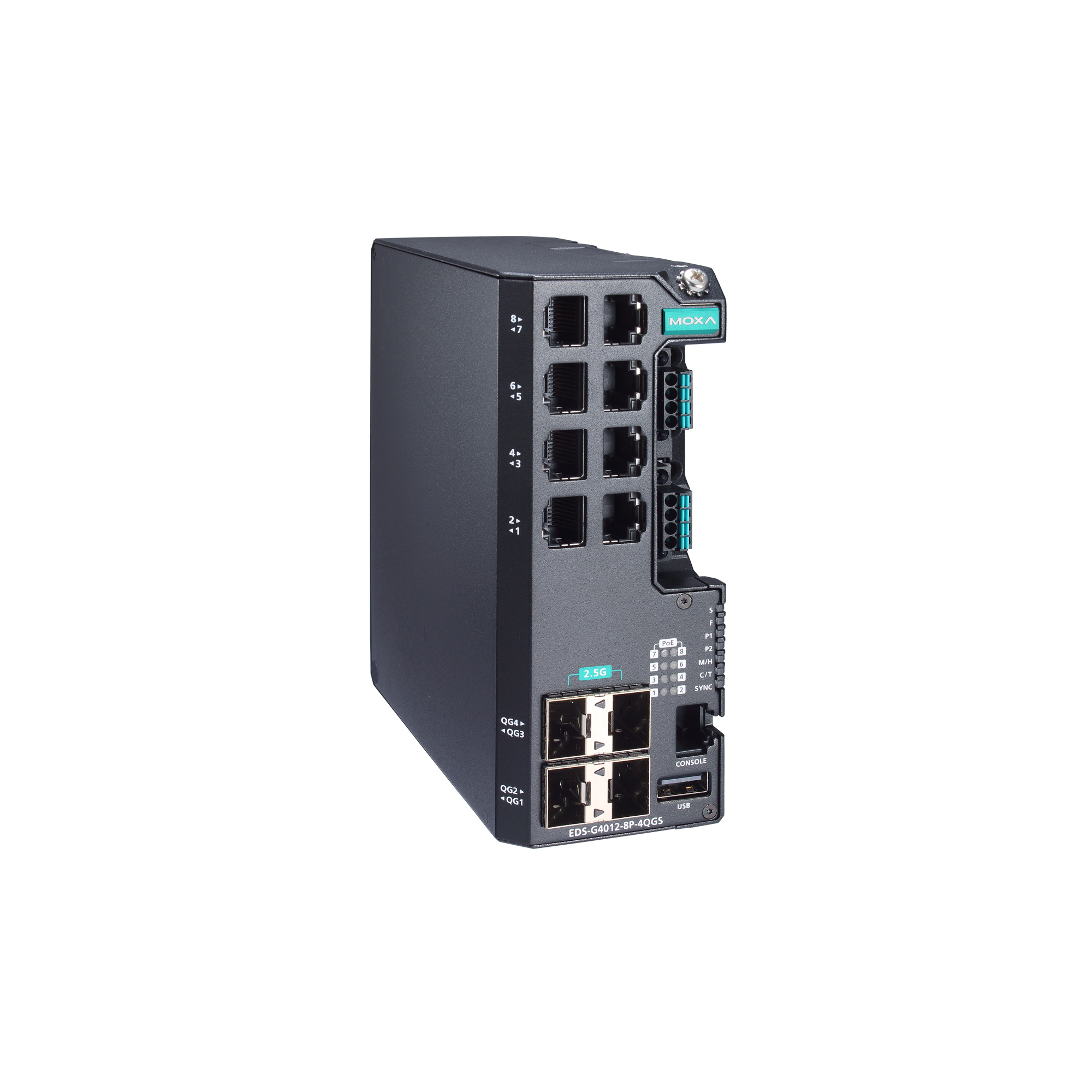

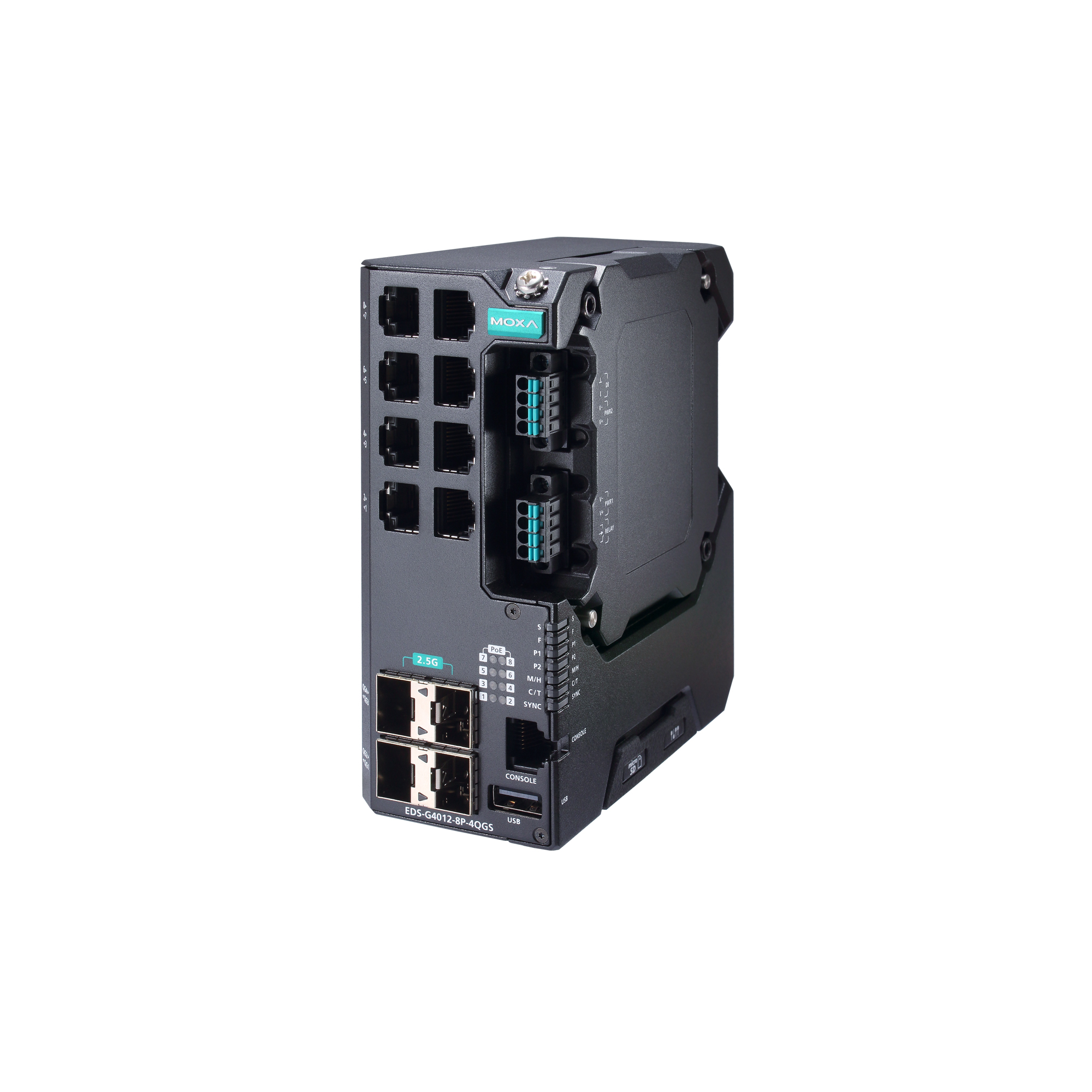

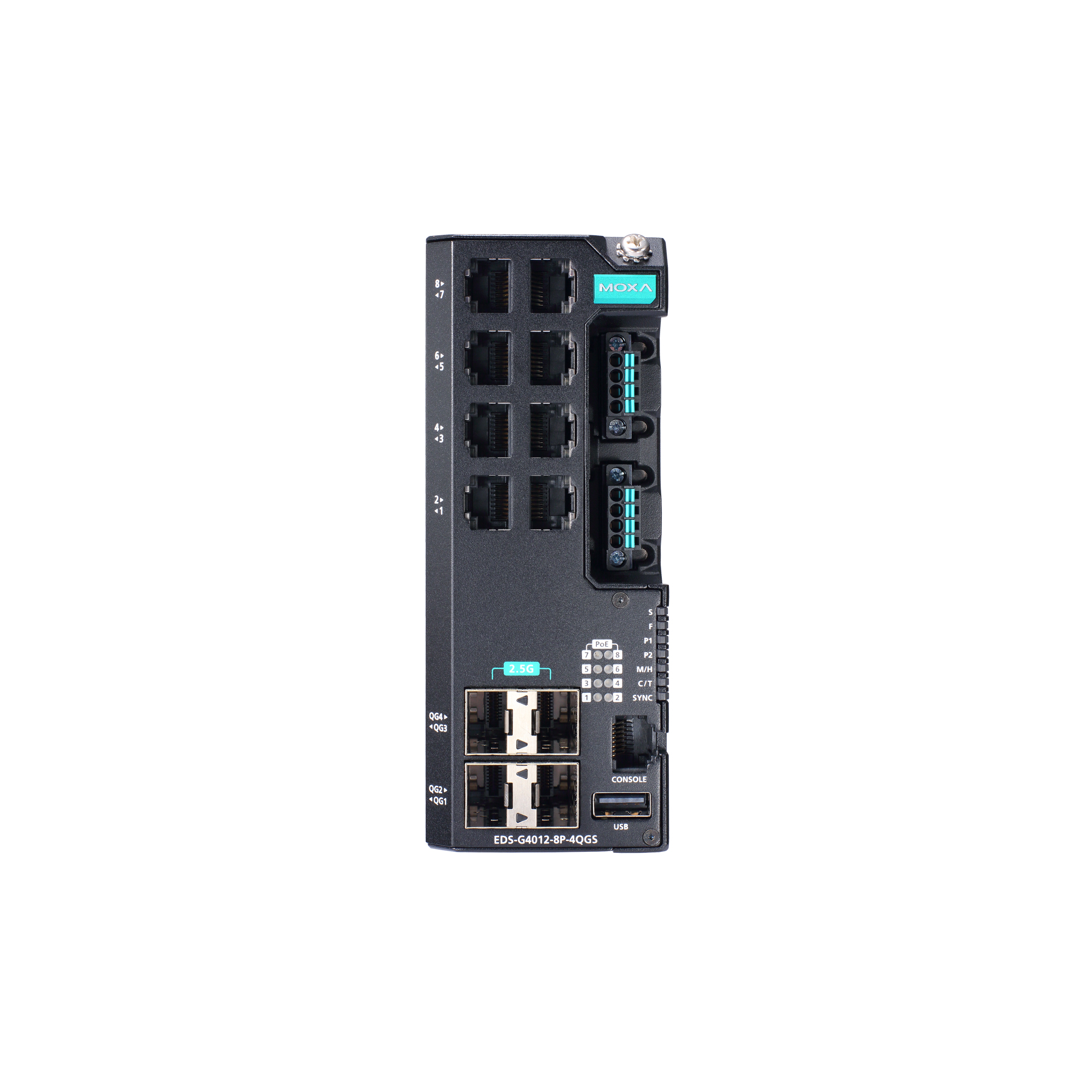

EDS-G4012-8P-4QGS-LVA/-LVB/-T 型号：8
1000/2500BaseSFP 插槽

EDS-G4012-8P-4QGS-LVA/-LVB/-T 型号：4
标准

IEEE 802.3，用于 10BaseT
IEEE 802.3，用于 10BaseT IEEE 802.3u，用于 100BaseT(X) 和 100BaseFX
IEEE 802.3ab，用于 1000BaseT(X)
IEEE 802.3z，用于 1000BaseX
IEEE 802.3bz，用于 2.5GBaseX
IEEE 802.3x，用于流量控制
IEEE 802.3ad，用于 LACP 端口聚合
IEEE 802.1Q，用于 VLAN 标记
IEEE 802.1D-2004，用于生成树协议 (STP)
IEEE 802.1w，用于快速生成树协议 (RSTP)
IEEE 802.1p，用于服务等级
IEEE 802.1X，用于授权认证

工业协议

EtherNet/IP
Modbus TCP
PROFINET IO Device
管理

IPv4/IPv6
Flow control
Back Pressure Flow Control
DHCP Server/Client
ARP
RARP
LLDP
Port Mirroring (SPAN, RSPAN)
Linkup Delay
SMTP
SNMP Trap
SNMP Inform
SNMPv1/v2c/v3
RMON
TFTP
SFTP
HTTP
HTTPS
Telnet
Syslog
Private MIB
Fiber check
过滤

GMRP
GVRP
GARP
802.1Q VLAN
IGMP Snooping v1/v2/v3
IGMP Querier
冗余协议

STP
RSTP
Turbo Ring v2
Turbo Chain
Ring Coupling
Dual-Homing
MRP
Link Aggregation
MSTP
安全

Broadcast storm protection
Rate Limit
Trust access control
Static Port Lock
MAC Sticky
HTTPS/SSL
SSH
RADIUS
TACACS+
Login and Password Policy
Access control list
DHCP Snooping
对时服务

SNTP
NTP Server/Client
NTP Authentication
IEEE 1588v2 PTP (hardware-based)
Supported power profiles: IEEE 1588 Default 2008, IEC 61850-9-3-2016, IEEE C37.238-2017
协议

IPv4/IPv6
TCP/IP
UDP
ICMP
ARP
RARP
TFTP
DNS
NTP Client
DHCP Server
DHCP Client
802.1X
QoS
HTTPS
HTTP
Telnet
SMTP
SNMPv1/v2c/v3
RMON
Syslog
MIB

P-BRIDGE MIB
Q-BRIDGE MIB
IEEE8021-SPANNING-TREE-MIB
IEEE8021-PAE-MIB
IEEE8023-LAG-MIB
LLDP-EXT-DOT1-MIB
LLDP-EXT-DOT3-MIB
SNMPv2-MIB
RMON MIB Groups 1、2、3、9

MAC 地址表大小

16 K
巨型帧大小

9.216 KB
最大 VLAN 数量

256
VLAN ID 范围

VID 1 至 4094
IGMP 分组

512
优先级队列

4
数据包缓冲区大小

1 MB

LED 指示灯

PWR1、PWR2、STATE、FAULT、MSTR/HEAD、CPLR/TAIL、SYNC

Console 端口

RS-232（TxD、RxD、GND），8-pin RJ45（115200、n、8、1）

USB 接头

USB Type A（预留）

报警功能通道

1，纯电阻性负载：1 A @ 24 VDC
数字输入通道

1
数字输入

+13 至 +30 V 表示状态 1
-30 至 +3 V 表示状态 0
最大输入电流：8 mA
按钮

复位按钮

DIP 开关

Turbo Ring、Master、耦合器、预留

连接

2 个可拆卸 4 触点接线端子
预装电源模块

-LV/-LV-T 型号：PWR-100–LV
-HV/-HV-T 型号：PWR-105-HV-I
-LVA/-LVA-T 型号：PWR-101-LV-BP-I
-LVB/-LVB-T 型号：PWR-103-LV-VB-I
注意

EDS-G4012 系列支持模块化电源。型号名称和电源参数由安装的电源模块决定。

例如：
EDS-G4012-4GC-T + PWR-100–LV = EDS-G4012-4GC-LV-T
EDS-G4012-4GC-T + PWR-105-HV-I = EDS-G4012-4GC-HV-T

如果安装其他电源模块，请参见相应型号的规范。例如，如果用 PWR-105–HV-I 更换 EDS-G4012-4GC-LV-T 的电源模块，请参见 EDS-G4012-4GC-HV-T 的规范。
输入电压

-LV/-LV-T 型号：12/24/48 VDC，冗余双电源输入
-HV/-HV-T 型号：110/220 VDC/VAC，单一电源输入
-LVA/-LVA-T 型号：48 VDC，冗余双电源输入
-LVB/-LVB-T 型号：12/24/48 VDC，冗余双电源输入
工作电压

-LV/-LV-T 型号：9.6 至 60 VDC
-HV/-HV-T 型号：88 至 300 VDC，85 至 264 VAC
-LVA/-LVA-T 型号：44 至 57 VDC（针对 PoE+ 输出，建议 > 52 VDC）
-LVB/-LVB-T 型号：12 至 57 VDC（针对 PoE+ 输出，建议 > 52 VDC）
输入电流

-LV/-LV-T 型号：12-48 VDC@1.50-0.40 A 或 24 VDC@0.70 A
-HV/-HV-T 型号：110-220 VAC@50-60 Hz@0.30-0.20 A 或 110-220 VDC@0.30-0.20 A
-LVA/-LVA-T 型号：48 VDC@5.42 A
-LVB/-LVB-T 型号：12/48 VDC@7.46/4.27 A 或 24 VDC@7.26 A
最大额定功耗

EDS-G4012-4GC-LV(-T) 型号：12.68 W
EDS-G4012-4GC-HV(-T) 型号：15.8 W

EDS-G4012-8P-4QGS-LVA(-T) 型号：
无 PoE：15.58 W
带 PoE：最大 240 W，针对 PD 总功耗 @ 48 VDC 输入

EDS-G4012-8P-4QGS-LVB(-T) 型号：
无 PoE：17.96 W
带 PoE：
最大 180 W，针对 PD 总功耗 @ 48 VDC 输入；
最大 150 W，针对 PD 总功耗 @ 24 VDC 输入；
最大 62 W，针对 PD 总功耗 @ 12 VDC 输入
单端口 PoE 功率预算

90 W
过载电流保护

支持
反接保护

支持

IP 等级

IP40
尺寸

55 x 140 x 122.5 mm（2.17 x 5.51 x 4.82 英寸）
重量

EDS-G4012-4GC(-T) 型号：881.5 g (1.94 lb)
EDS-G4012-8P-4QGS(-T) 型号：972 g (2.14 lb)
安装

导轨式安装
壁挂式安装（附可选套件）
外壳

金属

工作温度

标温型号：-10 至 60°C（14 至 140°F）
宽温型号：-40 to 75°C（-40 至 167°F）
存储温度（含包装）

-40 至 85°C（-40 至 185°F）
相对湿度

5 至 95%（非冷凝）

EMC

EN 55032/35
EN 61000-6-2/-6-4
EMI

CISPR 32, FCC Part 15B Class A
EMS

IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
IEC 61000-4-6 CS：10 V
IEC 61000-4-8 PFMF
工业网络安全

IEC 62443-4-2 SL2
安全

UL 61010-2-201
EN 62368-1 (LVD)
海事

-LV/-LV-T, PoE/PoE-T 型号：DNV、ABS、NK、LR
振动

IEC 60068-2-6
冲击

IEC 60068-2-27
自由落体

IEC 60068-2-32
轨道交通

EN 50121-4
交通控制

NEMA TS2
变电站

IEC 61850-3
IEEE 1613 Class 1

时间

EDS-G4012-4GC-HV/HV-T：456,870 小时
EDS-G4012-4GC-LV/LV-T：867,981 小时
EDS-G4012-8P-4QGS-LVA/LVA-T：799,780 小时
EDS-G4012-8P-4QGS-LVB/LVB-T：759,924 小时
标准

Telcordia Standard SR-332

保修期限

5 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	发布日期
Firmware for EDS-4000 and EDS-G4000 Series 65.4 MB	固件	BA9D34665F0A57EEEAED2DE1416BF86E9201A7A3A254A8E8E8F6B0E1FB0725C57D6E892E39467BC14CDA1F1C2B115EA1F8EE0BF5F10D7DD9240EB5FAA535AE74 SHA-512	v4.1	2024年6月26日 2024年6月26日发布说明
MIB file for EDS-4000 and EDS-G4000 Series 406.4 KB	软件包	1A54DE0AEEC67077862AA2B0D9309FCC485B4227F2B587FDB073B8CE8BE5921E2D55E217C4CE988D835017BE6AB3D91255AB7E1D439ED7870F6AB5C59218B96C SHA-512	v4.1	2024年6月26日 2024年6月26日发布说明
EDS file for EDS-4000 and EDS-G4000 Series 178.4 KB	软件包	38FF9024EE0BC6F7F93C92DD8342CA818EA7D786205CC7F868DCFA33FB344E2DCCC9E2F37FCC32E4F863E19A641886F45DC8E62365EE08D82F2416395E3F8F65 SHA-512	v1.0	2024年4月24日 2024年4月24日发布说明
AOI file for EDS-4000 and EDS-G4000 Series 57.2 KB	软件包	99F9DA9EEE2C3A1A55DFC1D05021F6D5B9A6F359CF5FE1E842B41284D2C2D8D20AC34717F9F63520A6033168BEE7C35BA8E436DB0736F6E0301225AAD8762B2D SHA-512	v1.0	2024年4月24日 2024年4月24日发布说明
GSD file for EDS-4000 and EDS-G4000 Series 212.8 KB	软件包	71221807AC0AA81231C6005CF57E6DA81F11FE72AE991232193CAA2A6B75ED4E600E70286DBC6774BE70CCFCF7C07DFCECC708480ADD1E0C7E1D83F023D912EF SHA-512	v1.0	2024年4月24日 2024年4月24日发布说明

支持文件

名称	类型	语言	版本	发布日期
QIG for EDS-G4012 Series 2.9 MB	QIG	英文	v1.3	2025年10月29日 2025年10月29日
EDS-G4012 系列产品资料表 2.7 MB	产品资料表	中文	v1.7	2025年6月25日 2025年6月25日
FOSS Statement for Various MDS, MDS4XGS, RKS, EDS Series Products 2.2 MB	声明书	英文	v1.0	2024年8月14日 2024年8月14日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 Command Line Interface User Manual 5.4 MB	手册	英文	v1.2	2024年6月26日 2024年6月26日
Moxa Managed Switch Next-generation OS (v4.x) Layer 2 User Manual 18.7 MB	手册	英文	v1.3	2024年6月26日 2024年6月26日
Declaration of Conformity (EU/UK) for EDS-4012-4GC/G4012-4GC Series 357.7 KB	声明书	英文	v1.0	2024年6月18日 2024年6月18日
Declaration of Conformity (EU/UK) for EDS-4008/4012/G4012 Series (with PoE) 394.1 KB	声明书	英文	v1.0	2024年6月17日 2024年6月17日
Manual for EDS-4000 and EDS-G4000 Series 11.7 MB	手册	英文	v1.1	2023年1月18日 2023年1月18日
Command Line Interface Manual for EDS-4000 and EDS-G4000 Series 2.5 MB	手册	英文	v1.0	2022年4月27日 2022年4月27日
2D CAD for EDS-G4012 Series (2D-EDS-G4012-4GC) 3.6 MB	2D CAD	英文		2022年3月7日 2022年3月7日
2D CAD for EDS-G4012 Series (2D-EDS-G4012-8P-4GS) 3.6 MB	2D CAD	英文		2022年3月7日 2022年3月7日

提升网络性能，助力 IP 监控系统“眼观六路”

应用指南

增强网络韧性，助力工业控制系统发挥所长

视频

Moxa 交换机破局而出系列一：优化用户体验

视频

Moxa 交换机破局而出系列二：提升网络性能

视频

Moxa 交换机破局而出系列三：增强网络安全

可用型号 (8)

显示图片

	比较 EDS-G4012-4GC-HV	比较 EDS-G4012-4GC-HV-T	比较 EDS-G4012-4GC-LV	比较 EDS-G4012-4GC-LV-T
10/100/1000BaseT(X) 端口, RJ45 接头	8	8	8	8
Combo 端口 (10/100/1000BaseT(X) 或 100/1000BaseSFP)	4	4	4	4
PoE 10/100/1000BaseT(X) 端口, RJ45 接头	–	–	–	–
1000/2500BaseSFP 端口	–	–	–	–
工作电压	88 至 300 VDC, 85 至 264 VAC	88 至 300 VDC, 85 至 264 VAC	9.6 至 60 VDC	9.6 至 60 VDC
预装电源模块	PWR-105-HV-I	PWR-105-HV-I	PWR-100-LV	PWR-100-LV
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价

	比较 EDS-G4012-8P-4QGS-LVA	比较 EDS-G4012-8P-4QGS-LVA-T	比较 EDS-G4012-8P-4QGS-LVB	比较 EDS-G4012-8P-4QGS-LVB-T
10/100/1000BaseT(X) 端口, RJ45 接头	–	–	–	–
Combo 端口 (10/100/1000BaseT(X) 或 100/1000BaseSFP)	–	–	-	–
PoE 10/100/1000BaseT(X) 端口, RJ45 接头	8	8	8	8
1000/2500BaseSFP 端口	4	4	4	4
工作电压	44 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	44 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	12 至 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)	12 或 57 VDC (针对 PoE+ 输出，建议 > 52 VDC)
预装电源模块	PWR-101-LV-BP-I	PWR-101-LV-BP-I	PWR-103-LV-VB-I	PWR-103-LV-VB-I
工作温度	-10 至 60°C	-40 至 75°C	-10 至 60°C	-40 至 75°C
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价
