MRX-Q4064 系列

48 个 2.5GbE 和 16 个 10GbE 端口的三层全 2.5 千兆模块化网管型工业以太网交换机

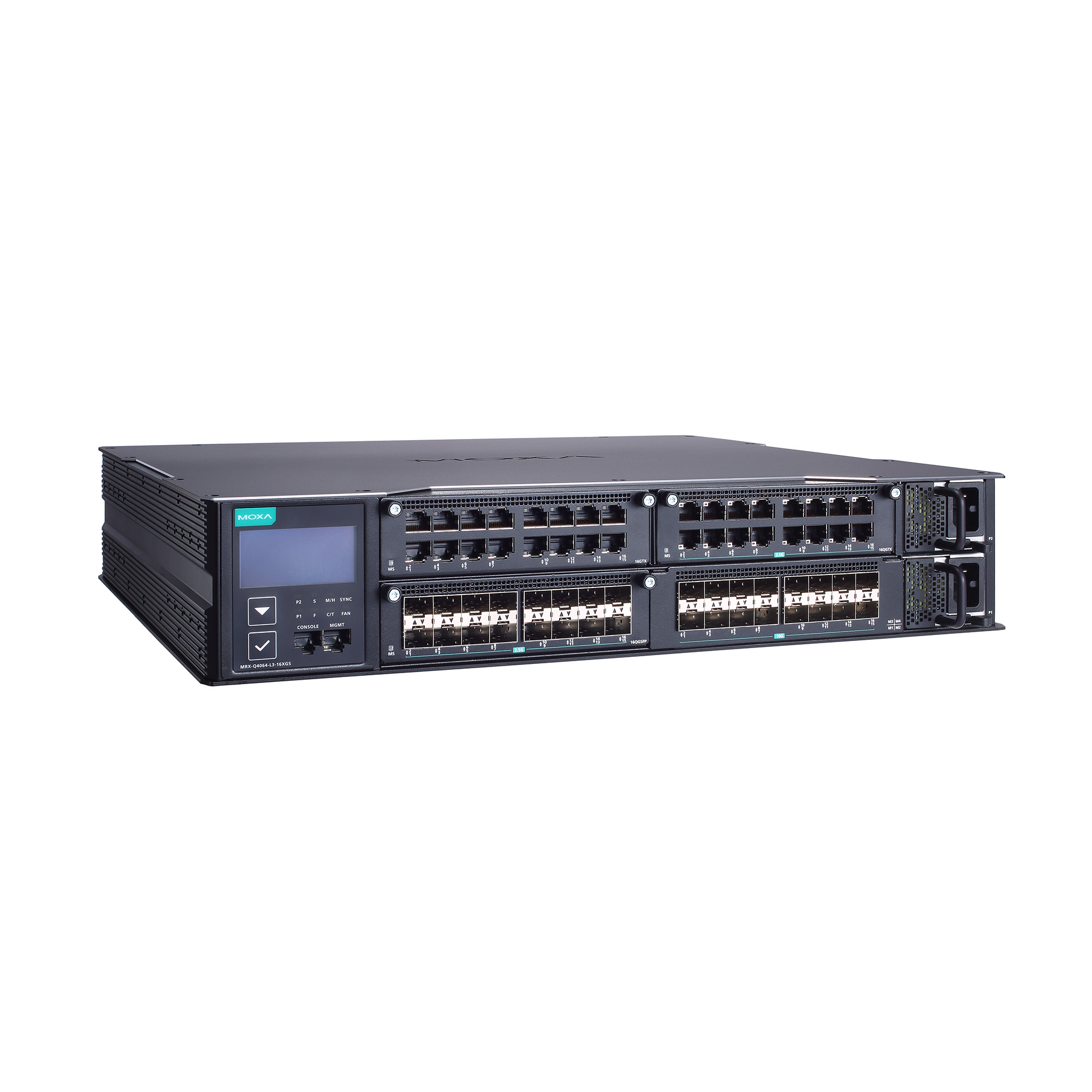

moxa-mrx-q4064-series-image-(1).jpg | Moxa

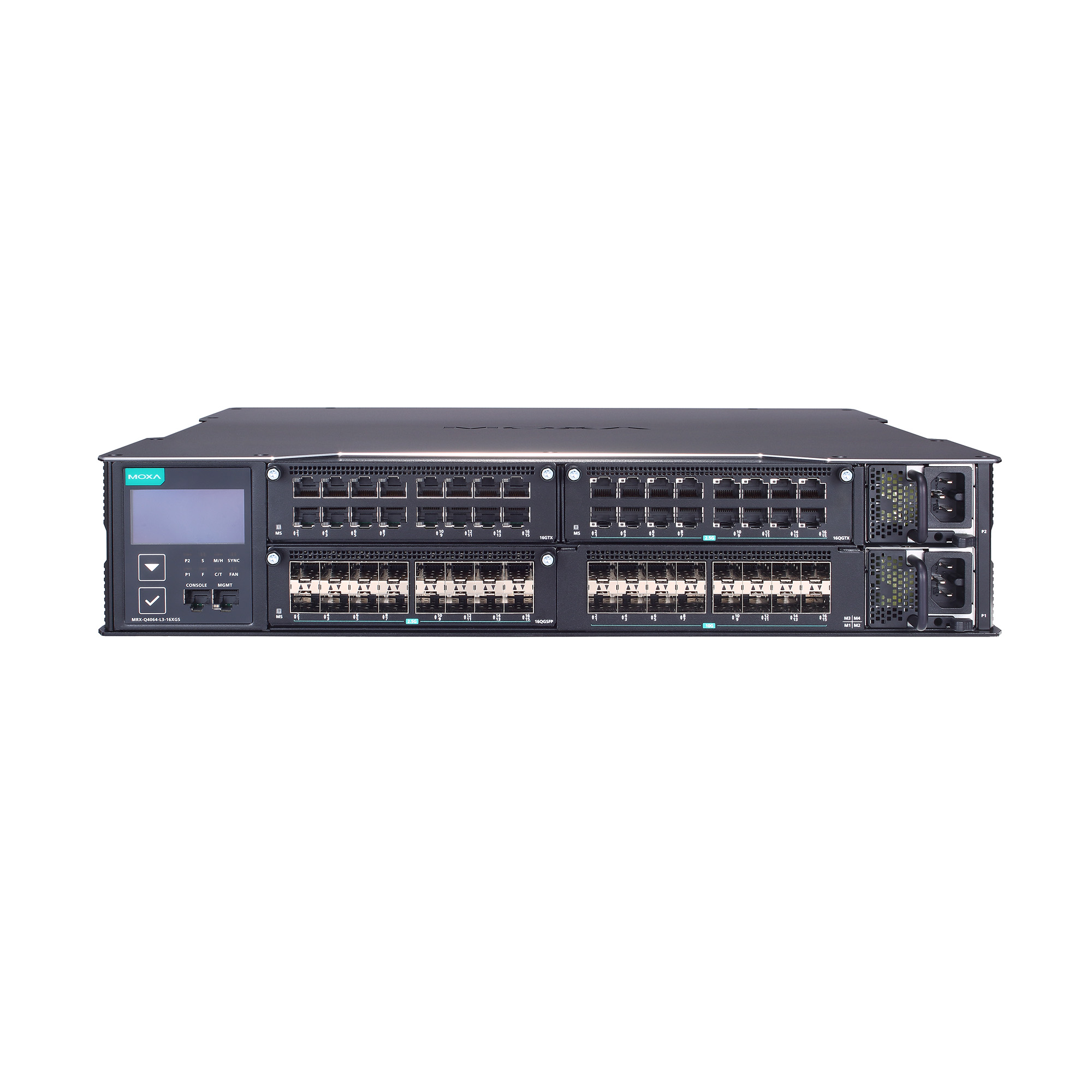

moxa-mrx-q4064-series-image-1-(1).jpg | Moxa

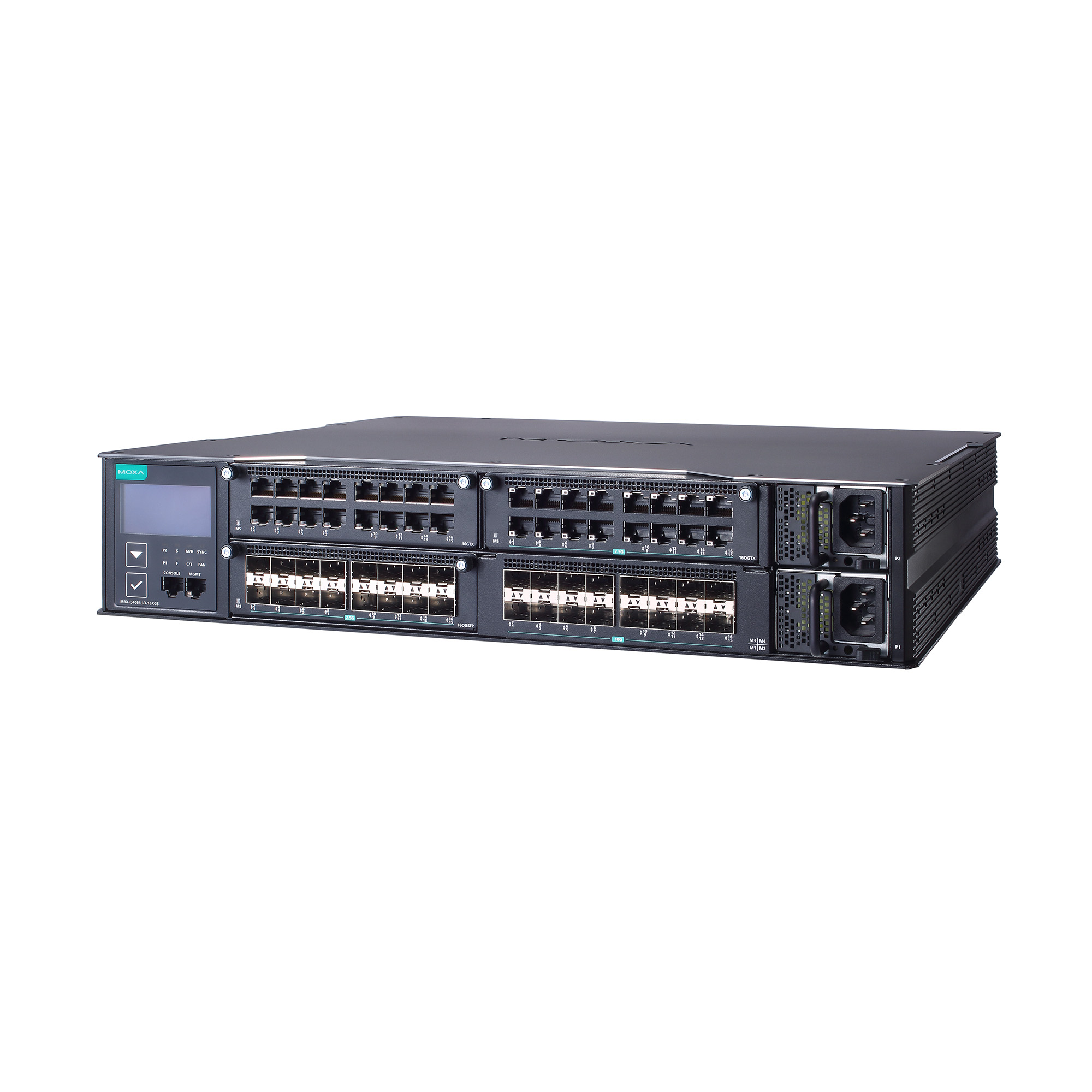

moxa-mrx-q4064-series-image-2-(1).jpg | Moxa

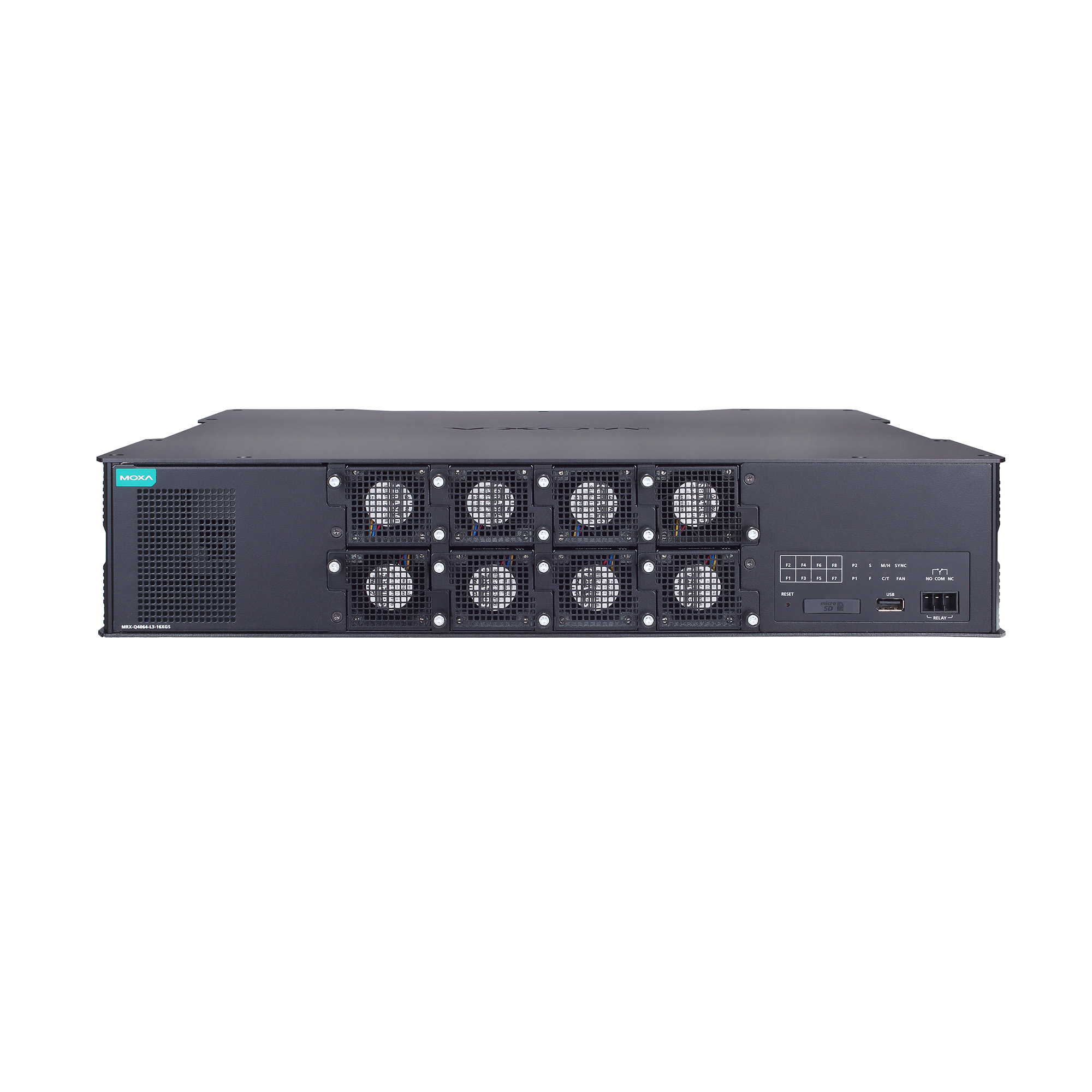

moxa-mrx-q4064-series-image-3-(1).jpg | Moxa

特点和优势

  • 16 个 10GbE 以太网端口
  • 多达 48 个 1GbE 或 2.5GbE 端口或 SFP 插槽
  • HAST（高可用静态链路聚合）技术，为骨干网络可靠性提供支持
  • 板载 LCM 显示屏，可一目了然地查看状态更新，方便现场维护和操作
  • 双电源模块和 6+2 风扇冗余设计，确保网络不间断运行
  • 实时系统温度监控，保护网络和设备安全

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

MRX-Q4064 系列专为满足工业视频、语音和数据应用的高性能、高可用性需求而设计。随着工业现场信息技术的不断融合，这类需求正日益增长。

MRX-Q4064 系列采用模块化设计，内置 16 个 10GbE 端口，可通过模块扩展至多达 48 个 2.5GbE 端口，是构建大规模工业网络应用的理想选择。10GbE 端口可大幅提升网络交换带宽，支持直连具备 10GbE 能力的服务器，并将数据采集与分析节点部署至更靠近应用现场的位置。此外，该系列支持多端口聚合功能，既可构建更高带宽的骨干网络，同时也为未来网络扩展预留了充足空间。

MRX-Q4064 系列不仅能满足更多现场设备的接入需求，还能有效减少数据传输延迟，在高性能网络上实现海量视频、语音和数据的快速传输。该系列产品配备冗余多风扇散热系统和冗余隔离电源。 同时支持工业级高效 Turbo Ring 技术，以及 ERPS (ITU-T G.8032) 和 RSTP/STP 等其他网络冗余协议，可在 IT/OT 融合应用场景中显著增强骨干网络的可靠性与可用性。



特点和优势

  • 灵活的带宽/端口组合，可实现高效的带宽管理和极高的可靠性

  • 命令行界面 (CLI)，便于快速管理

  • 带外管理 (OOBM) 端口，确保在带内服务不可用时网络管理的可用性

  • 系统温度控制和功耗管理，保障设备不间断稳定运行

  • 支持端口镜像 (N:M) 技术，满足安全监控与审计需求

  • 针对大型视频监控系统中的大突发数据传输进行优化，有效防止丢帧

  • IEEE1588v2 PTP（精确时间协议），用于网络时间同步

  • 支持 MXconfig 和 MXview One，实现工业网络管理和可视化



  • 1000/2500/10000BaseSFP 端口

    16

  • 带外管理 (OOBM)

    1 x 8-pin RJ45 1GbE 以太网端口 (MGMT)

  • 模块

    交换机上有 3 个模块插槽。用户可选择不同类型的模块插入到交换机中。可选择的模块包括 16 端口模块，具有 1000BaseT(X)、1000/2500BaseT(X)、1000BaseSFP 或 1000/2500BaseSFP 接口。

    有关支持的接口模块的完整列表，请参见“附件”部分的“扩展模块”。

  • 标准

    IEEE 802.1D-2004，用于生成树协议 (STP)
    IEEE 802.1p，用于服务等级
    IEEE 802.1Q，用于 VLAN 标记
    IEEE 802.1s，用于多生成树协议 (MSTP)
    IEEE 802.1w，用于快速生成树协议 (RSTP)
    IEEE 802.1X，用于授权认证
    IEEE 802.3ab，用于 1000BaseT(X)
    IEEE 802.3ad，用于 LACP 端口聚合
    IEEE 802.3x，用于流量控制
    IEEE 802.3z，用于 1000BaseSX/LX/LHX/ZX
    IEEE 802.3bz，用于 2.5GBaseX
    IEEE 802.3ae，用于万兆以太网
    IEEE 802.3az，用于能效以太网
    ITU-T G.8032 以太网环保护交换

  • 管理

    IPv4
    流量控制
    背压流量控制
    DHCP Client
    ARP
    RARP
    LLDP
    Linkup Delay（链路恢复延迟）
    SMTP
    SNMP Trap
    SNMP Inform
    SNMPv1/v2c/v3
    RMON
    TFTP
    SFTP
    HTTP
    HTTPS
    Telnet
    Syslog
    Private MIB（私有 MIB）
    端口镜像（SPAN、RSPAN）

  • 过滤

    GMRP
    GVRP
    GARP
    802.1Q
    IGMP Snooping v1/v2/v3
    IGMP Querier

  • 冗余协议

    STP
    RSTP
    Turbo Ring v2
    环网耦合
    多双归属
    链路聚合
    网络环路保护
    MSTP

  • 路由冗余

    VRRP

  • 安全

    广播风暴保护
    速率限制
    访问控制列表
    静态端口锁定
    Sticky MAC
    HTTPS/SSL
    SSH
    RADIUS
    TACACS+
    登录和密码策略

  • 对时服务

    SNTP
    基于硬件的 IEEE 1588v2 PTP
    NTP Server/Client
    NTP 授权认证

  • 协议

    TCP/IP
    UDP
    ICMP
    ARP
    RARP
    TFTP
    DNS
    NTP Client
    DHCP Client
    802.1X
    QoS
    HTTPS
    HTTP
    Telnet
    SMTP
    SNMPv1/v2c/v3
    IPv4
    RMON
    Syslog

  • 路由

    OSPF
    静态路由

  • MIB

    P-BRIDGE MIB
    Q-BRIDGE-MIB
    IEEE8021-SPANNING-TREE-MIB
    IEEE8021-PAE-MIB
    IEEE8023-LAG-MIB
    LLDP-EXT-DOT1-MIB
    LLDP-EXT-DOT3-MIB
    SNMPv2-MIB
    RMON MIB Groups 1、2、3、9

  • MAC 地址表大小

    32 K

  • 最大 VLAN 数量

    512

  • IGMP 分组

    1500

  • 巨型帧大小

    9.6 KB

  • 数据包缓冲区大小

    6 MB

  • 优先级队列

    8

  • VLAN ID 范围

    VID 1 至 4094

  • 存储端口

    USB Type A

  • 存储端口

    microSD 卡

  • Console 端口

    RS-232 (RJ45)

  • 报警功能通道

    1，继电器输出：2 A @ 30 VDC

  • 输入电压

    100-240 VAC，50-60 Hz 或 230-240 VDC（每个电源）

  • 工作电压

    90-264 VAC，47-63 Hz 或 180-300 VDC（每个电源）

  • 过载电流保护

    支持

  • 反接保护

    支持

  • 输入电流

    最大 2.703 A @ 110 VAC
    最大1.339 A @ 220 VAC
    最大1.615 A @ 180 VDC
    最大 0.948 A @ 300 VDC

  • 功耗（最大）

    最大 297 W @ 110 VAC
    最大287.3 W @ 220 VAC
    最大290.3 W @ 180 VDC
    最大284.3 W @ 300 VDC

    注：以上为设备安装最大数量模块时的最大功耗额定值。

  • 电源模块

    2 x 插槽（预装 2 x PWR-300-HVA-IF 电源模块）

  • IP 等级

    IP30

  • 尺寸

    440 x 88 x 420 mm（17.32 x 3.46 x 16.54 英寸）

  • 重量

    12 kg (26 lb)

  • 风扇模块

    8 x 槽（预装 8 x XM-4000-FAN-R）

  • 安装

    机架式安装

  • 交互界面

    板载 LCM 显示屏
    配置按钮

  • 工作温度

    -10 至 60°C（-14 至 140°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    UL 62368-1
    UL 61010-2-201
    IEC 62368-1

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：35 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11 压降和中断

  • 轨道交通

    EN 50121-4

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 包装掉落试验

    ISTA 1A

  • 包装振动试验

    ISTA 1A

  • 时间

    1,337,959 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MRX-Q4064 Series
429.4 KB 		软件包
SHA-512
v2.0
2026年5月11日 2026年5月11日 发布说明
Firmware for MRX-Q4064 Series
104.3 MB 		固件
SHA-512
v2.0
2026年5月11日 2026年5月11日 发布说明
Software Package for MXview One Series (Linux version)
552.6 MB 		软件包
SHA-512
v1.7.2
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2026年5月8日 2026年5月8日 发布说明
Software Package for MRX-Q4064 Series (MIB file)
403.0 KB 		软件包
SHA-512
v1.0
2024年5月7日 2024年5月7日 发布说明
Firmware for MRX-Q4064 Series
83.7 MB 		固件
SHA-512
v1.0
2024年5月7日 2024年5月7日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
MRX-Q4064 系列产品资料表
1.9 MB 		产品资料表 中文 v1.4 2026年9月10日 2026年9月10日
MRX-G4064/Q4064 Series Quick Installation Guide
3.7 MB 		QIG 英文 v1.1 2026年8月17日 2026年8月17日
Declaration of Conformity for MRX-G4064/Q4064 with XM-4000 Module Series
317.1 KB 		声明书 英文 v1.1 2026年7月28日 2026年7月28日
Moxa Managed Switch MRX (v2.x) User Manual
18.7 MB 		手册 英文 v1.0 2026年5月18日 2026年5月18日
Moxa Managed Switch MRX (v2.x) Command Line Interface User Manual
6.9 MB 		手册 英文 v1.0 2026年5月11日 2026年5月11日
FOSS Statement for Various MRX Series Products
4.1 MB 		声明书 英文 v1.0 2024年11月1日 2024年11月1日
Moxa Managed Switch MRX (v1.x) Layer 2 Command Line Interface
3.7 MB 		手册 英文 v1.1 2024年8月14日 2024年8月14日
Moxa Managed Switch MRX (v1.x) Layer 3 CLI Manual
1.8 MB 		手册 英文 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 2 User Manual
12.4 MB 		手册 英文 v1.0 2024年5月6日 2024年5月6日
Moxa Managed Switch MRX (v1.x) Layer 3 User Manual
2.2 MB 		手册 英文 v1.0 2024年5月6日 2024年5月6日

可用型号 (1)

显示图片
CompareButton
moxa-mrx-q4064-l3-16xgs-image.jpg | MoxaMRX-Q4064-L3-16XGS
最大端口数量64
10GbE SFP+ 插槽16
1000/2500Base SFP 插槽最多 48
1000/2500BaseT(X) 端口 (RJ-45)最多 48
L3 功能✓
工作温度-10 ~ 60°C
