IMC-P101 系列

IEEE 802.3af PoE 以太网转光纤转换器

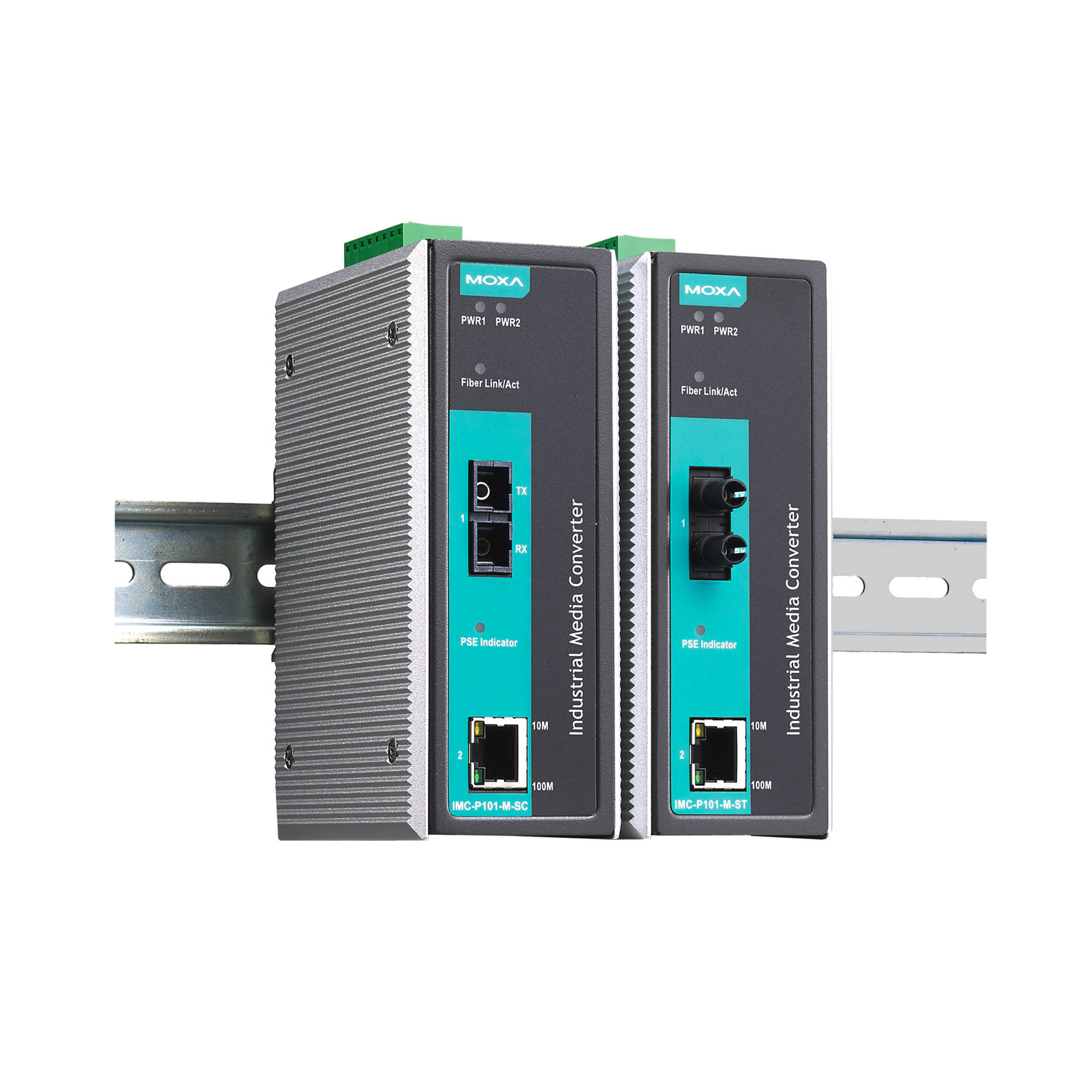

moxa-imc-p101-series-image-1-(1).jpg | Moxa

特点和优势

  • 支持 10/100BaseT(X) 速率自适应和自动 MDI/MDI-X 连接
  • 符合 IEEE 802.3af 标准的 PoE PSE 设备
  • 电源故障时,可通过继电器输出警告
  • 支持存储转发模式和直接转发模式
  • 支持 -40 至 75°C 工作温度(-T 型号)
  • 冗余双直流电源输入

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

IMC-P101 以太网转光纤转换器提供 10/100BaseT(X) 转 100BaseFX(通过 SC 或 ST 接头)转换。这款转换器被分类为供电设备 (PSE)。当以这种方式使用时,可为 IEEE 802.3af 标准的受电设备提供高达 15.4 W 的电源功率,无需额外接线。IMC-P101 转换器支持 IEEE 802.3/802.3u/802.3x、10/100M、全/半双工和 MDI/MDI-X 自适应,为工业以太网通信提供完整的解决方案。



  • 100BaseFX 端口(多模 SC 接头)

    IMC-P101-M-SC 系列: 1

  • 100BaseFX 端口(多模 ST 接头)

    IMC-P101-M-ST 系列:1

  • 100BaseFX 端口(单模 SC 接头)

    IMC-P101-S-SC 系列:1

  • 100BaseFX 端口(单模 ST 接头)

    IMC-P101-S-ST 系列:1

  • 光纤



  • 光纤





  • 电磁隔离保护

    1.5 kV(内置)

  • PoE 端口(10/100BaseT(X),RJ45 接头)

    1

  • 输入电流

    130 mA @ 48 VDC

  • 输入电压

    46 至 57 VDC

  • 过载电流保护

    支持

  • 电源功耗

    130 mA @ 48 VDC

  • 外壳

    金属

  • 尺寸

    144.5 x 122.3 x 51.65 mm(5.69 x 4.81 x 2.03 英寸)

  • 重量

    710 g (1.56 lb)

  • 安装

    导轨式安装

  • 工作温度

    标准型号:0 至 60°C(32 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:8 kV;空气:15 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 环境测试

    IEC 60068-2-2
    IEC 60068-2-3

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 时间

    435,210 小时

  • 标准

    Telcordia (Bellcore),GB

支持文件

名称 类型 语言 版本 发布日期
QIG for IMC-P101 Series
2.3 MB
QIG 英文 v4.2 2022年4月11日 2022年4月11日
IMC-P101 系列产品资料表
1.8 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
2D CAD for IMC-P101-SC
159.8 KB
2D CAD 英文 2014年5月14日 2014年5月14日
2D CAD for IMC-P101-ST
269.9 KB
2D CAD 英文 2014年5月14日 2014年5月14日

可用型号 (8)

显示图片

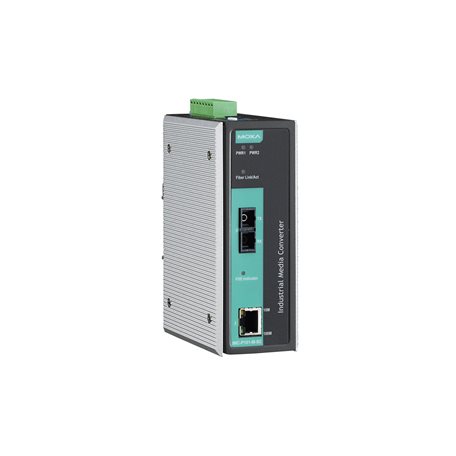

moxa-imc-p101-m-sc-image.jpg | MoxaIMC-P101-M-SCmoxa-imc-p101-m-sc-t-image.jpg | MoxaIMC-P101-M-SC-Tmoxa-imc-p101-m-st-image.jpg | MoxaIMC-P101-M-STmoxa-imc-p101-m-st-t-image.jpg | MoxaIMC-P101-M-ST-T
工作温度0 to 60°C-40 to 75°C0 to 60°C-40 to 75°C
光纤模块类型Multi-mode SCMulti-mode SCMulti-mode STMulti-mode ST
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-imc-p101-s-sc-image.jpg | MoxaIMC-P101-S-SCmoxa-imc-p101-s-sc-t-image.jpg | MoxaIMC-P101-S-SC-Tmoxa-imc-p101-s-st-image.jpg | MoxaIMC-P101-S-STmoxa-imc-p101-s-st-t-image.jpg | MoxaIMC-P101-S-ST-T
工作温度0 to 60°C-40 to 75°C0 to 60°C-40 to 75°C
光纤模块类型Single-mode SCSingle-mode SCSingle-mode STSingle-mode ST
