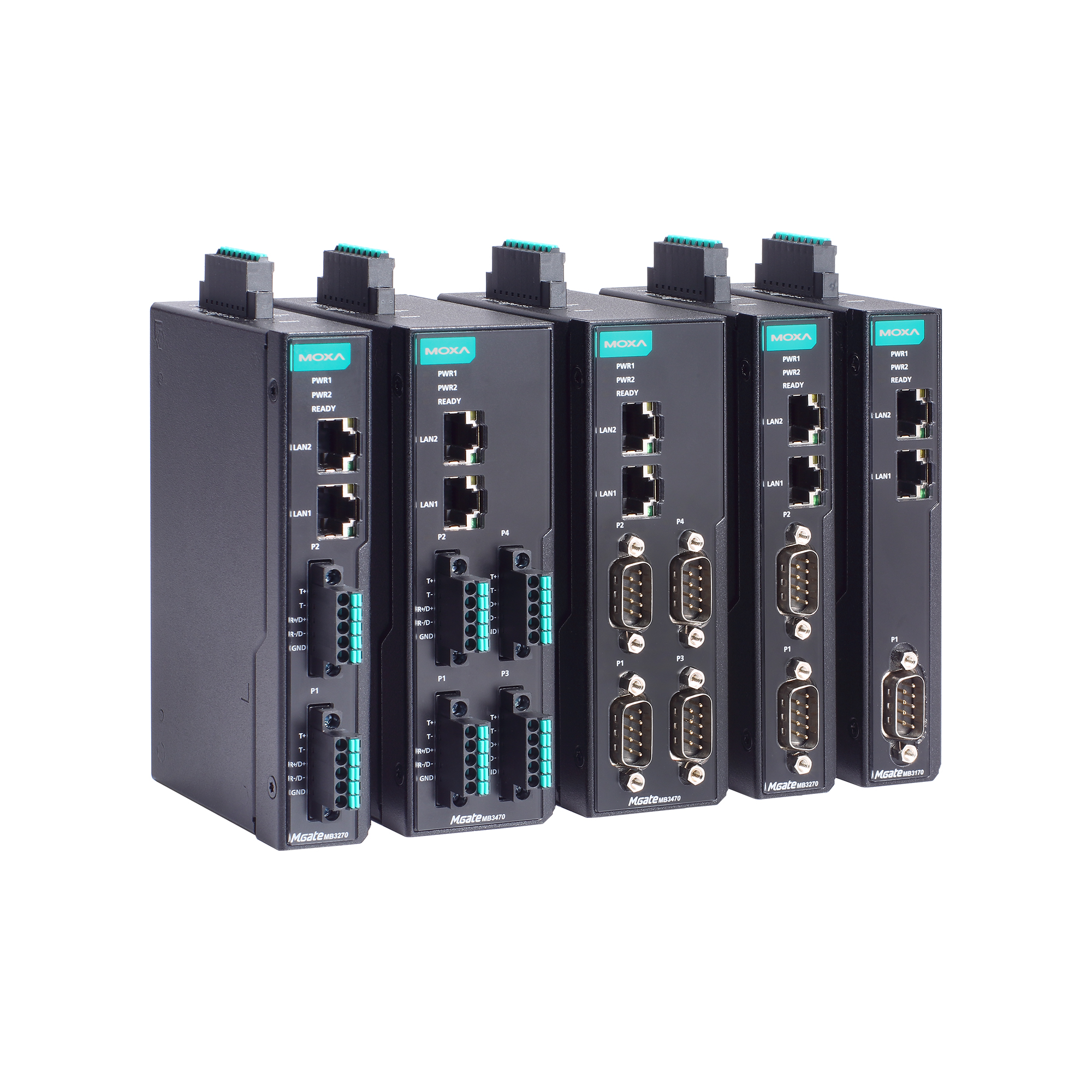

MGate MB3170-G2/MB3270-G2/MB3470-G2 系列

1、2、4 端口高级 Modbus 网关

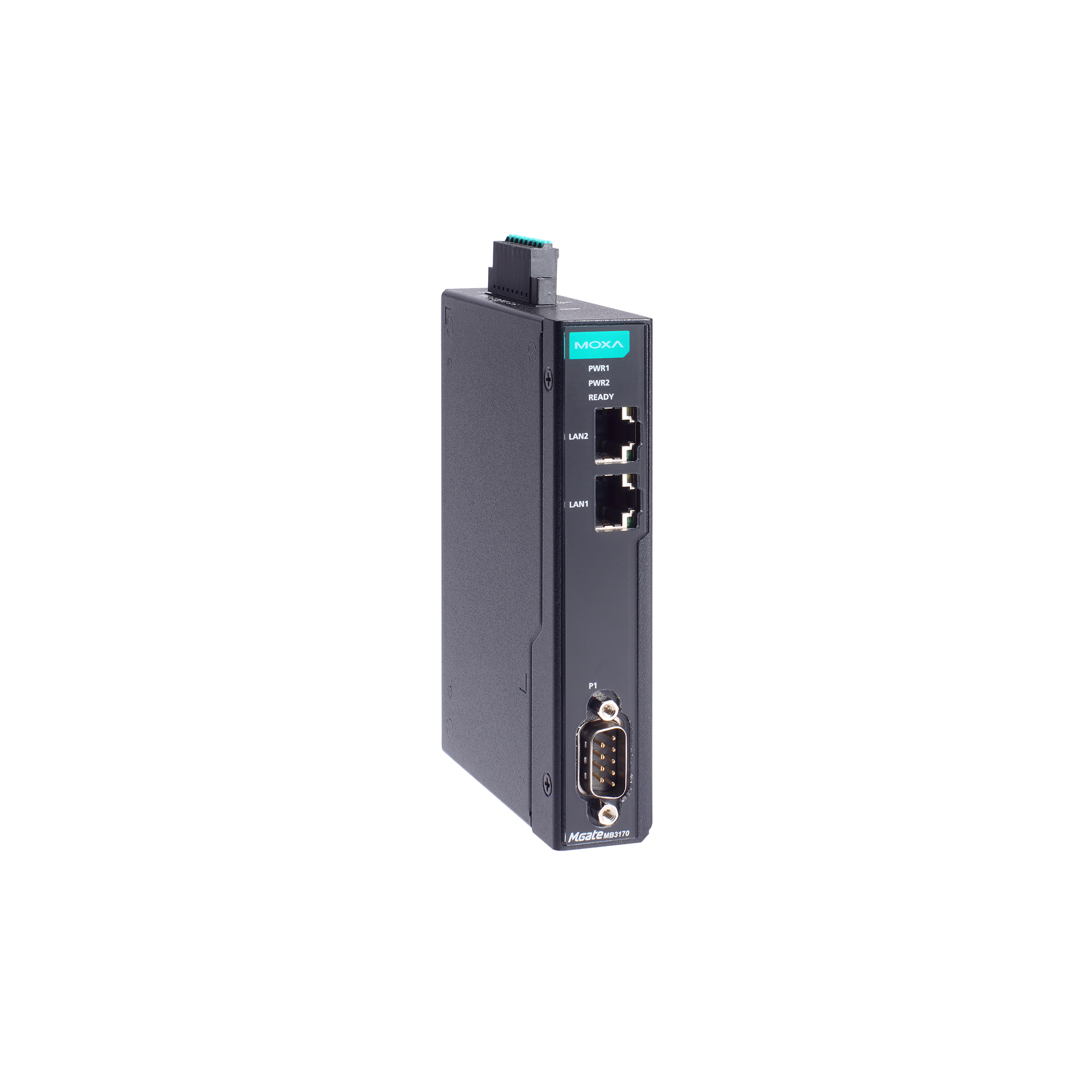

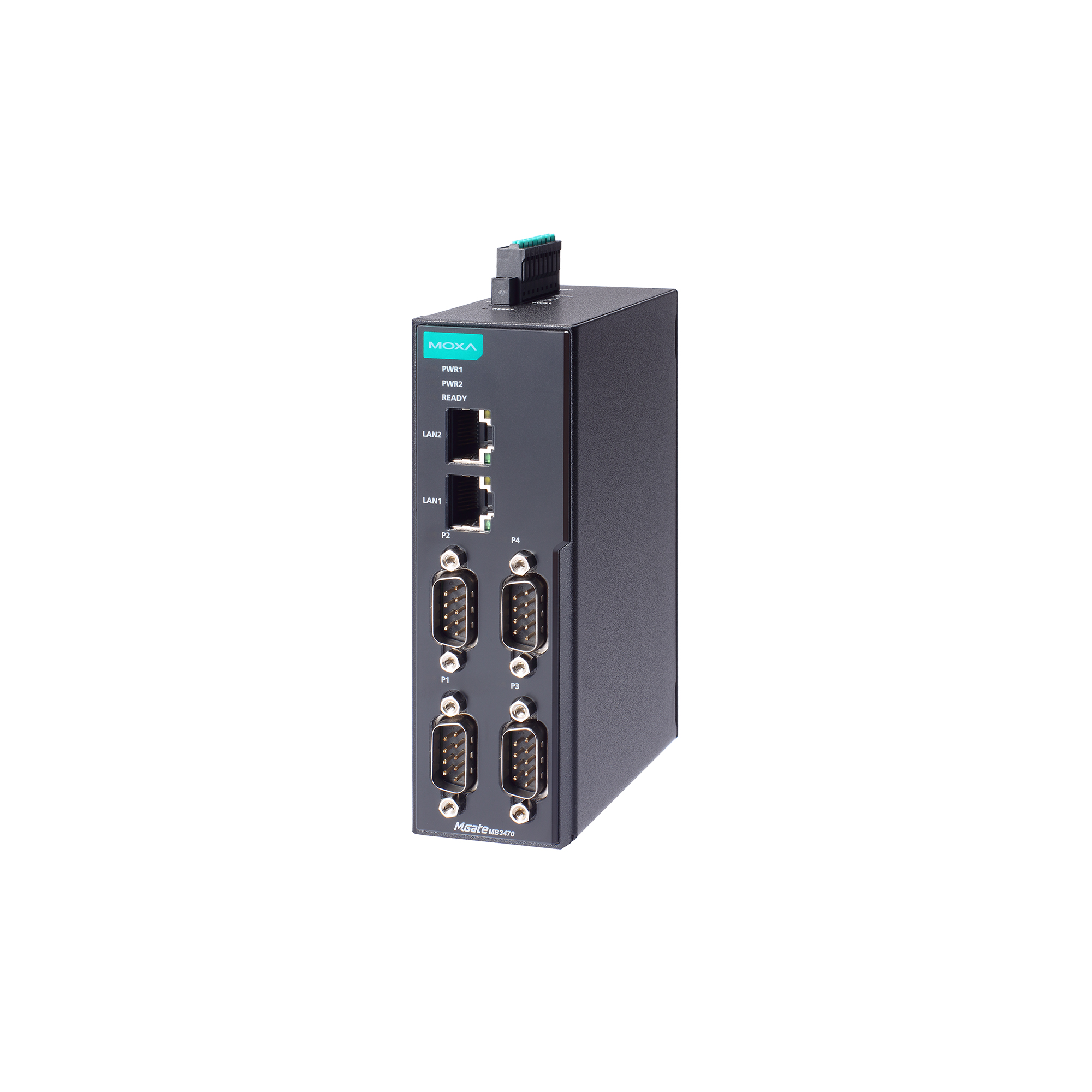

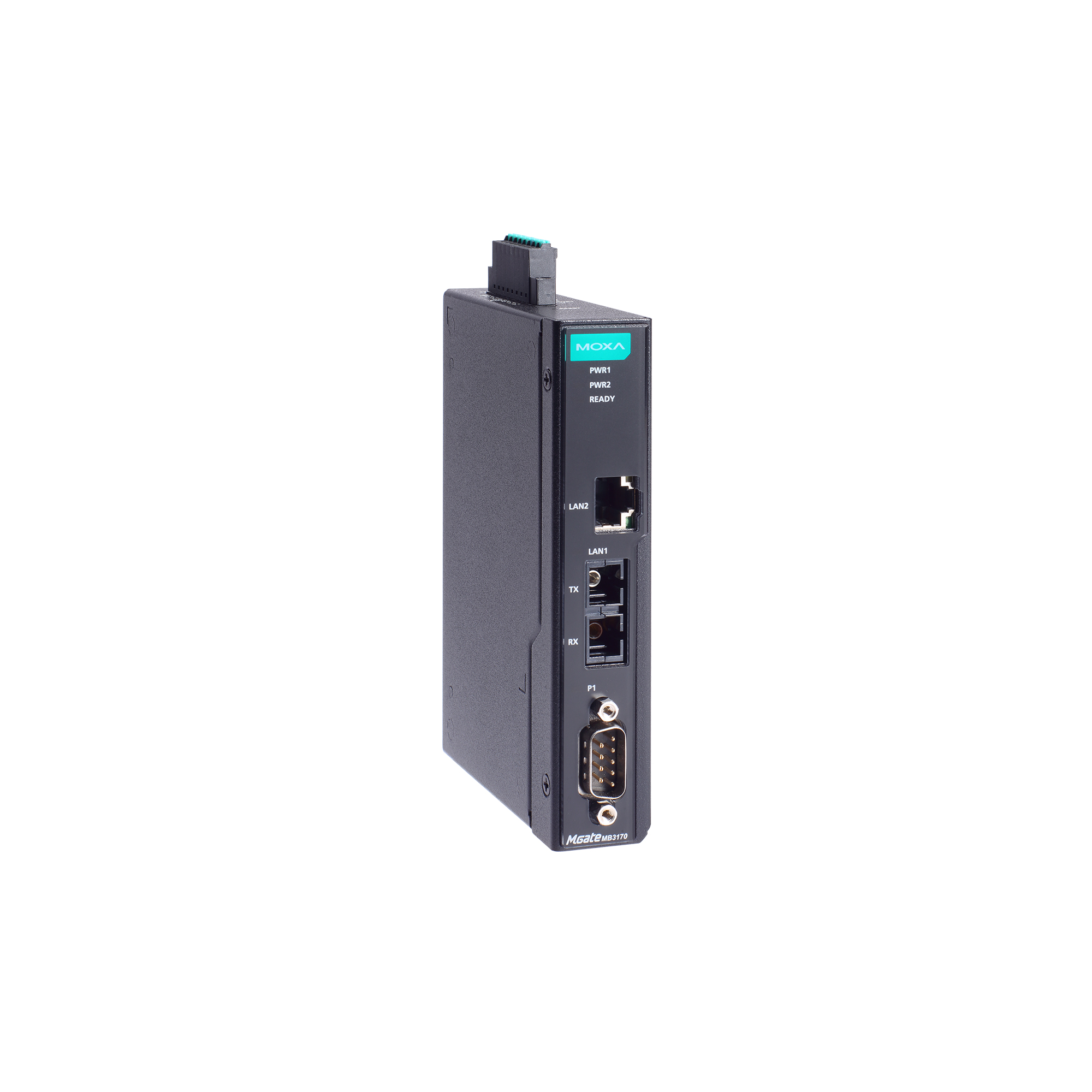

moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-(1).jpg | Moxa
moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-1-(1).jpg | Moxa
moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-2-(1).jpg | Moxa
moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-3-(1).jpg | Moxa
moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-4-(1).jpg | Moxa
moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-5-(1).jpg | Moxa
moxa-mgate-mb3170-g2-mb3270-g2-mb3470-g2-series-image-6-(1).jpg | Moxa

特点和优势

  • 支持高性能、低延迟的代理模式,可主动轮询 Modbus 设备并缓存数据
  • 支持专有的 Modbus 协议,以及适用于各类设备的 Modbus 扩展协议
  • 支持自动设备路由,简化配置
  • 支持通过 TCP 端口或 IP 地址进行路由,以适配不同的系统架构
  • 最多可连接 32 个 Modbus TCP 客户端(MGate 将为每个已连接的 Modbus 客户端排队处理 32 个 Modbus 请求)
  • 支持 Modbus 串口客户端至 Modbus 串口服务器的通信
  • 以太网级联或双子网模式,实现灵活的网络系统设计
  • 10/100BaseTX (RJ45) 或 100BaseFX(单模或多模,带 SC/ST 接头或 SFP 选项)
  • Modbus 通信测试工具,无需依赖外部软件
  • 直观的 Modbus 诊断与流量监控,可轻松进行故障排除
  • 带 2 kV 光电隔离保护的串口(适用于“-I”型号)
  • 支持 -40 至 75°C 工作温度(-T 型号)
  • 支持冗余双直流电源输入和 1 个继电器输出

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-iecex-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate MB3170-G2、MB3270-G2 和 MB3470-G2 是新一代 Modbus 网关,可实现 Modbus TCP、RTU、ASCII,甚至专有或扩展 Modbus 串口协议之间的转换。这些 MGate 网关可实现协议透传转换、主动轮询已连接设备并在内存中缓存数据。这使得 SCADA 系统可直接从网关获取 Modbus 数据,无需等待所有 Modbus 设备响应,从而显著提升通信性能。

Moxa 采用 IEC 62443-4-1 安全开发生命周期流程开发了 MGate 系列产品,可确保这些网关在工业网络中实现安全的连接与管理。

此外,多样化的安装选项可满足不同的安装与布线需求,坚固的设计可适应恶劣环境,易于使用的配置与故障排除工具可实现快速维护,这些都提升了用户体验。



高性能 Modbus 转换

MGate MB3170-G2/MB3270-G2/MB3470-G2 网关可工作在透传模式(直接协议转换)或代理模式(轮询与缓存)下。透传模式按请求逐个转换协议。但对于规模较大的 Modbus 系统,或需要更低延迟时,代理模式通过直接访问网关缓存,可显著提升 SCADA 通信效率。



灵活 Modbus 转换适用于各类系统

MGate 支持双子网网络配置,可无缝集成 Modbus TCP 与 Modbus RTU/ASCII,且不会对现有系统造成干扰。MGate 配备多种串口型号,可同时实现 Modbus 串口与 Modbus TCP 的转换,以及串口到串口和 TCP 到 TCP 的转换。即便使用传统串口软件或基于 COM 端口的软件,MGate 的 RealCOM 模式也能通过以太网 TCP 实现通信,且无需对软件进行任何调整。除标准 Modbus RTU 和 ASCII 外,MGate 还能转换专有的和扩展的 Modbus 串口协议,无需定制开发或额外设备,可确保近乎通用的 Modbus 系统兼容性。MGate-G2 能够同时将专有串口和 Modbus 串口转换为 Modbus TCP。



直观配置与极简维护

维护期间的停机可能会造成高昂成本。系统报警往往需要联系供应商,而信息收集与咨询会延长故障排除时间。MGate-G2 网关通过提供全面的故障排除信息,能简化这一流程,助力快速定位问题。一键诊断功能可收集技术支持所需的所有必要数据,助力用户高效解决问题,大幅缩短停机时间。



  • 10/100BaseT(X) 端口(RJ45 接头)

    2(通过软件配置的以太网级联或双子网)
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 光纤

  • 工业协议

    Modbus TCP Client
    Modbus TCP Server

  • 配置选项

    Web Console (HTTP/HTTPS)
    设备搜寻工具 (DSU)
    MCC 工具
    Windows 驱动程序管理器实用工具
    MXview One 软件
    MXconfig 软件

  • 管理

    ARP
    DHCP Client
    DNS
    HTTPS
    ICMP
    IPv4/IPv6
    SMTP
    SMTPS
    SNMPv1/v2c/v3
    SNTP
    TCP/IP
    UDP

  • MIB

    MIB-II
    RFC1213、RFC1317

  • 对时服务

    SNTP Client

  • 认证

    本地数据库

  • 加密

    AES-128
    AES-256
    ECC-256
    ECC-384
    ECC-521
    HMAC
    RSA-1024
    RSA-2048
    RSA-3072
    RSA-4096
    SHA-256
    SHA-384

  • 安全协议

    SNMPv3
    HTTPS (TLS 1.2)

  • 端口数量

    MGate MB3170-G2 型号:1
    MGate MB3270-G2 型号:2
    MGate MB3470-G2 型号:4

  • 接头

    MGate MB3170-G2/MB3270-G2/MB3470-G2 型号:1/2/4 x DB9 公头
    MGate MB3270-TB-G2/MB3470-TB-G2 型号:2/4 x 5-pin 弹簧式接线端子

  • 串口标准

    RS-232/422/485(软件可选)

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    7、8

  • 校验位




    空间
    标志

  • 停止位

    1,2

  • 流量控制

    DTR/DSR
    RTS Toggle(仅限 RS-232)
    RTS/CTS、XON/XOFF

  • RS-485 上拉电阻/下拉电阻

    1 kΩ,150 kΩ
    (软件可选)

  • RS-485 终端电阻

    120 Ω
    (软件可选)

  • 隔离保护

    I 型号:2 kV

  • RS-485 数据流向控制

    ADDC(数据流向自动控制)

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

    TxD、RxD、GND(适用于 -TB 型号)

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    Modbus RTU/ASCII Client
    Modbus RTU/ASCII Server
    (支持代理人模式)
    专有的 Modbus 串口 Client

  • 最大 Client 连接数量

    32

  • 最大 Server 连接数量

    32

  • 模式

    Client (Master)
    Server (Slave)
    专有串口 (client)

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    128/串口

  • 标签数

    MGate MB3170–G2 型号:150
    MGate MB3270–G2 型号:300
    MGate MB3470–G2 型号: 600

  • 总标签大小

    MGate MB3170–G2 型号:2048 字节
    MGate MB3270–G2 型号:3072 字节
    MGate MB3470–G2 型号:4096 字节

  • 模式

    Client (Master)
    Server (Slave)

  • 最大 Client 连接数量

    32

  • 最大 Server 连接数量

    32

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    128

  • 标签数

    MGate MB3170–G2 型号:150
    MGate MB3270–G2 型号:300
    MGate MB3470–G2 型号:600

  • 总标签大小

    MGate MB3170–G2 型号:2048 字节
    MGate MB3270–G2 型号:3072 字节
    MGate MB3470–G2 型号:4096 字节

  • 输入电压

    12 至 48 VDC

  • 输入电流

    MGate MB3170-G2/MB3270-G2 型号:452 mA @ 12 VDC
    MGate MB3470-G2 型号:583 mA @ 12 VDC

  • 电源接头

    8-pin 接线端子

  • 触点额定电流

    纯电阻性负载:1 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸(有挂耳)

    MGate MB170-G2/MB3270-G2 型号:
    25 x 89 x 132 mm(0.98 x 3.50 x 5.19 英寸)
    MGate MB3470-G2 型号:
    42 x 89 x 132 mm(1.65 x 3.50 x 5.19 英寸)

  • 尺寸(不带导轨式安装套件)

    MGate MB170-G2/MB3270-G2 型号:
    25 x 89 x 129 mm(0.98 x 3.50 x 5.08 英寸)
    MGate MB3470-G2 型号:
    42 x 89 x 129 mm(1.65 x 3.50 x 5.08 英寸)

  • 重量

    MGate MB3170-G2 型号:338 g (0.75 lb)
    MGate MB3270-G2 型号:393 g (0.87 lb)
    MGate MB3470-G2 型号:444 g (0.98 lb)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 2 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:4 kV;信号:4 kV
    IEC 61000-4-5 Surge:电源:2 kV,信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 海事

    DNV
    注意:认证流程正在进行中;预计于 2026 年 6 月底前完成

  • 安全

    EN 62368-1
    UL 62368-1

  • 振动

    IEC 60068-2-6

  • 包装掉落试验

    ISTA 1A

  • 时间

    MGate MB3170-G2 型号:3,238,923 小时
    MGate MB3170I-G2 型号:3,156,544 小时
    MGate MB3170-S/M-SC-G2/M-ST-G2 型号:2,889,487 小时
    MGate MB3170-SFP-G2 型号:3,109,327 小时
    MGate MB3270-TB-G2 型号:2,943,248 小时
    MGate MB3270-G2 型号:2,931,934 小时
    MGate MB3270I-TB-G2 型号:2,809,979 小时
    MGate MB3270I-G2 型号:2,799,662 小时
    MGate MB3470-TB-G2 型号:2,377,791 小时
    MGate MB3470-G2 型号:2,363,042 小时
    MGate MB3470I-TB-G2 型号:2,208,607 小时
    MGate MB3470I-G2 型号:2,195,874 小时

  • 标准

    Telcordia Standard SR-332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Windows Driver Manager (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
9.8 MB
驱动程序
SHA-512
v3.7
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2025年11月12日 2025年11月12日 发布说明
Moxa Windows Driver Manager (Windows 11 and Server 2022 and later, WHQL certified)
9.7 MB
驱动程序
SHA-512
v4.4
  • Windows 11
  • Windows Server 2022
  • Windows Server 2025
2025年10月27日 2025年10月27日 发布说明
MXconfig Plugin
1.8 MB
软件包
SHA-512
v1.8
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
2025年10月2日 2025年10月2日 发布说明
Firmware for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series
4.0 MB
固件
SHA-512
v1.0
2025年9月30日 2025年9月30日 发布说明
Moxa CLI Configuration Tool for Linux
11.6 MB
管理工具
SHA-512
v1.5
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x
  • Linux Kernel 6.x
2025年8月5日 2025年8月5日 发布说明
Moxa CLI Configuration Tool for Windows
2.0 MB
管理工具
SHA-512
v1.5
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2025年7月30日 2025年7月30日 发布说明

支持文件

名称 类型 语言 版本 发布日期
Manual for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series
17.3 MB
手册 英文 v1.1 2025年11月11日 2025年11月11日
MGate MB3170-G2/MB3270-G2/MB3470-G2 系列产品资料表
2.3 MB
产品资料表 中文 v1.0 2025年10月1日 2025年10月1日
QIG for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series
3.5 MB
QIG 英文 v1.0 2025年9月30日 2025年9月30日
Tech Note for MGate MB317Tech Note: The Security Hardening Guide for the MGate MB3x70-G2 Series
1.0 MB
技术说明 英文 v1.0 2025年9月30日 2025年9月30日
FOSS statement for MGate MB3170-G2/MB3270-G2/MB3470-G2 Series
374.8 KB
声明书 英文 v1.0 2025年9月30日 2025年9月30日
Declaration of Conformity (EU/UK) for MGate MB3000-G2/NPort IA5000-G2 Series
353.3 KB
声明书 英文 v1.0 2025年9月15日 2025年9月15日
FOSS Statement for Moxa CLI Configuration Tool
114.6 KB
声明书 英文 v1.0 2024年12月10日 2024年12月10日
FOSS Statement for Device Search Utility
161.8 KB
声明书 英文 v1.0 2024年6月24日 2024年6月24日

可用型号 (28)

显示图片
moxa-mgate-mb3170-m-st-g2-t-image.jpg | MoxaMGate MB3170-M-ST-G2-Tmoxa-mgate-mb3170-sfp-g2-t-image.jpg | MoxaMGate MB3170-SFP-G2-Tmoxa-mgate-mb3470-g2-image.jpg | MoxaMGate MB3470-G2moxa-mgate-mb3470-tb-g2-image.jpg | MoxaMGate MB3470-TB-G2
以太网1 x RJ45
1 x 多模 ST 光纤
1 x RJ45
1 x SFP 插槽
2 x RJ452 x RJ45
串口数量1144
串口接头DB9DB9DB95-pin 接线端子
串口隔离保护
工作温度-40 ~ 75°C-40 ~ 75°C-10 ~ 60°C-10 ~ 60°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价
moxa-mgate-mb3470i-g2-image.jpg | MoxaMGate MB3470I-G2moxa-mgate-mb3470i-tb-g2-image.jpg | MoxaMGate MB3470I-TB-G2moxa-mgate-mb3270-g2-image.jpg | MoxaMGate MB3270-G2moxa-mgate-mb3270-tb-g2-image.jpg | MoxaMGate MB3270-TB-G2
以太网2 x RJ452 x RJ452 x RJ452 x RJ45
串口数量4422
串口接头DB95-pin 接线端子DB95-pin 接线端子
串口隔离保护2 kV2 kV
工作温度-10 ~ 60°C-10 ~ 60°C-10 ~ 60°C-10 ~ 60°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价

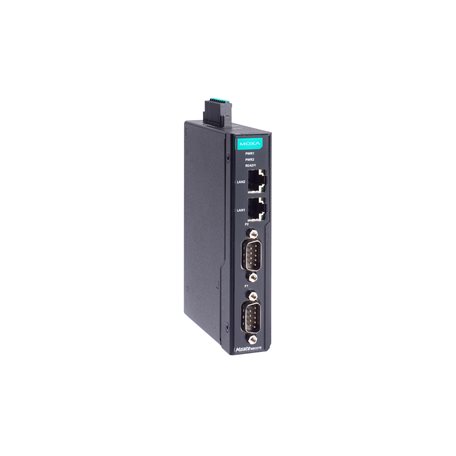

moxa-mgate-mb3270i-g2-image.jpg | MoxaMGate MB3270I-G2moxa-mgate-mb3270i-tb-g2-image.jpg | MoxaMGate MB3270I-TB-G2moxa-mgate-mb3170-g2-image.jpg | MoxaMGate MB3170-G2moxa-mgate-mb3170i-g2-image.jpg | MoxaMGate MB3170I-G2
以太网2 x RJ452 x RJ452 x RJ452 x RJ45
串口数量2211
串口接头DB95-pin 接线端子DB9DB9
串口隔离保护2 kV2 kV2 kV
工作温度-10 ~ 60°C-10 ~ 60°C-10 ~ 60°C-10 ~ 60°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价

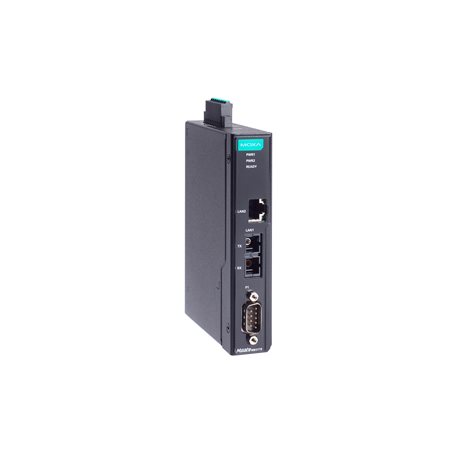

moxa-mgate-mb3170-s-sc-g2-image.jpg | MoxaMGate MB3170-S-SC-G2moxa-mgate-mb3170-m-sc-g2-image.jpg | MoxaMGate MB3170-M-SC-G2moxa-mgate-mb3170-m-st-g2-image.jpg | MoxaMGate MB3170-M-ST-G2moxa-mgate-mb3170-sfp-g2-image.jpg | MoxaMGate MB3170-SFP-G2
以太网1 x RJ45
1 x 单模 SC 光纤
1 x RJ45
1 x 多模 SC 光纤
1 x RJ45
1 x 多模 ST 光纤
1 x RJ45
1 x SFP 插槽
串口数量1111
串口接头DB9DB9DB9DB9
串口隔离保护
工作温度-10 ~ 60°C-10 ~ 60°C-10 ~ 60°C-10 ~ 60°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价

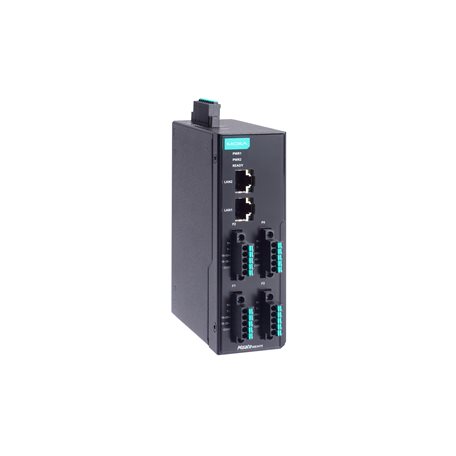

moxa-mgate-mb3470-g2-t-image.jpg | MoxaMGate MB3470-G2-Tmoxa-mgate-mb3470-tb-g2-t-image.jpg | MoxaMGate MB3470-TB-G2-Tmoxa-mgate-mb3470i-g2-t-image.jpg | MoxaMGate MB3470I-G2-Tmoxa-mgate-mb3470i-tb-g2-t-image.jpg | MoxaMGate MB3470I-TB-G2-T
以太网2 x RJ452 x RJ452 x RJ452 x RJ45
串口数量4444
串口接头DB95-pin 接线端子DB95-pin 接线端子
串口隔离保护2 kV2 kV
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价

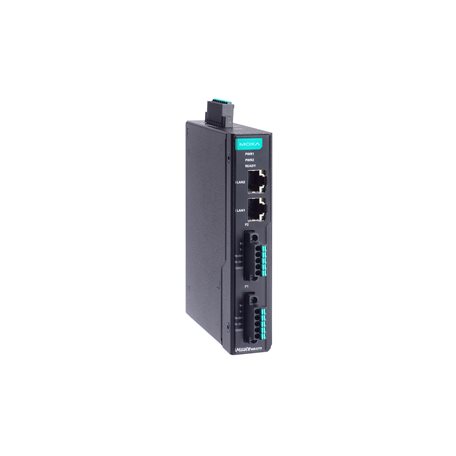

moxa-mgate-mb3270-g2-t-image.jpg | MoxaMGate MB3270-G2-Tmoxa-mgate-mb3270-tb-g2-t-image.jpg | MoxaMGate MB3270-TB-G2-Tmoxa-mgate-mb3270i-g2-t-image.jpg | MoxaMGate MB3270I-G2-Tmoxa-mgate-mb3270i-tb-g2-t-image.jpg | MoxaMGate MB3270I-TB-G2-T
以太网2 x RJ452 x RJ452 x RJ452 x RJ45
串口数量2222
串口接头DB95-pin 接线端子DB95-pin 接线端子
串口隔离保护2 kV2 kV
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价

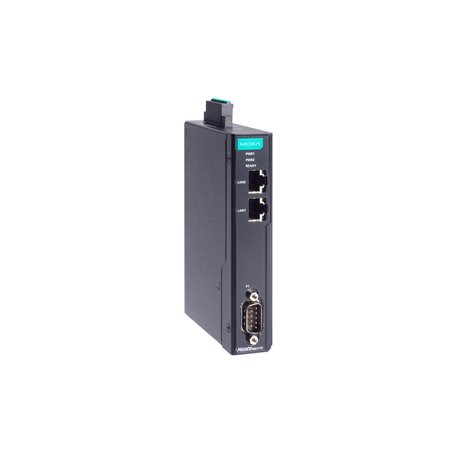

moxa-mgate-mb3170-g2-t-image.jpg | MoxaMGate MB3170-G2-Tmoxa-mgate-mb3170i-g2-t-image.jpg | MoxaMGate MB3170I-G2-Tmoxa-mgate-mb3170-s-sc-g2-t-image.jpg | MoxaMGate MB3170-S-SC-G2-Tmoxa-mgate-mb3170-m-sc-g2-t-image.jpg | MoxaMGate MB3170-M-SC-G2-T
以太网2xRJ452 x RJ451 x RJ45
1 x 单模 SC 光纤
1 x RJ45
1 x 多模 SC 光纤
串口数量1111
串口接头DB9DB9DB9DB9
串口隔离保护2 kV
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C-40 ~ 75°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价
