MGate 5192 系列

1 端口 IEC 61850 至 DNP3/IEC 101/IEC 104/Modbus 网关

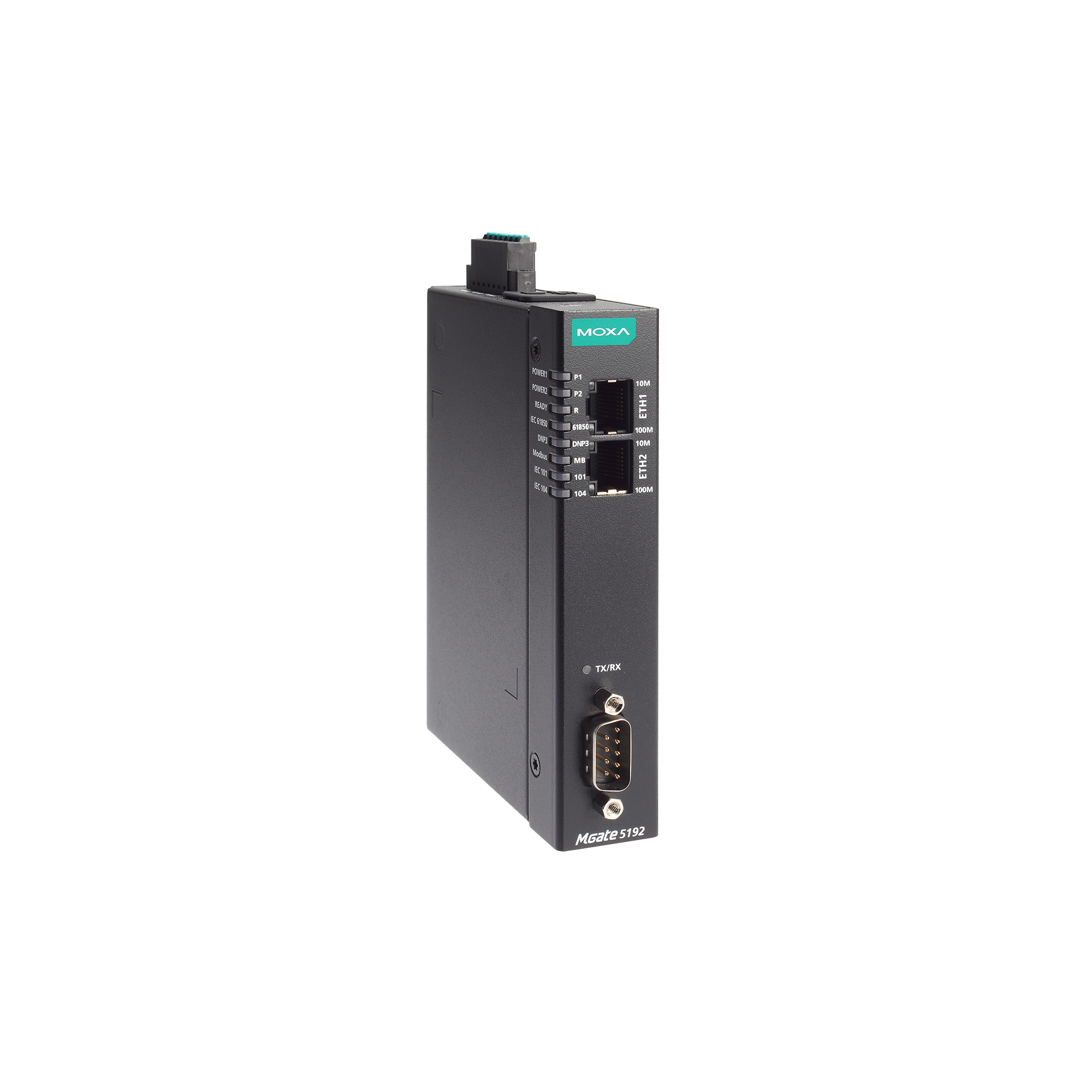

moxa-mgate-5192-series-image-(1).jpg | Moxa

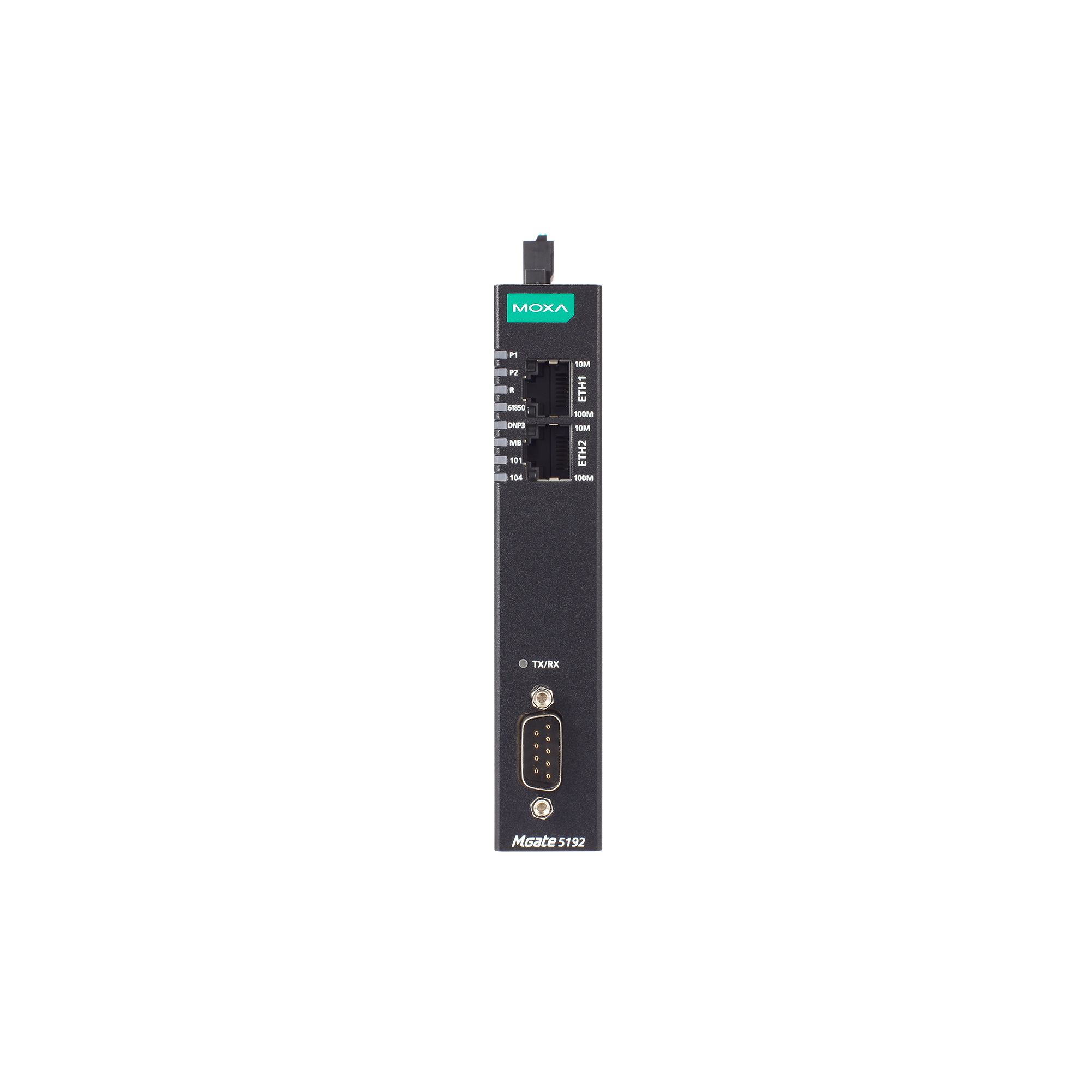

moxa-mgate-5192-series-image-1-(1).jpg | Moxa

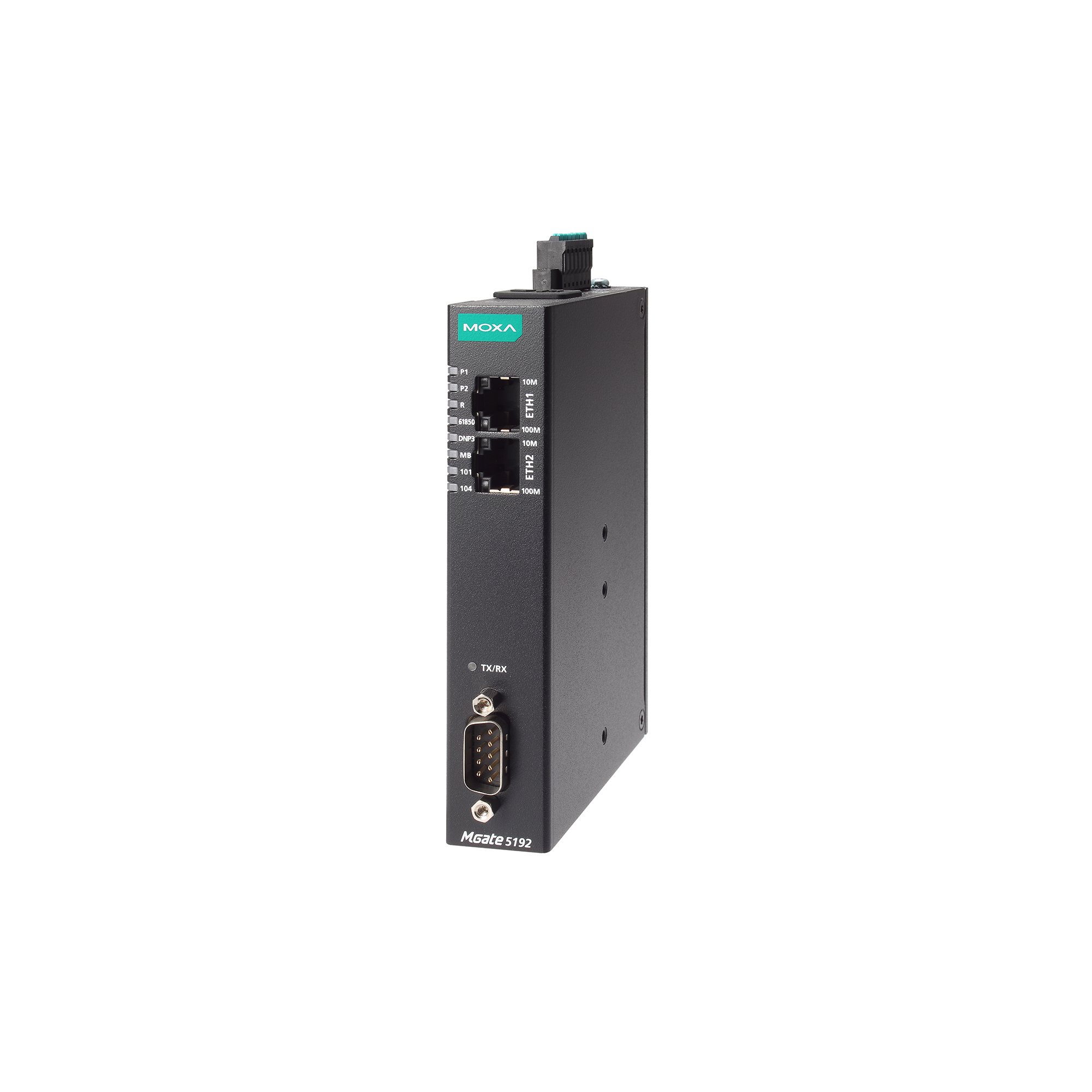

moxa-mgate-5192-series-image-2-(1).jpg | Moxa

特点和优势

  • 支持 IEC 61850 MMS Client
  • 支持 DNP3 串口/TCP/UDP Outstation
  • 支持 IEC 60870-5-101 Server
  • 支持 IEC 60870-5-104 Client
  • 支持 Modbus RTU/ASCII/TCP Server
  • 支持以太网级联和双子网，可灵活部署
  • 内置流量监控/诊断信息，方便故障排除
  • 通过基于 web 的控制台轻松配置设备
  • microSD 卡，用于配置备份/复制
  • 支持冗余双直流电源输入和 1 个继电器输出
  • 带 2 kV 光电隔离保护的串口
  • -40 至 75°C 的宽温型号可供选择
  • 根据 IEC 62443-4-2 安全启动要求开发

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

MGate 5192 是一款工业协议网关，用于将 IEC 61850 MMS 转换为 Modbus RTU/ASCII/TCP、DNP3 串口/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 通信。要将现有的 IEC 61850 设备（例如 IED 或继电器）集成到 Modbus、DNP3、IEC 101 或 IEC 104 网络中，请使用 MGate 5192 作为 IEC 61850 MMS Client 来收集数据并与 Modbus RTU/ASCII/TCP、DNP3 串口/TCP/UDP、IEC 60870-5-101 或 IEC 60870-5-104 SCADA/设备交换数据。 所有型号均采用坚固且紧凑的金属外壳保护，支持导轨式安装，并提供可选的内置光电隔离保护。坚固的设计适用于变电站和可再生能源相关应用等工业应用。



便于配置

MGate 5192 网关配有 web console，无需安装额外的管理工具即可轻松完成配置。 此外，采用 HTTPS 加密的通信方式保证了更高的网络安全性。在大多数数据采集应用中，使用 Modbus 命令配置设备可能非常耗时并增加成本。 MGate 5192 网关通过 CSV 文件提供离线配置，帮助快速完成 Modbus 设置。MGate 网关为 RS-485 2 线提供可通过软件配置的上拉/下拉和终端电阻设置，无需打开机箱，从而减少工作量。



轻松排除故障

MGate 5192 网关提供 LED 指示灯、协议诊断、流量监控、标签查看图等多种维护功能，可以有效缩短故障处理的时间和降低成本。这些工具有助于捕获和检查数据，以便轻松地确定问题的根本原因，特别是在安装阶段。MGate 网关也配有状态监控和故障保护功能。当 IEC 61850 设备断开连接或无响应时，状态监控功能会通知 SCADA 系统，在这种情况下，过程 SCADA 会获取每个终端设备的状态，然后发出警报通知操作员。故障保护功能会保留最新数据，而不会将输出数据发送到 IEC 61850 设备。当 SCADA 断开连接时，终端设备会保留最后的操作，不会离线。

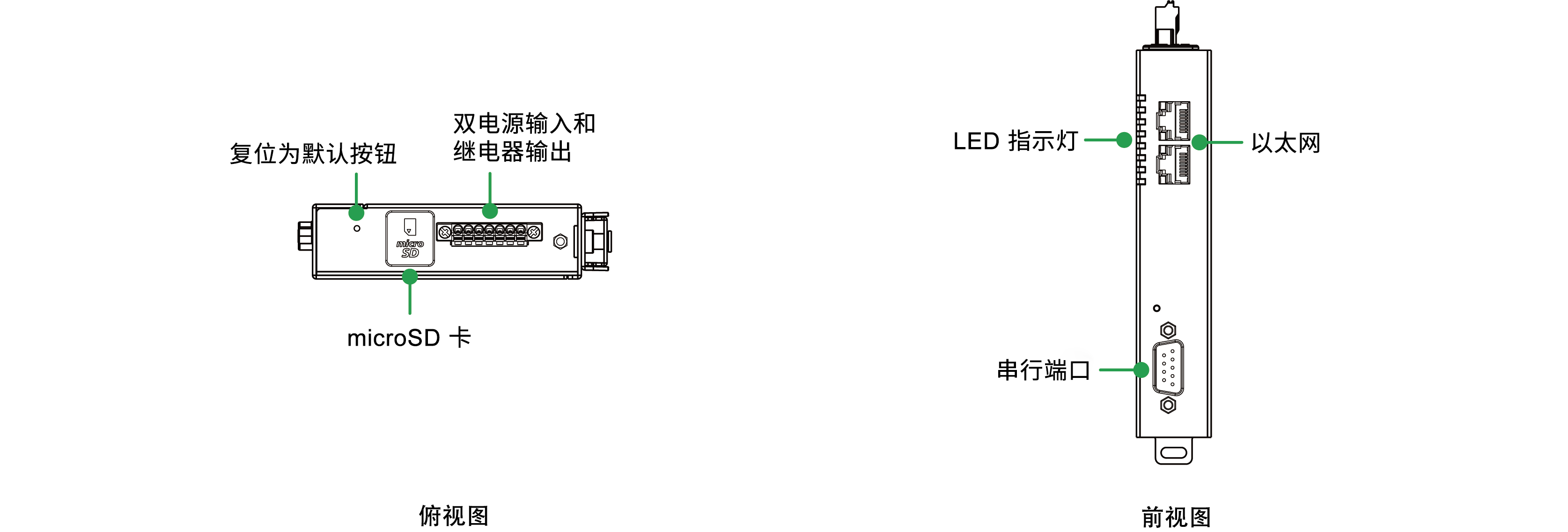

外观



  • 10/100BaseT(X) 端口（RJ45 接头）

    2
    自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV（内置）

  • 工业协议

    IEC 61850 MMS Client
    Modbus TCP Server
    IEC 60870-5-104 Server
    DNP3 TCP/UDP Outstation

  • 配置选项

    Web Console (HTTPS)
    设备搜寻工具 (DSU)

  • 管理

    ARP
    DHCP Client
    DNS
    HTTP
    HTTPS
    SMTP
    SNMP Trap
    SNMPv1/v2c/v3
    TCP/IP
    UDP

  • MIB

    RFC1213, RFC1317

  • 对时服务

    NTP Client

  • 认证

    本地数据库

  • 加密

    HTTPS
    AES-128
    AES-256
    SHA-256

  • 安全协议

    SNMPv3
    SNMPv2c Trap
    HTTPS (TLS 1.3)

  • 端口数量

    1

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7，8

  • 校验位

    无
    偶
    奇
    空间
    标志

  • 停止位

    1，2

  • 流量控制

    RTS 切换（仅限 RS-232）
    RTS/CTS、XON/XOFF

  • RS-485 数据流向控制

    自动数据方向控制 (ADDC)

  • RS-485 上拉电阻/下拉电阻

    1 kΩ，150 kΩ
    软件可配置

  • RS-485 终端电阻

    120 Ω
    软件可配置

  • 隔离保护

    2 kV（内置）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    Modbus RTU/ASCII 服务器
    IEC 60870-5-101 服务器
    DNP3 串口分站

  • 模式

    Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    16

  • 最大数据标签数

    5000 个标签

  • 模式

    Server

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    1

  • 最大数据标签数

    5000 个标签

  • microSD 插槽

    最高 32 GB（兼容 SD 2.0）

  • 输入电压

    12 至 48 VDC

  • 输入电流

    455 mA（最大值）

  • 电源接头

    弹簧式 Euroblock 端子

  • 触点额定电流

    纯电阻性负载：2 A @ 30 VDC

  • 外壳

    金属

  • IP 等级

    IP30

  • 尺寸

    25 x 90 x 129.6 mm（0.98 x 3.54 x 5.1 英寸）

  • 重量

    294 g (0.65 lb)

  • 工作温度

    -40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 安全

    EN 61010-2-201
    UL 61010-2-201

  • EMC

    EN 61000-6-2/-6-4

  • EMI

    FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V/m
    IEC 61000-4-8 PFMF：100 A/m

  • 自由落体

    IEC 60068-2-31

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6
    IEC 60068-2-64

  • 变电站

    IEEE 1613
    IEC 61850-3

  • 国际认证

    UKCA
    KC

  • 时间

    1,240,821 小时

  • 标准

    Telcordia SR332
