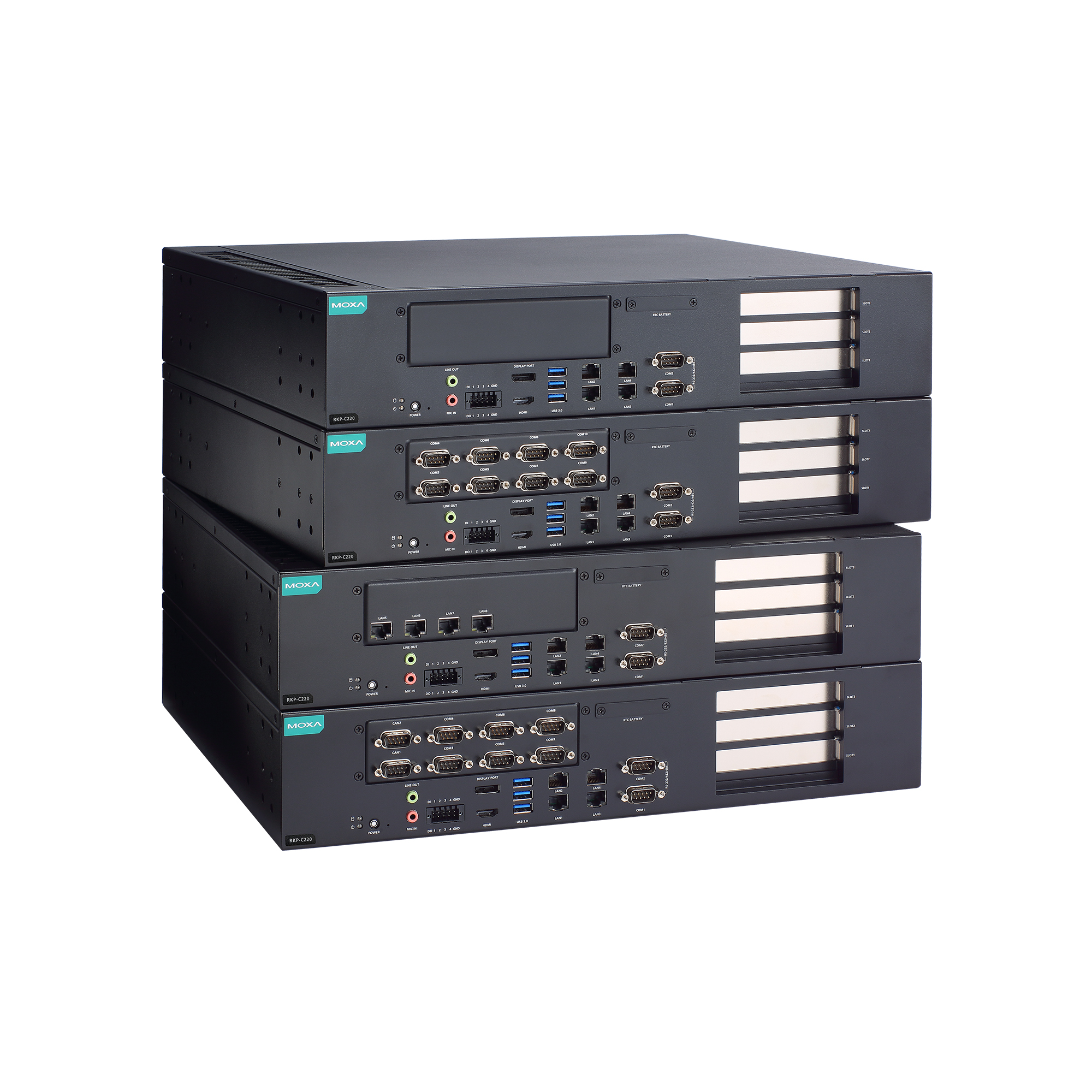

RKP-C220 系列

2U 机架式计算机，采用 Raptor Lake-S 第 13 代 Intel® Core™ 处理器基础型号和丰富接口型号

moxa-rkp-c220-series-image-(1).jpg | Moxa

moxa-rkp-c220-series-image-1-(1).jpg | Moxa

moxa-rkp-c220-series-image-2-(1).jpg | Moxa

moxa-rkp-c220-series-image-3-(1).jpg | Moxa

moxa-rkp-c220-series-image-4-(1).jpg | Moxa

moxa-rkp-c220-series-image-5-(1).jpg | Moxa

moxa-rkp-c220-series-image-6-(1).jpg | Moxa

特点和优势

Raptor Lake-S 第 13 代 Intel® Core™ 处理器和 Intel® Q670E 芯片组合
2U 机架式安装计算机，采用无风扇设计
支持最高热设计功耗（TDP）为 200 W 的 NVIDIA RTX 系列 FLFH 规格显卡
2 个 SODIMM 插槽实现最高 64GB 的内存支持
3 个用于扩展模块的 PCIe 插槽：x16（支持 GPU）、x8（4 通道）和 x1 PCIe 插槽
功能丰富的各类接口：最多 8 个 LAN 端口、10 个串口和 2 个 CAN 端口
2 个可锁定的 2.5" SATA SSD 插槽和 3 个可扩展的 M.2 M key SSD 插槽，用于支持 2 组 Intel® RST RAID 0/1
支持 -30 至 60°C 工作温度

认证

您可以在 My Moxa 追踪已关注产品的更新资讯

联系销售人员

介绍

RKP-C220 系列强固型无风扇机架式计算机，搭载第 13 代 Intel® Core™ i3、i5、i7 或 i9 处理器（最高可达 24 核 32 线程），并配备丰富的接口选项，可轻松扩展工业应用的潜力。该系列计算机型号提供丰富的接口，包括最多 8 个千兆以太网端口、10 个软件可配置的 RS-232/422/485 串行端口（采用 Moxa 自主研发的芯片设计）、最多 2 个 CAN 端口，以及 4 个 DI 和 4 个 DO。通过 3 个 PCIe 插槽可安装扩展模块，其中包括 1 个支持全高独立显卡以提升 AI 加速性能的 x16 插槽、1 个 x8（4 通道）插槽和 1 个 x1 插槽。设备提供两个可锁定的 2.5” SSD 存储插槽和三个 M.2 M key SSD 扩展插槽，支持两组 Intel® RST RAID 0/1。所有接口均位于产品一侧，便于连接和布线；而外置的 RTC 电池插槽则简化了电池更换步骤。

采用 2U 标准机架式外形，具备无风扇设计、-30 至 60° C的宽温工作范围、可选的额外风扇模块以提升性能，以及内置 TPM 2.0 模块，这些特性共同确保了该系列计算机在恶劣操作环境下依然可靠、耐用、功能全面且用户友好。RKP-C220 系列是一个智能计算平台，非常适合各种工业应用。

外观

前视图

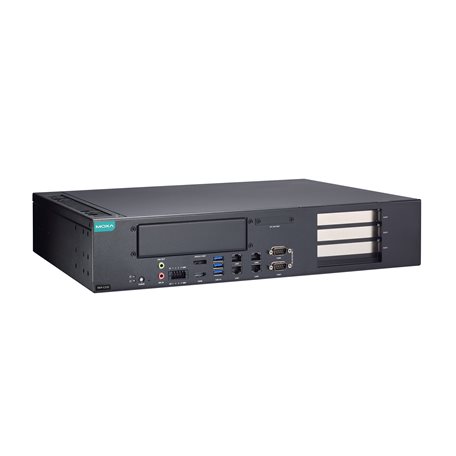

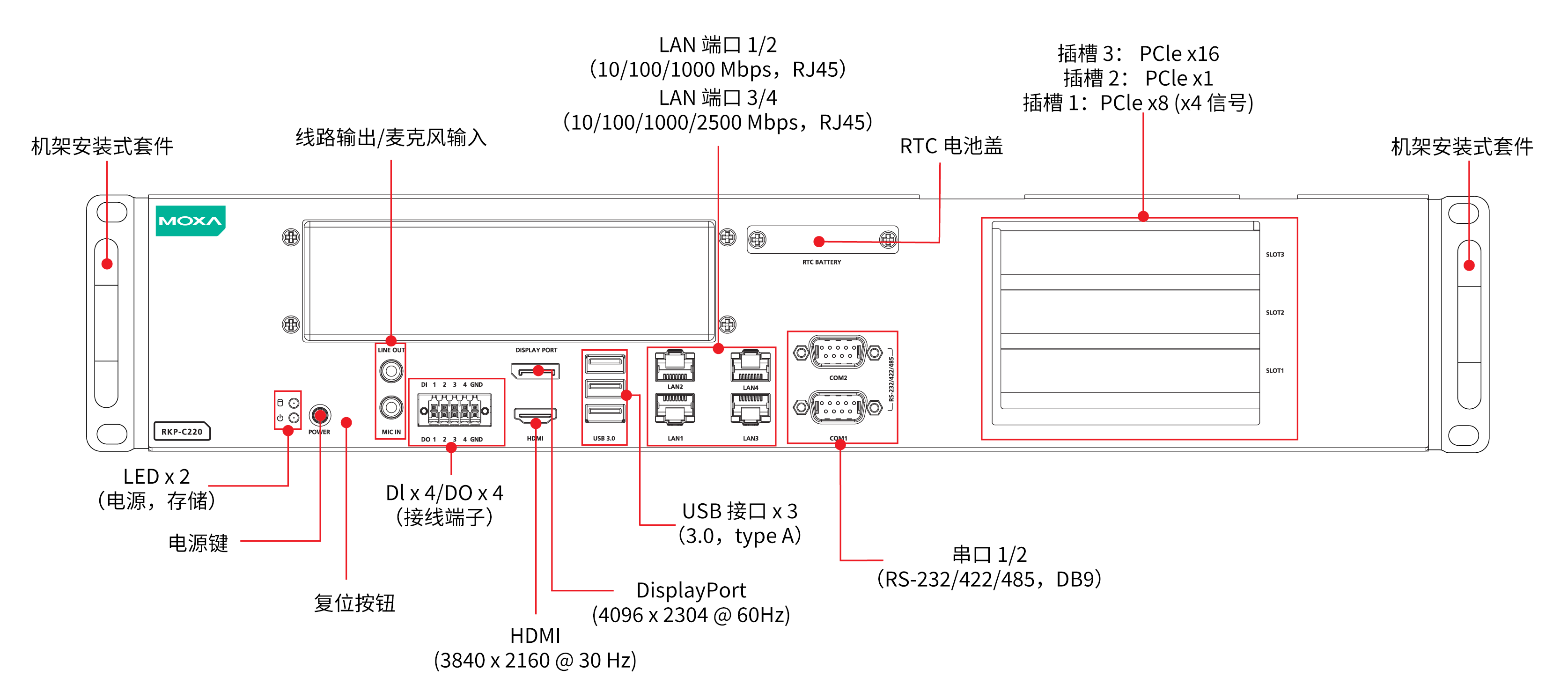

RKP-C220-C3-T/RKP-C220-C5-T/RKP-C220-C7-T/RKP-C220-C9-T 型号

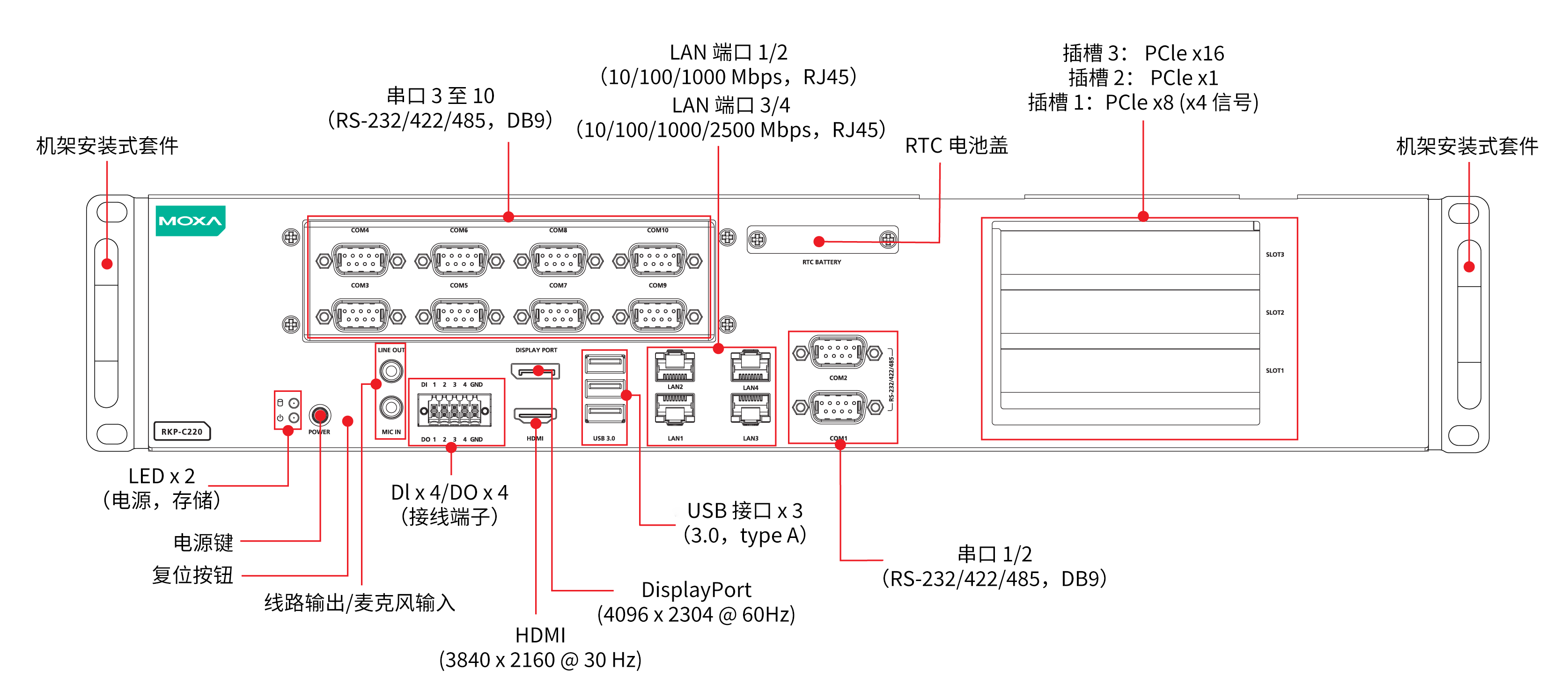

RKP-C220-C3-8C-T/RKP-C220-C5-8C-T/RKP-C220-C7-8C-T/RKP-C220-C9-8C-T 型号

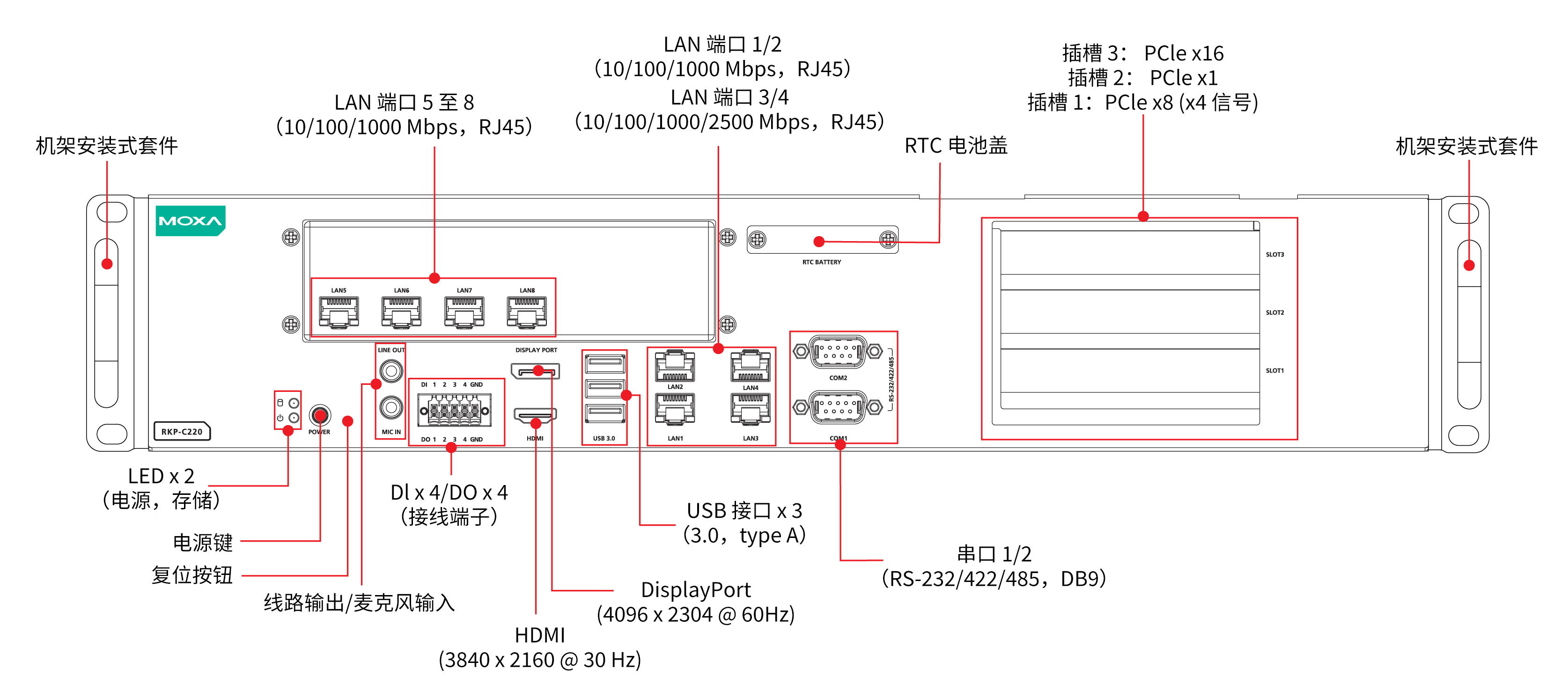

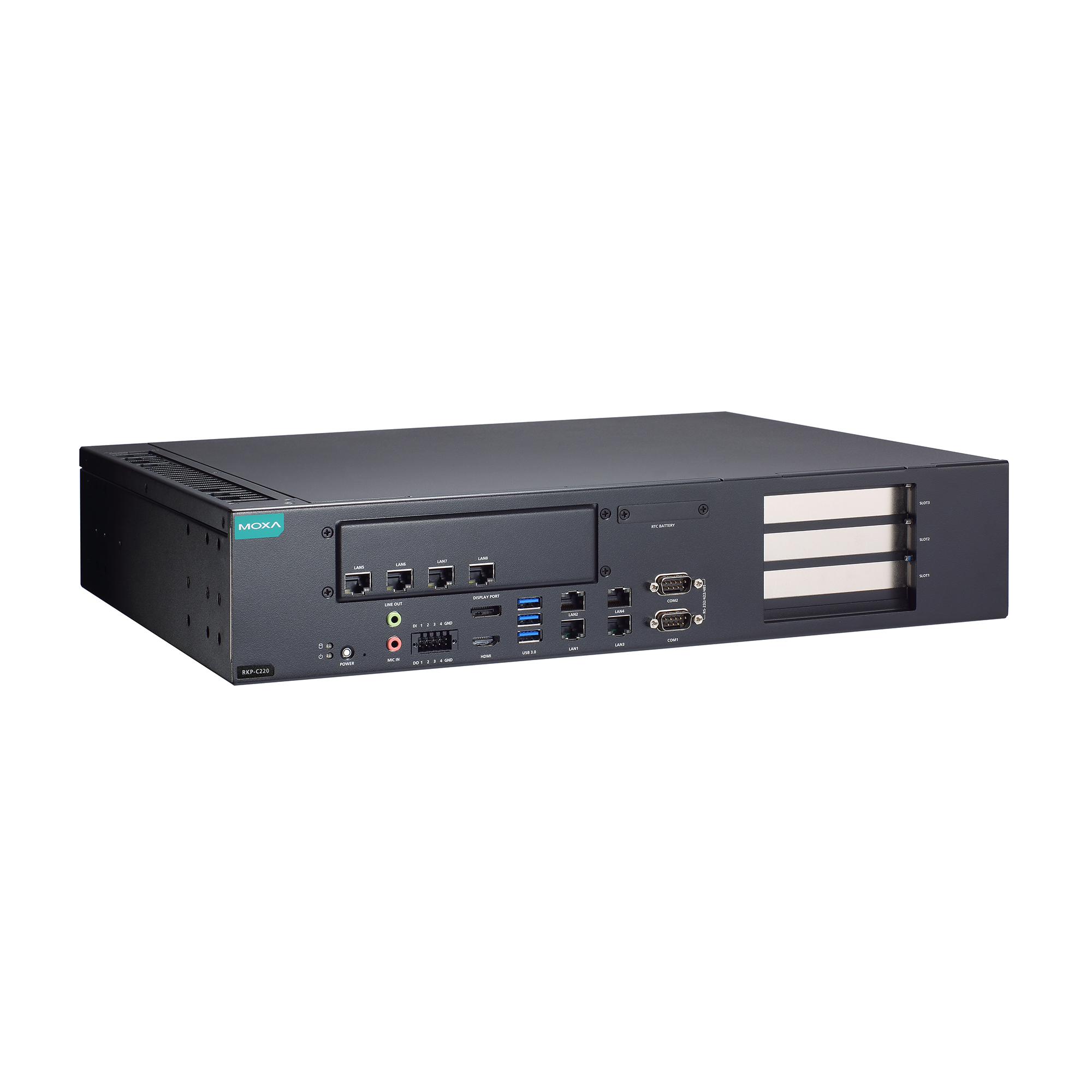

RKP-C220-C3-4L-T/RKP-C220-C5-4L-T/RKP-C220-C7-4L-T/RKP-C220-C9-4L-T 型号

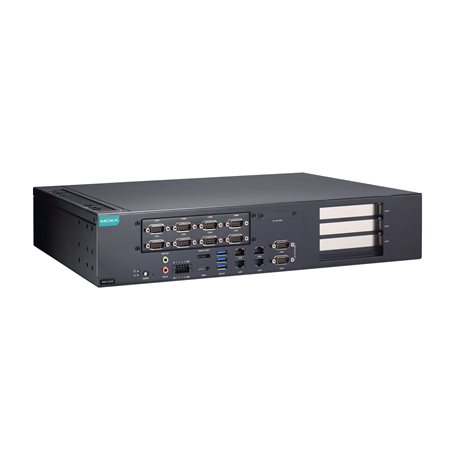

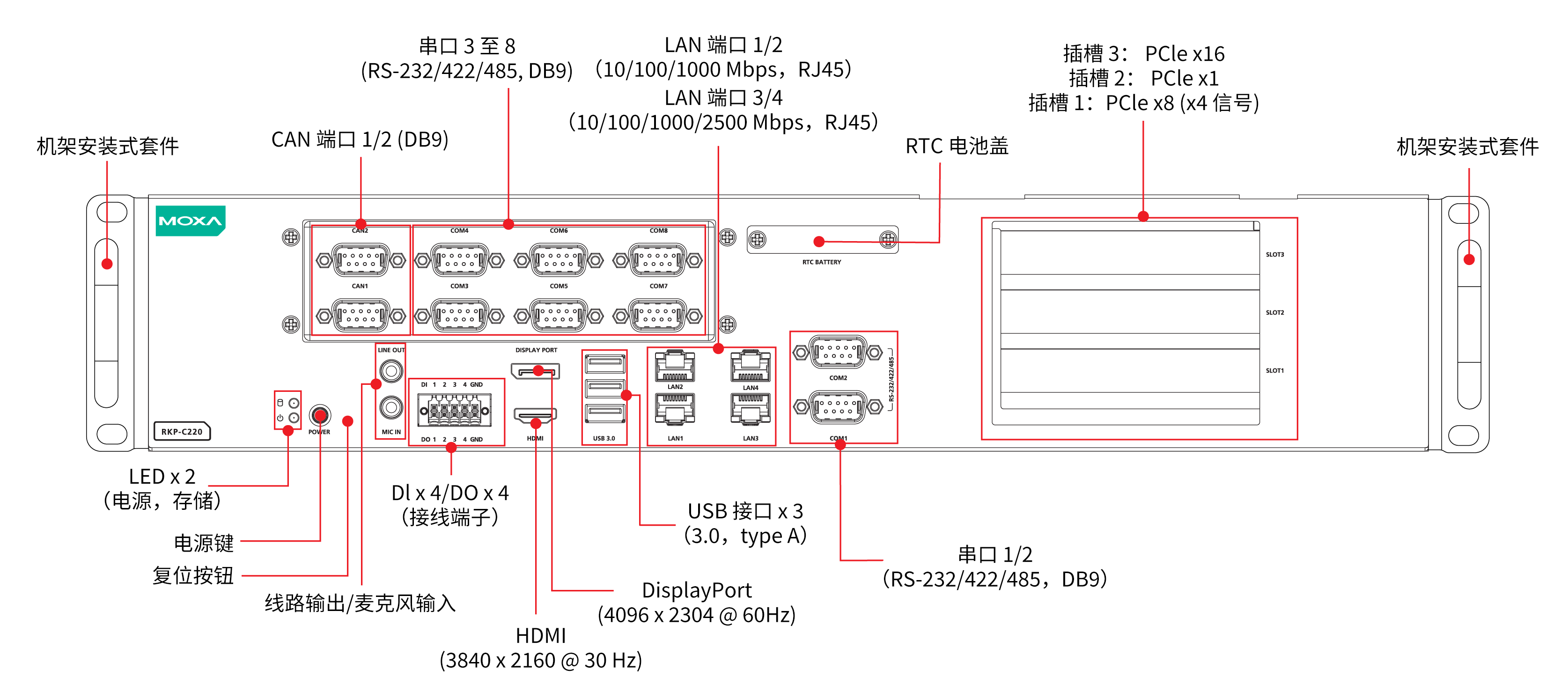

RKP-C220-C3-2CB6C-T/RKP-C220-C5-2CB6C-T/RKP-C220-C7-2CB6C-T/RKP-C220-C9-2CB6C-T 型号

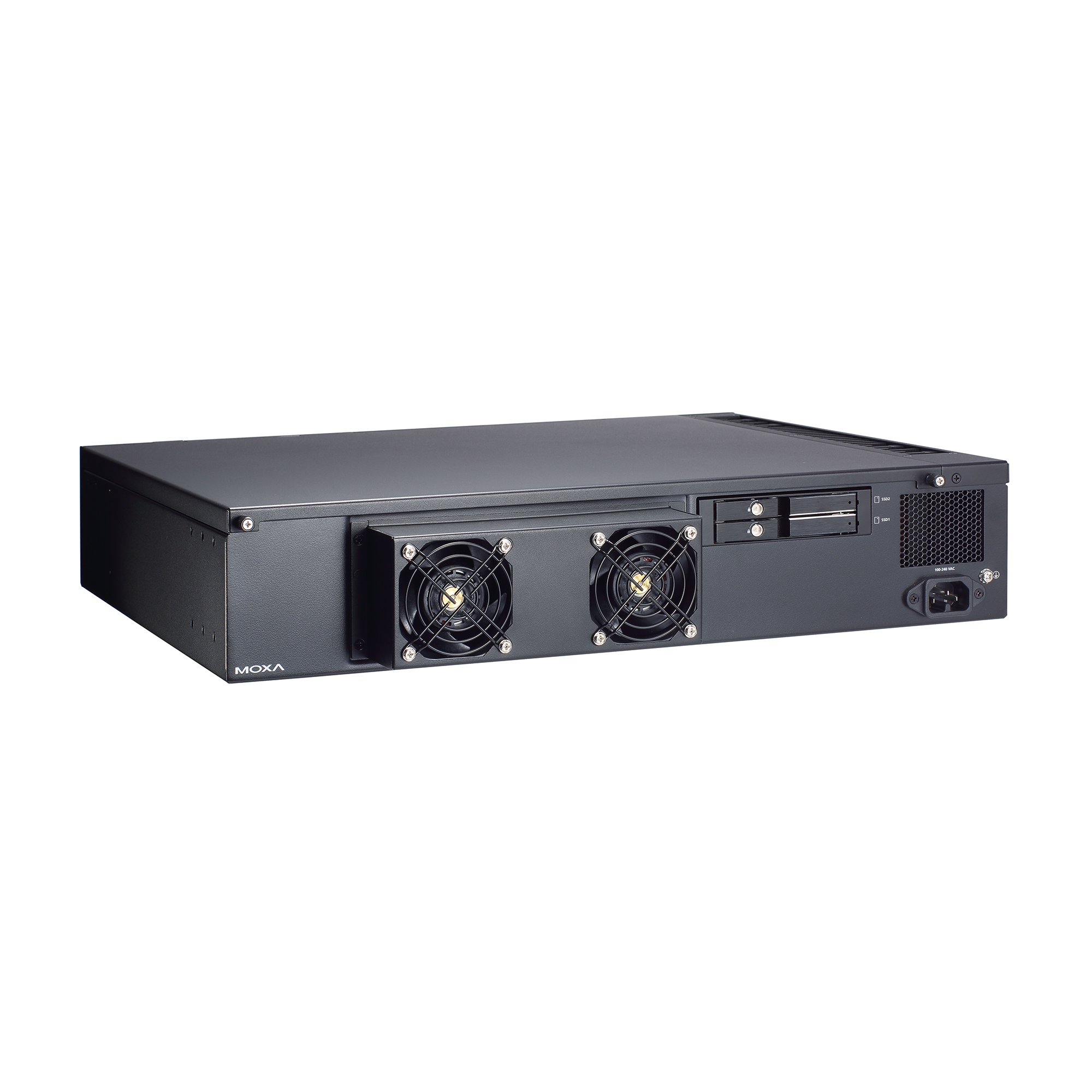

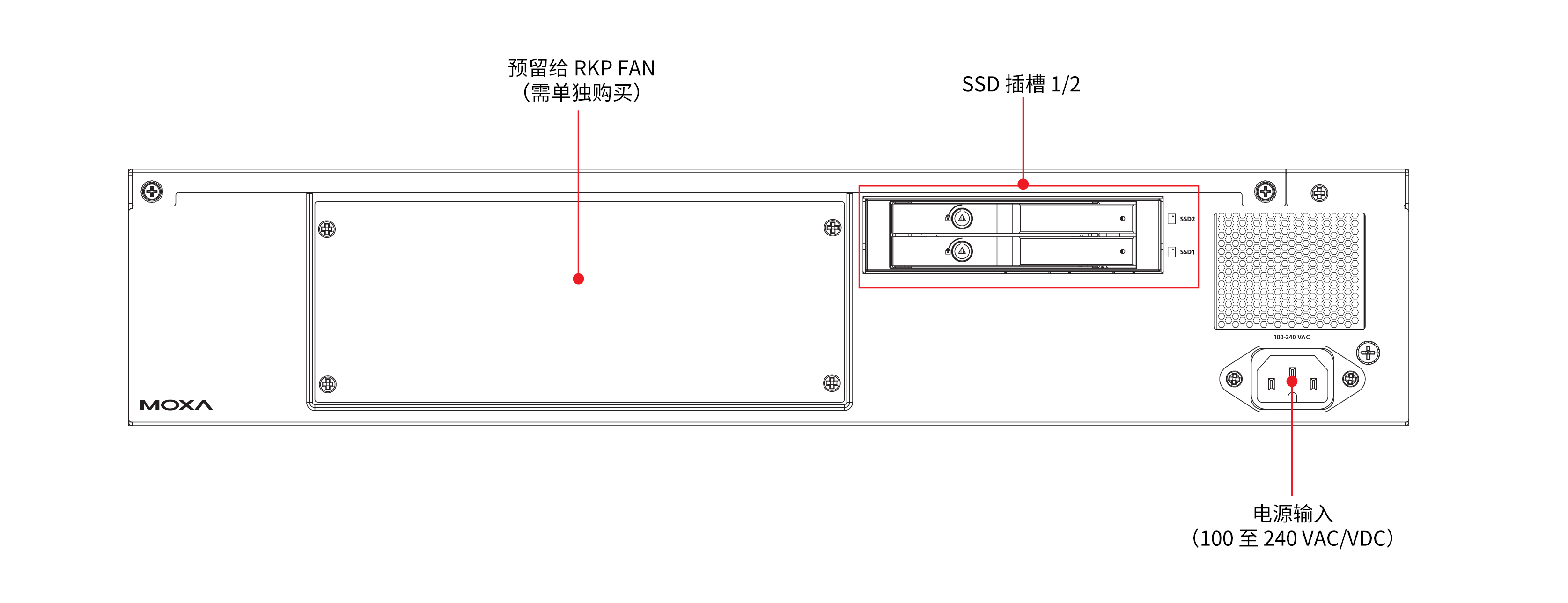

后视图

下载产品资料表
打印此页
保存

您可在 My Moxa 管理和分享已保存列表

CPU

RKP-C220-C9 型号：Intel® Core™ i9-13900TE
RKP-C220-C7 型号：Intel® Core™ i7-13700TE
RKP-C220-C5 型号：Intel® Core™ i5-13500TE
RKP-C220-C3 型号：Intel® Core™ i3-13100TE
芯片套组

Intel® Q670E
系统内存插槽

SODIMM DDR4 插槽 x 2，高达 64 GB（最大值）
系统内存预装

8 GB DDR4
存储卡槽

2.5 英寸 SSD 插槽 x 2（SATAIII 接口，RAID 0/1 支持）
M.2 M Key 2280 插槽 x 1（PCIe 接口，支持 NVMe）
M.2 M Key 2242 插槽 x 2（PCIe 接口，支持 NVMe，支持 RAID 0/1）
支持的 OS

OS 映像：
- Windows 10 IoT Enterprise LTSC 2021 64 位
- Windows 11 IoT Enterprise LTSC 2024 64 位
- Windows 11 Professional 64 位
支持的 Windows 驱动：
- Windows 10 IoT Enterprise LTSC 2021 64 位
- Windows 11 IoT Enterprise LTSC 2024 64 位
- Windows 11 Professional 64 位
- Windows Server 2022
支持的 Linux 驱动：
- Debian 12（内核 6.10）
- Ubuntu 22.04 LTS/ HWE (kernel 5.15)
- RHEL 9.0（内核 5.14）
图形控制器

i9, i7 和 i5 处理器：Intel® UHD 图形 770
i3 处理器：Intel® UHD 图形 730

以太网端口

RKP-C220-C9-T/RKP-C220-C7-T/RKP-C220-C5-T/RKP-C220-C3-T：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2
自适应 10/100/1000/2500 Mbps 端口（RJ45 接头）x 2
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T：
自适应 10/100/1000 Mbps 端口（RJ45 接头）x 6
自适应 10/100/1000/2500 Mbps 端口（RJ45 接头）x 2
串行通道

RKP-C220-C9-T/RKP-C220-C7-T/RKP-C220-C5-T/RKP-C220-C3-T：
RS-232/RS-422/RS-485-2W/RS-485-4W 端口 x 2，软件可选（DB9 公头）
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T：
RS-232/RS-422/RS-485-2W/RS-485-4W 端口 x 10，软件可选（DB9 公头）
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T：
RS-232/RS-422/RS-485-2W/RS-485-4W 端口 x 8，软件可选（DB9 公头）
CAN 端口

RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T：
CAN 端口 x 2
扩展插槽

PCIe x16 (Gen 4) 插槽 x 1
PCIe x8 (4 通道, Gen 4) 插槽 x 1
PCIe x1 (Gen 4) 插槽 x 1
USB 3.0

外部：USB 3.0 接口 x 3，type A 接头
内部：USB 3.0 接口 x 1，type A 接头
数字输入

DI x 4
数字输出

DO x 4
音频输入/输出

麦克风输入 x 1，3.5 mm 音频插孔
线路输出 x 1，3.5 mm 音频插孔
视频输出

HDMI 2.0b x 1，（type A 接头）
DisplayPort 1.2 x 1
按钮

复位按钮
电源键
TPM

TPM v2.0

电磁隔离保护

1.5 kV（内置）

波特率

50 bps 至 115.2 kbps
接头

DB9 公头
数据位

5、6、7、8
校验位

无、偶、奇、Space、Mark
停止位

1、1.5、2
流量控制

RTS/CTS、XON/XOFF

RS-232

TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND
RS-422

Tx+、Tx-、Rx+、Rx-、GND
RS-485-2w

Data+、Data-、GND
RS-485-4w

Tx+、Tx-、Rx+、Rx-、GND

接头

弹簧式 Euroblock 端子
传感器类型

干接点
干接点

逻辑 0：GND 短路
逻辑 1：打开

接头

弹簧式 Euroblock 端子
I/O 类型

Sink（漏型）
额定电流

200 mA/通道
电压

0 至 24 VDC

接头

DB9 公头
协议

CAN 2.0A
CAN 2.0B
信号

CAN_H, CAN_L, CAN_GND
隔离保护

2 kV（内置）

输入电压

100 至 240 VAC
电源功耗

90 W
(无独立显卡)
电源接头

IEC 60320 C16 输入插座

外壳

金属
IP 等级

IP20
尺寸

440 x 360 x 88.1 mm（17.32 x 14.17 x 3.47 英寸）
重量

RKP-C220-C9-T/C7-T/C5-T/C3-T：
8,913 g （19.65 英镑）
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T：
8,914 g（19.65 英镑）
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T：
9,196 g（20.27 英镑）
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T 型号：
9,062 g（19.98 英镑）
安装

机架安装（标准 2U）

工作温度

-30 至 60°C（-22 至 140°F）
（无独立显卡；若适用，请参考显卡工作温度规范）
存储温度

-40 至 70°C（-40 至 158°F）
相对湿度

5 至 95%（非冷凝）

EMC

EN 55032/35
EMI

CISPR 32, FCC Part 15B Class A
BSMI
EMS

IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
IEC 61000-4-4 EFT：电源：1 kV；信号：0.5 kV
IEC 61000-4-5 Surge：电源：相线对 PE 线：2 kV；线对线：1 kV；信号：1 kV
IEC 61000-4-6 CS：3 V
IEC 61000-4-8 PFMF：1 A/m（50 至 60 Hz 时）
安全

UL 62368-1 (CB)
BSMI
冲击

IEC 60068-2-27
振动

IEC 60068-2-64
包装掉落试验

ISTA 1A
包装振动试验

ISTA 1A

绿色产品

RoHS、CRoHS、WEEE

时间源

内置 RTC（实时时钟），带备用锂电池
自动重启触发器

内置 WDT（看门狗定时器）

时间

RKP-C220-C9-T/C7-T/C5-T/C3-T：1,168,494 小时
RKP-C220-C9-8C-T/C7-8C-T/C5-8C-T/C3-8C-T：993,182 小时
RKP-C220-C9-4L-T/C7-4L-T/C5-4L-T/C3-4L-T：1,101,194 小时
RKP-C220-C9-2CB6C-T/C7-2CB6C-T/C5-2CB6C-T/C3-2CB6C-T：995,157 小时
标准

Telcordia (Bellcore)，GB

保修期限

3 年
详情

请参阅 www.moxa.com.cn/warranty

下载产品资料表

软件、固件和驱动程序

名称	类型	校驗和	版本	操作系统	发布日期
Driver for RKP-C220 Series (Windows 11 IoT Enterprise LTSC 2024) 2.5 GB	驱动程序	E46E6D15C6769A4A7F80A4155851F2C8E3205349891F2F2D92F29EDC5A64DA669D5B1ABC40514B89B8C94CD63D1F56C95B8E5344BE1FAC8250F48E1E806DC376 SHA-512	v1.0	Windows 11 IoT Enterprise LTSC 2024	2025年10月30日 2025年10月30日发布说明
Driver for RKP-C220 Series (Windows 11 Professional 2024) 2.5 GB	驱动程序	C0A13E4B596D4FB55EE17279737C11A8EF1586491FB5B74C0AEE456601DB8EA0C364234CA43B4091EF15D55E8A535C91A962C8BE3FAF61040DAEA3EF97A408AD SHA-512	v1.0	Windows 11 Professional 2024	2025年10月30日 2025年10月30日发布说明
Driver for RKP-C220 Series (Windows 10 IoT Enterprise LTSC 2021) 2.6 GB	驱动程序	70979AD464FE581E626CDF40302FACFE516C9DEE3B365754D261192DB1940C79AB69B90D0B845C0020CAB319B2FB3E2D4A67255C1C45A43CBE57824B13220EA3 SHA-512	v1.0	Windows 10 IoT Enterprise LTSC 2021	2025年10月30日 2025年10月30日发布说明
Driver for RKP-C220 Series (Windows Server 2022) 2.6 GB	驱动程序	776733072ED710EDC5AC5261BBC369A33BB5C4CCB40C37C1107442015177387BE67ADE51A36BDFA5EE1AB8CC9A3CB482E2CD2F63D9AF31D9B51C4B32DD8177FF SHA-512	v1.0	Windows Server 2022	2025年10月30日 2025年10月30日发布说明
Driver for RKP-C220 Series (Linux drivers and SDK) 36.7 MB	驱动程序	5F5B28D5962FD99A5FFA24149CE13BF5CD9CD1FAD70D0F7E100073D3A4220F8AC8C2818A5E976575C737C96E0B8557C22A98F395247685AEB5D999C0208AAA37 SHA-512	v1.0	Debian 12.x RHEL 9 Ubuntu 22.04	2025年10月30日 2025年10月30日发布说明

支持文件

名称	类型	语言	版本	发布日期
DRP/BXP/RKP Series Windows 11 Professional 2022/2024 Manual 13.6 MB	手册	英文	v1.0	2025年11月3日 2025年11月3日
DRP/BXP/RKP Series Windows 11 IoT Enterprise LTSC 2024 Manual 12.7 MB	手册	英文	v1.0	2025年11月3日 2025年11月3日
DRP/BXP/RKP Series Windows 10 IoT Enterprise LTSC 2021 Manual 15.2 MB	手册	英文	v1.3	2025年11月3日 2025年11月3日
RKP-C220 系列产品资料表 3.3 MB	产品资料表	中文	v1.0	2025年10月30日 2025年10月30日
QIG for RKP-C220 Series 2.8 MB	QIG	英文	v1.0	2025年10月30日 2025年10月30日
Manual for RKP-C220 Series (hardware) 8.2 MB	手册	英文	v1.0	2025年10月30日 2025年10月30日
Declaration of Conformity (EU/UK) for RKP-C220 Series 328.8 KB	声明书	英文	v1.0	2025年9月2日 2025年9月2日

可用型号 (16)

显示图片

	比较 RKP-C220-C9-T	比较 RKP-C220-C9-4L-T	比较 RKP-C220-C9-8C-T	比较 RKP-C220-C9-2CB6C-T
CPU	Intel® Core™ i9-13900TE	Intel® Core™ i9-13900TE	Intel® Core™ i9-13900TE	Intel® Core™ i9-13900TE
内存 (预装)	8 GB	8 GB	8 GB	8 GB
存储卡槽	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/串口	4/2	8/2	4/10	4/8
CAN 端口	–	–	–	2
USB 3.0	3	3	3	3
电源输入	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价

	比较 RKP-C220-C7-T	比较 RKP-C220-C7-4L-T	比较 RKP-C220-C7-8C-T	比较 RKP-C220-C7-2CB6C-T
CPU	Intel® Core™ i7-13700TE	Intel® Core™ i7-13700TE	Intel® Core™ i7-13700TE	Intel® Core™ i7-13700TE
内存 (预装)	8 GB	8 GB	8 GB	8 GB
存储卡槽	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/串口	4/2	8/2	4/10	4/8
CAN 端口	–	–	–	2
USB 3.0	3	3	3	3
电源输入	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价

	比较 RKP-C220-C5-T	比较 RKP-C220-C5-4L-T	比较 RKP-C220-C5-8C-T	比较 RKP-C220-C5-2CB6C-T
CPU	Intel® Core™ i5-13500TE	Intel® Core™ i5-13500TE	Intel® Core™ i5-13500TE	Intel® Core™ i5-13500TE
内存 (预装)	8 GB	8 GB	8 GB	8 GB
存储卡槽	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/串口	4/2	8/2	4/10	4/8
CAN 端口	–	–	–	2
USB 3.0	3	3	3	3
电源输入	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价

	比较 RKP-C220-C3-T	比较 RKP-C220-C3-4L-T	比较 RKP-C220-C3-8C-T	比较 RKP-C220-C3-2CB6C-T
CPU	Intel® Core™ i3-13100TE	Intel® Core™ i3-13100TE	Intel® Core™ i3-13100TE	Intel® Core™ i3-13100TE
内存 (预装)	8 GB	-	8 GB	8 GB
存储卡槽	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242	2 x 2.5” SSD 1 x M.2 M Key 2280 2 X M.2 M Key 2242
LAN/串口	4/2	8/2	4/10	4/8
CAN 端口	–	–	–	-
USB 3.0	3	3	3	3
电源输入	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC	100 ~ 240 VAC
	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价	添加至询价查看询价
