DA-682C 系列

Intel® 第七代 Core™ CPU IEC-61850 2U 机架式计算机，带 2 个扩展插槽

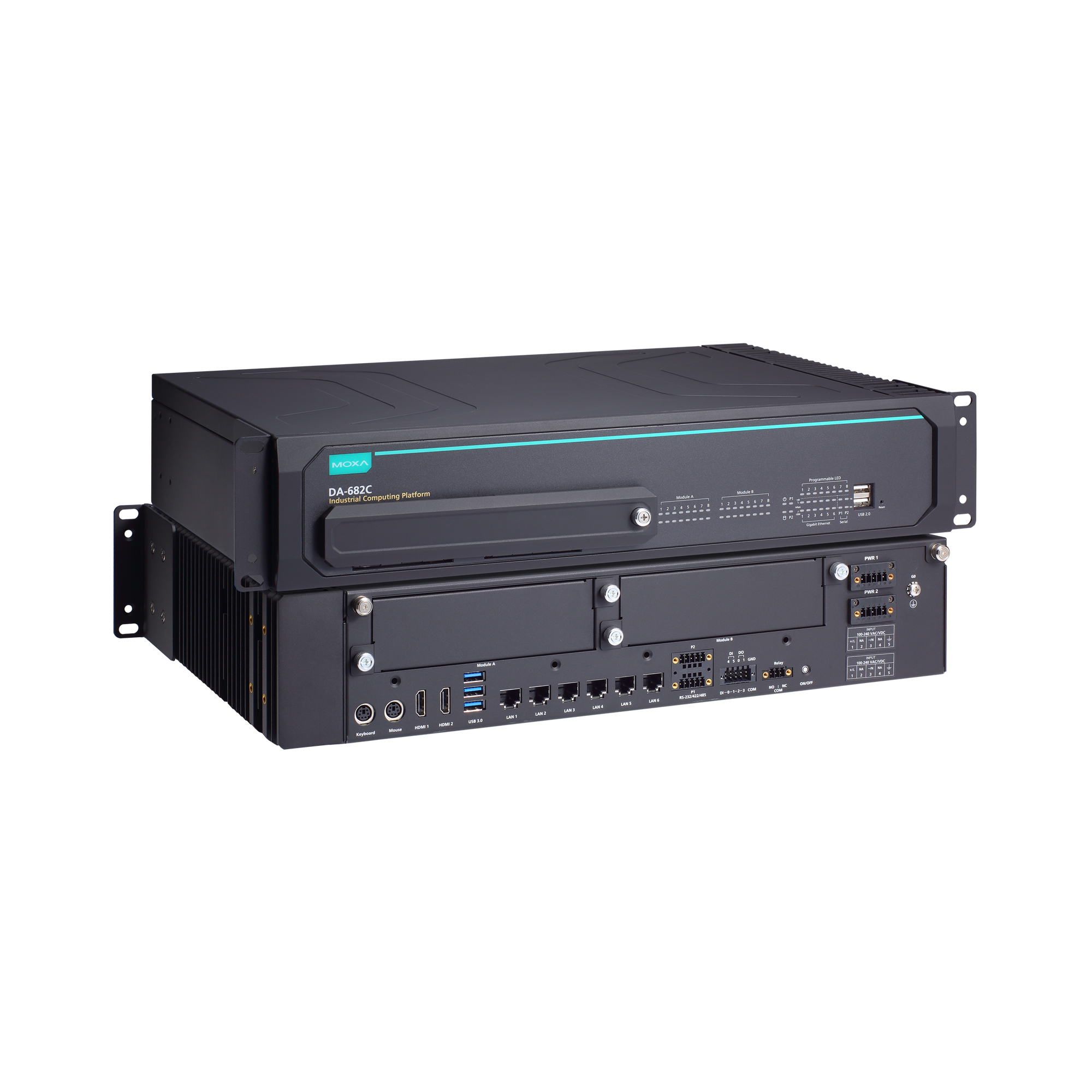

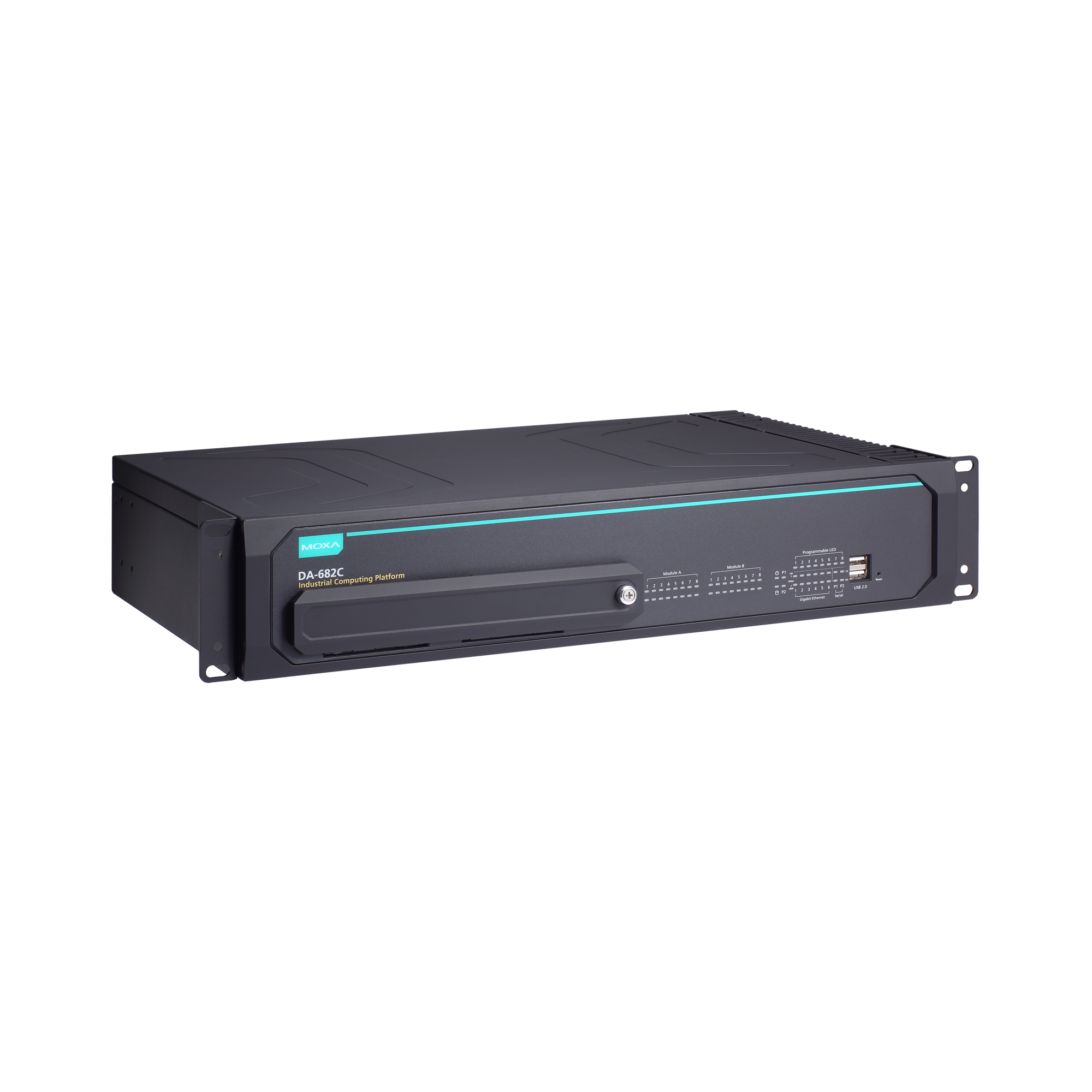

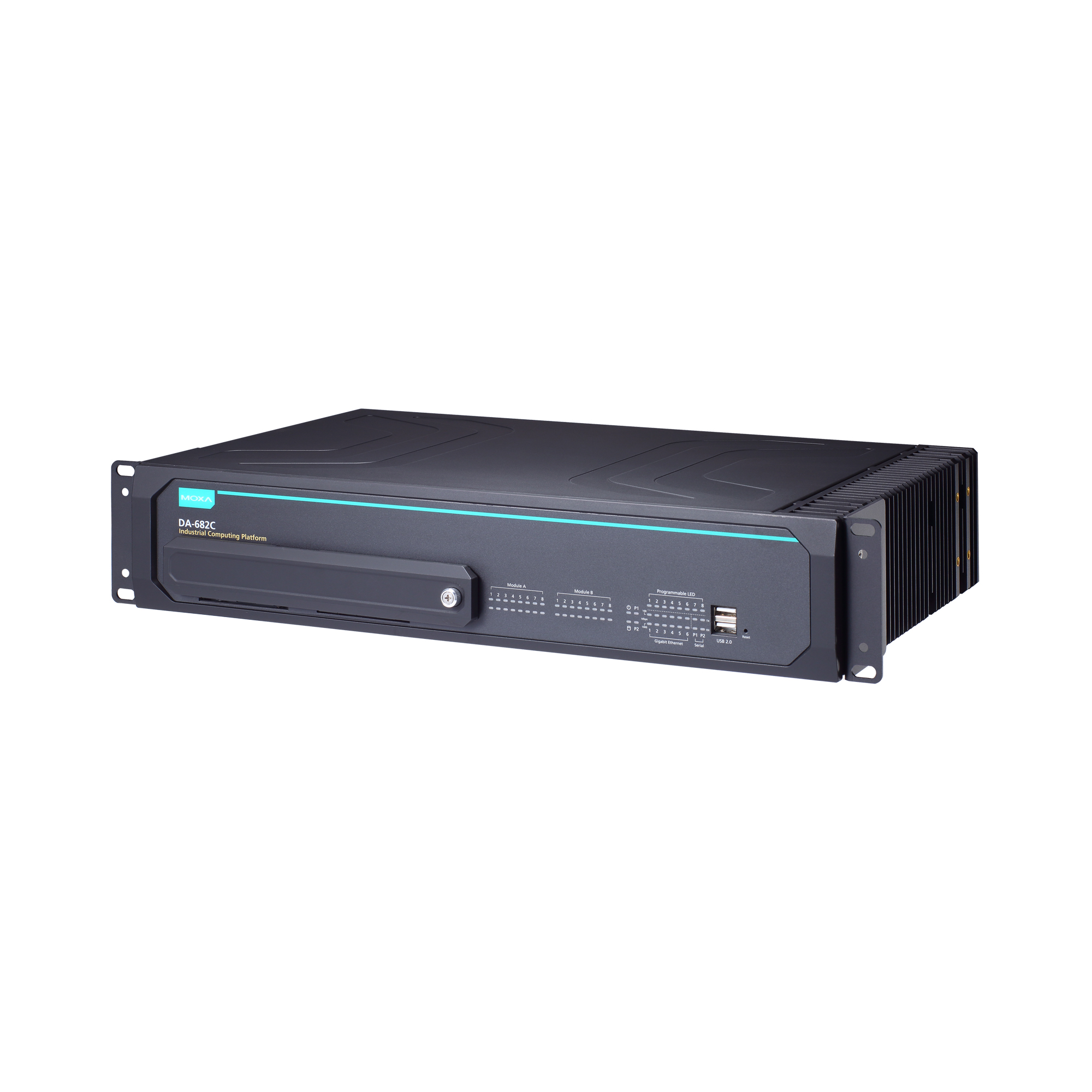

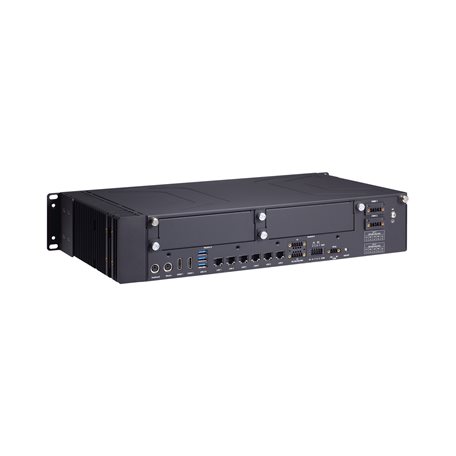

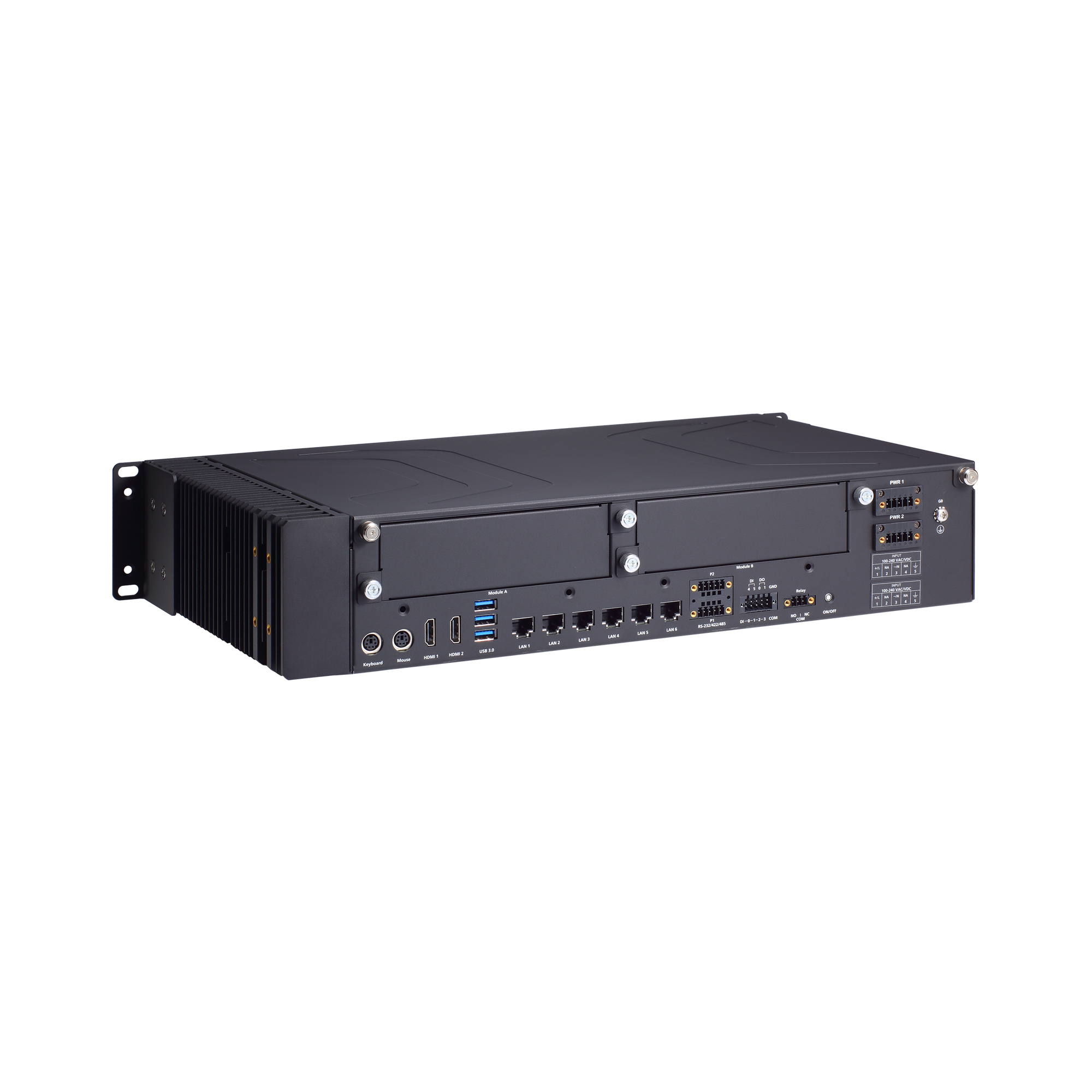

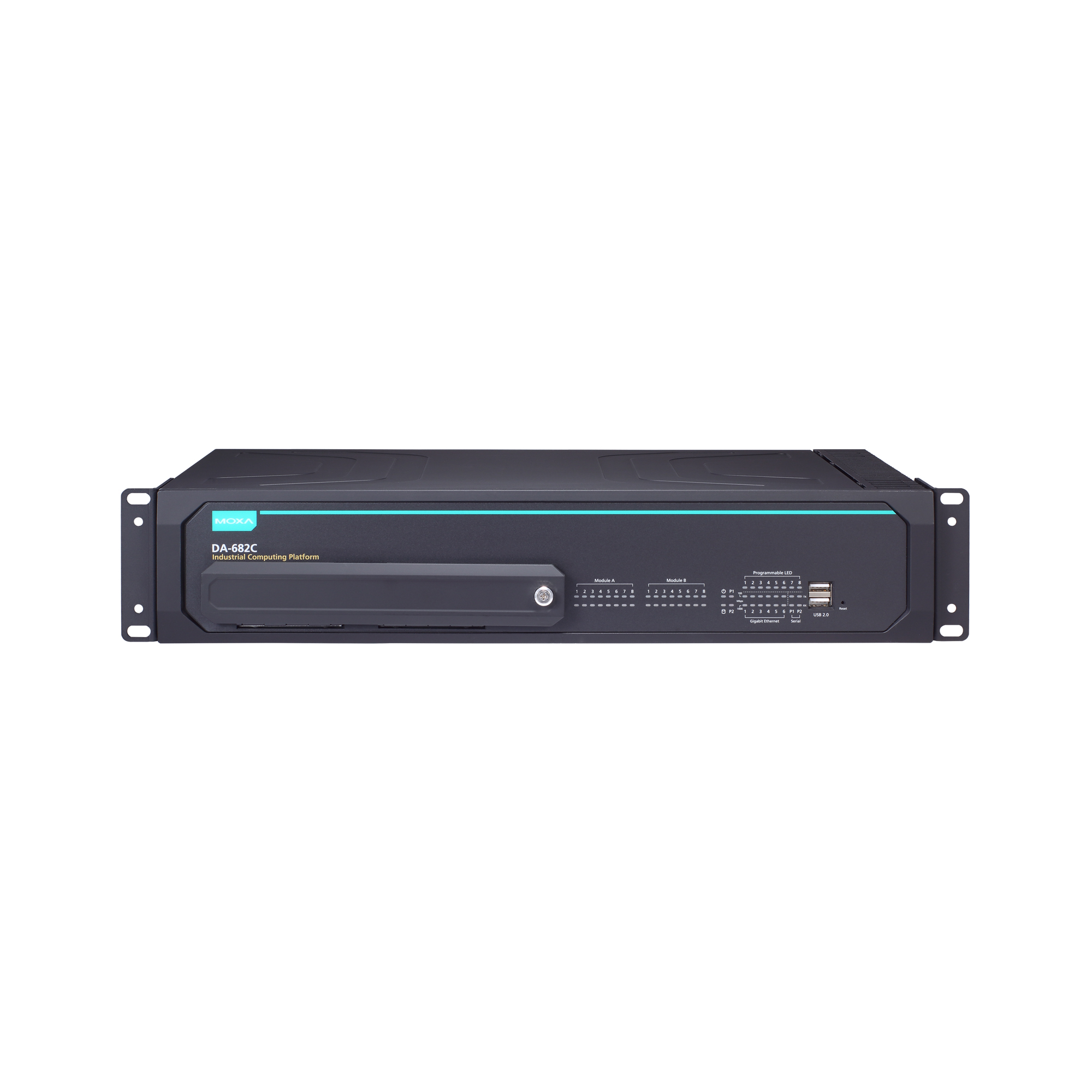

moxa-da-682c-series-image-(1).jpg | Moxa
moxa-da-682c-series-image-1-(1).jpg | Moxa
moxa-da-682c-series-image-2-(1).jpg | Moxa
moxa-da-682c-series-image-3-(1).jpg | Moxa
moxa-da-682c-series-image-4-(1).jpg | Moxa
moxa-da-682c-series-image-5-(1).jpg | Moxa

特点和优势

  • 符合 IEC 61850-3、IEEE 1613 和 IEC 60255 标准，适用于变电站自动化系统
  • 第七代 Intel® Core™ 处理器
  • DDR4 内存插槽；容量高达 32 GB
  • 支持 2 个可热插拔 2.5 英寸 HDD 或 SSD 存储扩展托盘
  • 符合 EN 50121-4 标准，适用于轨道交通轨旁应用
  • 冗余电源（100 至 240 VAC/VDC）

认证

  • moxa-iec61850-3-ieee1613-black-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-rec-certification-logo-image.png | Moxa

联系销售人员

介绍

DA-682C 计算机搭载 Intel® Celeron® 或 Intel® Core™ i3、i5 或 i7 CPU，并配备双显示端口 (2 x HDMI) 、6 个 USB 端口、6 个千兆以太网端口、2 个三合一 RS-232/422/485 串口、6 个数字输入端口和 2 个数字输出端口。DA-682C 还配有 2 个可热插拔 2.5 英寸 HDD/SSD 插槽，支持 Intel® RST RAID 0/1 功能。

采用模块化设计并配备 2 个独立的插槽，提供更灵活的系统集成和扩展，提供了附加价值并提高了便利性。用户可以选择添加各种不同的通信模块，包括 8 端口 RS232/422/485 模块和 4 端口 10/100/1000 Mbps LAN 模块。

DA-682C 符合 IEC-61850-3 和 IEEE 1613 标准，确保为变电站应用提供稳定可靠的系统操作。DA-682C 也支持 IEC 60255 标准，提供智能变电站继电器保护功能。IEC 60255 是测量继电器和保护设备最广泛使用的标准之一，而符合此标准意味着 DA-682C 能够可靠地与智能电子设备 (IED) 无缝配合，成为稳固型变电站自动化系统的一部分。

DA-682C 兼容 EN 50121-4 标准，使其可在轨道交通应用中实现稳定可靠的系统操作，例如：车站 SCADA 系统、轨旁整合防灾、牵引动力继电、信号和安全系统，为智能轨道交通提供了全方位的高度集成视角。外壳采用标准 2U、19 英寸宽机架式坚固外壳。强固的机架式设计提供了工业应用环境所需的高强度保护功能。



外观

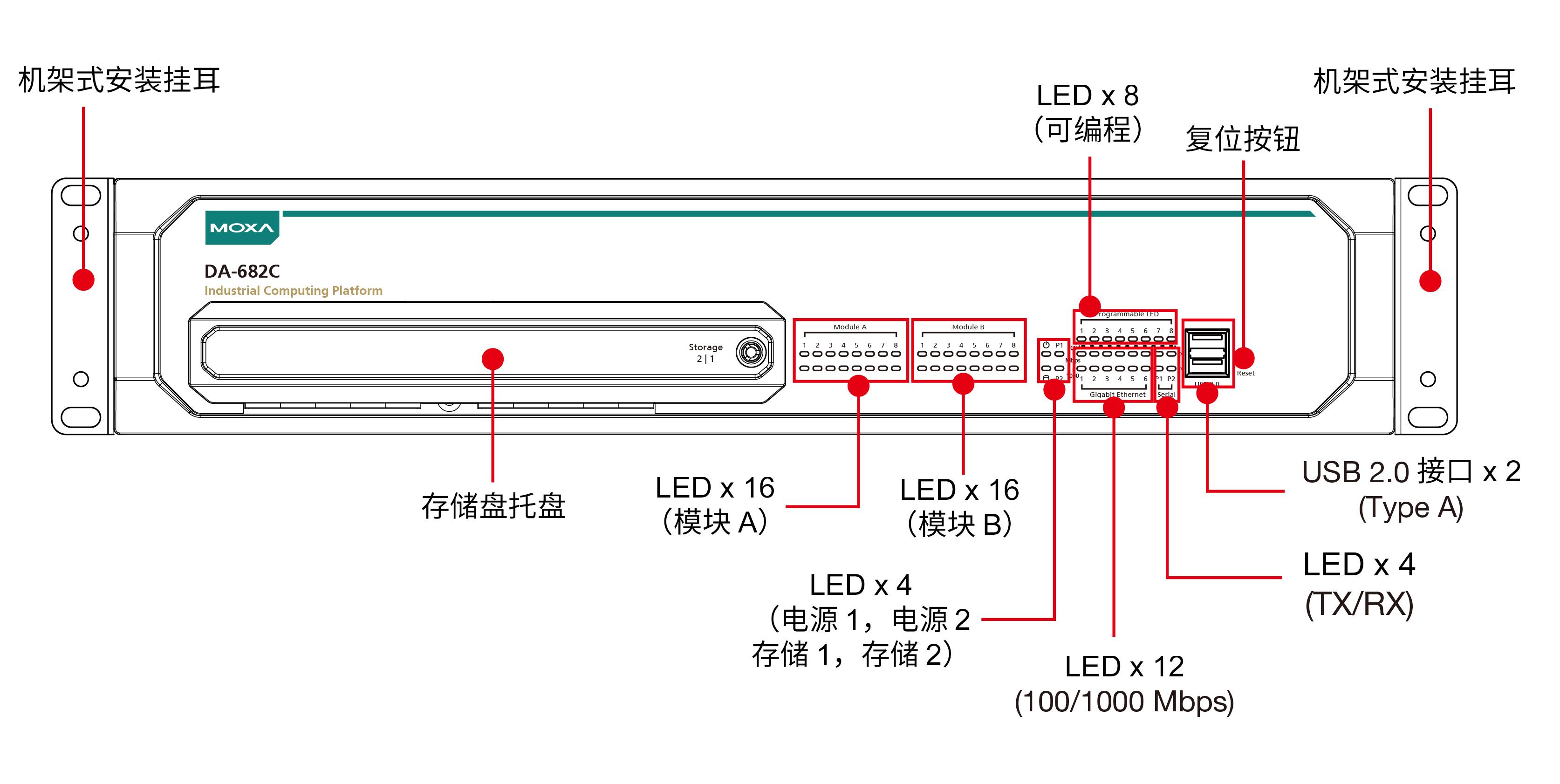

前视图

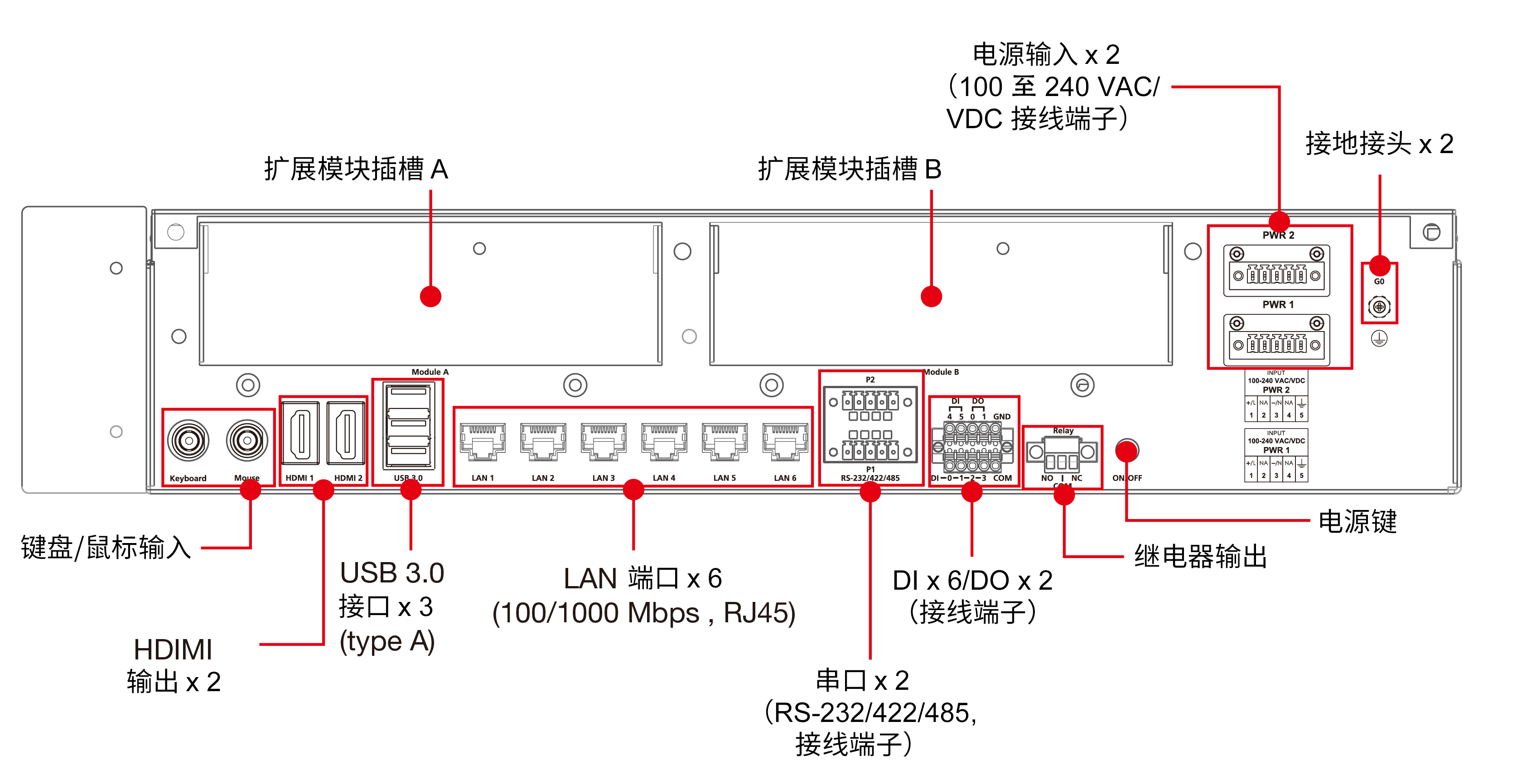

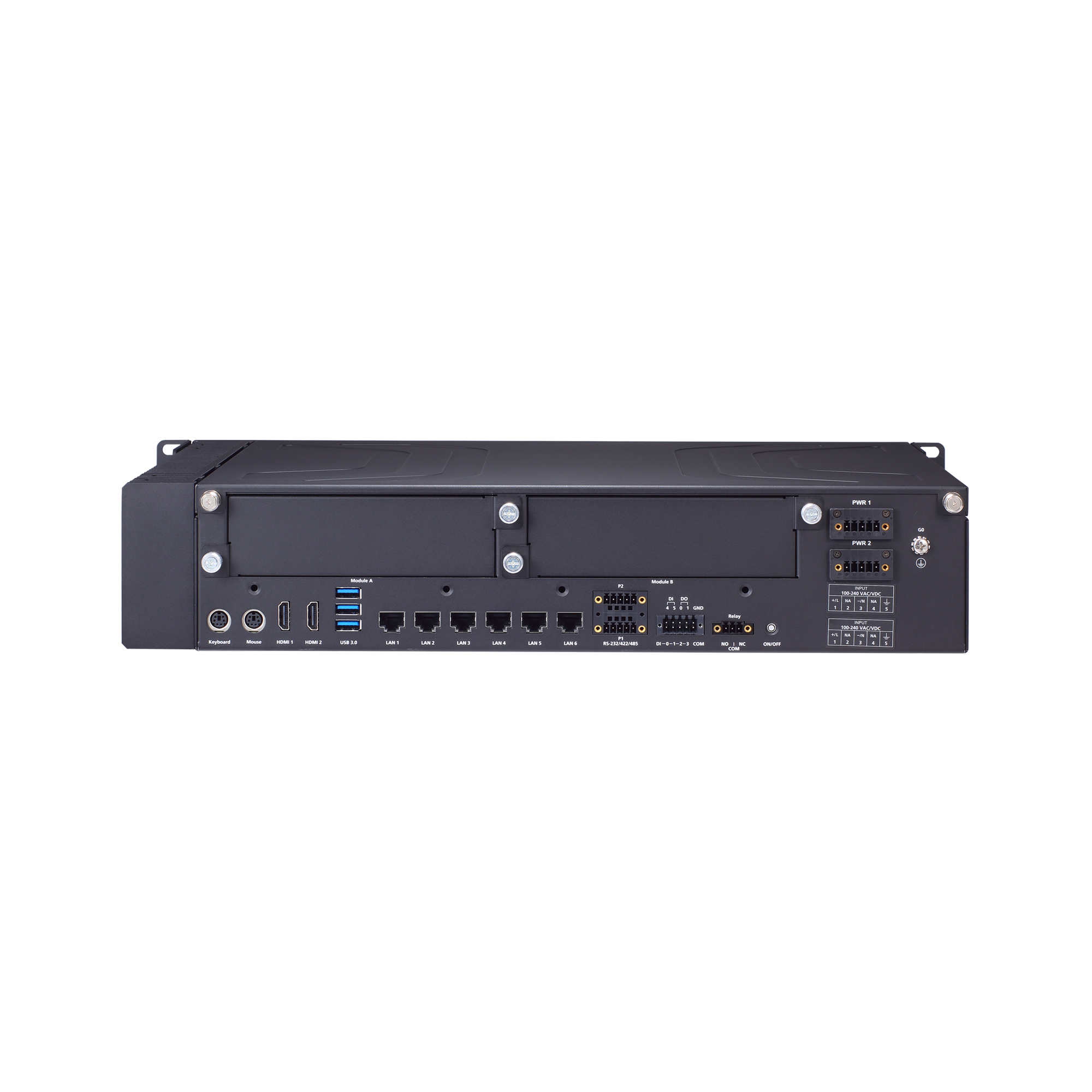

后视图



  • CPU

    Intel® Core™ i7-7600U 处理器（4M 缓存，2.8 GHz）
    Intel® Core™ i5-7300U 处理器（3M 缓存，2.6 GHz）
    Intel® Core™ i3-7100U 处理器（3M 缓存，2.4 GHz）
    Intel® Celeron® 3965U 处理器（2M 缓存，2.2 GHz）

  • 系统内存插槽

    SODIMM DDR4 插槽x 2

  • DRAM

    最大容量 32 GB（SODIMM x 2，每个支持 2133 Mhz，每个模块最大容量 16 GB）

  • 图形控制器

    Intel® HD Graphics 630

  • 存储卡槽

    2.5 英寸 HDD/SSD 插槽x 2

  • 支持的 OS

    Windows 10 Embedded IoT Ent 2019 LTSC 64 位
    Linux Debian 9
    注意： 由 CTOS 提供的 OS

  • 视频输出

    HDMI x 2，HDMI 接头 (type A)

  • USB 2.0

    USB 2.0 接口x 3，type-A 接头
    前面板 2 个端口，计算机内 1 个端口

  • USB 3.0

    USB 3.0 接口x 3，type-A 接头
    后面板 3 个端口

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 6

  • 串口

    RS-232/422/485 端口x 2，软件可选（接线端子）

  • 系统

    电源x 1
    存储x 1
    可编程x 8

  • 串口

    每个端口 2 个 （Tx，Rx）

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 波特率

    300 bps 至 115.2 kbps

  • ESD

    8 kV （4 级）

  • 隔离保护

    2 kV

  • 串口标准

    RS-232/422/485

  • 浪涌保护

    2 kV

  • 接头

    接线端子

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 电源键

    复位按钮（前面板）
    开/关（后面板）

  • 电源功耗

    900 mA @ 100-240 VAC
    900 mA @ 100-240 VDC

  • 外壳

    金属

  • 尺寸（无挂耳）

    440 x 282 x 88 mm（17.32 x 11.08 x 3.46 英寸）

  • 重量

    9,900 g (21.82 lb)

  • 安装

    19 英寸机架式安装

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：8 kV；空气：15 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：20 V/m
    IEC 61000-4-4 EFT：电源：4 kV；信号：4 kV
    IEC 61000-4-5 Surge：电源：4 kV；信号：4 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8：300 A/m
    IEC 61000-4-11

  • 变电站

    IEC 61850-3，IEEE 1613

  • 冲击

    IEC 61850-3 Edition 2.0，IEC 60068-2-27，IEC 60255-21-2

  • 安全

    UL 60950-1、UL 62368-1、EN 62368-1

  • 保护继电器

    IEC 60255

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    365,750 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

全部 驱动程序 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MXview One Series (Windows version)
374.0 MB 		软件包
SHA-512
v1.3.0
  • Windows 10
  • Windows 11
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
 2024年1月31日 2024年1月31日 发布说明
Software Package for MXview One Series (Linux version)
333.4 MB 		软件包
SHA-512
v1.3.0
  • Ubuntu 18.04
  • Ubuntu 20.04
  • Ubuntu 22.04
 2024年1月31日 2024年1月31日 发布说明
Utility for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021 for DN-PRP-HSR-I210 module)
2.3 MB 		管理工具
SHA-512
v1.5
  • Windows 10 IoT Enterprise LTSC 2021
 2023年2月16日 2023年2月16日 发布说明
MMS Service Software Package
1.4 MB 		软件包
SHA-512
v1.2
  • Windows 10 IoT Enterprise LTSC 2021
 2023年1月11日 2023年1月11日 发布说明
x86 Computers (Linux drivers and SDK)
802.0 bytes 		软件包
SHA-512
v1.1
  • CentOS 7.9
  • Debian 11.x
  • Ubuntu 20.04
 2022年11月28日 2022年11月28日 发布说明
Driver for DA-682C Series (peripherals for Windows 10 IoT Enterprise LTSC 2021)
1.7 GB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年8月12日 2022年8月12日 发布说明
Software Package for DA-682C Series (example code for Windows 10 IoT Enterprise LTSC 2021)
16.3 MB 		软件包
SHA-512
v1.3
  • Windows 10 IoT Enterprise LTSC 2021
 2022年6月6日 2022年6月6日 发布说明
Utility for DA-682C Series (Windows 10 IoT Enterprise LTSC 2021)
1.5 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2022年5月13日 2022年5月13日 发布说明
MXview v3.2.6 Software
417.7 MB 		软件包
SHA-512
v3.2.6
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2022年1月7日 2022年1月7日 发布说明
Firmware for DA-682C Series (Linux)
473.8 MB 		固件
SHA-512
v1.2
  • Debian 9.x
 2021年9月8日 2021年9月8日 发布说明
Proactive Monitoring Software Package
68.4 MB 		软件包
SHA-512
v2.2
  • Windows 10 IoT Enterprise LTSC 2019
 2021年7月28日 2021年7月28日 发布说明
MXview v3.2.4 Software
389.2 MB 		软件包
SHA-512
v3.2.4
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2021年7月16日 2021年7月16日 发布说明
Driver for DA-682C Series (DN-PRP-HSR-I210)
132.5 MB 		驱动程序
SHA-512
v1.0
  • Windows 10
 2020年9月30日 2020年9月30日 发布说明
Firmware for DA-682C Series (Linux)
469.0 MB 		固件
SHA-512
v1.1
  • Debian 9.x
 2020年9月15日 2020年9月15日 发布说明
Software Package for DA-682C Series (Linux source code)
1.8 MB 		软件包
SHA-512
v1.1
  • Debian 9.x
 2020年3月24日 2020年3月24日 发布说明
Utility for DA-682C Series (Serial Interface and IO Controller)
1.3 MB 		管理工具
SHA-512
v1.0
  • Windows 10
 2020年3月18日 2020年3月18日 发布说明
Software Package for DA-682C Series (example code for Windows 10 IoT Enterprise LTSC 2019)
16.9 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2020年3月18日 2020年3月18日 发布说明
Driver for DA-682C Series (peripherals for Windows 10 IoT Enterprise LTSC 2019)
693.1 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
 2020年3月18日 2020年3月18日 发布说明
Driver for DA-682C Series (Linux)
2.8 MB 		驱动程序
SHA-512
v1.0
  • Debian 9.x
 2019年10月17日 2019年10月17日 发布说明
Driver for DA-682C Series (DN-SP08 module)
2.5 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2019
  • Windows 10 IoT Enterprise LTSC 2021
 2019年9月1日 2019年9月1日 发布说明
Driver for DA-682C Series (DN-LN04 module)
527.1 KB 		驱动程序
SHA-512
v1.0
  • Windows 10
 2019年9月1日 2019年9月1日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 手册 QIG
名称 类型 语言 版本 发布日期
Windows 10 IoT Enterprise LTSC 2021 (212H) User Manual for x86 Computers
9.4 MB 		手册 英文 v1.2 2023年1月20日 2023年1月20日
Manual for Proactive Monitoring Software
3.9 MB 		手册 英文 v2.0 2021年6月9日 2021年6月9日
QIG for DA-682C Series
509.6 KB 		QIG 英文 v1.1 2021年5月4日 2021年5月4日
DA-682C 系列产品资料表
2.7 MB 		产品资料表 中文 v1.3 2020年6月30日 2020年6月30日
Manual for DA-682C Series (Windows)
5.9 MB 		手册 英文 v1.0 2019年11月22日 2019年11月22日
Manual for DA-682C Series (Linux)
2.4 MB 		手册 英文 v1.0 2019年11月4日 2019年11月4日
Manual for DA-682C Series (hardware)
8.1 MB 		手册 英文 v1.0 2019年10月25日 2019年10月25日
2D CAD for DA-682C Series (DA-682C)
736.1 KB 		2D CAD 英文 2019年8月23日 2019年8月23日

可用型号 (4)

显示图片
比较
moxa-da-682c-kl1-hh-t-image.jpg | MoxaDA-682C-KL1-HH-T
比较
moxa-da-682c-kl3-hh-t-image.jpg | MoxaDA-682C-KL3-HH-T
比较
moxa-da-682c-kl5-hh-t-image.jpg | MoxaDA-682C-KL5-HH-T
比较
moxa-da-682c-kl7-hh-t-image.jpg | MoxaDA-682C-KL7-HH-T
CPUIntel® Celeron® 3965UIntel® Core&tm; i3-7100UIntel® Core&tm; i5-7300UIntel® Core&tm; i7-7600U
电源输入
100-240 VAC/VDC		Dual PowerDual PowerDual PowerDual Power
工作温度-40 to 70°C-40 to 70°C-40 to 70°C-40 to 70°C
