BXP-A101 系列

采用 Intel Atom® x6211E/x6425E 处理器的紧凑型箱式计算机

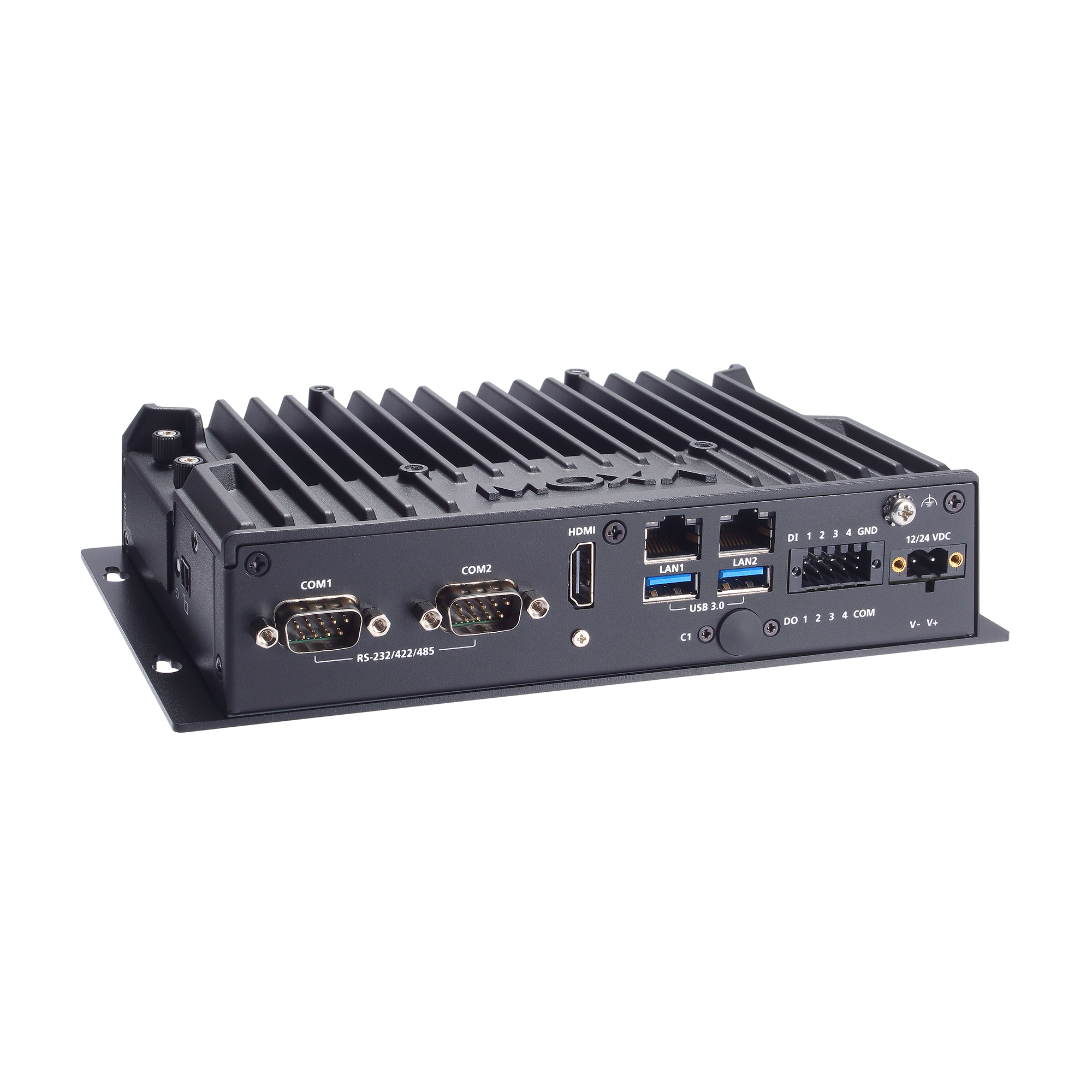

moxa-bxp-a101-series-image-(1).jpg | Moxa

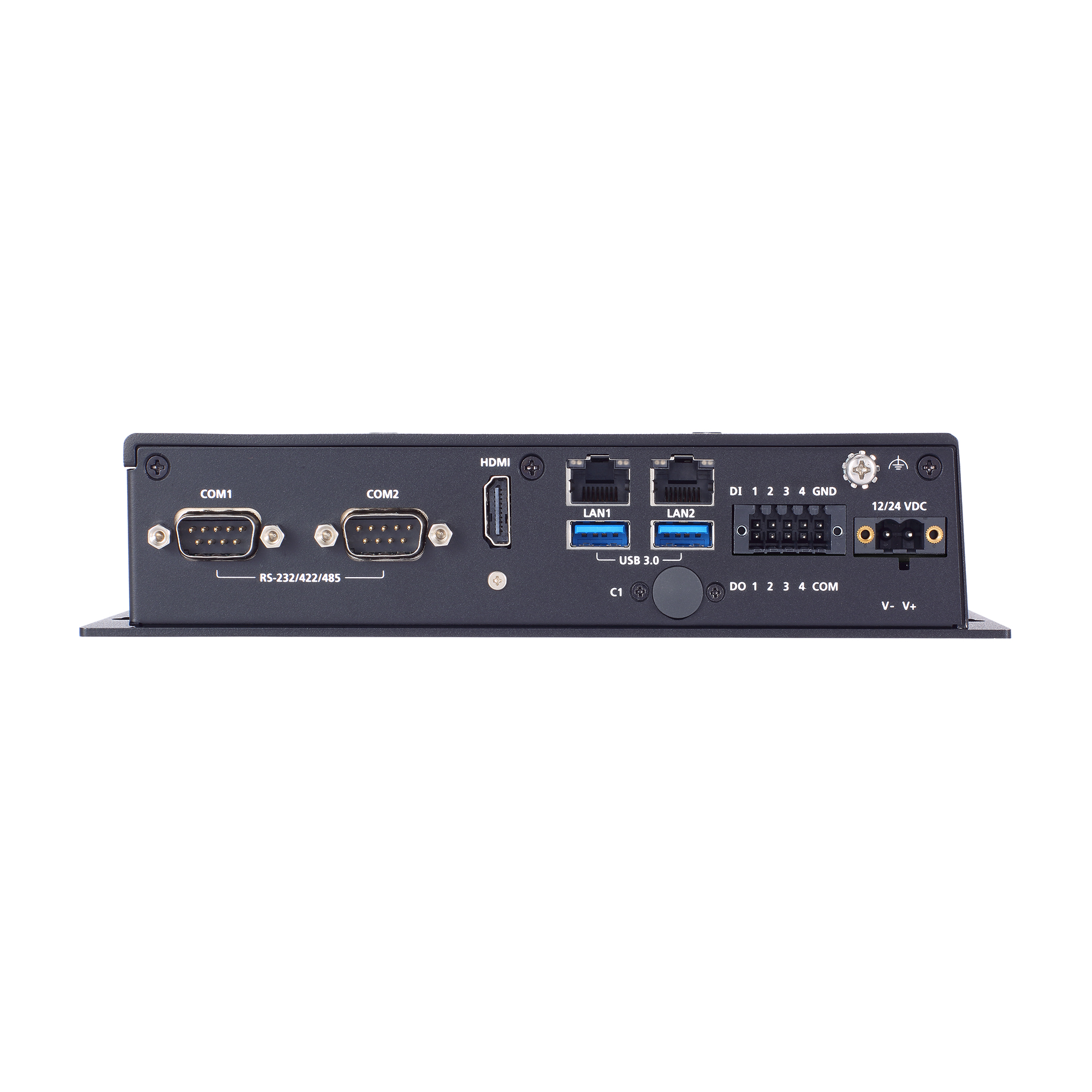

moxa-bxp-a101-series-image-1-(1).jpg | Moxa

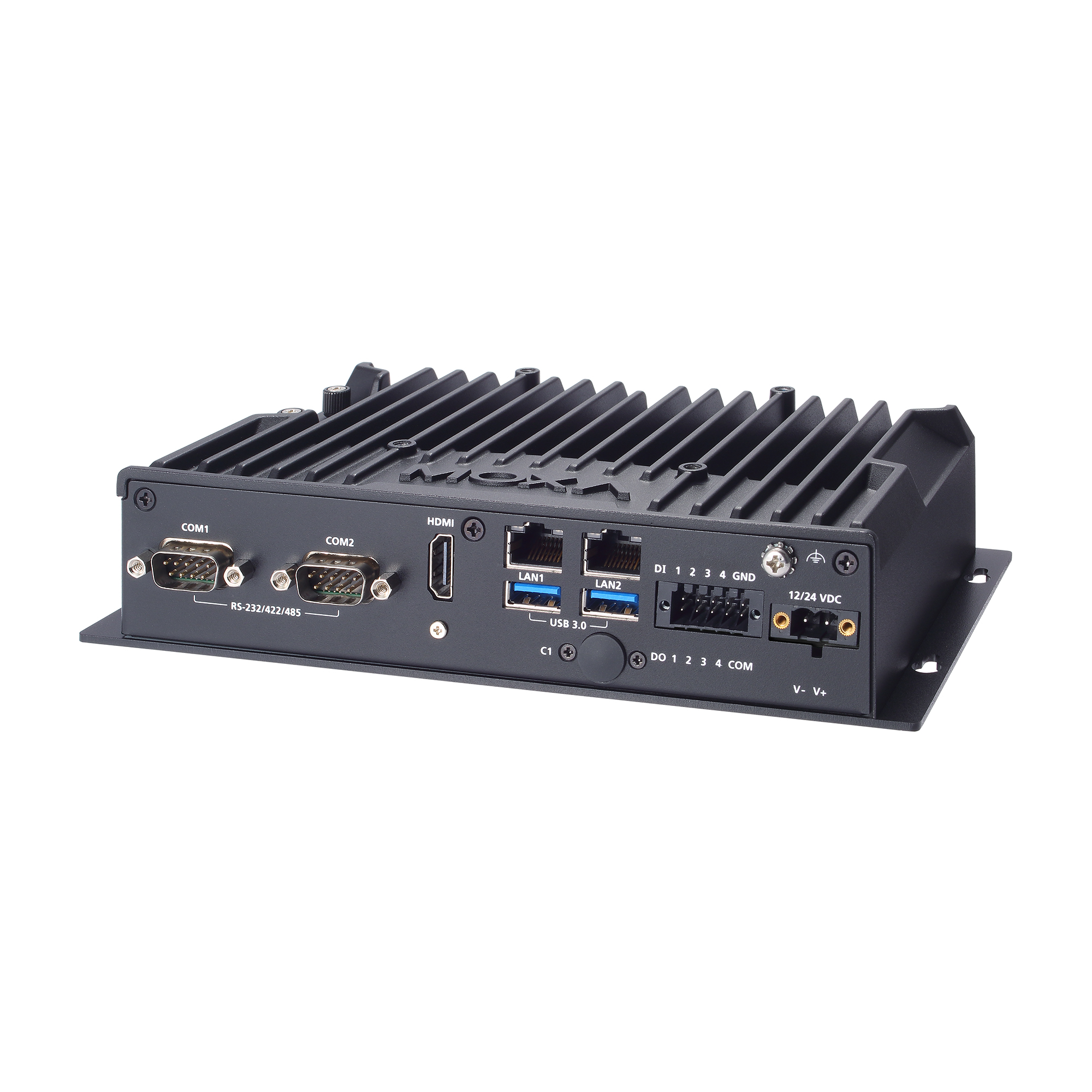

moxa-bxp-a101-series-image-2-(1).jpg | Moxa

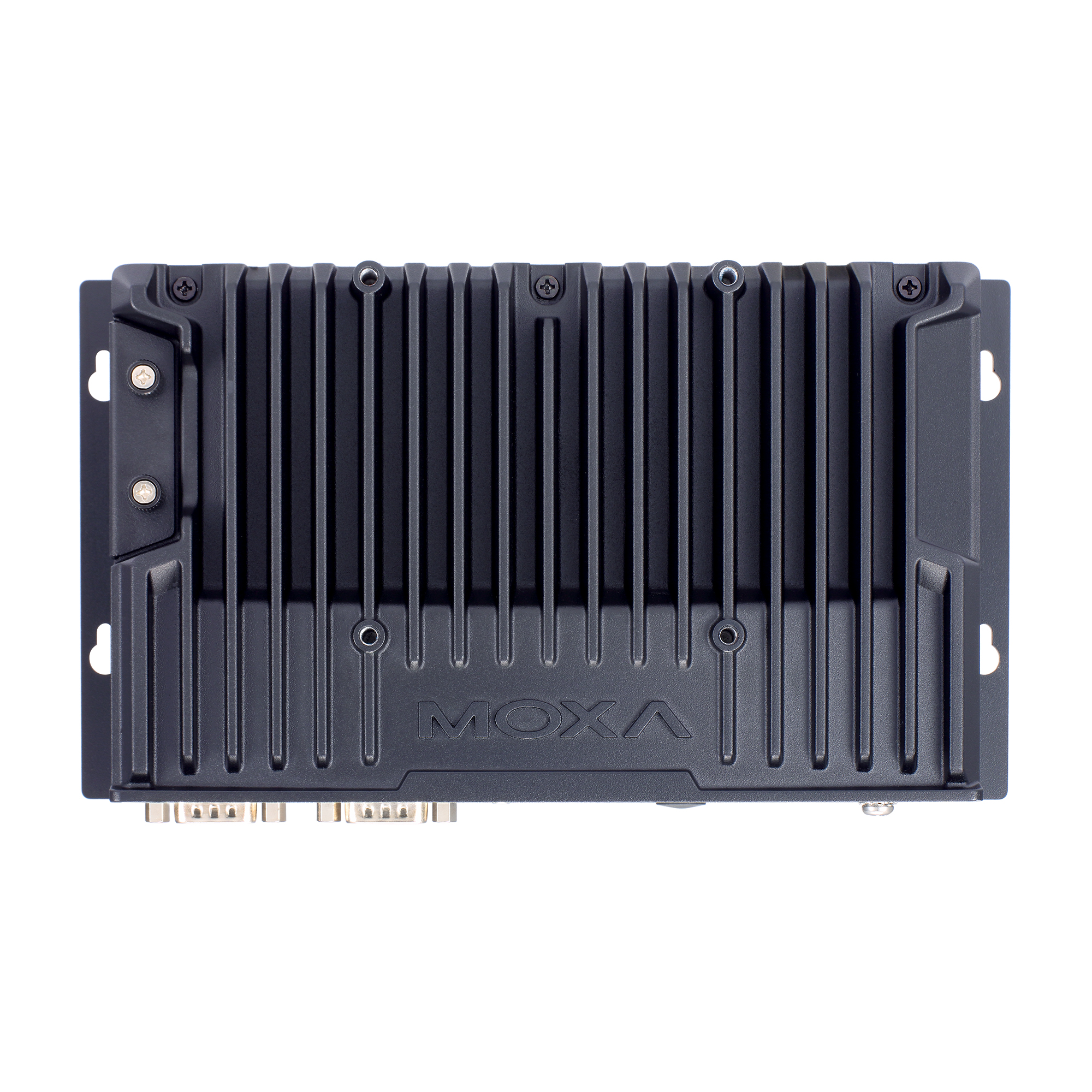

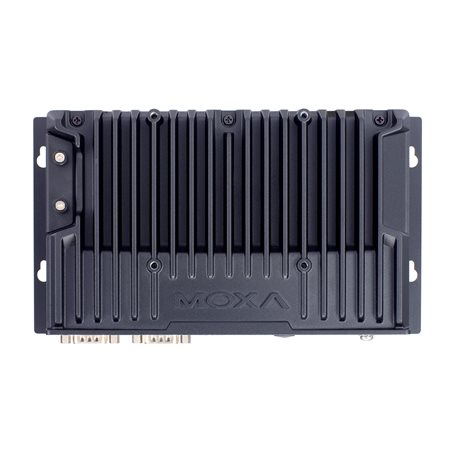

moxa-bxp-a101-series-image-3-(1).jpg | Moxa

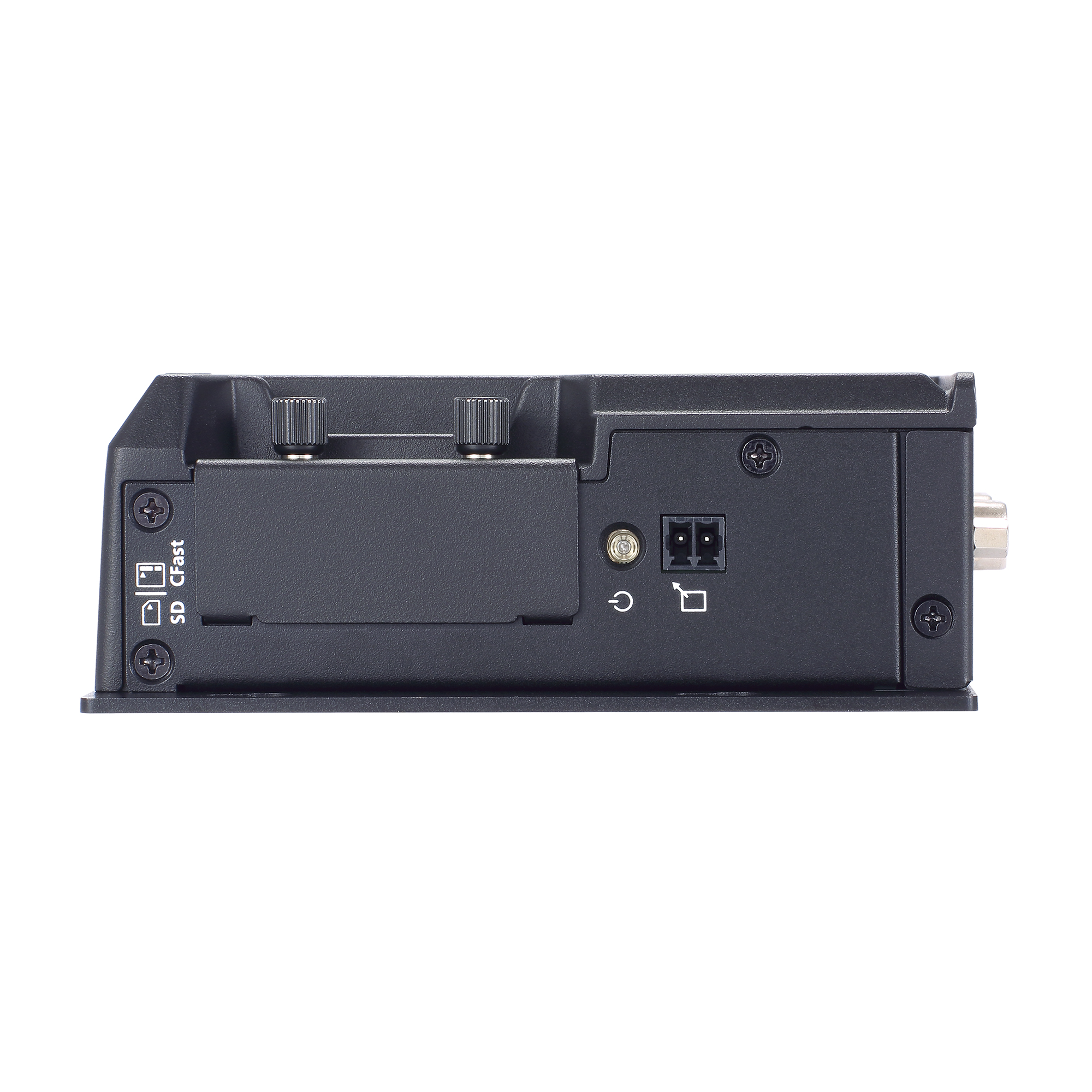

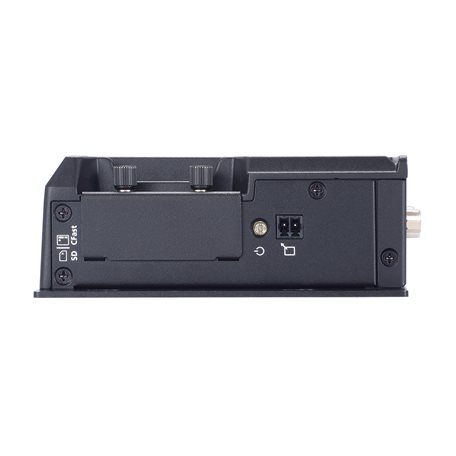

moxa-bxp-a101-series-image-4-(1).jpg | Moxa

特点和优势

  • 箱式计算机，采用无风扇设计
  • Intel Atom® X 系列处理器
  • 紧凑的尺寸，可适应大多数现场应用
  • 支持 -30 至 70°C 工作温度
  • 外部双存储，采用可拆卸外盖设计，便于维护

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-bsmi-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

BXP-A101 壁挂式计算机采用 Intel Atom® X 处理器。这些计算机配备了 2 个软件可选的 RS-232/422/485 串口、2 个千兆以太网端口、4 个数字量输入和 4 个数字量输出。 双存储设计，包括 CFast 和 SD 插槽，方便存储扩展。采用可拆卸外盖设计，以便用户能够在任意位置快速、轻松地更换存储，从而在 可靠、耐用和多功能的平台上实现更加用户友好的功能。

BXP-A101 紧凑型壁挂式计算机采用无风扇设计，可承受 -30 至 70°C 的温度范围，非常适合恶劣的操作环境。 内置的 TPM 2.0 模块保护平台可确保免受未经授权的访问。BXP-A101 是一款完美满足工业环境 OT 和 IT 需求的智能计算解决方案。

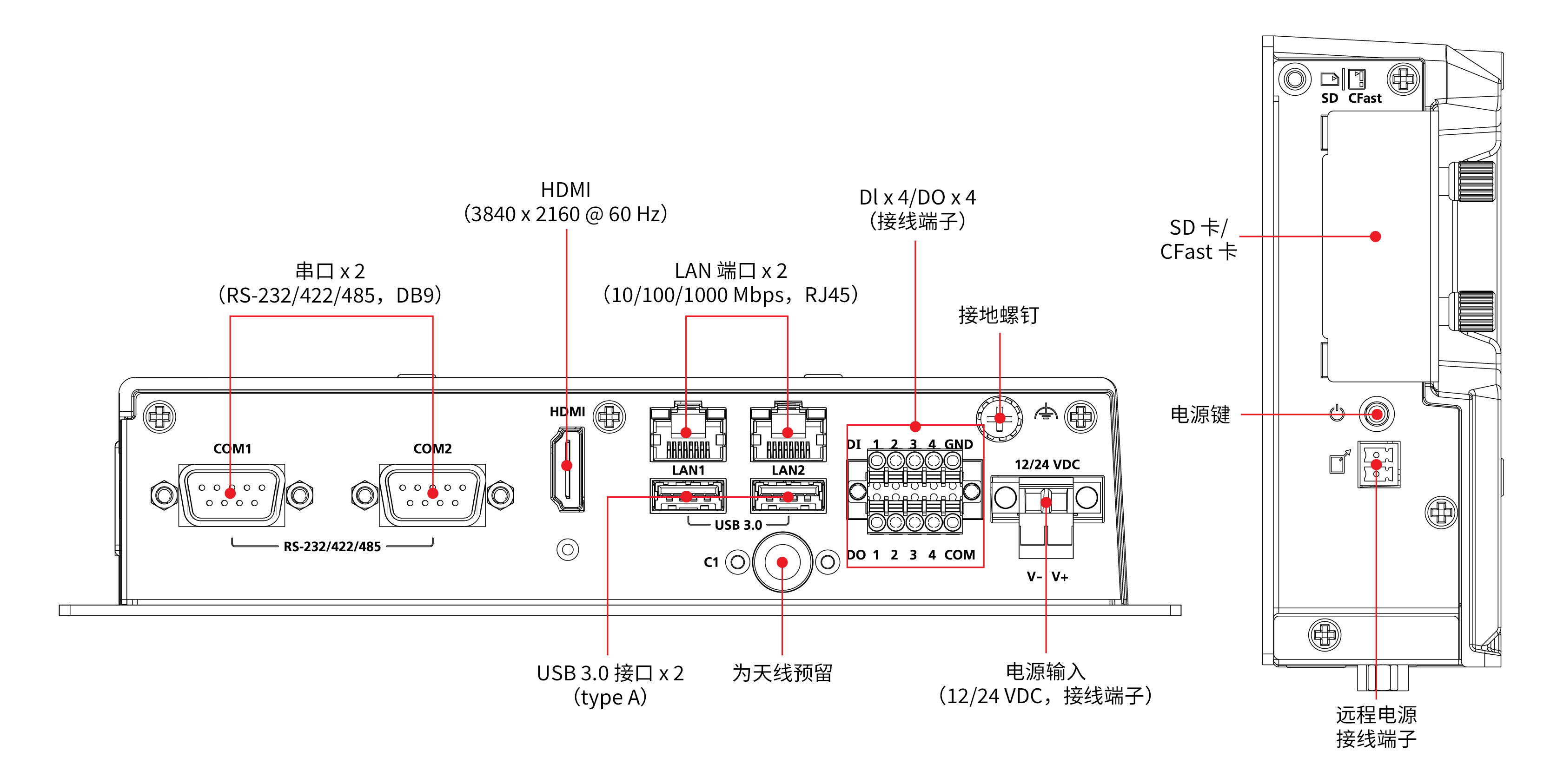

外观

  • CPU

    BXP-A101-E2-T：Intel Atom® x6211E 处理器（双核，1.5 M 缓存，1.30 GHz）
    BXP-A101-E4-T：Intel Atom® x6425E 处理器（四核，1.5 M 缓存，2.00 GHz）

  • 系统内存插槽

    SODIMM DDR4 插槽 x 1，高达 32 GB（最大值）

  • 系统内存预装

    8 GB DDR4

  • 存储卡槽

    CFast 插槽 x 1（SATAIII 接口）
    SD 插槽 x 1，SD 3.0 接口 (SDHC/SDXC)

  • 扩展插槽

    mPCIe 插槽 x 1

  • 支持的 OS

    支持的 Windows 映像和驱动程序：
    - Windows 10 IoT Enterprise LTSC 2021 64 位

    支持的 Linux 映像：
    - Debian 12（内核 6.10）

    支持的 Linux 驱动程序：
    - Debian 12（内核 6.10）
    - Ubuntu 22.04 LTS（内核 5.15）
    - RHEL 9（内核 5.14）

  • 图形控制器

    Intel® UHD Graphics

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2

  • 串口

    RS-232/422/485 端口 x 2（软件可选，DB9 公头接头）

  • USB 3.0

    USB 3.0 接口 x 2，type A 接头

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • TPM

    TPM v2.0

  • 视频输出

    HDMI 1.2a x 1，（type-A 接头）

  • SIM 格式

    Nano

  • SIM 数量

    1

  • 按钮

    电源键

  • 电磁隔离保护

    1.5 kV（内置）

  • 波特率

    50 bps 至 115.2 kbps

  • 接头

    DB9 公头

  • 数据位

    5、6、7、8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • 流量控制

    RTS/CTS，XON/XOFF（数据流向自动控制 (ADDC)，适用于 RS-485），RTS Toggle（仅限 RS-232）

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 接头

    弹簧式 Euroblock 端子

  • 传感器类型

    干接点
    湿接点 (NPN)

  • 干接点

    逻辑 0：靠近 GND
    逻辑 1：打开

  • 湿接点（COM 至 DI）

    逻辑 0：10 至 30 VDC
    逻辑 1：3 VDC，最大值

  • 接头

    弹簧式 Euroblock 端子

  • I/O 类型

    Sink（漏型）

  • 额定电流

    200 mA/通道

  • 电压

    逻辑 0：最大 200mA/通道，漏型
    逻辑 1：24 VDC（典型值），30 VDC（最大值），开启集电极

  • 系统

    电源 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 输入电压

    12/24 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 电源功耗

    50 W

  • 外壳

    金属

  • IP 等级

    IP20

  • 尺寸

    207 x 116.1 x 44.5 mm（8.14 x 4.57 x 1.75 英寸）

  • 安装

    壁挂式

  • 重量

    1,225 g (2.7 lb)

  • 工作温度

    -30 至 70°C（-22 至 158°F）

  • 存储温度

    -40 至 70°C（-40 至 158°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A
    BSMI

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：0.5 kV；信号： 0.5 kV
    IEC 61000-4-5 Surge：电源：0.5 kV，信号：1 kV
    IEC 61000-4-6 CS：3 V
    IEC 61000-4-8 PFMF：1 A/m（50 至 60 Hz 时）

  • 安全

    BSMI
    IEC 62368-1
    UL 62368-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64

  • 包装掉落试验

    ISTA 1A

  • 包装振动试验

    ISTA 1A

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间源

    内置 RTC（实时时钟），带备用锂电池

  • 自动重启触发器

    内置 WDT（看门狗定时器）

  • 时间

    1,581,038 小时

  • 标准

    Telcordia (Bellcore)，GB

软件、固件和驱动程序

筛选

全部 驱动程序 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for BXP-A101 Series (Linux SDK)
53.3 MB 		软件包
SHA-512
v1.0
  • Debian 12.x
  • RHEL 9
  • Ubuntu 22.04
 2025年1月21日 2025年1月21日 发布说明
Software Package for BXP-A101 Series (Windows 10 Enterprise LTSC 21H2 example code)
8.4 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年1月21日 2025年1月21日 发布说明
Driver for BXP-A101 Series (Windows 10 Enterprise LTSC 21H2)
596.5 MB 		驱动程序
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年1月21日 2025年1月21日 发布说明
Utility for BXP-A101 Series (Windows 10 Enterprise LTSC 21H2)
5.9 MB 		管理工具
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2025年1月21日 2025年1月21日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
FOSS Statement for BXP-A101 Windows 10
205.0 KB 		声明书 英文 v1.0 2025年2月20日 2025年2月20日
DRP/BXP/RKP Series Linux User Manual
1.7 MB 		手册 英文 v3.0 2025年1月21日 2025年1月21日
BXP-A101 系列产品资料表
2.8 MB 		产品资料表 中文 v1.0 2025年1月20日 2025年1月20日
Manual for BXP-A101 Series (hardware)
4.0 MB 		手册 英文 v1.0 2025年1月20日 2025年1月20日
Manual for BXP-A101 Series (Windows 10 IoT Enterprise LTSC 21H2)
6.6 MB 		手册 英文 v1.0 2025年1月20日 2025年1月20日
QIG for BXP-A101 Series
1.3 MB 		QIG 英文 v1.0 2025年1月20日 2025年1月20日
Declaration of Conformity for BXP-A101 Series
649.3 KB 		声明书 英文 v1.0 2024年12月18日 2024年12月18日

可用型号 (2)

显示图片
比较
moxa-bxp-a101-e2-t-image.jpg | MoxaBXP-A101-E2-T
比较
moxa-bxp-a101-e4-t-image.jpg | MoxaBXP-A101-E4-T
CPUIntel Atom® x6211EIntel Atom® x6425E
内存8 GB8 GB
存储卡槽1 x CFast
1 x SD		1 x CFast
1 x SD
OS预装––
LAN/串口2/22/2
USB 3.022
DI/
DO		4 x DI
4 x DO		4 x DI
4 x DO
视频输出1 x HDMI1 x HDMI
电源输入12/24 VDC12/24 VDC
