MPC-3101 系列

10.4 英寸无风扇工业平板 PC，通过 EN 50155 认证

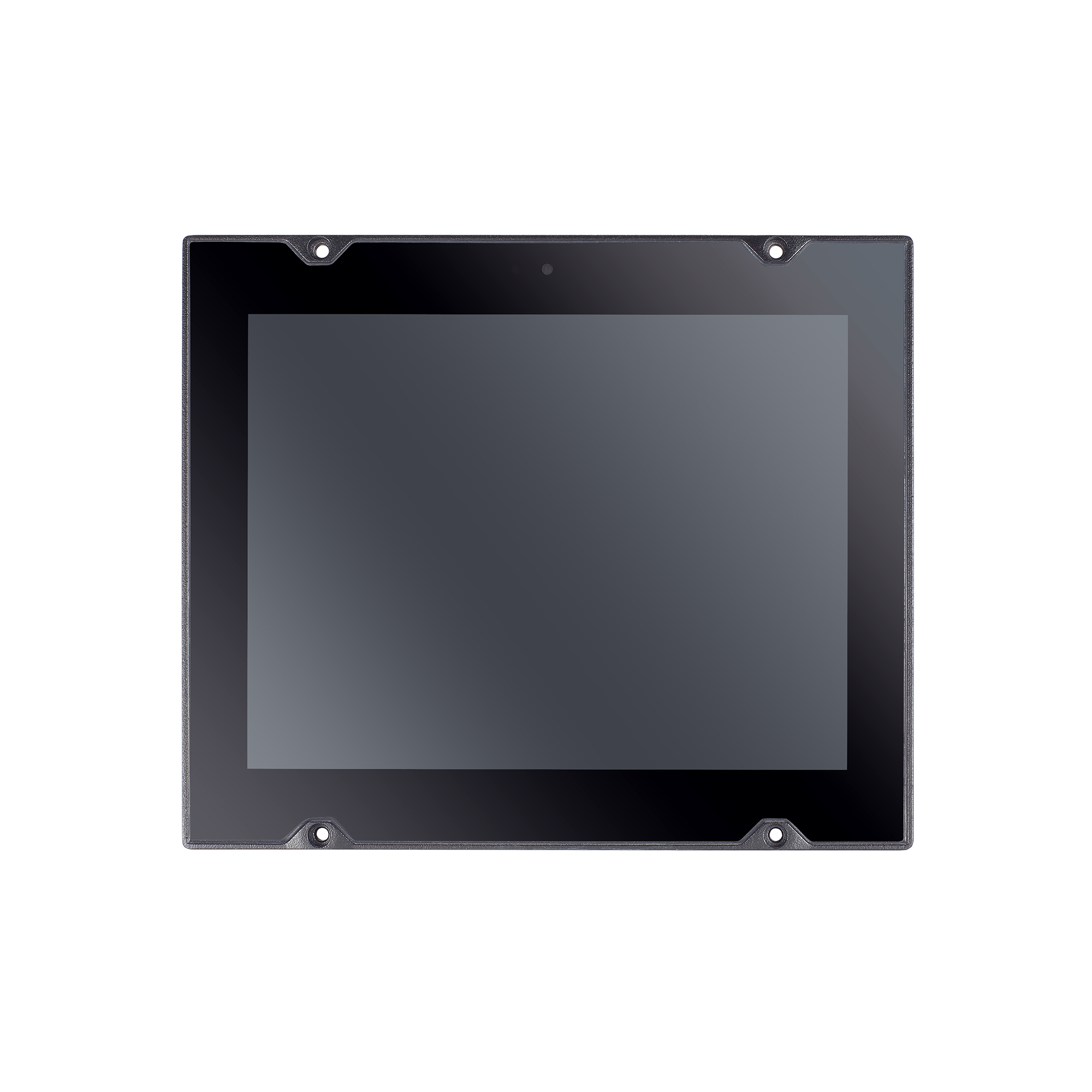

moxa-mpc-3101-series-image-(1).jpg | Moxa

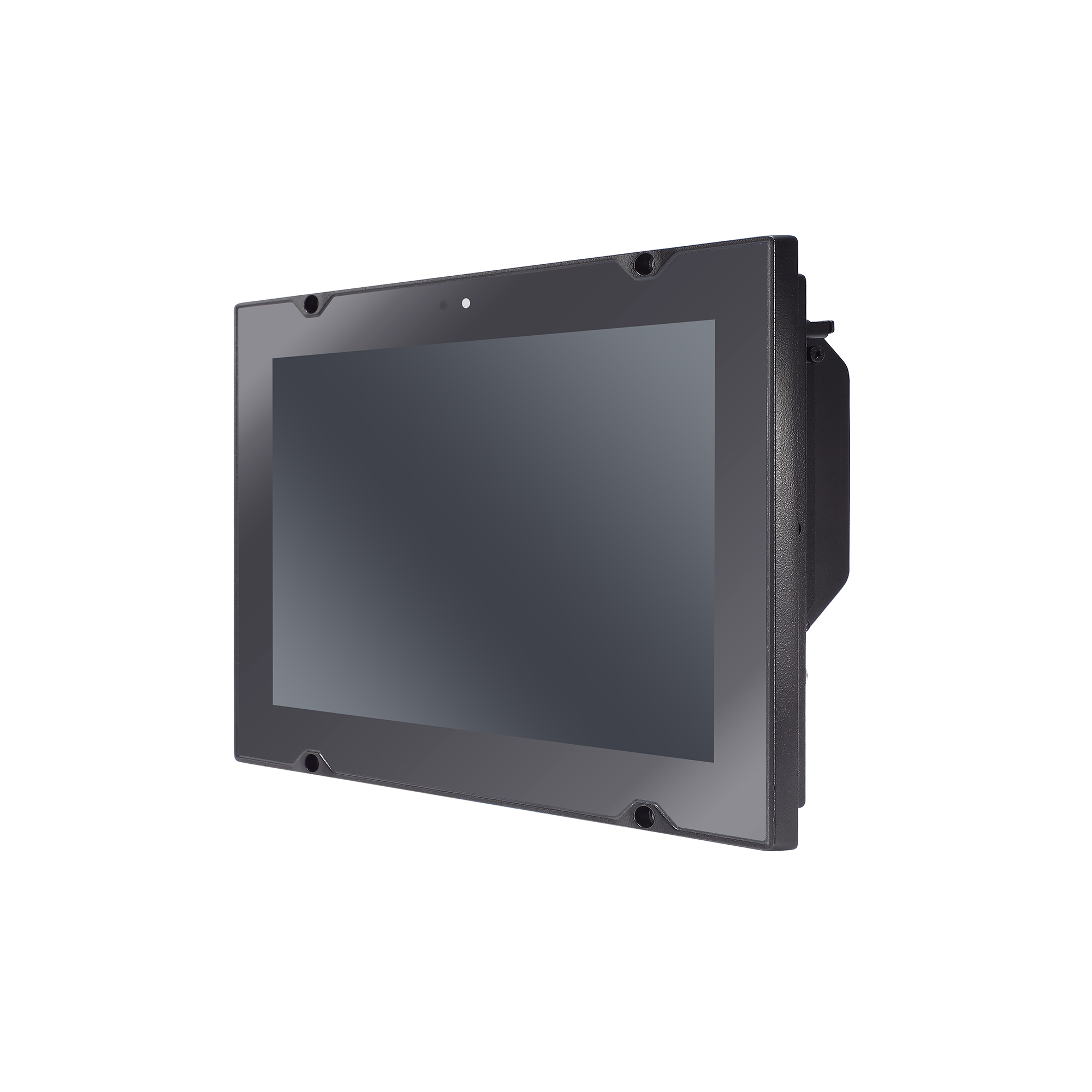

moxa-mpc-3101-series-image-1-(1).jpg | Moxa

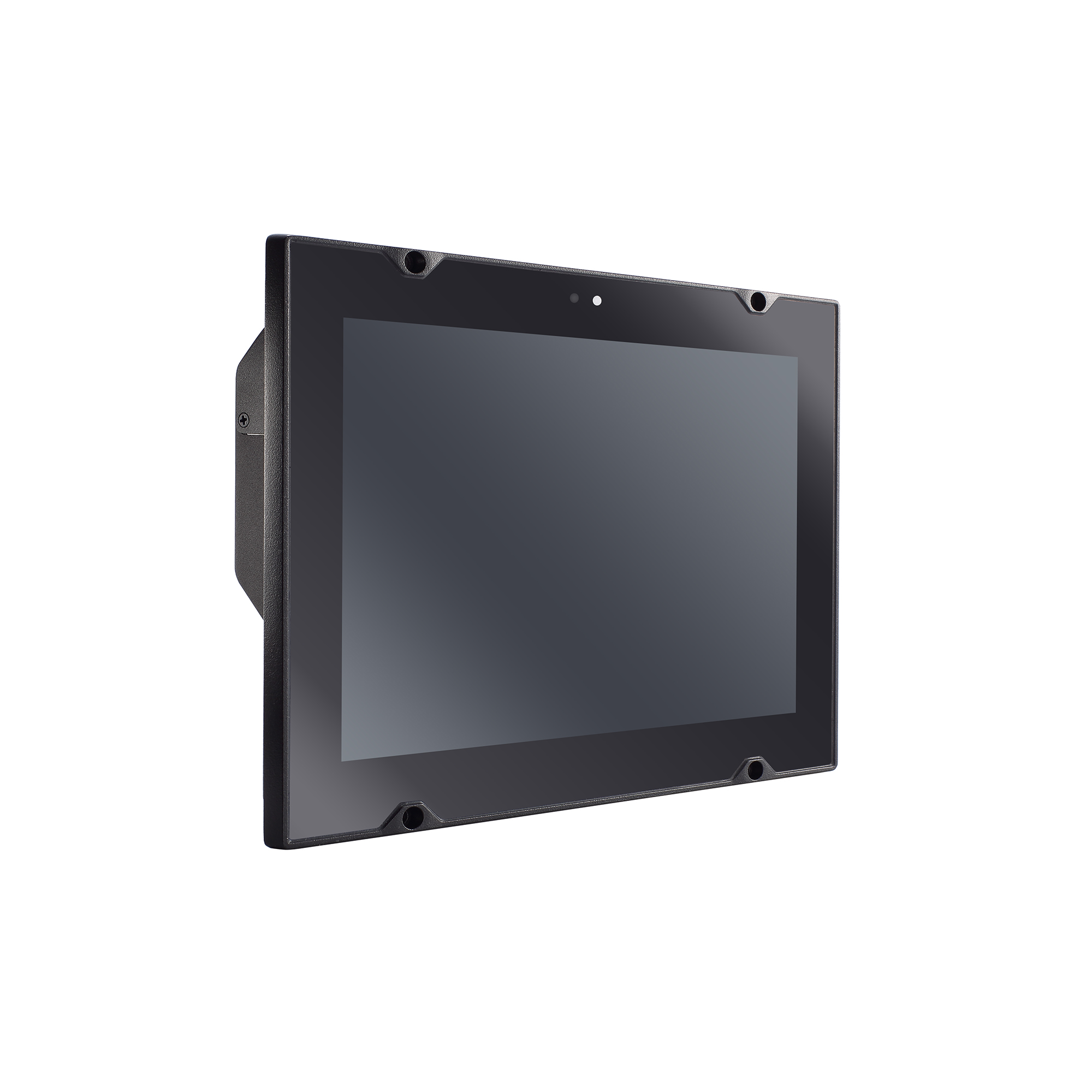

moxa-mpc-3101-series-image-2-(1).jpg | Moxa

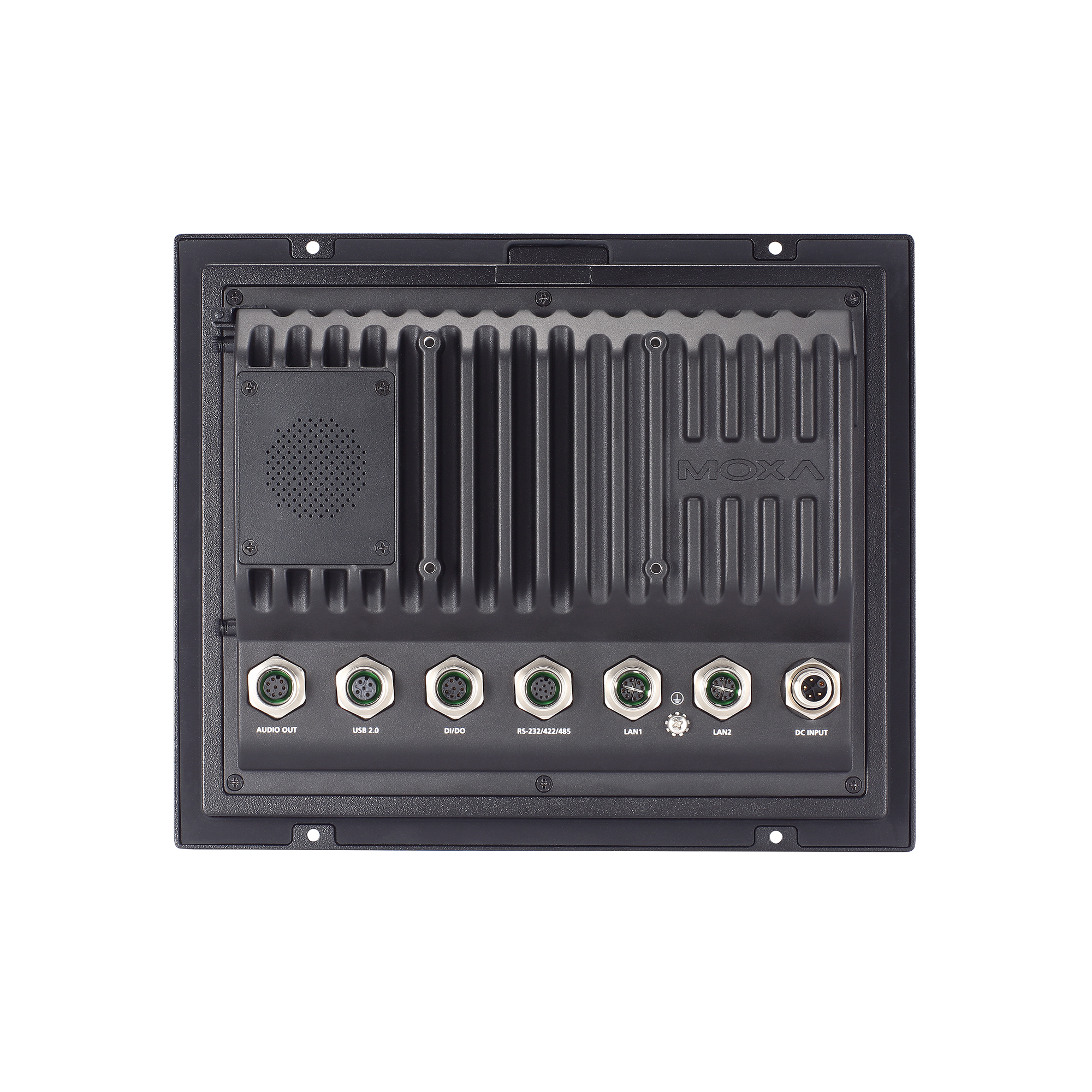

moxa-mpc-3101-series-image-3-(1).jpg | Moxa

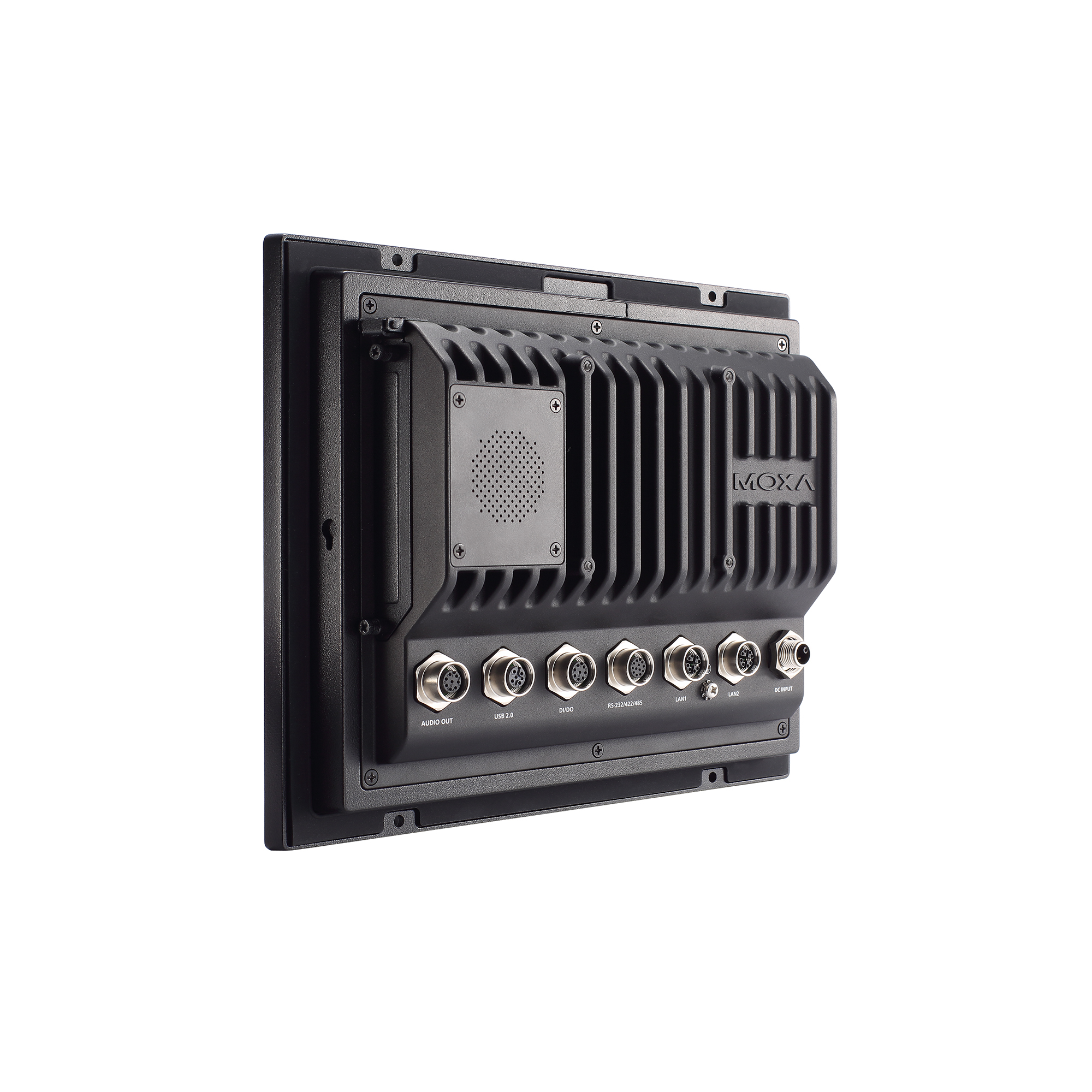

moxa-mpc-3101-series-image-4-(1).jpg | Moxa

特点和优势

  • 10 英寸平板 PC
  • Intel Atom® x6425E 四核处理器
  • 500 尼特或 1000 尼特日光下可视 LCD
  • 屏幕支持多点触控与戴手套触摸
  • -40 至 70°C 宽温设计，无风扇或加热器
  • 24 至 110 VDC，宽范围隔离电源输入
  • 符合所有 EN 50155 强制性测试项目 本产品适用于 EN 50155 标准定义的轨道车辆轨交应用。有关详细说明，请参阅： www.moxa.com/doc/specs/EN_50155_Compliance.pdf

认证

  • moxa-en50155-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

MPC-3101 10 英寸平板 PC 搭载 Intel Atom® x6425E 四核处理器，为工业环境提供了一个可靠耐用的多功能平台。每个接口均配有 IP66 防护等级的 M12 接头，可支持防振防水的连接。 MPC-3101 平板 PC 配备 2 个软件可选的 RS-232/422/485 串口和 2 个千兆以太网端口，并提供支持本地网络冗余功能的多种串口界面和高速 IT 通信。

MPC-3101 平板 PC 专为 -40 至 70°C 温度范围设计，采用无风扇流线型机壳，实现高效散热。这使得该计算机成为油气田、钻井平台等严苛高温户外环境中可靠的工业平台。MPC-3101 也采用 500 尼特或 1000 尼特 LCD 面板，提供日光下可视、戴手套触摸、多点触控的电容屏，带来一流的用户体验。

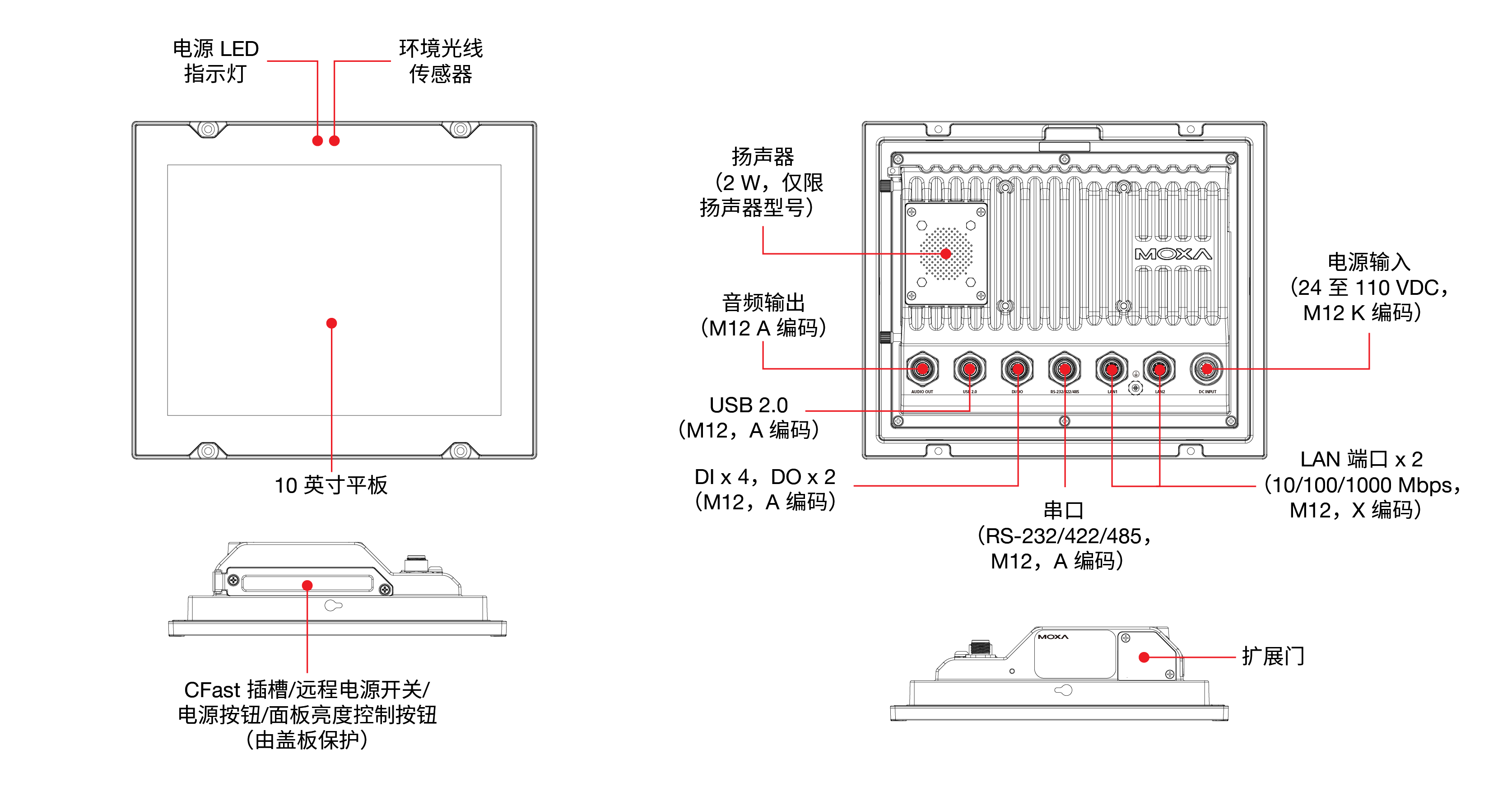

外观



  • CPU

    Intel Atom® x6425E 处理器（四核，1.5M 缓存，2 GHz）

  • 图形控制器

    Intel® UHD Graphics

  • 系统内存预装

    8 GB DDR4 2400 MHz（最大 32 GB）

  • 系统内存插槽

    SODIMM DDR4 2400 插槽 x 1，最高为 32 GB

  • 支持的 OS

    支持的 Windows 映像和驱动程序：
    - Windows 10 IoT Enterprise LTSC 2021（64 位）
    - Windows 11 Professional（64 位）
    - Windows 11 IoT Enterprise LTSC 2024

    支持的 Linux 映像：
    - Debian 13（内核 6.10）

    支持的 Linux 驱动程序：
    -Ubuntu 24.04 LTS（内核 6.10）

  • 存储卡槽

    CFast 插槽 x 1
    M.2 M-key 2242 插槽 x 1

  • 扩展插槽

    mPCIe 插槽 x 1

  • 扬声器

    MPC-3101-E4-LB-SPK-CT-T/E4-SPK-CT-T：
    1（内置，2 W）

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（M12 推拉式 X 编码）x 2

  • 串口

    RS-232/422/485 端口（M12 推拉式 A 编码 12P）x 1

  • 数字输入

    DI x 4（M12 推拉式 A 编码接头）

  • 数字输出

    DO x 2（M12 推拉式 A 编码接头）

  • 音频输入/输出

    1 x 扬声器输出/线路输出（M12 推拉式 A 编码 8-pin）

  • USB

    USB 2.0 x 1（M12 推拉式 A 编码 5-pin），type-A 接头

  • TPM

    TPM v2.0

  • 面板尺寸

    10 英寸（可视图像）

  • 长宽比

    4:3

  • 有效显示区

    210.4 (H) x 157.8 (V) mm

  • 对比度

    1000:1（典型值）

  • 光强度（亮度）

    MPC-3101-E4-LB-CT-T/E4-LB-SPK-CT-T：500 尼特
    MPC-3101-E4-CT-T/E4-SPK-CT-T：1000 尼特

  • 最大颜色数量

    16.7M（8 位/颜色）

  • 面板类型

    AAS

  • 点距 (RGB)

    0.205 (H) x 0.205 (V) mm

  • 像素

    1024 x 768

  • 响应时间

    (Tr+Tf) 25 ms

  • 视角

    178°/178°

  • 触摸类型

    投射式电容触摸屏 (PCAP)

  • 触摸支持点

    4 点触控

  • 支持戴手套操作

    是

  • 电磁隔离保护

    1.5 kV（内置）

  • 比特率

    50 bps 至 115.2 kbps

  • 数据位

    5、6、7、8

  • 流量控制

    RTS/CTS、XON/XOFF、RS-485 数据流向自动控制 (ADDC)、RTS 切换（仅限 RS-232）

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 隔离保护

    光耦隔离：3 kV

  • 传感器类型

    干接点
    湿接点 (NPN)

  • 电压

    干接点：频率为 25 赫兹时：0 至 30 VDC

  • 干接点

    DI 到 COM：
    逻辑 0：靠近 GND
    逻辑 1：打开

  • 湿接点

    源端至 DI：
    逻辑 0：10 至 30 VDC
    逻辑 1：最大 3 VDC

  • 隔离保护

    光耦隔离：3 kV

  • I/O 类型

    Sink（漏型）

  • 额定电流

    最大 200 mA/通道

  • 电压

    逻辑 0：200 mA（每通道最大），sink
    逻辑 1：24 VDC（典型值），30 VDC（最大值），开启集电极

  • 系统

    电源 x 1

  • 输入电压

    24 至 110 VDC

  • 电源功耗

    44 W

  • 外壳

    金属

  • IP 等级

    IPMPC-3101-E4-LB-SPK-CT-T/E4-SPK-CT-T：
    - IP66（正面）
    - IP40（背面）
    MPC-3101-E4-LB-CT-T/E4-CT-T：
    - IP66（正面和背面）

  • 尺寸

    256.9 x 214.4 x 58.9 mm（10.11 x 8.44 x 2.32 英寸）

  • 重量

    2,600 g (5.73 lb)

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 存储温度（含包装）

    -40 至 70°C（-40 至 158°F）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32, FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：6 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：1 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 机械防护等级

    IEC 60529，IP 等级

  • 安全

    IEC 62368-1
    UL 62368-1

  • 冲击

    EN 50155 标准

  • 振动

    EN 50155 标准

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

全部 软件包
名称 类型 校驗和 版本 操作系统 发布日期
Software Package for MPC-3101 and MPC-3121 Series (Windows 10 IoT Enterprise LTSC 21H2 example code)
10.8 MB 		软件包
SHA-512
v1.0
  • Windows 10 IoT Enterprise LTSC 2021
 2026年8月18日 2026年8月18日 发布说明
Software Package for MPC-3101 and MPC-3121 Series (Windows 11 Professional 2025 example code)
10.8 MB 		软件包
SHA-512
v1.0
  • Windows 11 Professional 2025
 2026年8月18日 2026年8月18日 发布说明
Software Package for MPC-3101 and MPC-3121 Series (Windows 11 IoT Enterprise LTSC 2024 example code)
10.8 MB 		软件包
SHA-512
v1.0
  • Windows 11 IoT Enterprise LTSC 2024
 2026年8月18日 2026年8月18日 发布说明

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
MPC-3101 系列产品资料表
2.4 MB 		产品资料表 中文 v1.1 2026年8月18日 2026年8月18日
MPC-3000 Series Windows 10 IoT Enterprise LTSC 2021 (21H2) User Manual
8.5 MB 		手册 英文 v2.0 2026年8月18日 2026年8月18日
MPC-3000 Series Windows 10 IoT Enterprise LTSC 2024 (24H2) User Manual
7.0 MB 		手册 英文 v1.0 2026年8月18日 2026年8月18日
QIG or MPC-3101 and MPC-3121 Series
3.3 MB 		QIG 英文 v1.0 2026年7月15日 2026年7月15日
MPC-3000 Series Linux User Manual
1.7 MB 		手册 英文 v2.0 2026年7月15日 2026年7月15日
MPC-3101/MPC-3121 Series Hardware Manual
7.3 MB 		手册 英文 v1.0 2026年7月15日 2026年7月15日
MPC-3000 Series Windows 11 Professional 2025 Manual
6.9 MB 		手册 英文 v1.0 2026年7月15日 2026年7月15日
Declaration of Conformity (EU/UK) for MPC-3101_MPC_3121
300.1 KB 		声明书 英文 v1.0 2026年7月7日 2026年7月7日

相关内容

筛选

全部 解决方案手册

可用型号 (4)

显示图片
CompareButton
moxa-mpc-3101-e4-lb-ct-t-image.jpg | MoxaMPC-3101-E4-LB-CT-T
CompareButton
moxa-mpc-3101-e4-lb-spk-ct-t-image.jpg | MoxaMPC-3101-E4-LB-SPK-CT-T
CompareButton
moxa-mpc-3101-e4-ct-t-image.jpg | MoxaMPC-3101-E4-CT-T
CompareButton
moxa-mpc-3101-e4-spk-ct-t-image.jpg | MoxaMPC-3101-E4-SPK-CT-T
面板10.4” (4:3)
500 尼特		10.4” (4:3)
500 尼特		10.4” (4:3)
1000 尼特		10.4” (4:3)
1000 尼特
触摸屏PCAPPCAPPCAPPCAP
CPUIntel
Atom®
x6425E		Intel
Atom®
x6425E		Intel
Atom®
x6425E		Intel
Atom®
x6425E
RAM8 GB8 GB8 GB8 GB
嵌入式扬声器–1 (2 W)–1 (2 W)
LAN2222
串口1111
DI/DO4/24/24/24/2
电源输入24 ~ 110
VDC		24 ~ 110
VDC		24 ~ 110
VDC		24 ~ 110
VDC
IP 等级IP66 (正面)
IP66 (背面)		IP66 (正面)
IP40 (背面)		IP66 (正面)
IP66 (背面)		IP66 (正面)
IP40 (背面)
工作温度-40 ~ 70°C-40 ~ 70°C-40 ~ 70°C-40 ~ 70°C
