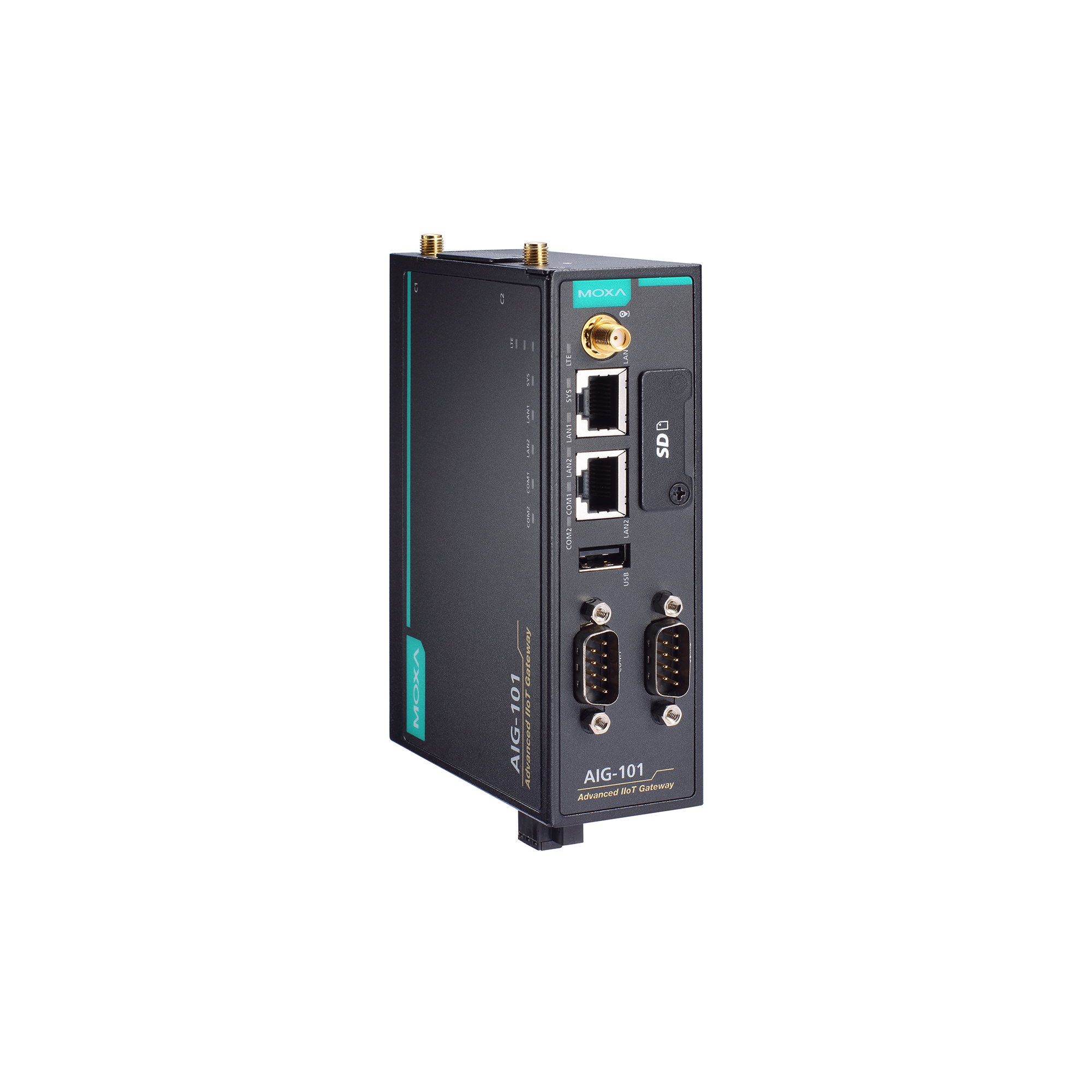

AIG-101 系列

2 端口 Modbus RTU/ASCII/TCP 转 MQTT/Azure/AWS 可访问云端的网关

moxa-aig-101-series-image-(1).jpg | Moxa
moxa-aig-101-series-image-1-(1).jpg | Moxa
moxa-aig-101-series-image-2-(1).jpg | Moxa
moxa-aig-101-series-image-3-(1).jpg | Moxa
moxa-aig-101-series-image-4-(1).jpg | Moxa
moxa-aig-101-series-image-5-(1).jpg | Moxa
moxa-aig-101-series-image-6-(1).jpg | Moxa
NRND 不推荐用于新设计

推荐替代产品:AIG-302 系列

特点和优势

  • 支持通用 MQTT 客户端
  • 支持与内置设备 SDK 的 MQTT 连接,用于 Azure/AWS 云
  • 支持 Modbus RTU/ASCII/TCP master/client
  • 支持 Modbus TCP server
  • 内置网络流量监视和诊断工具,可轻松进行故障排除
  • 支持使用存储转发和数据记录器进行数据缓冲
  • 与 Moxa ioLogik /UPort 设备无缝集成,可轻松扩展 I/O 和串行接口
  • 内置数据处理功能,无需编程
  • 支持 -40 至 70°C 工作温度
  • LTE Cat.1 US、EU 和 APAC 模型可用

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

AIG-101 系列网关是入门级 IIoT 网关,可将 Modbus RTU/ASCII/TCP 设备连接到 Azure、AWS 和 MQTT 等云平台和应用程序。AIG-101 作为 Modbus master,可将现有 Modbus 设备与云平台集成,从而轻松地收集数据并将数据传输到 Azure 和 AWS 云。此外,网关还支持 Modbus TCP slave 模式,能够将数据同时传输到云平台和本地 SCADA 系统。



I/O 和串行接口的轻松扩展

随着现场数量的增加,需要额外的 I/O 或串行接口来连接传感器、仪表和逆变器等设备,以收集和处理生成的大量数据。典型的方法是:安装远程 I/O 和设备服务器来扩展接口,但所需的配置设置对大多数用户来说都比较困难。为了为接口扩展提供极其简单的配置过程,AIG-101 网关具有更好的集成,并配有直观的向导,只需单击几下即可配置 Moxa ioLogik 和 UPort。



内置即用型数据处理功能,无需编码

能源管理系统主要收集平均发电量和能源效率等能源数据。然后,该数据用于显示现场条件,观察能源趋势,并优化能源利用。大多数边缘系统需要额外的编程来处理能源管理系统所需的数据。AIG-101 可对边缘数据进行预处理,并直接向能源管理系统发送有意义的数据。直观的 UI 可轻松配置 IIoT 网关设置,以收集和处理数据。



安全的远程访问降低了维护成本

AIG-101 配备了强大的故障排除工具,可诊断协议状态的相关问题、捕获和分析流量数据包,从而使工程师能够远程识别问题的根本原因,并迅速恢复正常运行。此工具还提供了对 AIG-101 的安全远程访问,使维护工程师能够直接进行访问,节省了大量时间和精力,并缩短了能源管理系统的系统停机时间。



外观

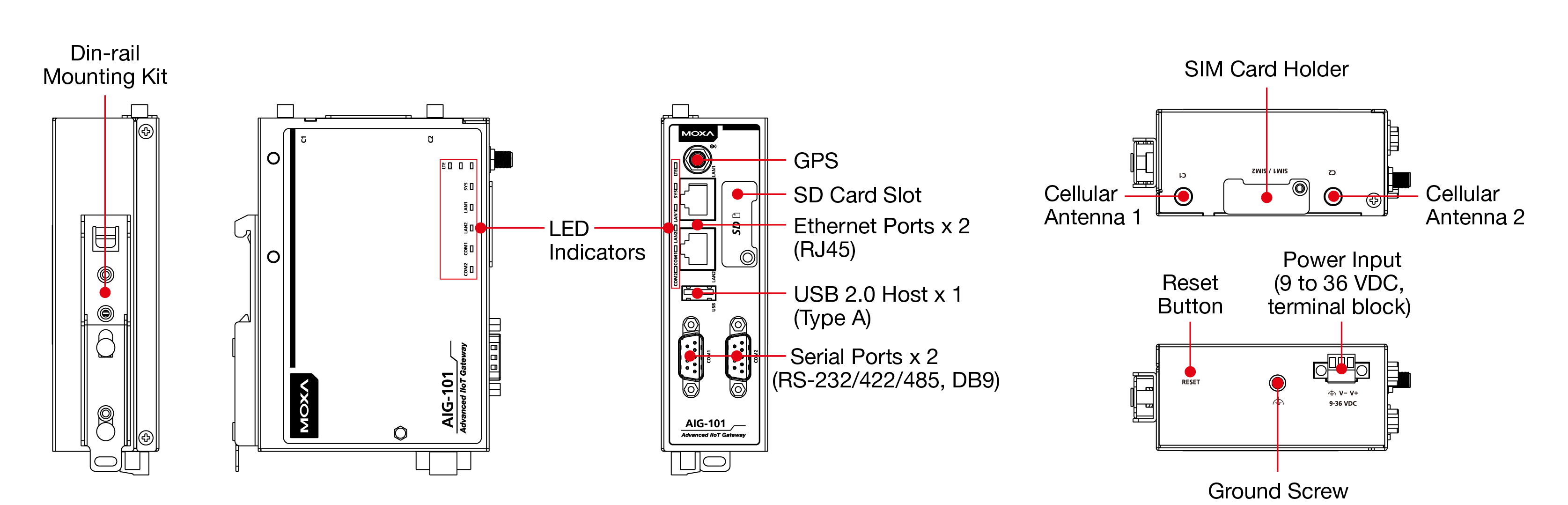

AIG-101-T-AP/EU/US

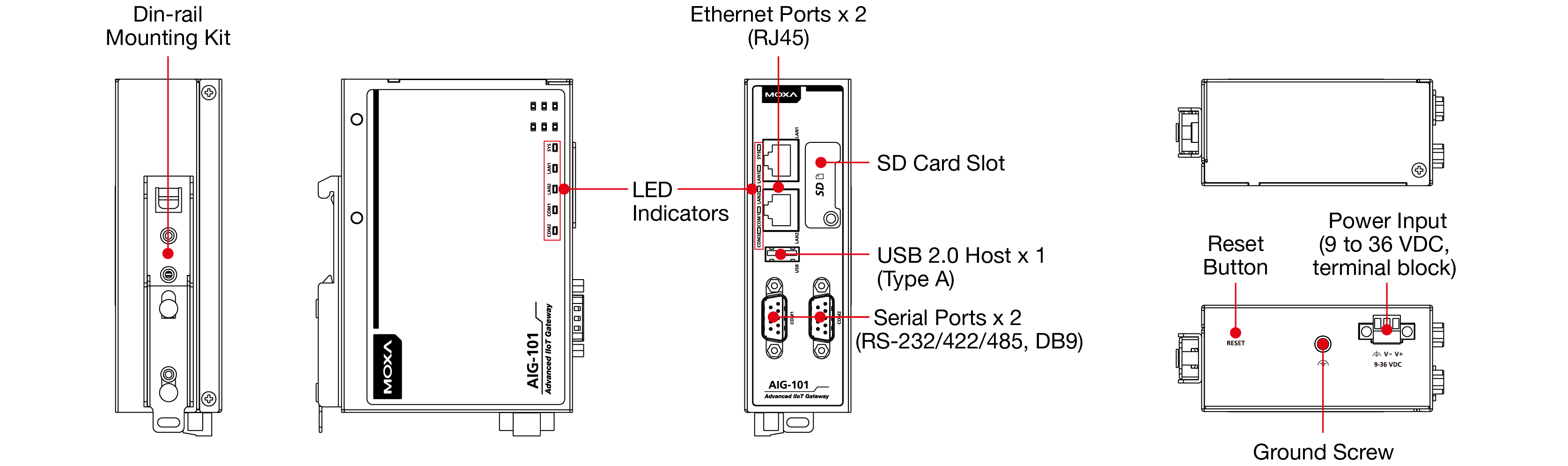

AIG-101-T



  • 10/100BaseT(X) 端口(RJ45 接头)

    2,自动 MDI/MDI-X 连接

  • 电磁隔离保护

    1.5 kV(内置)

  • 工业协议

    Modbus TCP Client (Master) / Server (Slave)
    通用 MQTT
    Azure IoT 设备
    AWS IoT Core

  • 配置选项

    Web Console (HTTP/HTTPS)

  • 对时服务

    NTP Client
    GPS

  • 端口数量

    2

  • 接头

    DB9 公头

  • 串口标准

    RS-232/422/485

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7,8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1,2

  • 流量控制

    RTS/CTS、XON/XOFF

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 蜂窝标准

    LTE Cat.1

  • 蜂窝天线接头

    SMA x 2

  • SIM 格式

    Nano SIM

  • SIM 数量

    2

  • GPS 天线接头

    SMA x 1

  • 频段选择

    US 型号:
    LTE 频段:频段 2 (1900 MHz)/频段 4 (1700 MHz)/频段 5 (850 MHz)/频段 12 (700 MHz)/频段 13 (700 MHz)/频段 14 (700 MHz)/频段 66 (1700 MHz)/频段 71 (600 MHz)
    UMTS 频段:2 (1900 MHz)/频段 4 (1700 MHz)/频段 5 (850 MHz)
    运营商认证:Verizon,AT&T

    EU 型号:
    LTE 频段:频段 1 (2100 MHz) / 频段 3 (1800 MHz) / 频段 7 (2600 MHz) / 频段 8 (900 MHz) / 频段 20 (800 MHz) / 频段 28 (700 MHz)
    UMTS 频段:频段 1 (2100 MHz) / 频段 3 (1800 MHz) 频段 8 (900 MHz)

    AP 型号:
    LTE 频段:频段 1 (2100 MHz)/频段 3 (1800 MHz)/频段 5 (850 MHz)/频段 8 (900 Mhz)/频段 28 (700 MHz)
    UMTS 频段:频段 1 (2100 MHz) / 频段 5 (850 MHz) / 频段 8 (900 MHz)

  • 工业协议

    Modbus RTU/ASCII Master

  • 模式

    Master

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    每个端口 256 个

  • 模式

    Server (Slave)
    Client (Master)

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Client 连接数量

    4

  • 最大 Server 连接数量

    64

  • 最大命令数量

    1500

  • 支持的版本

    v3.1.1
    v3.1

  • QoS 级

    0、1、2

  • 验证方法

    用户名和密码

  • 安全传输

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • 本地功能

    保持活动状态
    保留消息
    清除会话
    遗嘱消息

  • Moxa 功能

    存储转发
    自定义有效负载
    远程 API 调用

  • 支持的连接协议

    MQTT
    基于 WebSocket 的 MQTT
    AMQP
    基于 WebSocket 的 AMQP

  • 验证方法

    对称密钥
    X.509 证书

  • Azure 直接方法

    重启
    软件升级
    远程 API 调用

  • Moxa 功能

    存储转发
    自定义有效负载

  • QoS 级

    0,1

  • 验证方法

    X.509 证书
    私钥
    受信根 CA

  • 本地功能

    保持活动状态

  • Moxa 功能

    存储转发
    自定义有效负载

  • 可通过作业调用命令

    重启
    软件升级
    远程 API 调用

  • microSD 插槽

    最高 32 GB(兼容 SD 2.0)
    支持的最大标签数:1500

  • 输入电压

    9 至 36 VDC

  • 电源接头

    螺丝紧固 Euroblock 端子

  • 电源功耗

    8 W(最大值)

  • 尺寸

    128.5 x 89.1 x 41 mm(5.06 x 3.51 x 1.61 英寸)

  • 外壳

    金属

  • 安装

    导轨式安装
    壁挂式安装(附可选套件)

  • 重量

    AIG-101-T:492 g (1.08 lb)
    AIG-101-T-AP/EU/US:512 g (1.13 lb)

  • 相对湿度

    5 至 95%(非冷凝)

  • 工作温度

    -40 至 70°C(-40 至 158°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • EMC

    EN 55032/35

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:1 kV;信号:1 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 安全

    IEC 62368-1
    UL 62368-1
    EN 62368-1

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-64
    5 Grms @ 5 至 500 Hz,随机波,每个轴 1 小时(未连接 USB 设备)

  • 蜂窝标准

    EN 303 413 (GPS)
    EN 301 908-1 (WCDMA/LTE)
    EN 301 908-2/-13 (WCDMA/LTE)
    EN 301 489-1/-19
    EN 301 489-1/-52
    EN 62311

  • 射频

    FCC
    PTCRB
    RCM

  • 运行商认证

    Verizon
    AT&T

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    566,458 小时

  • 标准

    Telcordia SR332
