AIG-301 系列

2 端口 Modbus 转 Azure 高级 IIoT 网关，基于 Arm® Cortex™-A7 双核 1 GHz 处理器，Azure IoT Edge

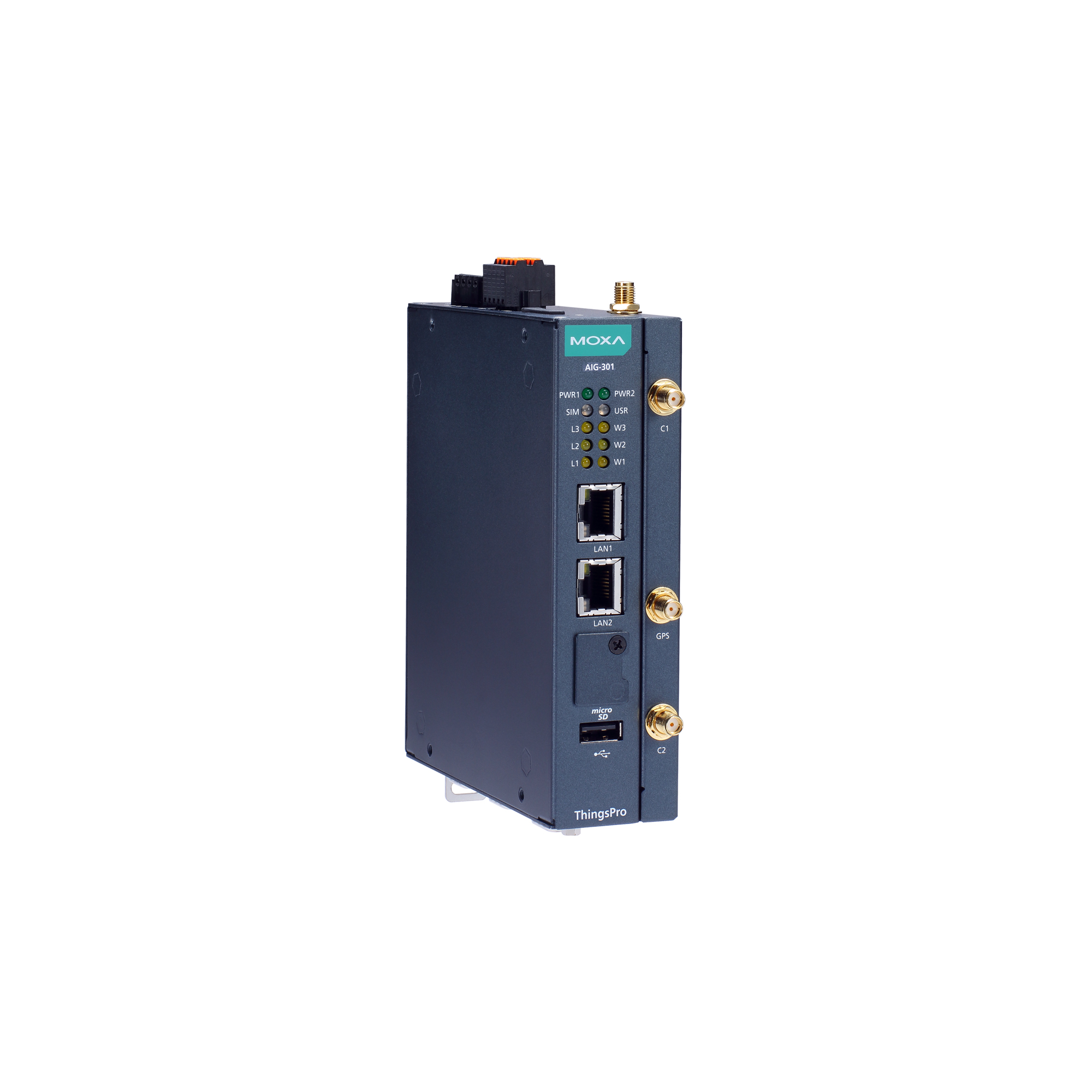

moxa-aig-301-series-image-(1).jpg | Moxa
moxa-aig-301-series-image-1-(1).jpg | Moxa
moxa-aig-301-series-image-2-(1).jpg | Moxa
moxa-aig-301-series-image-3-(1).jpg | Moxa
moxa-aig-301-series-image-4-(1).jpg | Moxa

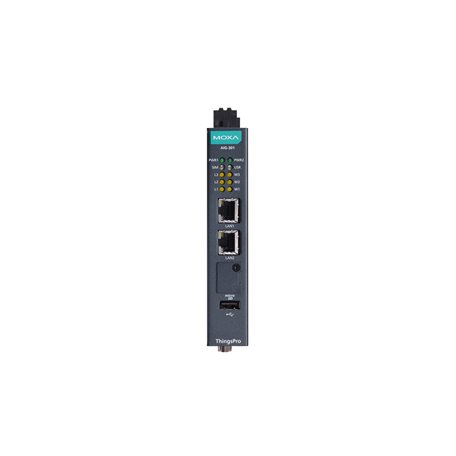

moxa-aig-301-series-image-5-(1).jpg | Moxa
moxa-aig-301-series-image-6-(1).jpg | Moxa

特点和优势

  • 支持通用 MQTT 客户端
  • 支持与内置设备 SDK 的 MQTT 连接，用于 Azure/AWS 云
  • 支持 Modbus RTU/ASCII/TCP master/client
  • 支持 Azure IoT Edge
  • 支持通过 ThingsPro 代理实用程序实现轻松的设备配置
  • 提供强大的 OTA 功能，防止软件升级过程中出现系统故障
  • 配备安全启动，防止恶意软件注入攻击
  • -支持 -40 至 70°C 工作温度
  • LTE Cat.4 US、EU 和 APAC 模型可用

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

AIG-301 系列高级 IIoT 网关专为工业 IoT 应用而设计，尤其适用于恶劣操作环境中的分布式和无人值守站点。网关实现 Modbus RTU/TCP master/client 协议，可帮助用户轻松从 Modbus 设备收集数据。此外，Azure IoT Edge 软件还预加载并与 AIG-301 无缝集成，可使用 Azure 云解决方案实现简单、可靠且安全的传感器到云连接，用于数据采集和设备管理。通过使用 ThingsPro 代理实用程序，设备配置过程比以往更容易。得益于强大的 OTA 功能，在软件升级过程中永远不必担心系统故障。启用安全启动功能后，可防止恶意软件注入攻击，尤其是在启动过程中。



外观

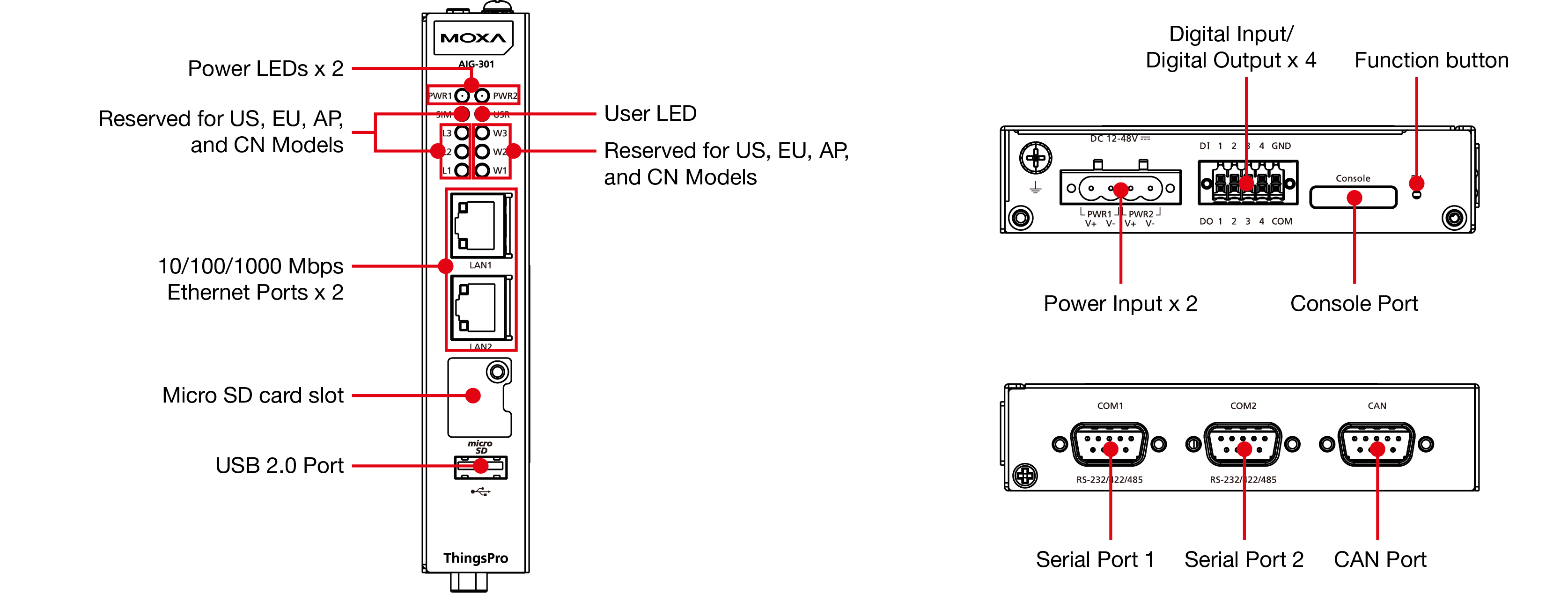

AIG-301-T-AZU-LX

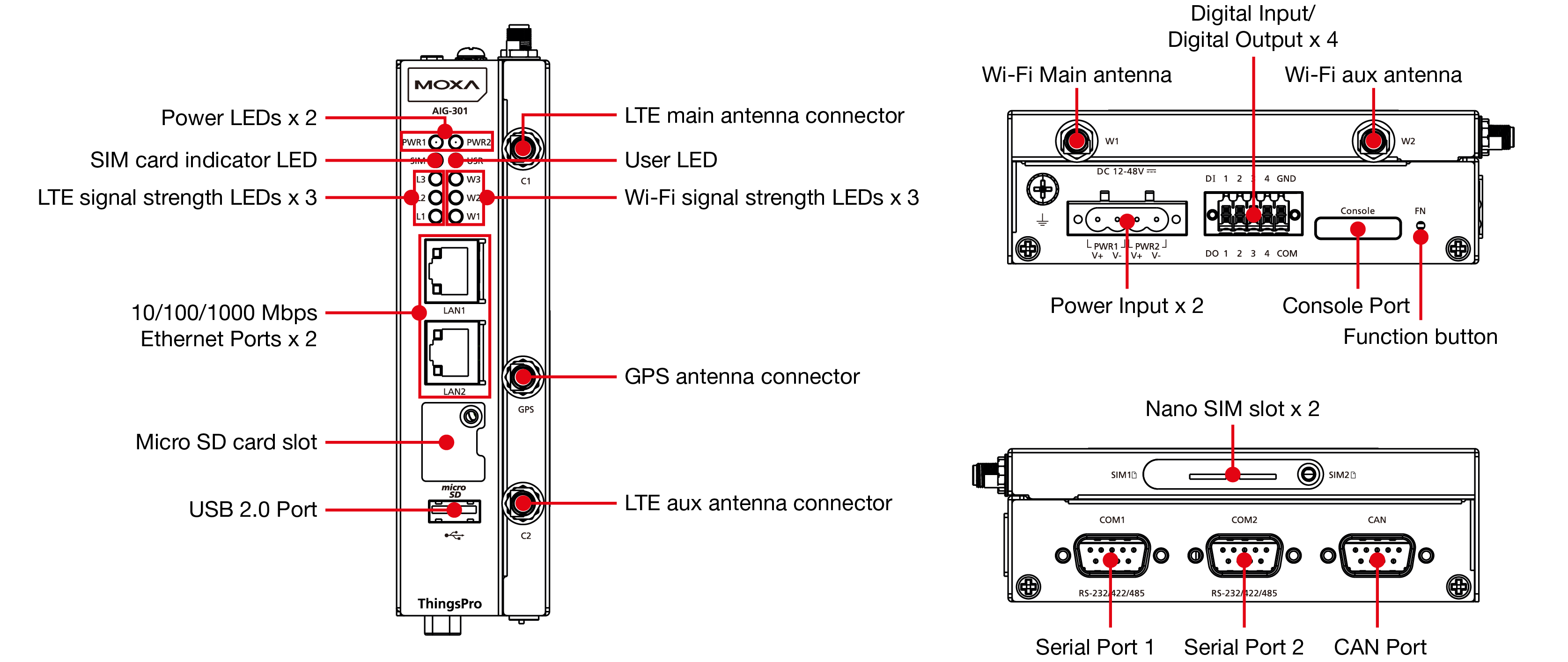

AIG-301 US、EU、AP 和 CN 型号



  • CPU

    Armv7 Cortex-A7 双核 1 GHz

  • DRAM

    2 GB DDR3L

  • 预装存储

    16 GB eMMC

  • 预装 OS

    Moxa 工业 Linux（Debian 9，Kernel 4.4）

  • 支持的标签数

    2048

  • TPM

    TPM v2.0

  • USB 2.0

    USB 2.0 接口 x 1，type A 接头

  • Wi-Fi 天线接头

    RP-SMA x 2
    不包括 AIG-301-AZU-LX/T-AZU-LX 型号）

  • 蜂窝天线接头

    SMA x 2
    不包括 AIG-301-AZU-LX/T-AZU-LX 型号）

  • GPS 天线接头

    SMA x 1（不包括 AIG-301-AZU-LX/T-AZU-LX 型号）

  • 扩展插槽

    AIG-301-CN-AZU-LX/T-CN-AZU-LX：mPCIe 插槽 x 2
    所有其他型号：mPCIe 插槽 x 1

  • 按钮

    复位按钮
    复位为出厂默认设置

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • SIM 数量

    2

  • SIM 格式

    Nano
    不包括 AIG-301-AZU-LX/T-AZU-LX 型号）

  • 电磁隔离保护

    1.5 kV（内置）

  • 10/100/1000BaseT(X) 端口（RJ45 接头）

    2

  • 工业协议

    Modbus TCP Client (Master)
    通用 MQTT
    Azure IoT 设备
    AWS IoT Core
    Azure IoT Edge
    OPC UA 服务器
    Sparkplug B 客户端

  • 配置选项

    Web Console (HTTP/HTTPS)
    ThingsPro 代理实用程序

  • 对时服务

    NTP Server/Client
    GPS

  • Console 端口

    1 x 4-pin 接头

  • 端口数量

    2

  • 接头

    DB9 公头

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7，8

  • 流量控制

    用于 RS-485 的 ADDC（数据流向自动控制），RTS/CTS，XON/XOFF

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1，2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 工业协议

    Modbus RTU/ASCII Master

  • 端口数量

    1

  • 接头

    DB9 公头

  • 波特率

    10 至 1000 kbps

  • 工业协议

    CAN 2.0A
    CAN 2.0B

  • 信号

    CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND

  • 隔离保护

    2 kV（内置）

  • 接头

    弹簧式 Euroblock 端子

  • 传感器类型

    湿接点 (NPN)
    干接点

  • 干接点

    关：断路
    开：GND 短路

  • 湿接点 (DI ~ COM)

    开：10 至 30 VDC
    关：0 至 3 VDC

  • 隔离保护

    3K VDC

  • 接头

    弹簧式 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink（漏型）

  • 电压

    24 VDC
    额定电压，开启集电极后可达到 30 VDC

  • 蜂窝标准

    LTE Cat.4

  • 频段选择 (US)

    LTE 频段 2 (1900 MHz) / LTE 频段 4 (1700 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 13
    (700 MHz) / LTE 频段 17 (700 MHz)
    UMTS/HSPA 850 MHz / 1900 MHz
    运营商认证：Verizon，AT&T

  • 频段选择 (EU)

    LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 7
    (2600 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 20 (800 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • 频段选择 (APAC)

    LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 7
    (2600 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 28 (700 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • 接收类型

    GPS/GLONASS/Galileo
    先进的 GNSS 解决方案

  • 精度

    位置 2.0 m @CEP50

  • 采集

    辅助开始：1.1 秒
    冷却开始：29.94 秒

  • 灵敏度

    冷却开始：-145 dBm
    监测：-160 dBm

  • 时间脉冲

    0.25 Hz 至 10 MHz

  • 系统

    电源 x 2
    用户 x 1
    SIM 卡指示灯 x 1

  • LAN

    每个端口 2 个 (10/100/1000 Mbps)

  • 无线信号强度

    蜂窝/Wi-Fi x 6

  • 支持的版本

    v1.4.10

  • 验证方法

    手动/连接字符串
    DPS / TPM
    DPS / 对称加密
    DPS / X.509 证书

  • Azure 直接方法

    重启
    软件升级
    远程 API 调用

  • Azure 模块（双重）

    设备配置

  • Moxa 功能

    自定义有效负载
    消息组

  • 支持的版本

    v2.2

  • 节点命令 (NCMD)

    下一个代理
    重启
    更新

  • Moxa 功能

    存储转发
    自定义有效负载

  • 客户端连接数

    10

  • 安全

    使用策略 Basic128Rsa15、Basic256 和 Basic256Sha256 进行签名和加密

  • 用户验证和授权

    用户名/密码

  • 支持的策略

    OPC UA v1.02

  • 支持的标签数

    1024

  • 支持的版本

    v3.1.1
    v3.1

  • QoS 级

    0、1、2

  • 验证方法

    用户名和密码

  • 安全传输

    TLS 1.0
    TLS 1.1
    TLS 1.2

  • 本地功能

    保持活动状态
    保留消息
    清除会话
    遗嘱消息

  • Moxa 功能

    存储转发
    自定义有效负载
    远程 API 调用

  • 支持的连接协议

    MQTT
    基于 WebSocket 的 MQTT
    AMQP
    基于 WebSocket 的 AMQP

  • 验证方法

    对称密钥
    X.509 证书

  • Azure 直接方法

    重启
    软件升级
    远程 API 调用

  • QoS 级

    0,1

  • 验证方法

    X.509 证书
    私钥
    受信根 CA

  • 本地功能

    保持活动状态

  • Moxa 功能

    存储转发
    自定义有效负载

  • 可通过作业调用命令

    重启
    软件升级
    远程 API 调用

  • 模式

    Master

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大命令数量

    每个端口 256 个

  • 连接设备的最大数

    62

  • 模式

    Client (Master)

  • 支持功能

    1、2、3、4、5、6、15、16、23

  • 最大 Server 连接数量

    64

  • 最大命令数量

    2048

  • 电源输入数量

    冗余双电源输入

  • 输入电压

    12 至 48 VDC

  • 电源接头

    4-pin 接线端子

  • 电源功耗

    AIG-301-AZU-LX/T-AZU-LX：4.8 W
    AIG-301-CN-AZU-LX/T-CN-AZU-LX：6.0 W
    所有其他模型：8.4 W

  • 输入电流

    AIG-301-AZU-LX/T-AZU-LX：0.4 A @ 12 VDC
    AIG-301-CN-AZU-LX/T-CN-AZU-LX：0.5 A @ 12 VDC
    所有其他模型：0.7 A @ 12 VDC

  • 自动重启触发器

    外部 WDT（看门狗计时器）

  • 外壳

    金属
    SECC

  • 安装

    导轨式安装
    壁挂式安装（附可选套件）

  • IP 等级

    IP30

  • 重量

    AIG-301-AZU-LX/T-AZU-LX：560 g (1.23 lb)
    AIG-301-CN-AZU-LX/T-CN-AZU-LX：745 g (1.64 lb)
    所有其他模型：750 g (1.65 lb)

  • 尺寸

    AIG-301-AZU-LX/T-AZU-LX：141.5 x 120 x 27 mm（5.7 x 4.72 x 1.06 英寸）
    所有其他模型：141.5 x 120 x 39 mm（5.7 x 4.72 x 1.54 英寸）

  • 工作温度

    标准温度模型：
    AIG-301-US-AZU-LX、AIG-301-EU-AZU-LX、AIG-301-APAZULX、AIG-301-CN-AZULX：-20 至 70°C（-4 至 158°F）
    AIG-301-AZU-LX：-20 至 85°C（-4 至 185°F）
    宽温模型：
    AIG-301-T-US-AZU-LX、AIG-301-T-EU-AZU-LX、AIG-301-TAPAZU-LX、AIG-301-TCN-AZU-LX：-40 至 70°C（-40 至 158°F）
    AIG-301-T-AZU-LX：-40 至 85°C（-40 至 185°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 冲击

    IEC 60068-2-27

  • 振动

    2 个 Grms @ IEC 60068-2-64，随机波，5 至 500 Hz，每个轴 1 小时（未连接 USB 设备）

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：1 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 62368-1
    EN 62368-1

  • 运行商认证

    AT&T
    Verizon
    NCC

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    AIG-301-AZU-LX/T-AZU-LX：794,092 小时
    AIG-301-US-AZU-LX/T-US-AZU-LX、AIG-301-EU-AZU-LX/T-EU-AZU-LX、AIG-301-APAZU-LX/T-AP-AZU-LX：683,818 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR
