UC-8200 系列

ARM Cortex-A7 双核 1 GHz IIoT 网关，配备内置 LTE Cat.4，1 个用于 Wi-Fi 模块的 mini PCIe 扩展插槽、1 个 CAN 端口、4 DI 和 4 DO

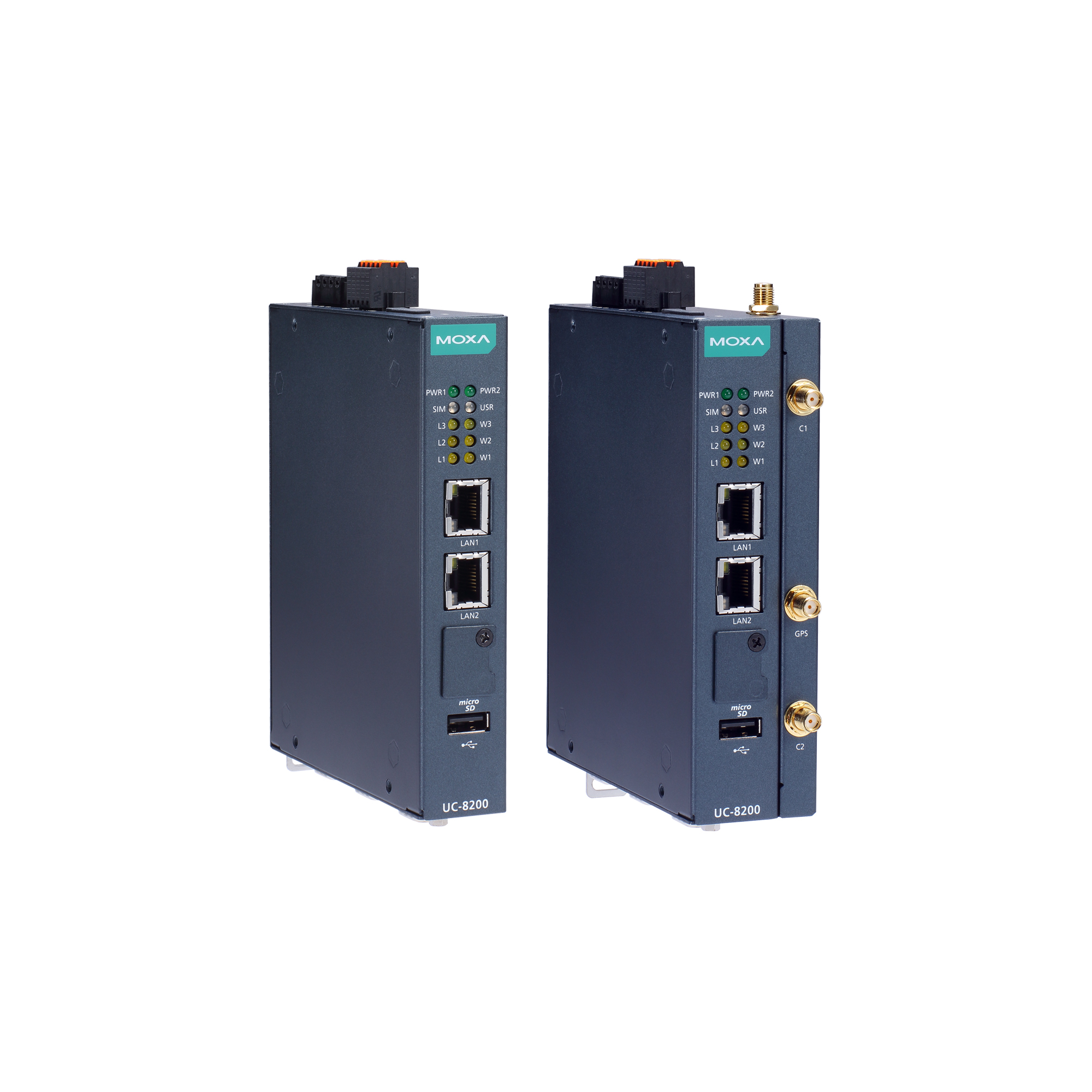

moxa-uc-8200-series-image-(1).jpg | Moxa

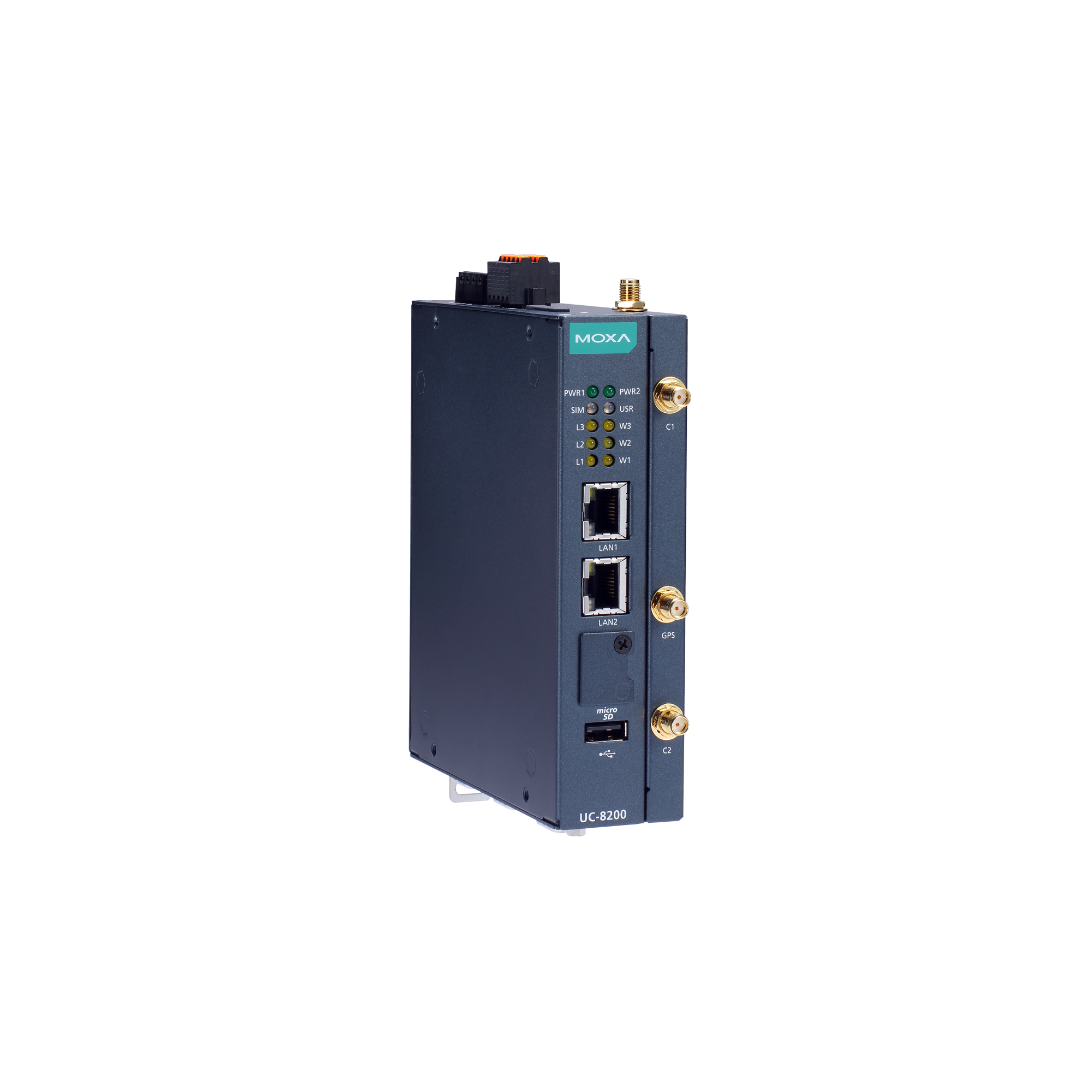

moxa-uc-8200-series-image-1-(1).jpg | Moxa

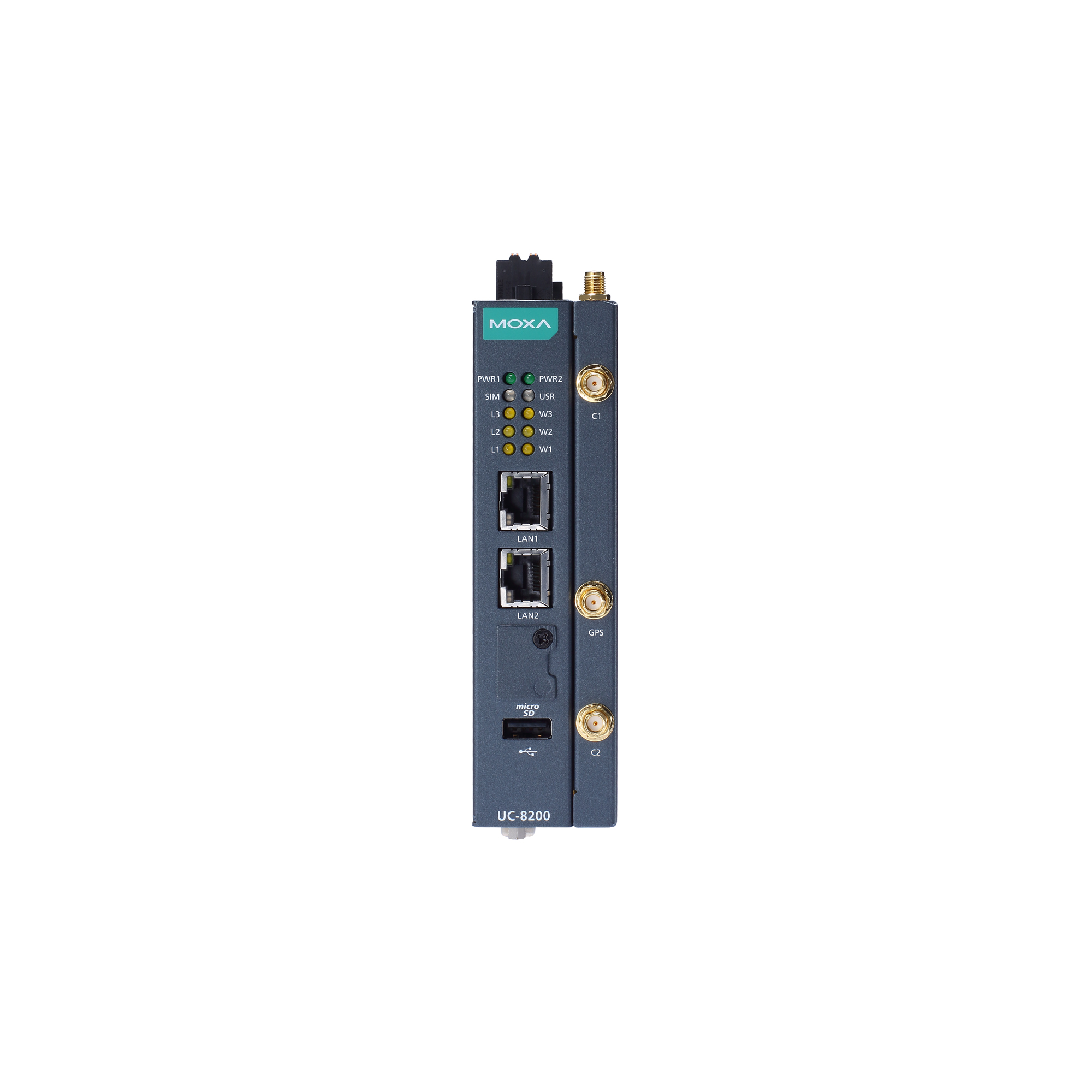

moxa-uc-8200-series-image-2-(1).jpg | Moxa

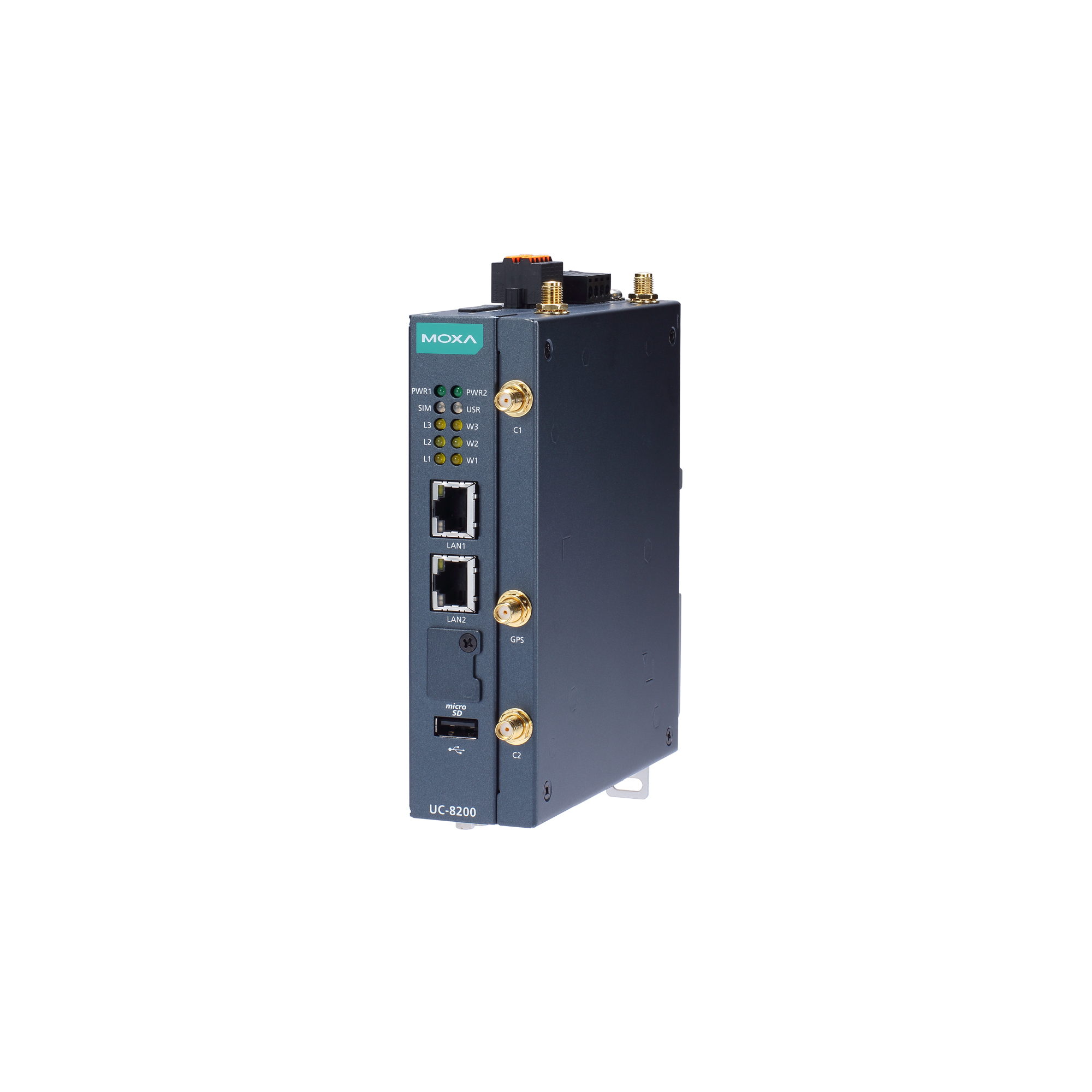

moxa-uc-8200-series-image-3-(1).jpg | Moxa
moxa-uc-8200-series-image-4-(1).jpg | Moxa

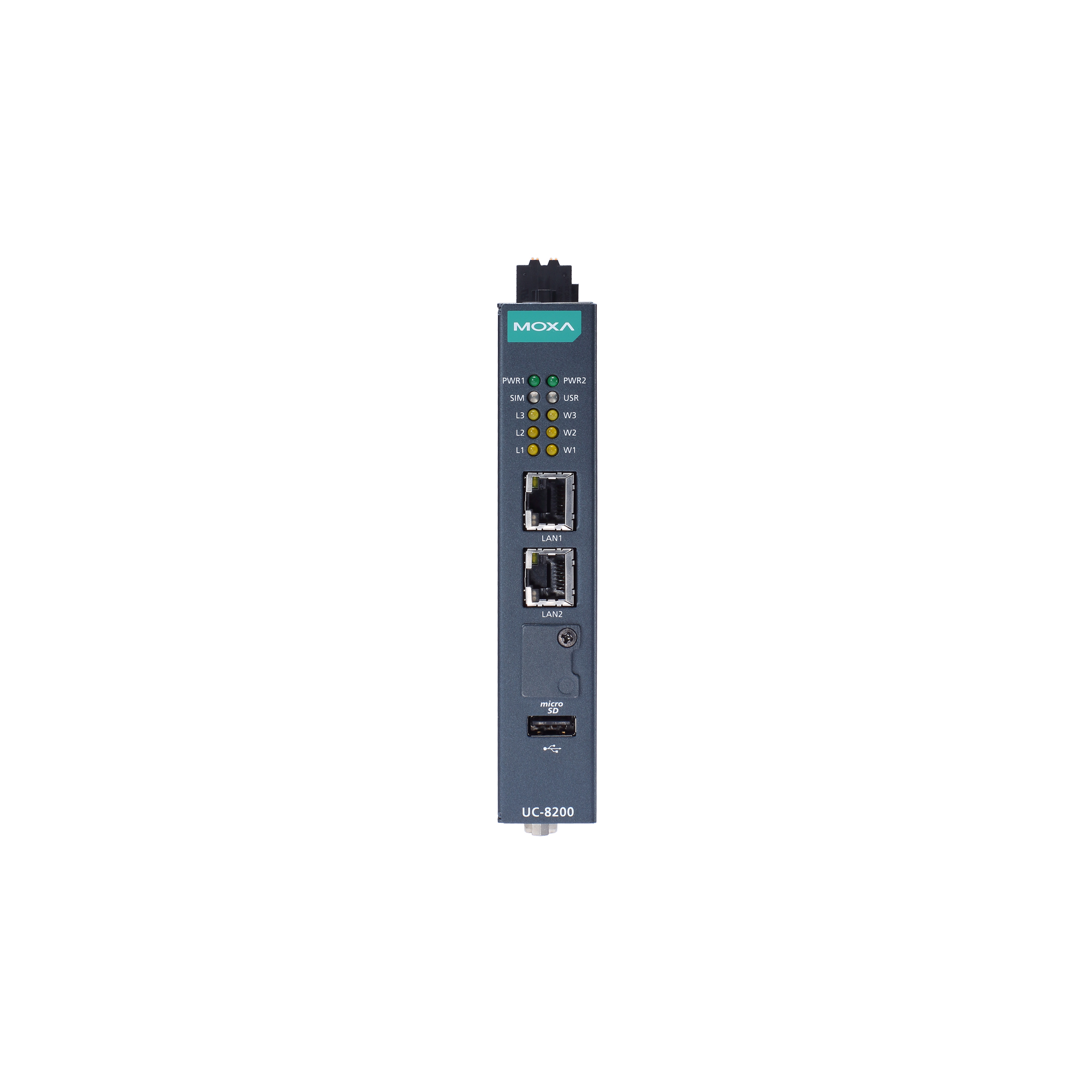

moxa-uc-8200-series-image-5-(1).jpg | Moxa

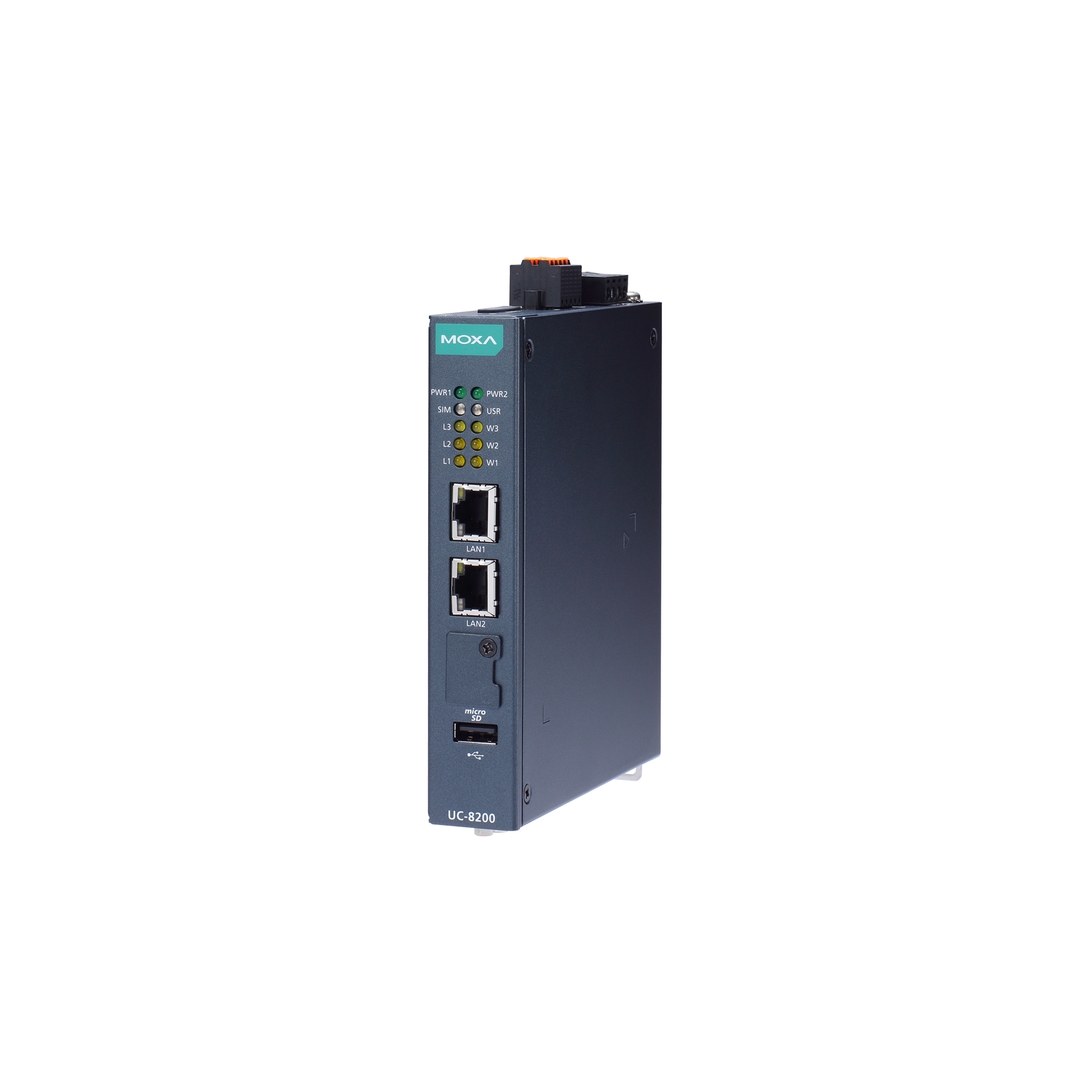

moxa-uc-8200-series-image-6-(1).jpg | Moxa

特点和优势

  • Armv7 Cortex-A7 双核 1 GHz
  • Moxa 工业 Linux 提供 10 年的软件版本维护
  • 通过 Verizon/AT&T 认证和工业级 CE/FCC/UL 认证的 LTE 计算机
  • 双 SIM 插槽
  • 2 个自适应 10/100/1000 Mbps 以太网端口
  • 集成 LTE Cat.4 模块，支持 US/EU/APAC 频段
  • 提供 1 个 CAN 端口，支持 CAN 2.0A/B
  • microSD 插槽，提供存储拓展
  • 通过 IEC 62443-4-2 安全等级 2 认证
  • 支持 -40 至 85°C 宽温工作，LTE 型号可支持 -40 至 70°C

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-8200 计算平台专为嵌入式数据采集应用而设计。这款计算机配备 2 个 RS-232/422/485 串口、2 个 10/100/1000 Mbps 以太网端口，1 个 CAN 端口以及 2 个支持 Wi-Fi/蜂窝模块的 Mini PCIe 插槽。多功能通信功能使用户能够有效地将 UC-8200 应用于各种复杂的通信解决方案。

UC-8200 搭载 Cortex-A7 双核处理器，该处理器针对能源监控系统进行了优化，但仍适用于广泛的各种工业解决方案。通过灵活的接口选项，这款微型嵌入式计算机是现场数据采集和处理的可靠、安全网关，也是许多大规模部署可用的强大通信平台。

LTE 宽温型号可用于宽温环境应用。所有产品均进行了高温烧机室的全面烧机测试，以确保这款 LTE 计算平台适用于宽温环境应用。

通过 IEC 62443-4-2 安全等级 2 认证

配备 Moxa 工业 Linux 3 (MIL3) 的 UC-8200 系列机型已通过 IEC 62443-4-2 安全等级 2 认证，通过提供一个已经过测试和验证的安全平台来保护 IIoT 数据和基础设施免受网络威胁，从而使资产所有者和系统集成商更容易集成 IIoT 应用。

外观

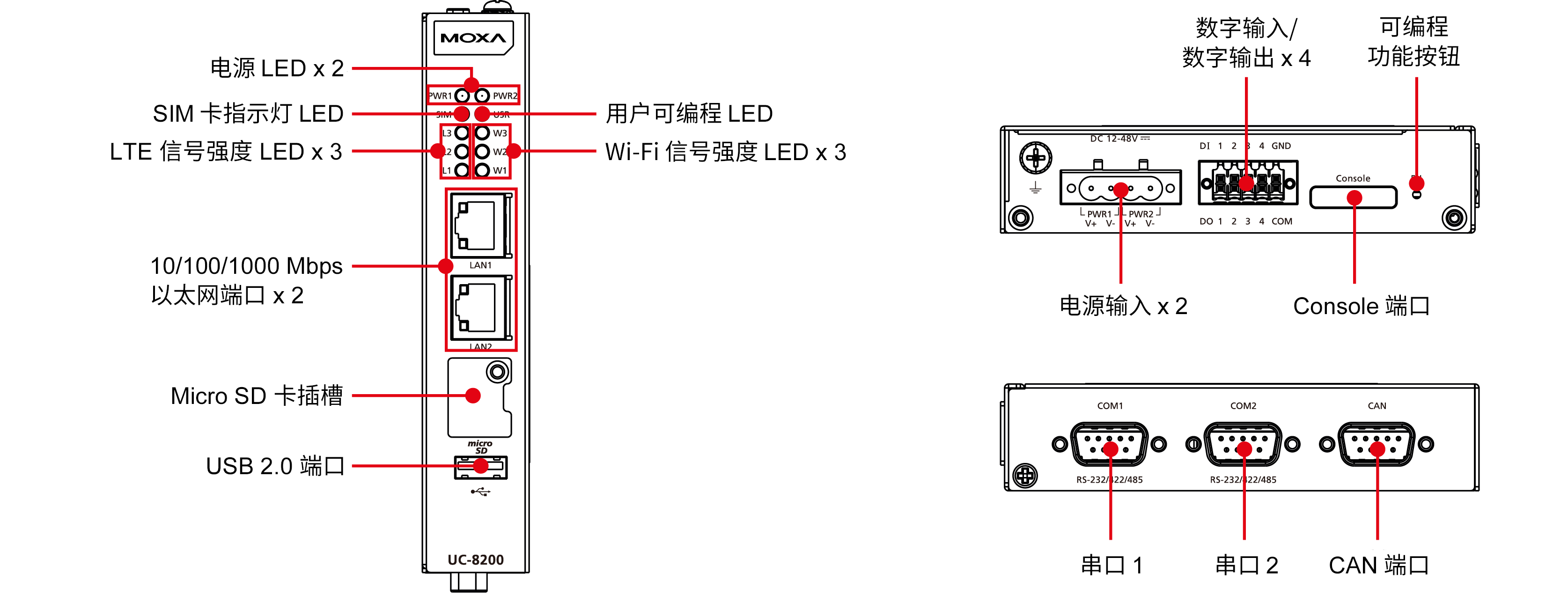

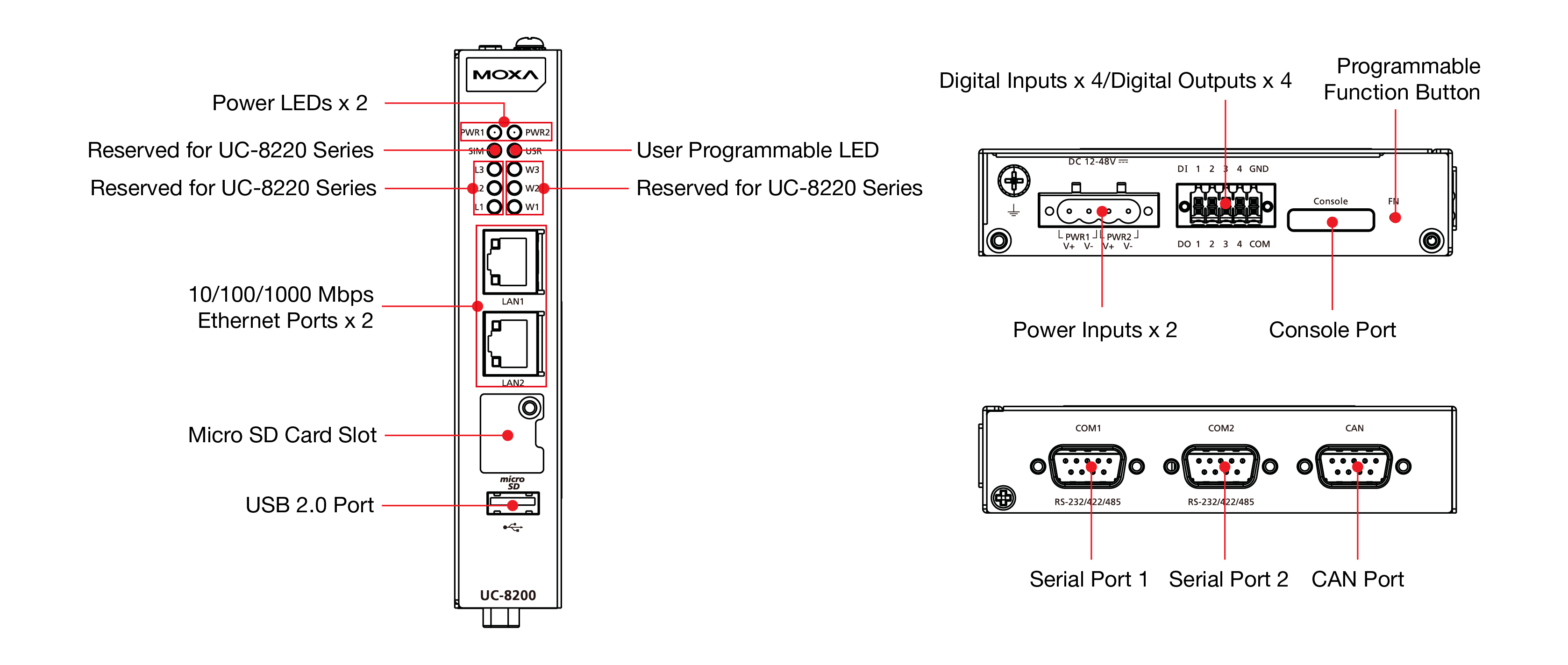

UC-8210

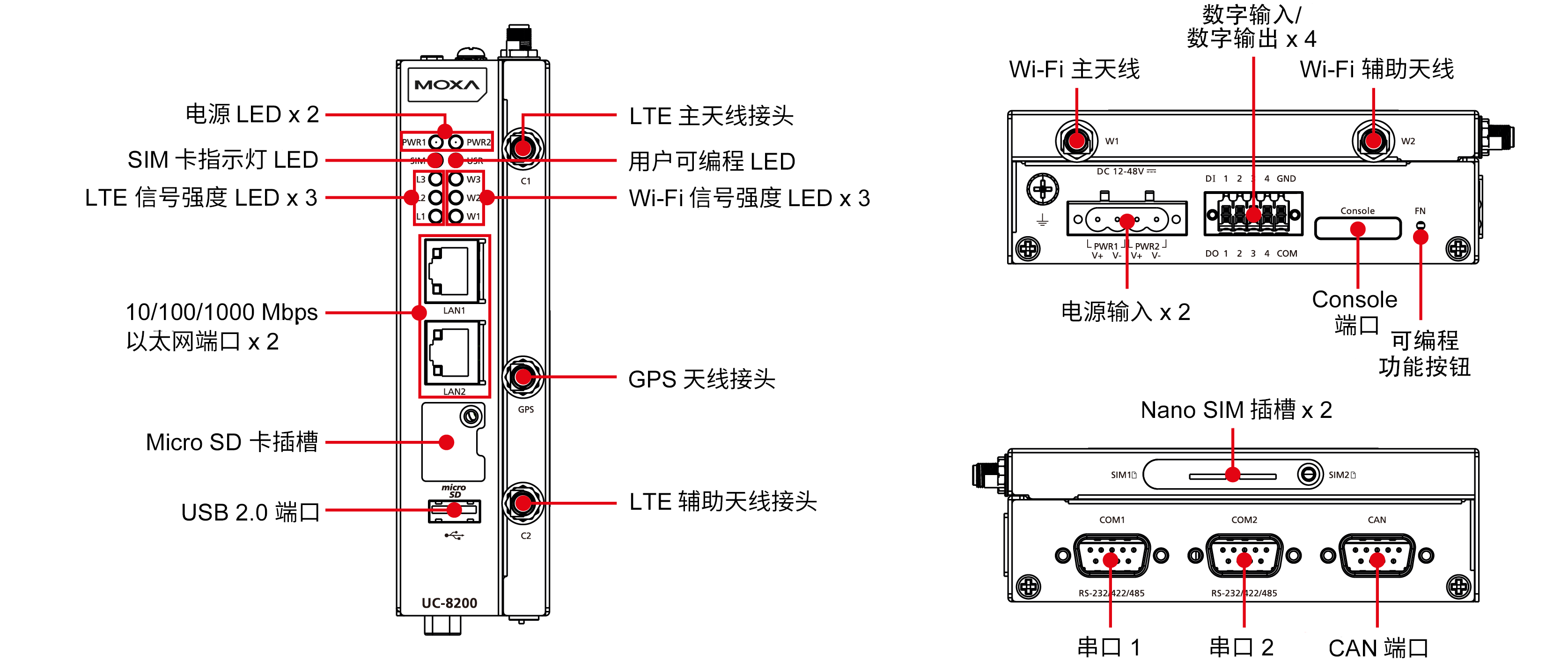

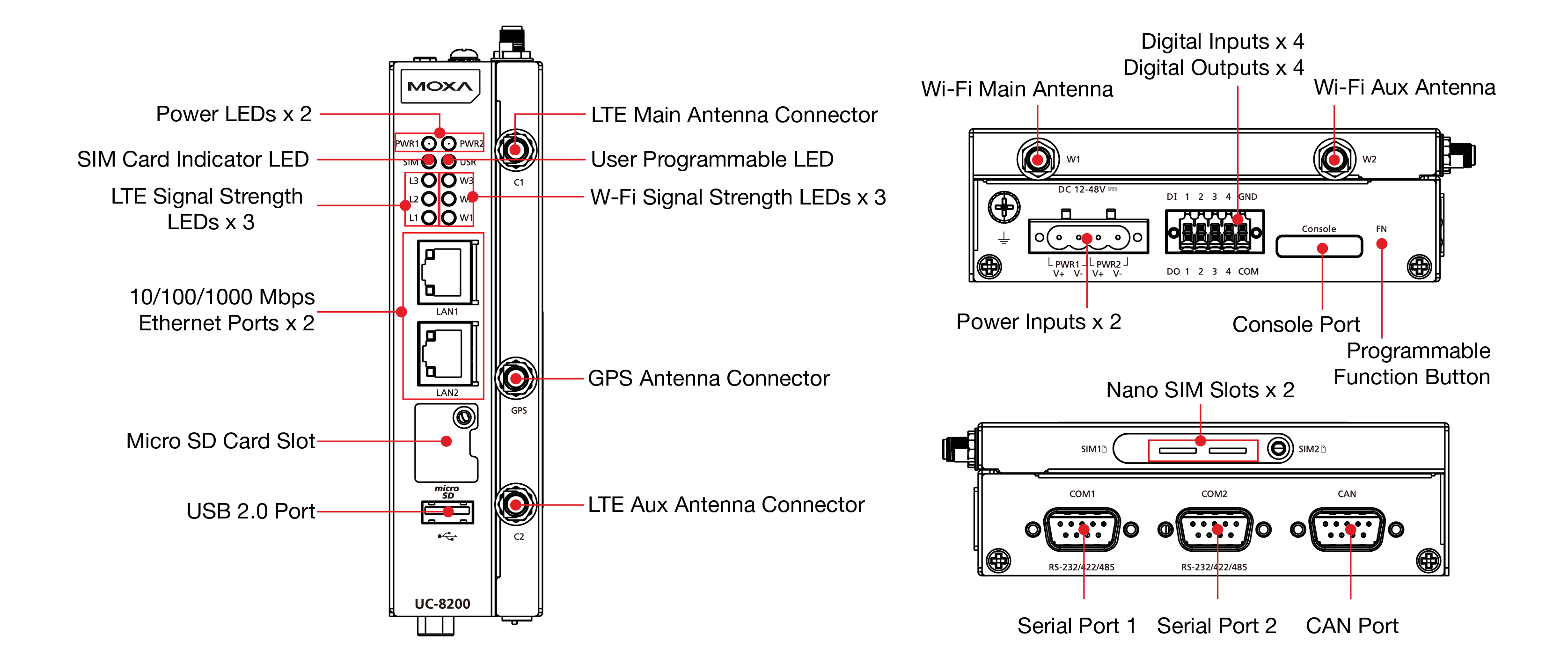

UC-8220

  • CPU

    Armv7 Cortex-A7 双核 1 GHz

  • DRAM

    2 GB DDR3L

  • 支持的 OS

    Moxa 工业 Linux 1（Debian 9，内核 4.4），2027 EOL
    Moxa 工业 Linux 3 对于 CTO 型号，可通过 Moxa 计算机配置系统 (CCS) 选择 MIL3 OS。有关型号名称，请参阅 PDF 文件数据表中的订购信息部分。 （Debian 11，内核 5.10），2031 EOL
    参见 www.moxa.com/MIL

  • 预装存储

    8 GB eMMC

  • 扩展插槽

    MicroSD (SD 3.0) 插槽 x 1

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2

  • 串口

    RS-232/422/485 端口 x 2（软件可选，DB9 公头接头）

  • CAN 端口

    CAN 2.0 A/B x 1（DB9 公头）

  • 数字输入

    DI x 4

  • 数字输出

    DO x 4

  • USB 2.0

    USB 2.0 接口 x 1，type-A 接头

  • Wi-Fi 天线接头

    UC-8220 型号：RP-SMA x 2

  • 蜂窝天线接头

    UC-8220 型号：SMA x 2

  • GPS 天线接头

    UC-8220 型号：SMA x 1

  • 扩展插槽

    UC-8220-T-LX：mPCIe 插槽 x 2
    UC-8220-T-LX US/EU/AP 型号：mPCIe 插槽 x 1

  • SIM 格式

    UC-8220 型号：Nano

  • SIM 数量

    UC-8220 型号：2

  • 按钮

    可编程按钮

  • TPM

    TPM v2.0

  • 电磁隔离保护

    1.5 kV（内置）

  • 基于硬件的安全

    TPM 2.0
    硬件信任根安全启动

  • 入侵检测

    基于主机的入侵检测

  • 安全工具

    安全诊断工具
    安全事件审核
    安全更新

  • 磁盘保护

    LUKS 磁盘加密

  • 恢复

    一步恢复到最后已知的安全状态
    带自动故障恢复功能的双系统设计

  • 可靠性

    网络保持活动状态
    网络故障转移和故障恢复

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    7，8

  • 停止位

    1，2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    RTS/CTS、XON/XOFF
    ADDC（数据流向自动控制），用于 RS-485
    RTS 切换（仅限 RS-232）

  • Console 端口

    1 x 4-pin 接头转 DB9 console 端口

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 端口数量

    1

  • 接头

    DB9 公头

  • 波特率

    10 至 1000 kbps

  • 工业协议

    CAN 2.0A
    CAN 2.0B

  • 隔离保护

    2 kV（内置）

  • 信号

    CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND

  • 接头

    螺丝紧固 Euroblock 端子

  • 干接点

    关：断路
    开：GND 短路

  • 隔离保护

    3K VDC

  • 传感器类型

    湿接点 (NPN)
    干接点

  • 湿接点（DI 至 COM）

    开：10 至 30 VDC
    关：0 至 3 VDC

  • 接头

    螺丝紧固 Euroblock 端子

  • 额定电流

    200 mA/通道

  • I/O 类型

    Sink（漏型）

  • 电压

    额定电压 24 VDC，开启集电极后可达到 30 VDC

  • 蜂窝标准

    LTE Cat.4

  • 频段选择

    US 型号：
    LTE 频段 2 (1900 MHz) / LTE 频段 4 (1700 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 13 (700 MHz) / LTE 频段 17 (700 MHz)
    UMTS/HSPA 850 MHz / 1900 MHz
    运营商认证：Verizon、AT&T

    EU 型号：
    LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 7 (2600 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 20 (800 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

    AP 型号：
    LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 7 (2600 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 28 (700 MHz)
    UMTS/HSPA 850 MHz / 900 MHz / 1900 MHz / 2100 MHz

  • 接收类型

    GPS, GLONASS, BeiDou, Galileo, QZSS

  • 精度

    位置：2.0 m @CEP50

  • 首次修复时间 (TTFF)

    热启动：1.1 s
    暖启动：22.1 s
    冷启动：29.9 s

  • 灵敏度

    采集： -147 dBm
    监测：-160 dBm
    冷却开始：-145 dBm

  • 更新速率

    1 Hz

  • 系统

    电源 x 2
    可编程 x 1
    SIM 卡指示灯 x 1

  • 无线信号强度

    蜂窝/Wi-Fi x 6

  • 电源输入数量

    冗余双电源输入

  • 输入电压

    12 至 48 VDC

  • 电源功耗

    10 W

  • 输入电流

    0.8 A @ 12 VDC

  • 报警工具

    外部 RTC（实时时钟）

  • 自动重启触发器

    外部 WDT（看门狗计时器）

  • 尺寸

    UC-8220 型号：141.5 x 120 x 39 mm（5.7 x 4.72 x 1.54 英寸）
    UC-8210 型号：141.5 x 120 x 27 mm（5.7 x 4.72 x 1.06 英寸）
    141.5 x 120 x 27 mm（5.7 x 4.72 x 1.06 英寸）

  • 重量

    UC-8210 型号：560 g (1.23 lb)
    UC-8220 型号：750 g (1.65 lb)

  • 外壳

    SECC
    金属

  • IP 等级

    IP30

  • 安装

    导轨式安装
    壁挂式安装（附可选套件）

  • 工作温度

    -40 至 70°C（-40 至 158°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 冲击

    IEC 60068-2-27

  • 振动

    2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接 USB 设备）

  • EMC

    BIS
    EN 55032/35
    EN 61000-6-2/-6-4
    KC
    RCM
    UKCA

  • EMI

    EN 55032 Class A
    EN 61000-6-4 Class A
    FCC Part 15B Class A
    ICES-003 Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m；1.4 Ghz 至 6 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：线对线：0.5 kV；线对 PE：1 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 工业网络安全

    IEC 62443-4-2 安全等级 2

  • 运营商认证

    Verizon
    AT&T
    PTCRB

  • 安全

    UL 62368-1
    EN 62368-1

  • 射频

    UC-8220
    FCC
    CE (RED)
    ISED
    RCM
    NCC

  • 国际认证

    FCC
    CE
    ISED
    UKCA
    RCM
    KC
    BIS

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UC-8210-T-LX-S：708,581 小时
    UC-8220-T-LX：650,836 小时
    UC-8220-T-LX-US-S/EU-S/AP-S：528,574 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR
