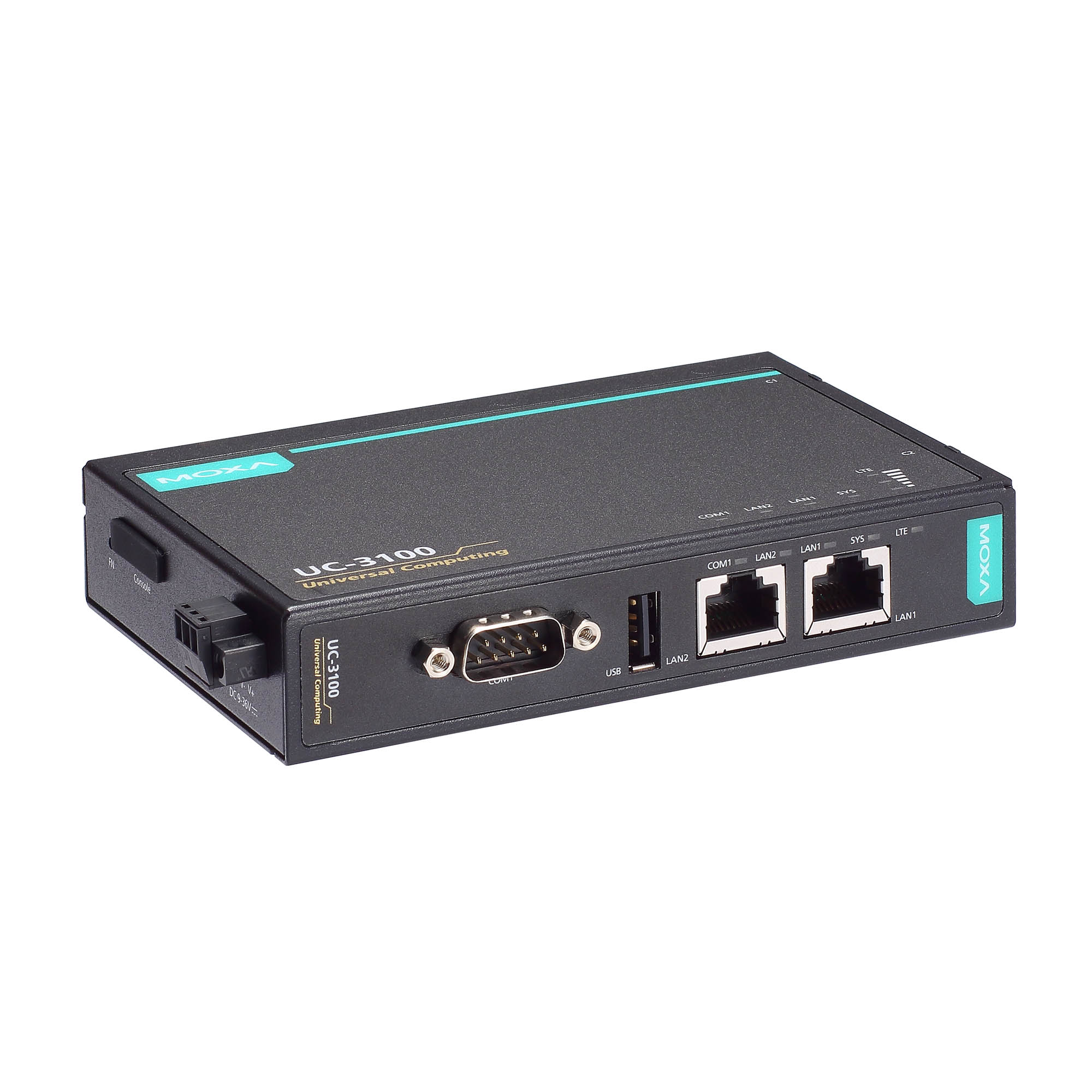

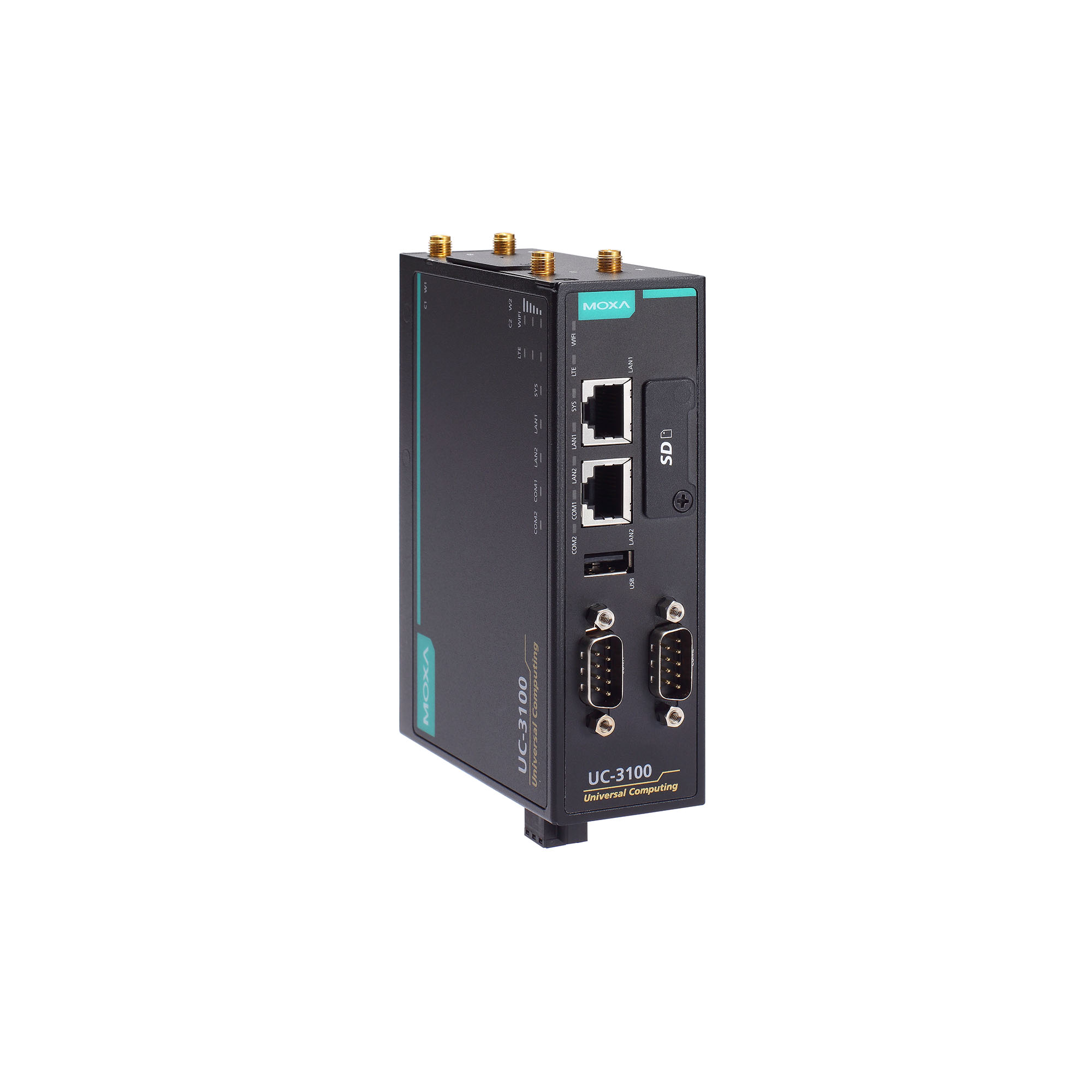

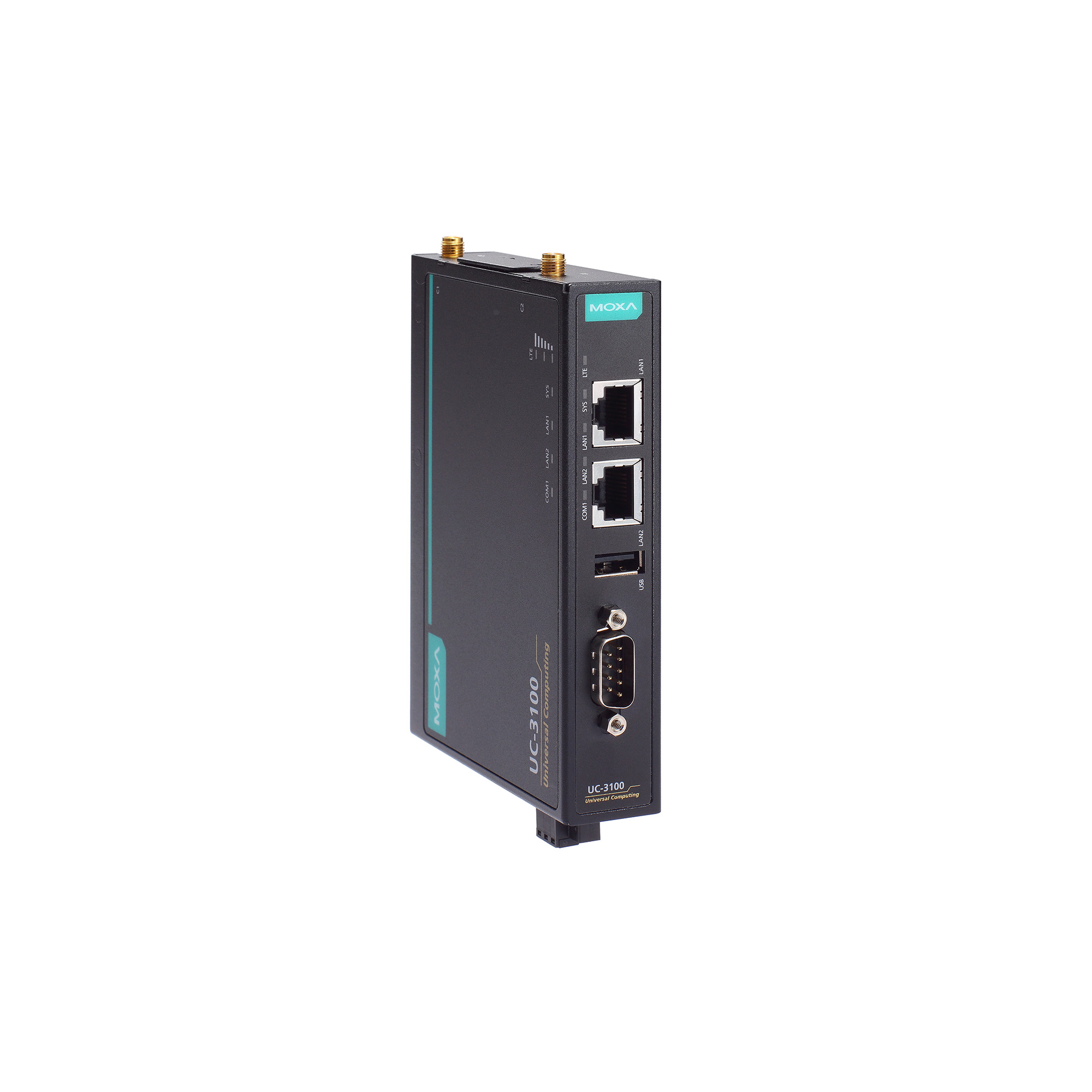

UC-3100 系列

Arm Cortex-A8 1 GHz IIoT 网关，内置 LTE Cat.1 和 Wi-Fi 模块

moxa-uc-3100-series-image-(1).jpg | Moxa
moxa-uc-3100-series-image-1-(1).jpg | Moxa
moxa-uc-3100-series-image-2-(1).jpg | Moxa
moxa-uc-3100-series-image-3-(1).jpg | Moxa
moxa-uc-3100-series-image-4-(1).jpg | Moxa
moxa-uc-3100-series-image-5-(1).jpg | Moxa
moxa-uc-3100-series-image-6-(1).jpg | Moxa

特点和优势

  • Armv7 Cortex-A8 1000 MHz 处理器
  • 集成 Wi-Fi 802.11a/b/g/n 和 LTE Cat.1，适用于 US、EU、APAC 和 AUS 地区
  • 美国地区支持蓝牙 4.2
  • 支持工业 CAN 2.0 A/B 协议
  • 强大的根文件系统，可避免系统因固件更新故障而卡顿
  • 支持 -30 至 70°C 系统工作温度
  • 通过 EN 61000-6-2 和 EN 61000-6-4 认证，符合重工业 EMC 标准
  • Moxa 工业 Linux 提供 10 年的软件版本维护

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa 推出的 UC-3100 系列计算机可作为现场智能网关进行数据预处理和传输，并可用于其他嵌入式数据采集应用。 此系列包括 9 种型号，各型号支持不同的无线选项和协议。UC-3100 采用先进的散热设计，非常适用于 -30 至 70°C 的温度范围。实际上，Wi-Fi 和 LTE 连线在冷热环境下均可使用，从而可最大限度地提高在最恶劣环境下的“数据预处理”和“数据传输”能力。

UC-3100 不止是硬件解决方案。为了使用户通过 Moxa 的 ARM 架构计算机获取更好的体验，UC-3100 支持以下软件功能，提供用户最适合其应用的配置。

  • 高性能 VPN；以太网吞吐量超过 70 Mbps，采用 AES-256 加密

  • 强大的文件系统，可避免系统因固件升级故障而卡顿

  • Real COM 模式，可提供 Moxa NPort 产品的控制界面

此外，Moxa 还提供为期 10 年的 Linux OS 支持。平均每 2 至 3 年发布新版 Debian 库，用户创建的可靠解决方案能获得持续支持。



应用

  • 远程终端设备 (RTU)

  • 数据采集

  • M2M 通信（智能网关）

  • 数字看板

  • 工厂自动化

  • 车载监控器/数据记录仪（交通）

  • 可编程路由器

  • 能源利用优化

  • 预测性维护

  • 资产管理

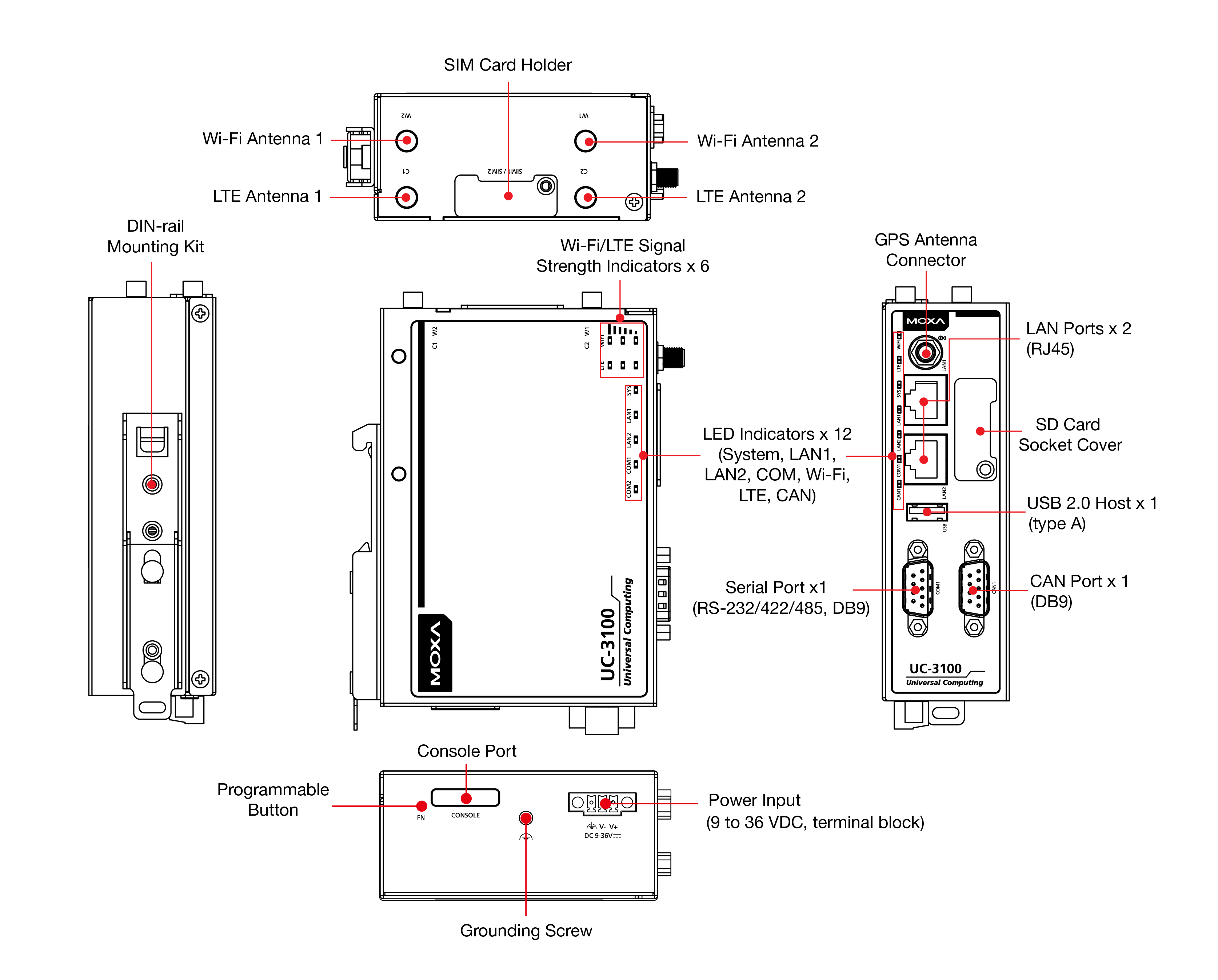

外观

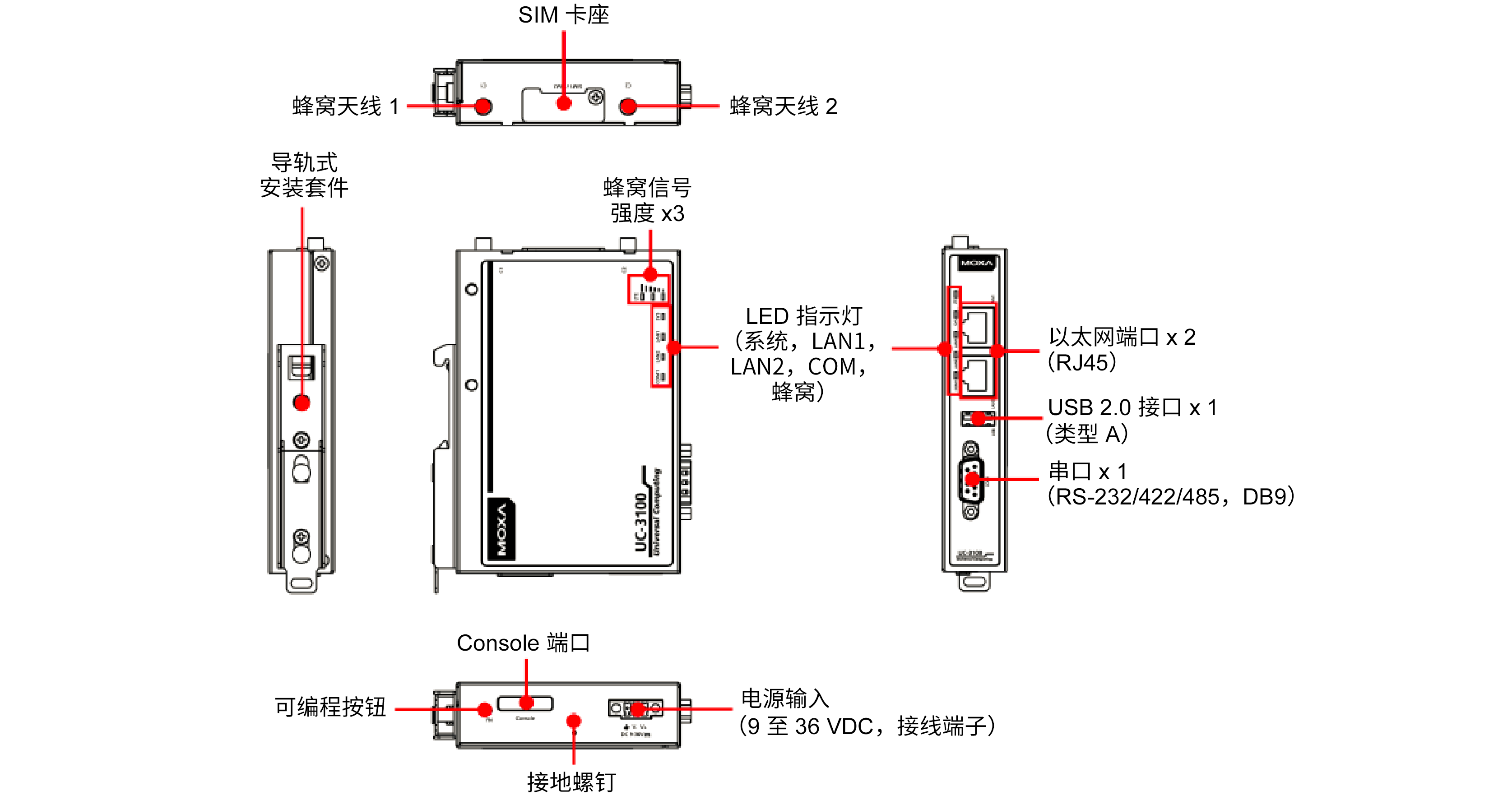

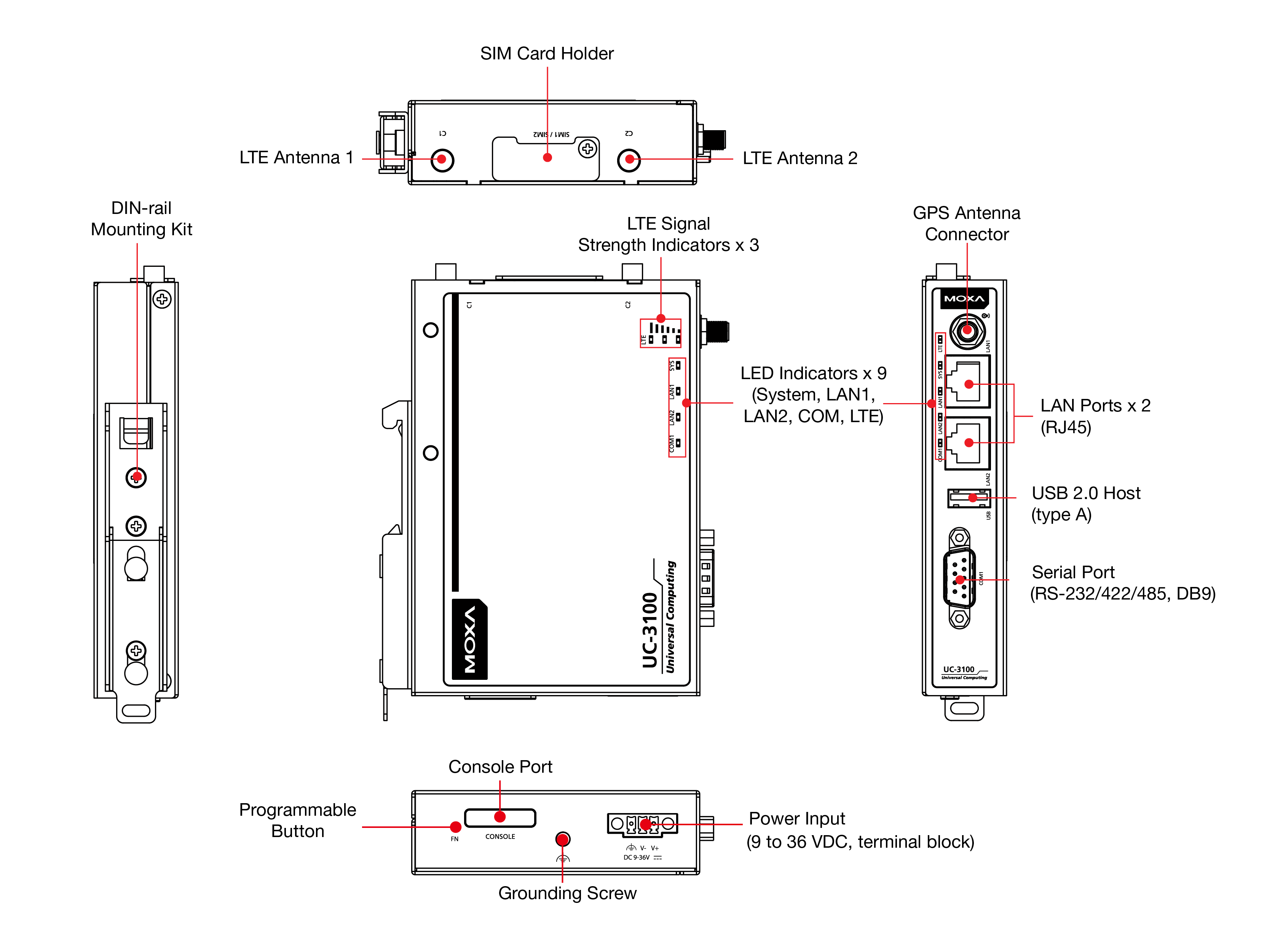

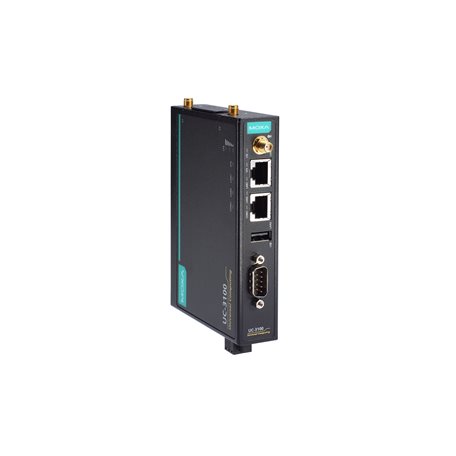

UC-3101

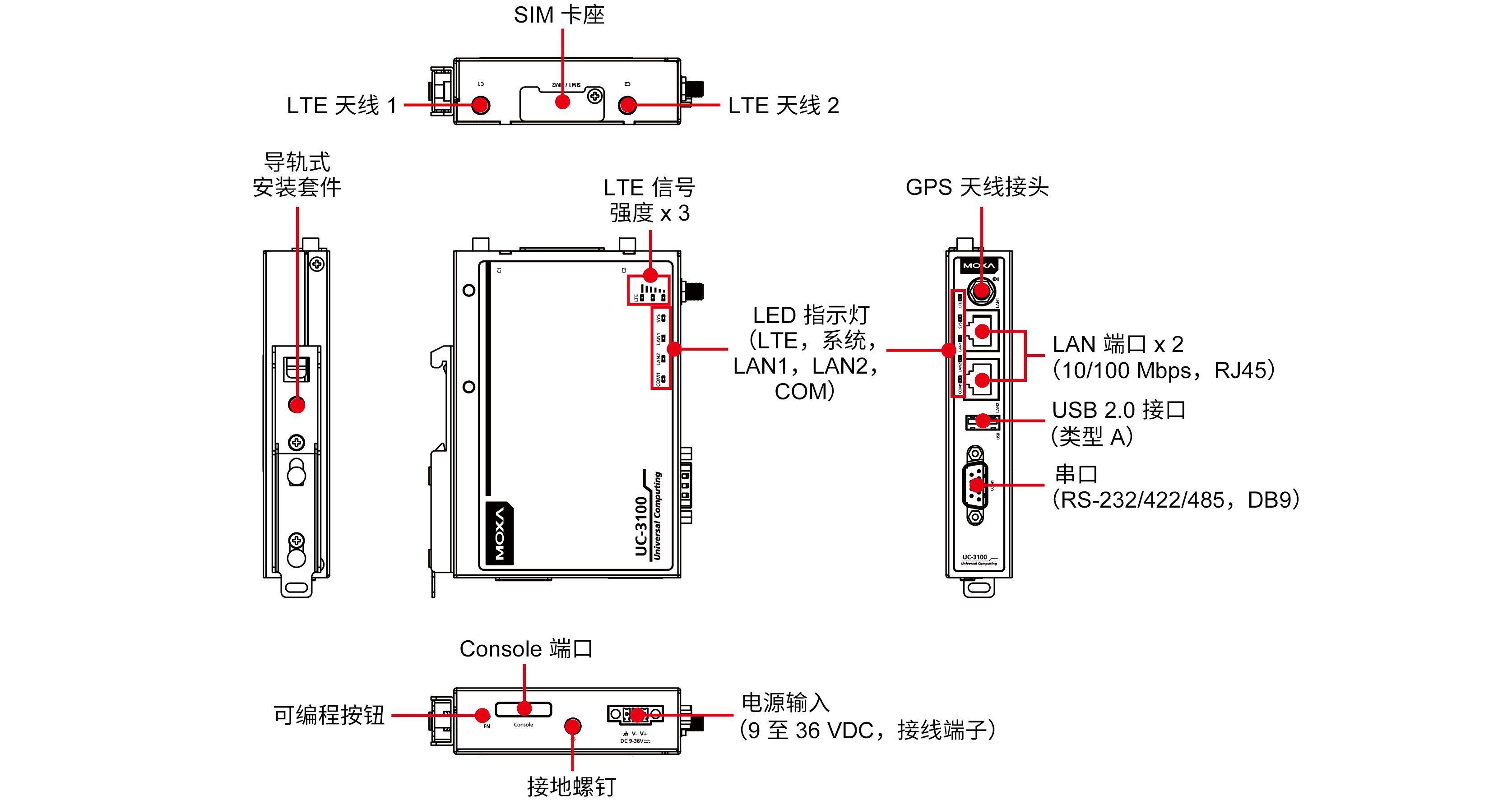

UC-3101（US 型号）

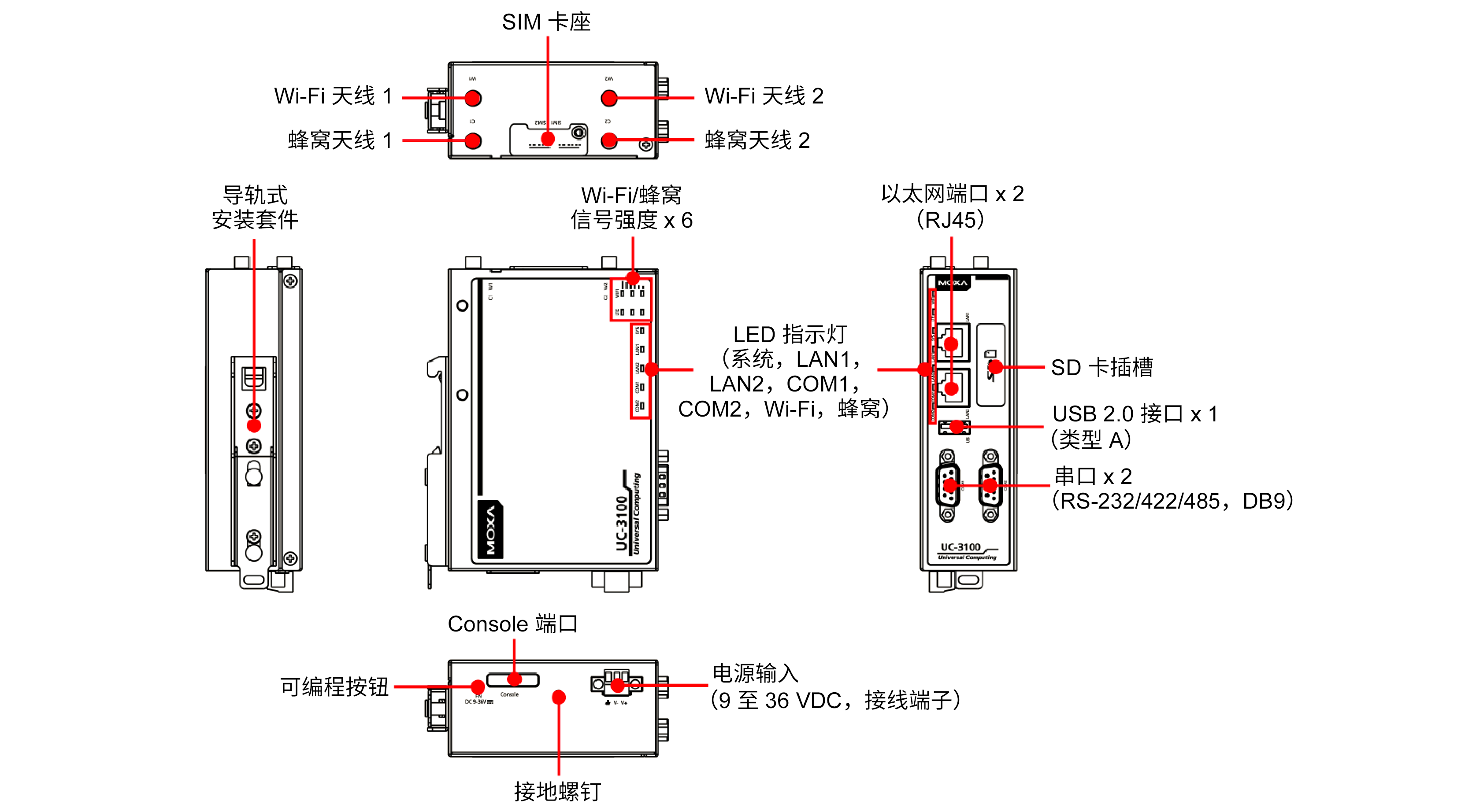

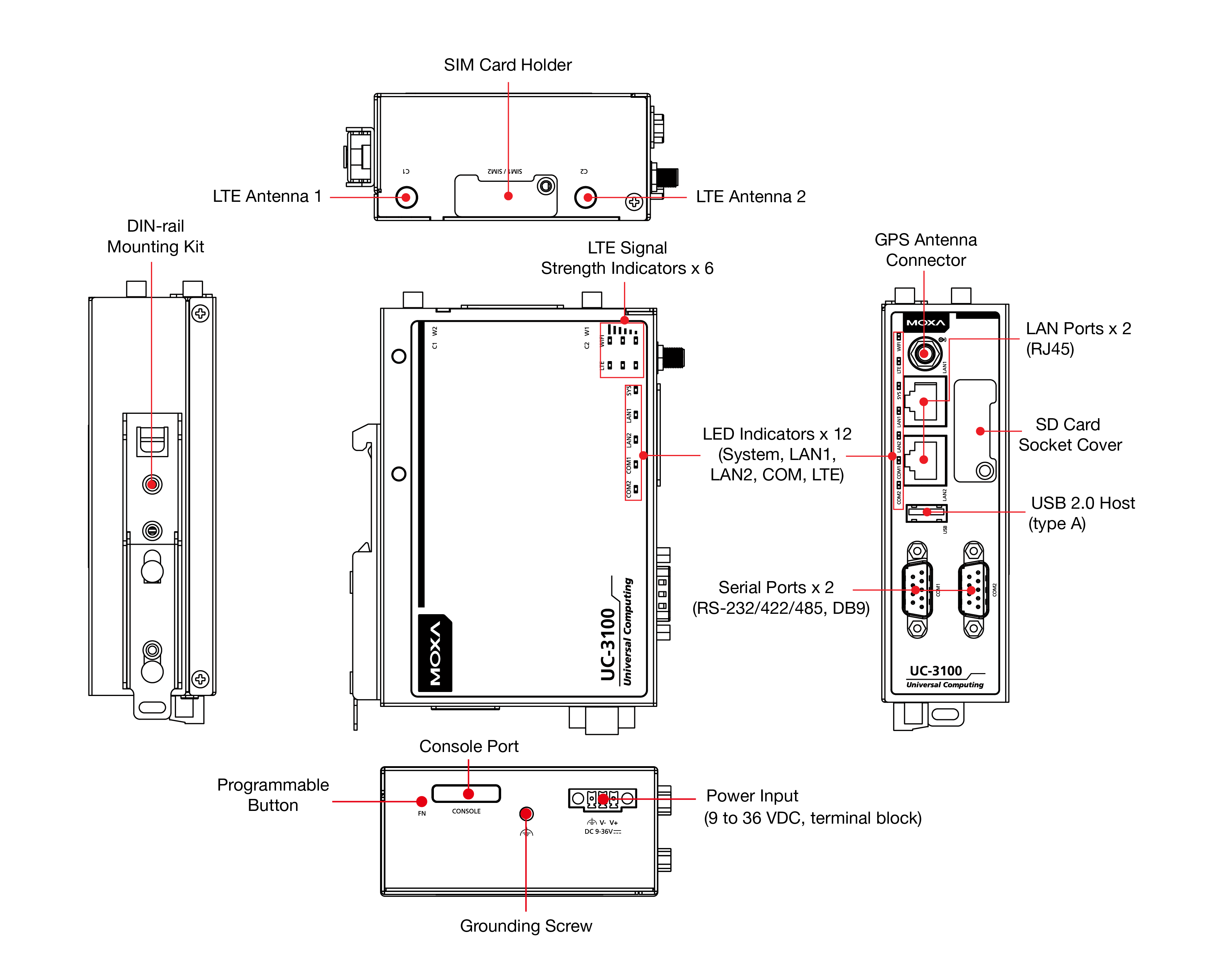

UC-3111

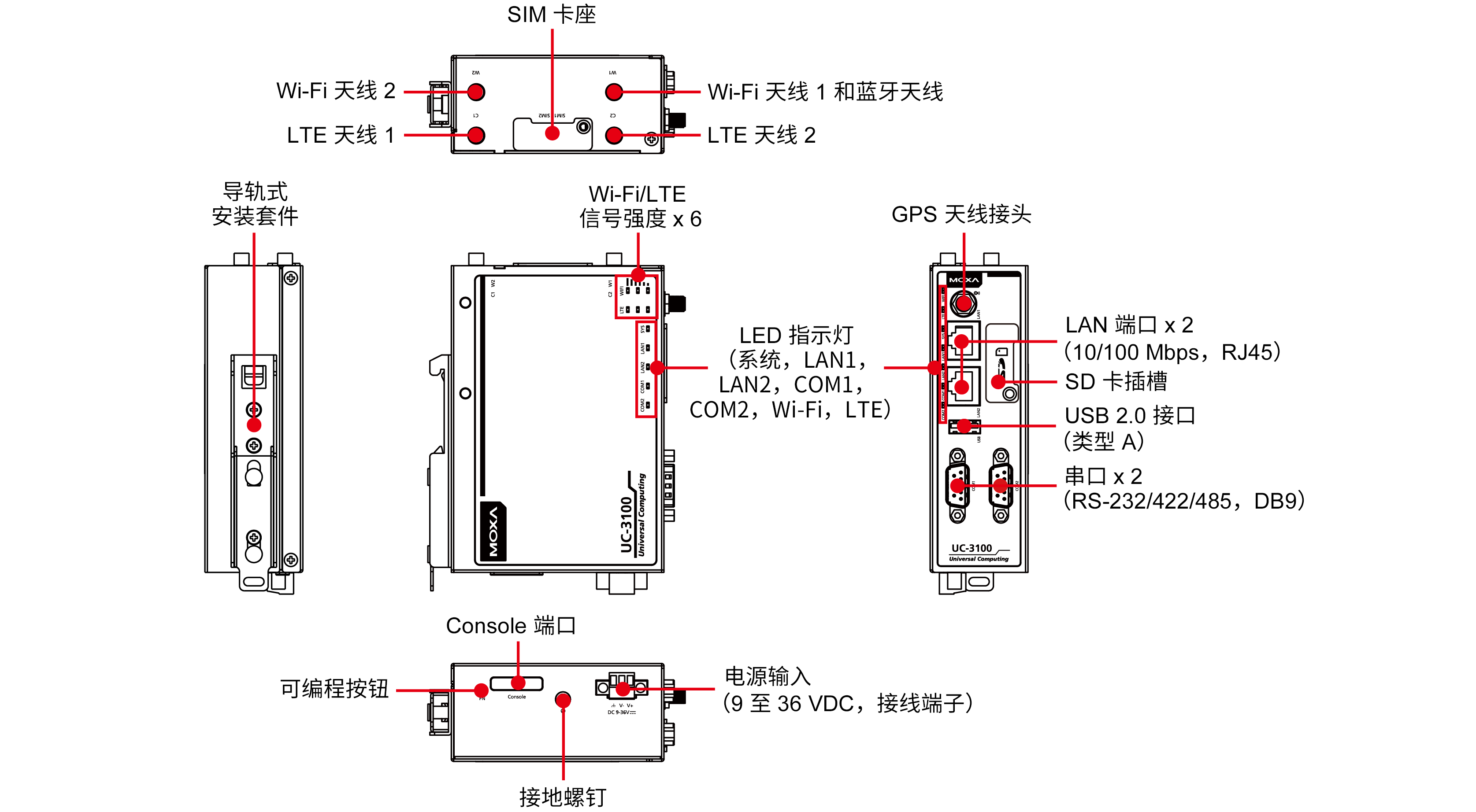

UC-3111（US 型号）

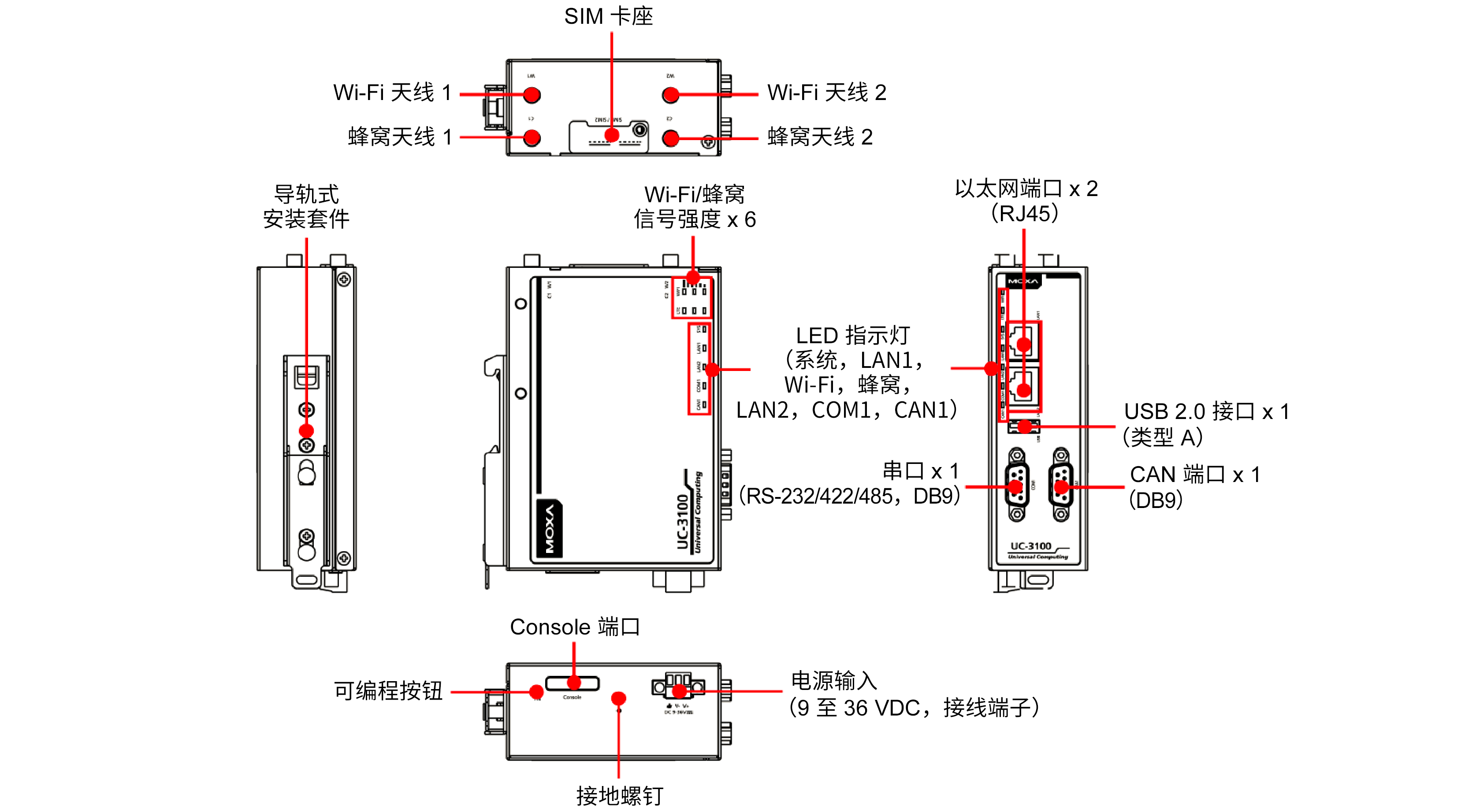

UC-3121

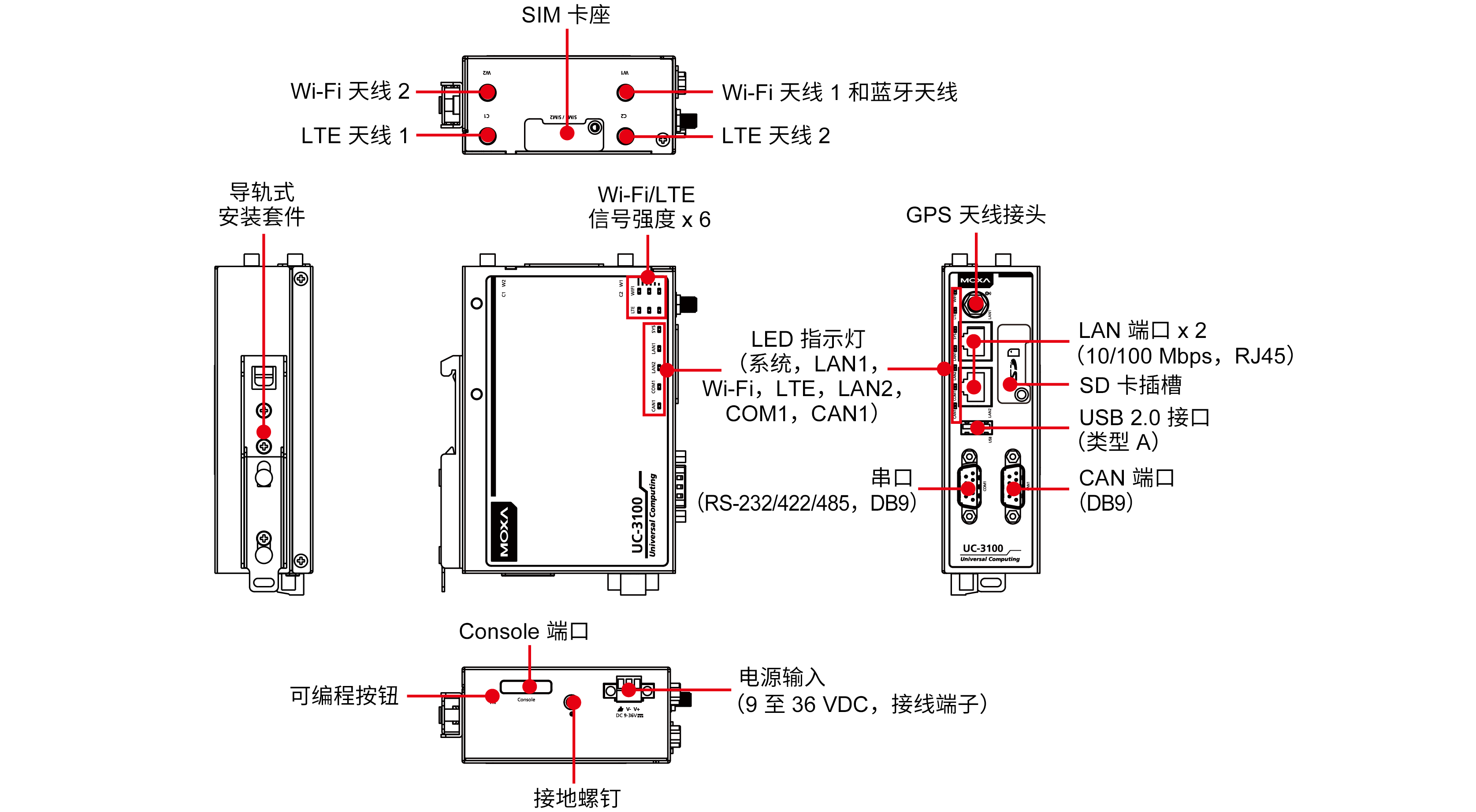

UC-3121（US 型号）



  • CPU

    Armv7 Cortex-A8 1 GHz

  • DRAM

    1 GB DDR3（针对所有 US 型号）
    512 MB DDR3（针对所有 EU 和 AU 型号）

  • 支持的 OS

    Linux Debian 9 内核 4.4（Moxa 工业 Linux）

  • 预装存储

    8 GB eMMC（针对所有 US 型号）
    4 GB eMMC（针对所有 EU 和 AU 型号）

  • 存储卡槽

    UC-3111-T-US-LX： SD 插槽 x 1
    UC-3121-T-US-LX：SD 插槽 x 1
    UC-3111-T-EU-LX：SD 插槽 x 1
    UC-3111-T-AU-LX：SD 插槽 x 1

  • 以太网端口

    自适应 10/100 Mbps 端口（RJ45 接头）x 2

  • 串口

    UC-3101/3121：RS-232/422/485 端口 x 1，软件可选 (DB9)
    UC-3111：RS-232/422/485 端口 x 2，软件可选 (DB9)

  • USB 2.0

    USB 2.0 接口 x 1，type A 接头

  • 蜂窝天线接头

    SMA x 2

  • SIM 格式

    Nano

  • SIM 数量

    2

  • GPS 天线接头

    SMA x 1（仅限 US 型号）

  • Wi-Fi 天线接头

    RP-SMA x 2（仅适用于 UC-3111/UC-3121）

  • Console 端口

    RS-232（TxD、RxD、GND），4-pin 接头输出（115200、n、8、1）

  • 电磁隔离保护

    1.5 kV（内置）

  • 频段选择

    US 型号：
    LTE 频段：频段 2 (1900 Mhz)/频段 4 (1700 Mhz)/频段 5 (850 Mhz)/频段 12 (700 Mhz)/频段 13 (700 Mhz)/频段 14 (700 Mhz)/频段 66 (1700 Mhz)/频段 71 (600 MHz)
    UMTS 频段：2 (1900 Mhz)/频段 4 (1700 Mhz)/频段 5 (850 MHz)
    运营商认证：Verizon，AT&T

    EU 型号：
    LTE 频段：频段 1 (2100 Mhz)/频段 3 (1800 Mhz)/频段 8 (900 Mhz)/频段 20 (800 Mhz)/频段 28 (700 MHz)
    GSM 频段：900 MHz/1800 MHz

    AU 型号：
    LTE 频段：3 (1800 Mhz)/频段 5 (850 Mhz)/频段 8 (900 Mhz)/频段 28 (700 MHz)
    UMTS 频段：1 (2100 Mhz)/频段 5 (850 Mhz)/频段 8 (900 MHz)

  • WLAN 标准

    802.11a/b/g/n：UC-3111-T-LX 和 UC-3121-T-LX 型号
    蓝牙 4.2 合规性：UC-3111-T-LX 和 UC-3121-T-LX 型号

  • 频段

    2.4 GHz/5 GHz：UC-3111-T-LX 和 UC-3121-T-LX 型号

  • 数据位

    5、6、7、8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 波特率

    UC-3121-T-US-LX：10 至 1000 kbps
    UC-3121-T-EU-LX：10 至 1000 kbps
    UC-3121-T-AU-LX：10 至 1000 kbps

  • 接头

    UC-3121-T-US-LX：DB9 公头
    UC-3121-T-EU-LX：DB9 公头
    UC-3121-T-AU-LX：DB9 公头

  • 隔离保护

    UC-3121-T-US-LX：2 kV（内置）
    UC-3121-T-EU-LX：2 kV（内置）
    UC-3121-T-AU-LX：2 kV（内置）

  • 信号

    UC-3121-T-US-LX：CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND
    UC-3121-T-EU-LX：CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND
    UC-3121-T-AU-LX：CAN_H、CAN_L、CAN_GND、CAN_SHLD、CAN_V+、GND

  • 系统

    电源 x 1

  • CAN

    UC-3121-T-US-LX：每个端口 1 个（Tx，Rx）
    UC-3121-T-EU-LX：每个端口 1 个（Tx，Rx）
    UC-3121-T-AU-LX：每个端口 1 个（Tx，Rx）

  • 串口

    每个端口 1 个（Tx，Rx）

  • LAN

    每个端口 1 个 (10/100 Mbps)

  • 无线信号强度

    UC-3101：3 x 蜂窝
    UC-3111/UC-3121：3 x 蜂窝和 3 x Wi-Fi

  • 电源功耗

    UC-3101：6 W（最大）
    UC-3111/UC-3121：8 W（最大）

  • 输入电流

    500 mA @ 12 VDC

  • 输入电压

    9 至 36 VDC

  • 外壳

    金属

  • 安装

    导轨式安装
    壁挂式安装（带可选套件）

  • 尺寸（无挂耳）

    UC-3101 为 128.5 x 89.1 x 26 mm（5.06 x 3.51 x 1.02 英寸）
    UC-3111/UC-3121 为 128.5 x 89.1 x 41 mm（5.06 x 3.51 x 1.61 英寸）

  • 重量

    产品净重：550 g (1.22 lb)

  • 工作温度

    US 型号：-40 至 70°C（-40 至 158°F）
    所有其他型号：-30 至 70°C（-22 至 158°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 振动

    5 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接 USB 设备）

  • 冲击

    IEC 60068-2-27

  • EMC

    EN 61000-6-2/-6-4
    EN 55032/24

  • EMI

    CISPR 22，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：0.5 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 蜂窝标准

    EN 301511
    EN 301908-1
    EN 62311(MPE SAR)
    EN 301489-1/-52
    EN 301489-1/17

  • 射频

    FCC
    PTCRB
    RCM

  • 安全

    IEC 60950-1
    IEC 62368-1
    UL 62368-1
    UL 60950-1

  • WLAN

    EN 301489-1-17
    EN 300328
    EN 301893

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UC-3101-T-US-LX：702,846 小时
    UC-3101-T-EU-LX：585,775 小时
    UC-3101-T-AU-LX：585,775 小时
    UC-3111-T-US-LX：465,569 小时
    UC-3111-T-EU-LX：416,081 小时
    UC-3111-T-AU-LX：416,081 小时
    UC-3121-T-US-LX：474,796 小时
    UC-3121-T-EU-LX：428,931 小时
    UC-3121-T-AU-LX：428,931 小时

  • 标准

    Telcordia (Bellcore) 标准

软件、固件和驱动程序

筛选

全部 固件 软件包
名称 类型 校驗和 版本 操作系统 发布日期
OS Image for UC-3100 Series
161.6 MB 		固件
SHA-512
v1.7
  • Moxa Industrial Linux 1 (Debian 9)
 2023年3月6日 2023年3月6日 发布说明
ThingsPro Edge Software Package (build 3726 for UC-2112-LX/T-LX, UC-8112-LX, UC-3100, UC-8100A-ME-T, and UC-8200 Series)
291.0 MB 		软件包
SHA-512
v2.3.2
  • Moxa Industrial Linux 1 (Debian 9)
 2022年12月16日 2022年12月16日 发布说明
OS Image for UC-3100 Series
160.9 MB 		固件
SHA-512
v1.6
  • Moxa Industrial Linux 1.x (Debian 9)
 2022年7月1日 2022年7月1日 发布说明
OS Image for UC-3100 Series
161.3 MB 		固件
SHA-512
v1.5
  • Moxa Industrial Linux (Debian 9)
 2022年5月4日 2022年5月4日 发布说明
OS Image for UC-3100 Series
150.1 MB 		固件
SHA-512
v1.4
  • Moxa Industrial Linux (Debian 9)
 2021年10月21日 2021年10月21日 发布说明
OS Image for UC-3100 Series
150.2 MB 		固件
SHA-512
v1.3
2021年4月16日 2021年4月16日 发布说明
OS Image for UC-3100 Series
132.6 MB 		固件
SHA-512
v1.2
  • Moxa Industrial Linux (Debian 9)
 2020年11月6日 2020年11月6日 发布说明
OS Image for UC-3100 Series
150.8 MB 		固件
SHA-512
v1.1
  • Moxa Industrial Linux (Debian 9)
 2018年11月5日 2018年11月5日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
QIG for UC-3100 Series
1.3 MB 		QIG 英文 v4.4 2024年2月19日 2024年2月19日
Moxa Industrial Linux 1 (Debian 9) Manual for Arm-based Computers
1.9 MB 		手册 英文 v5.1 2022年12月6日 2022年12月6日
Tech Note: Keeping IIoT Gateway Software Up-to-date and Free of Vulnerabilities
279.2 KB 		技术说明 英文 v1.0 2021年7月12日 2021年7月12日
UC-3100 系列产品资料表
4.0 MB 		产品资料表 中文 v1.2 2020年10月28日 2020年10月28日
2D CAD for UC-3100 Series (UC-3101/UC-3121/UC-3111)
1.0 MB 		2D CAD 英文 2019年4月3日 2019年4月3日
2D CAD for UC-3100 Series (UC-3101)
203.0 KB 		2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-3100 Series (UC-3111)
228.7 KB 		2D CAD 英文 2018年11月28日 2018年11月28日
2D CAD for UC-3100 Series (UC-3121)
227.1 KB 		2D CAD 英文 2018年11月28日 2018年11月28日

相关内容

筛选

全部 解决方案手册 白皮书

可用型号 (6)

显示图片
比较
moxa-uc-3101-t-us-lx-image.jpg | MoxaUC-3101-T-US-LX
比较
moxa-uc-3101-t-eu-lx-image.jpg | MoxaUC-3101-T-EU-LX
比较
moxa-uc-3111-t-us-lx-image.jpg | MoxaUC-3111-T-US-LX
比较
moxa-uc-3111-t-eu-lx-image.jpg | MoxaUC-3111-T-EU-LX
运营商认证AT&T，Verizon–AT&T，Verizon–
Wi-Fi––✓✓
CAN––––
SD 插槽––11
串口1122
CPU1 GHz1 GHz1 GHz1 GHz
RAM512 MB512 MB512 MB512 MB
eMMC4 GB4 GB4 GB4 GB
USB1111
LTECat. 1Cat. 1Cat. 1Cat. 1
SIM 插槽2222
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
比较

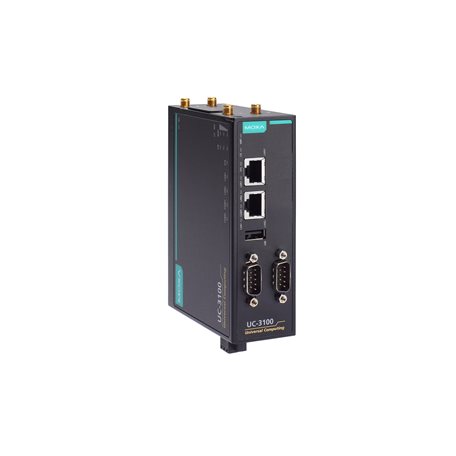

moxa-uc-3121-t-us-lx-image.jpg | MoxaUC-3121-T-US-LX
比较
moxa-uc-3121-t-eu-lx-image.jpg | MoxaUC-3121-T-EU-LX
运营商认证AT&T，Verizon–
Wi-Fi✓✓
CAN11
SD 插槽––
串口11
CPU1 GHz1 GHz
RAM512 MB512 MB
eMMC4 GB4 GB
USB11
LTECat. 1Cat. 1
SIM 插槽22
