UC-2200A 系列

Arm Cortex-A53 双核 64 位 1 GHz 工业计算机，配备内置 LTE Cat.4 个模块，-40 至 70°C 工作温度

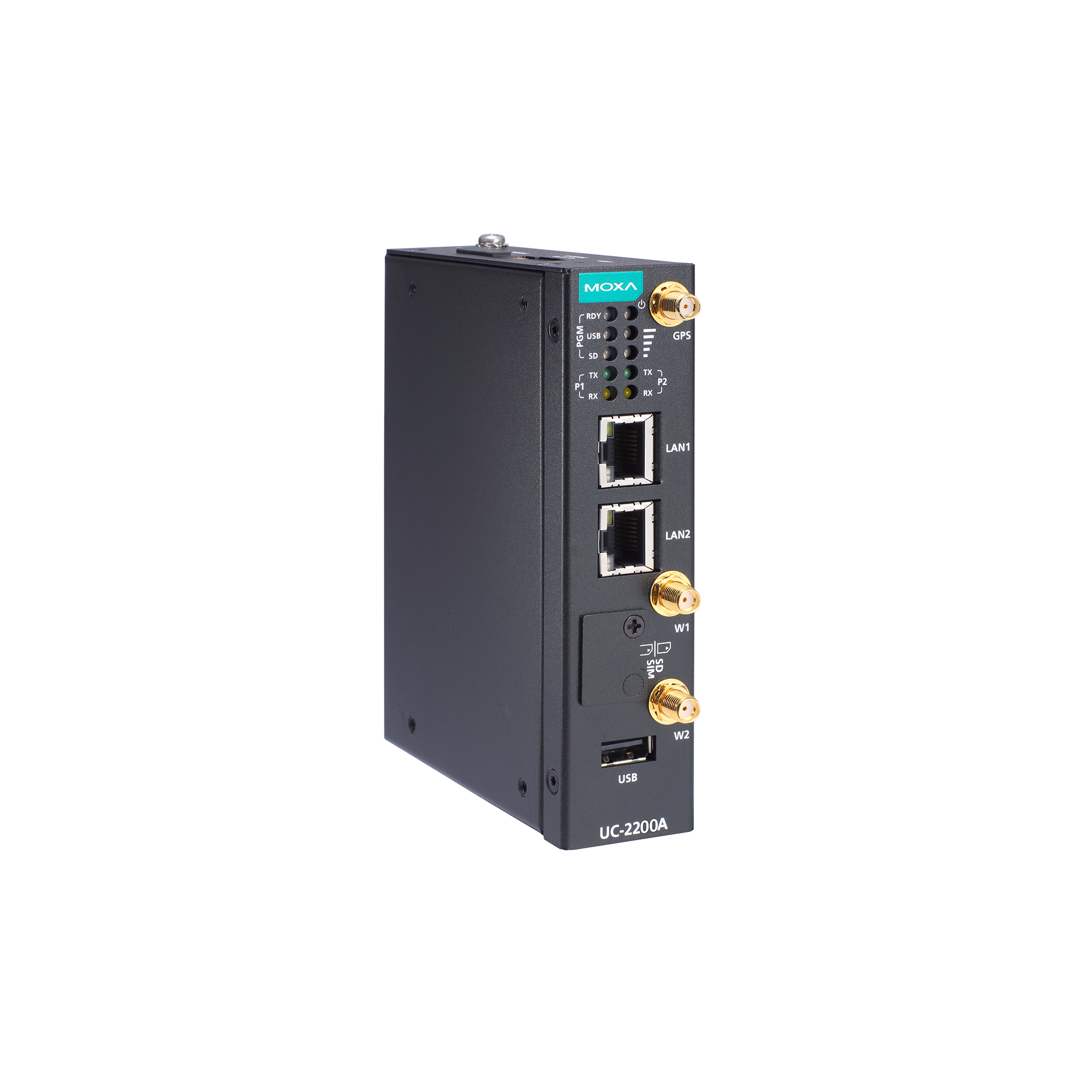

moxa-uc-2200a-series-image-(1).jpg | Moxa

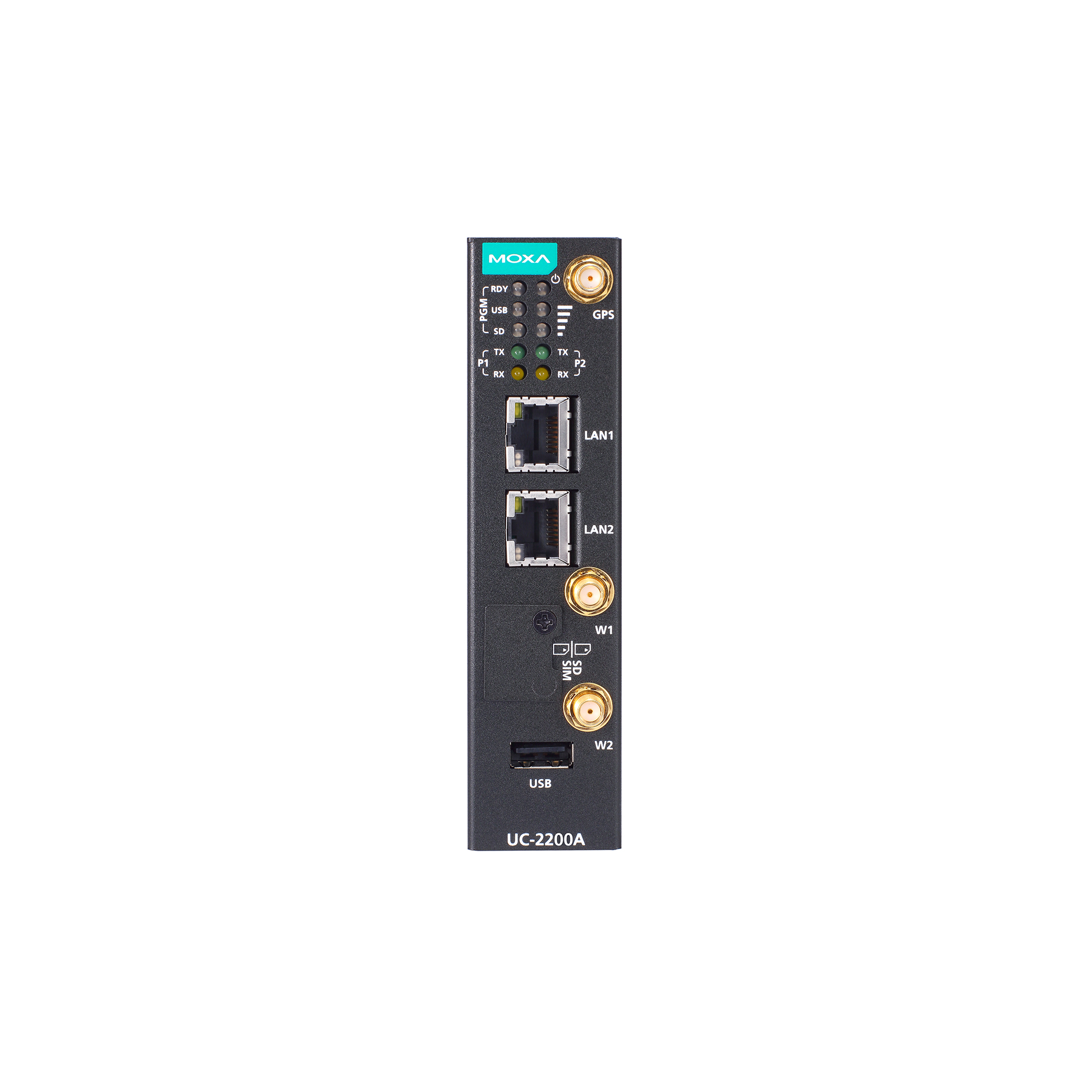

moxa-uc-2200a-series-image-1-(1).jpg | Moxa

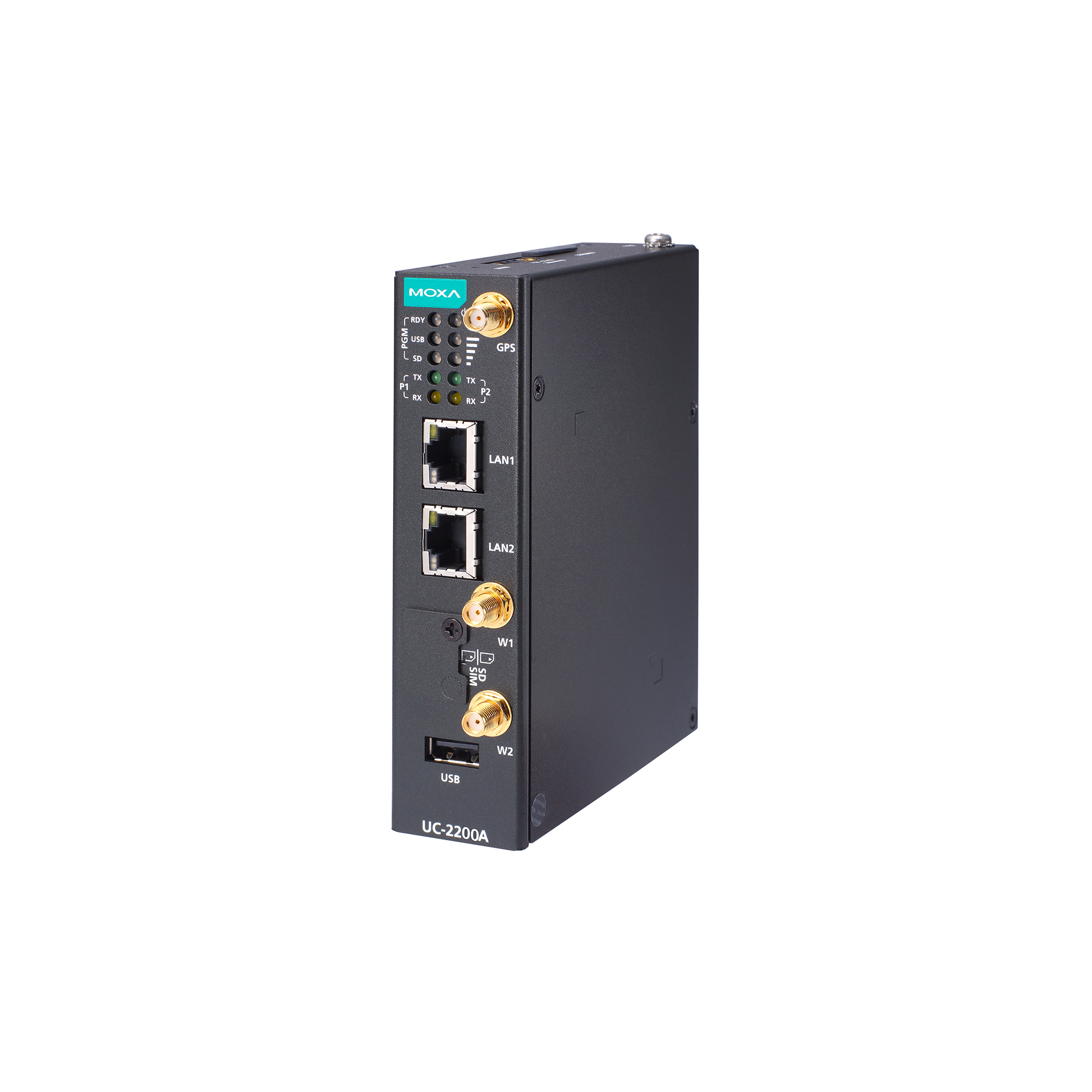

moxa-uc-2200a-series-image-2-(1).jpg | Moxa

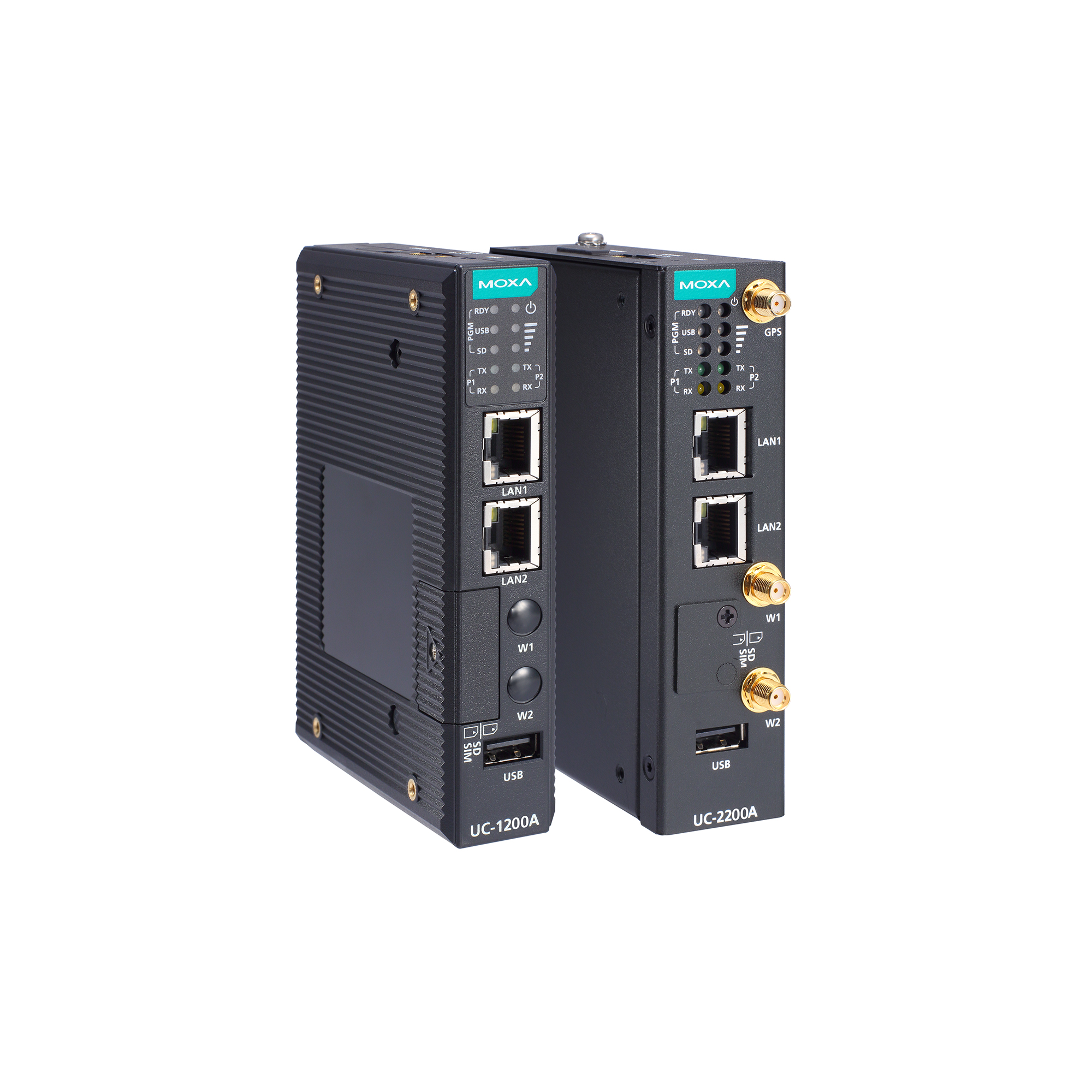

moxa-uc-2200a-series-image-3-(1).jpg | Moxa

特点和优势

  • Armv8 Cortex-A53 双核 1 GHz 处理器
  • 2 个自适应 10/100/1000 Mbps 以太网端口
  • 丰富的可编程 LED 和可编程按钮，便于安装和维护
  • 通过 Verizon/AT&T 认证和工业级 CE/FCC/UL 认证的 LTE 计算机
  • 支持 -40 至 70°C 工作温度
  • Moxa 工业 Linux 提供 10 年的软件版本维护
  • 满足 IEC 62443-4-2 Level 2 标准的技术安全要求

认证

  • moxa-fcc-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-ul-listed-certification-logo-image.png | Moxa

联系销售人员

介绍

UC-2200A 计算平台专为嵌入式数据采集应用而设计。这款计算机配备 2 个 RS-232/422/485 串口、2 个 10/100/1000 Mbps 以太网端口，以及 1 个支持无线模块的 Mini PCIe 插槽。多功能通信功能使用户能够有效地将 UC-2200A 应用于各种复杂的通信解决方案。

UC-2200A 搭载 Cortex-A53 处理器，该处理器针对能源监控系统进行了优化，但仍适用于广泛的各种工业解决方案。通过灵活的接口选项，这款微型嵌入式计算机是现场数据采集和处理的可靠、安全网关，也是许多大规模部署可用的强大通信平台。

此产品提供宽温和支持 LTE 的型号可选。所有产品均进行了高温烧机室的全面烧机测试，以确保这款 LTE 计算平台适用于宽温环境应用。

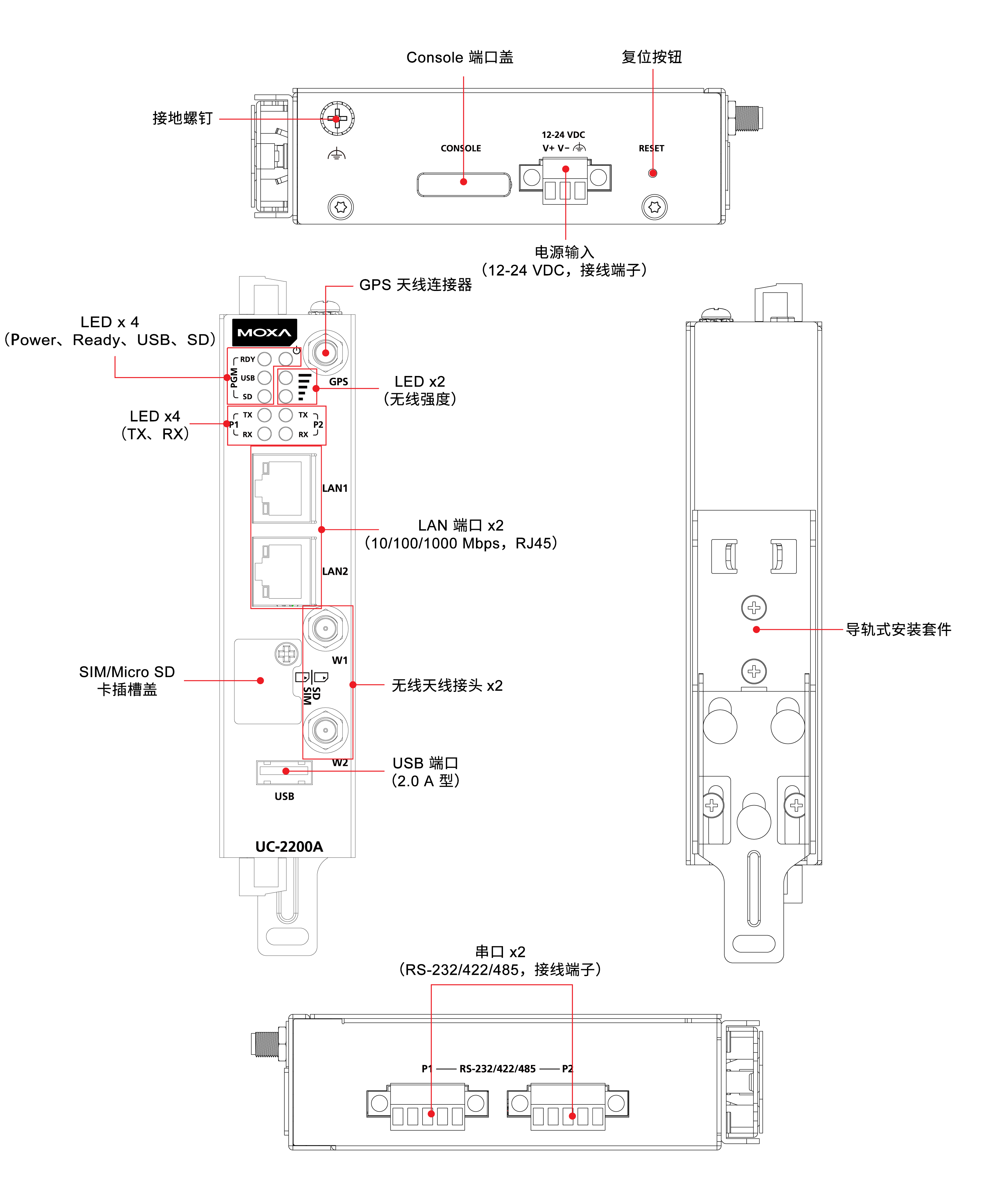

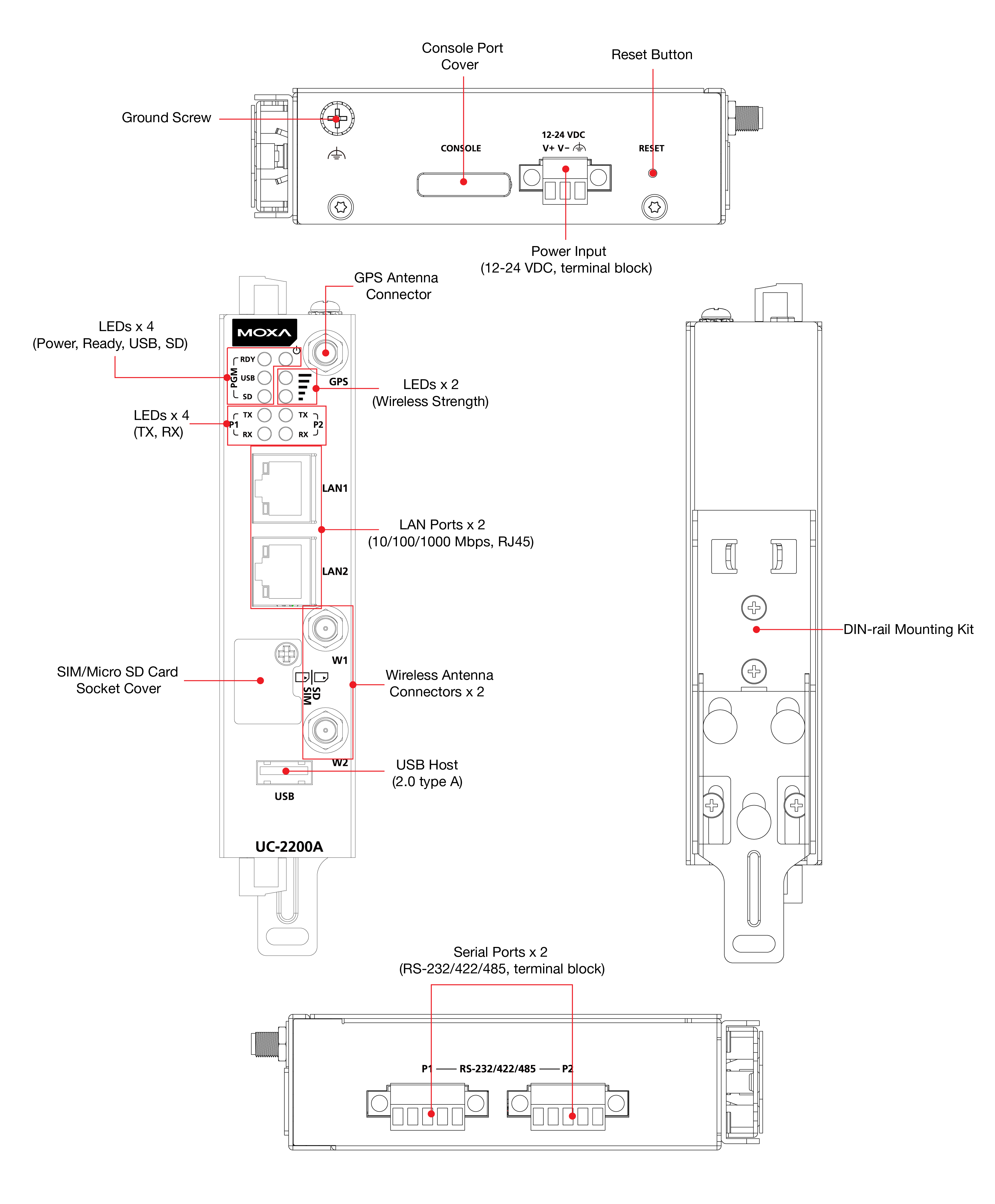

外观

  • CPU

    Armv8 Cortex-A53 双核 1 GHz

  • DRAM

    2 GB DDR4

  • 预装 OS

    Moxa 工业 Linux（Debian 11，内核 5.10），2031 EOL
    参见 www.moxa.com/MIL

  • 预装存储

    16 GB eMMC

  • 存储卡槽

    Micro SD 插槽 x 1

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2

  • 串口

    RS-232/422/485 端口 x 2（软件可选，接线端子接头）

  • USB 2.0

    USB 2.0 接口 x 1，type-A 接头

  • Console 端口

    RS-232（TxD、RxD、GND），4-pin 接头输出（115200、n、8、1）

  • 扩展插槽

    mPCIe 插槽 x 1

  • SIM 数量

    1

  • SIM 格式

    Nano

  • 按钮

    复位按钮

  • TPM

    TPM v2.0

  • 以太网端口

    自适应 10/100/1000 Mbps 端口（RJ45 接头）x 2

  • 电磁隔离保护

    1.5 kV（内置）

  • 波特率

    300 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 校验位

    无、偶、奇、Space、Mark

  • 停止位

    1、1.5、2

  • 流量控制

    RTS/CTS
    XON/XOFF
    自动数据方向控制 (ADDC)，用于 RS-485
    RTS 切换（仅限 RS-232）

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • 蜂窝标准

    LTE Cat.4

  • 频段选择

    UC-2222A-T-US：LTE 频段 2 (1900 MHz) / LTE 频段 4 (1700 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 12 (700 MHz) / 频段 13 (700 MHz) / 频段 14 (700 MHz) / 频段 66 (1700 MHz) / 频段 71 (600 MHz)
    UMTS/HSPA B5 (850 MHz) / B4 (1700 MHz) / B2 (1900 MHz)
    运营商认证：Verizon，AT&T
    UC-2222A-T-EU：LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / 频段 7 (2600 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 20 (800 MHz)/ LTE 频段 28A (700 MHz)
    UMTS/HSPA B8 (900 MHz) / B3 (1800 MHz) / B1 (2100 MHz) GSM DCS (1800 MHz) / GSM 900 (900 MHz)
    UC-2222A-T-AP：LTE 频段 1 (2100 MHz) / LTE 频段 3 (1800 MHz) / LTE 频段 5 (850 MHz) / LTE 频段 8 (900 MHz) / LTE 频段 9 (1800 MHz) / LTE 频段 18 (800 MHz) / LTE 频段 19 (800 MHz) / LTE 频段 26 (850 MHz) / LTE 频段 28 (700 MHz)
    UMTS/HSPA B19 (800 MHz) / B8 (900 MHz) / B6 (850 MHz) / B5 (850 MHz) / B1 (2100 MHz)

  • 接收类型

    GPS, GLONASS, BeiDou, Galileo, QZSS

  • 精度

    位置：2.0 m @CEP50

  • 首次修复时间 (TTFF)

    热启动：1.1 s
    暖启动：22.1 s
    冷启动：29.9 s

  • 灵敏度

    采集：-147 dBm
    冷却开始：-145 dBm
    监测：-160 dBm

  • 更新速率

    1 Hz

  • 系统

    电源 x 1
    软件就绪（可编程）
    USB（可编程）x 1
    Micro SD 插槽（可编程）x 1
    串口：TX x 2, RX x 2

  • 无线信号强度

    蜂窝网络 x 2，可编程


    已断开连接：无
    信号非常差：1 个 LED（闪烁）
    信号差：1 个 LED
    良好信号：2 个 LED

  • 输入电流

    UC-2222A-T：
    600 mA @ 12 VDC
    300 mA @ 24 VDC
    UC-2222A-T-US/EU/AP：
    900 mA @ 12 VDC
    450 mA @ 24 VDC

  • 输入电压

    12 至 24 VDC

  • 电源功耗

    不带内置 LTE 的型号：
    4.5 W（不带外接 USB 设备）
    7.2 W（带外接 USB 设备）

    内置 LTE 的型号：
    7.8 W（不带外接 USB 设备）
    10.5 W（带外接 USB 设备）

  • 报警工具

    外部 RTC（实时时钟）

  • 自动重启触发器

    外部 WDT（看门狗计时器）

  • 外壳

    金属
    SECC

  • IP 等级

    IP30

  • 尺寸

    102 x 32 x 128 mm（4.20 x 1.26 x 5.04 英寸）

  • 重量

    546 g (1.2 lb)

  • 安装

    导轨式安装
    壁挂式安装（附可选套件）

  • 工作温度

    UC-2222A-T：
    -40 至 75°C（-40 至 167°F）
    UC-2222A-T-US/EU/AP（内置 LTE 的型号）：
    -40 至 70°C（-40 至 158°F）

  • 存储温度

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 冲击

    IEC 60068-2-27

  • 振动

    2 个 Grms @ IEC 60068-2-64，随机波，5-500 Hz，每个轴 1 小时（未连接 USB 设备）

  • EMC

    EN 55032/35
    EN 61000-6-2/-6-4
    UKCA
    RCM
    KC
    BSMI

  • EMI

    FCC Part 15B Class A
    ICES-003 Class A
    EN 55032 Class A
    EN 61000-6-4 Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-3 RS：1.4 GHz 至 6 GHz：3 V/m
    IEC 61000-4-4 EFT：电源：1 kV；信号：1 kV
    IEC 61000-4-5 L-PE：1 kV；L –L：0.5 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 安全

    EN 62368-1
    UL 62368-1

  • 国际认证

    UKCA
    RCM
    FCC
    CE
    NCC
    ISED
    KC
    BSMI

  • 射频

    FCC
    UC-2222A-T-EU：CE (RED)
    UC-2222A-T-AP：RCM、NCC

  • 运营商认证

    AT&T
    Verizon
    PTCRB

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    UC-2222A-T：924,676 小时
    UC-2222A-T-US：865,122 小时
    UC-2222A-T-EU：866,622 小时
    UC-2222A-T-AP：870,393 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

支持文件

筛选

全部 产品资料表 声明书 手册 QIG
名称 类型 语言 版本 发布日期
Moxa Industrial Linux 3.x (Debian 11) Arm-based Computers Manual (with Security Hardening Guide)
5.3 MB 		手册 英文 v3.0 2025年11月12日 2025年11月12日
Declaration of Conformity (cybersecurity) for UC-2200A Series
207.2 KB 		声明书 英文 v1.0 2025年9月10日 2025年9月10日
UC-2200A 系列产品资料表
2.8 MB 		产品资料表 中文 v1.3 2025年5月19日 2025年5月19日
Declaration of Conformity (EU/UK) for UC-1200A/2200A Series
333.3 KB 		声明书 英文 v1.0 2025年5月16日 2025年5月16日
QIG for UC-2200A Series
897.8 KB 		QIG 英文 v1.4 2025年3月19日 2025年3月19日
FOSS Statement for Swift
122.3 KB 		声明书 英文 v1.0 2024年12月22日 2024年12月22日
FOSS Statement for Moxa Industrial Linux 3
331.7 KB 		声明书 英文 v1.0 2024年10月18日 2024年10月18日
Moxa Swift User Manual (for MIL 3.x)
2.4 MB 		手册 英文 v1.0 2024年10月17日 2024年10月17日
Manual for UC-2200A Series (hardware)
1.3 MB 		手册 英文 v1.0 2023年12月19日 2023年12月19日

相关内容

筛选

全部 解决方案手册

可用型号 (5)

显示图片
比较
moxa-uc-2222a-t-image.jpg | MoxaUC-2222A-T
比较
moxa-uc-2222a-t-cn-image.jpg | MoxaUC-2222A-T-CN
比较
moxa-uc-2222a-t-eu-image.jpg | MoxaUC-2222A-T-EU
比较
moxa-uc-2222a-t-ap-image.jpg | MoxaUC-2222A-T-AP
CPUAM6412 Arm® Cortex®-A53,
双核, 1 GHz		AM6412 Arm® Cortex®-A53,
双核, 1 GHz		AM6412 Arm® Cortex®-A53,
双核 1 GHz		AM6412 Arm® Cortex®-A53,
双核, 1 GHz
RAM2 GB2 GB2 GB2 GB
存储16 GB eMMC16 GB eMMC16 GB eMMC16 GB eMMC
串口2222
以太网端口2222
USB 端口1111
TPM内置内置内置内置
LTEmPCIe 插槽 x 1, 保留mPCIe 插槽 x 1, 保留欧洲地区预装 LTE 模块亚太地区预装 LTE 模块
工作温度-40 ~ 75°C-40 ~ 75°C-40 ~ 70°C-40 ~ 70°C
添加至询价查看询价添加至询价查看询价添加至询价查看询价添加至询价查看询价
比较
moxa-uc-2222a-t-us-image.jpg | MoxaUC-2222A-T-US
CPUAM6412 Arm® Cortex®-A53,
双核, 1 GHz
RAM2 GB
存储16 GB eMMC
串口2
以太网端口2
USB 端口1
TPM内置
LTE美国地区预装 LTE 模块
工作温度 端口-40 ~ 70°C
