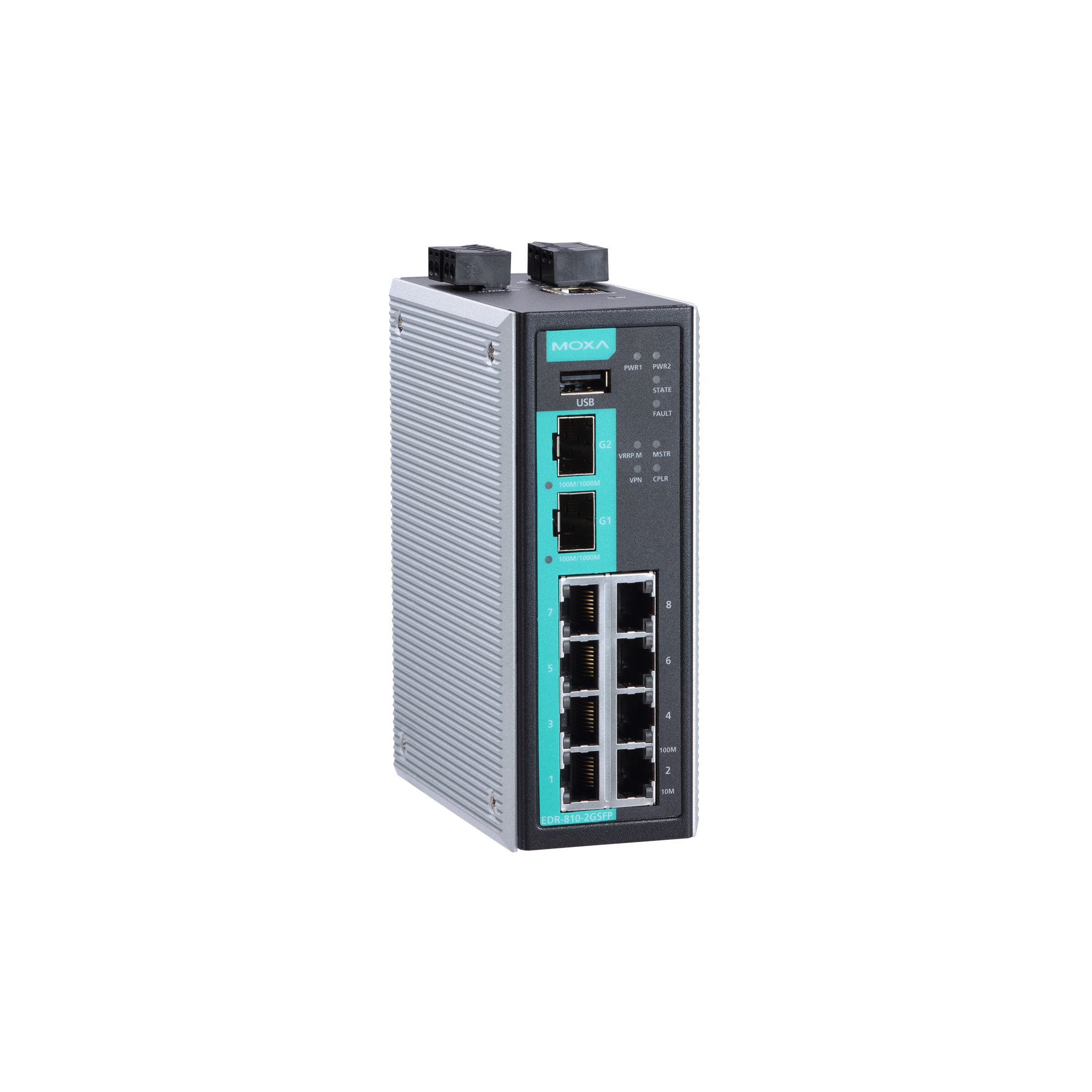

EDR-810 系列

8+2G 多端口工业安全路由器,集交换机/防火墙/NAT/VPN 一体

moxa-edr-810-series-image-1-(1).jpg | Moxa

特点和优势

  • 8+2G 集防火墙/NAT/VPN/路由器/交换机于一体
  • 利用 VPN 建立远程安全访问隧道
  • 通过状态防火墙保护关键资产
  • 采用 PacketGuard 技术检测工业协议
  • 网络地址转换 (NAT) 轻松进行网络设置
  • 支持 RSTP/Turbo Ring 冗余协议,增强网络冗余
  • 支持 -40 至 75°C 工作温度(-T 型号)
  • 基于 IEC 62443/NERC CIP 的安全功能
  • 通过智能 SettingCheck 功能检查防火墙设置

认证

  • moxa-dnv-gl-certification-logo-image.png | Moxa
  • moxa-en50121-4-certification-logo-image.png | Moxa
  • moxa-nema-ts2-certification-logo-image.png | Moxa
  • moxa-atex-certification-logo-image.png | Moxa

联系销售人员

介绍

EDR-810 是一款高度集成的工业级多端口安全路由器,集防火墙/NAT/VPN 和二层网管型交换机功能于一体。这是一款专为关键远程控制或远程监控网络的以太网安全应用而设计的产品,提供电子安全边界 (ESP) 来保护关键网络资产,例如:泵站中的水处理系统、油气应用中的 DCS 系统,以及工厂自动化中的 PLC/SCADA 系统。EDR-810 系列包括以下网络安全特性:

  • 防火墙/NAT:防火墙策略控制不同信任区之间的网络流量,而网络地址转换 (NAT) 则是保护内部局域网,免受来自外部主机的未授权活动。

  • VPN:虚拟专用网络 (VPN) 为用户通过公共互联网访问专用网络时,提供安全通信隧道。VPN 使用 IPsec(IP 安全)server 或 client 模式加密和认证网络层的 IP 数据包,以确保机密性和发送方身份认证。

借助 EDR-810 的广域网路由快速设置功能,用户通过四个步骤轻松设置广域网和局域网端口来创建路由功能。此外,EDR-810 的快速自动化配置文件功能,为工程师们提供了一个简易方式来配置防火墙的工业协议过滤功能,包括 EtherNet/IP、Modbus TCP、EtherCAT、FOUNDATION Fieldbus 和 PROFINET。用户只需简单点击用户友好设计的 Web UI,即可轻松创建一个安全的以太网网络。EDR-810 也能够执行深层 Modbus TCP 数据包检测。这款产品提供宽温型号,可在 -40 至 75°C 温度的危险环境下可靠运行。



  • 报警功能通道

    纯电阻性负载:1 A @ 24 VDC

  • 按钮

    复位按钮

  • 数字输入通道

    +13 至 +30 V 表示状态 1
    -30 至 +3 V 表示状态 0
    最大输入电流:8 mA

  • 10/100BaseT(X) 端口(RJ45 接头)

    8

  • 100/1000BaseSFP 插槽

    2

  • 标准

    IEEE 802.1Q,用于 VLAN 标记
    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    静态端口聚合
    IEEE 802.3u,用于 100BaseT(X)
    IEEE 802.3x,用于流量控制
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX

  • 广播转发

    IP 定向广播,广播转发

  • 管理

    Back Pressure Flow Control(背压流量控制)、DDNS、DHCP Server/Client、Web Console (HTTP/HTTPS)、LLDP、QoS/CoS/ToS、SNMPv1/v2c/v3、Telnet、TFTP

  • 组播路由

    DVMRP, PIM-SM, PIM-SSM

  • 冗余协议

    RSTP, STP, Turbo Ring v2

  • 路由

    吞吐量:每秒 10,000 个数据包(最大 100 Mbps)

  • 路由冗余

    VRRP

  • 安全

    所有型号:HTTPS/SSL、SSH、L2TP (server)、RADIUS
    EDR-810-VPN-2GSFP 系列:HTTPS/SSL、SSH、IPsec、OpenVPN(client 和 server)、UDP 和 TCP 隧道模式(路由)及 TAP 模式 (bridge)、L2TP (server)、RADIUS、L2TP (server)、RADIUS

  • 对时服务

    NTP Server/Client、SNTP

  • 单播路由

    OSPF,RIPV1/V2,静态路由

  • 过滤

    IGMP v1/v2/v3

  • VLAN ID 范围

    VID 1 至 4094

  • IGMP 分组

    256

  • 最大 VLAN 数量

    16

  • LED 指示灯

    STATE、PWR1、PWR2、FAULT、10/100/1000M

  • 技术

    ARP-Flood, FIN Scan, ICMP-Death, NEWWithout-SYN Scan, NMAP-ID Scan, NMAP-Xmas Scan, Null Scan, SYN/FIN Scan, SYN/RST Scan, SYN-Flood, Xmas Scan

  • 深层数据包检测

    Modbus TCP
    Modbus UDP

  • 过滤

    DDoS、以太网协议、ICMP、IP 地址、MAC 地址、端口

  • 快速自动化配置文件

    DNP、EtherCAT、EtherNet/IP、FOUNDATION Fieldbus、FTP、HTTP、IEC 60870-104、IPsec、L2TP、LonWorks、Modbus TCP、PPTP、PROFINET、RADIUS、SSH、Telnet

  • 状态检测

    路由器防火墙
    透明 (bridge) 防火墙

  • 吞吐量

    每秒最多 10,000 个数据包(最大 100 Mbps)

  • 认证

    EDR-810-VPN-2GSFP 系列:MD5 和 SHA (SHA-256),RSA(密钥大小:1024 位,2048 位),X.509 v3 证书

  • VPN 并发隧道

    EDR-810-VPN-2GSFP 系列:最多 10 个 IPsec VPN 隧道

  • 加密

    EDR-810-VPN-2GSFP 系列:DES、3DES、AES-128、AES-192、AES-256

  • 协议

    EDR-810-VPN-2GSFP 系列:IPsec、L2TP (server)、PPTP (client)

  • 吞吐量

    EDR-810-VPN-2GSFP 系列:最大 17 Mbps(条件:AES-256、SHA-256)

  • 特性

    1 转 1,N 转 1,端口转发

  • 认证

    EDR-810-VPN-2GSFP 系列:用户密码,采用 MD5 和 SHA1 算法

  • VPN 并发隧道

    EDR-810-VPN-2GSFP 系列:
    Client 模式:最多 2 个外部 server
    Server 模式:最多 5 个外部 client

  • 加密

    EDR-810-VPN-2GSFP 系列:AES-128/192/256 CBC, Blowfish CBC, DES CBC, DES-EDE3 CBC

  • 协议

    EDR-810-VPN-2GSFP 系列:
    OpenVPN(client 和 server)、UDP 和 TCP
    隧道模式(路由)及 TAP 模式 (bridge)

  • 吞吐量

    EDR-810-VPN-2GSFP 系列:最大 5 Mbps

  • 事件类型

    所有型号:防火墙事件
    EDR-810-VPN-2GSFP 系列:VPN 事件

  • 接口

    本地存储、SNMP Trap、Syslog server

  • Console 端口

    RS-232(TxD、RxD、GND),3-pin(115200、n、8、1)

  • 连接

    可拆卸接线端子

  • 输入电压

    12/24/48 VDC, 0.32 A @ 24 VDC

  • 反接保护

    支持

  • 外壳

    金属

  • 尺寸

    53.6 x 135 x 105 mm(2.11 x 5.31 x 4.13 英寸)

  • 重量

    830 g (2.10 lb)

  • 安装

    导轨式安装,壁挂式安装(带可选套件)

  • 工作温度

    标准型号:-10 至 60°C(14 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • 安全

    UL 508

  • EMC

    EN 55032/24

  • 危险环境

    UL/cUL Class I Division 2 Groups A/B/C/D

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:6 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:10 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:2 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF

  • 轨道交通

    EN 50121-4

  • 交通控制

    NEMA TS2

  • 冲击

    IEC 60068-2-27

  • 自由落体

    IEC 60068-2-32

  • 振动

    IEC 60068-2-6

  • 时间

    981,954 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Firmware for EDR-810 Series
26.6 MB
固件 v5.6
2020年3月25日 2020年3月25日 发布说明
Software Package for EDR-810 Series (SNMP MIB file)
112.3 KB
软件包 v5.4
2019年12月12日 2019年12月12日 发布说明
MXview Trial Version
331.7 MB
软件包 v3.0
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
2019年3月21日 2019年3月21日 发布说明

支持文件

名称 类型 语言 版本 发布日期
EDR-810 系列产品资料表
1.9 MB
产品资料表 中文 v1.2 2019年6月17日 2019年6月17日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
QIG for EDR-810 Series
1.7 MB
QIG 英文 v4.0 2018年5月18日 2018年5月18日
Manual for EDR-810 Series
16.6 MB
手册 英文 v4.0 2018年4月20日 2018年4月20日
2D CAD for EDR-810
644.3 KB
2D CAD 英文 2018年1月18日 2018年1月18日
Moxa Industrial Secure Router CLI Command Set User's Manual
510.4 KB
手册 英文 v1.0 2014年12月16日 2014年12月16日

可用型号 (4)

显示图片
moxa-edr-810-2gsfp-image.jpg | MoxaEDR-810-2GSFPmoxa-edr-810-2gsfp-t-image.jpg | MoxaEDR-810-2GSFP-Tmoxa-edr-810-vpn-2gsfp-image.jpg | MoxaEDR-810-VPN-2GSFPmoxa-edr-810-vpn-2gsfp-t-image.jpg | MoxaEDR-810-VPN-2GSFP-T
10/100BaseT(X) 端口
RJ45 接头
8888
100/1000Base SFP 插槽2222
防火墙
NAT
VPN
工作温度-10 to 60°C-40 to 75°C-10 to 60°C-40 to 75°C
