CP-118U/138U 系列

8 端口 RS-232/422/485 通用 PCI 串口卡

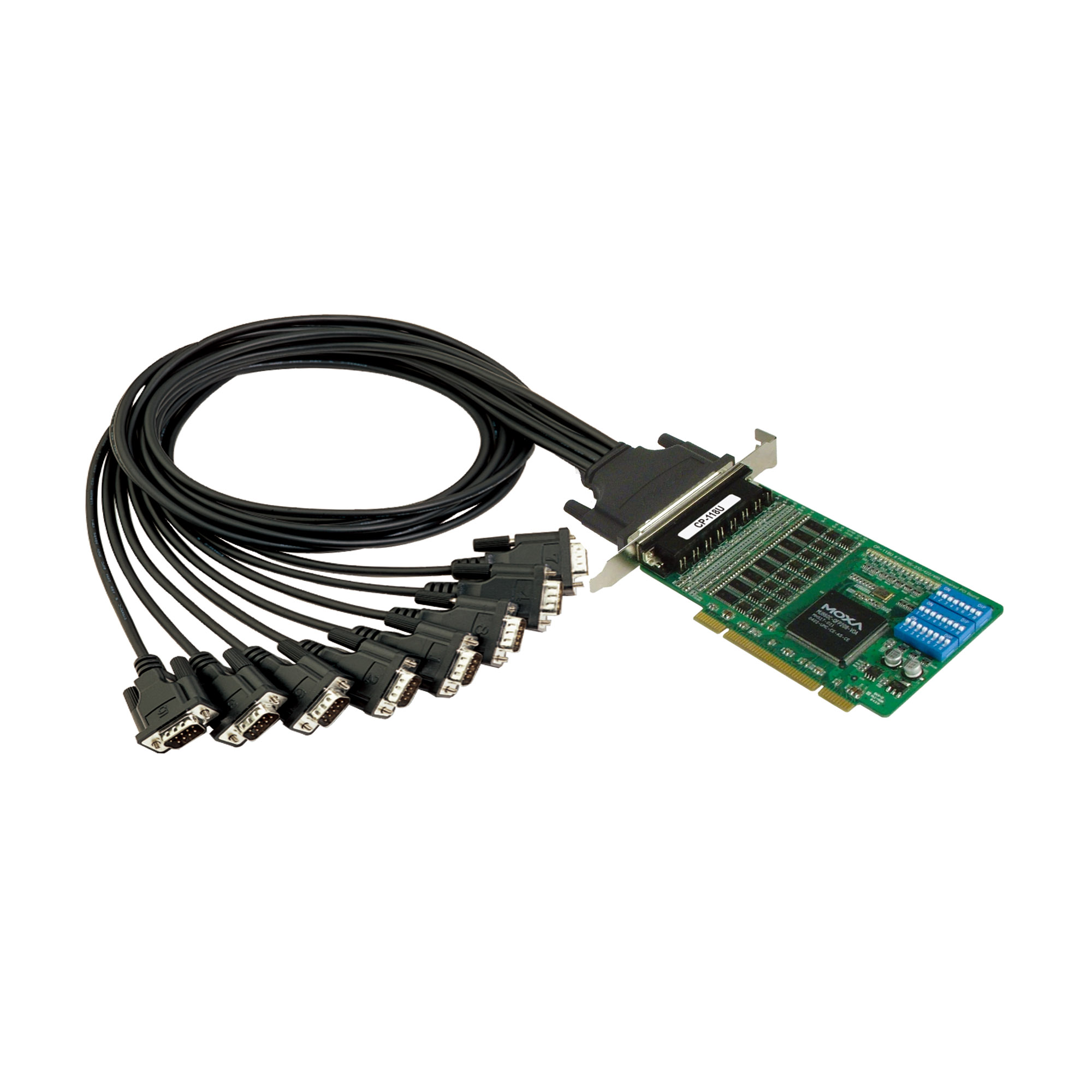

moxa-cp-118u-138u-series-image-1-(1).jpg | Moxa

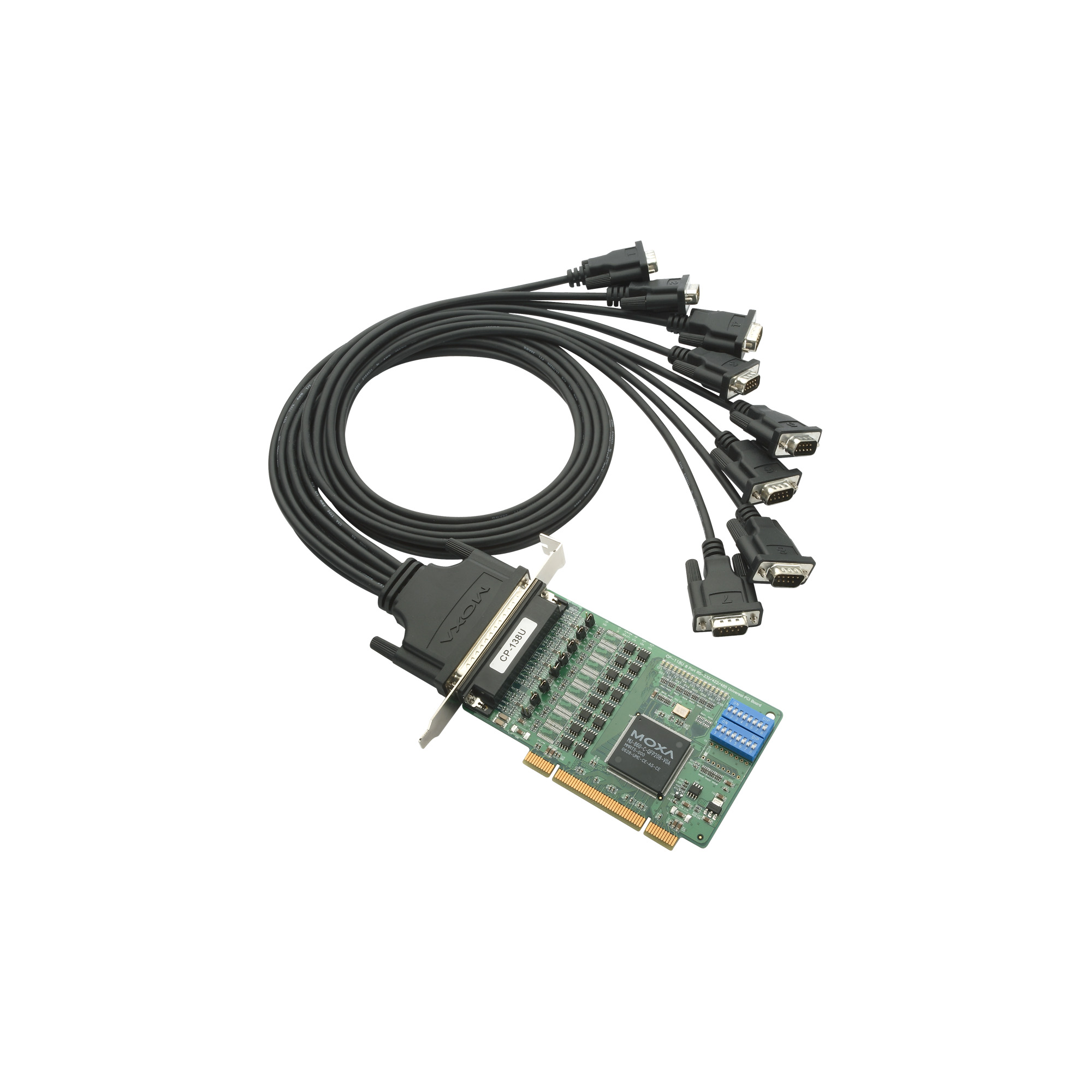

moxa-cp-118u-138u-series-image-2-(1).jpg | Moxa

特点和优势

  • 超过 700 kbps 的高效数据吞吐量
  • 串口传输速率最高可达 921.6 kbps
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 兼容 3.3/5 V PCI 和 PCI-X
  • 支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
  • 内置 LED 指示灯和管理软件,易于维护
  • -40 至 85°C 宽温型号可选

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CP-118U 和 CP-138U 智能型 8 端口通用 PCI 多串口卡,专为 POS 和 ATM 应用而设计,适合工业自动化工程师和系统集成商。这两款串口卡兼容所有主流的操作系统。此外,CP-118U 的 8 个 RS-232/422/485 串口和 CP-138U 的 8 个 422/485 串口支持高达 921.6 kbps 传输速率,并提供全调制解调器控制信号,以确保与各种串口周边设备兼容。CP-118U 和 CP-138U 支持 3.3 V 和 5 V PCI 总线,适合安装在大多数 PC 服务器中。



提供 Windows、Linux 和 UNIX 驱动程序

Moxa 持续支持各种操作系统,CP-118U 和 CP-138U 串口卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驱动程序,并支持 WEPOS 等其他嵌入式应用操作系统。



  • 通信 控制器

    MU860(兼容 16C550C)

  • 总线

    32 位通用 PCI

  • 接头

    CP-118U/138U 系列:DB62 母头
    CP-118U-I/138U-I 系列:DB78 母头

  • FIFO

    128 bytes

  • 最大板载数

    8

  • 端口数量

    8

  • 串口标准

    CP-118U 系列:RS-232、RS-422、RS-485
    CP-138U 系列:RS-422、RS-485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    CP-118U 系列:无,RTS/CTS、XON/XOFF
    CP-138U 系列:无,XON/XOFF

  • 隔离保护

    CP-118U-I/138U-I 系列:2 kV

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x

  • UNIX 驱动程序

    QNX 6、SCO OpenServer、UnixWare 7 Solaris 10、FreeBSD

  • 输入电流

    CP-118U 系列:240 mA @ 5 VDC (RS-232);300 mA @ 5 VDC (RS-422)
    CP-138U 系列:135 mA @ 5 VDC (RS-422)

  • 尺寸

    82 x 135 mm(3.22 x 5.31 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m

  • 国际认证

    CP-138U:KC

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    CP-118U 系列:1,073,385 小时
    CP-138U 系列:1,147,210 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Driver for Linux kernel 4.x.x
161.9 KB
驱动程序
SHA-512
v4.1
  • Linux Kernel 4.x
2021年10月25日 2021年10月25日 发布说明
Driver for Linux kernel 5.x.x
160.1 KB
驱动程序
SHA-512
v5.1
  • Linux Kernel 5.x
2021年10月25日 2021年10月25日 发布说明
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB
驱动程序
SHA-512
v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年5月18日 2020年5月18日 发布说明
Driver for Linux kernel 2.x.x
161.3 KB
驱动程序
SHA-512
v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 3.x.x
161.1 KB
驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 发布说明
Driver for CP-118U/138U Series (Windows XP, 2008 or earlier)
759.9 KB
驱动程序
SHA-512
v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CP-118U/138U Series (DOS)
634.2 KB
驱动程序
SHA-512
v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CP-118U/138U Series (SCO 5)
649.5 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 发布说明
Driver for CP-118U/138U Series (SCO 6)
322.0 KB
驱动程序
SHA-512
v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 发布说明
Driver for CP-118U/138U Series (Sun Solaris)
118.0 KB
驱动程序
SHA-512
v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 发布说明
Driver for CP-118U/138U Series (UnixWare)
330.0 KB
驱动程序
SHA-512
v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CP-118U/138U Series (Windows ME or prior)
341.1 KB
驱动程序
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 发布说明
Driver for CP-118U/138U Series (UnixWare 2.1)
270.0 KB
驱动程序
SHA-512
v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 发布说明
Viewcom
434.6 KB
管理工具
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 发布说明
Driver for CP-118U/138U Series (WinCE 5)
370.8 KB
驱动程序
SHA-512
v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-118U/138U Series (WinCE 6)
280.7 KB
驱动程序
SHA-512
v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-118U/138U Series (Windows 95/98)
341.1 KB
驱动程序
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 发布说明
Driver for CP-118U/138U Series (WinNT)
193.5 KB
驱动程序
SHA-512
v5.11
  • Windows NT
2010年7月11日 2010年7月11日 发布说明
Driver for CP-118U/138U Series (FreeBSD)
33.0 KB
驱动程序
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-118U/138U Series (QNX6)
120.8 KB
驱动程序
SHA-512
v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-118U/138U Series (WinXP Embedded)
289.1 KB
驱动程序
SHA-512
v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
QIG for Universal PCI Smart Serial Board
301.8 KB
QIG 英文 v1.2 2021年5月18日 2021年5月18日
Manual for CP-118U/138U Series
10.8 MB
手册 英文 v12.1 2019年12月31日 2019年12月31日
CP-118U/138U 系列产品资料表
2.0 MB
产品资料表 中文 v1.1 2019年5月8日 2019年5月8日
2D CAD for CP-118U
1.3 MB
2D CAD 英文 2010年7月12日 2010年7月12日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
技术说明 英文 v1.0 2010年2月10日 2010年2月10日

可用型号 (8)

显示图片
moxa-cp-118u-image.jpg | MoxaCP-118Umoxa-cp-138u-image.jpg | MoxaCP-138Umoxa-cp-118u-t-image.jpg | MoxaCP-118U-Tmoxa-cp-138u-t-image.jpg | MoxaCP-138U-T
串口标准RS-232/422/485RS-422/485RS-232/422/485RS-422/485
串口数量8888
串口接头DB62 femaleDB62 femaleDB62 femaleDB62 female
串口隔离保护
工作温度0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cp-118u-i-image.jpg | MoxaCP-118U-Imoxa-cp-138u-i-image.jpg | MoxaCP-138U-Imoxa-cp-118u-i-t-image.jpg | MoxaCP-118U-I-Tmoxa-cp-138u-i-t-image.jpg | MoxaCP-138U-I-T
串口标准RS-232/422/485RS-422/485RS-232/422/485RS-422/485
串口数量8888
串口接头DB78 femaleDB78 femaleDB78 femaleDB78 female
串口隔离保护2 kV2 kV2 kV2 kV
工作温度0 to 55°C0 to 55°C-40 to 85°C-40 to 85°C
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
