CP-118EL-A

8 端口 RS-232/422/485 PCI Express 串口卡

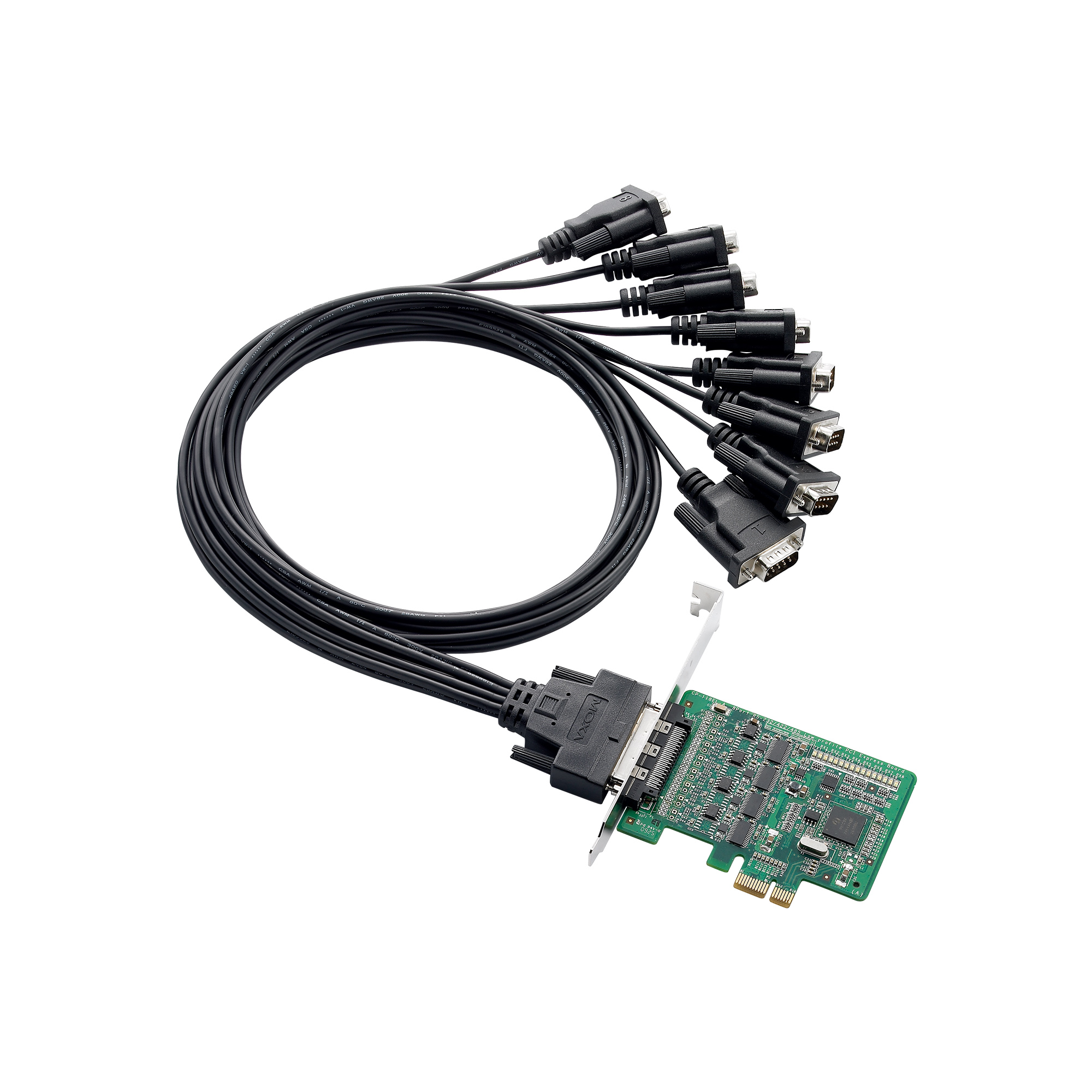

moxa-cp-118el-a-image-1-(1).jpg | Moxa

特点和优势

  • 兼容 PCI Express 1.0
  • 串口传输速率最高可达 921.6 kbps
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 适用于 RS-232/422/485 的多种连接线缆和接线盒
  • 低挡板设计,适合小型 PC
  • 支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
  • 内置 LED 指示灯和管理软件,易于维护

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CP-118EL-A 属于智能型 8 端口 PCI Express 卡,专为 POS 和 ATM 应用而设计。它是工业自动化工程师和系统集成商的不二选择,支持多种不同操作系统,包括 Windows、Linux,甚至 UNIX。此外,该卡的八个串口均可针对 RS-232、RS-422 或 RS-485(2 线或 4 线)独立配置,并且这些端口支持高达 921.6 kbps 的波特率。CP-118EL-A 可提供全调制解调器控制信号,以确保与各种串口周边设备兼容。其分类为 PCI Express x1,支持在任何 PCI Express 插槽中安装。



紧凑型设计

CP-118EL-A 体积小巧,可与任何 PCI Express 插槽兼容。该卡仅需 3.3 VDC 电源,可适用于从鞋盒大小到标准尺寸 PC 的所有主机。



提供 Windows、Linux 和 UNIX 驱动程序

Moxa 持续支持多种操作系统,CP-118EL-A 卡也不例外。我们为所有 Moxa 卡提供可靠的 Windows 和 Linux/UNIX 驱动程序,并支持 WEPOS 等其他嵌入式应用操作系统。



  • 通信控制器

    兼容 16C550C

  • 总线

    PCI Express 1.0

  • 接头

    VHDCI 68

  • FIFO

    128 bytes

  • 每台 PC 最多卡数

    8

  • 端口数量

    8

  • 串口标准

    RS-232、RS-422、RS-485

  • 波特率

    50 bps 至 921.6 kbps(支持非标准波特率)

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x、Linux 内核 4.x、Linux 内核 5.x

  • UNIX 驱动程序

    Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

  • 输入电流

    1,285 mA @ 3.3 VDC

  • 尺寸

    68.9 x 88 mm(2.71 x 3.46 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    0 至 55°C(32 至 131°F)

  • 存储温度(含包装)

    -20 至 85°C(-4 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    1,359,482 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB
驱动程序 v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年5月18日 2020年5月18日 发布说明
Driver for Linux kernel 2.x.x
161.3 KB
驱动程序 v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 3.x.x
161.1 KB
驱动程序 v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 4.x.x
166.5 KB
驱动程序 v4.0
  • Linux Kernel 4.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 5.x.x
166.1 KB
驱动程序 v5.0
  • Linux Kernel 5.x
2019年12月31日 2019年12月31日 发布说明
Driver for CP-118EL-A (Windows XP, 2008 or earlier)
759.9 KB
驱动程序 v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CP-118EL-A (DOS)
634.2 KB
驱动程序 v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CP-118EL-A (SCO 5)
649.5 KB
驱动程序 v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 发布说明
Driver for CP-118EL-A (SCO 6)
322.0 KB
驱动程序 v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 发布说明
Driver for CP-118EL-A (Sun Solaris)
118.0 KB
驱动程序 v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 发布说明
Driver for CP-118EL-A (UnixWare)
330.0 KB
驱动程序 v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具 v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CP-118EL-A (Windows ME or prior)
341.1 KB
驱动程序 v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 发布说明
Driver for CP-118EL-A (WinCE 5)
370.8 KB
驱动程序 v1.1
  • Windows CE 5.0
2010年7月12日 2010年7月12日 发布说明
Driver for CP-118EL-A (UnixWare 2.1)
270.0 KB
驱动程序 v1.7
  • SCO UnixWare 2.x
2010年7月12日 2010年7月12日 发布说明
Viewcom
434.6 KB
管理工具 v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 发布说明
Driver for CP-118EL-A (QNX6)
120.8 KB
驱动程序 v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-118EL-A (WinXP Embedded)
289.1 KB
驱动程序 v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
QIG for PCI Express Multiport Serial Board Series
193.0 KB
QIG 英文 v2.2 2021年5月19日 2021年5月19日
CP-118EL-A 产品资料表
2.0 MB
产品资料表 中文 v1.4 2020年3月9日 2020年3月9日
Manual for CP-118EL-A
12.1 MB
手册 英文 v11.3 2019年12月31日 2019年12月31日
2D CAD for CP-118EL-A TOP
835.0 KB
2D CAD 英文 2012年5月14日 2012年5月14日

可用型号 (1)

显示图片

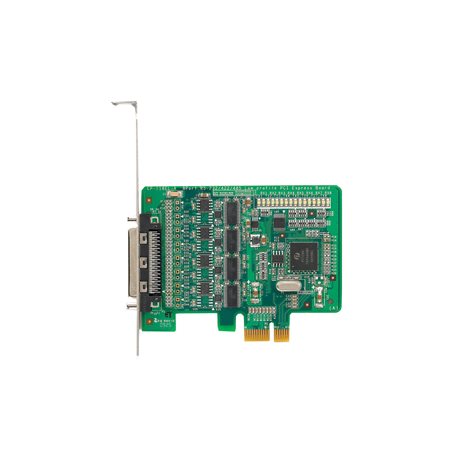

moxa-cp-118el-a-image.jpg | MoxaCP-118EL-A
串口标准RS-232/422/485
串口数量8
工作温度0 to 55°C
